Bộ Quấn Cáp Sạc phiên bản 2

Tải phiên bản mới nhất tại đây → Bộ Quấn Cáp Sạc phiên bản cuối

-- THE CABLE WINDER II --

Thiết kế này là phiên bản cập nhật và cải tiến của thiết kế nổi tiếng của tôi “Charger Cable Organizer”

Cảm ơn tất cả mọi người đã gửi phản hồi và những bản in của thiết kế cũ, và nhờ tất cả những đề xuất và ý tưởng của các bạn để cải thiện thiết kế, giờ đây tôi đã thiết kế phiên bản thứ hai này.

Những thay đổi và cải tiến.

• Thiết kế lõi đã được thay đổi để tránh làm gãy các chốt khóa nhỏ.

• Lõi giờ là một phần của nắp để giảm thiểu nguy cơ lõi và nắp bị dính vào nhau khi in.
• Mẫu 1 đi kèm với 2 phiên bản lõi. Các rãnh và gờ để mở nắp khỏi vỏ.

• Nhiều không gian hơn bên trong vỏ.
• Thiết kế và kích thước mới.
• Các tệp Step cho nắp của Mẫu 1 đã được thêm vào cho những ai muốn thêm logo hoặc chữ vào thiết kế.

Danh sách các mẫu.

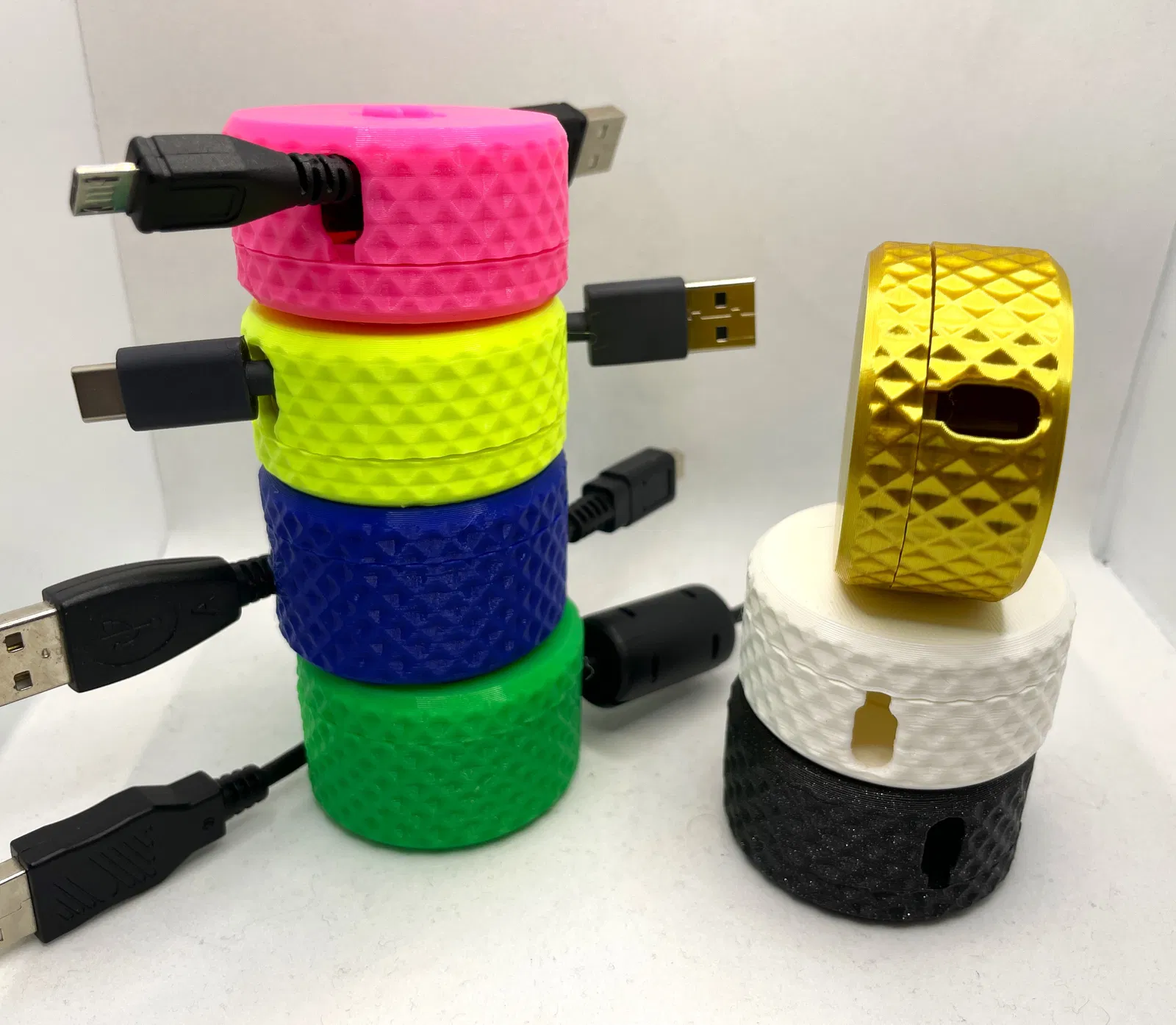

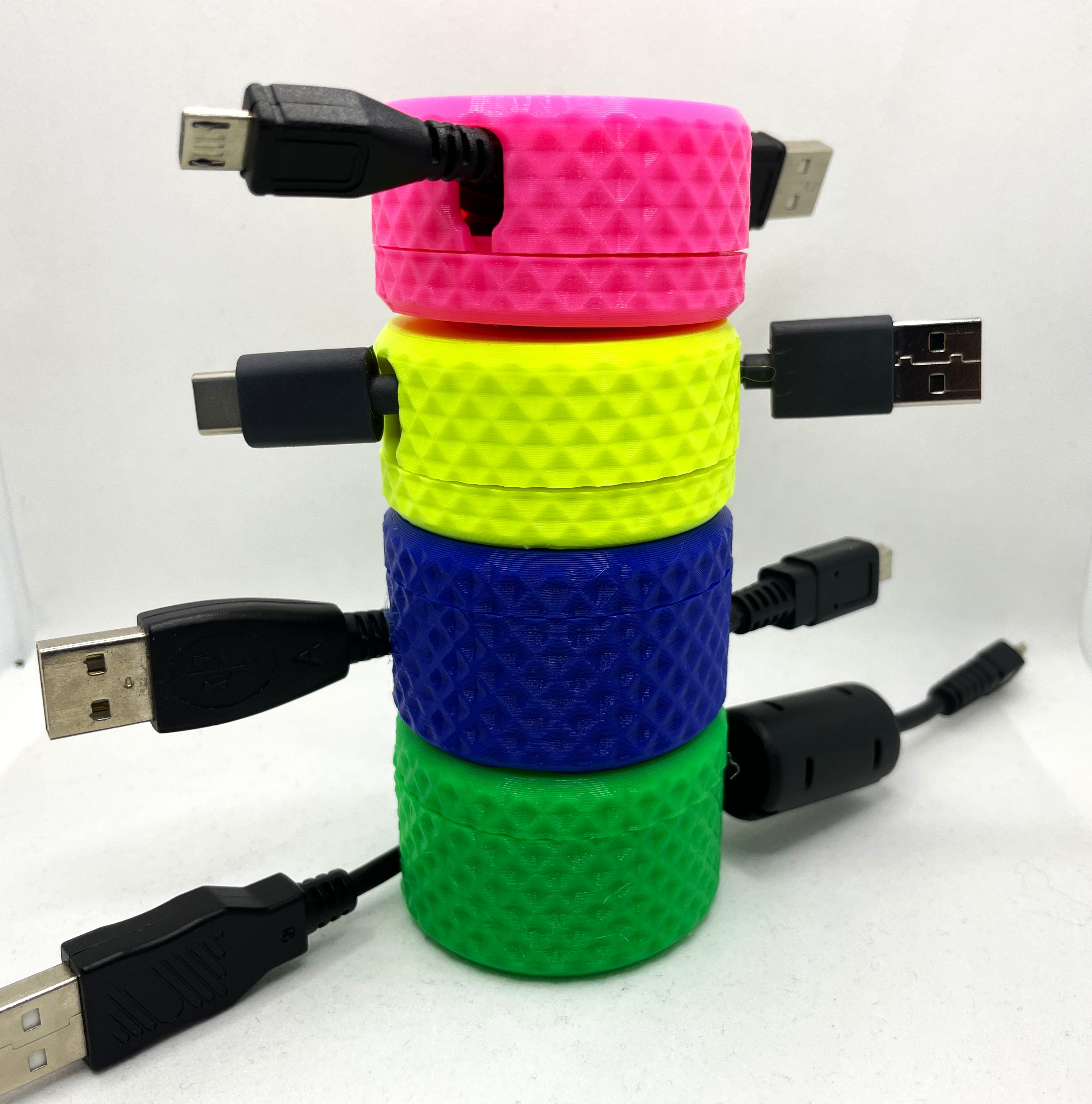

1. Mẫu Cơ bản có 3 phiên bản với giao diện gần như giống với thiết kế cũ.

• Phiên bản Normal chứa cáp sạc điện thoại dài tiêu chuẩn (1-1,2m) ø2,7-3,0mm
• Phiên bản Medium (cao hơn 6mm) phù hợp với cáp dài hơn một chút ø2,7-3,0mm
• Phiên bản Ekstra (cao hơn 12mm) chứa cáp dài ø2,7-3,0mm

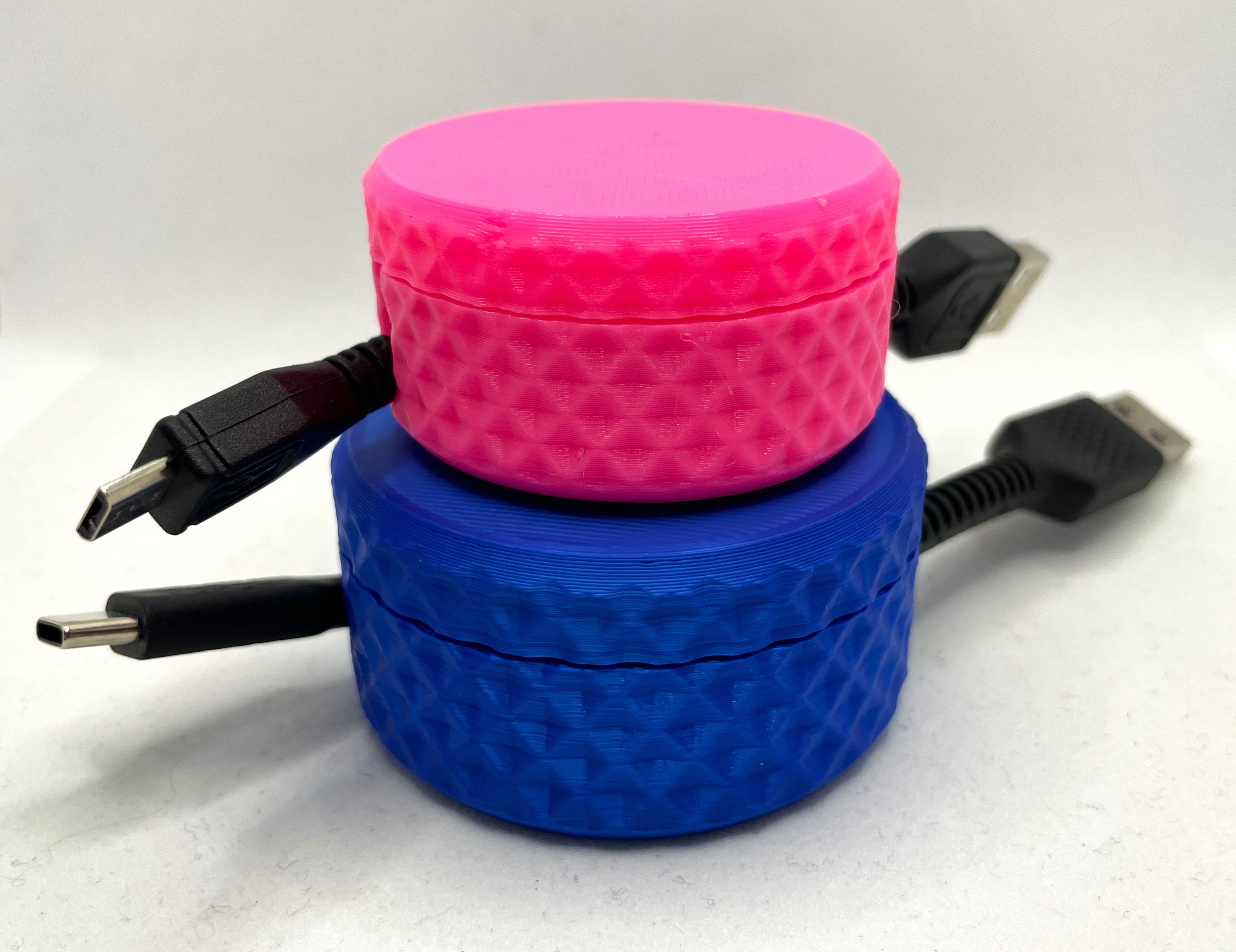

2. Mẫu mới cũng có 3 phiên bản với nắp tích hợp kiểu phẳng được thiết kế lại.

• Phiên bản Normal chứa cáp sạc điện thoại dài tiêu chuẩn (1-1,2m) ø2,7-3,0mm
• Phiên bản Medium (cao hơn 6mm) phù hợp với cáp dài hơn một chút ø2,7-3,0mm
• Phiên bản Ekstra (cao hơn 12mm) chứa cáp dài ø2,7-3,0mm

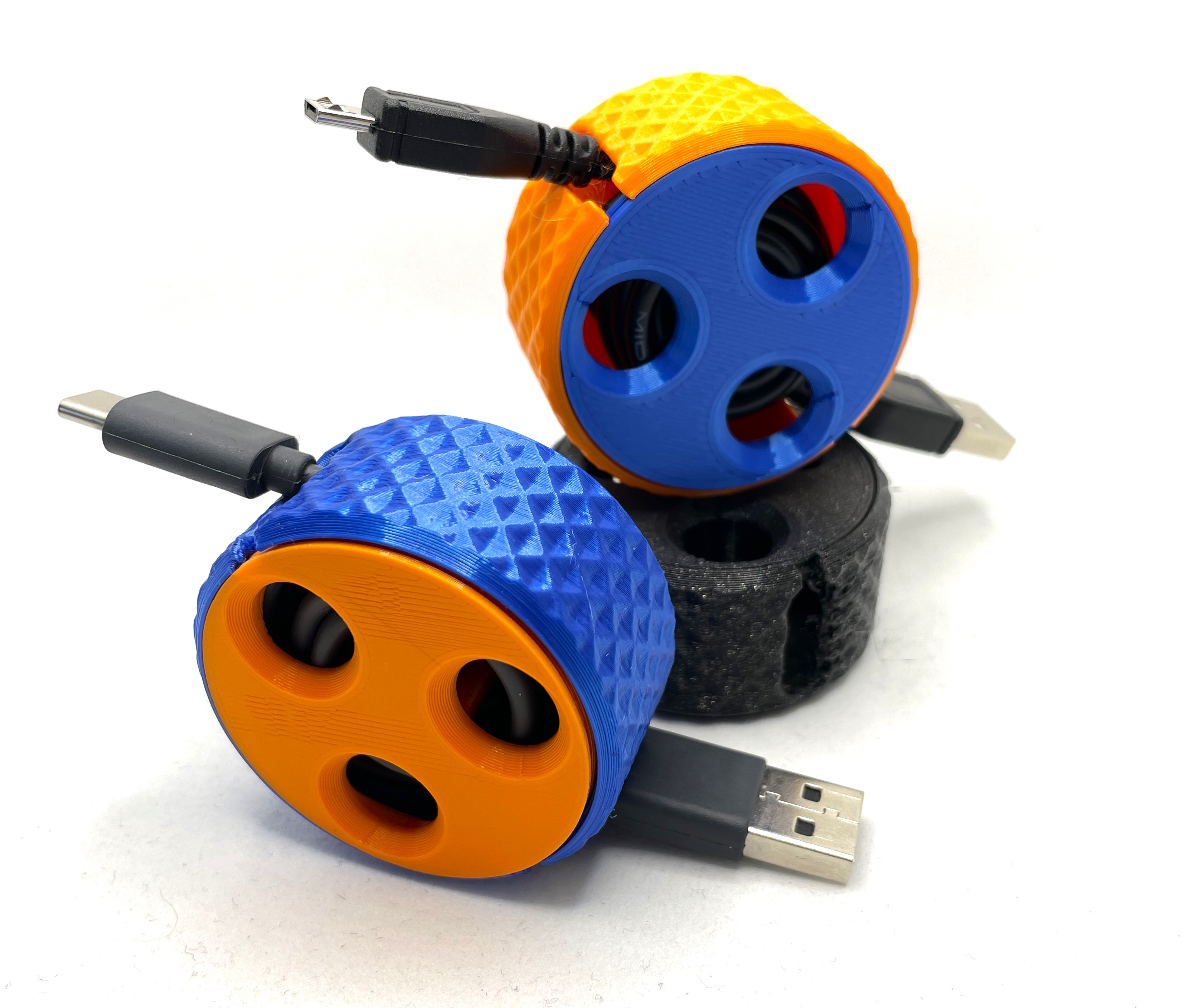

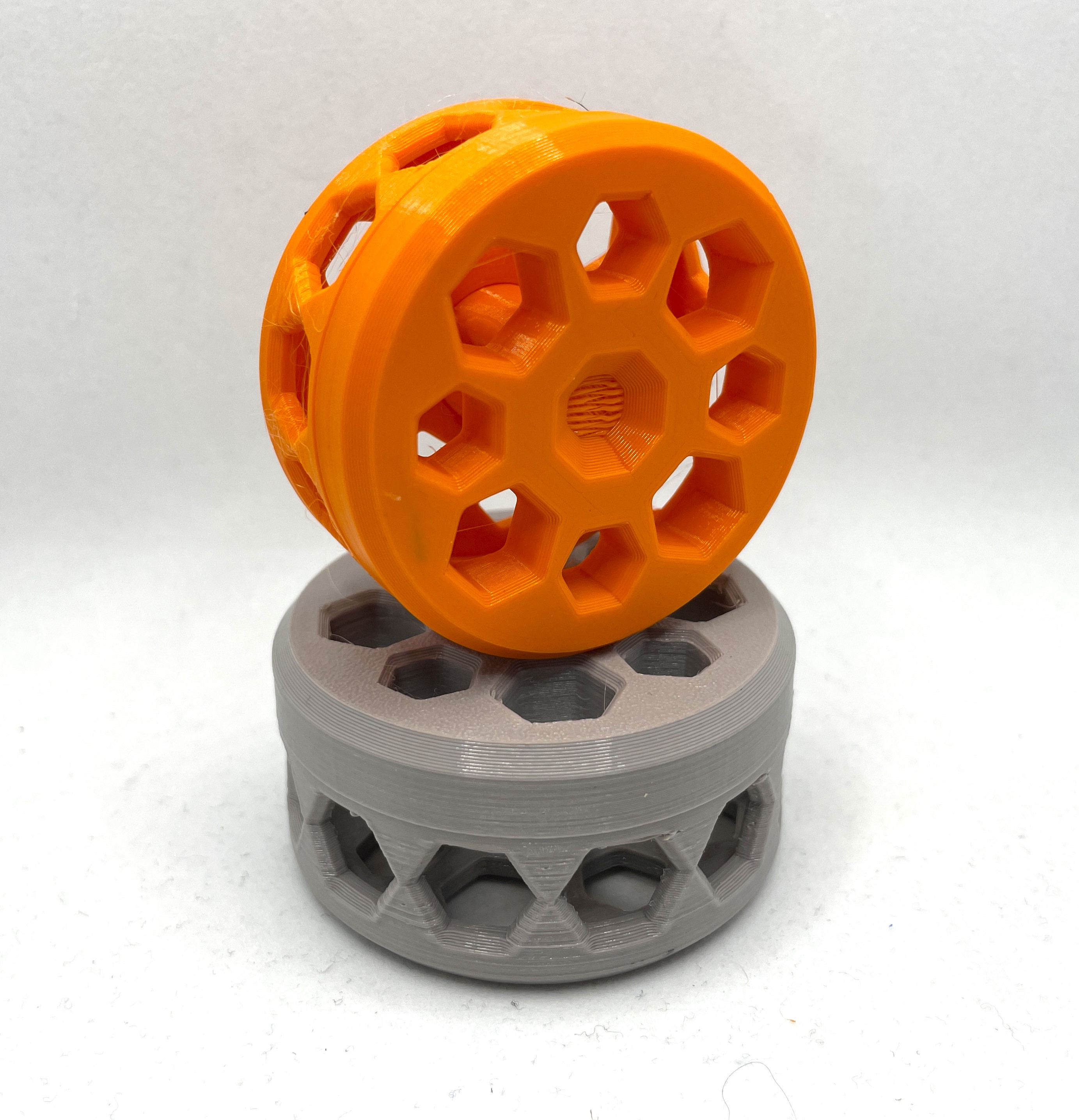

3. Mẫu mới cũng có 3 phiên bản với diện mạo được thiết kế lại hoàn toàn.

• Phiên bản Normal chứa cáp sạc điện thoại dài tiêu chuẩn (1-1,2m) ø2,7-3,0mm
• Phiên bản Medium (cao hơn 6mm) phù hợp với cáp dài hơn một chút ø2,7-3,0mm

Thay đổi tỷ lệ các mẫu theo trục X và Y trong slicer của bạn để sử dụng cáp dày hơn.

• Tỷ lệ 115% X và Y phù hợp với cáp ø3,0-3,5mm
• Tỷ lệ 130% X và Y phù hợp với cáp ø3,5-4,0mm
• Hãy thử các kích thước khác nhau để xem cái nào phù hợp với cáp của bạn.

In ấn.

• 0.2 lớp
• 2 đường viền
• 20% infill
• Không cần supports
• PLA hoặc PETG

Hướng dẫn lắp ráp.

1. Luồn cáp vào khe ở các chốt của nắp.
2. Căn chỉnh các khe vỏ với cáp và luồn cáp vào.
3. Gắn nắp và vỏ lại với nhau (bạn sẽ nghe thấy tiếng "tách" chắc chắn khi nó vào vị trí).
4. Cuộn cáp lại :)

Hướng dẫn tháo rời.

1. Tháo cáp ra khỏi bộ quấn cáp.
2. Giữ vỏ bằng hai ngón tay ở phần dưới sao cho phần trên/nắp hướng về phía tay bạn.
3. Từ đáy vỏ, bóp hai rãnh chốt khóa và đẩy lõi vào bên trong vỏ.

Điều quan trọng là phải giữ vỏ ở phần dưới (nơi có các chốt khóa) để bạn không bóp vỏ và nắp ở phần trên của vỏ.

Lưu ý.

• Xin lưu ý rằng sợi silk thường giòn hơn và sẽ làm gãy các chốt lõi dễ dàng hơn các loại sợi khác. Tôi đã cố gắng điều chỉnh trong thiết kế nhưng một số loại sợi silk đơn giản là quá giòn.
• Việc thay đổi tỷ lệ thiết kế chỉ nên thực hiện theo hướng X và Y, nếu không các dung sai của cơ chế khóa có thể không phù hợp.

Tuyên bố miễn trừ trách nhiệm.

Bộ Quấn Cáp II có thể gây ra các nếp gấp, hao mòn quá mức và hư hỏng cho một số cáp theo thời gian, và việc sử dụng thiết kế này là do bạn tự chịu rủi ro!

Chúc bạn in ấn vui vẻ :)
