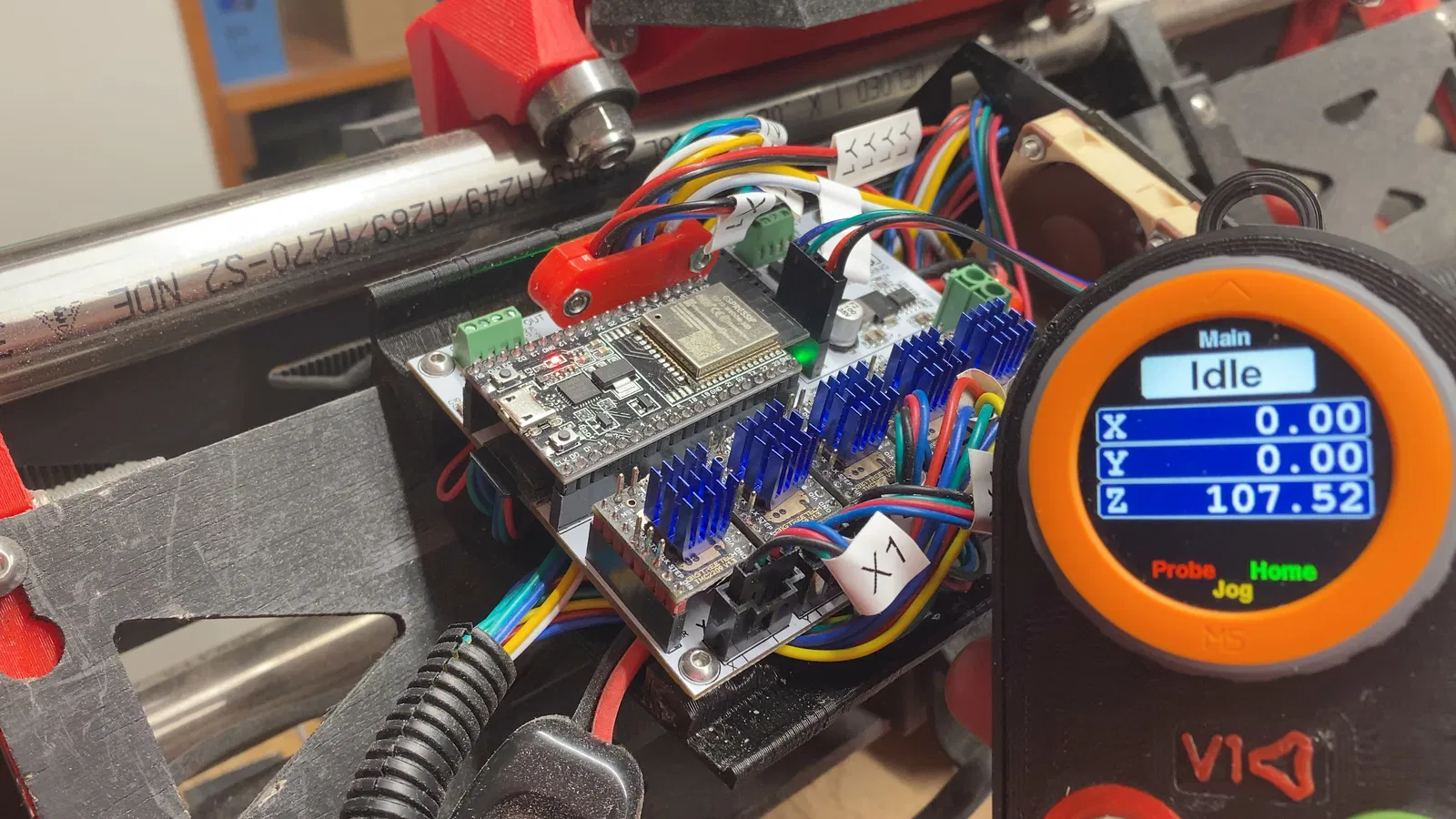

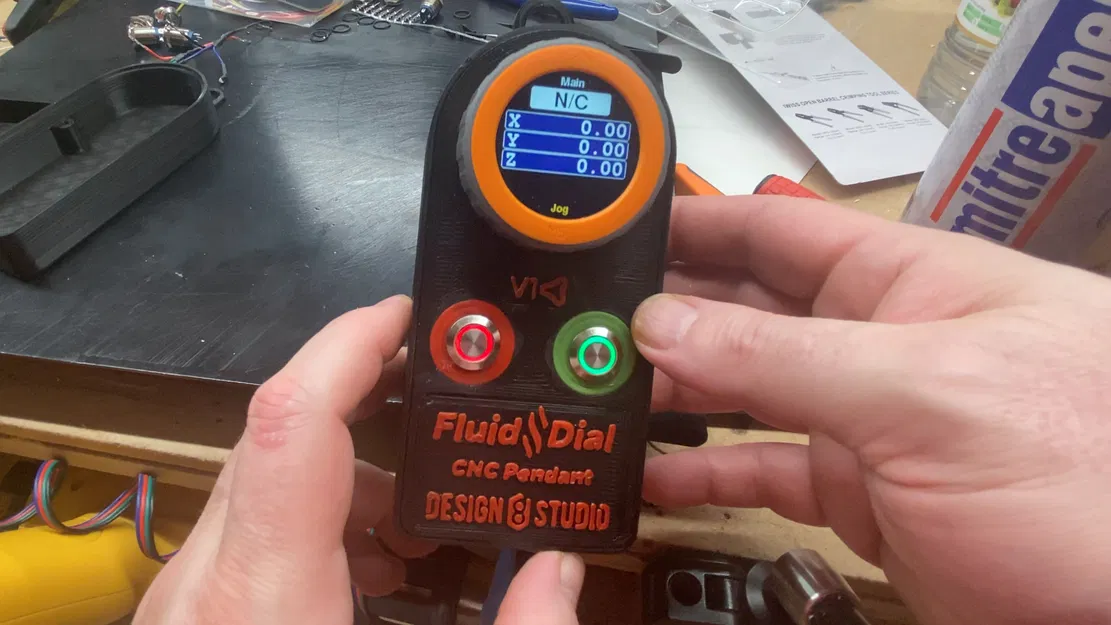

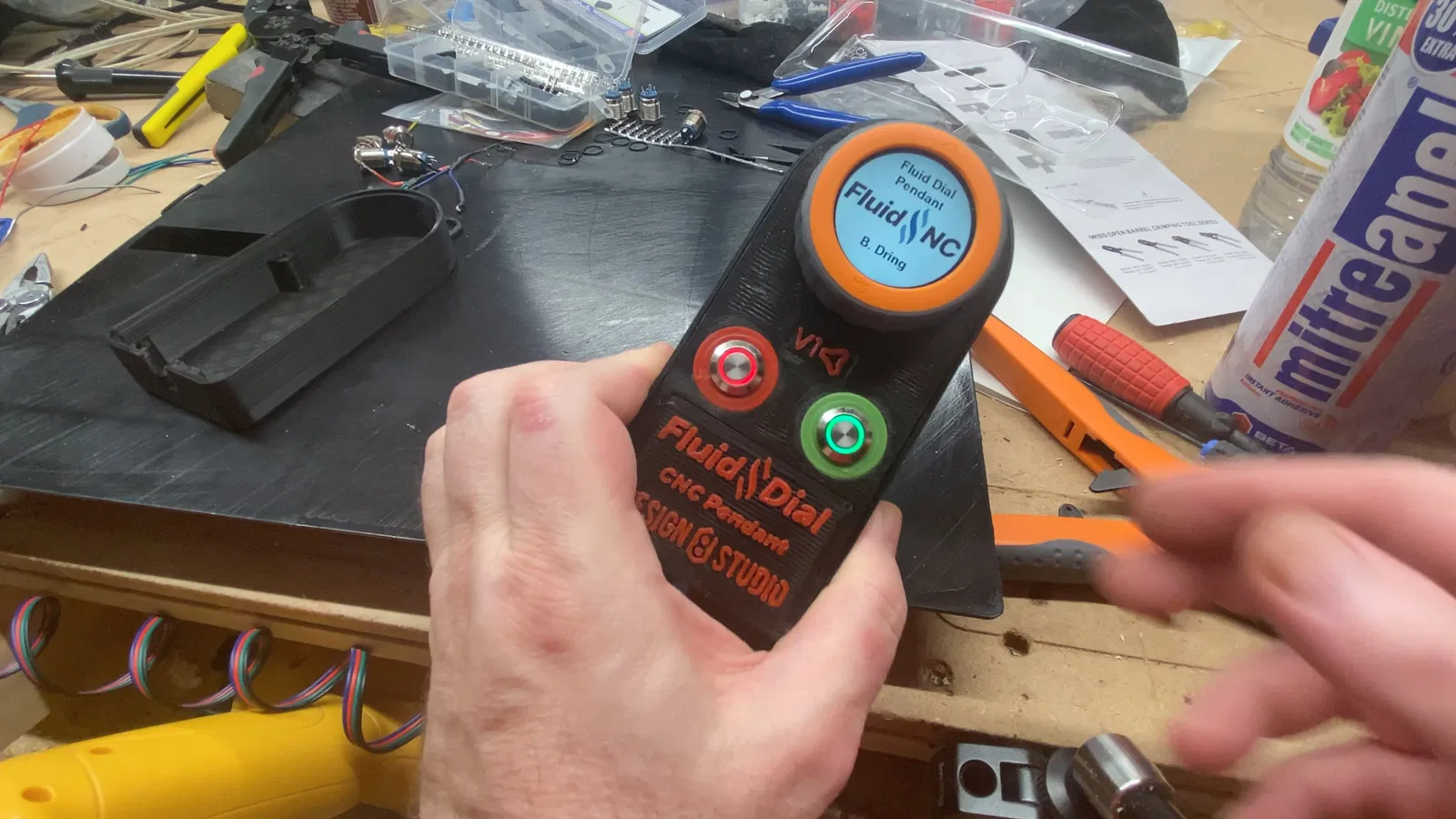

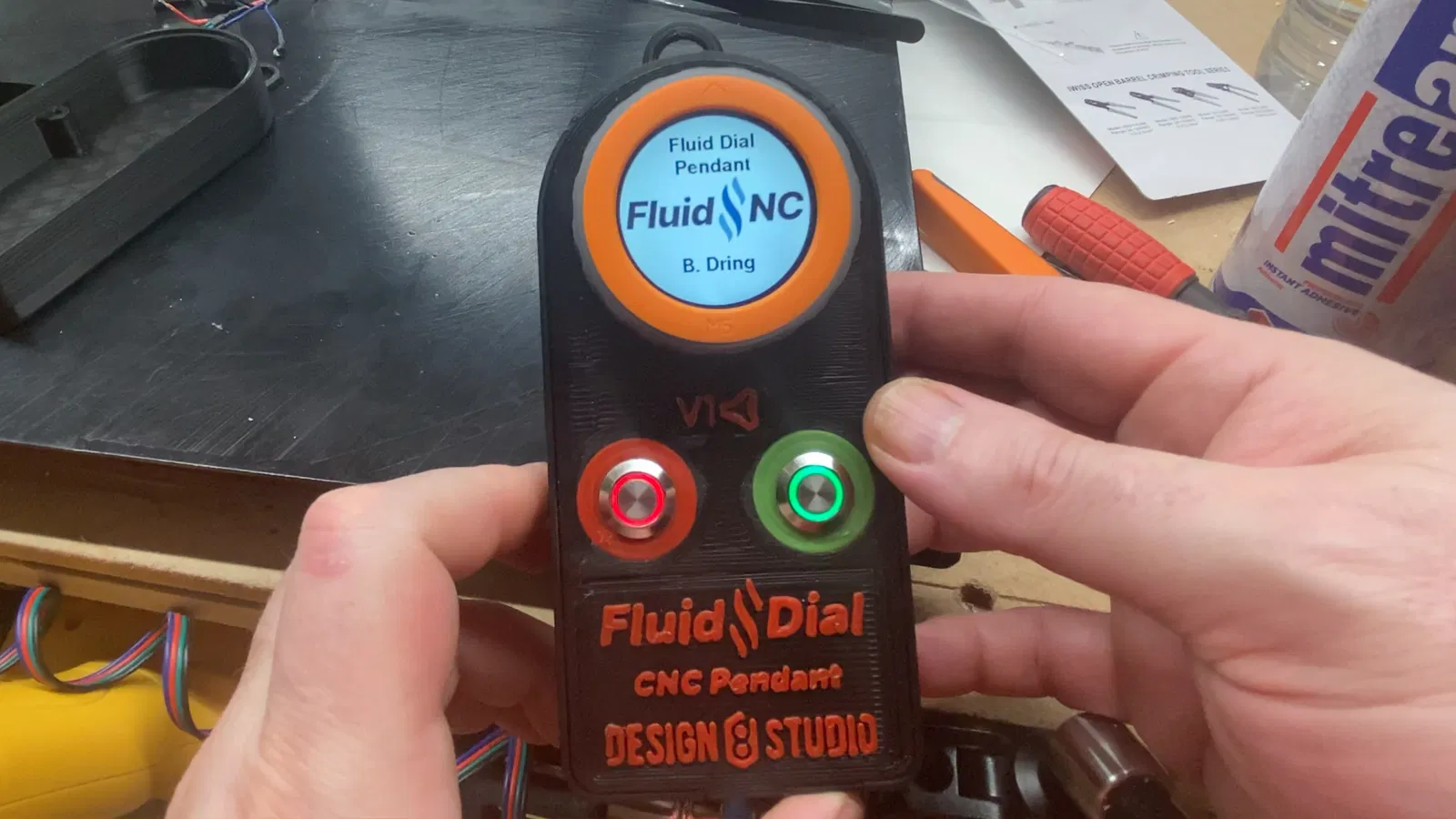

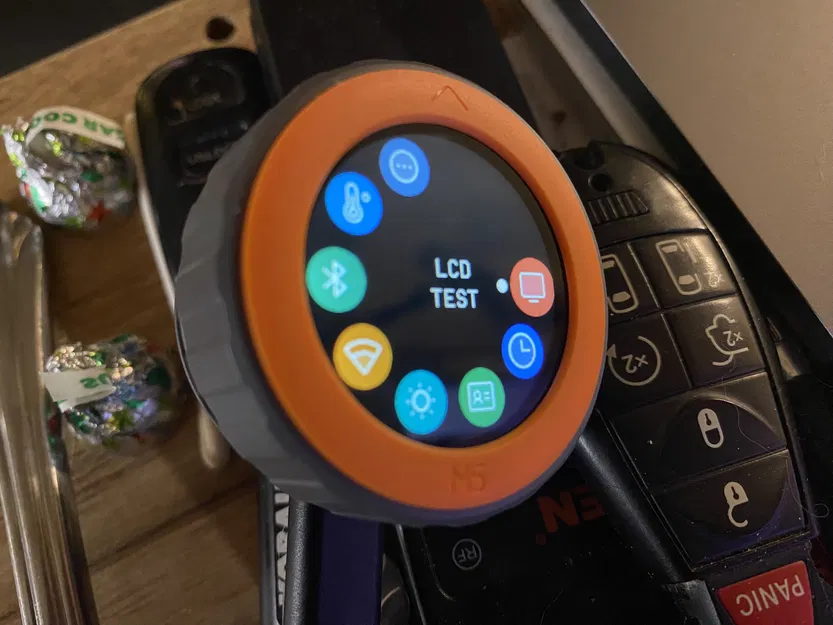

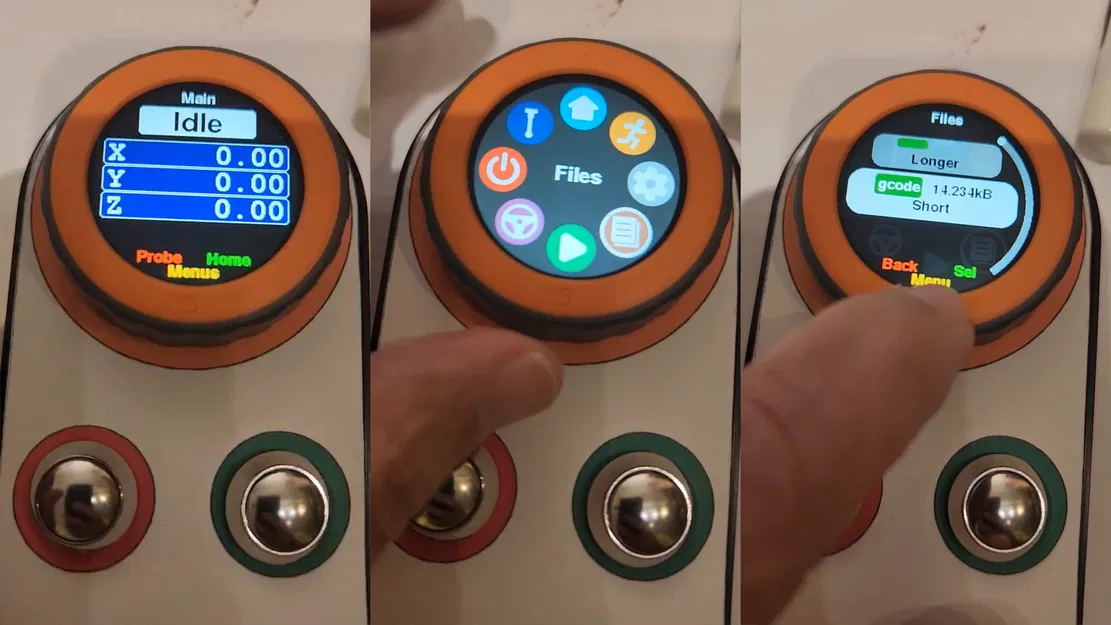

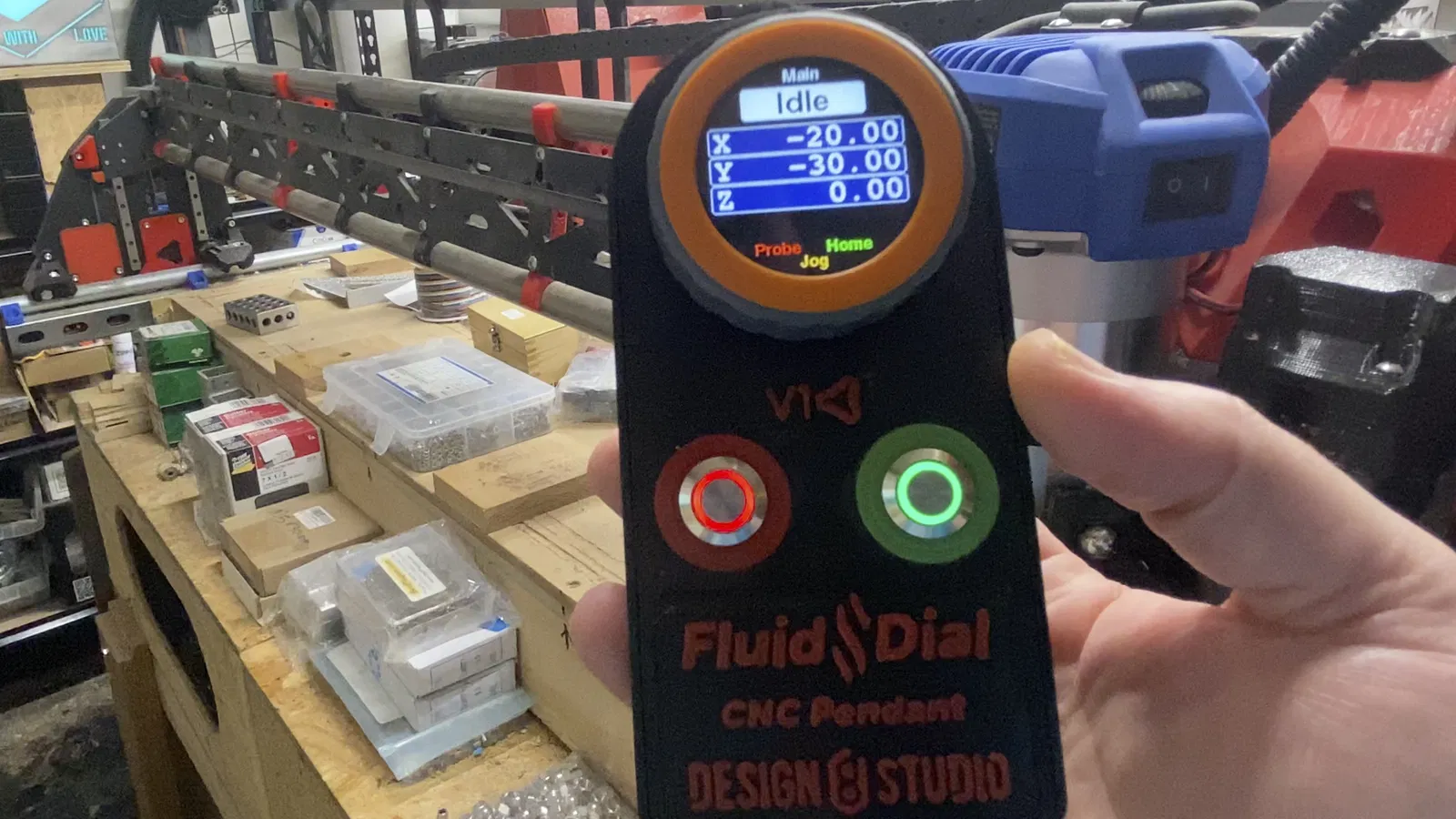

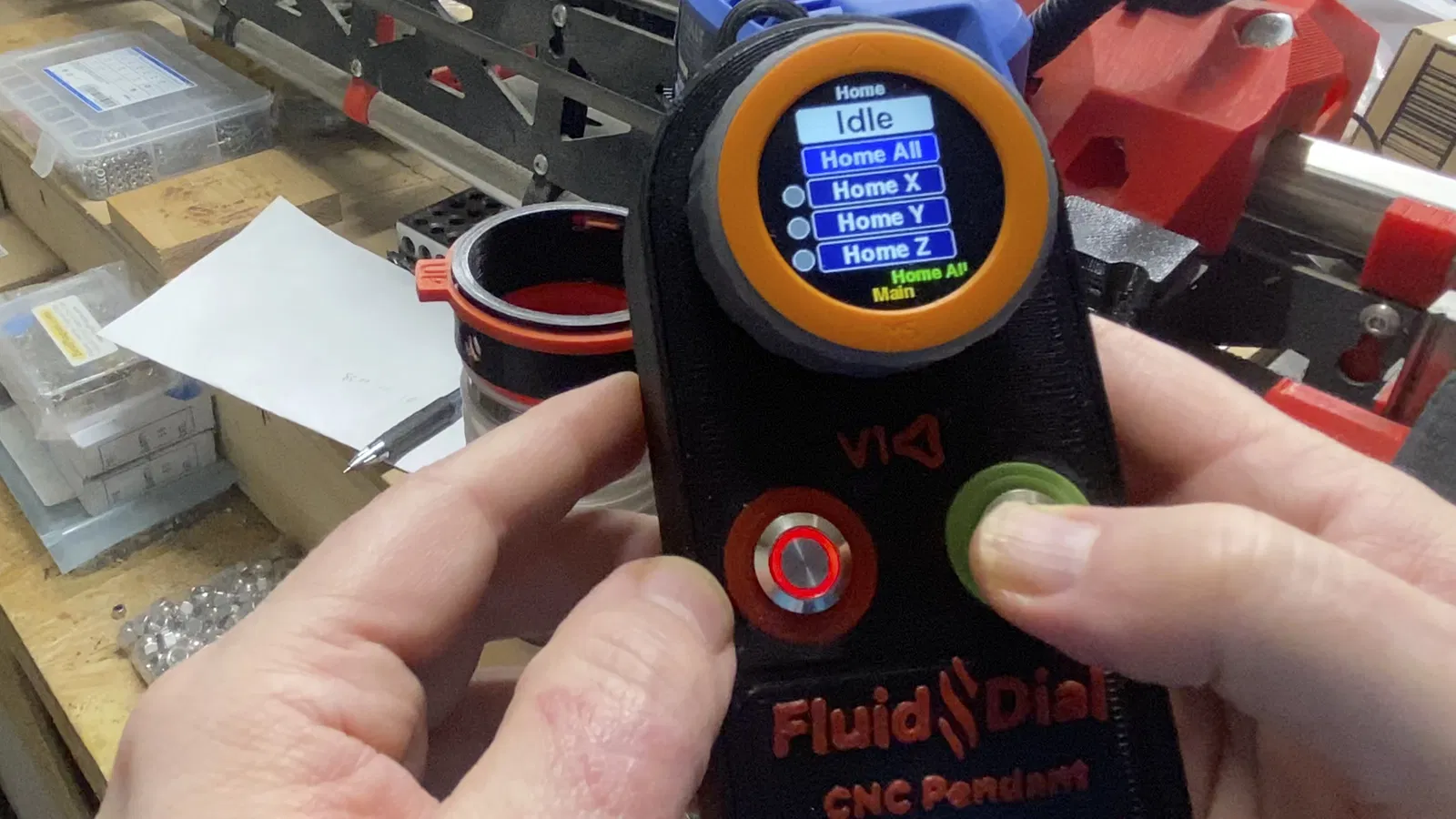

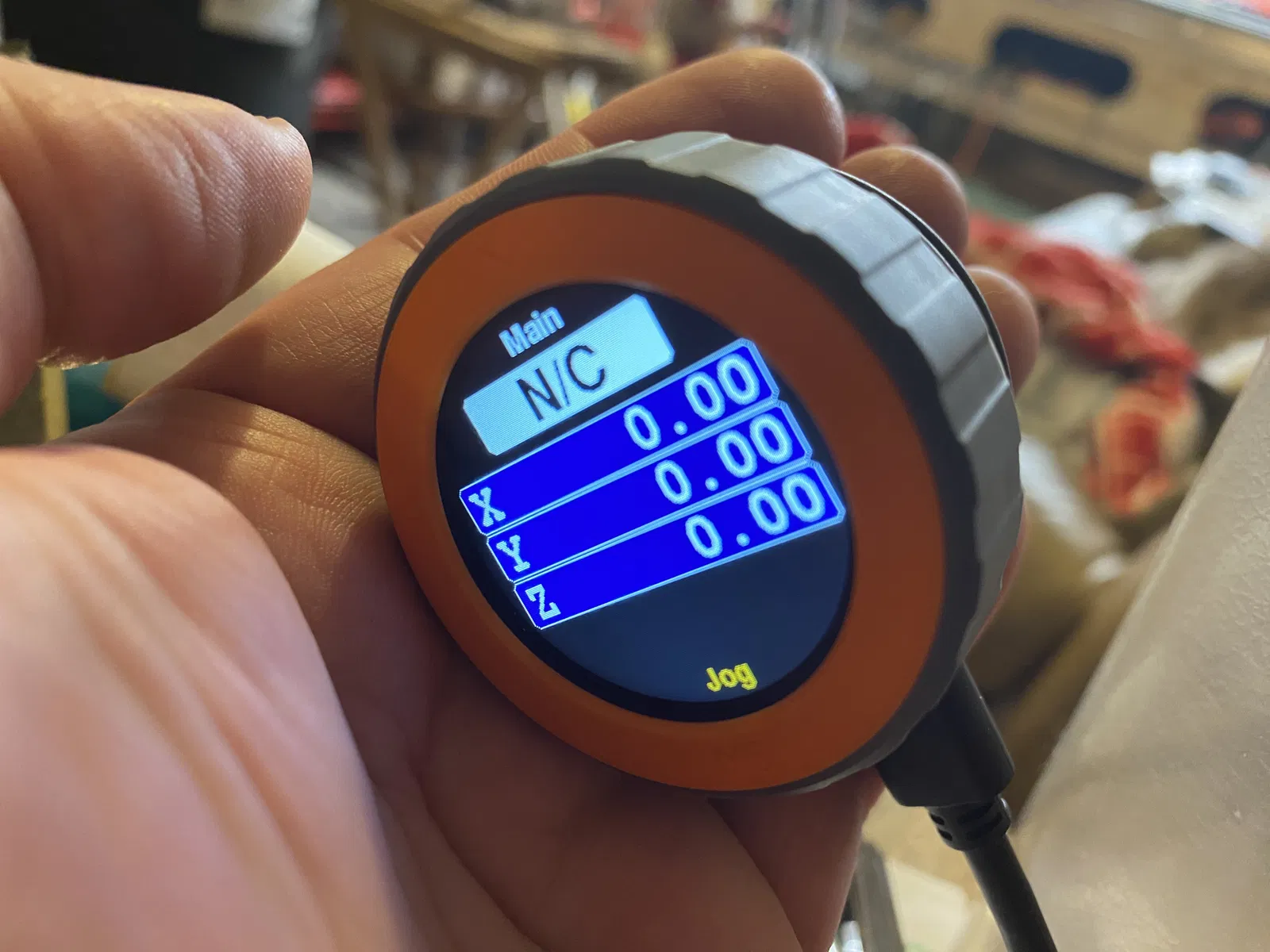

Vỏ cho "Fluid Dial" CNC pendant cho FluidNC dựa trên M5 Stack Dial, có logo in được, nút nổi bật, v1.0

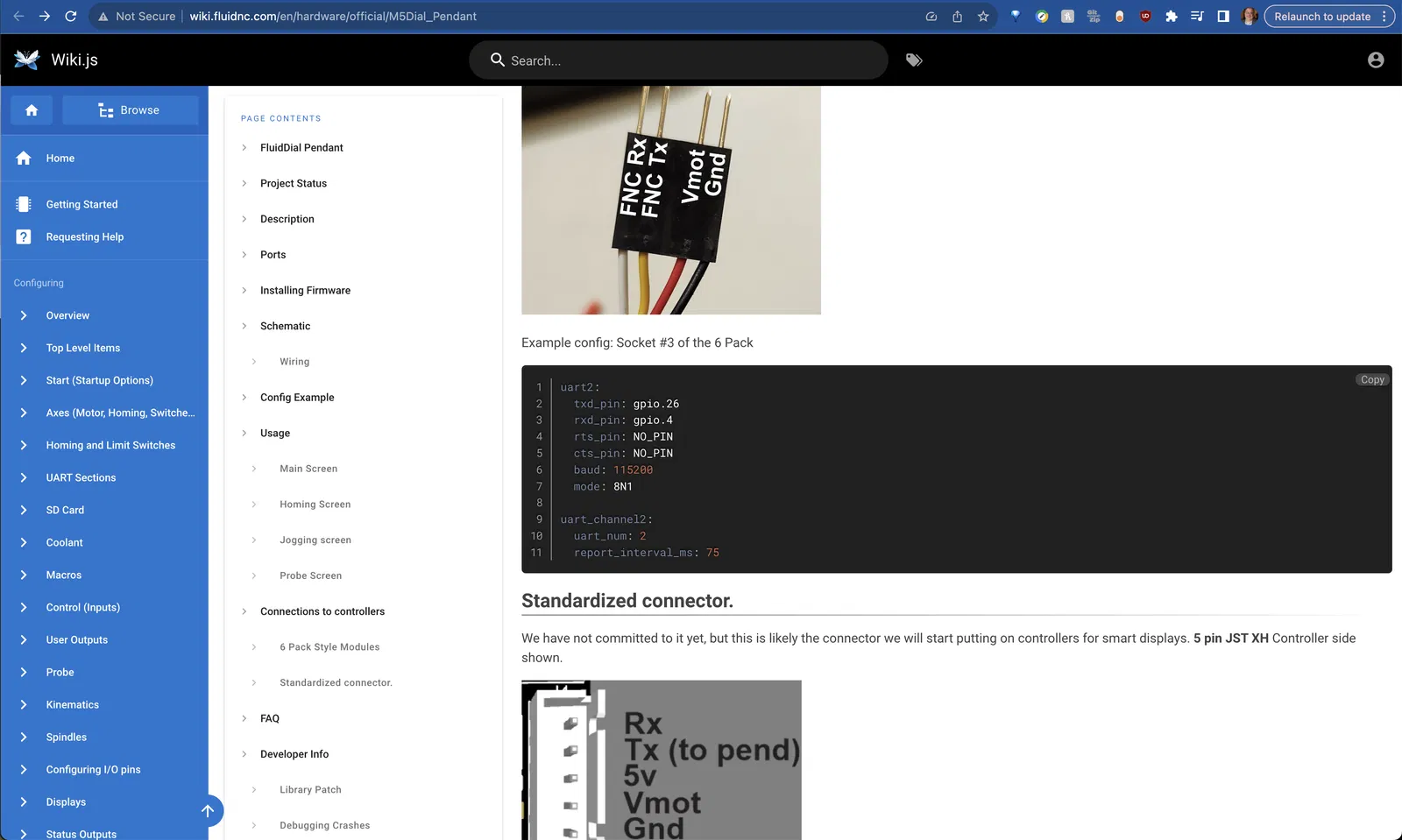

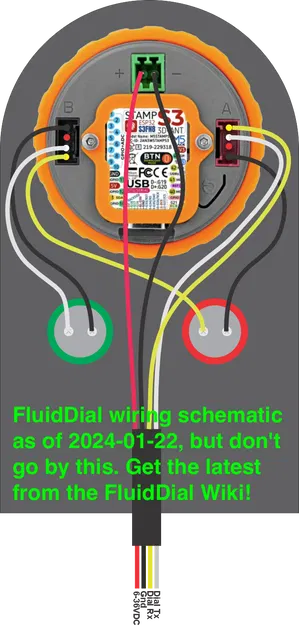

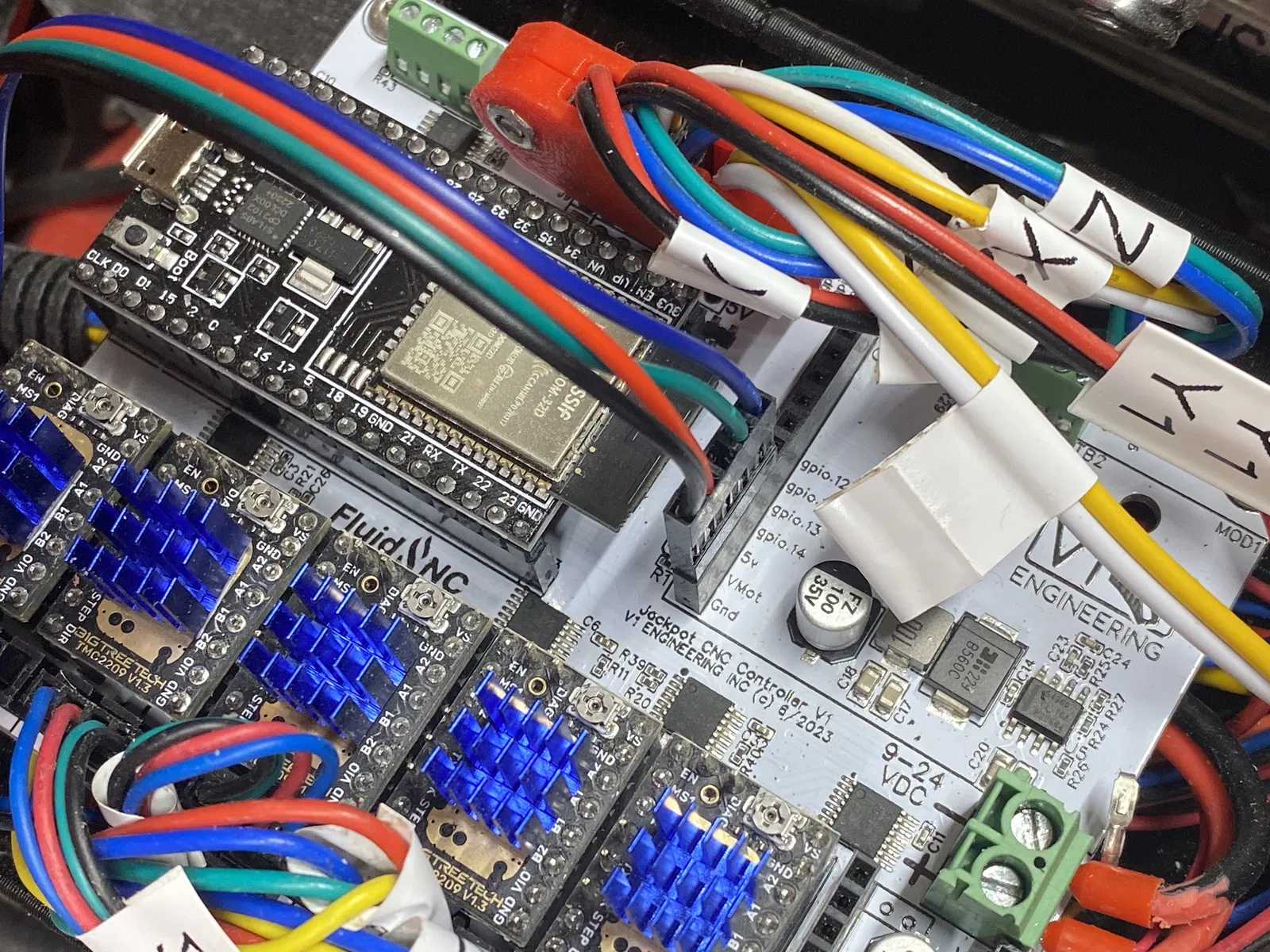

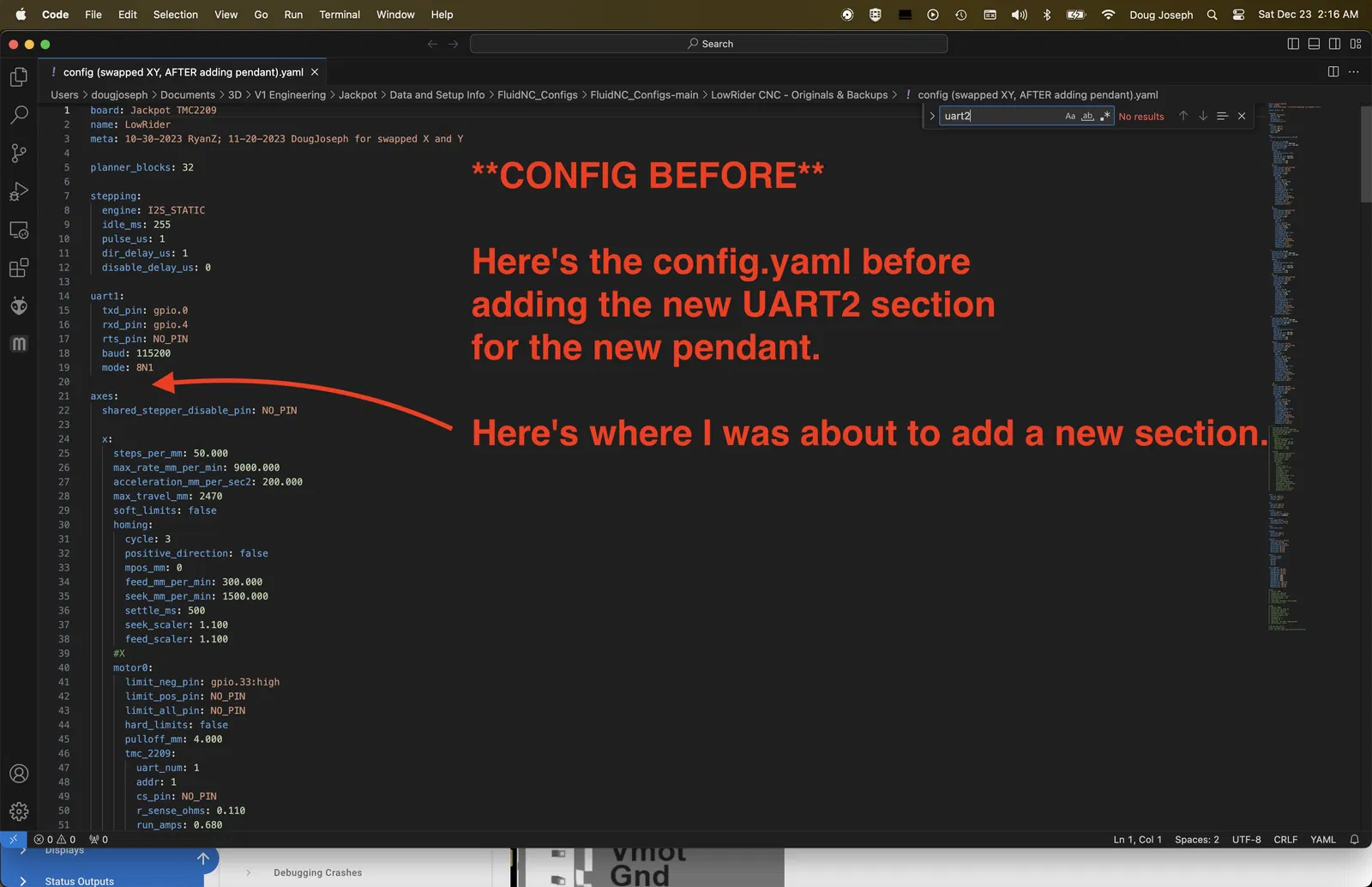

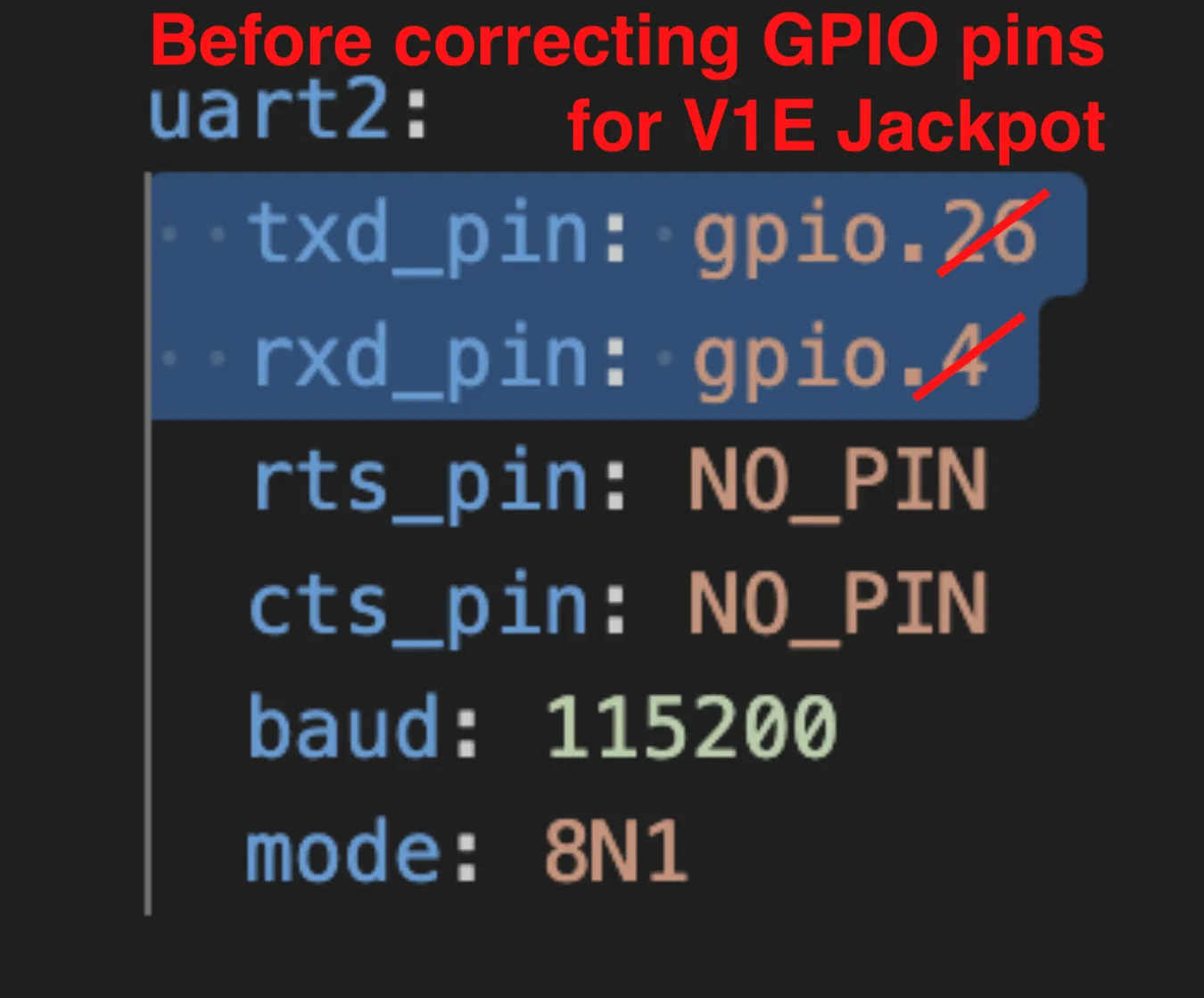

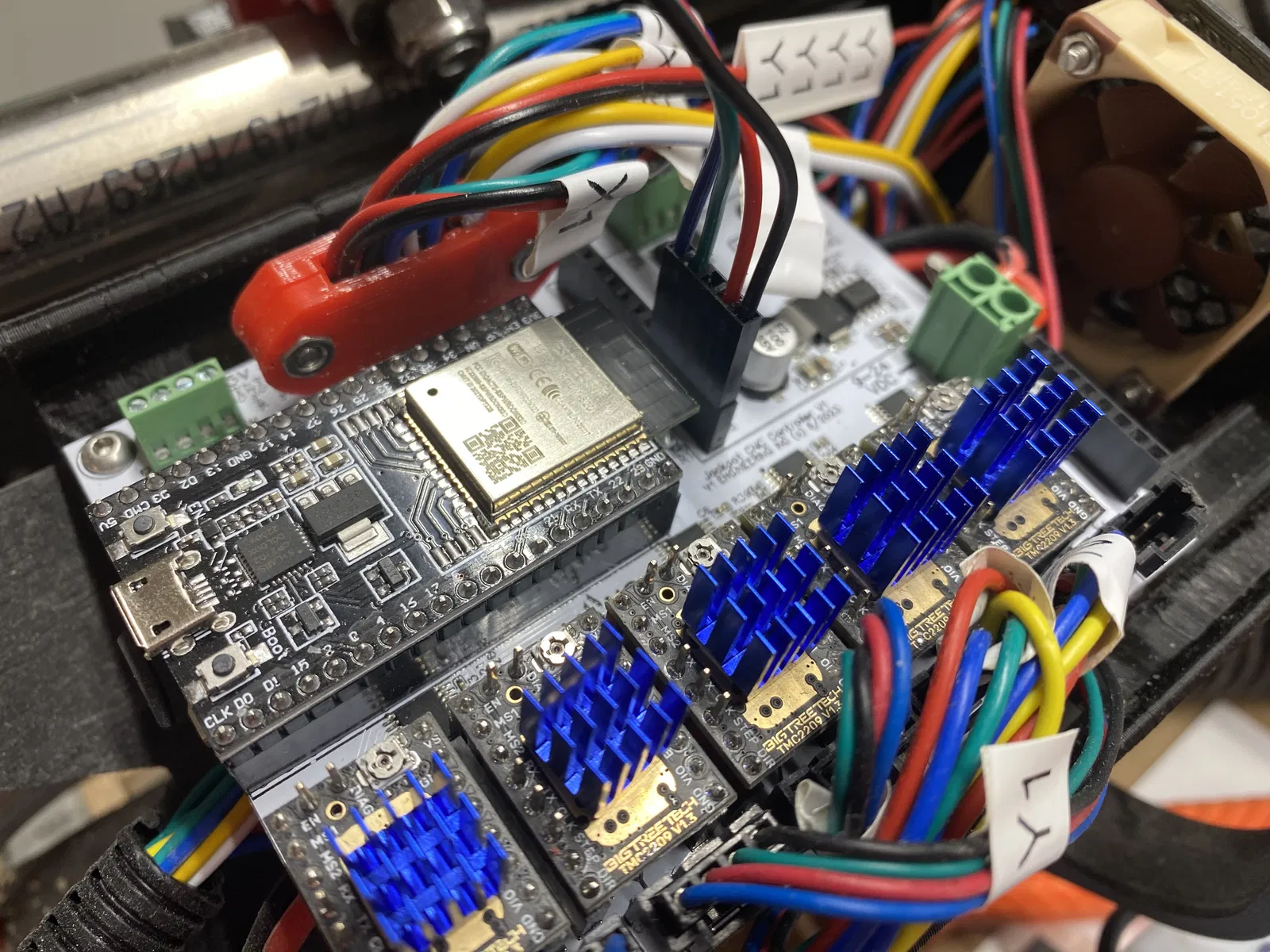

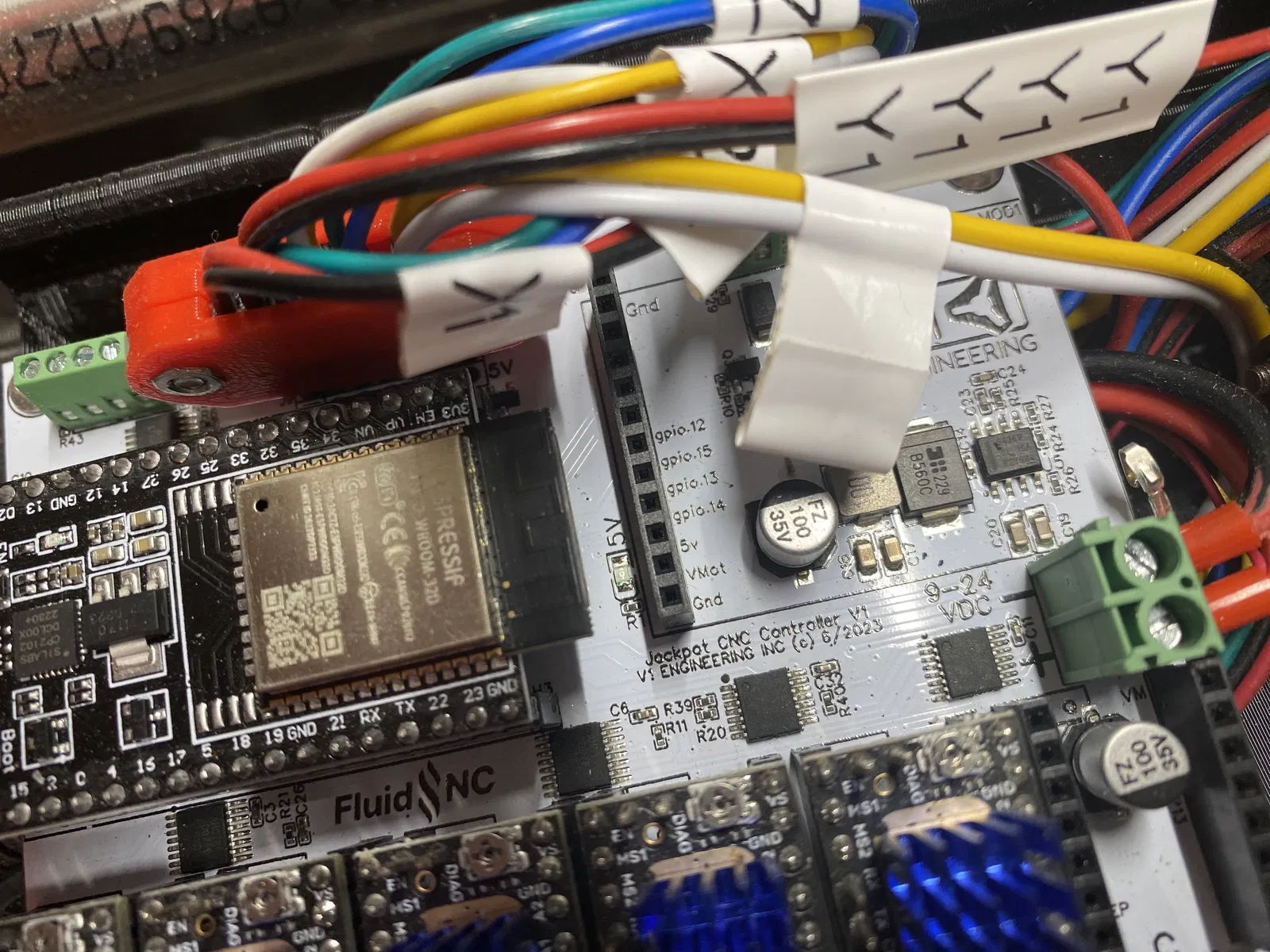

LƯU Ý: Mới cập nhật ngày 7 tháng 9 năm 2024 - Tôi đã thêm một bản chỉnh sửa của vỏ này để hỗ trợ Bộ khởi động FluidDial của Bart Dring. Mua Bộ khởi động FluidDial của Bart: https://www.tindie.com/products/33366583/fluiddial-connection-starter-kit/ Truy cập bản vỏ chỉnh sửa mới: ** Những nội dung dưới đây là mô tả cũ hơn: Phần mềm điều khiển (firmware) cho FluidDial giờ đã được phát hành. Để sử dụng, bạn cũng cần cập nhật firmware FluidNC trên bo mạch chính của mình lên ít nhất phiên bản 3.7.13 trở lên. Xin chân thành cảm ơn đội ngũ phát triển FluidNC vì những nỗ lực phát triển tuyệt vời của họ. Như mọi khi, hãy coi mọi bản cập nhật mới cho FluidNC là bản “beta” cho đến khi bạn tự mình kiểm tra. Xem nhật ký xây dựng đầy đủ của tôi về cái này, trên Diễn đàn V1 Engineering tại đây: https://forum.v1e.com/t/fluid-dial-fluid-nc-dial-pendant-by-bart-dring-using-m5-stacks-m5-dial/41483/ Xin gửi lời cảm ơn chân thành và sâu sắc đến Bart Dring, Mitch Bradley, Brian Duthie và Michael Melancon của đội ngũ phát triển Fluid NC, và cả Ryan Zeller, @vicious1 tại V1 Engineering Inc, cùng tất cả những người hỗ trợ nhiệt tình tại diễn đàn V1E! Nếu bạn thấy hữu ích từ công việc tuyệt vời của họ, hãy cân nhắc quyên góp để giúp họ tiếp tục công việc của mình. Wiki của dự án tại: http://wiki.fluidnc.com/en/hardware/official/M5Dial_Pendant Phần vỏ gốc (cùng firmware và các tài nguyên khác) có thể được truy cập trong kho mã nguồn Github của dự án, tại: https://github.com/bdring/PendantsForFluidNC/tree/Files/M5Dial_Pendant ### Về Cấu trúc đỡ mới được sửa đổi - hiện có ba phiên bản Phát hành lần đầu ngày 11 tháng 1 năm 2024, với các bản sửa đổi thiết kế sau đó được công bố vào ngày 27 tháng 1 năm 2024: Đây là ba phiên bản hiện có:* v1.4 - phiên bản 1 - TẢI NGAY TẠI ĐÂY - nam châm ở ngoài, các nam châm đối diện tiếp xúc nhau

• v1.5 - phiên bản 2 - TẢI NGAY TẠI ĐÂY - nam châm ở trong, các nam châm đối diện không tiếp xúc nhau

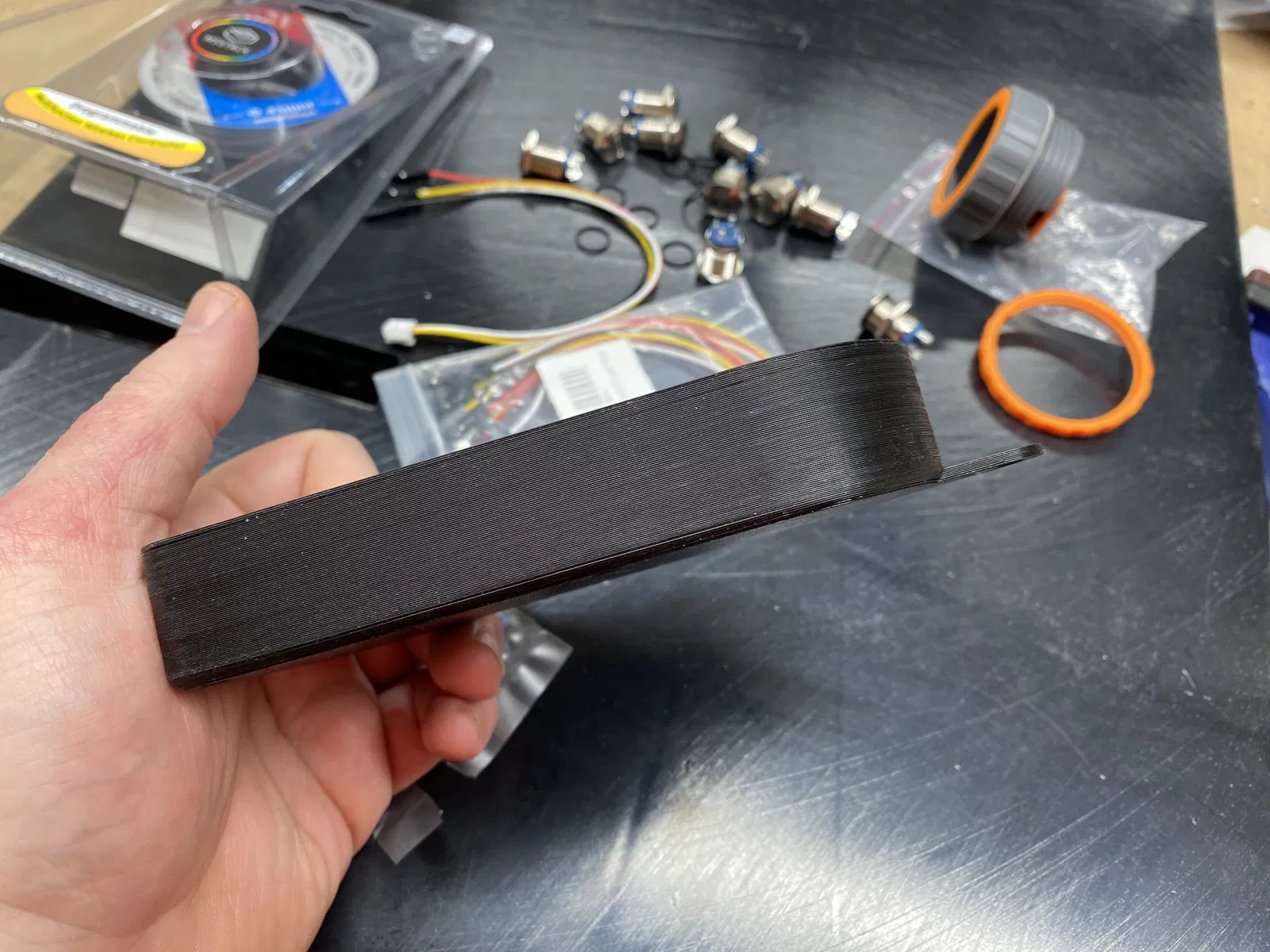

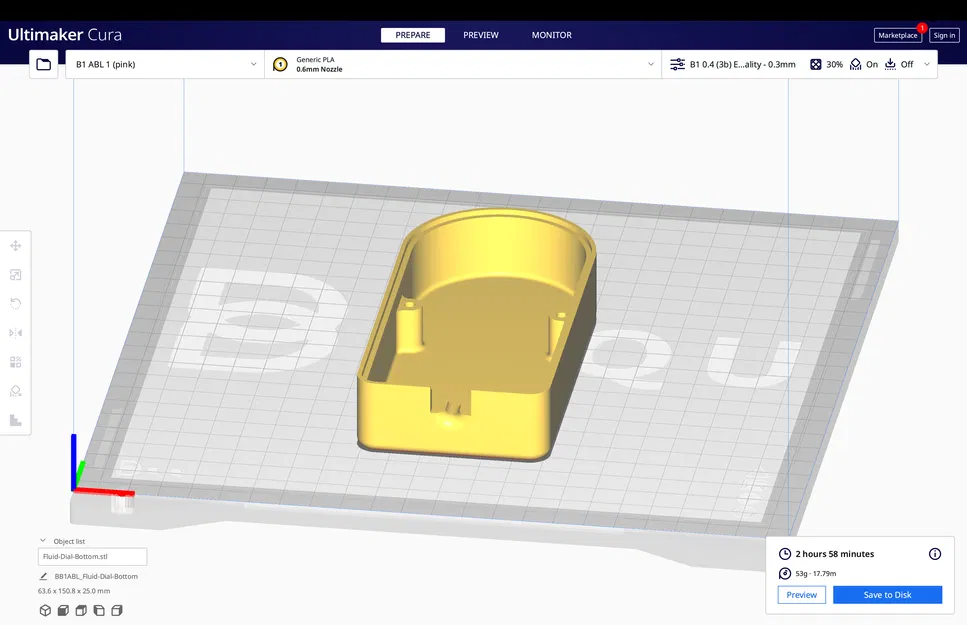

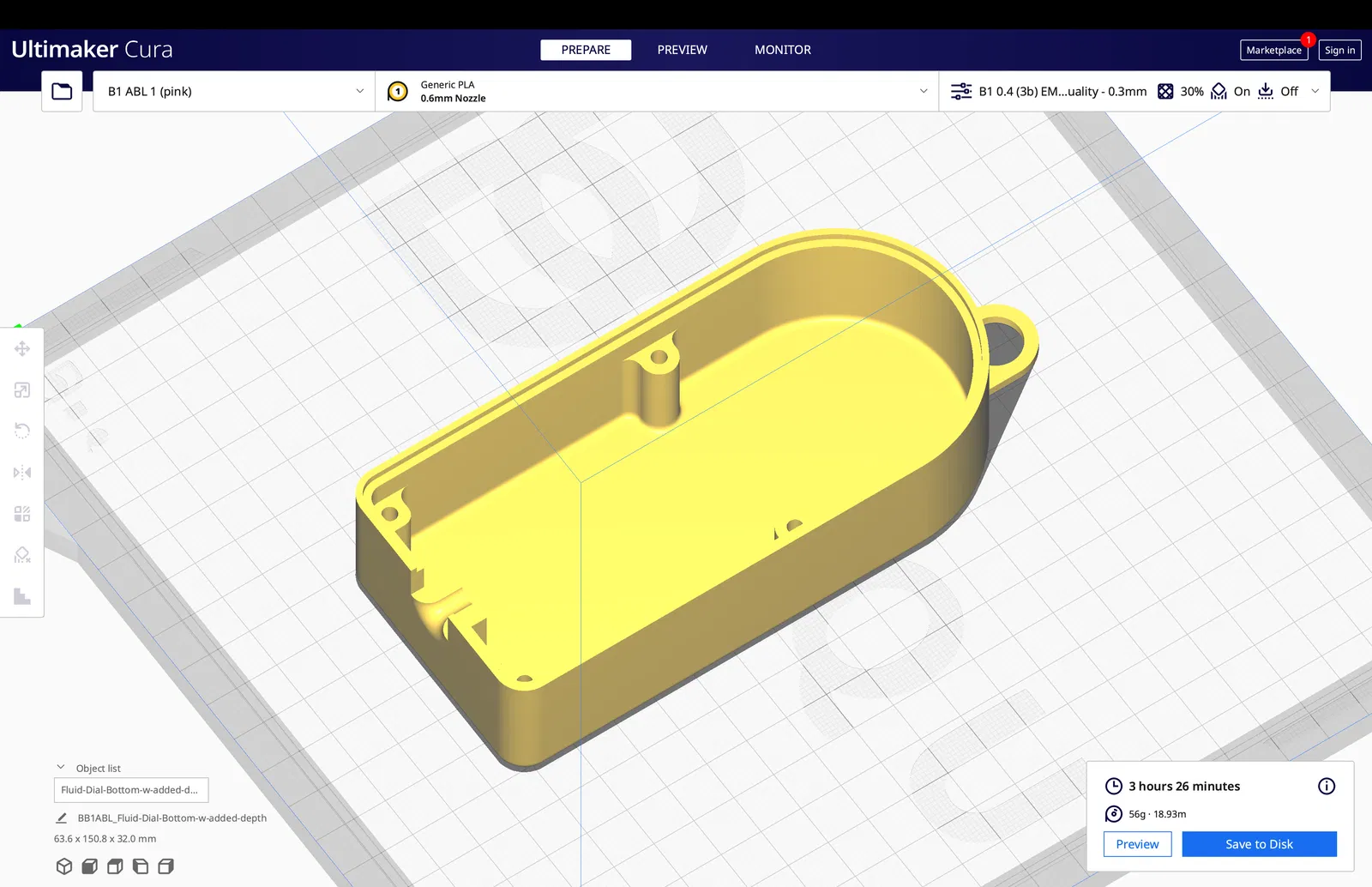

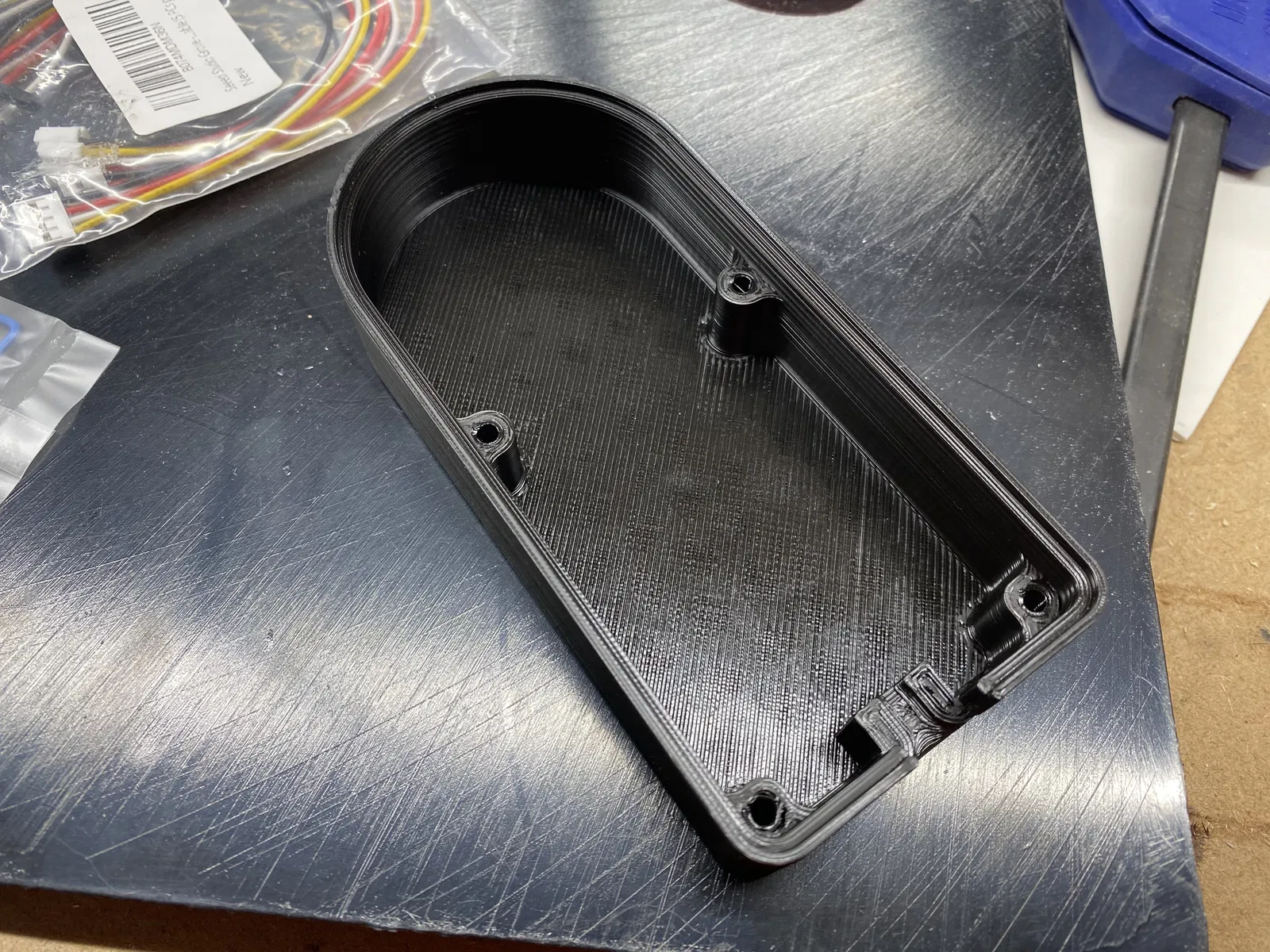

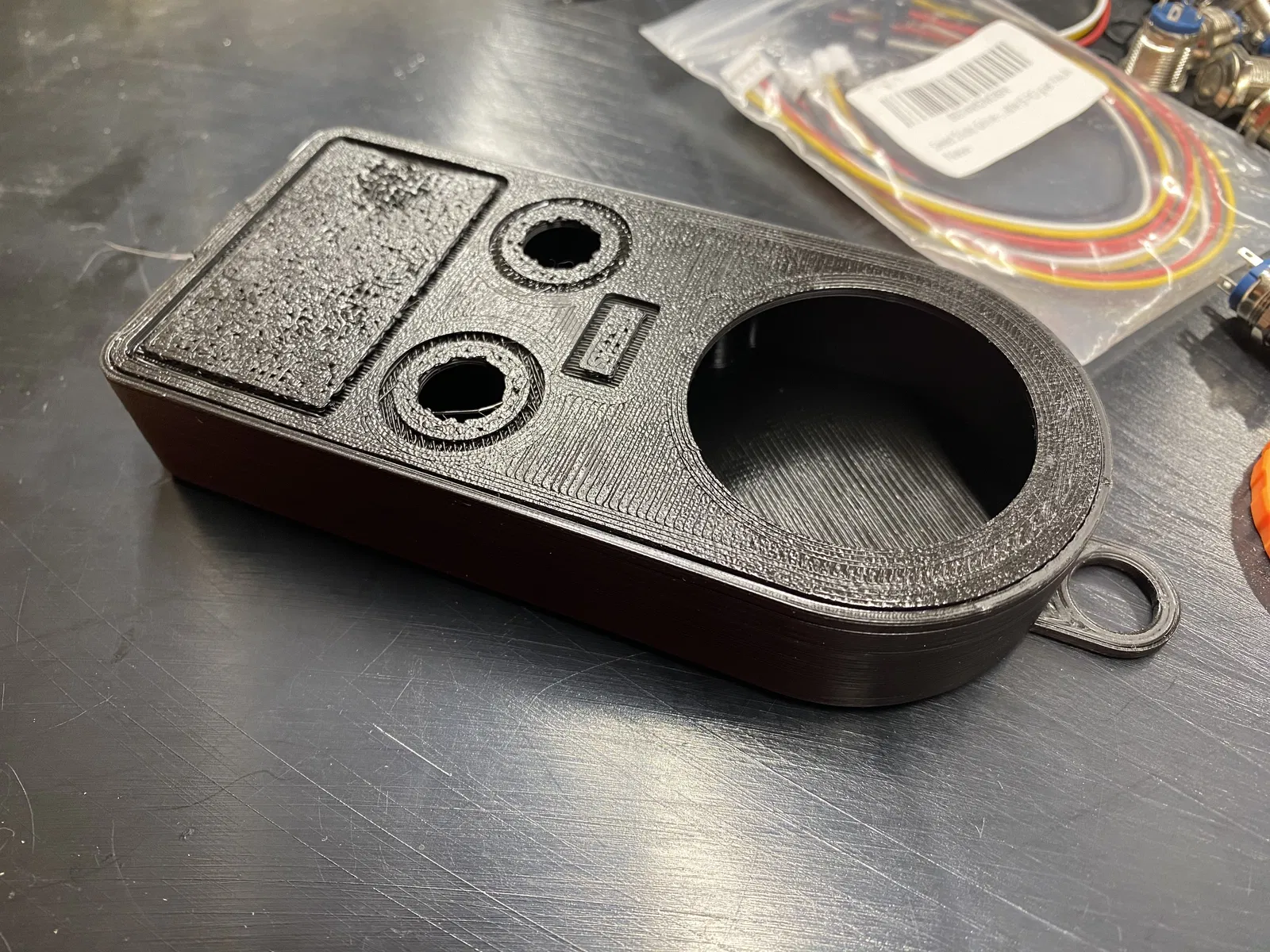

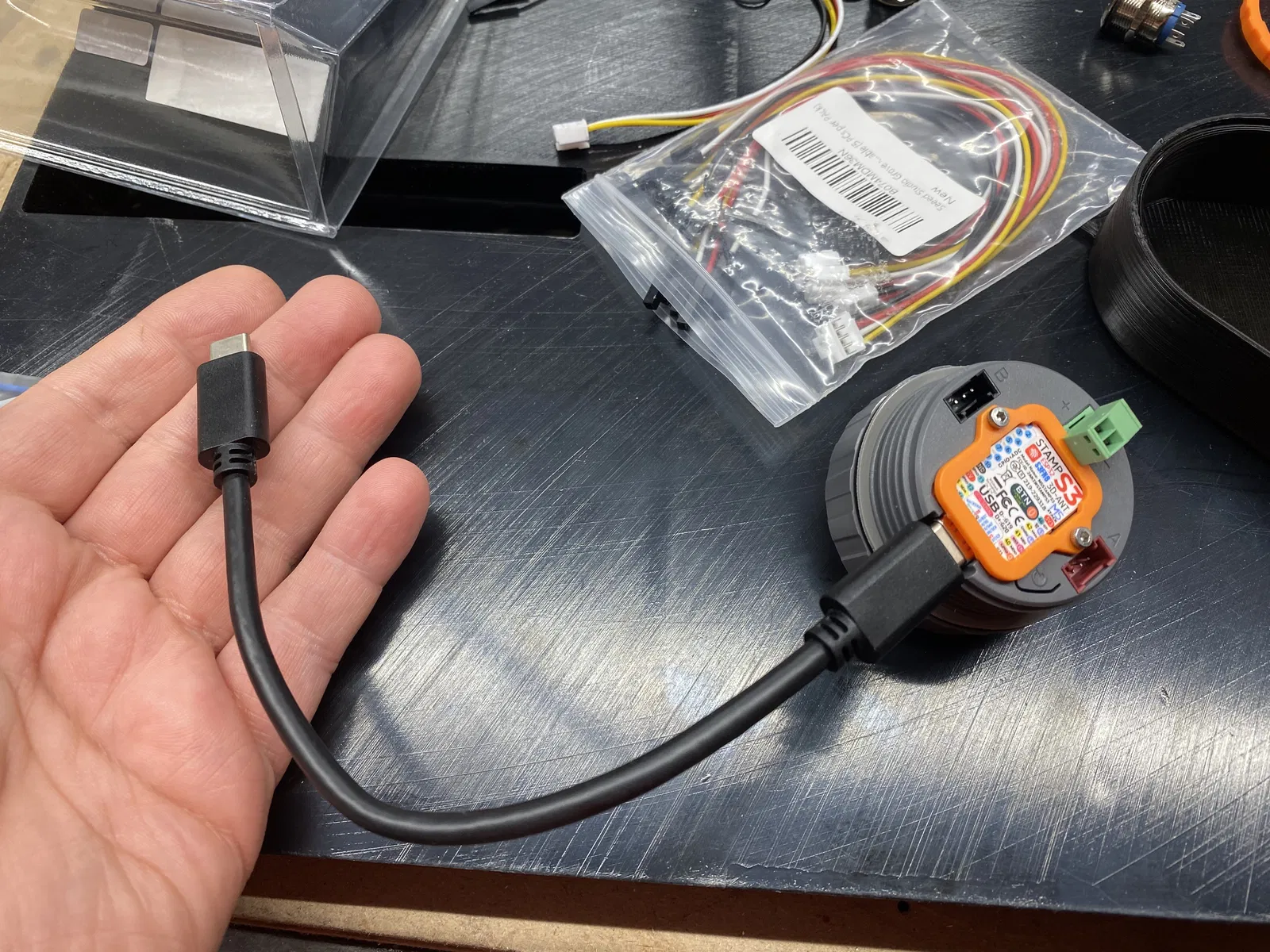

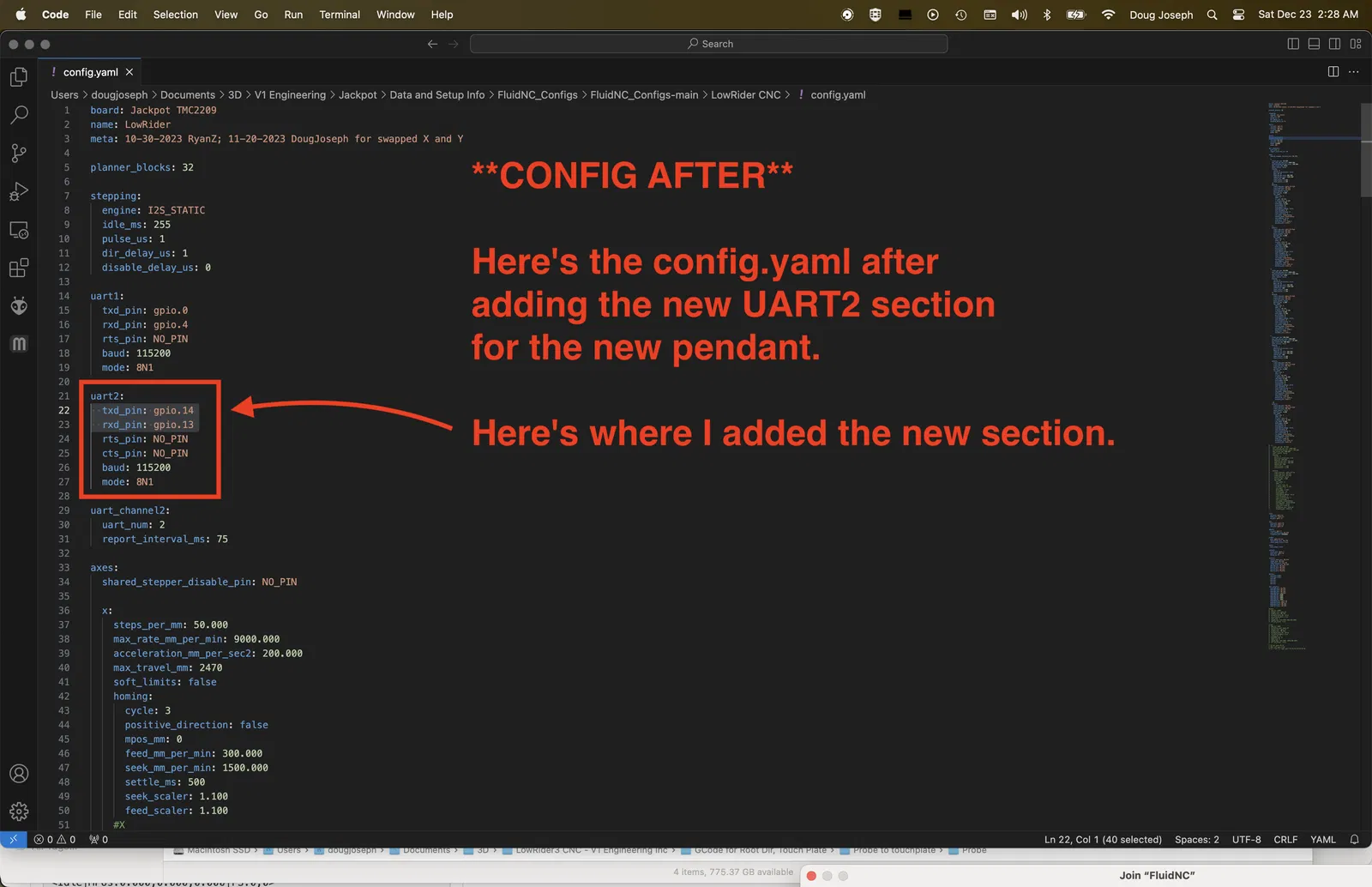

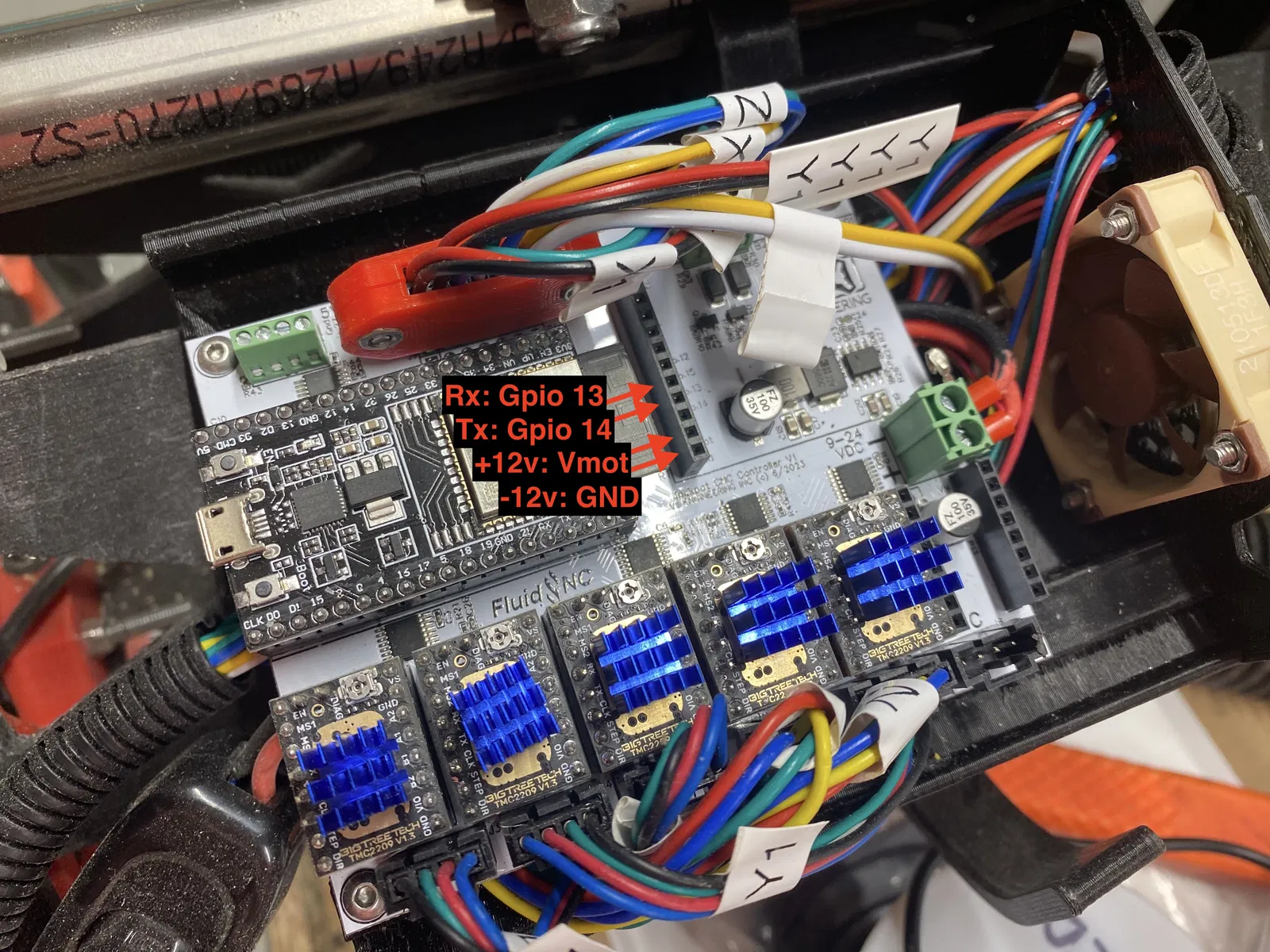

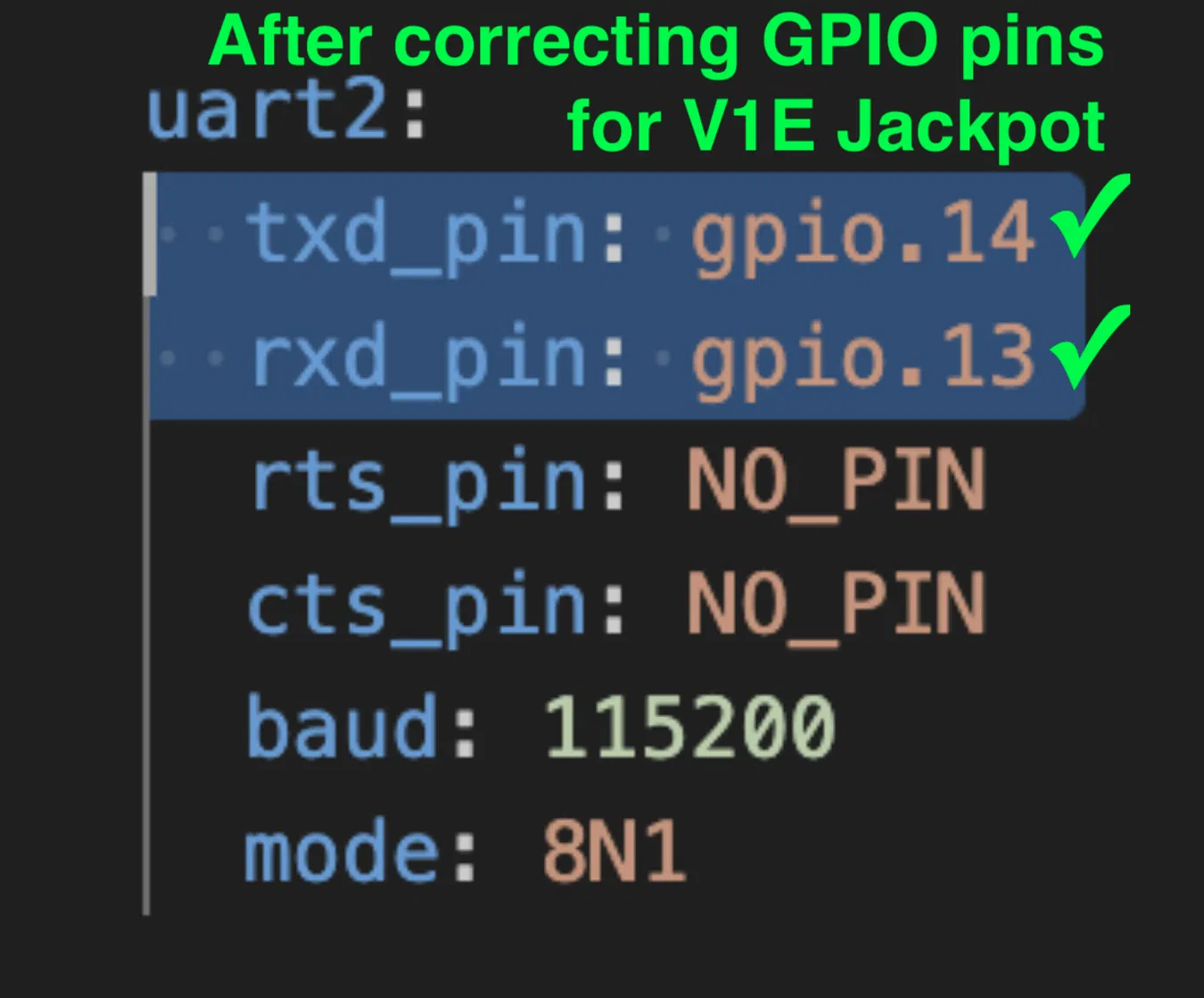

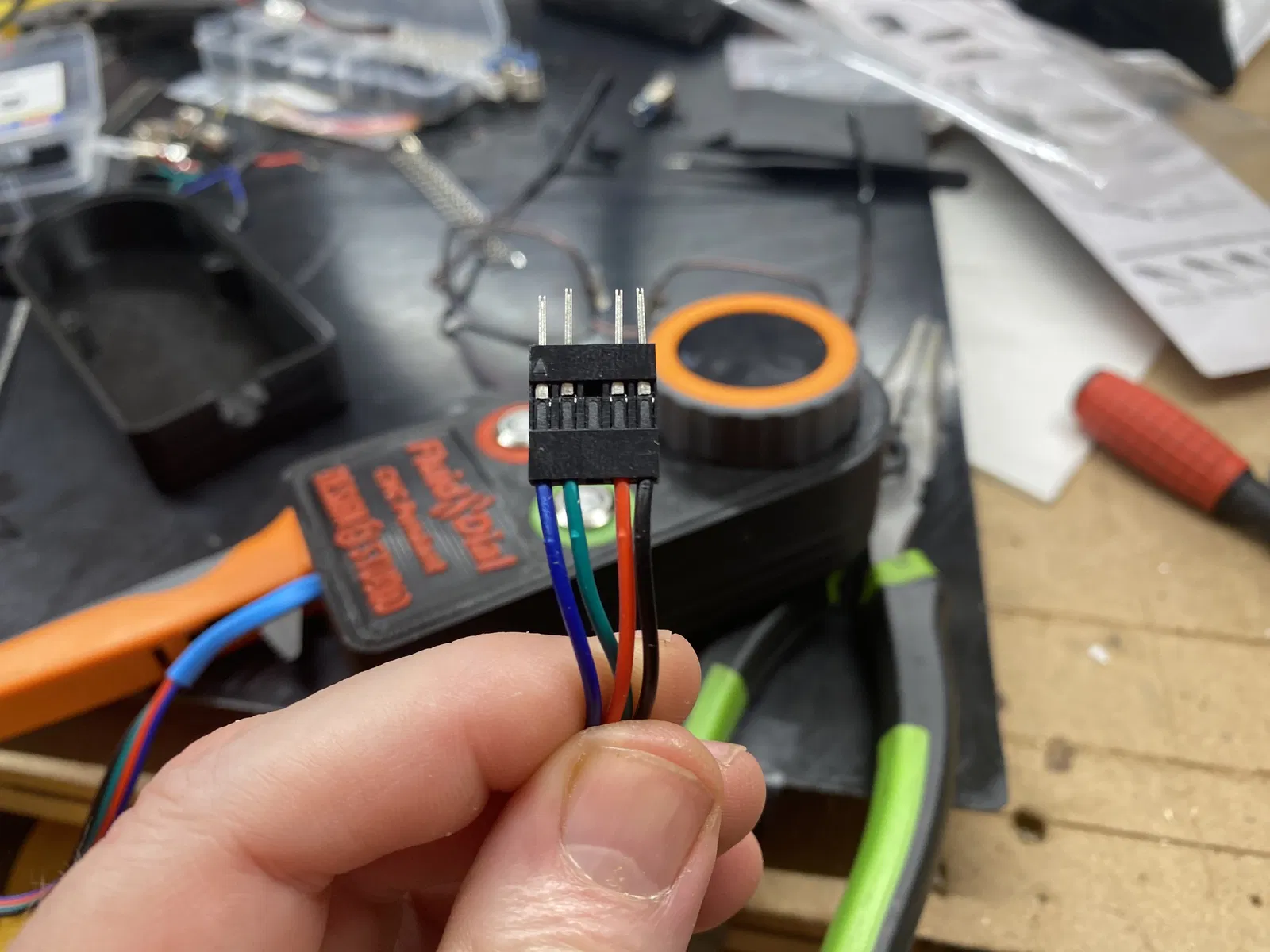

• v1.6 - phiên bản 3 - TẢI NGAY TẠI ĐÂY - không có nam châm, chỉ cần ấn vào để lắp và tháo ra Phần này vẫn bao gồm đáy vỏ tương ứng với phiên bản “v1.4” được liên kết ở trên, có các hốc ở mặt dưới cho nam châm nhỏ - để hoạt động cùng với cấu trúc đỡ mới “Cradle for FluidNC Dial Pendant on LR3 YZ plate” - có sẵn tại /3d-model/de-giu-mat-dieu-khien-fluidnc-cho-lowrider-v3-cnc-v14 Xem các video này để thấy chiếc vòng điều khiển CNC đang hoạt động: Có gì thay đổi trong bản chỉnh sửa của tôi? * Phần dưới của vỏ (đáy vỏ) sâu hơn 7mm so với bản gốc, để có thêm không gian cho việc cấp nguồn cho M5 Stack dial.
• Ngoài ra, các lỗ vít ở đáy vỏ cũng lớn hơn một chút, vì tôi thấy chúng không đủ lớn trên bản gốc.

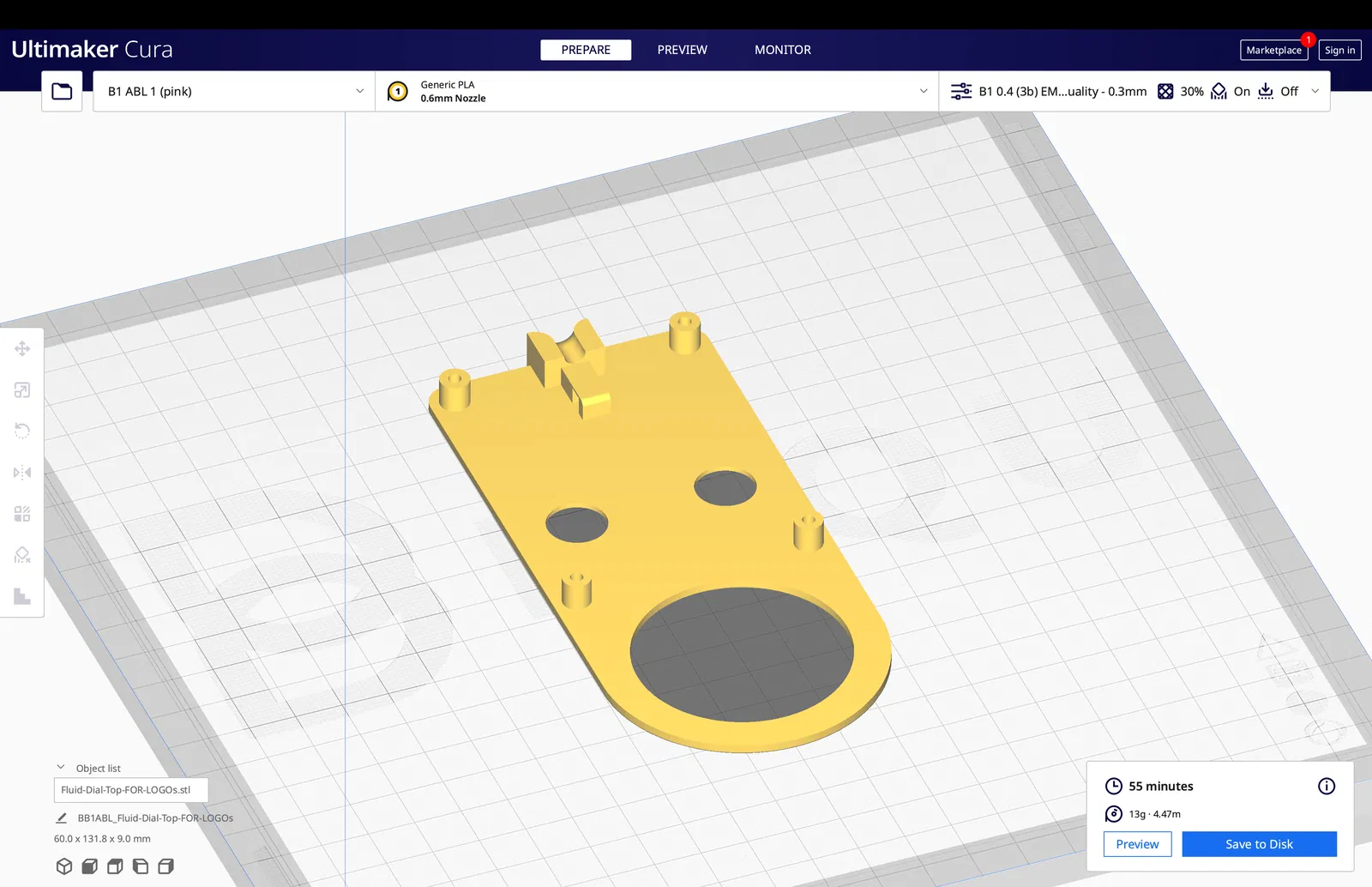

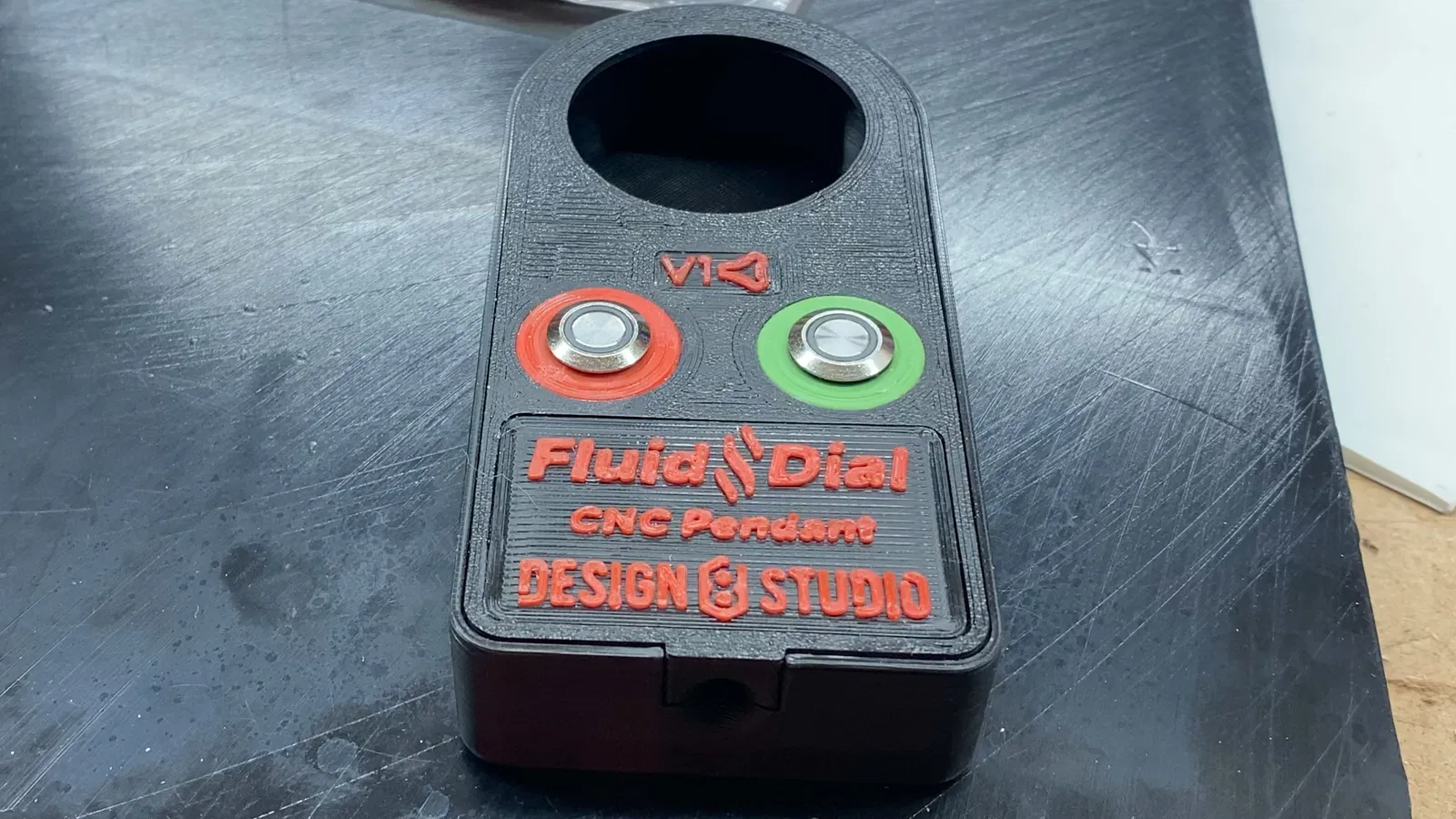

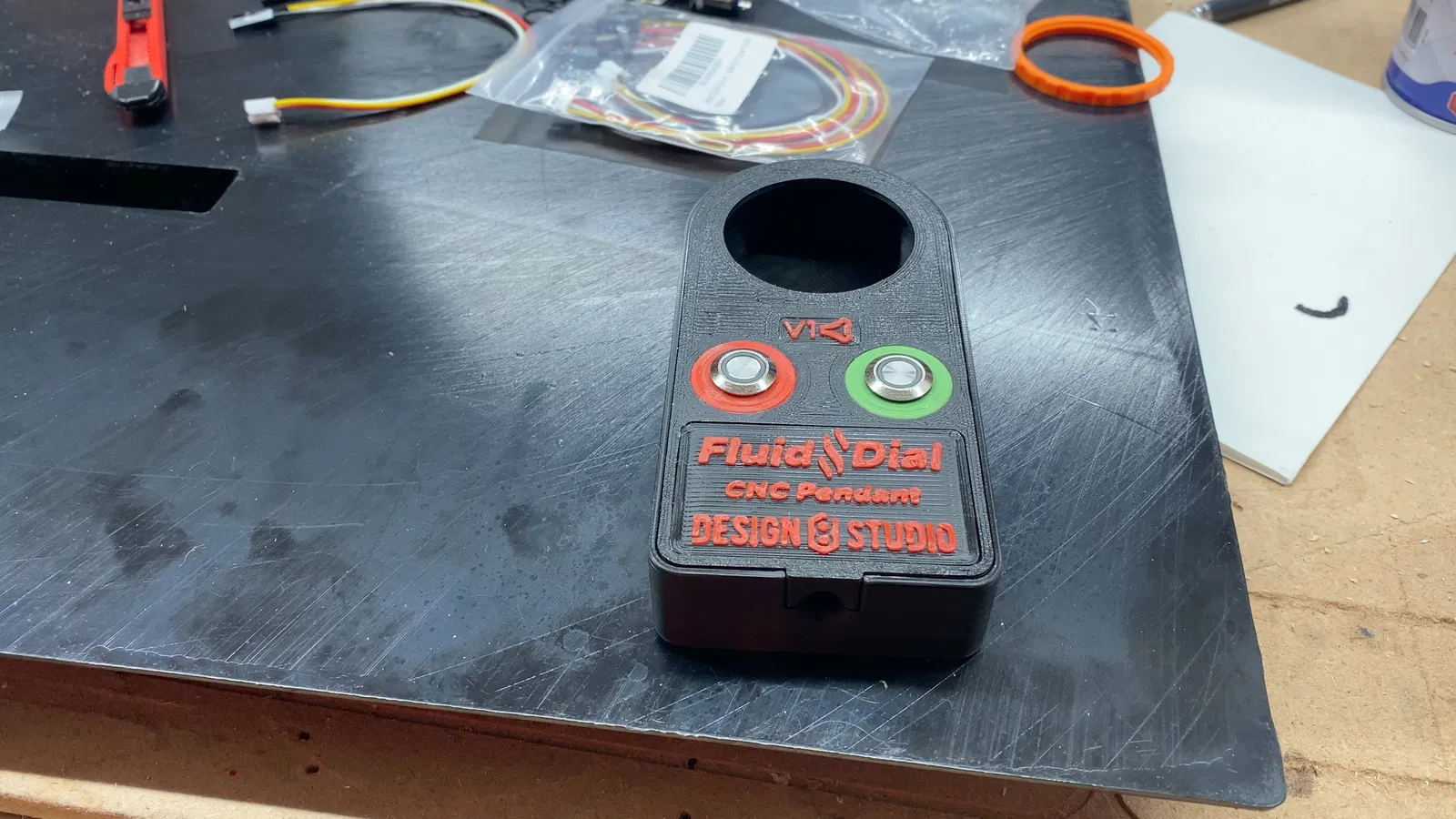

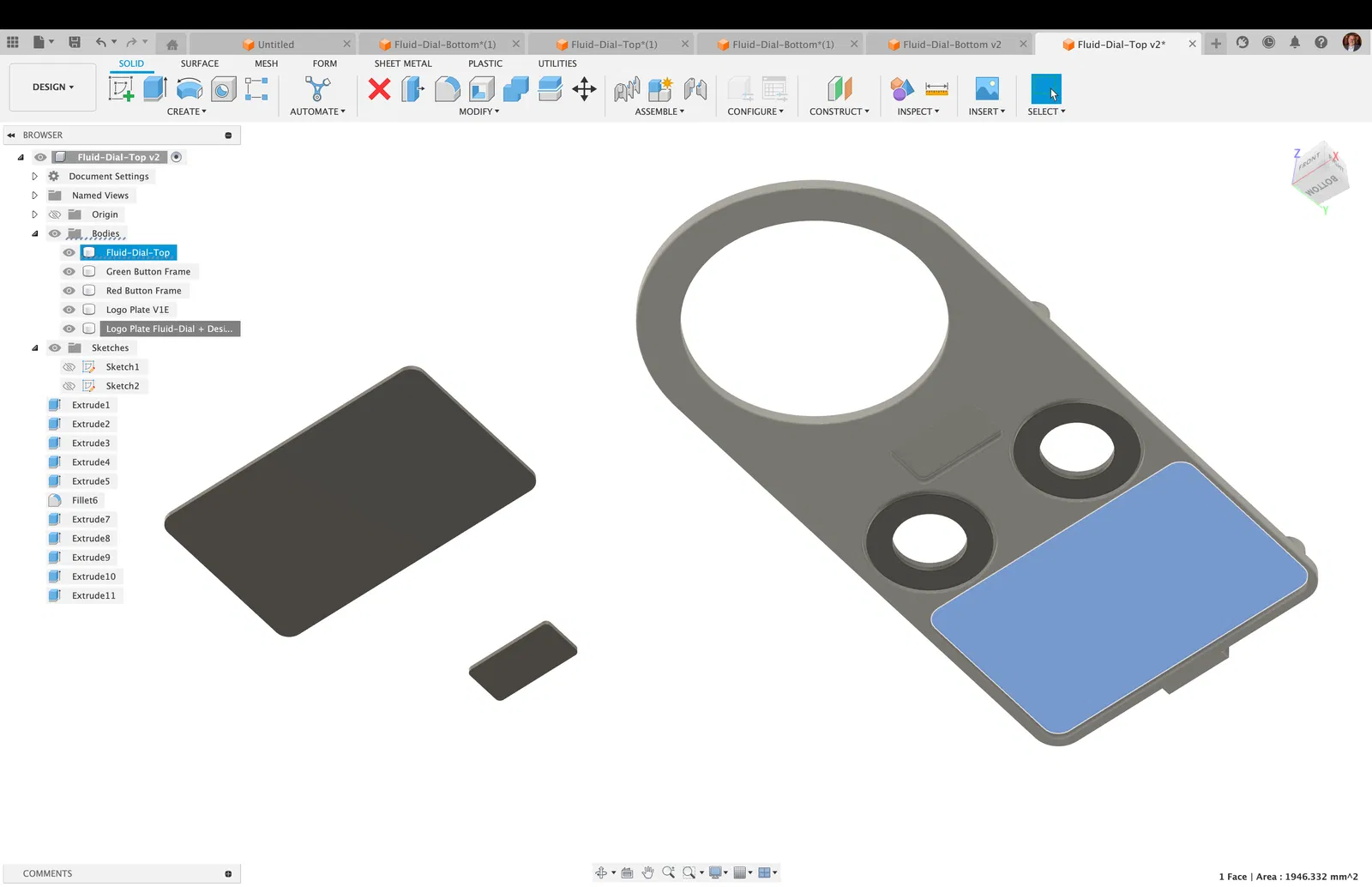

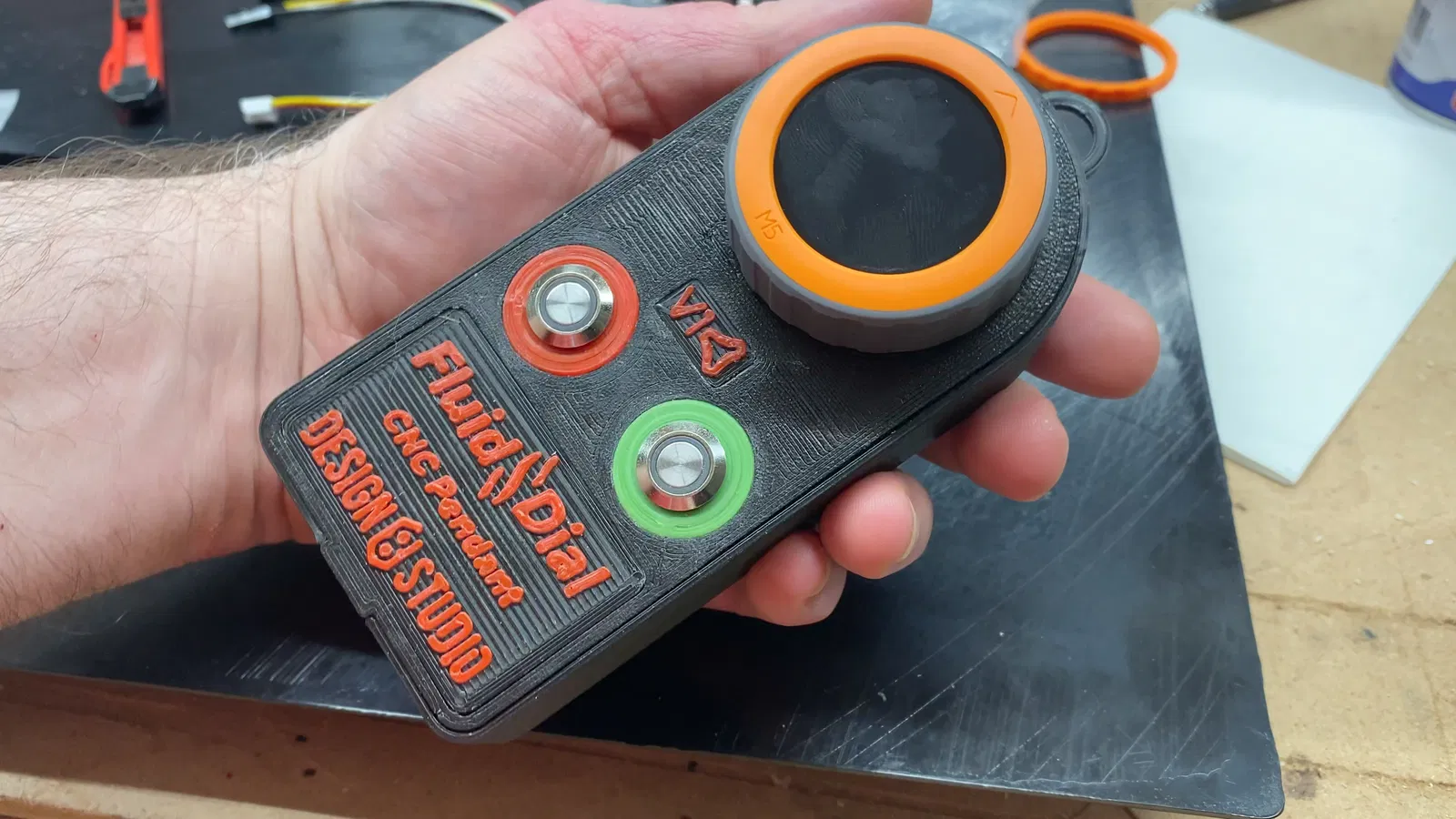

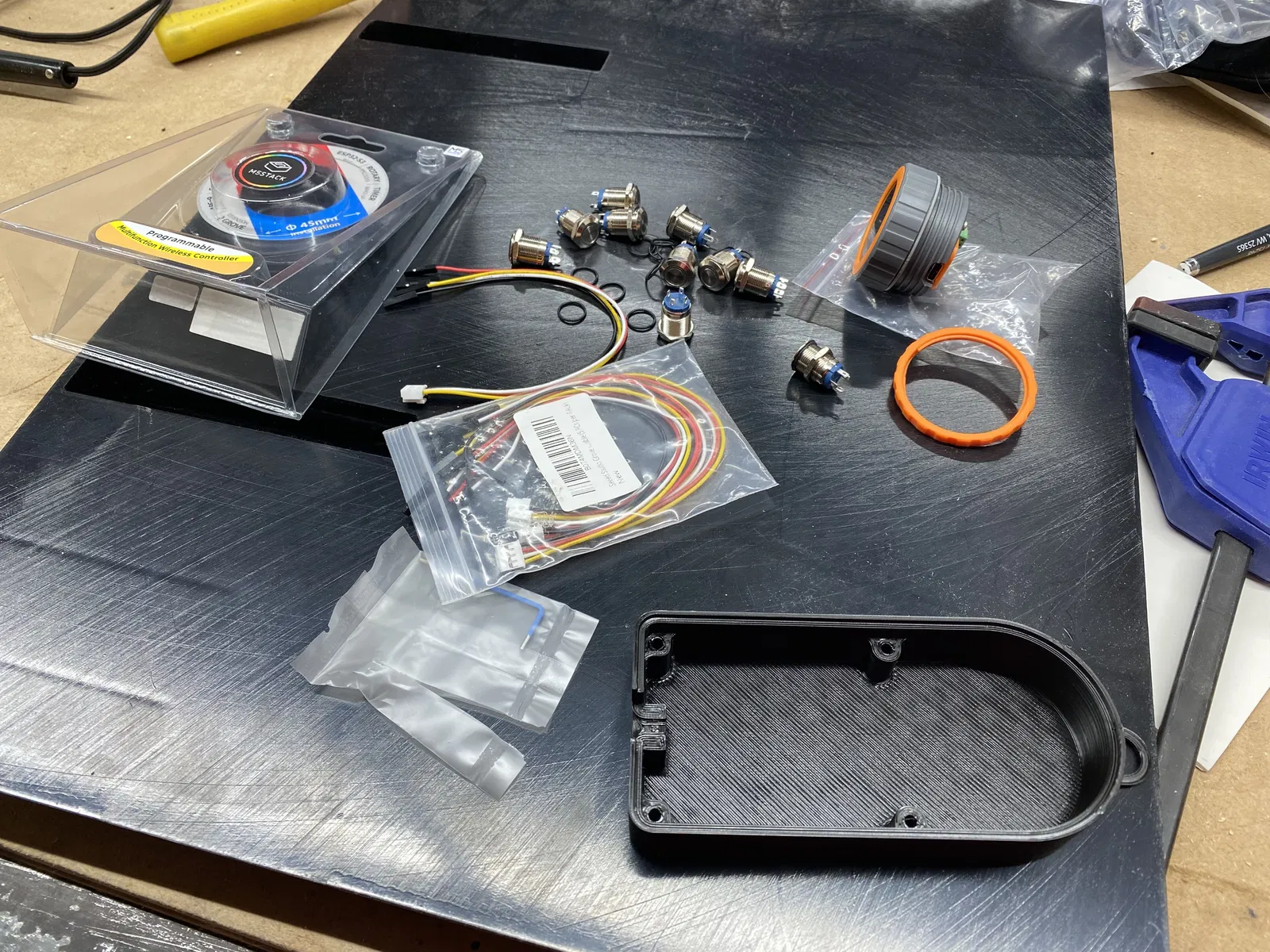

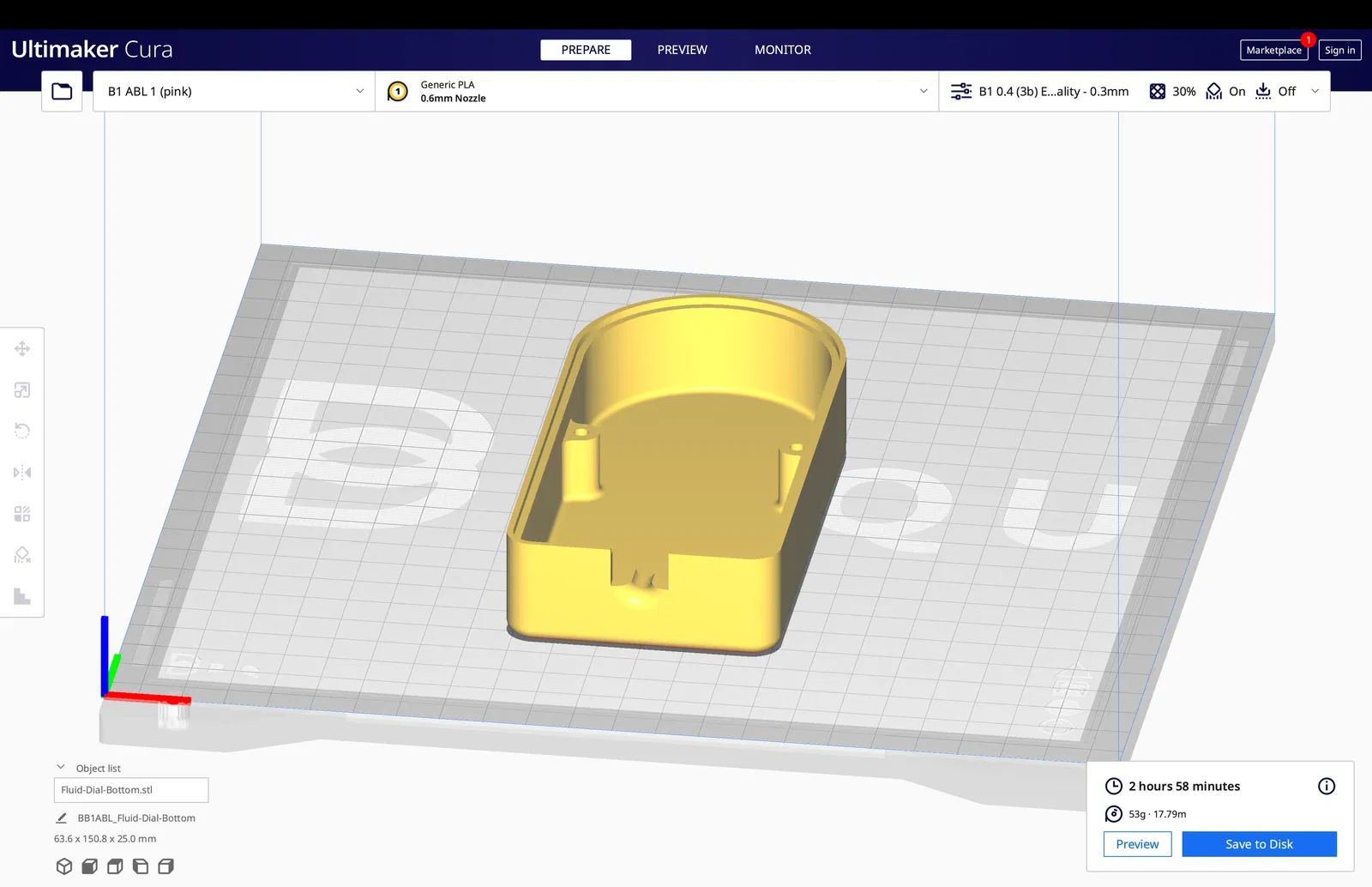

• Phần trên của vỏ (nắp vỏ) đã được sửa đổi để cho phép gắn/dán các logo in được. Các logo in đã được bao gồm. Có gì có trong danh sách này? * Đáy vỏ đã sửa đổi (kéo dài thêm 7mm)

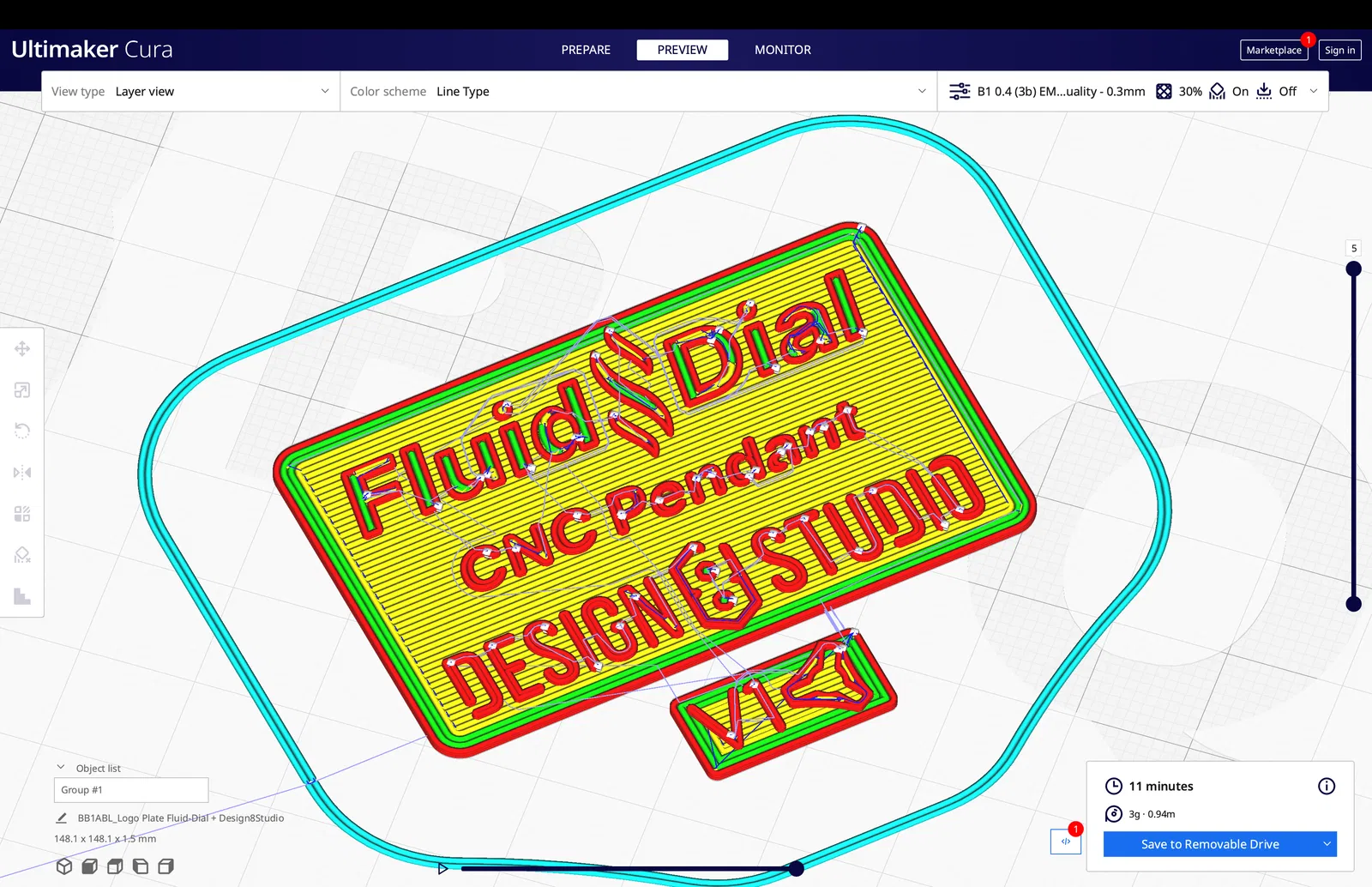

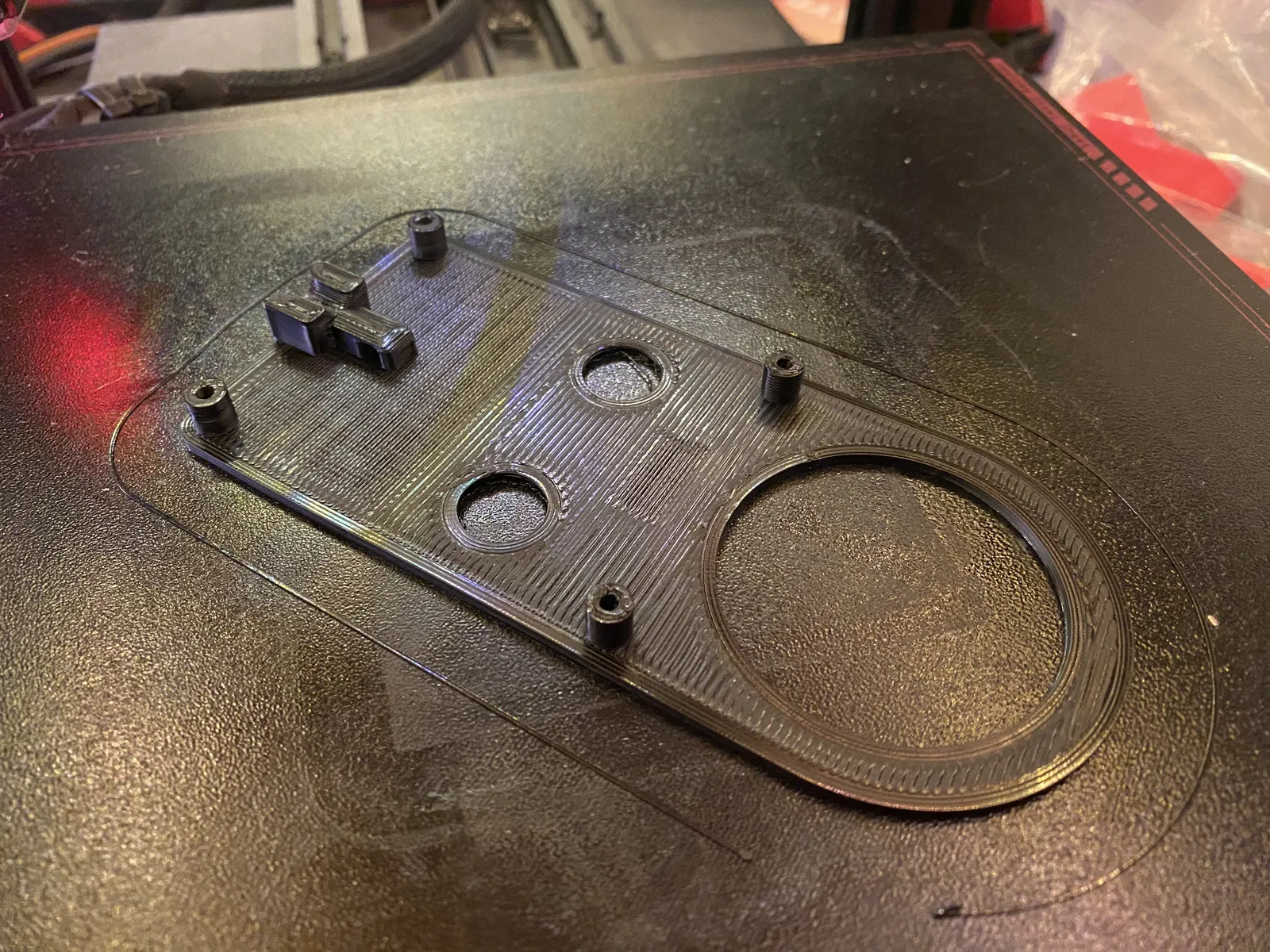

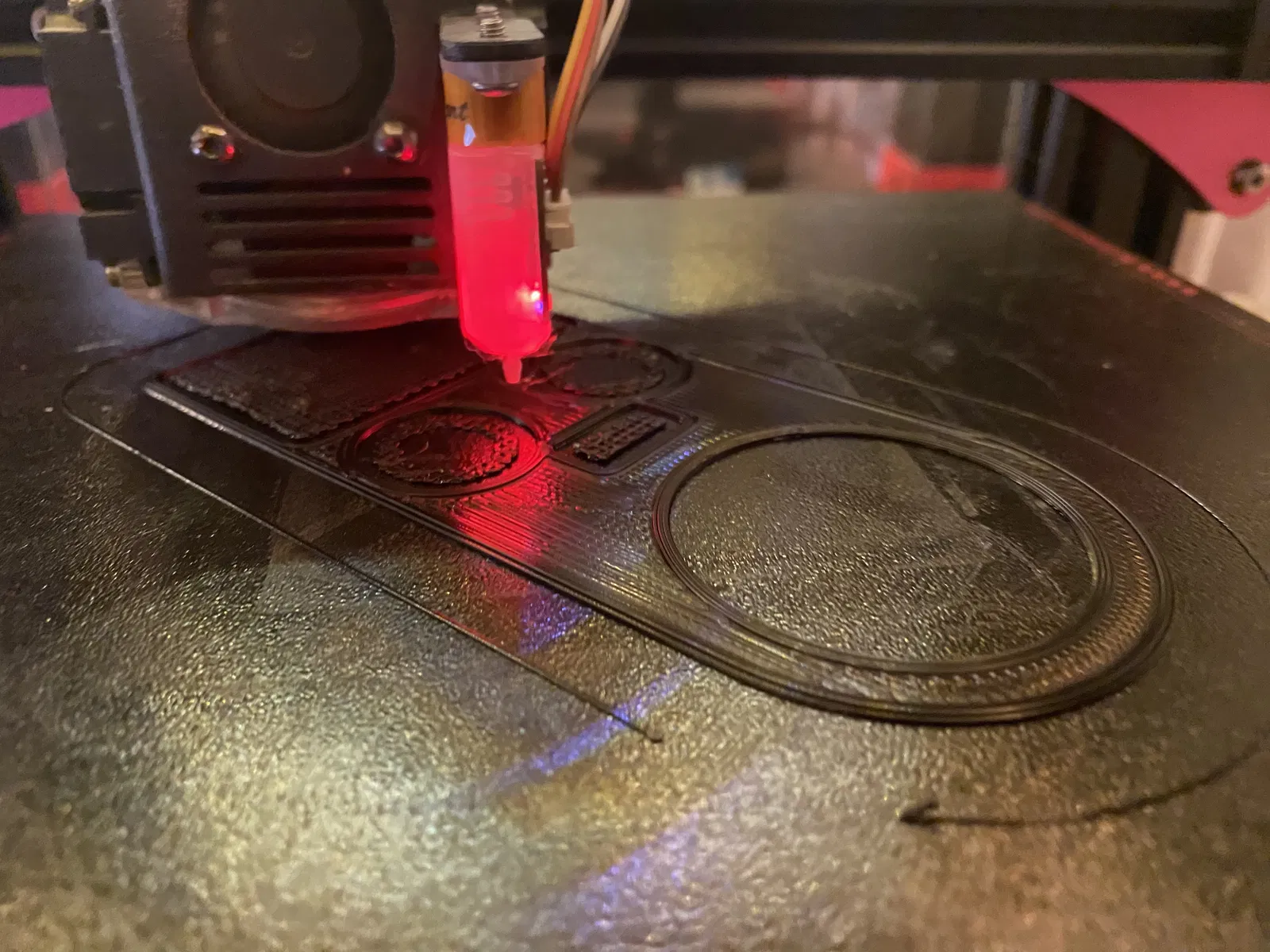

• Nắp vỏ đã sửa đổi (đã sửa đổi để gắn logo, in riêng) để dán vào.

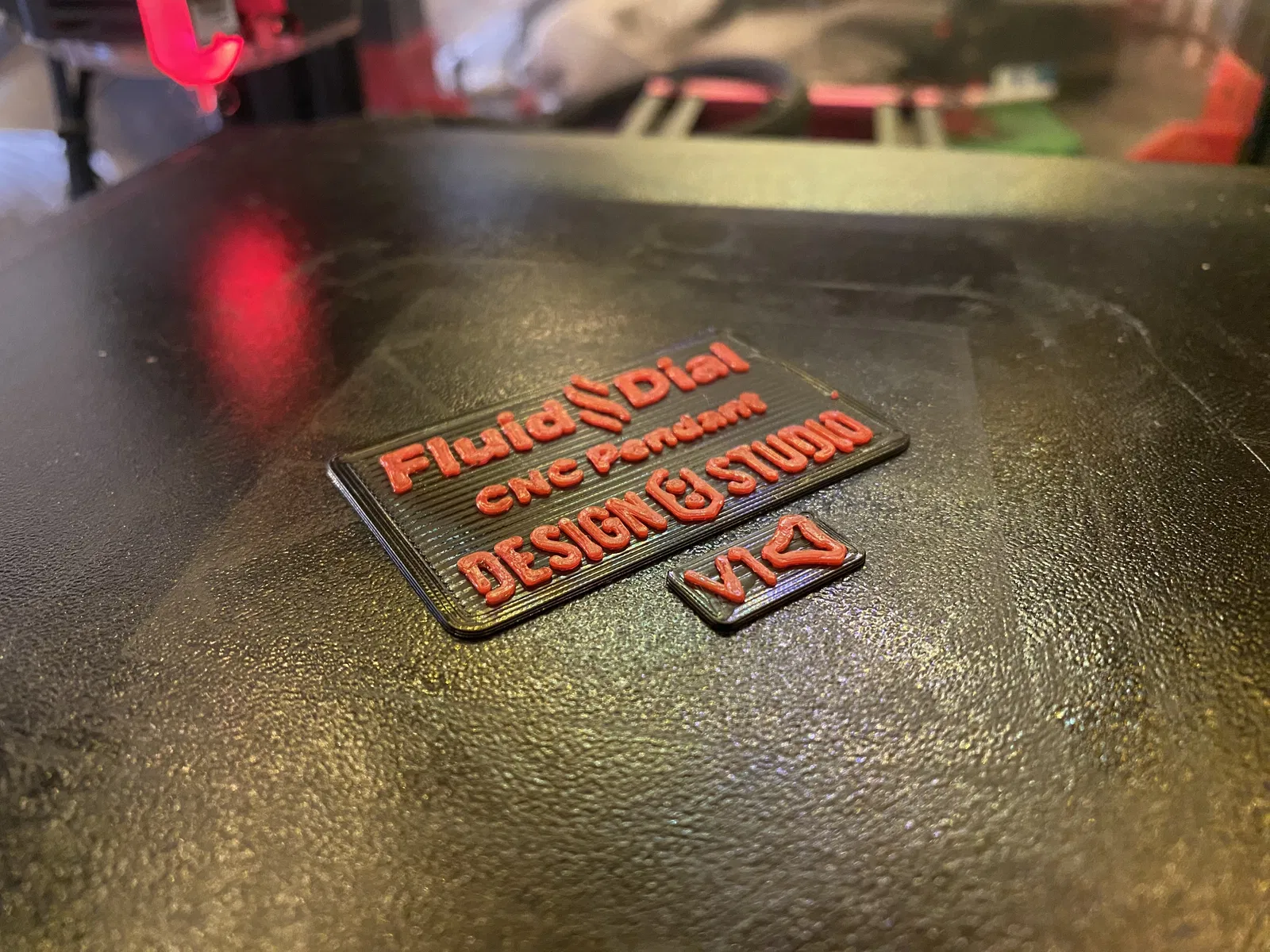

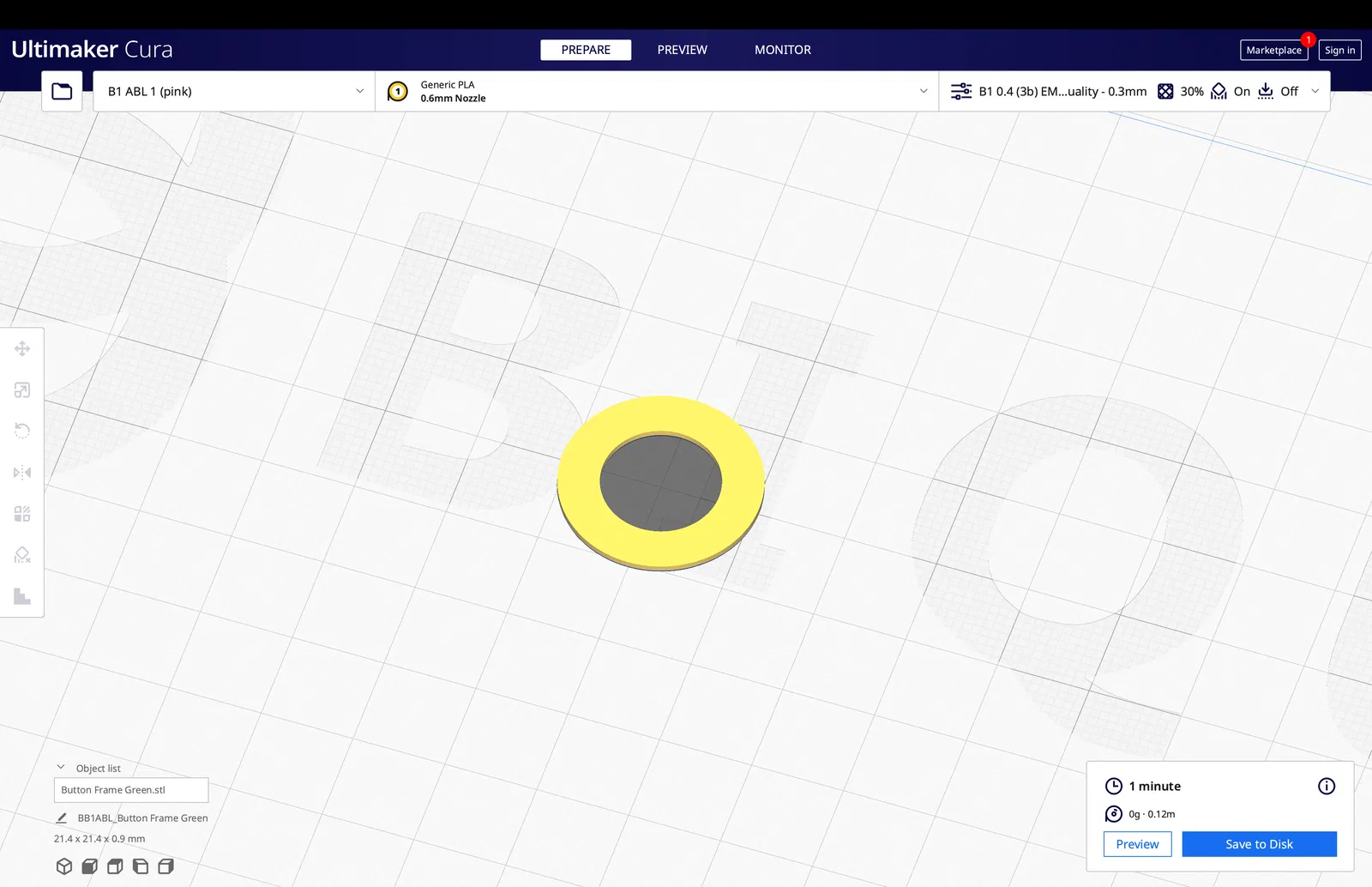

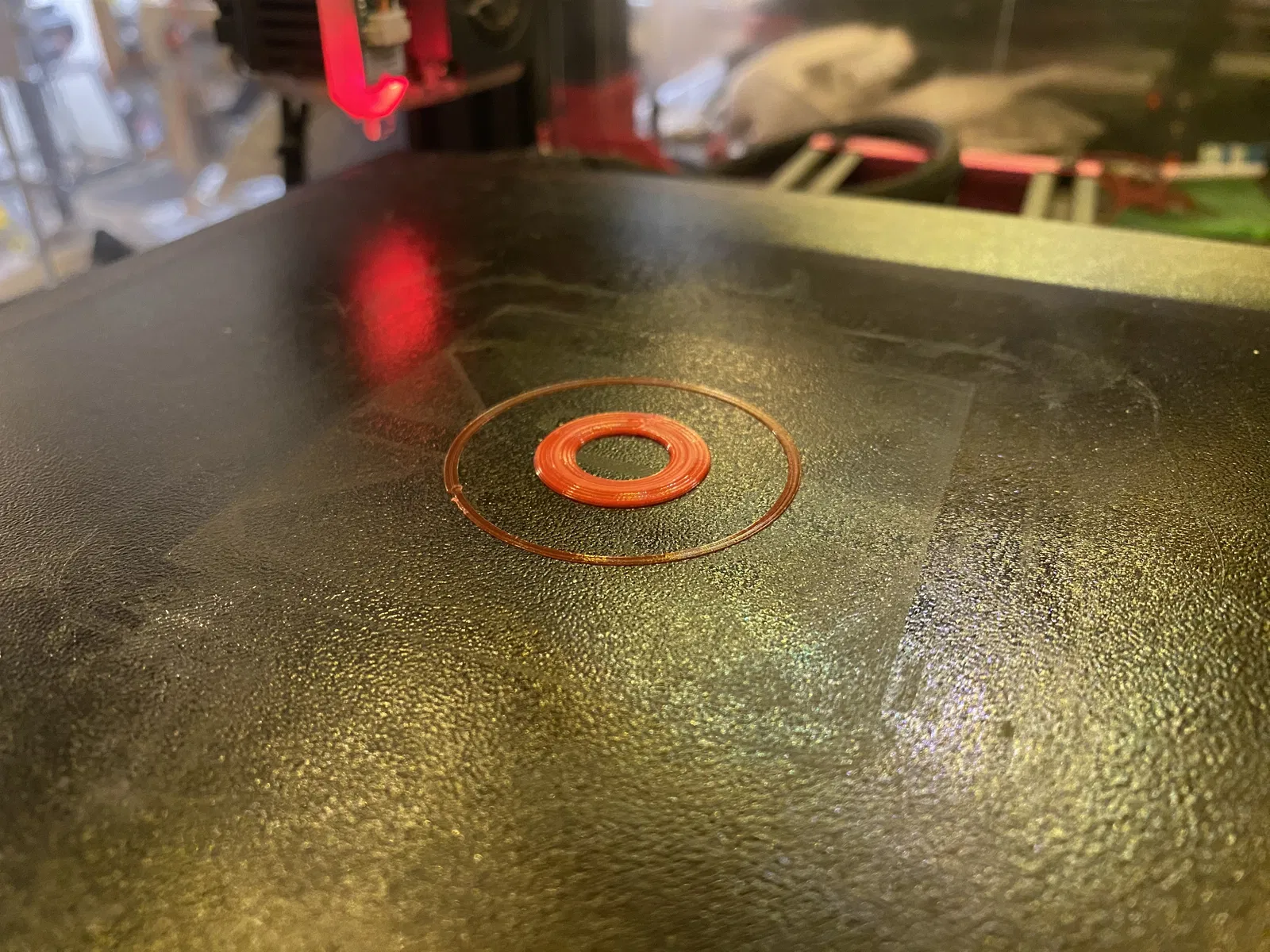

• Các logo in.
• Các tệp đồ họa DXF dùng để tạo ra các logo in.
• Cả hai bộ phận vỏ gốc (nắp và đáy) cũng được bao gồm để tiện sử dụng, ở cả hai định dạng STEP và STL.
• Tệp PDF đồ họa gốc - để in một hình ảnh “nắp” bằng giấy dán lên nắp gốc cũng được bao gồm. (Nếu bạn chọn cách này, bạn không cần in các logo hay nắp đã sửa đổi.)

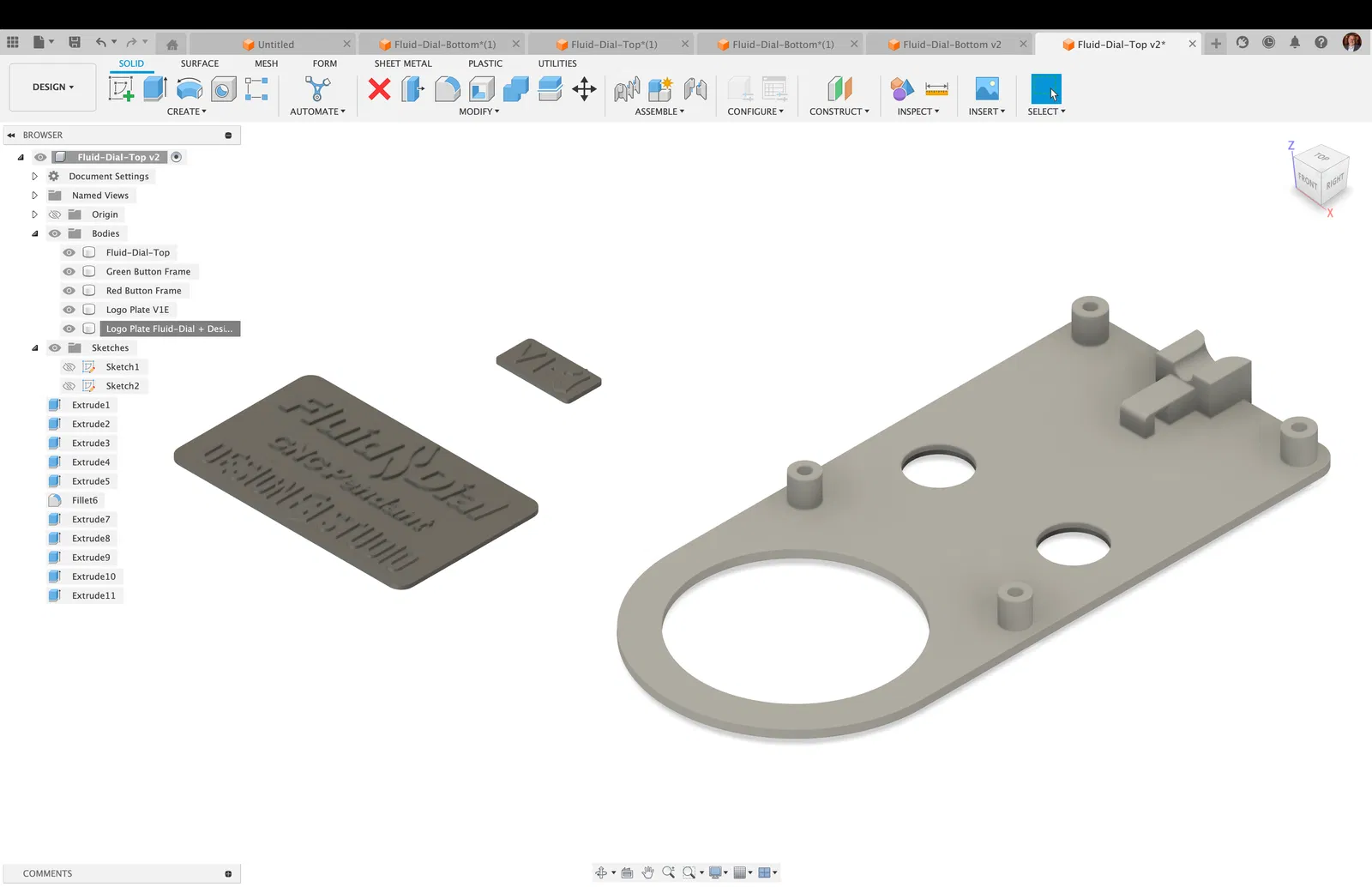

• Tôi cũng cung cấp các khối solid trong Fusion 360 của đáy vỏ gốc và nắp vỏ đã sửa đổi, cũng như…

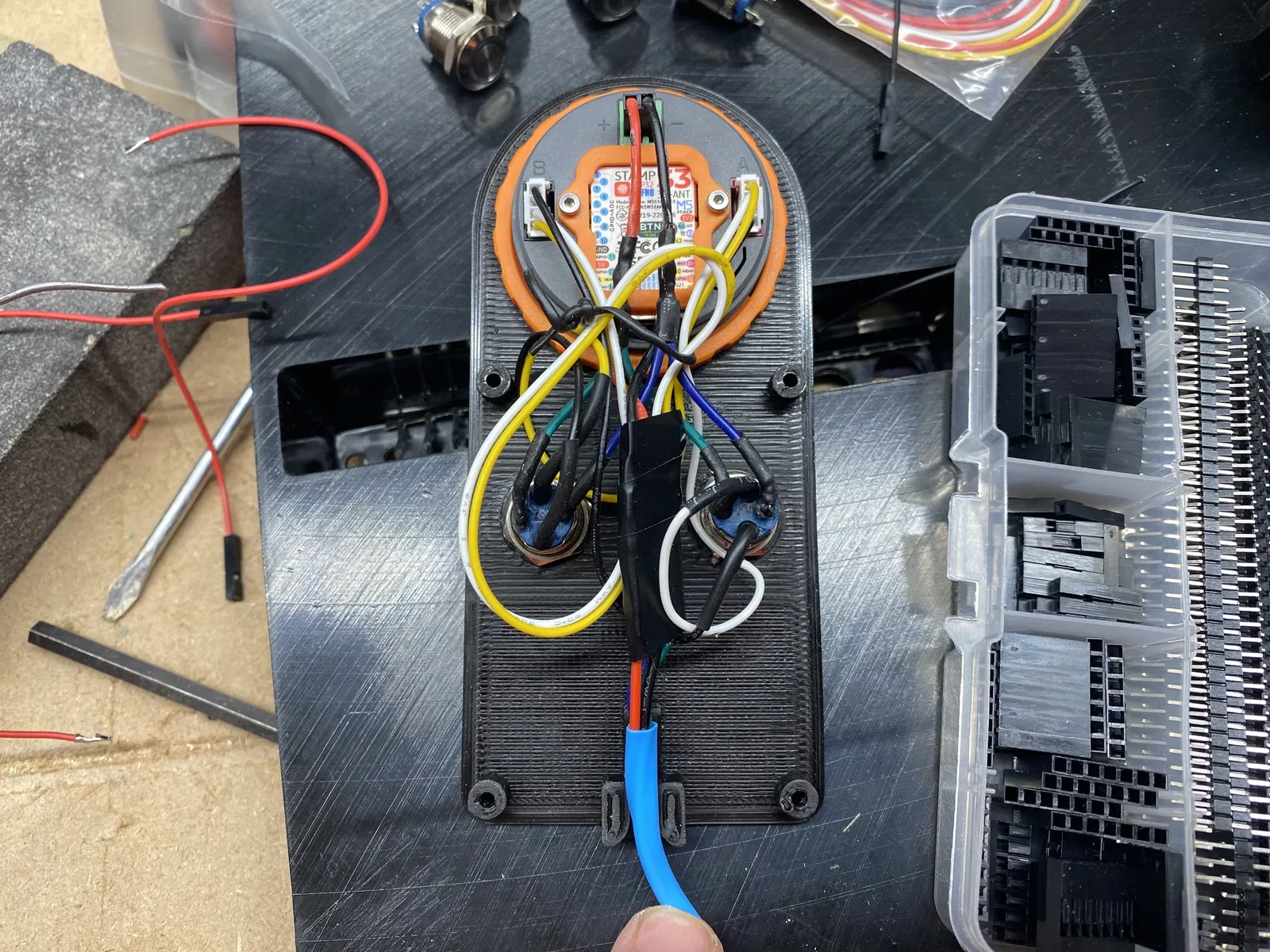

• Tệp SketchUp (lưới đã sửa đổi) của đáy vỏ với phần độ sâu được thêm vào 7mm. KÍCH THƯỚC VÍT: Bốn (4) chiếc vít M3 x 16 mm được sử dụng để lắp đáy vào nắp. Bản gốc được phát hành theo GIẤY PHÉP CÔNG CỘNG CHUNG GNU (GNU GENERAL PUBLIC LICENSE), và theo đó, danh sách này cũng vậy. #### Quyên góp FluidNC và Grbl_ESP32 được vận hành nhờ các khoản quyên góp. Các khoản quyên góp chủ yếu được sử dụng để chi trả cho các công cụ và phần cứng để kiểm tra firmware. Việc thêm các tính năng mới, như điều khiển chiều cao mỏ cắt plasma, bộ thay đổi công cụ và trục chính VFD là rất tốn kém. Các nhà phát triển chính sẽ chia sẻ số tiền này. Nếu bạn yêu cầu một tính năng tùy chỉnh hoặc trợ giúp về bộ điều khiển từ một nhà sản xuất không tài trợ cho dự án này, vui lòng cân nhắc quyên góp. Qua Github Quyên góp hàng tháng qua github là phương thức được ưa chuộng. https://github.com/sponsors/bdring Qua Paypal Có thể quyên góp một lần qua Paypal. https://www.paypal.com/donate/?hosted_button_id=8DYLB6ZYYDG7Y Huy hiệu nhà tài trợ Discord Nếu bạn quyên góp, bạn sẽ được thêm vào nhóm nhà tài trợ. Tên của bạn sẽ được làm nổi bật màu xanh lá cây và một huy hiệu nhà tài trợ sẽ xuất hiện bên cạnh tên của bạn. Vui lòng ghi rõ tên người dùng Discord của bạn khi quyên góp. #### Nhật ký thay đổi Ngày 7 tháng 4 năm 2024 — đã thêm một phiên bản đáy mới có ổ cắm keystone jack để sử dụng jack Ethernet keystone tiêu chuẩn cho kết nối dây với vòng điều khiển, như được đề xuất bởi thành viên diễn đàn V1E @MakerJim trong chủ đề này, và tôi đã sử dụng một số hình học từ danh sách này của @frfrh_161863. Tôi cũng đã thêm một nắp mới để phù hợp với đáy mới. Nó là cần thiết “vì hình học”.
• Ngày 27 tháng 1 năm 2024 — cấu trúc đỡ v1.1 đã được thiết kế lại thành v1.4, và hiện có hai phiên bản khác — v1.5 (nam châm ở trong thay vì ở ngoài) và v1.6 (không có nam châm, chỉ cần ấn để lắp). Bản thiết kế lại bao gồm ít phần nhô ra hơn để có kết quả in tốt hơn.
• Ngày 14 tháng 1 năm 2024 — tải lên “Fluid-Dial-Bottom-w-magnets-for-Cradle-v1.1.stl” mới (thay thế phiên bản ngày 11 tháng 1), sửa đổi để khớp với cấu trúc đỡ v1.1 mới, sửa đổi để đảm bảo cấu trúc đỡ có thể được lắp đặt mà không chặn các lỗ truy cập dụng cụ cung cấp cách tiếp cận các vít lắp thanh đỡ vào các tấm XZ.
• Ngày 11 tháng 1 năm 2024 — tải lên “Fluid-Dial-Bottom-w-magnets-for-Cradle-v1.0.stl” thay thế, có các hốc ở mặt dưới cho nam châm nhỏ — để hoạt động cùng với cấu trúc đỡ mới “Cradle for FluidNC Dial Pendant on LR3 YZ plate (v1.0)” (xem liên kết trong mô tả).
• Ngày 28 tháng 12 năm 2023 — tải lên “Fluid-Dial-Bottom-w-added-depth-v1.0.stl” ban đầu. — Phần dưới của vỏ (đáy vỏ) sâu hơn 7mm so với bản gốc, để có thêm không gian cho việc cấp nguồn cho M5 Stack dial. Ngoài ra, các lỗ vít ở đáy vỏ cũng lớn hơn một chút, vì tôi thấy chúng không đủ lớn trên bản gốc. Phần trên của vỏ (nắp vỏ) đã được sửa đổi để cho phép gắn/dán các logo in được. Các logo in đã được bao gồm. Cả hai bộ phận vỏ gốc (nắp và đáy) cũng được bao gồm để tiện sử dụng, và đồ họa để in một nắp giấy dán lên nắp gốc cũng được bao gồm. Tôi cũng cung cấp các khối solid trong Fusion 360 của đáy vỏ gốc và nắp vỏ đã sửa đổi, cũng như tệp SketchUp (lưới đã sửa đổi) của đáy vỏ với phần độ sâu được thêm vào. Hộp đựng tiền tip Paypal của tôi: https://paypal.me/design8studio Các bản sửa đổi khác nhau cho LowRider 3 CNC: Bộ sưu tập LowRider 3 CNC Xem tất cả các mô hình và bản sửa đổi của tôi trên Printables: Mô hình 3D Design8Studio *Các liên kết sản phẩm có thể là liên kết liên kết, không làm tăng giá của bạn, nhưng có thể mang lại cho tôi một tỷ lệ phần trăm nhỏ.
