Đế đỡ Vòng quay FluidNC cho mặt YZ của LowRider v3 CNC (v1.5)

LƯU Ý: Hiện tại có 3 phiên bản (hai phiên bản có nam châm và phiên bản thứ ba không có nam châm):

• v1.4 - Phiên bản 1 - TẢI VỀ TẠI ĐÂY - nam châm ở ngoài, nam châm đối diện tiếp xúc nhau
• v1.5 - Phiên bản 2 - BÀI ĐĂNG NÀY - nam châm ở trong, nam châm đối diện không tiếp xúc nhau
• v1.6 - Phiên bản 3 - TẢI VỀ TẠI ĐÂY - hoàn toàn không có nam châm, chỉ cần ép vào và rút ra

Phiên bản này có nam châm được gắn keo từ mặt sau, nên lực hút của nam châm ở mặt này sẽ không kéo nam châm ở mặt kia ra. Cả hai nam châm sẽ hút lẫn nhau “vào” ổ của chúng thay vì “ra” khỏi ổ của chúng.

CÁCH LẮP ĐẶT NÊN và KHÔNG NÊN:

• Đối với mặt trong của đáy hộp, các ổ nam châm gần thành bên là khó tiếp cận nhất, vì vậy hãy làm chúng trước để giảm việc nam châm gần đó hút vào nam châm bạn đang cố gắng lắp.
• Mặc dù quy trình thông thường của tôi là nhỏ keo CA vào ổ và sau đó ép nam châm lên trên, nhưng vì khó tiếp cận bên trong đáy hộp, tôi đã chuyển sang ép nam châm vào ổ khô trước, sau đó phết keo CA lên trên và xung quanh, rồi đặt nam châm thứ hai lên trên nam châm đầu tiên, hy vọng tăng lực hút, sau đó thêm một ít keo CA, và cuối cùng xịt chất tăng tốc lên trên.
• Như mọi khi, vui lòng xem nhật ký thay đổi bên dưới. Mục mới vào buổi chiều ngày 22 tháng 1 năm 2024.
• Cuối cùng tôi thấy rằng công cụ hoàn hảo để ép nam châm vào ổ của chúng (đặc biệt là ở mặt trong của đáy hộp, nhưng có lẽ cả cho đế đỡ nữa) là một con vít M5. Tôi sẽ cẩn thận lấy một nam châm ra khỏi chồng, và trong khi giữ đúng hướng từ tính của nó, đặt nó lên đầu con vít M5, và dùng con vít M5 để ép nó vào ổ. Vừa khít có nghĩa là nam châm sẽ giữ nguyên vị trí khi rút vít ra. Việc này được thực hiện khi ổ khô, sau đó phết một lớp keo CA lên trên và xung quanh, rồi xịt chất tăng tốc lên.

Từ bài đăng trước:

Xem video bên dưới để thấy vòng quay hoạt động. Firmware cho FluidDial đã được phát hành. Để sử dụng, bạn cũng cần cập nhật firmware FluidNC của bo mạch chính lên ít nhất phiên bản 3.7.13 trở lên. Xin cảm ơn đội ngũ phát triển FluidNC vì công việc phát triển tuyệt vời của họ. Như mọi khi, hãy coi bất kỳ bản cập nhật mới nào cho FluidNC là bản “beta” cho đến khi bạn đã kiểm tra.

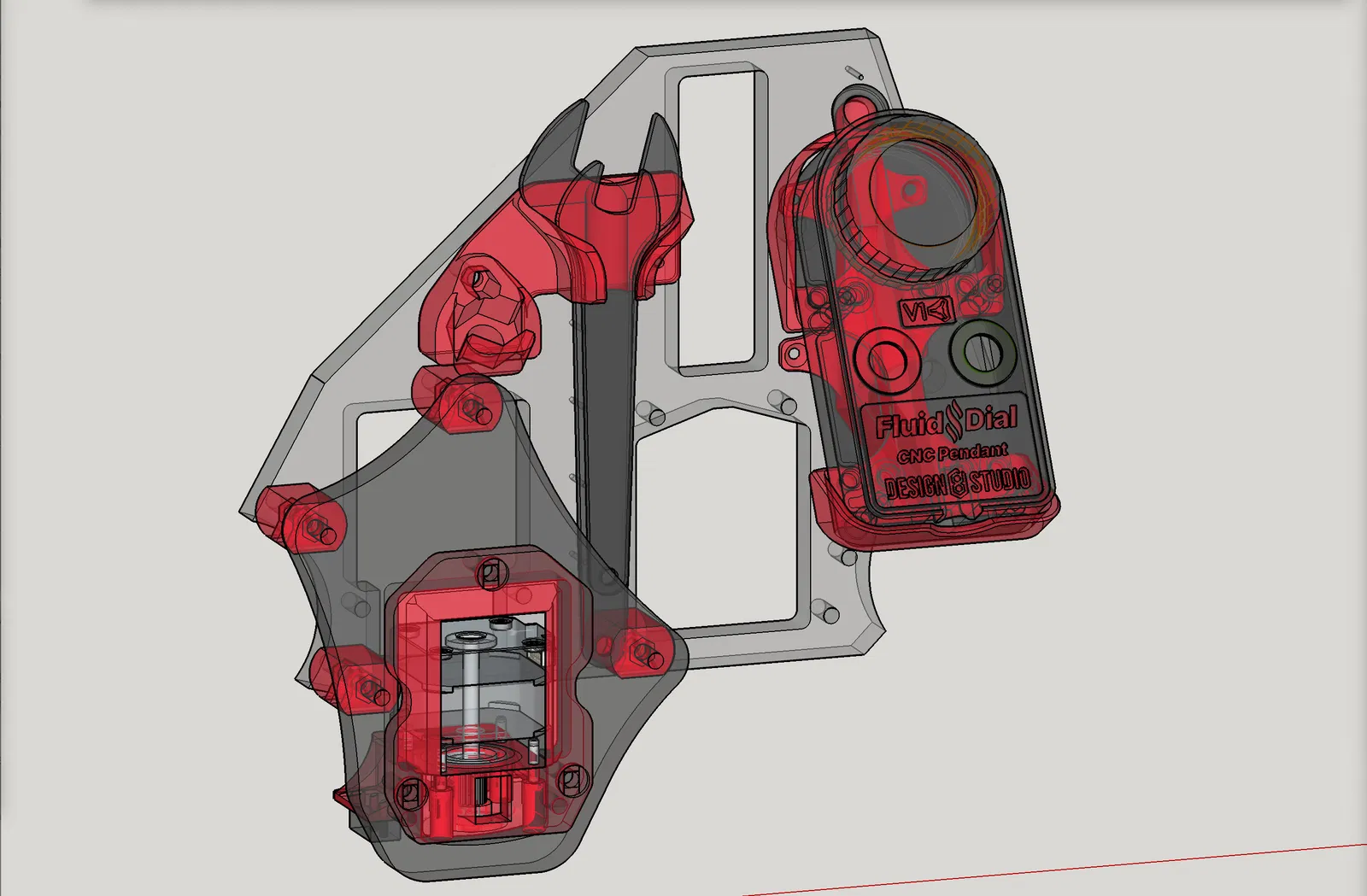

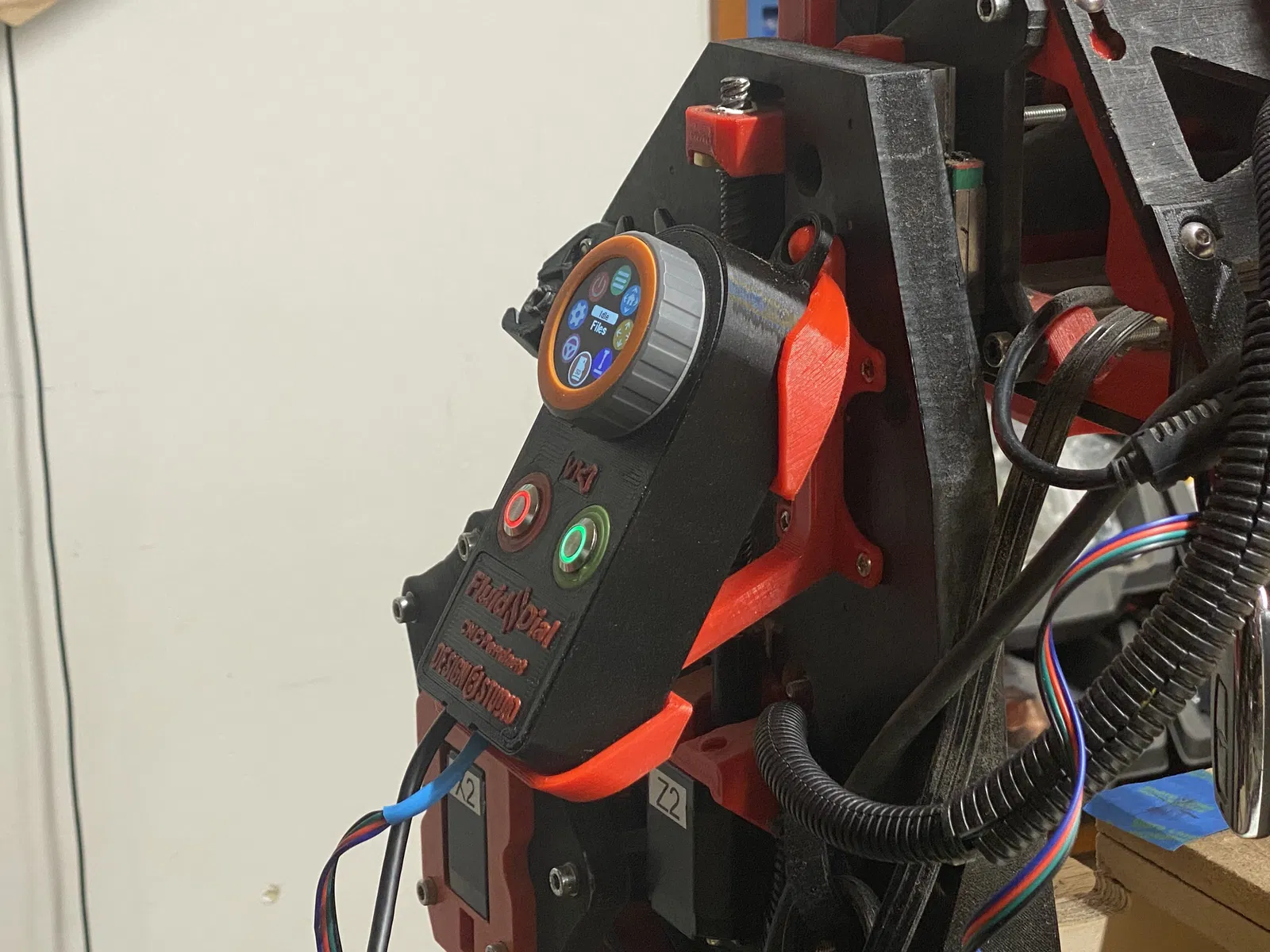

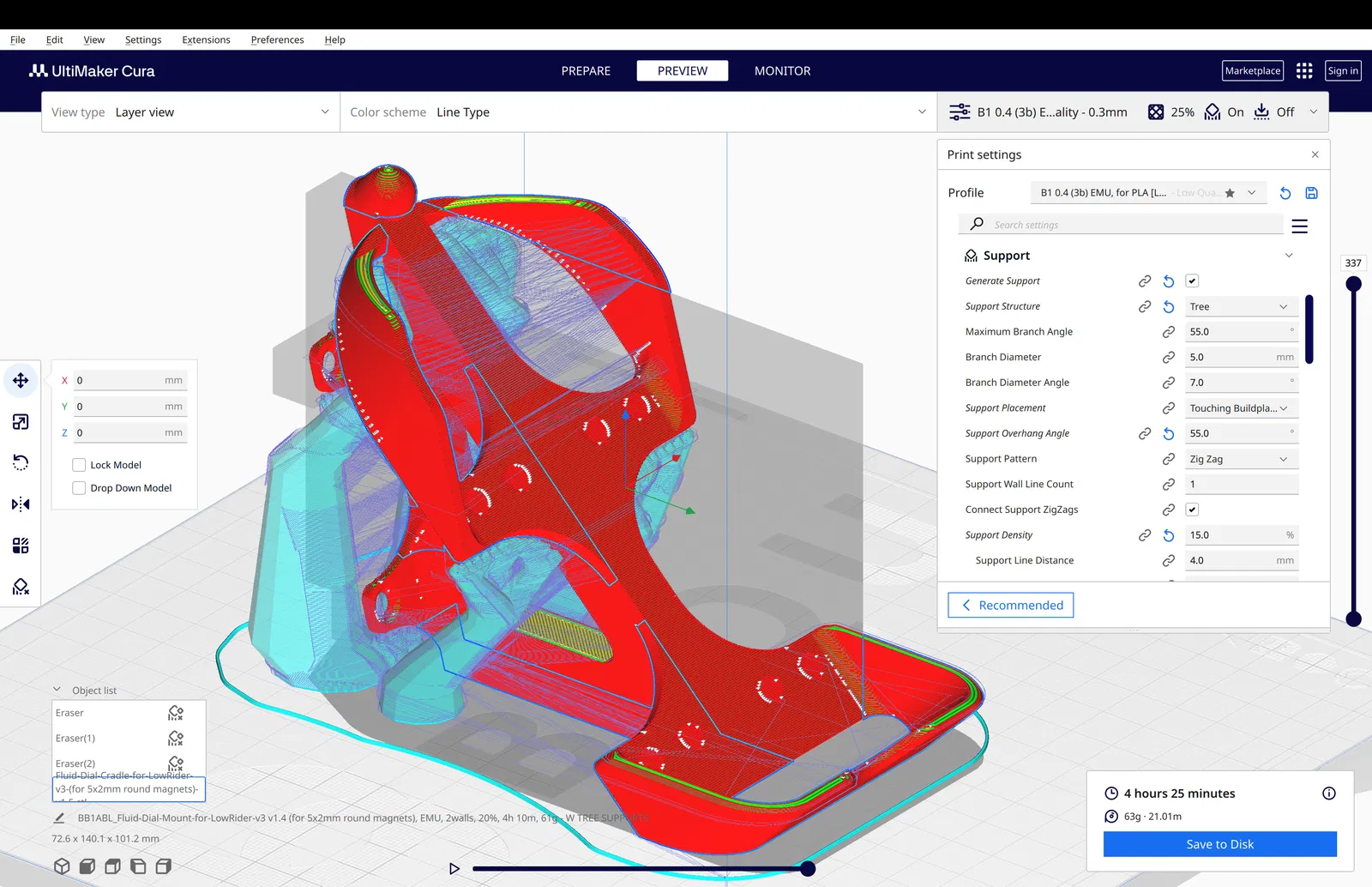

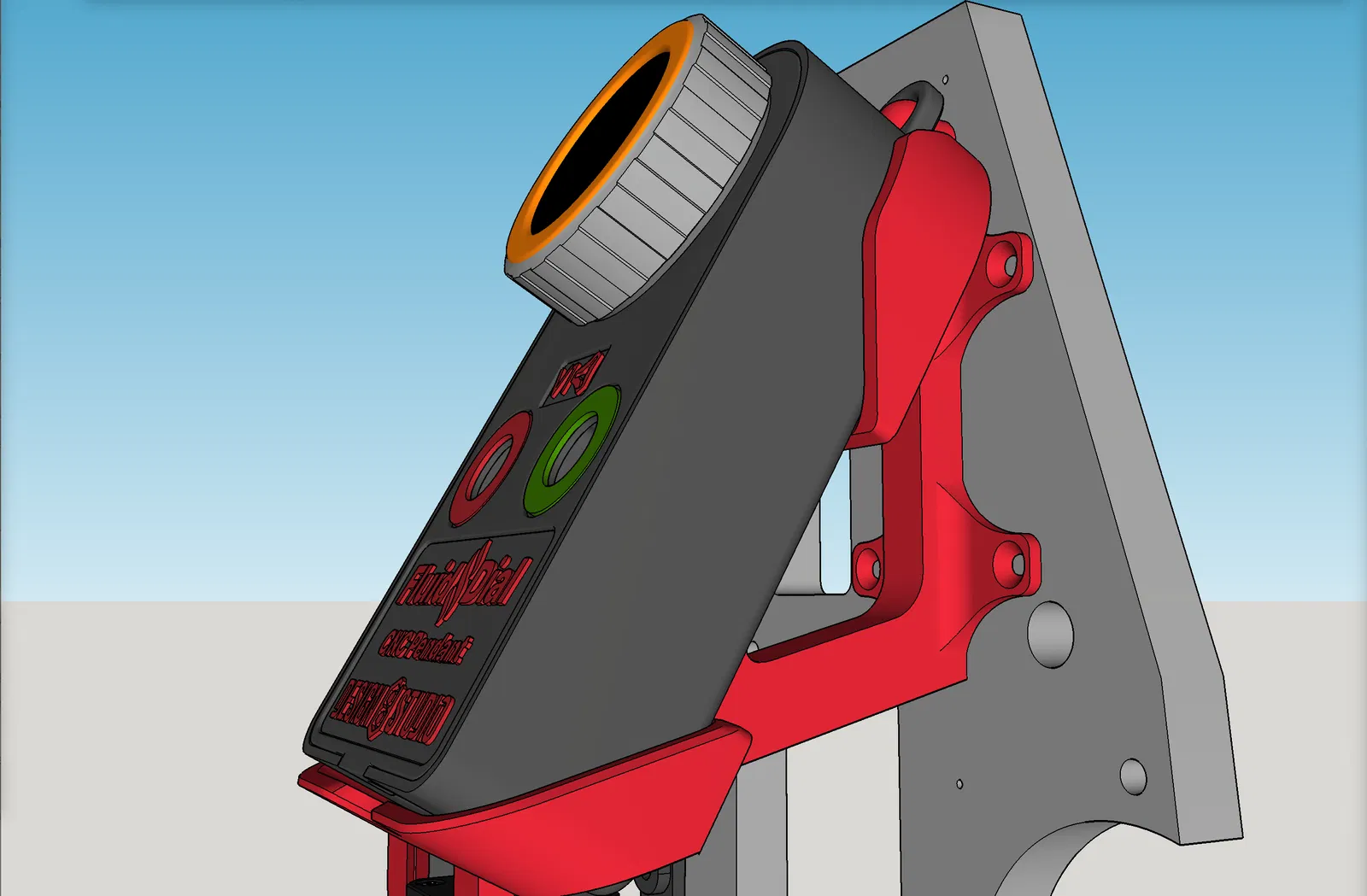

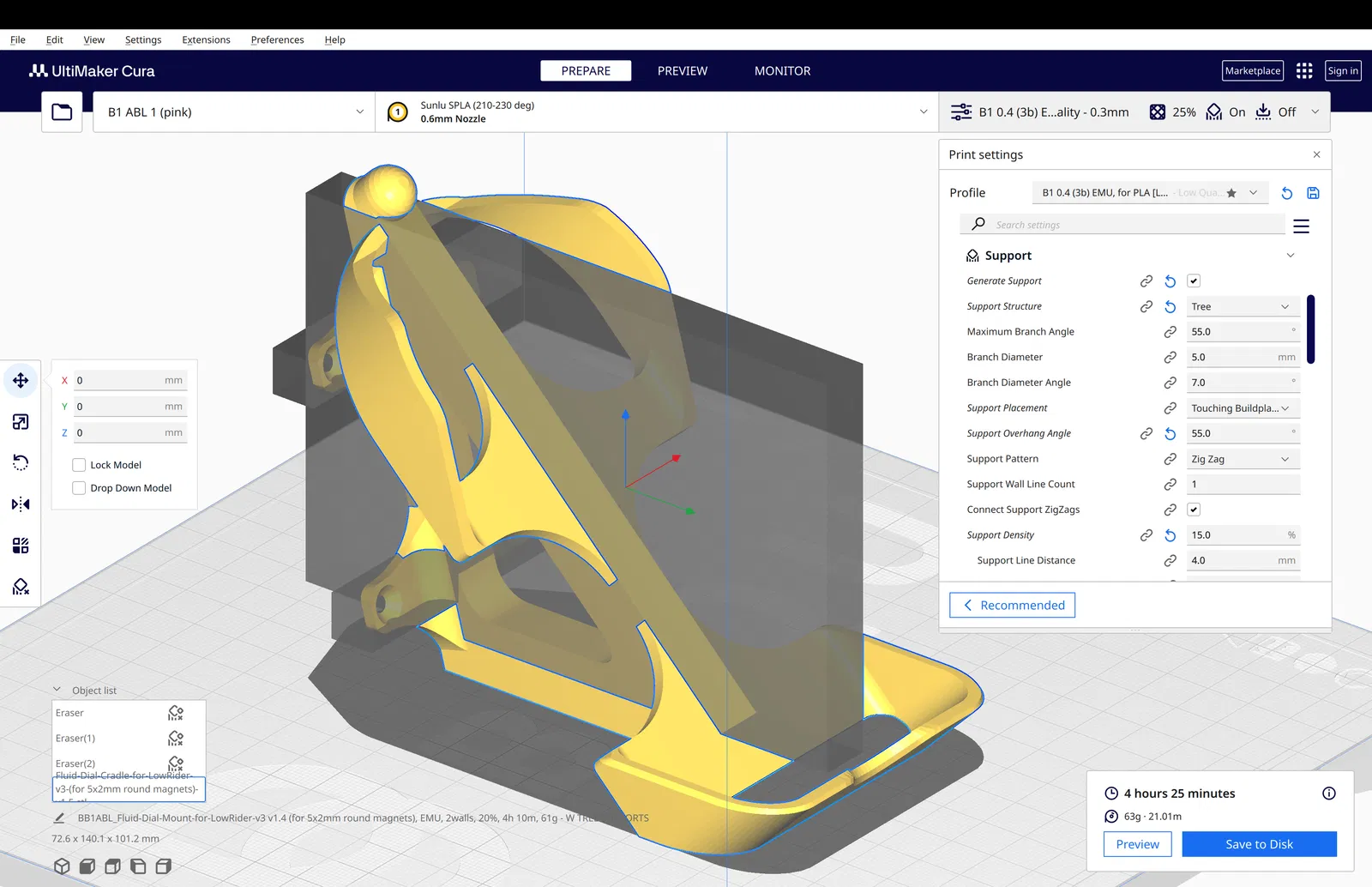

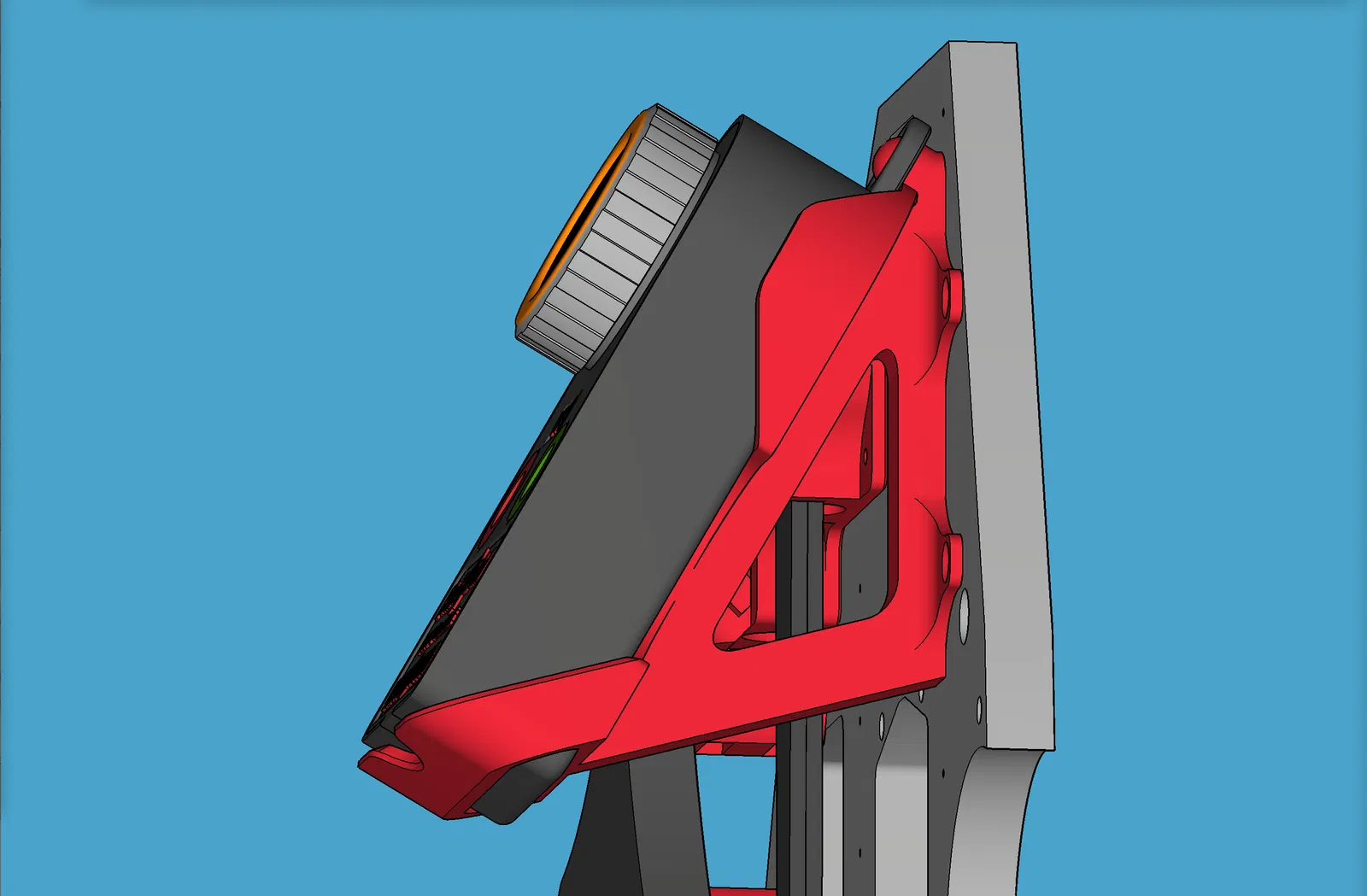

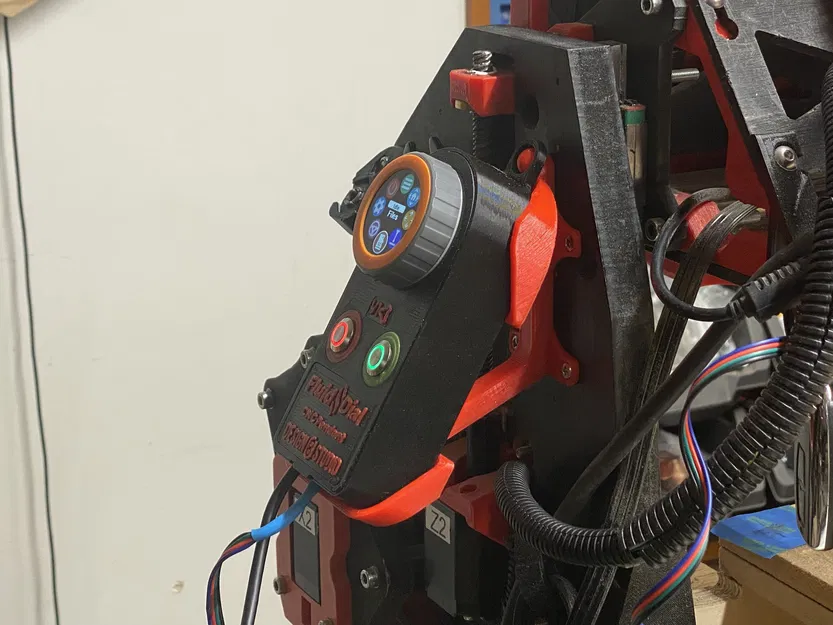

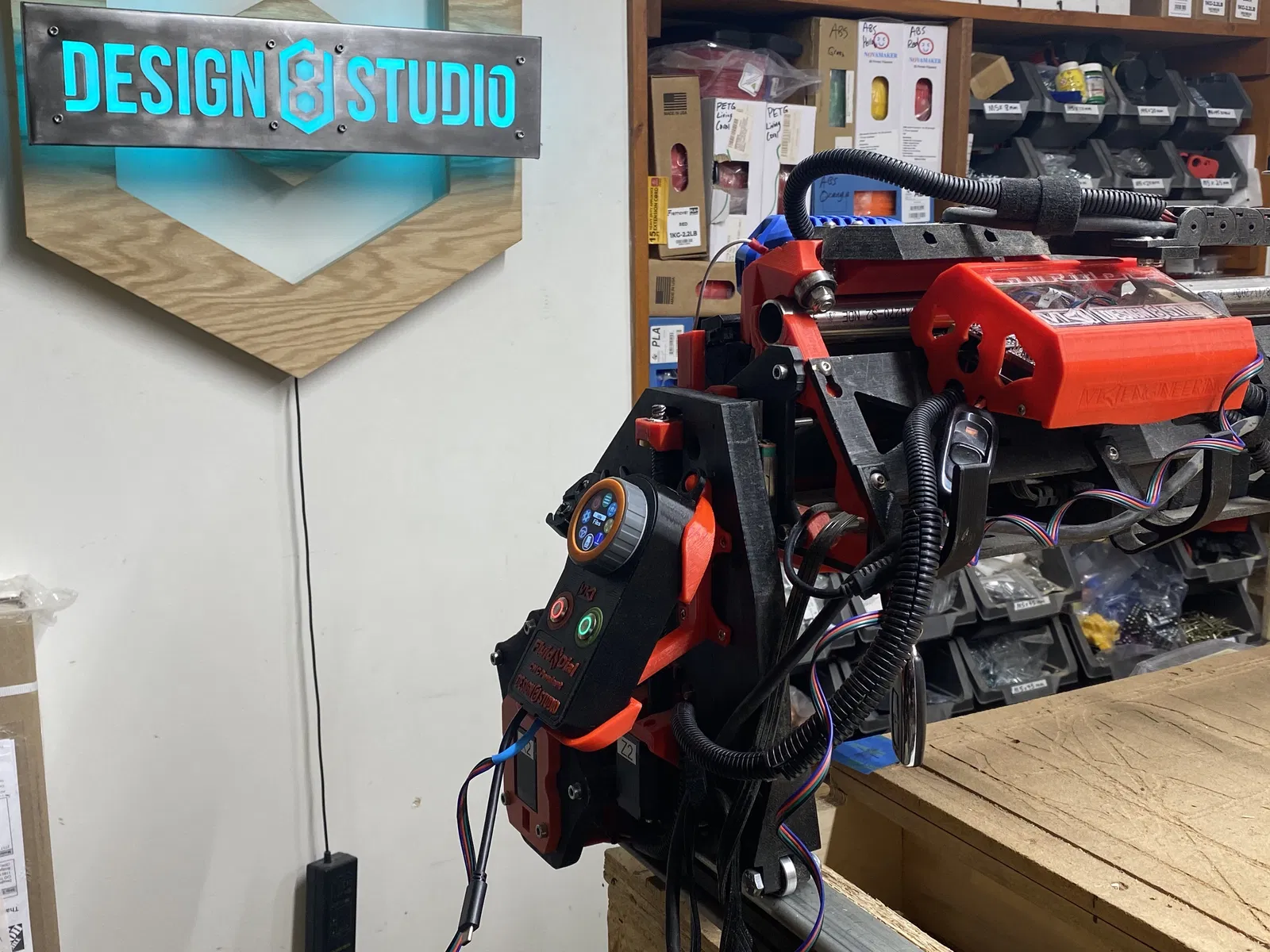

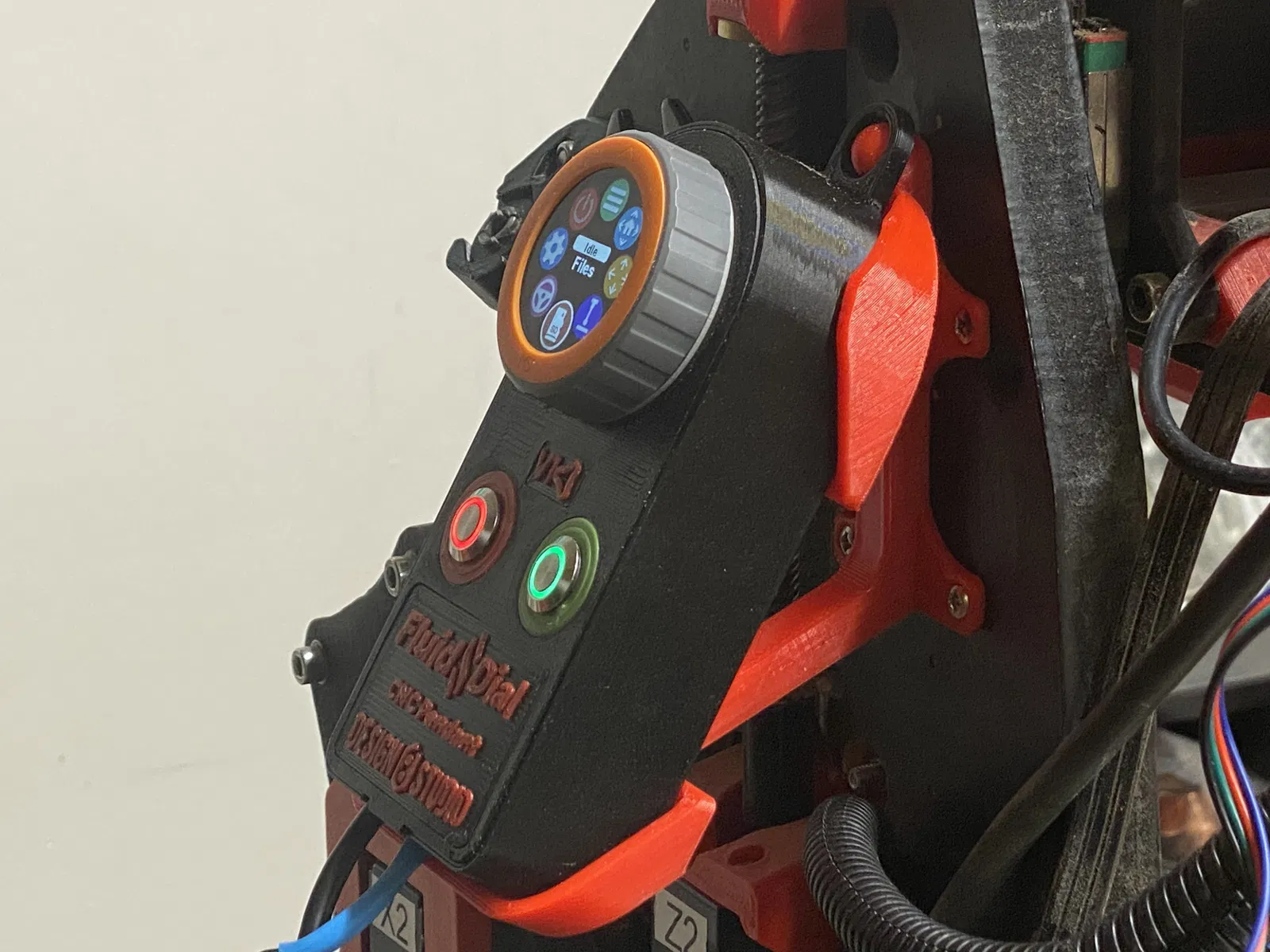

Đế đỡ này được thiết kế để giữ vòng quay FluidNC trên mặt YZ của máy CNC LowRider v3.

Nó không chỉ để đỡ mà còn để giữ chặt bằng cách sử dụng 8 bộ nam châm tròn nhỏ, thường dày 2mm x đường kính 5mm — tổng cộng 16 nam châm nhỏ.

Liên kết liên kết này dẫn đến nam châm được sử dụng:

https://amzn.to/3NSjTbe

Để nam châm hoạt động, bạn cũng cần một phiên bản sửa đổi của đáy hộp, được bao gồm ở đây. Nếu bạn vẫn cần mặt trên, một số biến thể của nó có sẵn tại đây:

/3d-model/vo-cho-fluid-dial-cnc-pendant-cho-fluidnc-dua-tren-m5-stack-dial-co-logo-in-duoc-nut-noi-bat-v10

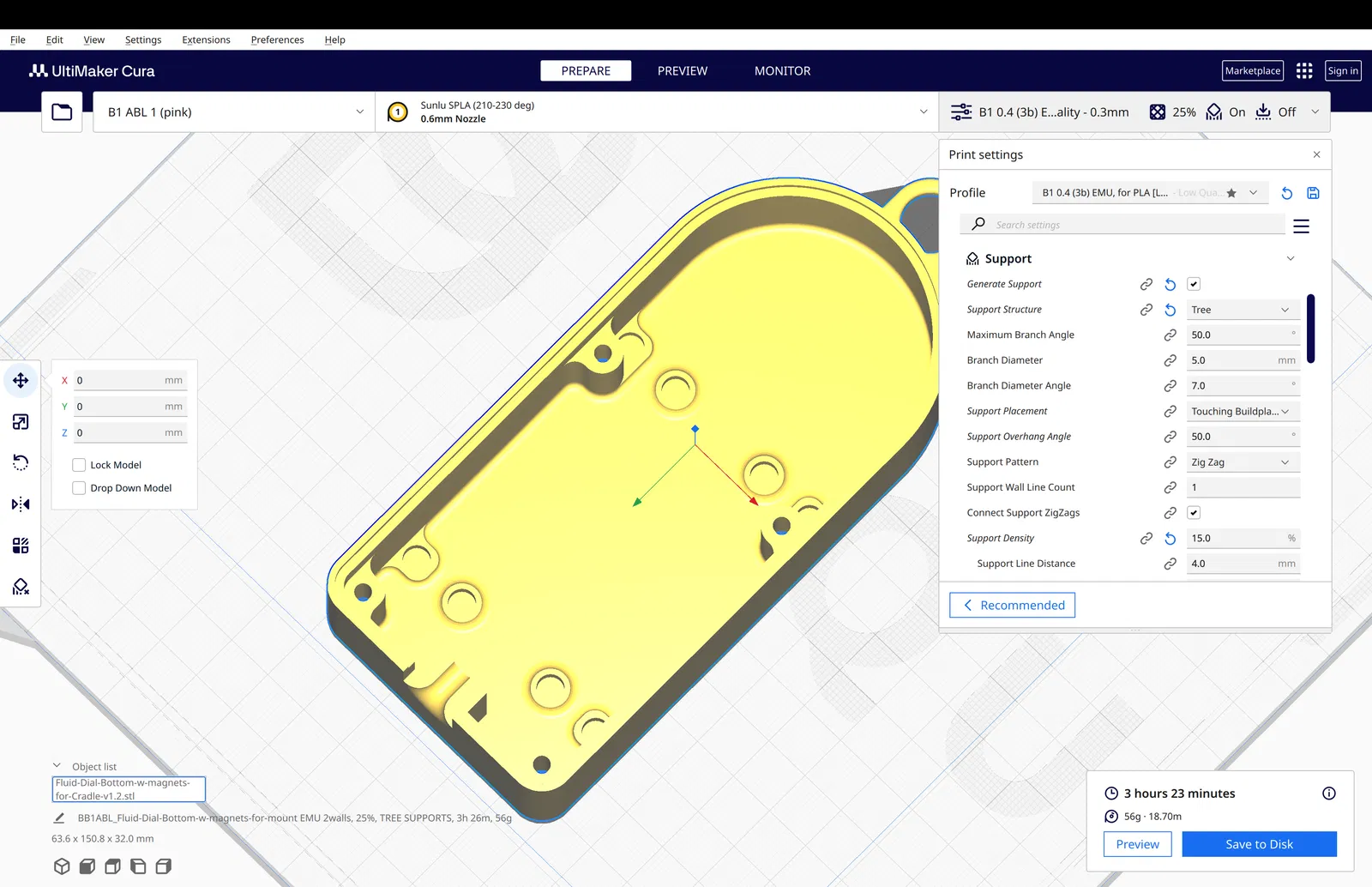

Đáy hộp sửa đổi thêm các khe lõm cho 8 nam châm để gắn keo CA vào mặt dưới bên trong. Có 8 khe nam châm tương ứng trên thiết kế đế đỡ này.

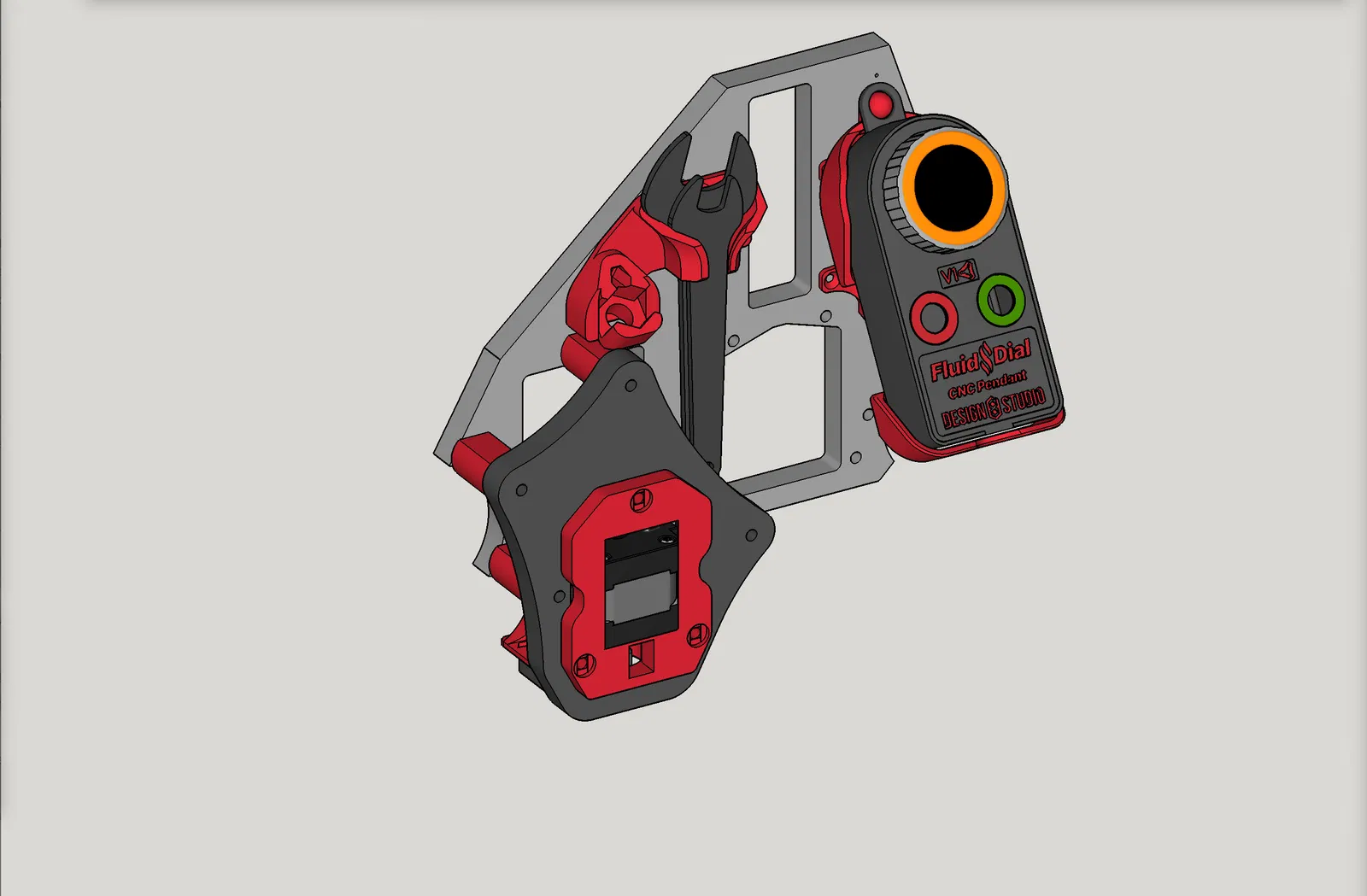

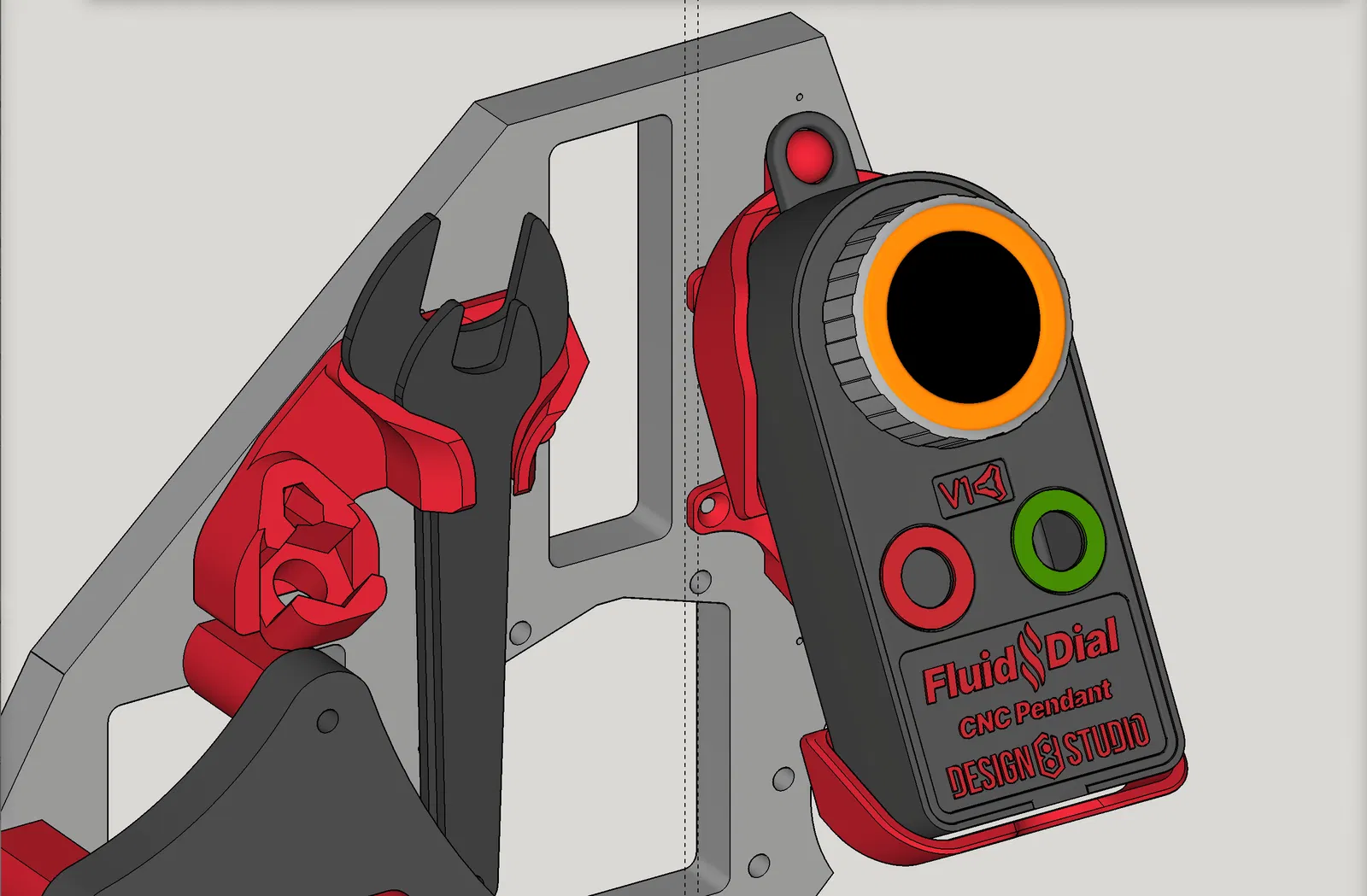

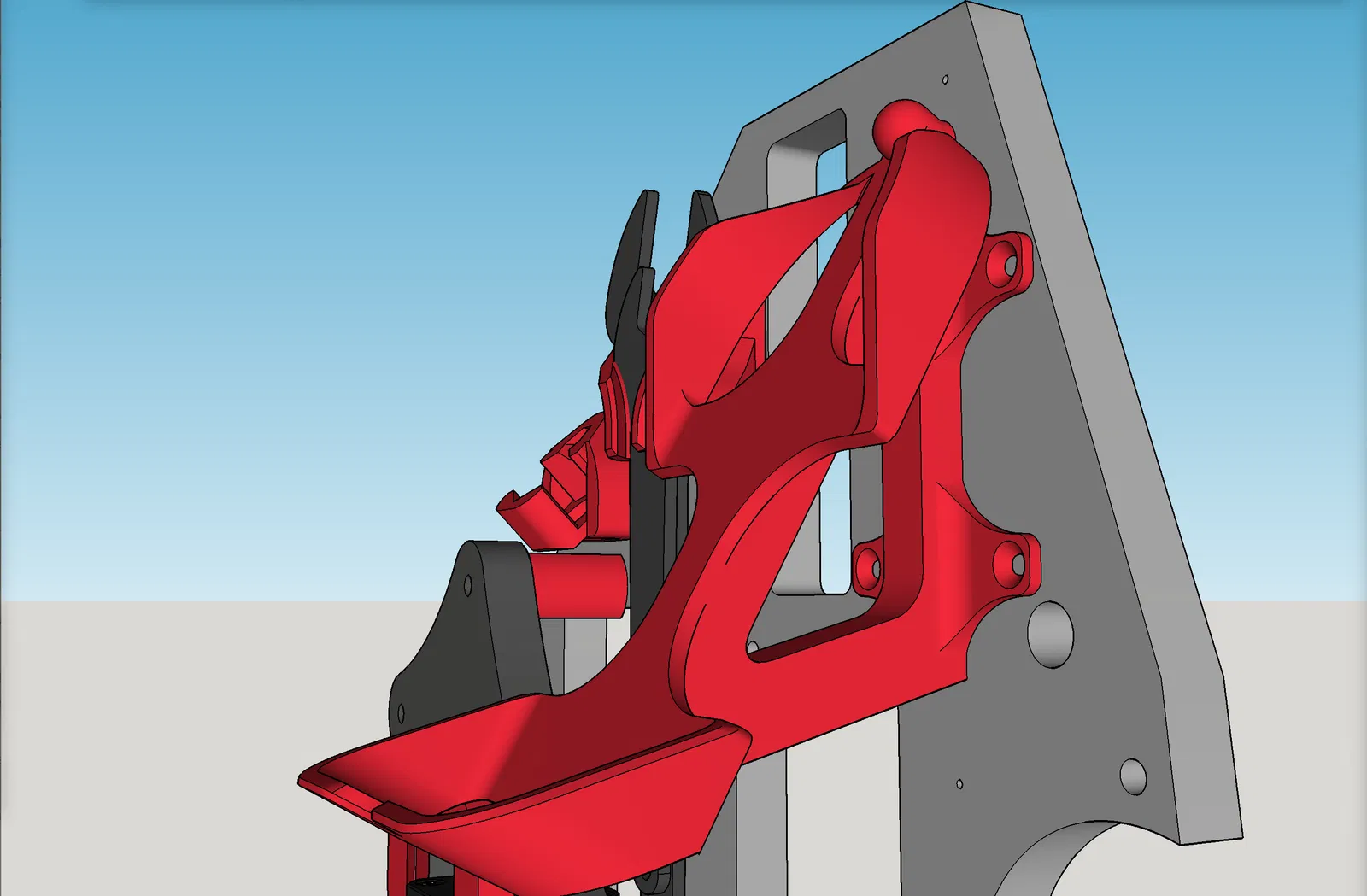

Vị trí trên mặt YZ:

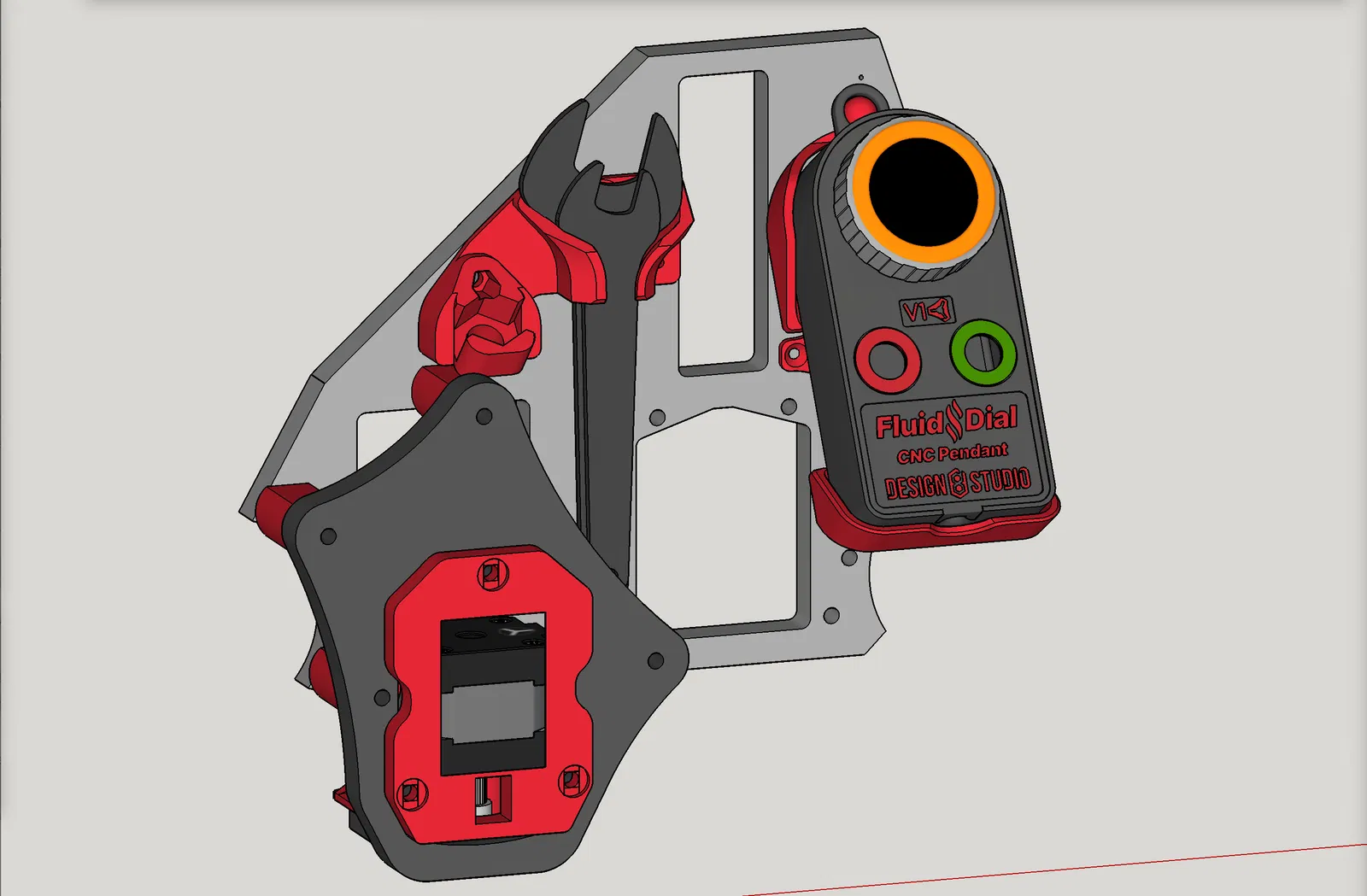

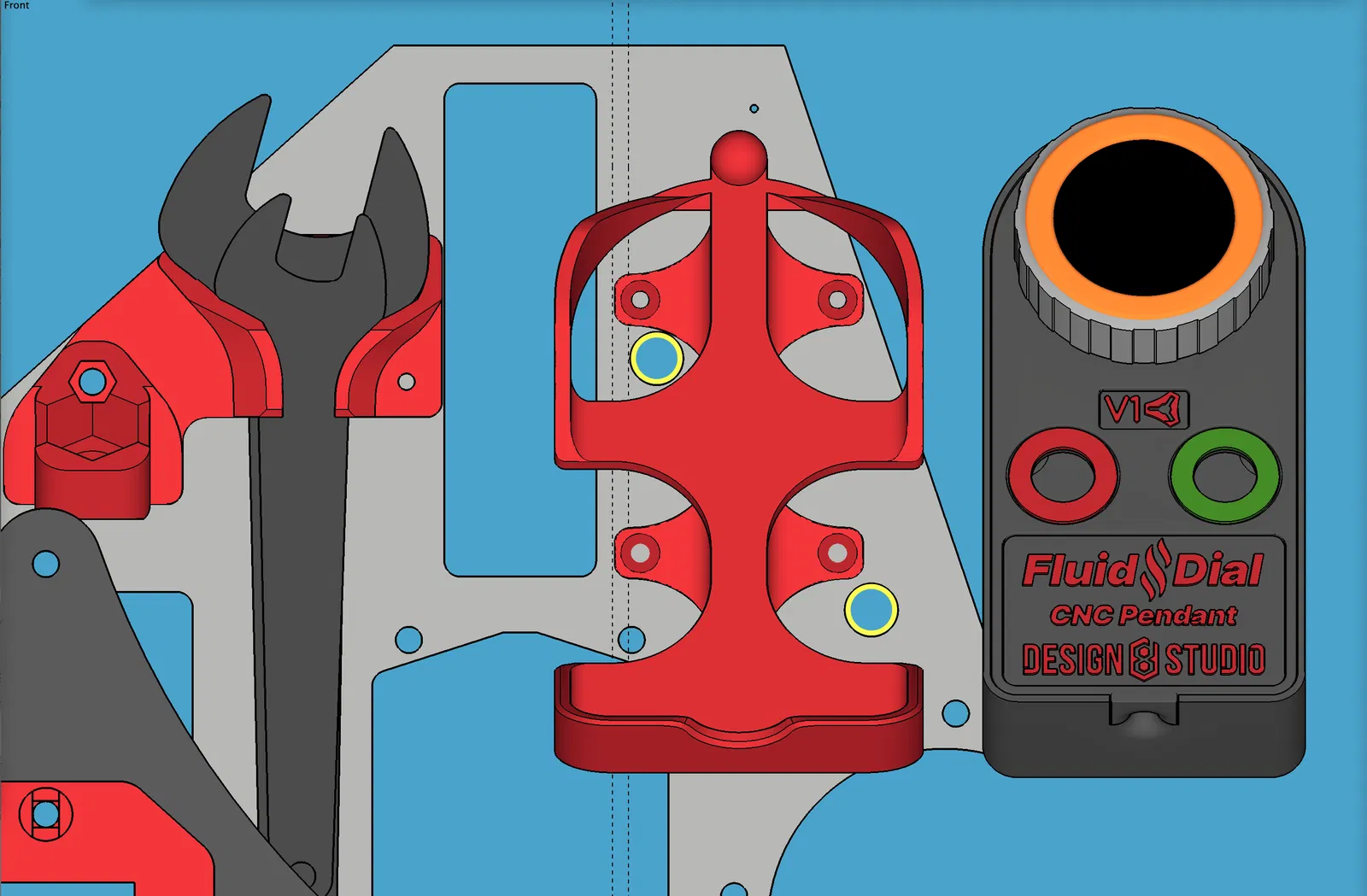

Có hai yếu tố quan trọng để đặt vị trí tốt.

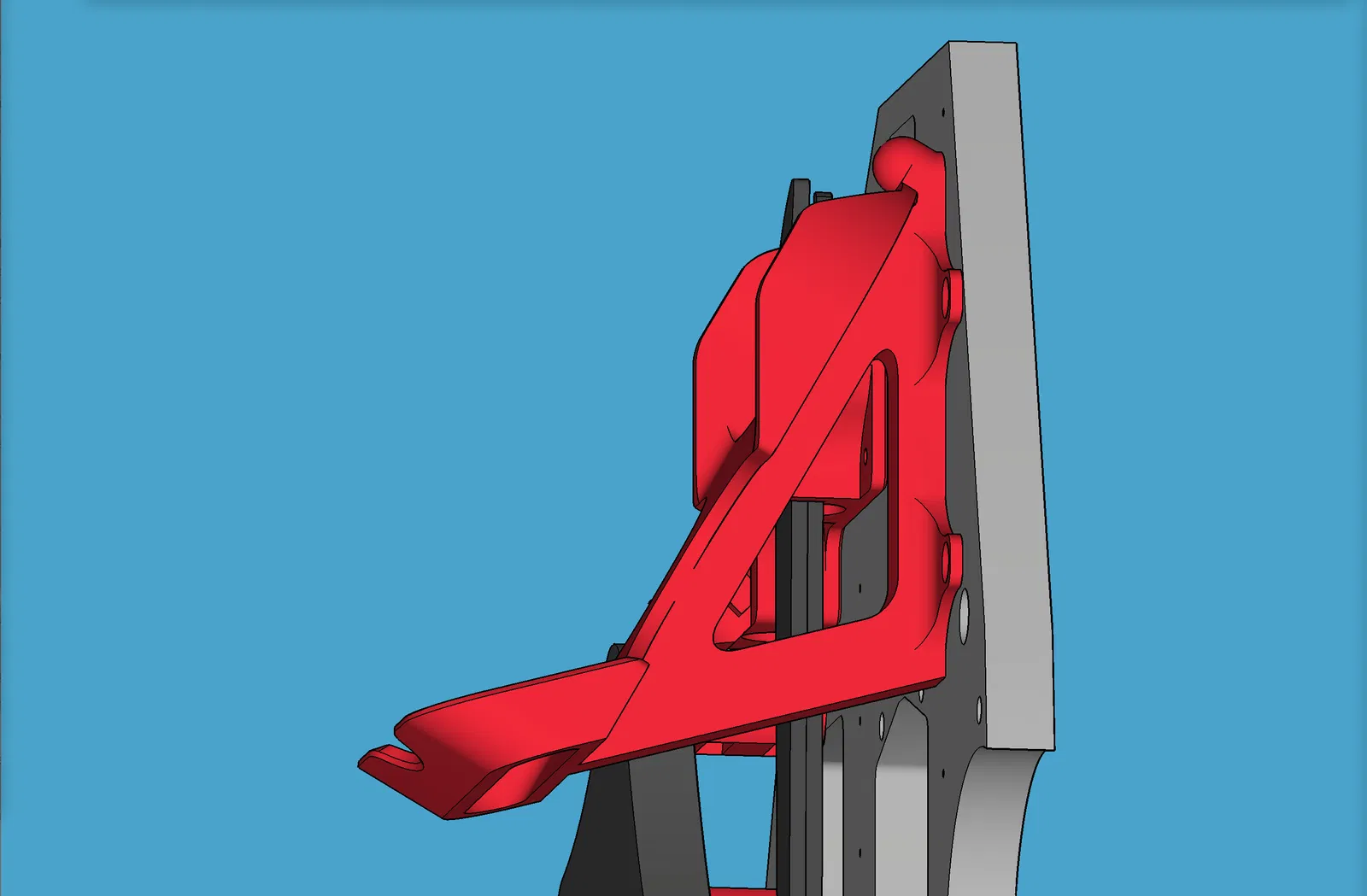

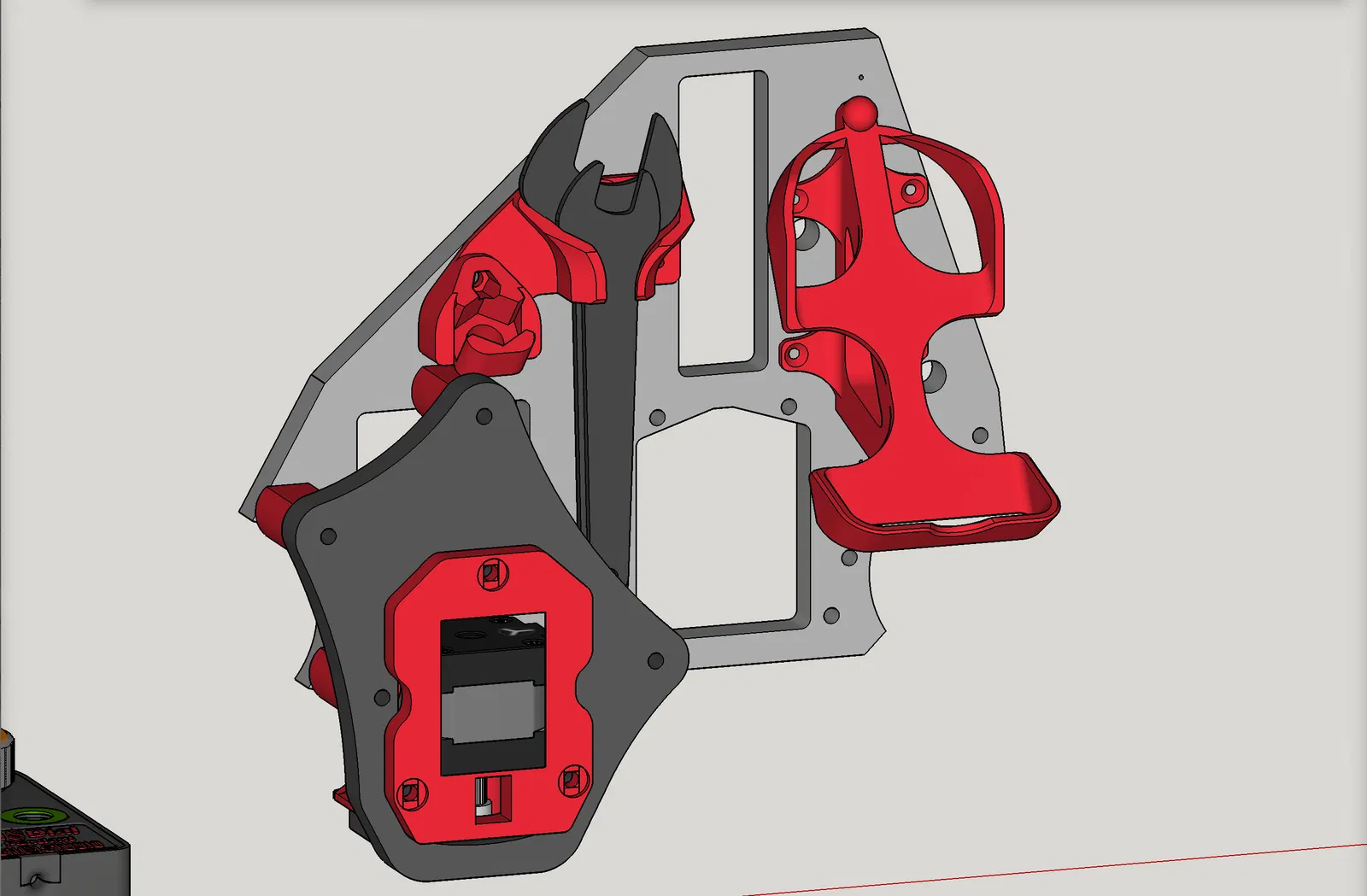

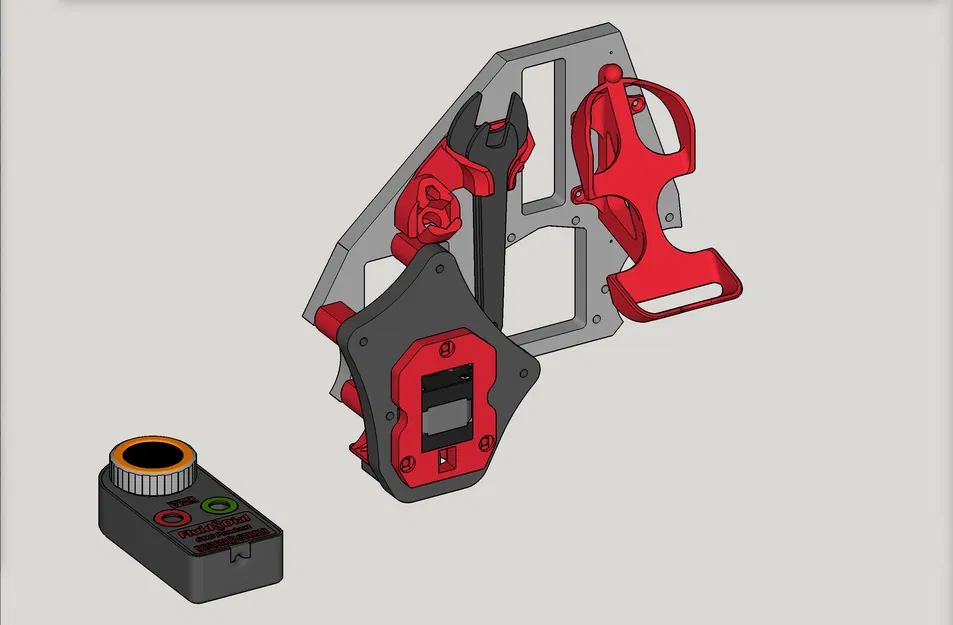

Yếu tố quan trọng đầu tiên là tránh mọi khả năng va chạm giữa đế đỡ mới và trục vít XZ hiện có của bạn. Hai phiên bản của trục vít có thể được nhìn thấy trong hình ảnh bên dưới:

Giả sử máy LowRider của bạn đã được lắp ráp và hoạt động, bạn nên nâng chiều cao Z của khung để trục vít được định vị sao cho bạn có thể nhìn thấy chính xác cách đặt đế đỡ mới của mình để cách xa nó đủ.

Vì tôi đã khoan trước và lắp đặt nguyên mẫu thế hệ đầu tiên của đế đỡ, không có thành bên như thế hệ hiện tại, phiên bản cũ đó có thể đặt rất gần trục vít. Sau đó, khi tôi lắp đặt thiết kế hiện tại có thành bên, sử dụng các lỗ đã khoan trước, tôi gặp sự cố va chạm và phải gọt một phần nhỏ của đế đỡ của mình. Do đó, tôi chỉ có thể đoán chính xác khoảng cách (tính từ lỗ hở cho trục vít trên mặt YZ) mà bạn cần đặt đế đỡ. Tôi đoán khoảng 1/8
