Ống nối Modul (Giống Loc-line)

Mô tả

Hose dạng Loc-line là loại ống mềm công nghiệp xài trong mấy máy sản xuất để dẫn nước làm mát chính xác tới chi tiết và dụng cụ trong lúc làm việc.

Nhưng mấy loại hose này cũng có thể xài như mấy cánh tay trợ thủ đắc lực để giữ chi tiết, dụng cụ hay bất cứ thứ gì mày muốn trong xưởng cá nhân cũng như trên bàn lắp ráp công nghiệp.

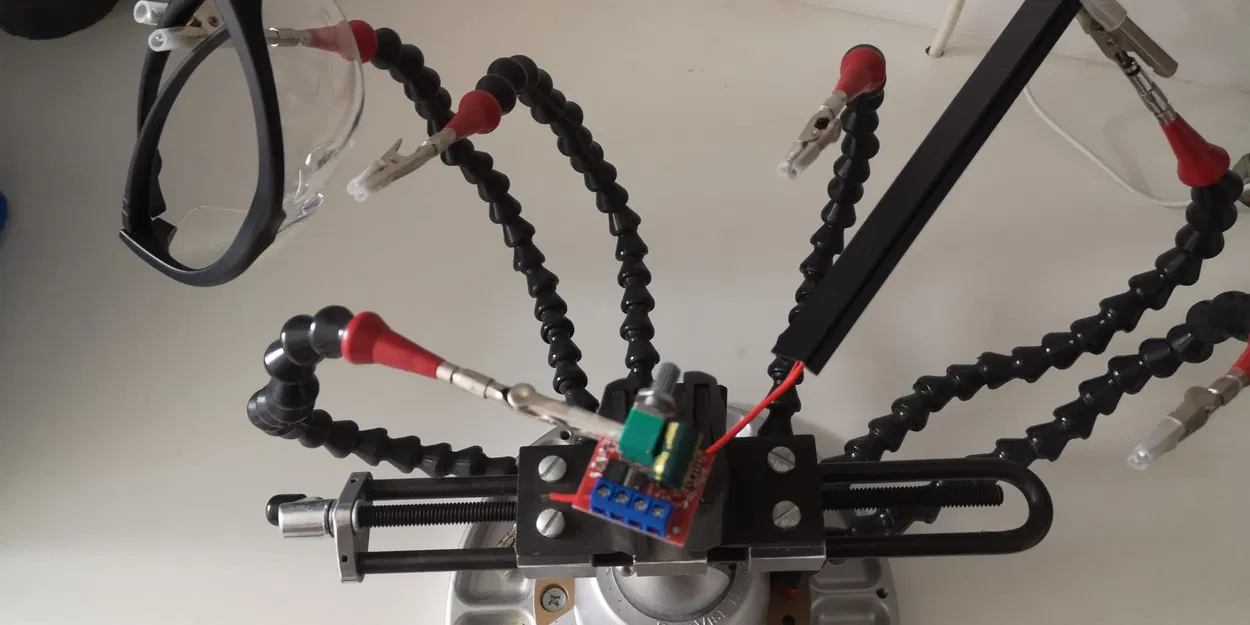

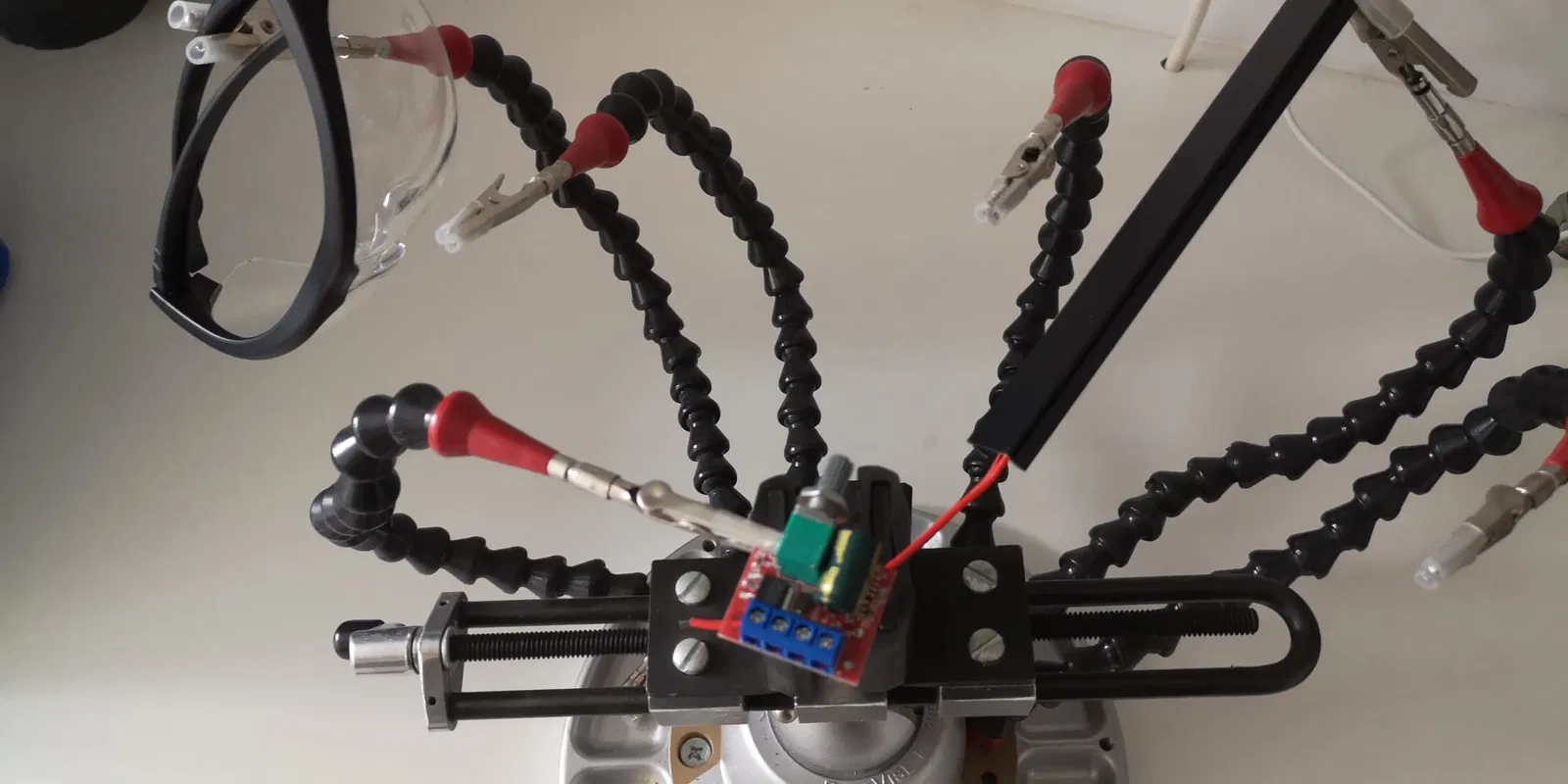

Tui hay xài nó lúc hàn để giữ mấy cái linh kiện, cái đèn pin hay kính bảo hộ chẳng hạn. Thậm chí mày còn có thể luồn dây điện qua mấy cái khớp nối này nữa.

Mấy cái hose "xịn" theo kiểu "OEM" thì mắc lắm nhưng mà cũng có mấy giải pháp rẻ hơn trên thị trường. Tuy nhiên, không phải lúc nào cũng tiện vì mày muốn một giải pháp tùy chỉnh hơn (màu sắc và chiều dài như tui chẳng hạn), hoặc đơn giản là vì thời gian và chi phí vận chuyển cao (như tui luôn).

Nói chung, in ra mấy cái khớp nối của riêng mình còn rẻ và tiện hơn là đi tìm mấy cái tương thích rồi mua chỗ này chỗ kia.

Đó là lý do tui bắt đầu làm đi làm lại mấy cái khớp nối đơn giản để cuối cùng thiết kế ra mấy cái này.

Trong tương lai, tui sẽ cố gắng làm ra một bộ sưu tập lớn các khớp nối tương thích để in.

Phiên bản

Mô tả

Ngày

A.1

Phát hành ban đầu

12/08/2021

A.2

Thêm đầu kẹp chuối (đang thử nghiệm)

28/01/2024

Hướng dẫn in

1. Khớp nối
   • PETG cho độ cứng.
   • Chiều cao lớp: 0,2 mm
   • 2 lớp viền
   • Không cần support
   • 100% infill
   • Vết nối (retraction): ngẫu nhiên

Lắp ráp

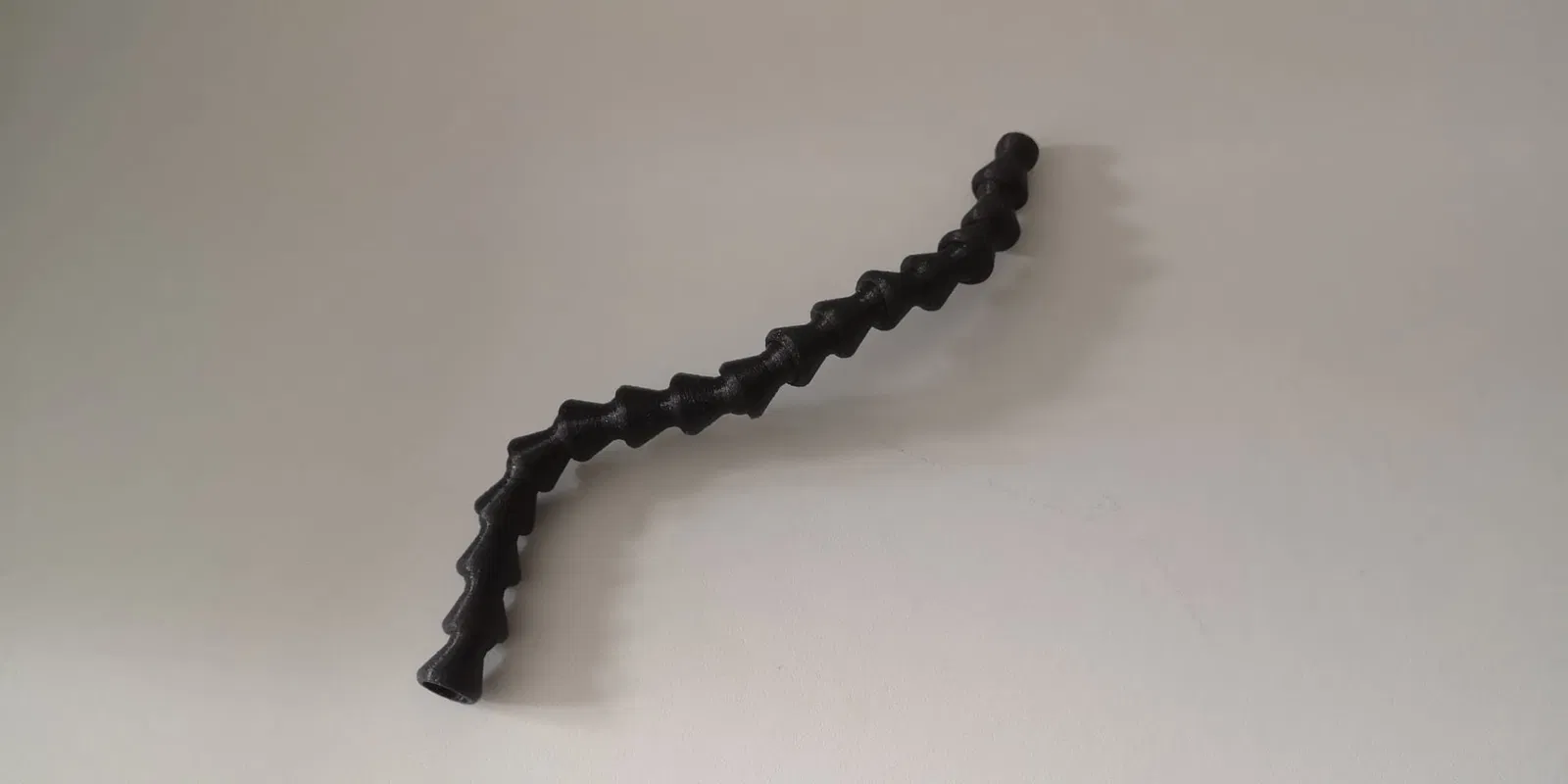

1. Căn 2 khớp nối (viên bi trên đầu nối) khá thẳng hàng, theo trục.
2. Sau đó, chỉ cần ấn mạnh các bộ phận cho đến khi viên bi được bao trọn hoàn toàn bên trong các khớp nối.
3. Cố gắng di chuyển chúng một chút để ép lần đầu tiên dù hơi cứng. Sau đó sẽ trơn tru.

Độ chắc chắn khi giữ

Để có độ chắc/mịn hơn hoặc ít hơn, người ta thường bôi chất bôi trơn vĩnh cửu.

Trong trường hợp này, nó sẽ không hoạt động tốt như vậy. Vì vậy, tui đã cung cấp các "phiên bản" khác nhau của các khớp nối liên quan đến độ chắc chắn khi giữ của chúng.

• Loại nhẹ rất mịn/linh hoạt để định hướng nhưng không thực sự "chắc chắn" để giữ vật nặng (linh kiện điện tử nhẹ thì ok nhưng không phải PCB chẳng hạn).
• Loại cứng có thể giữ vật nặng/linh kiện khá tốt nhưng khó định hướng hơn.

(Tui sẽ cố gắng thêm dữ liệu/số đo chính xác hơn về điểm này)

Lưu ý

• Không tương thích với Loc-line và Snapline "OEM".

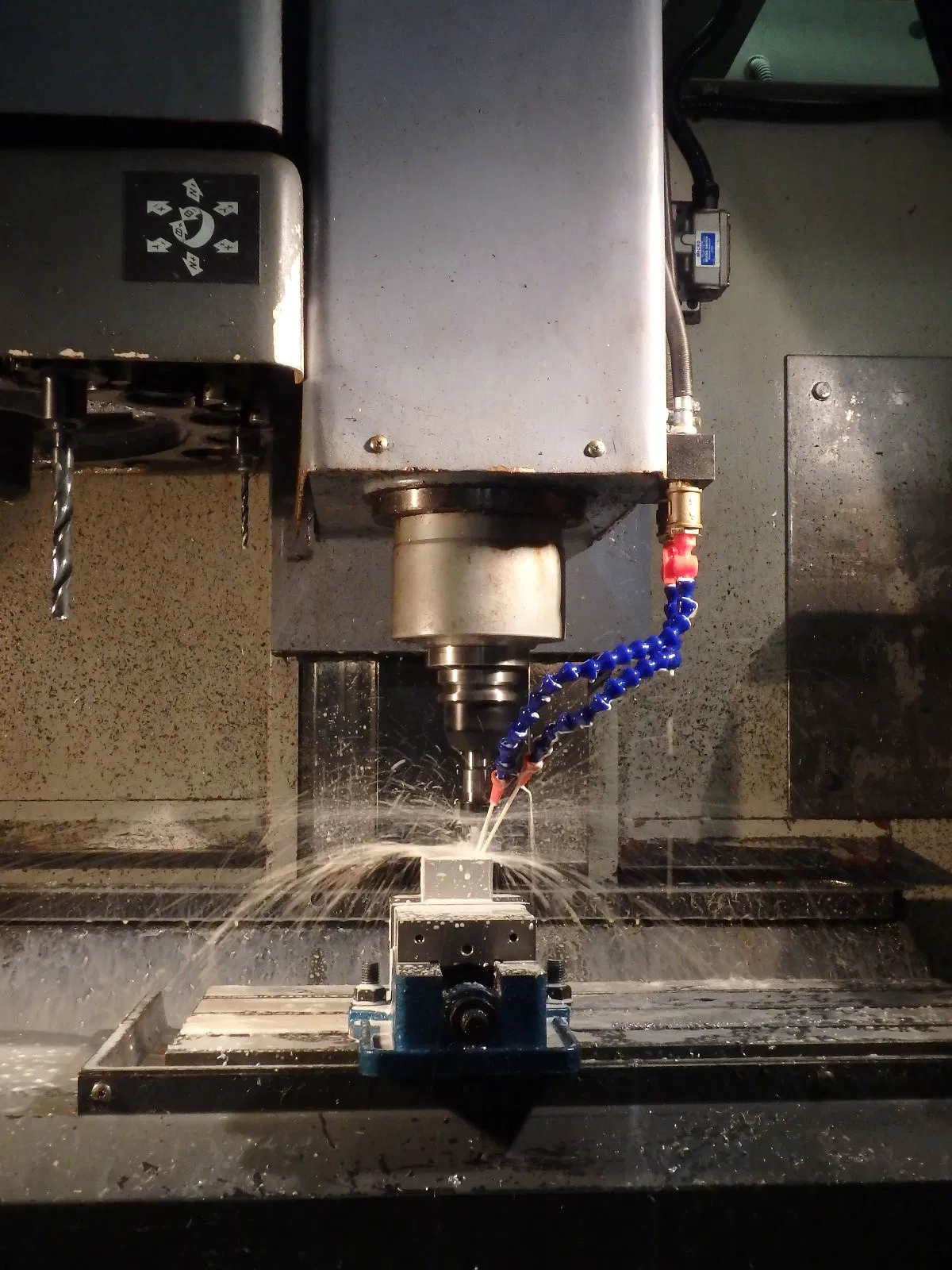

• Ảnh máy CNC từ Máy ảnh Phòng Lab Helsinki Hacklab (Flickr)

Chúc mày in vui vẻ !
