Giá đỡ Kênh gió MAK Vector cho Flying Bear Reborn 2

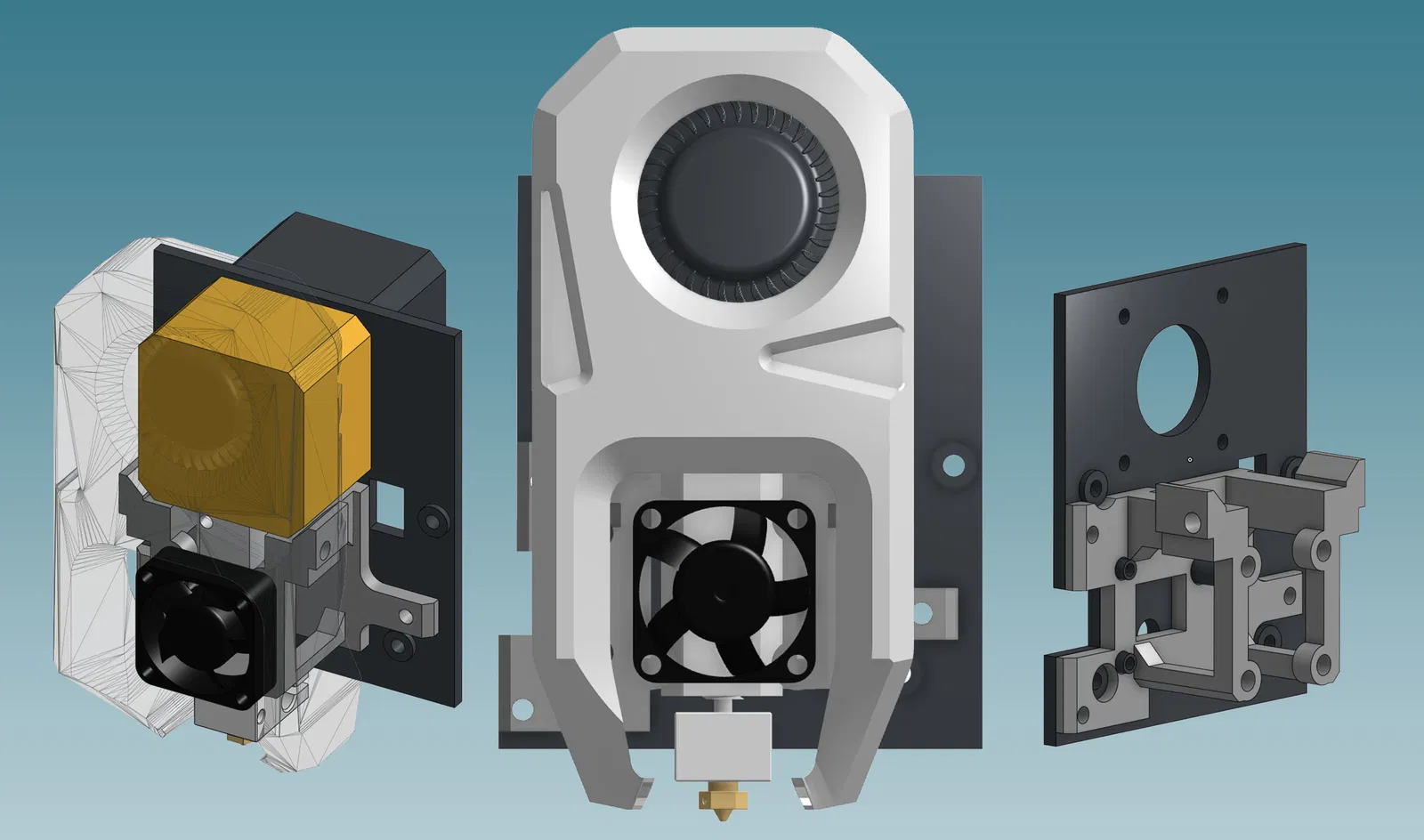

Mô hình này là một bộ gắn tùy chỉnh cho Kênh gió MAK Vector cho Flying Bear Reborn 2. Kênh gió MAK Vector (phiên bản mỏng) sử dụng quạt thổi 5015 để làm mát bộ phận và vừa vặn hoàn hảo với kích thước của Reborn 2. Link đến Kênh gió MAK Vector: https://www.f3d.vn/3d-model/129510-ong-dan-mak-vector-gia-do-orbiter-v20-v6-volcano-cho-creality-ender-3 Cảm ơn M.Kayed vì Kênh gió MAK Vector: https://www.printables.com/de/@MKayed_413979 Xin cảm ơn cộng đồng Đức tại https://forum.drucktipps3d.de/forum/ đã giúp đỡ tôi rất nhiều trong quá trình sửa đổi Reborn 2. ### Chi tiết mô hình Mô hình bao gồm 1 phần: 1. R2_MAK_Vector_Duct_Mount: Bộ gắn tùy chỉnh cho Kênh gió MAK Vector Bạn sẽ tìm thấy cả hai tệp STL và STEP. Vì vậy, bạn có thể dễ dàng in các bộ phận hoặc sửa đổi chúng. ### Phần cứng cần thiết Đai ốc ren (Heat set inserts) 6x: M3 x 4.6 mm (đường kính) x 5.7 mm (chiều dài) * Nơi mua?: Tôi chỉ cần mua một bộ đai ốc ren từ Amazon

• Vít đầu ống kính / Vít đầu trụ (loại nào cũng được) 3x M3 x 8 mm: Để lắp bộ gắn vào tấm kim loại trên carriage của Reborn 2 2x M3 x 8 mm: Để lắp kênh gió vào bộ gắn 4x M3 x 15-16 mm: Để lắp quạt tản nhiệt 3010 ### Dụng cụ cần thiết Máy hàn để lắp đai ốc ren
• Một vài mũi khoan để làm sạch lỗ trong trường hợp vật liệu chảy quá nhiều
• Bộ lục giác / tua vít
• Giấy nhám hoặc dũa để làm sạch các bộ phận đã in ### Hướng dẫn in * 20% Infill
• .2mm độ cao lớp
• hỗ trợ đầy đủ
• PETG hoặc tốt hơn (tùy thuộc vào điều kiện nhiệt độ của bạn) ### Hướng dẫn lắp đặt Chuẩn bị Bước-1: In và chuẩn bị Kênh gió MAK Vector: https://www.f3d.vn/3d-model/129510-ong-dan-mak-vector-gia-do-orbiter-v20-v6-volcano-cho-creality-ender-3 Bước-2: Rút/loại bỏ tất cả filament khỏi đầu in. Bước-3: Tháo tấm đầu in khỏi tấm carriage ray tuyến tính của Reborn 2. Bước-4: Tháo khung kim loại quạt, bộ tản nhiệt (hotend) và cảm biến giới hạn X (X endstop). Lắp đặt Bước-5: Làm sạch bộ gắn đã in và đảm bảo kích thước lỗ phù hợp. Bước-6: Lắp các đai ốc ren vào bộ gắn. Bước-7: Vặn bộ gắn vào tấm đầu in bằng cách sử dụng các lỗ của khung kim loại quạt ban đầu và với các vít M3 x 8mm. Bước-8: Lắp cảm biến giới hạn X. Bước-9: Lắp bộ tản nhiệt (đừng quên lắp lại ống PTFE). Bước-10: Vặn quạt 3010 bằng các vít M3 x 15-16 mm vào bộ gắn. Bước-11: Lắp Kênh gió MAK Vector đã lắp sẵn với vít M3 x 8 mm vào bộ gắn. Bước-12: Lắp lại tấm đầu in vào tấm carriage ray tuyến tính của Reborn 2. Bước-13: Tùy thuộc vào quạt 5015 được lắp đặt, bạn có thể cần điều chỉnh firmware của máy in. Gợi ý: Đối với hầu hết các quạt 5015, giá trị khởi động 0.1s và tần số 100 Hz là một lựa chọn tốt. Bước-14: Kiểm tra Kênh gió MAK Vector mới lắp đặt của bạn (ví dụ: bằng lệnh gcode M106).
