Kẹp giữ ống Bowden và cáp CANbus / USB

Kẹp giữ ống Bowden và cáp CANbus.

Thường thì việc chuyển đổi từ thiết lập thông thường với vô số dây cáp vào các chuỗi cáp có thể hơi khó khăn vì có một số thách thức với việc này.

Những thứ nhỏ bé có thể tạo nên sự khác biệt lớn.

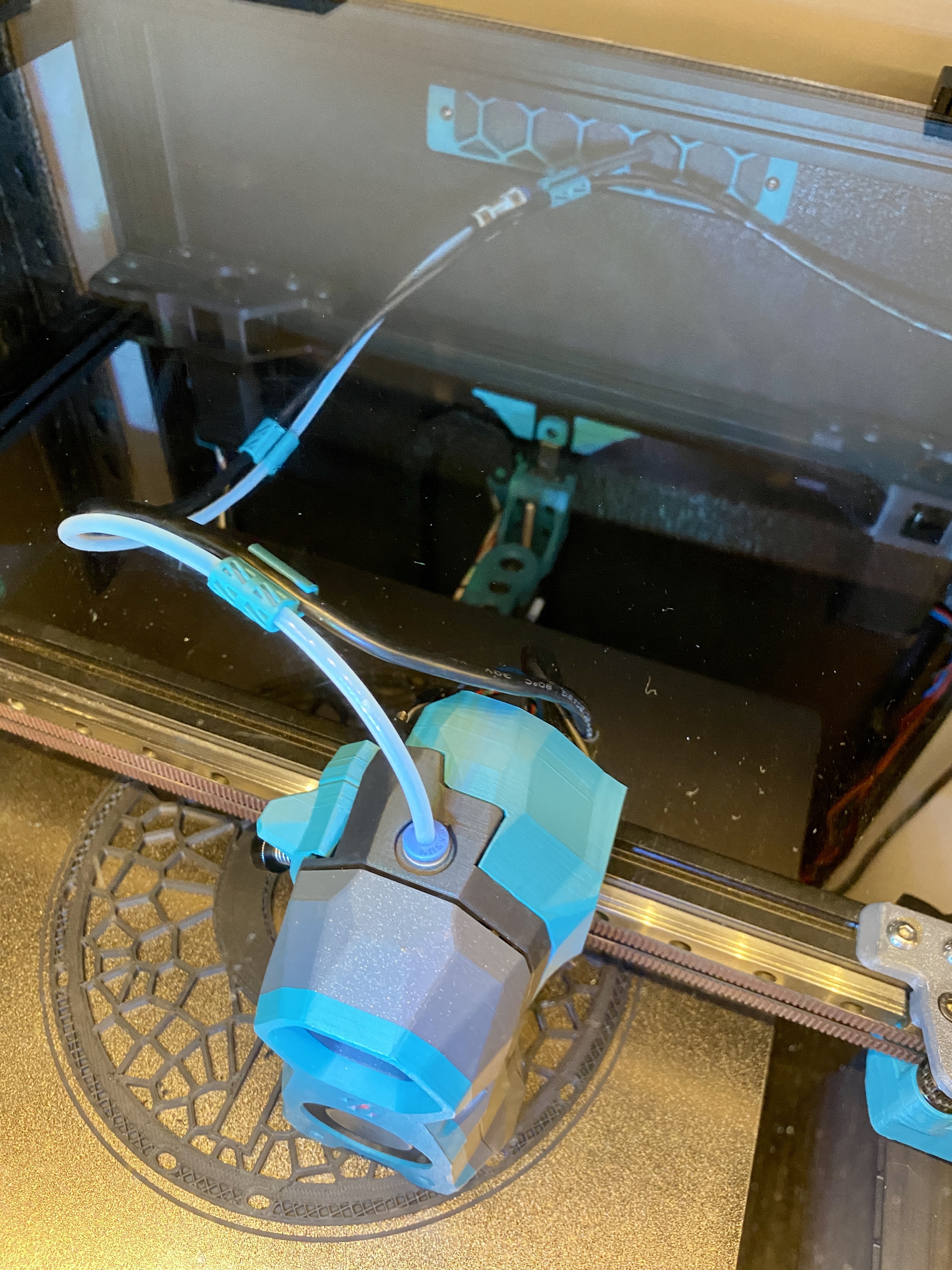

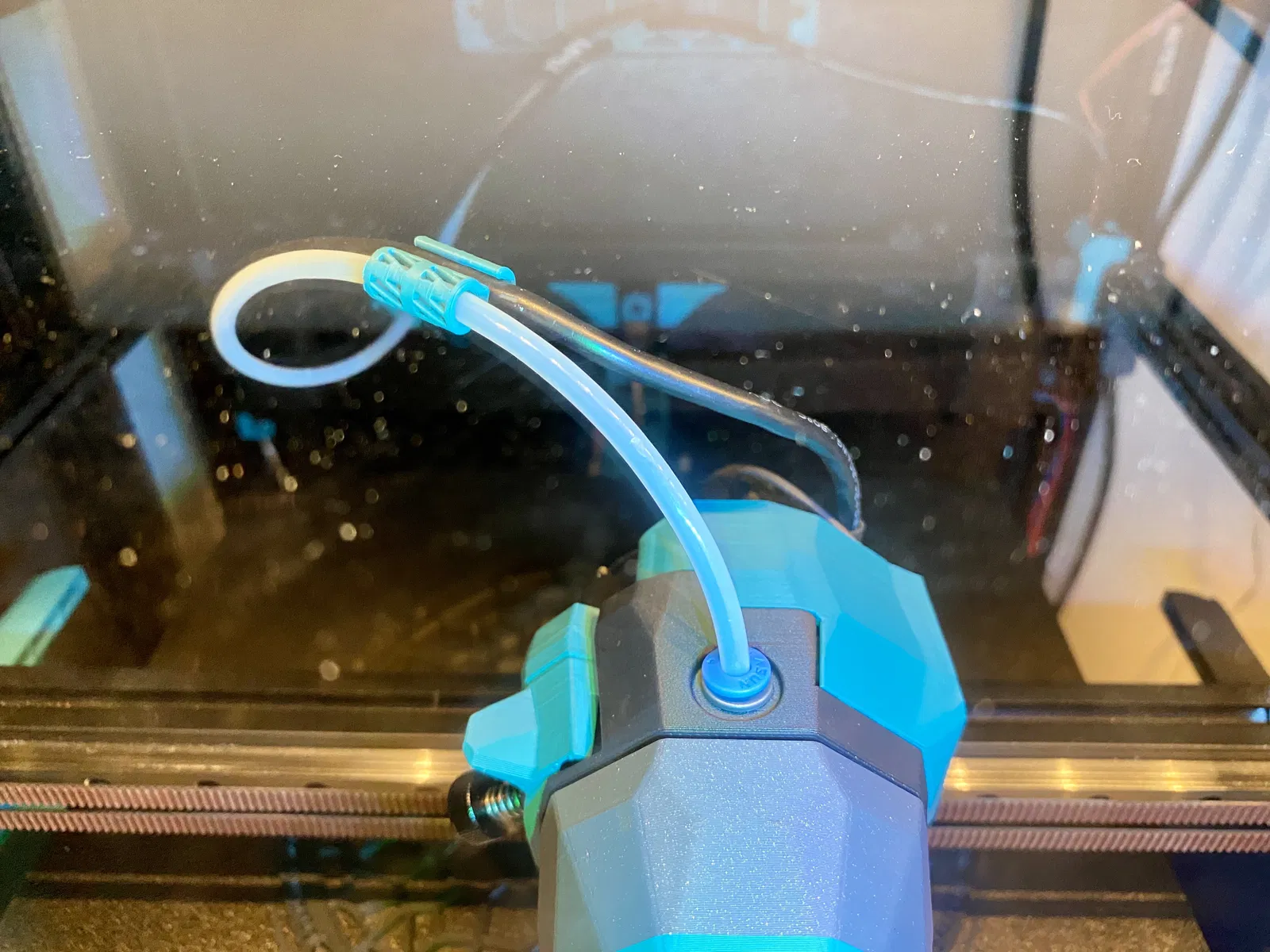

Thứ mà sự đơn giản này giải quyết và khắc phục hiệu quả hơn cả là cách sắp xếp ống Bowden và cáp CANbus / USB bị chảy xệ và ngăn chúng bị hư hại trong quá trình di chuyển của đầu in.

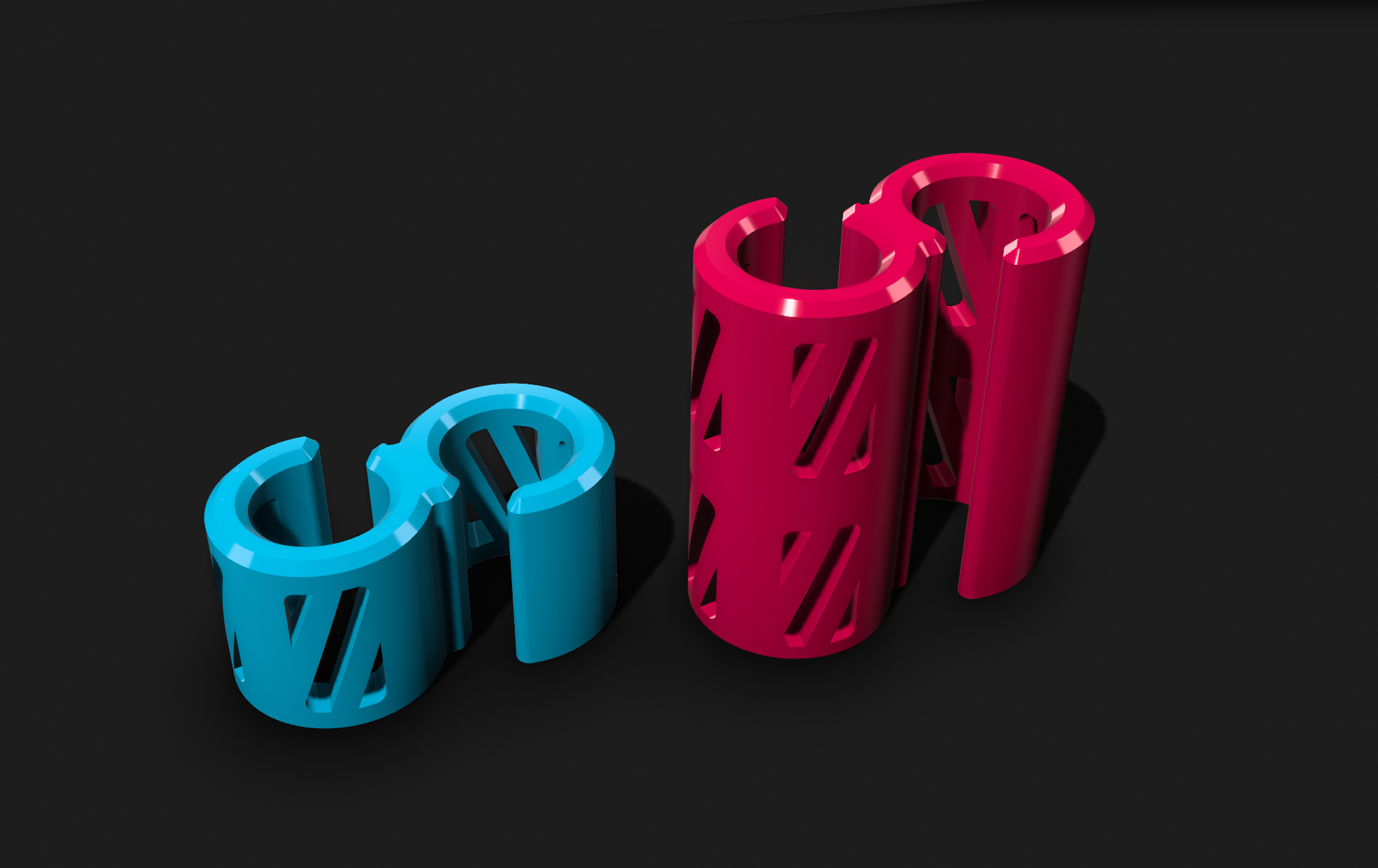

Kích thước

• OD 4mm, ID 2.5mm, dài 16mm
• OD 4mm, ID 2.5mm, dài 8mm

BOM (danh sách vật liệu)

Bộ phận in

• In 2 - 4 kẹp, tùy thuộc vào kích thước máy in của bạn và do đó là độ dài ống Bowden và cáp.

HƯỚNG DẪN IN ẤN

Đây là những hướng dẫn in để bạn làm theo nhằm có được thành công tương đối với việc in các bộ phận:

QUÁ TRÌNH IN 3D

FDM (mô hình lắng đọng nóng chảy)

LOẠI RUỘT (INFILL TYPE)

Lưới (Grid), Xoáy (Gyroid), Tổ ong (Honeycomb), Tam giác (Triangle) hoặc Lập phương (Cubic)

VẬT LIỆU

Máy in có khoang kín — ASA, ASA-CF, ABS, ABS+, ABS-CF

Máy in không có khoang kín — PLA, PLA+ hoặc PETG

PHẦN TRĂM RUỘT (INFILL PERCENTAGE)

40% - 60%

ĐỘ CAO LỚP (LAYER HEIGHT)

Khuyến nghị: 0.2mm

SỐ LỚP TƯỜNG (WALL COUNT)

Khuyến nghị: 4

LỚP ĐỈNH/ĐÁY LIỀN KHỐI (SOLID TOP/BOTTOM LAYERS)

Khuyến nghị: 5

CHIỀU RỘNG ĐÙN (EXTRUSION WIDTH)

Buộc 0.4mm

Lưu ý thêm về hướng dẫn in

Số lớp tường là 4 là yêu cầu bắt buộc tuyệt đối để đảm bảo tính toàn vẹn cấu trúc của các bộ phận. Không cần phải làm quá mức với việc này. 4 lớp tường là hoàn toàn ổn cho mẫu này.

NHẬT KÝ THAY ĐỔI

Ngày

Thay đổi

28.01.2024

Phiên bản đầu tiên (Rev1)
