Vỏ cho Bảng Mạch Nguyên Mẫu PCB Mini ElectroCookie

Nếu bạn in theo hướng được cung cấp, bạn sẽ không cần đến support.

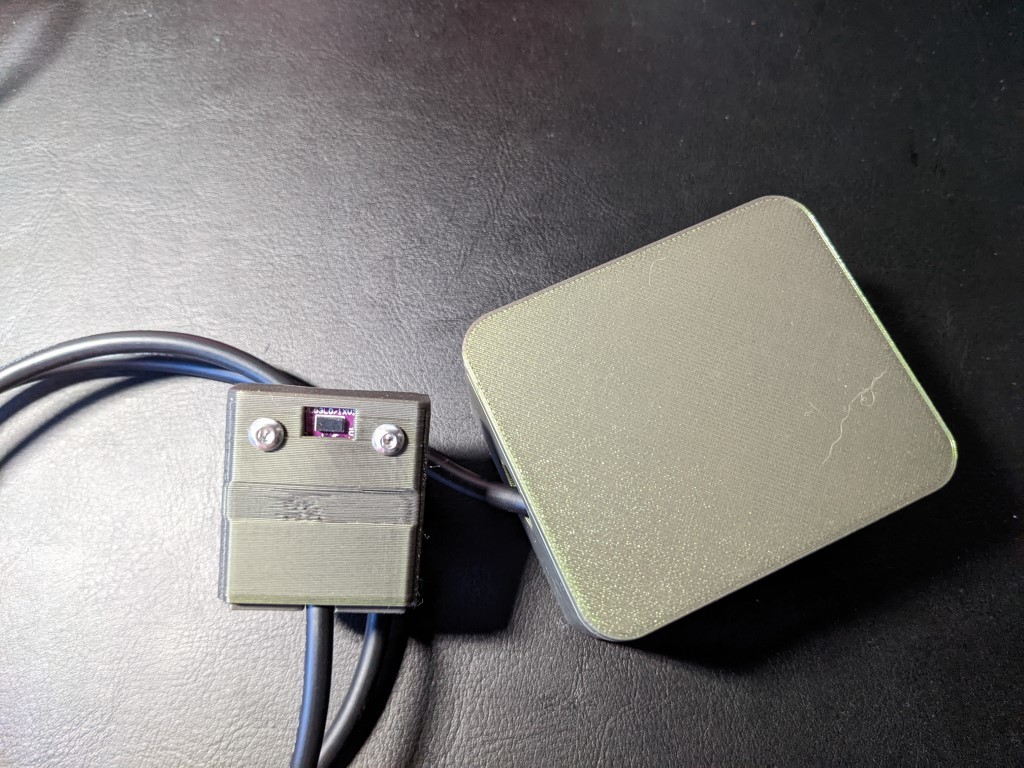

Ngoài ra, trong ảnh còn có Vỏ cho cảm biến VL53L0X Time-of-Flight (TOF) của mình.

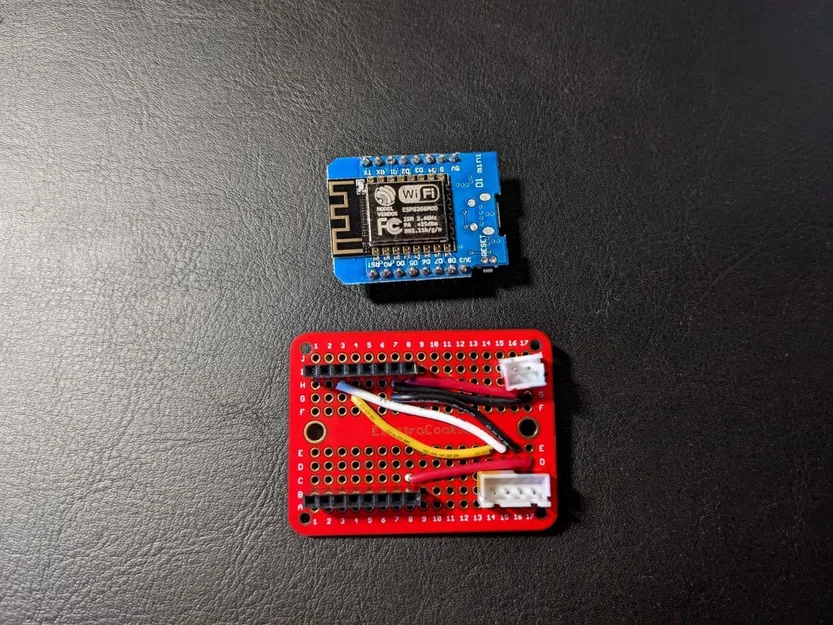

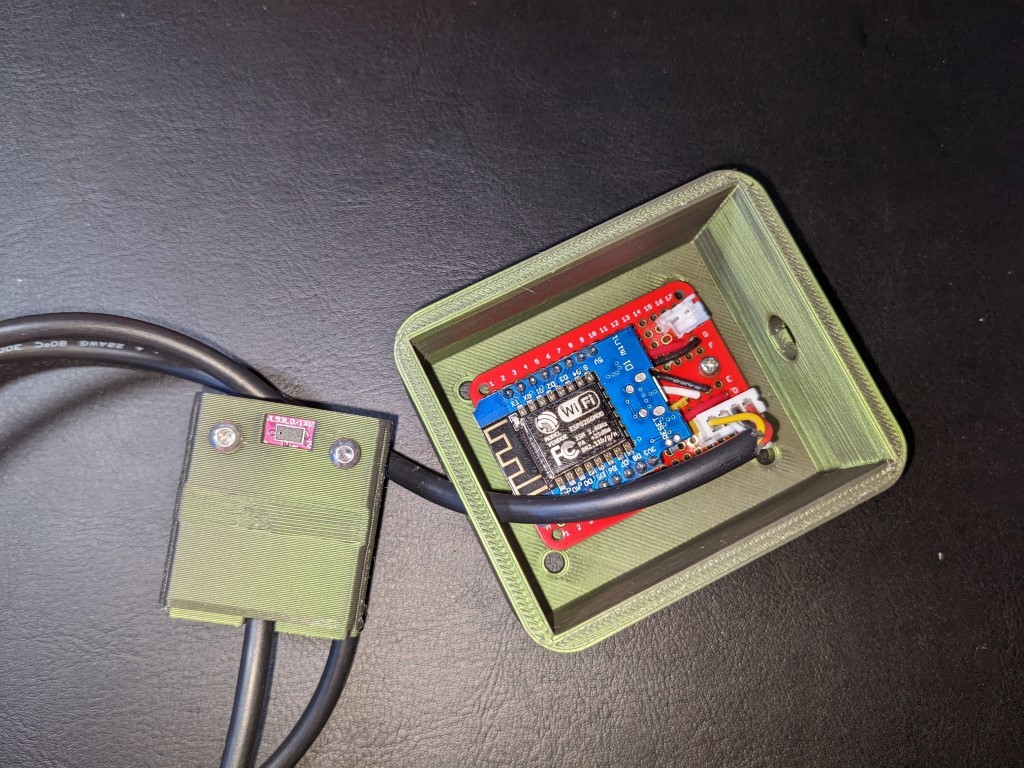

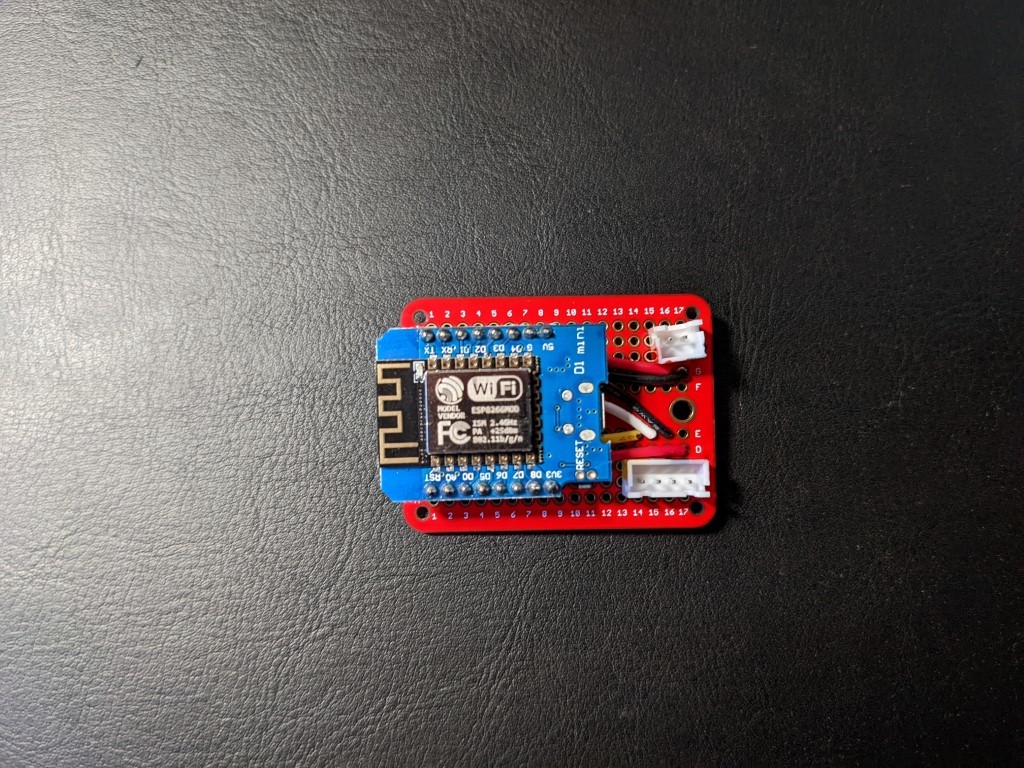

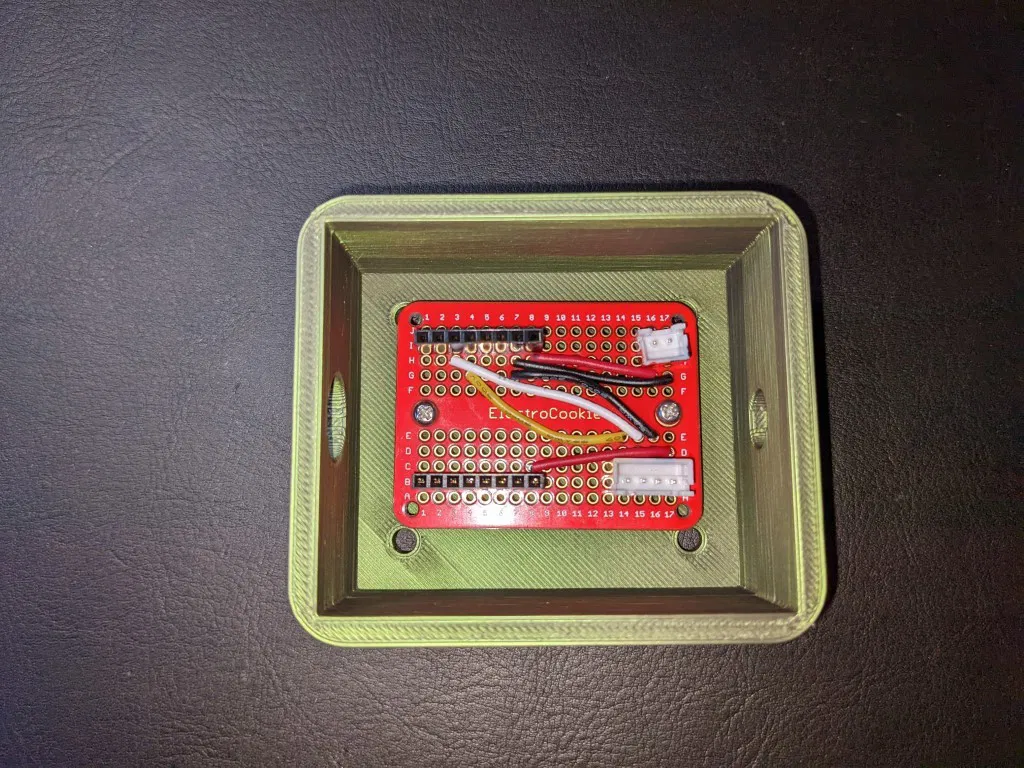

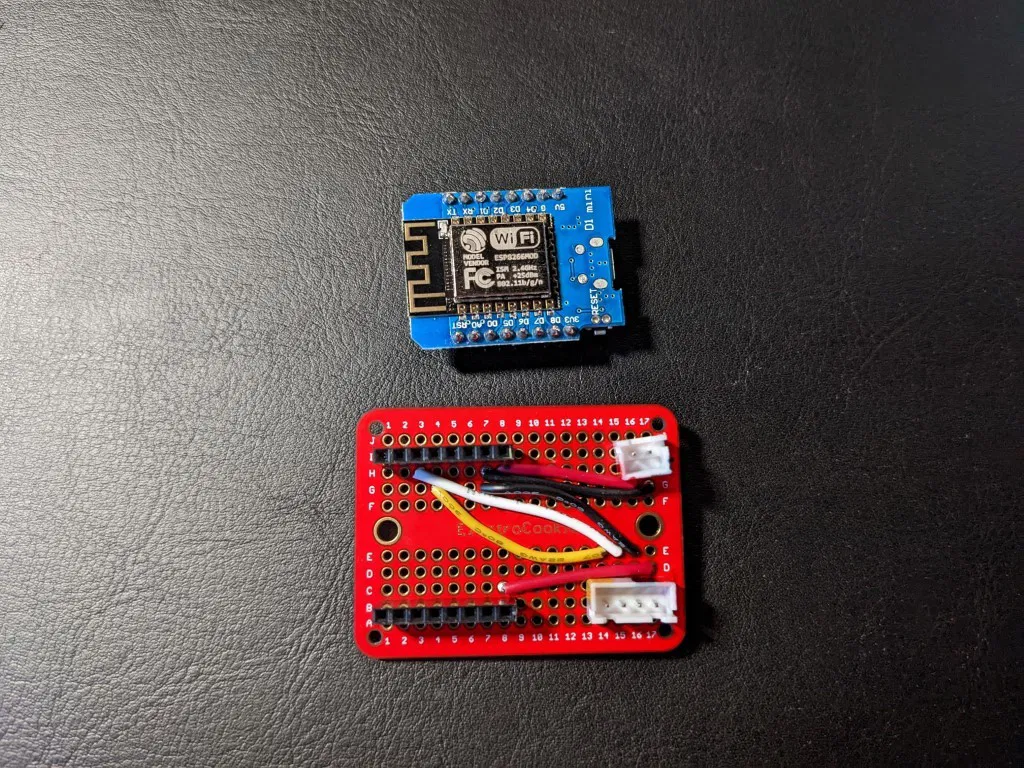

Cái vỏ / hộp dự án này được thiết kế để vừa với Bảng Mạch Nguyên Mẫu PCB Mini ElectroCookie, rất lý tưởng cho các dự án ESP8266 D1.

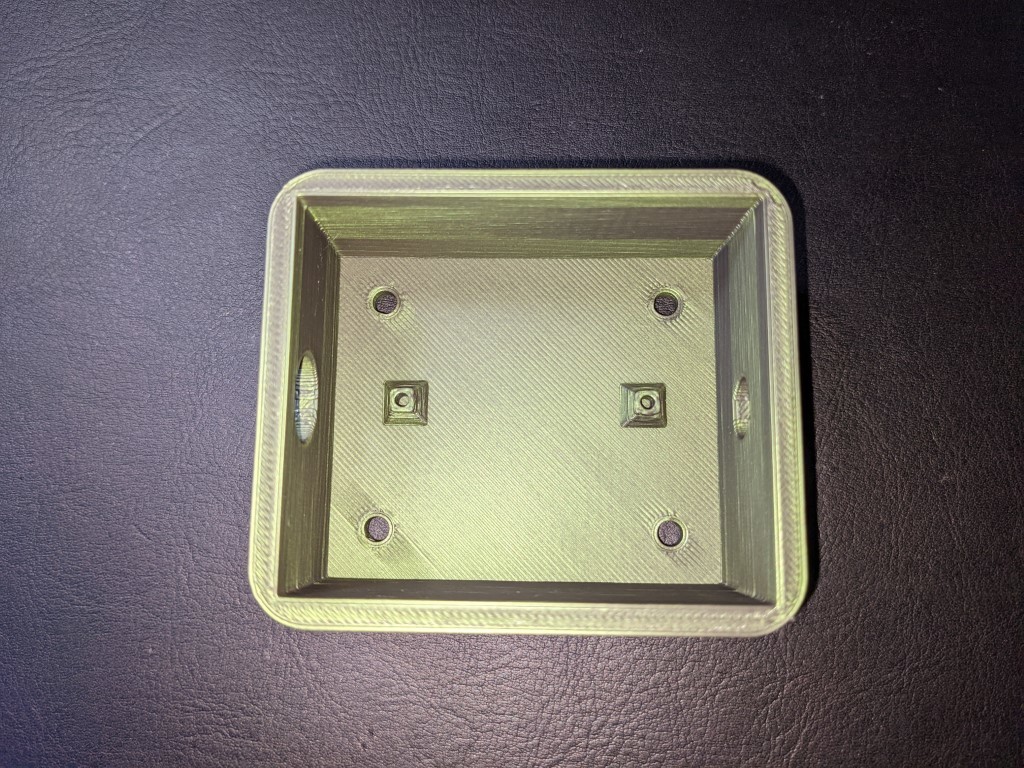

• Sử dụng ốc m2.5 loại ngắn để gắn PCB vào vỏ.

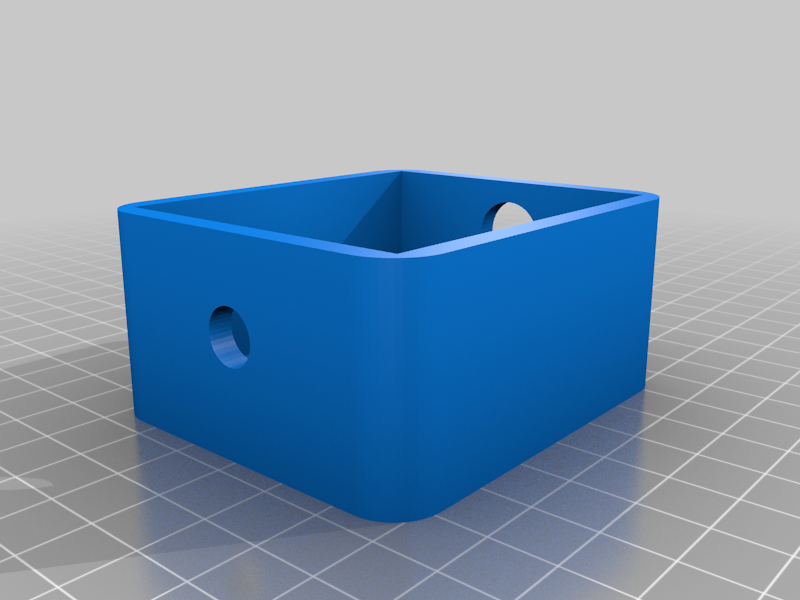

• Lỗ nhỏ hơn trên vỏ được thiết kế để vừa với đầu nối JST-XH 2 chân (nguồn).

• Lỗ lớn hơn trên vỏ được thiết kế để vừa với đầu nối JST-XH 4 chân (như i2c).

• Có các lỗ ở dưới đáy có thể dùng với vít gỗ #6, phòng trường hợp bạn muốn gắn vào thứ gì đó.

• Đã cập nhật hình ảnh.

• Đã sửa đổi mô hình.

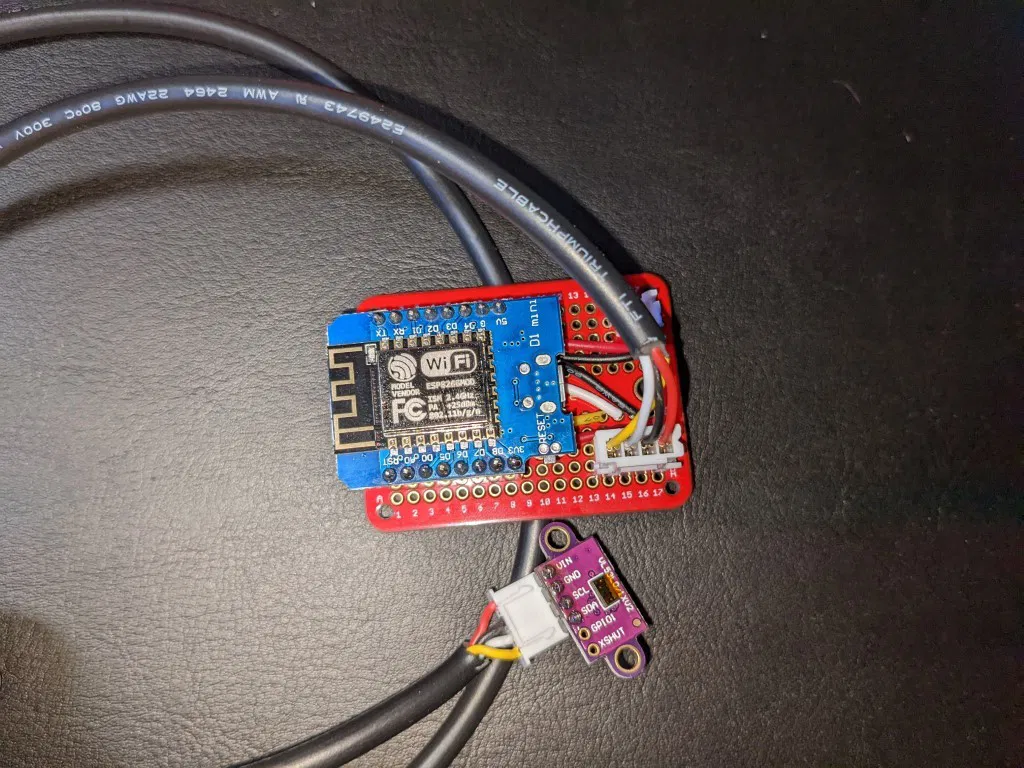

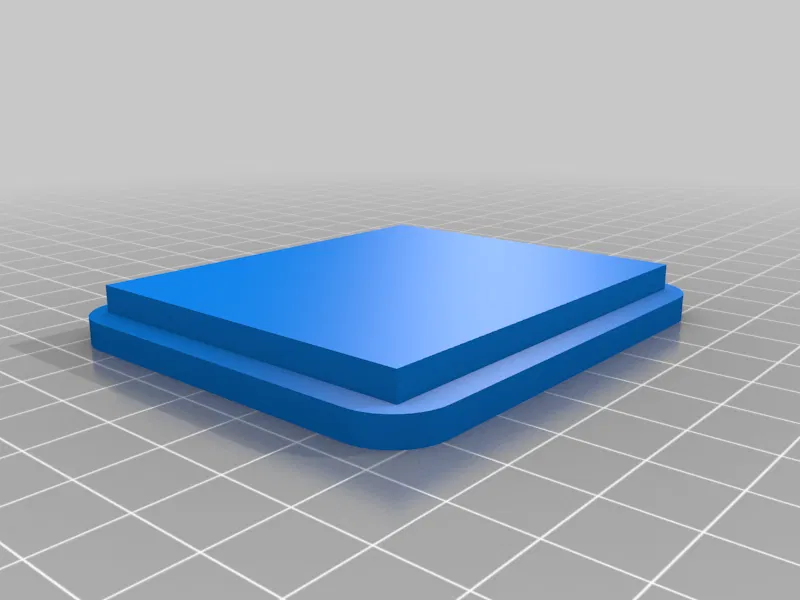

• Tinh chỉnh lại độ khít của nắp một chút. Cáp i2c hơi cấn với ESP8266, nên mình đã dịch lỗ i2c lên một chút và hạ PCB xuống một tí.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

i3 MK3

Rafts:

Không

Supports:

Không

Độ phân giải:

0.3mm

Infill:

20%

Filament: Prusament PLA, 1.75 Loại màu xanh lá cây xịn sò
