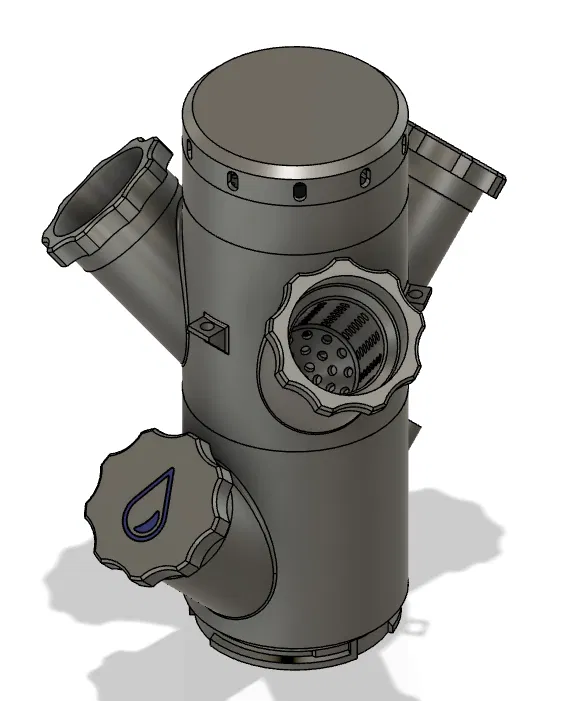

Hệ Thống Trồng Cây Thủy Canh - Module Hóa

Hệ thống trồng cây thủy canh này là một bản thiết kế lại của mình, và mình nghĩ có thể một số anh em sẽ thích và cần nó.

Mình đã chỉnh sửa lại phần đỡ chậu và cơ chế khóa cho phù hợp với thiết kế của mình.

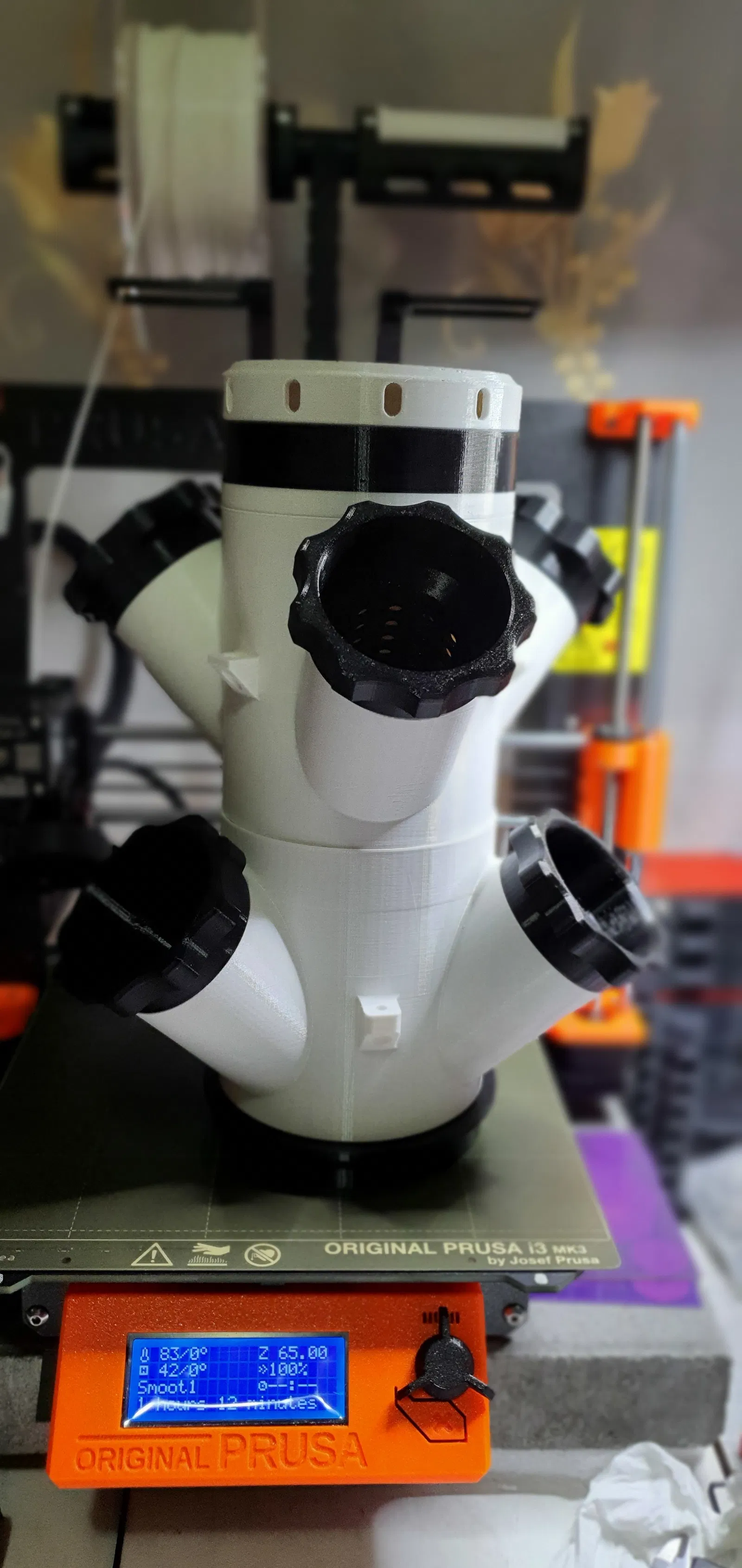

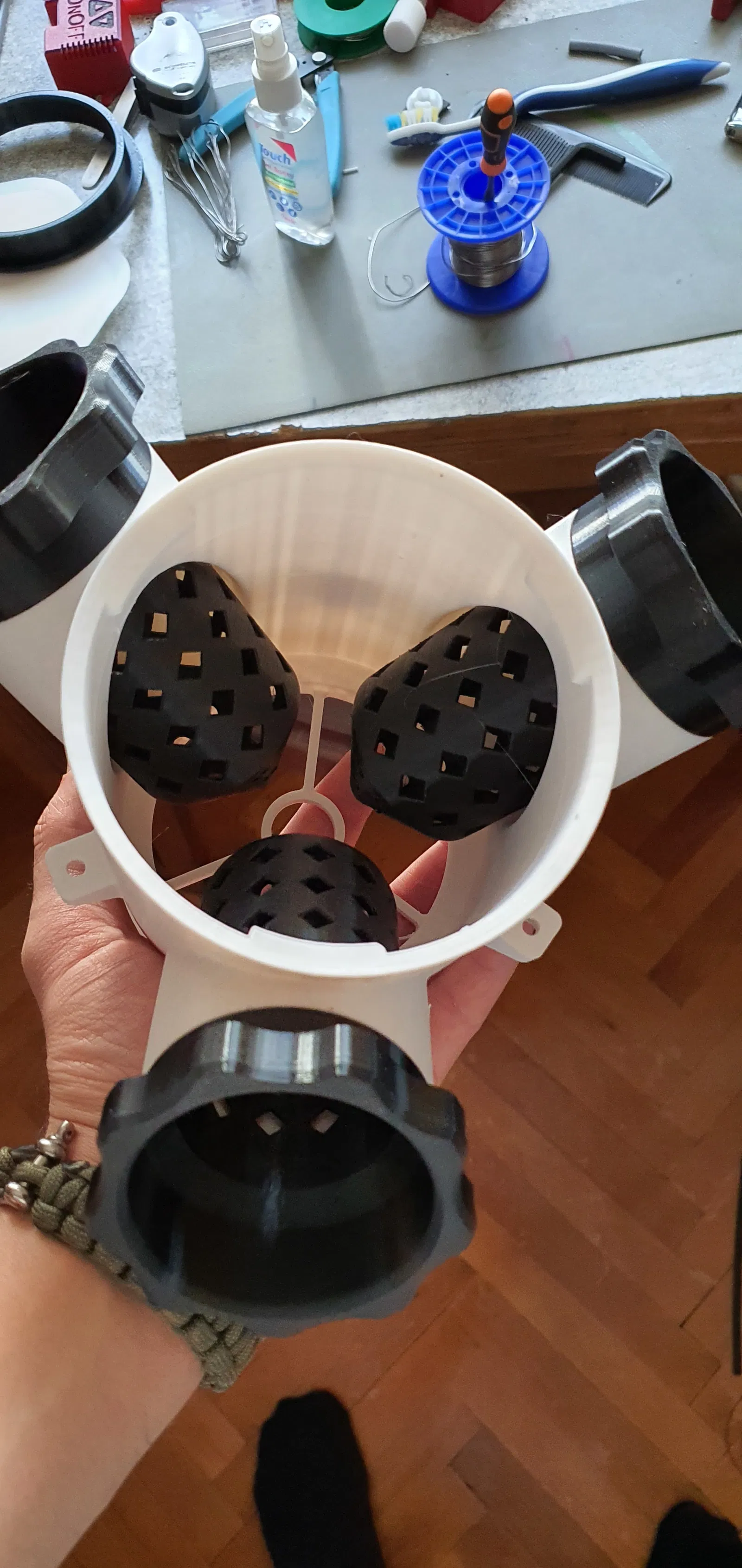

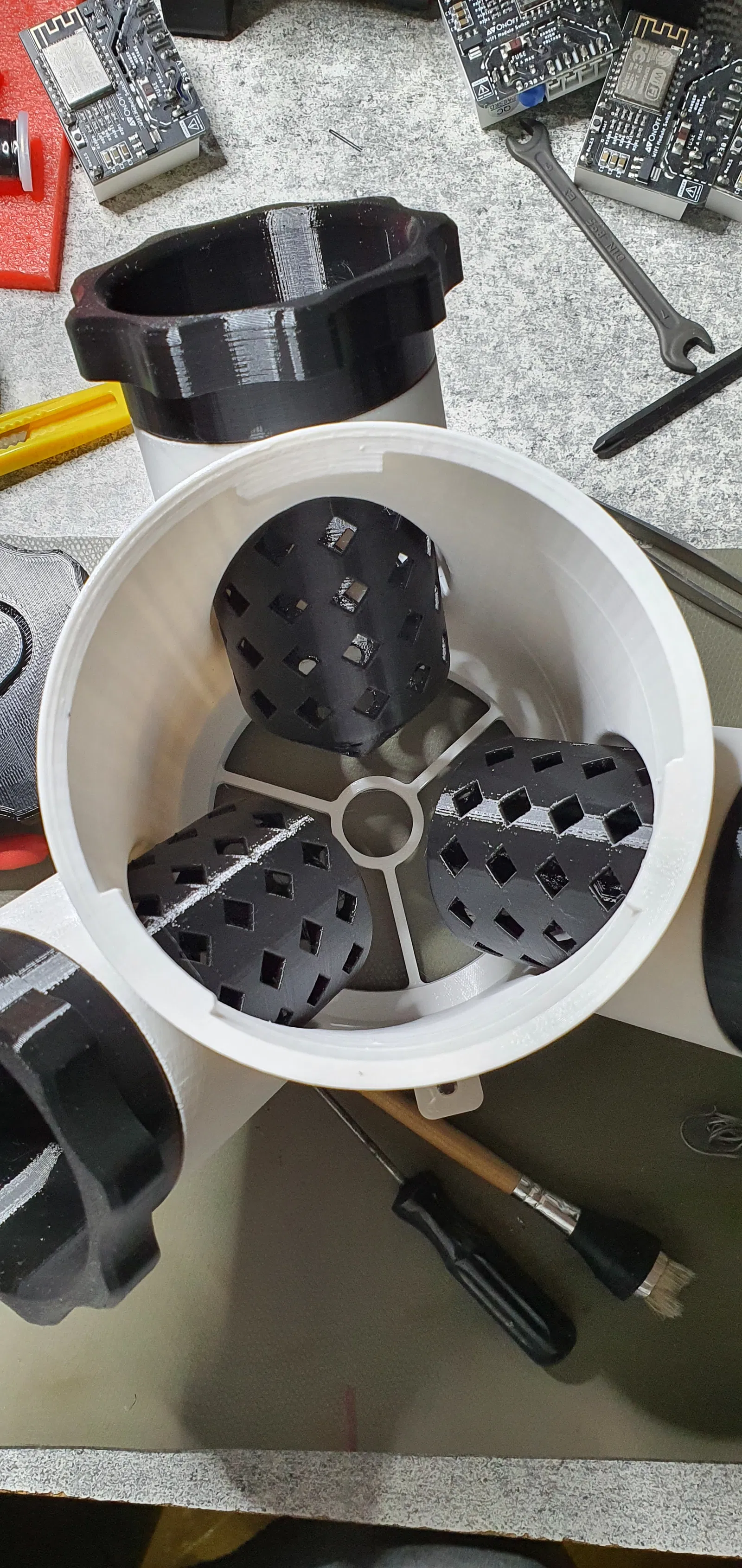

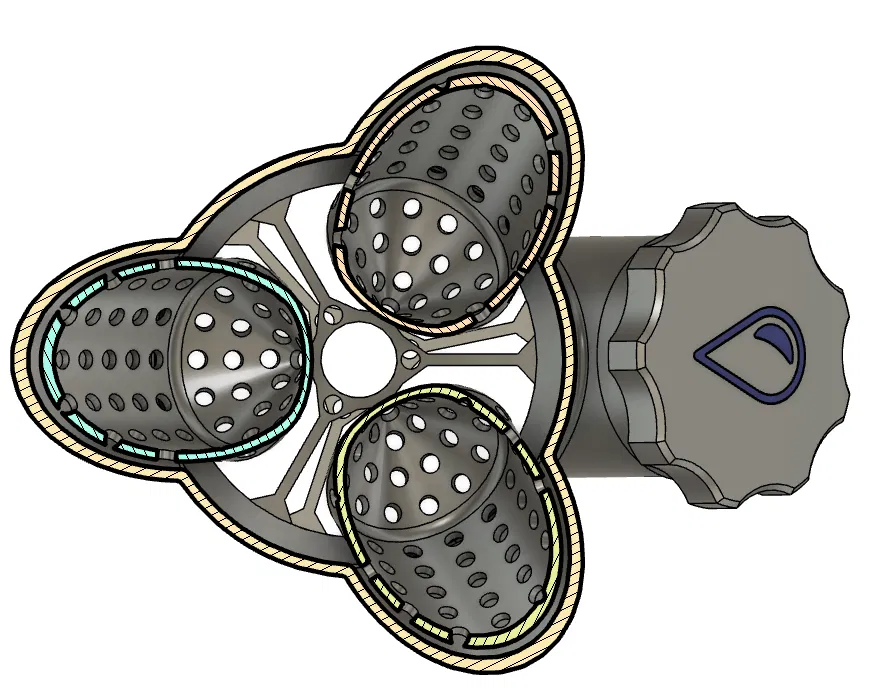

Module có 3 vị trí trồng cây với độ dày thành là 3mm.

Đây là bản gốc mà mình đã tham khảo:

https://www.thingiverse.com/thing:3405964

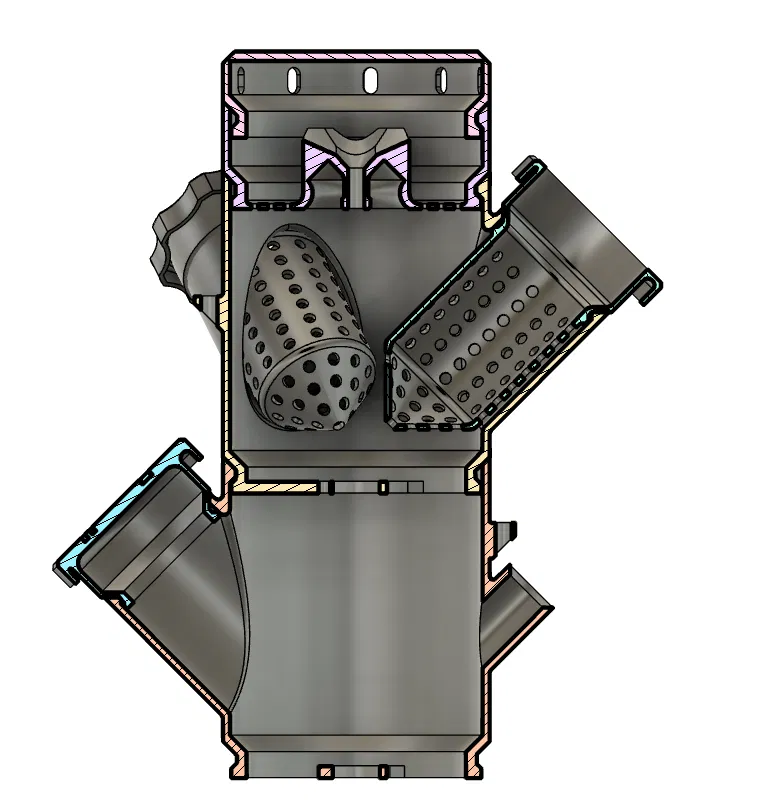

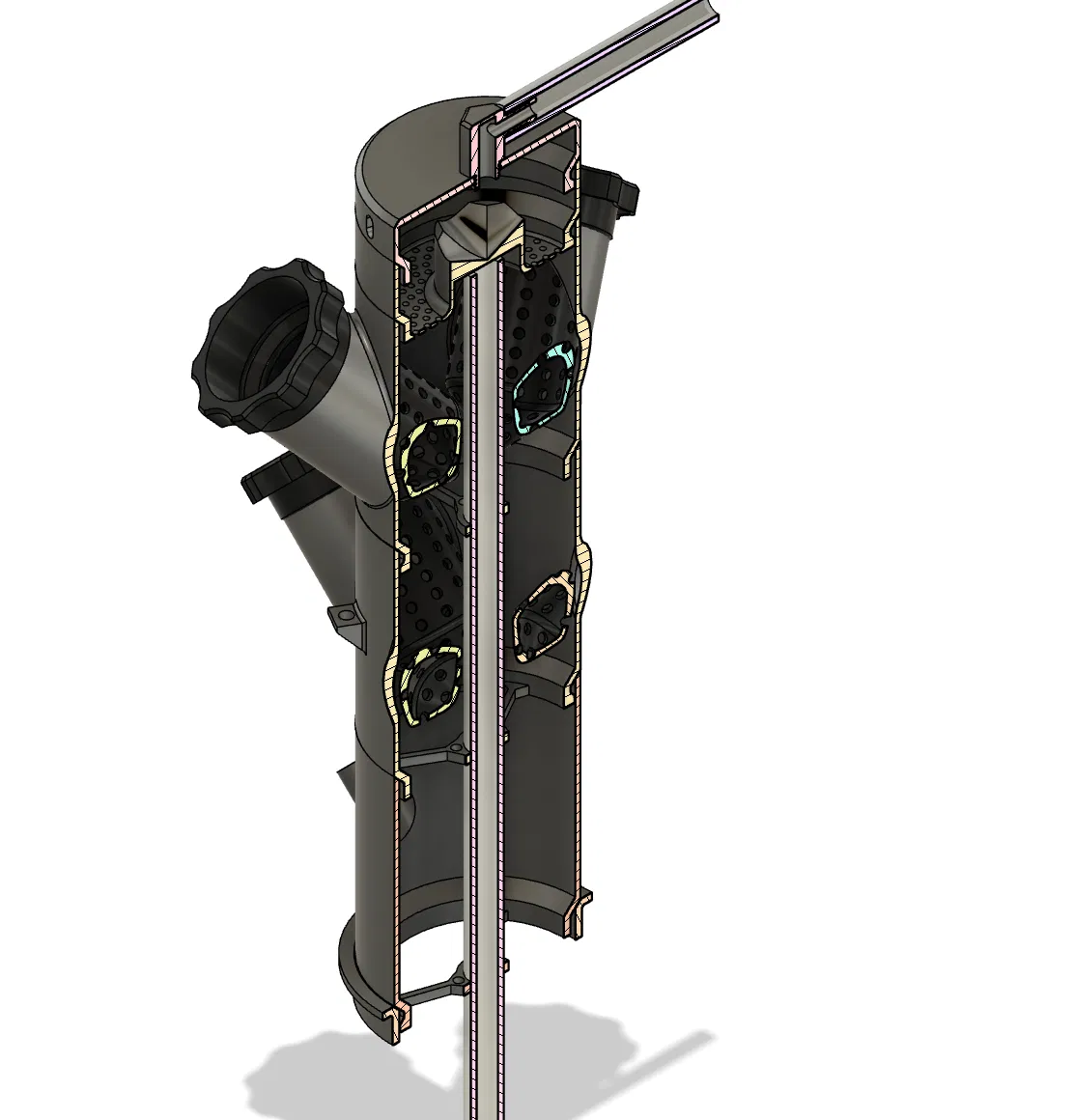

Nếu anh em muốn lắp thêm máy bơm nước vào bên trong module thì có chỗ để giữ ống dẫn nước nhé.

Lưu ý: Mình sẽ để phiên bản trong mô tả để anh em dễ theo dõi nếu có thay đổi.

Cập nhật:

15.11.2022

• Thêm file .stp của module phân phối nước theo yêu cầu.

10.08.2022

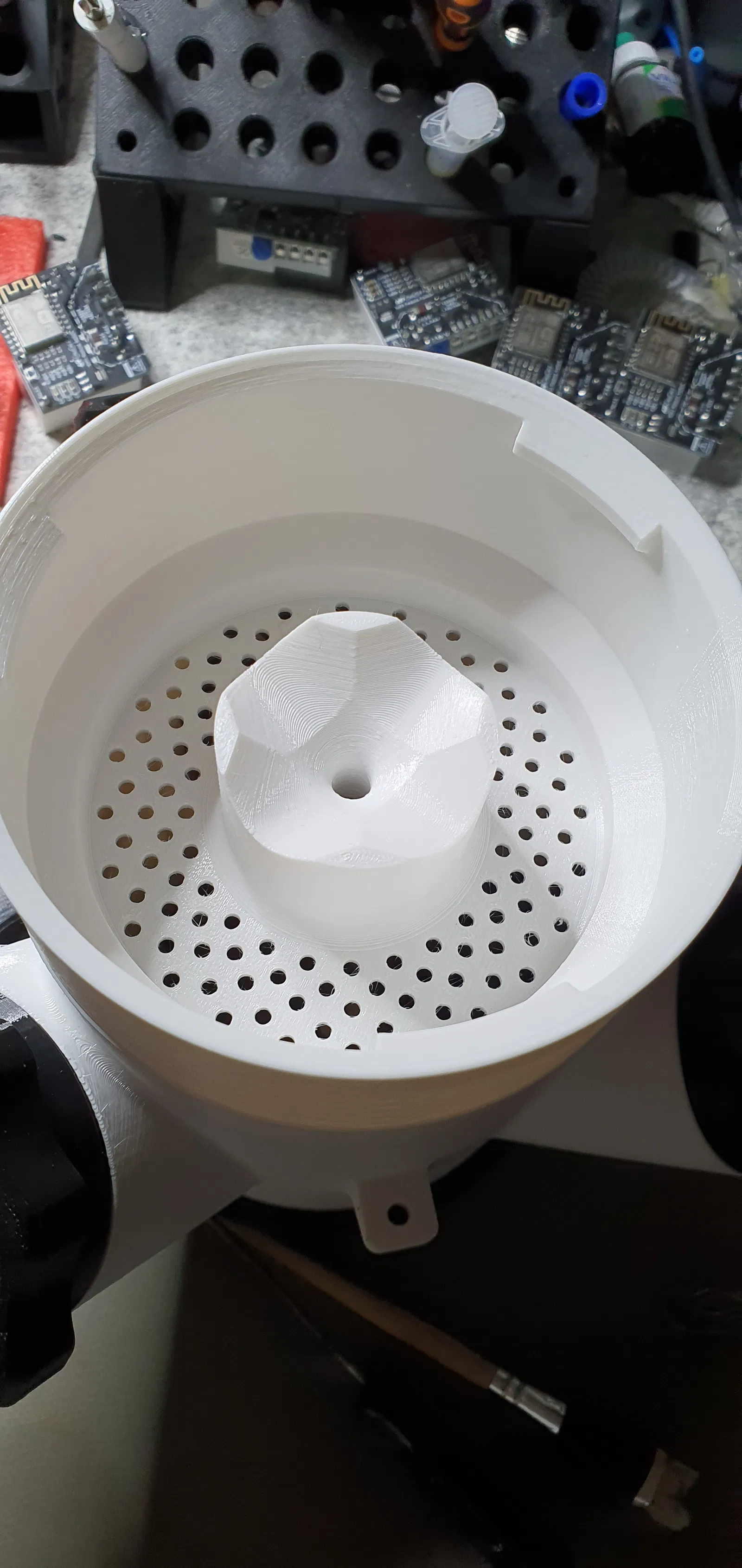

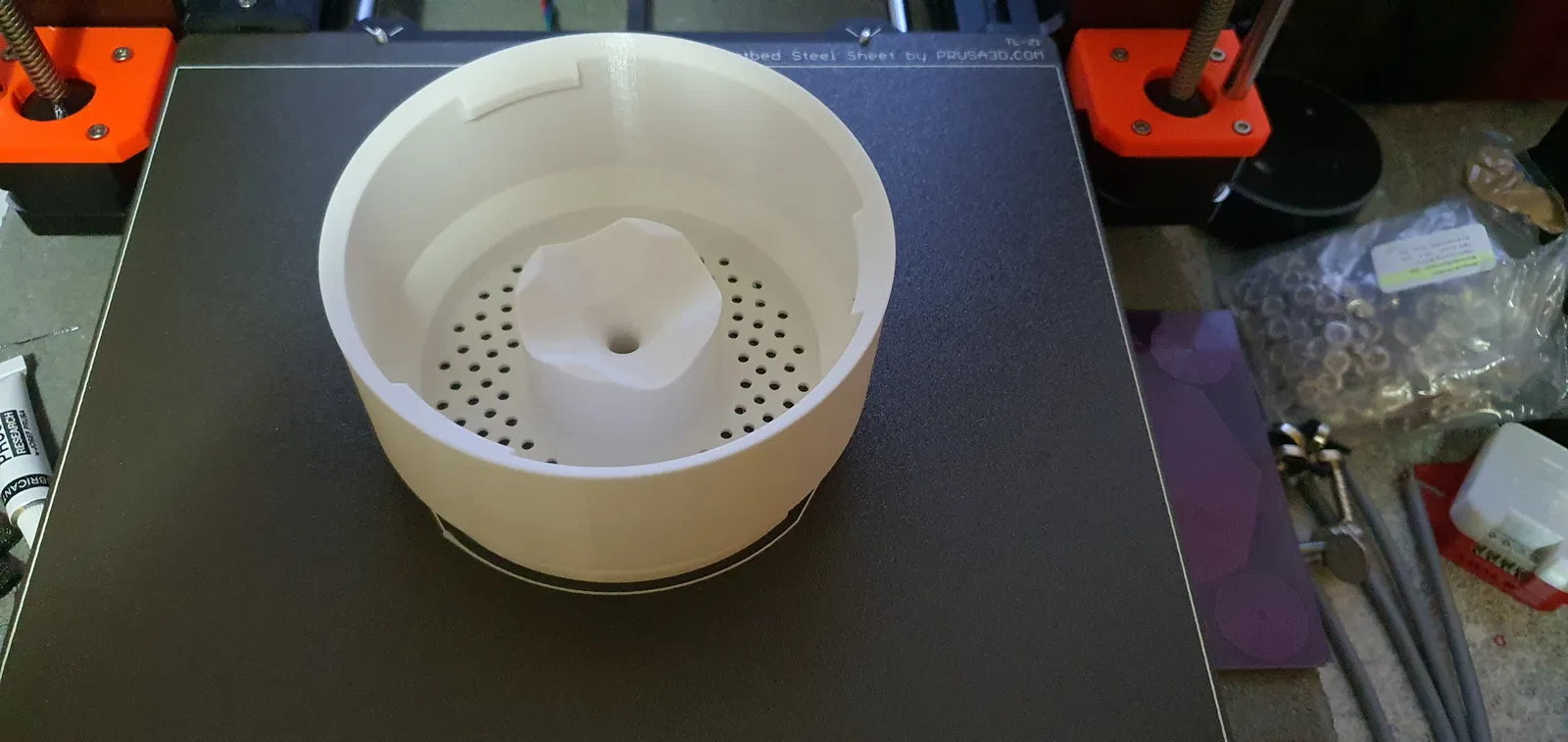

• Thêm module lọc nước/chất bẩn:
  • Anh em có thể dùng mút hoặc bất cứ thứ gì anh em thấy có thể lọc được cặn bẩn rơi xuống.
• Thêm bộ phận chèn vào trường hợp anh em muốn có khoảng trống.

02.04.2021

• Thêm bộ chuyển đổi ống 22mm (cũng có thể tùy chỉnh để gắn vào xô)
  • Có lỗ để anh em cố định nếu cần.
• Bộ chuyển đổi xô (đường kính 127mm).

03.04.2021

• Thêm file 3mf (với file này mình dùng profile 0.3 draft với 100% infill, nhưng anh em có thể thay đổi nếu muốn).

Anh em nào muốn lắp máy bơm nước thì mình có tìm được một cái trên Aliexpress có vẻ ổn cho việc tự tưới:

https://a.aliexpress.com/_mrormFp

08.04.2021

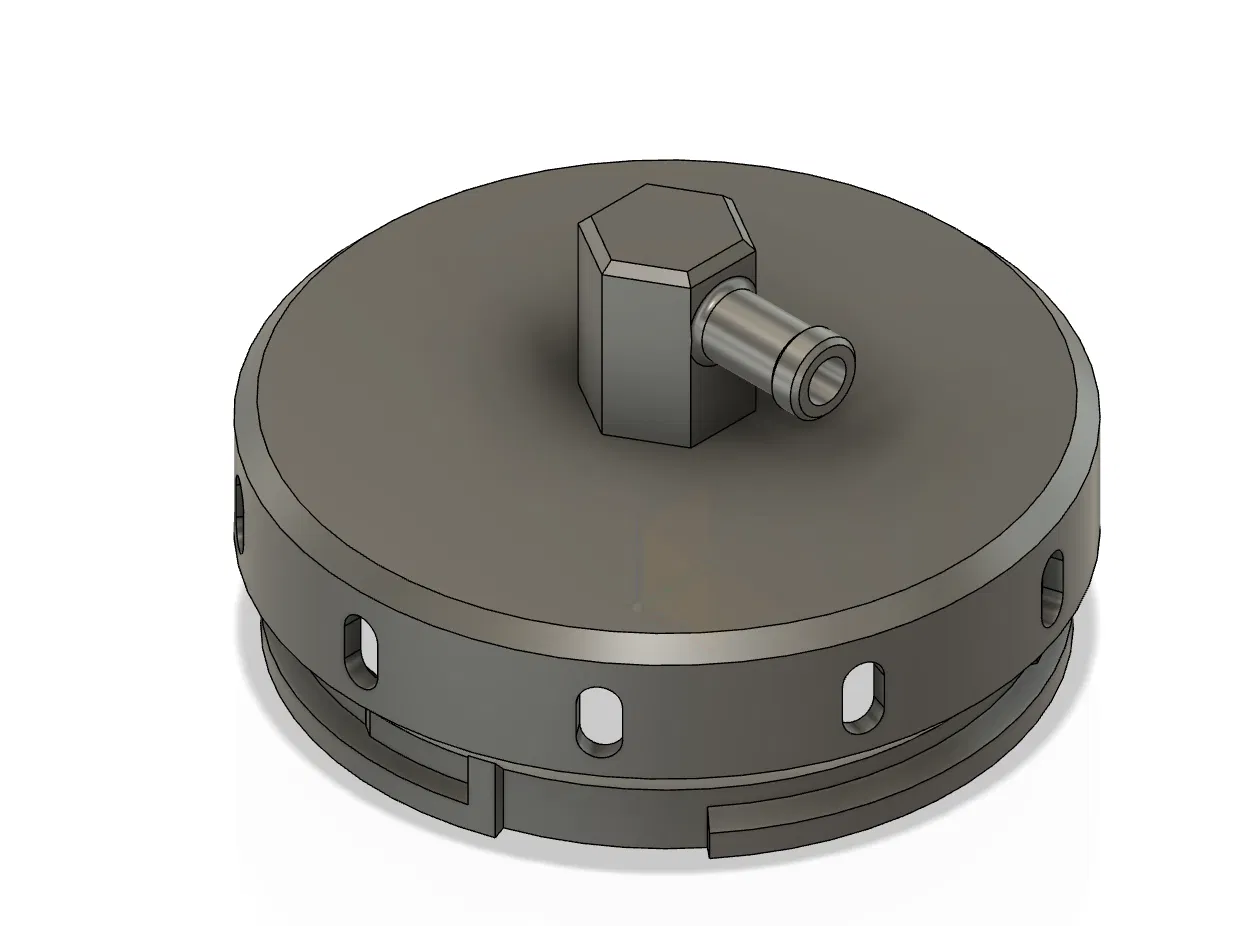

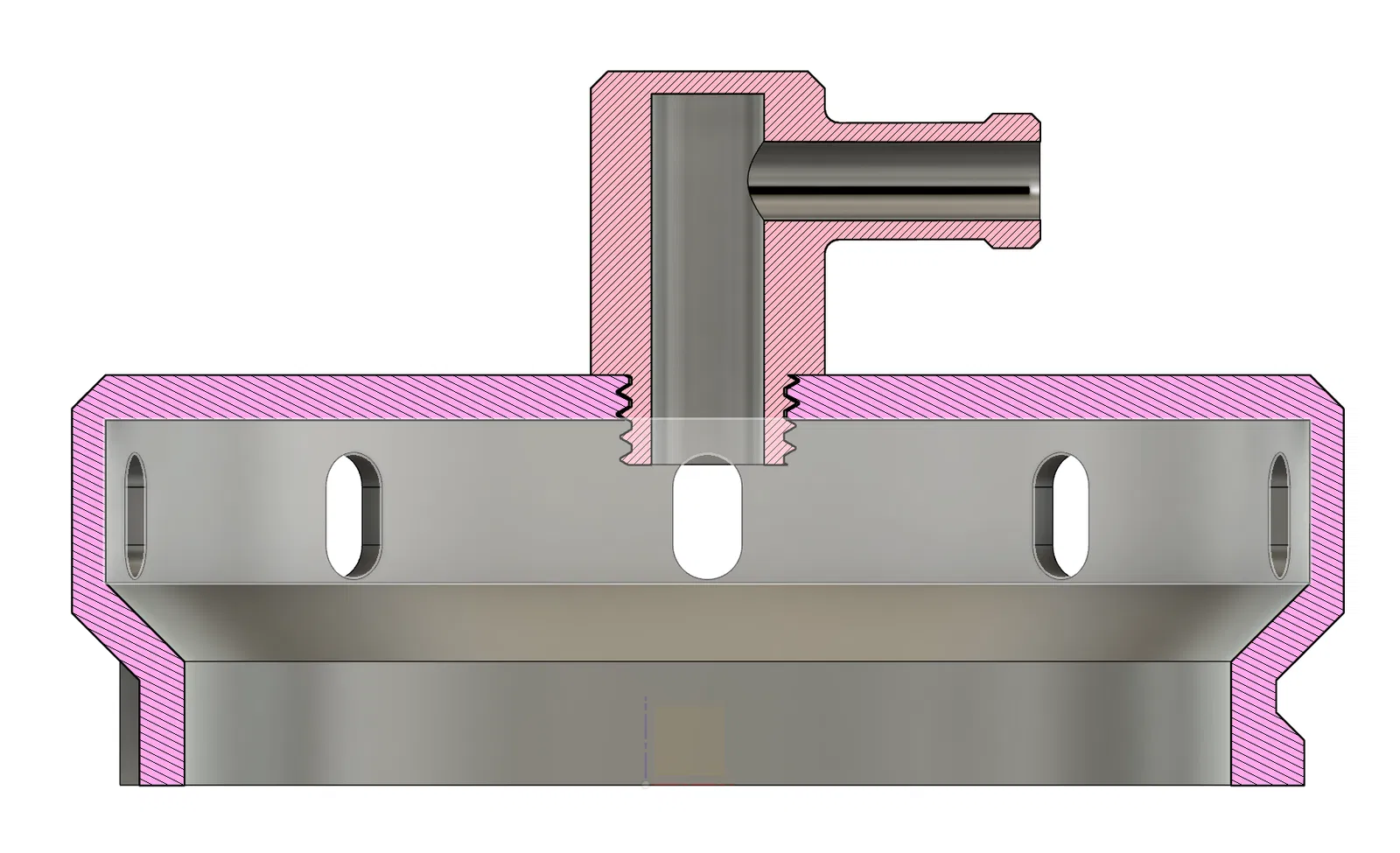

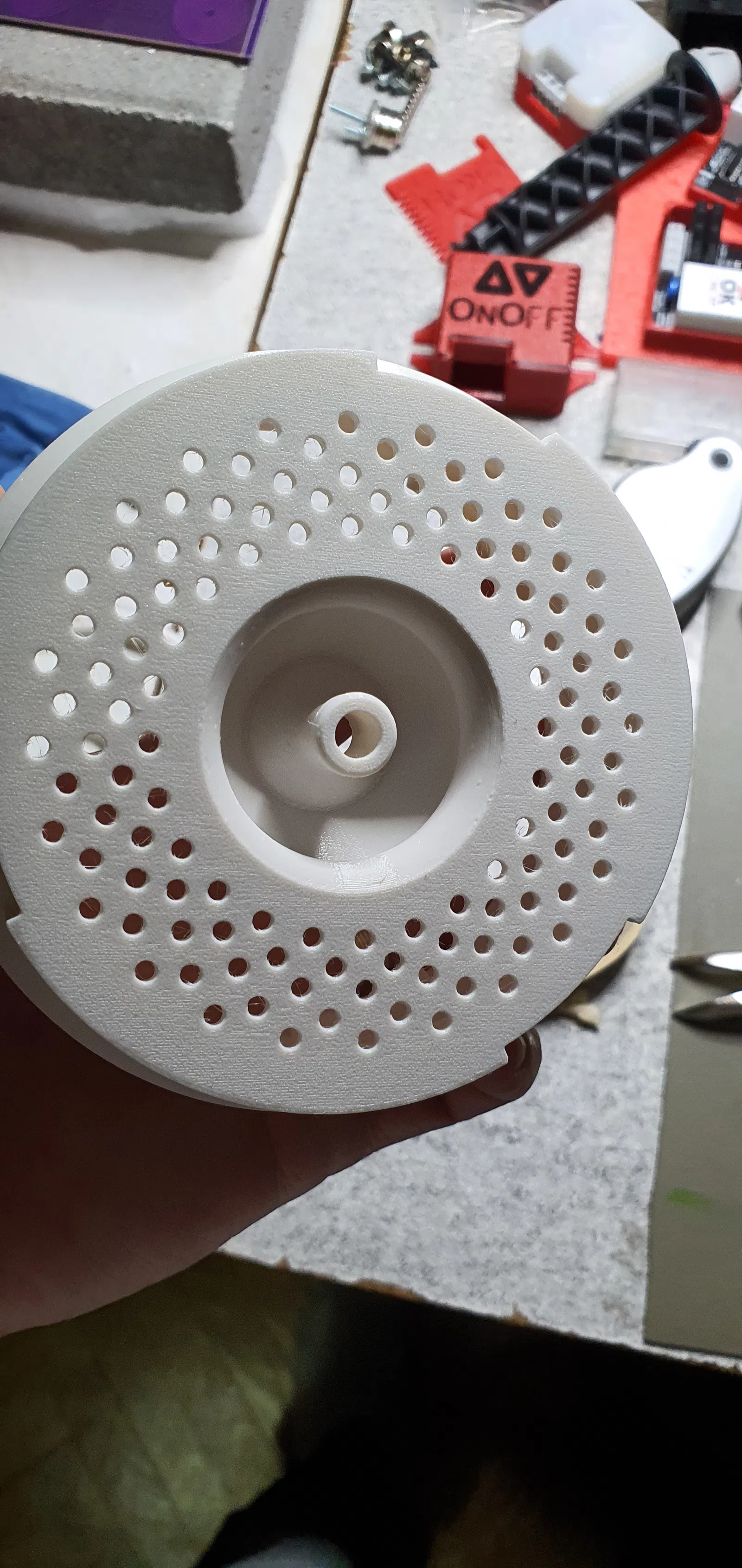

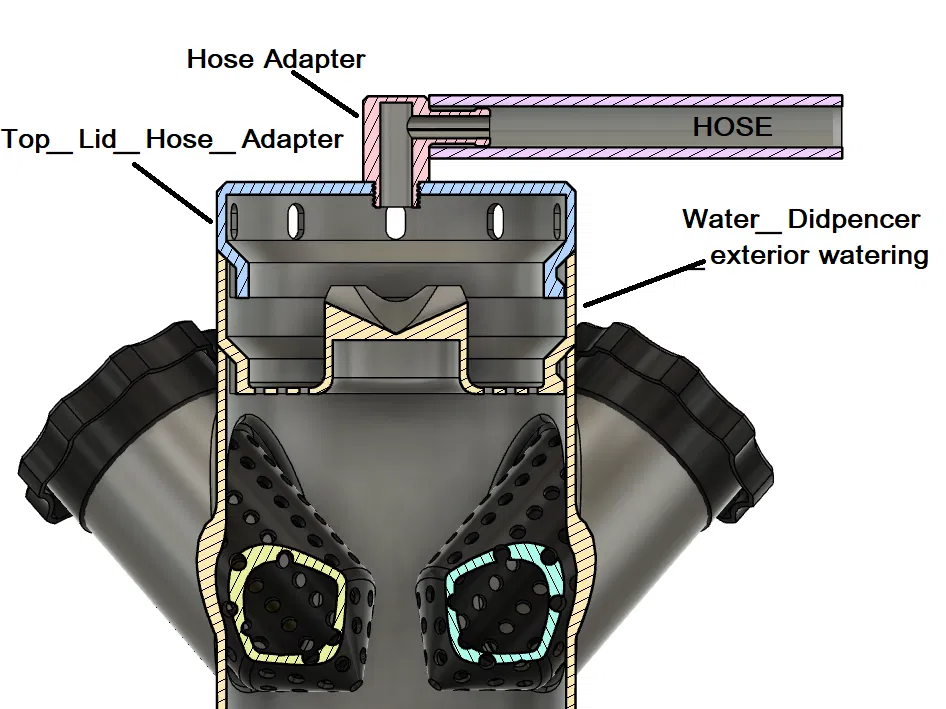

Thêm Nắp trên & Bộ phân phối nước mới để có thể gắn ống từ bên ngoài vào, không chỉ từ bên trong (trường hợp anh em làm hệ thống lớn hơn và chỉ dùng một máy bơm nước).

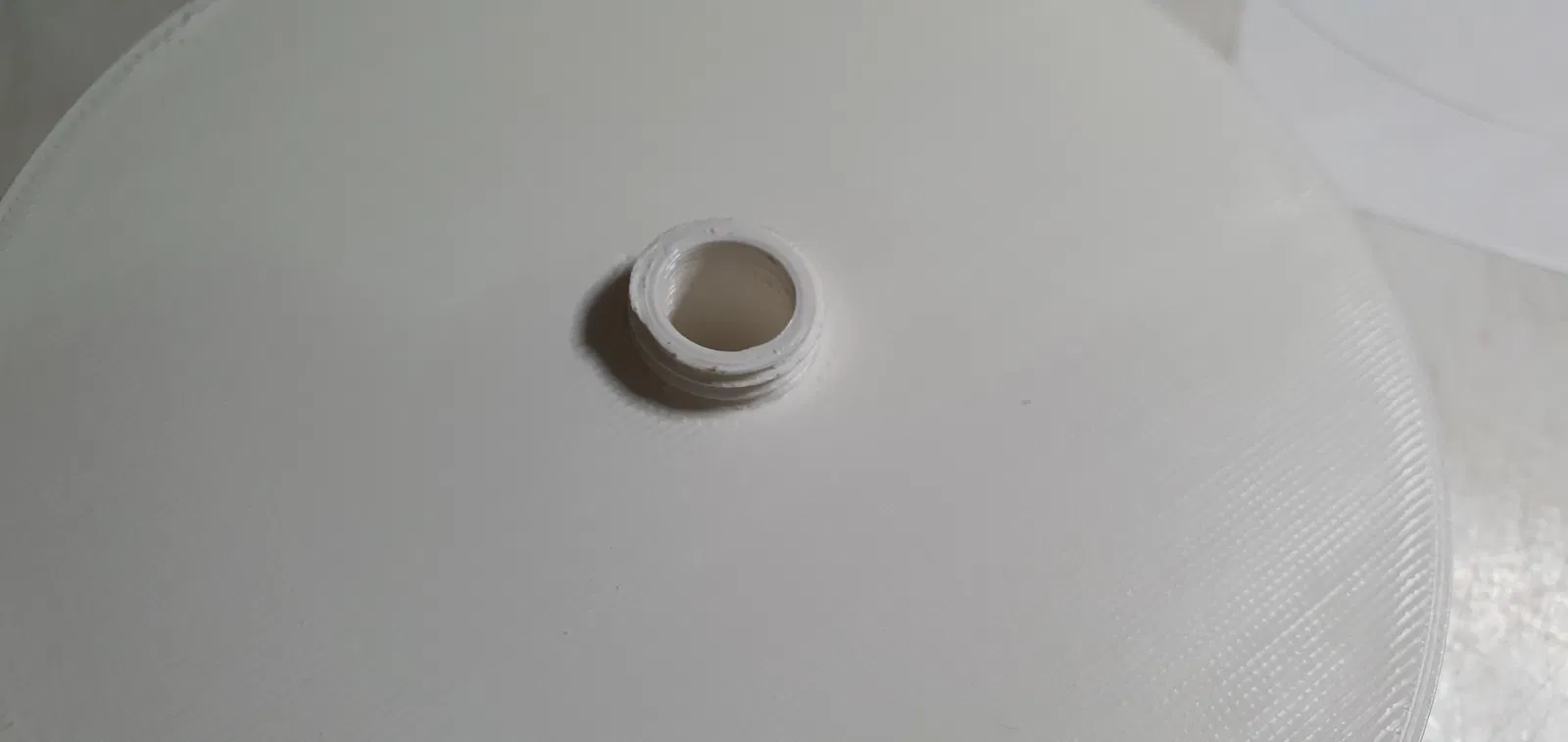

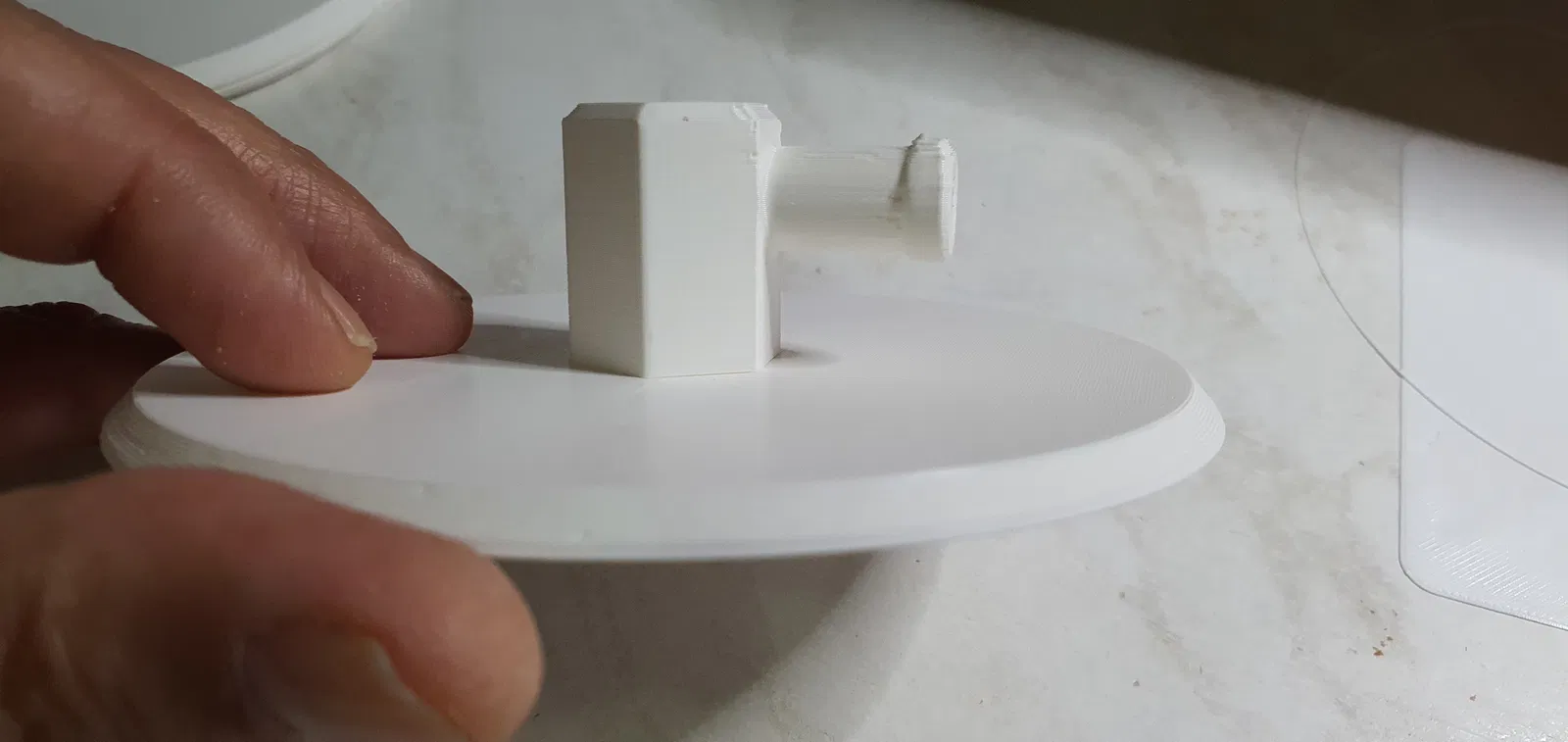

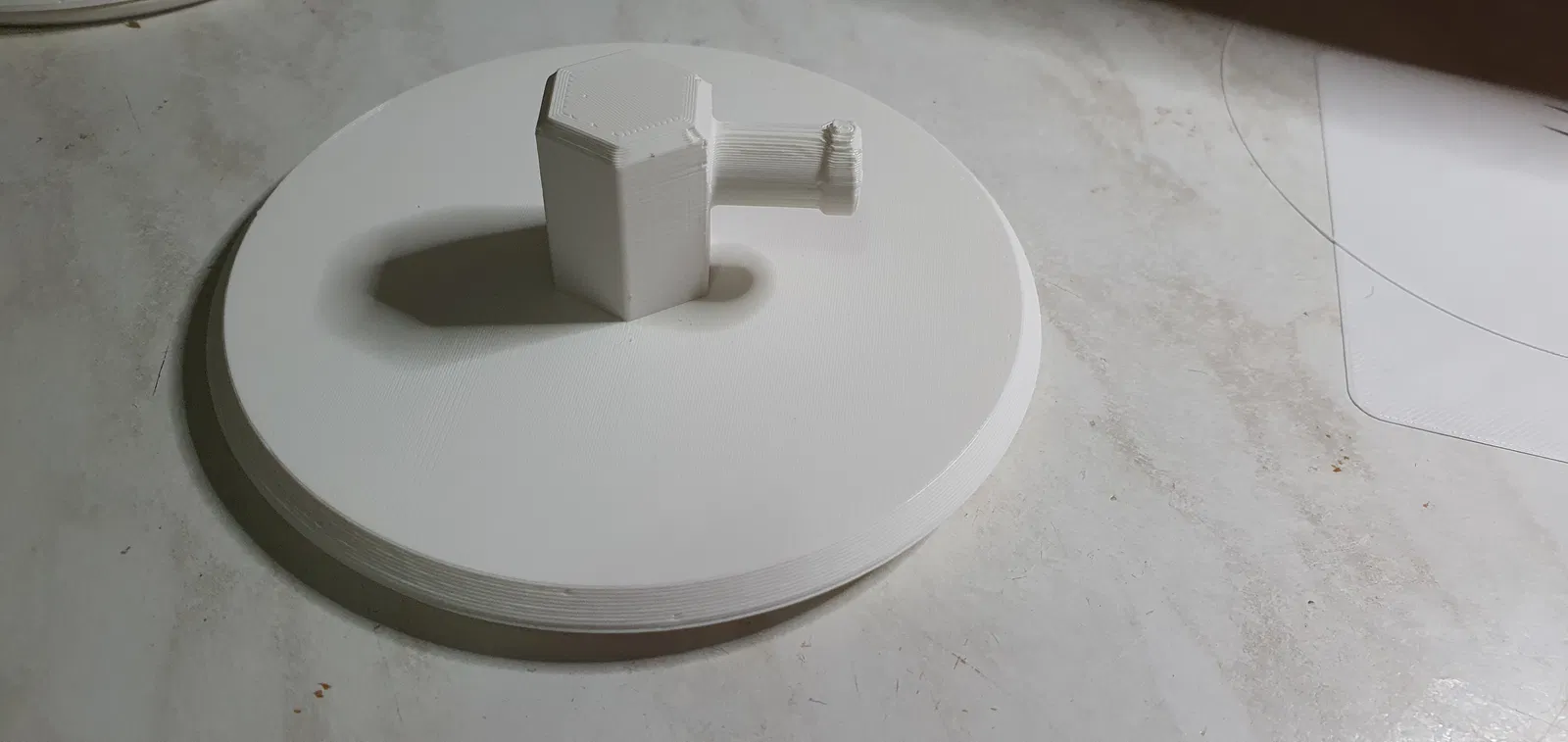

Mình đã thử nghiệm với nắp trên mới nhưng chưa in hoàn chỉnh. Mình đã thử nghiệm xem bộ chuyển đổi có thể vặn vào nắp được không (hình ảnh đính kèm).

Hướng dẫn in ấn

Thương hiệu máy in: Prusa

Máy in: MK3S+

Rafts: Không

Supports: Không

Độ phân giải: 0.2, anh em có thể thử 0.3.

• Module trồng cây mình in bằng Profile Chất lượng 0.20 mm (mặc định, không thay đổi).
• Module phân phối nước & nắp mình in bằng 0.3 mm, mình cũng sẽ thử module bằng 0.3.

Infill: tối thiểu 20%

• Anh em có thể cần dùng Brim cho module 3x vì có một khu vực dày tiếp xúc với mặt bàn in, và khổ in cũng lớn, thời gian in cũng lâu.

Filament:
Prusament PETG > Đen & Trắng, nhưng mình nghĩ PLA cũng tốt.

Ghi chú:
Mình in với 3 lớp thành để đảm bảo không bị rò rỉ.
