Tháp Dâu Ban Công dùng IKEA Persillade (Modular Hydroponic dạng module)
Thiết kế remix Modular Hydroponic để làm tháp trồng dâu cho ban công, dùng chậu IKEA Persillade làm bồn chứa. Hệ module xoay-khóa dễ mở rộng, hỗ trợ bơm nước, ống silicone và rọ trồng net pot tuỳ giá thể.
Mô tả
Tính năng
- Kết cấu dạng module, dễ mở rộng: ráp các module lại với nhau, xoay & khóa là xong
- Module châm nước có nắp
- Module trồng cây 3 hướng (khuyên dùng bản rỗng)

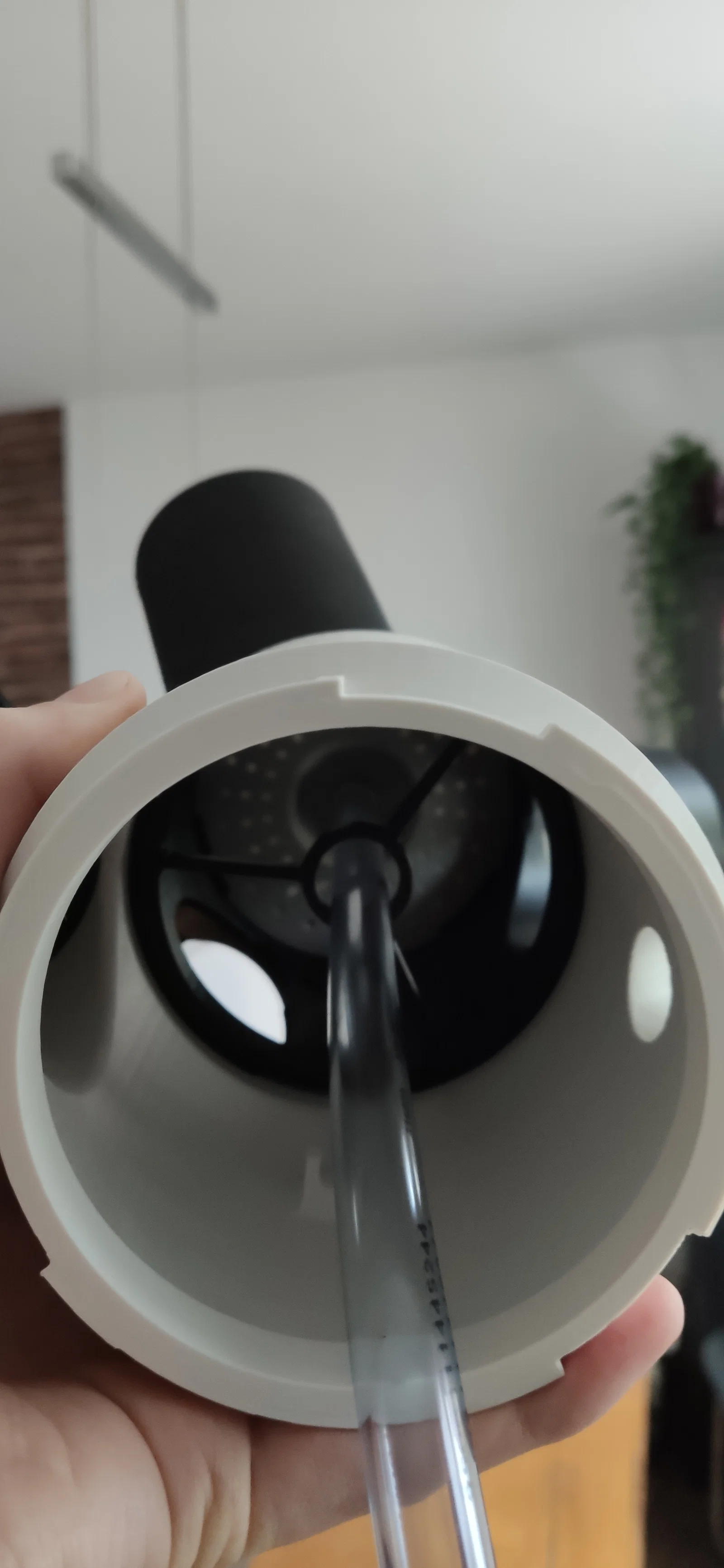

- Module cấp nước bên trong/bên ngoài
- Nắp đậy
- Rọ trồng (net pot) thiết kế riêng cho giá thể Jiffy-7 41 mm (kích thước khi ép khô: đường kính 37 mm, độ dày 7.5 mm)
- Rọ trồng (net pot) thiết kế riêng với đường kính trong 48 mm cho các loại giá thể khác (rockwool + sỏi đất nung/clay pebbles)
- Vị trí bắt vít M3 trên các module trồng để gắn thẻ tên cây và cố định các phụ kiện nói chung
- Máy bơm nước loại nào cũng dùng được với hệ này
Kích thước
- Đường kính ngoài của module trồng: 115 mm
- Đường kính trong của module trồng: 107 mm
- Chiều cao module trồng: 120 mm
- Độ dày thành: 4 mm
- Đường kính trong thông thủy của khay đặt chậu: 53.5 mm
- Đường kính ngoài của khay đặt chậu: 65 mm
- Ống silicone tương thích: ID 10 mm cố định, OD 18 mm (tối đa)
Khuyến nghị in
- Nên in chậu/rọ trồng màu tối như đen
- Màu xám hợp cho các phần thân tháp vì che thay đổi màu tốt hơn màu trắng
- Infill 20%
- Không cần support

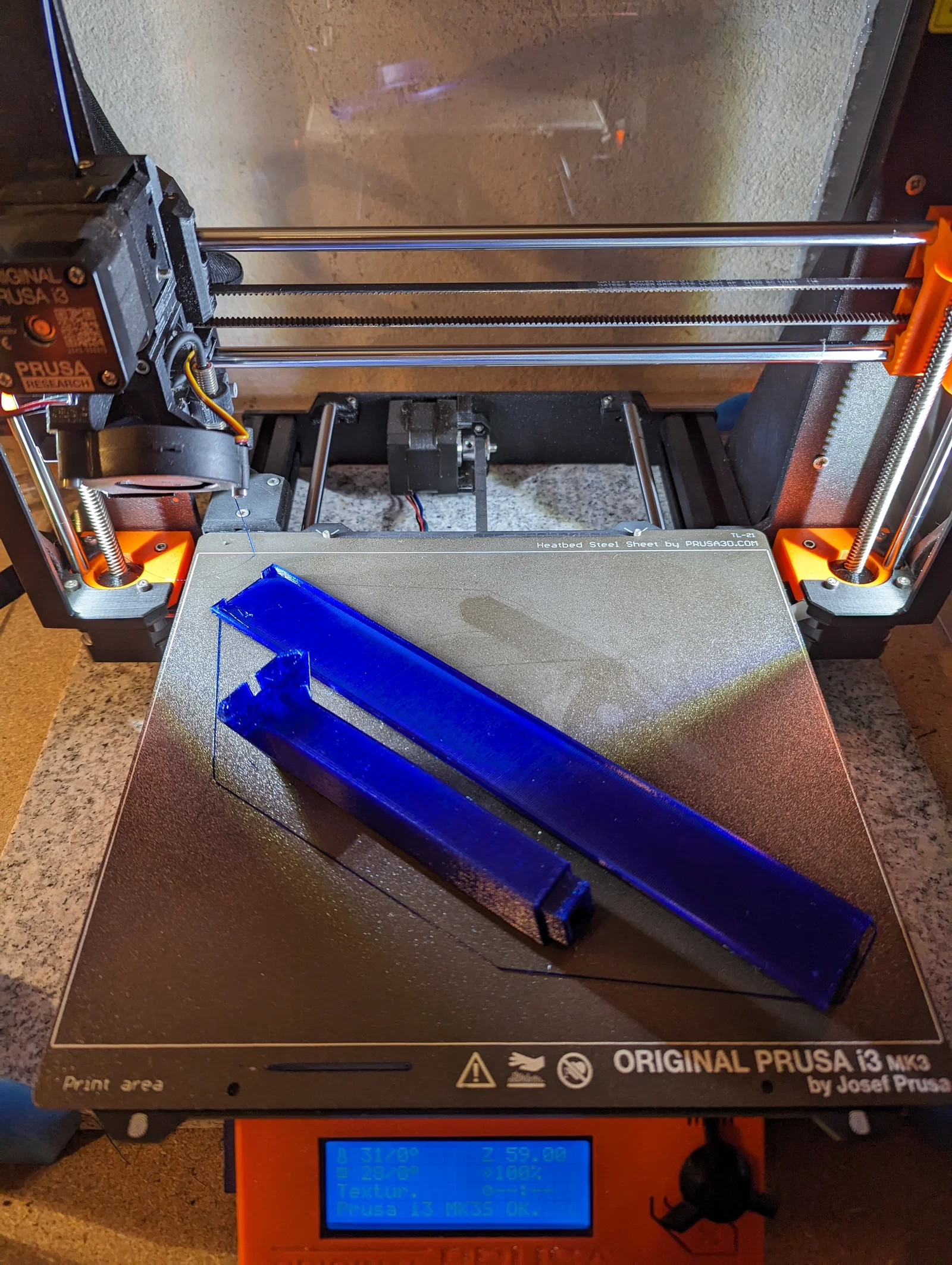

- Cần bàn in lớn: yêu cầu vùng in 250x215 mm (chạy rất ngon trên MK3)
- PETG dùng lâu dài rất ổn, không cần ASA
- Dùng brim rộng khi phần tiếp xúc với bed nhỏ, mình có dùng nhưng PETG thường vẫn ổn ngay cả không cần!

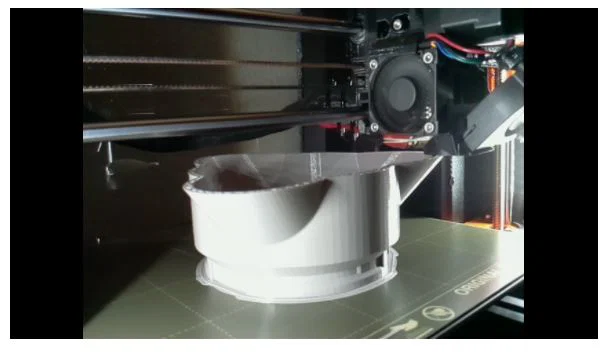

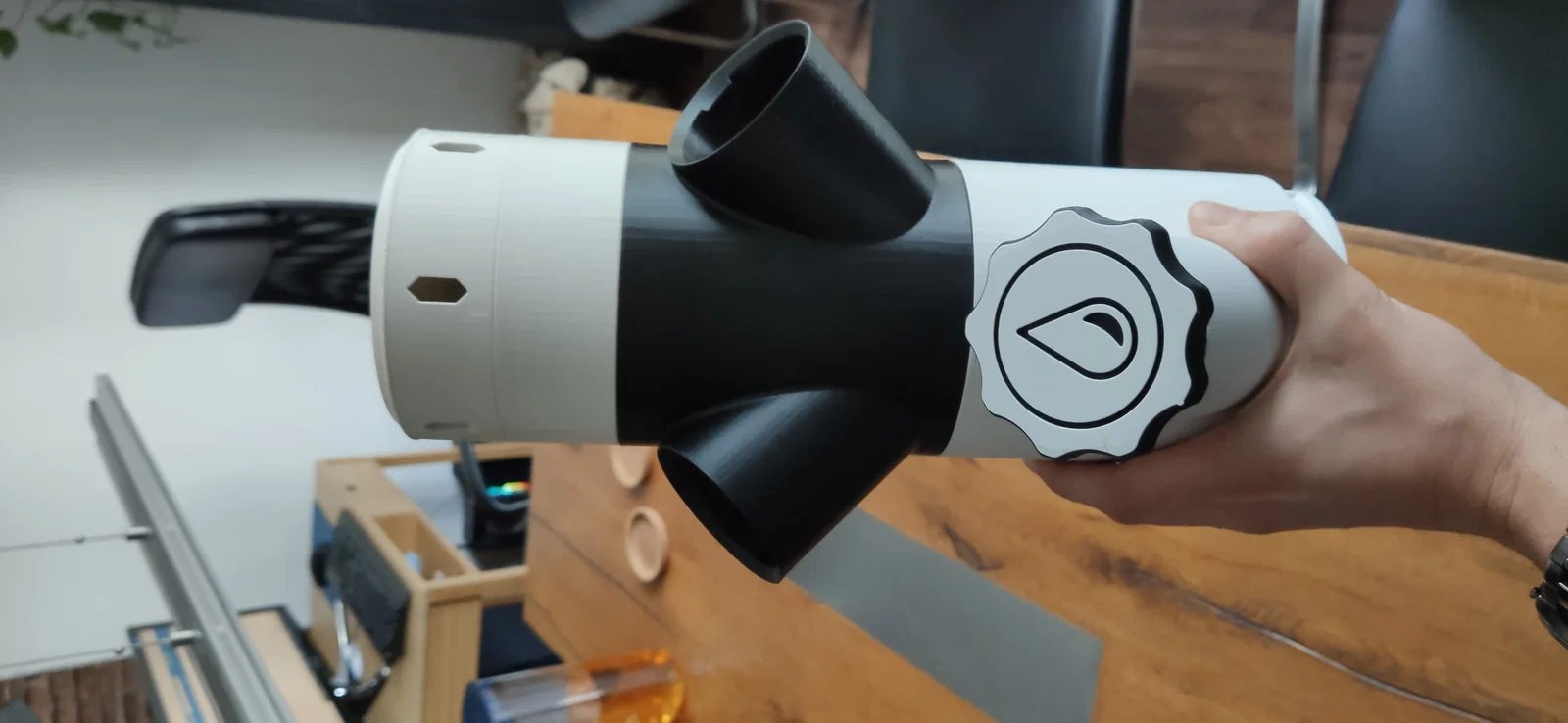

(module châm nước, module trồng bản rỗng)
Mod cho máy in
-
Raspberry Zero W với PrusaPrint
https://help.prusa3d.com/de/article/prusaprint-rpi-zero-und-octoprint_2180 -
Giá đỡ Raspberry Pi Camera cho camera pi tiêu chuẩn và dây nối dài
-
Đèn LED đơn giản
-

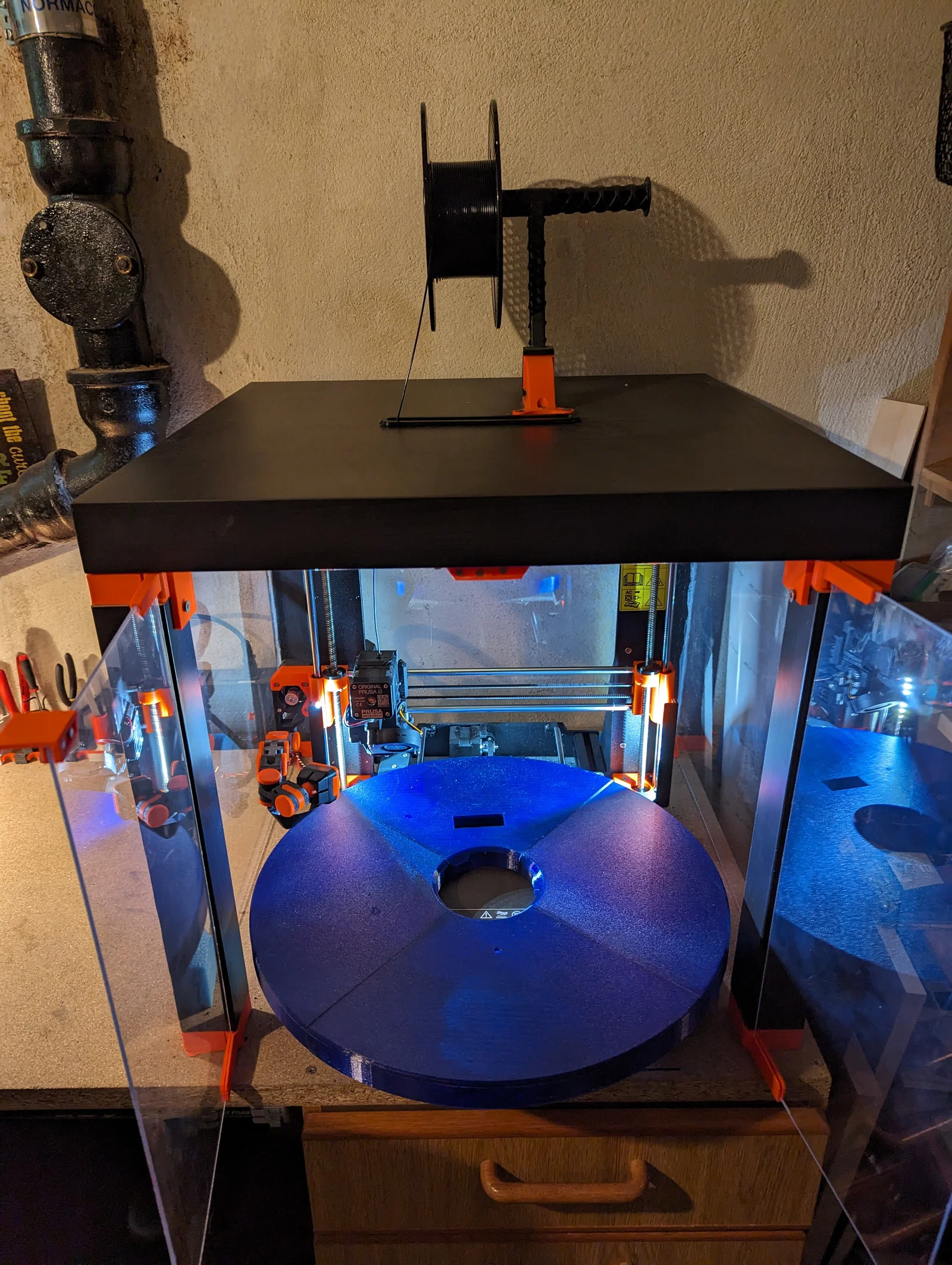

Encloser v1
https://blog.prusaprinters.org/cheap-simple-3d-printer-enclosure_7785/
Linh kiện khuyến nghị (tham chiếu theo Đức/EU)
Máy bơm nước mạnh: (19 €, cho chiều cao 1.8 m, thấp hơn = rẻ hơn)
bao gồm adapter cho ngõ ra 3/8 Zoll(9,5mm), 1/2 Zoll(13mm), 3/4 Zoll(19mm): https://smile.amazon.de/EXLECO-Aquarium-Submersible-Fountain-Filter/dp/B07MYT5T7J/ref=sr_1_1_sspa?dchild=1&keywords=exleco+aquarium+pumpe&qid=1622290922&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzNE5HQlI3OTJJT1I4JmVuY3J5cHRlZElkPUEwNjU3Mzk1Q0JMTkdZQVdZNFpCJmVuY3J5cHRlZEFkSWQ9QTAxOTQ4MTIxUzVGQ1IzREhJTDJZJndpZGdldE5hbWU9c3BfYXRmJmFjdGlvbj1jbGlja1JlZGlyZWN0JmRvTm90TG9nQ2xpY2s9dHJ1ZQ==
(dùng link amazon smile này để đặt hàng sẽ ủng hộ một NGO về health hacking ở Đức) https://www.healthhackers.de/unterstuetzen/
Ống silicone ID=10 mm / OD=13 mm cho module cấp nước bên trong: (2-4 €)
https://www.obi.de/gartenschlaeuche/glasklarschlauch-pvc-10-mm-3-8-meterware/p/8395949
4x vít M4 - 20 mm kèm long đền và ê-cu. (0,10 €)
https://www.amazon.de/gp/product/B08XYTRTZ5/ref=ppx_yo_dt_b_asin_image_o01_s00?ie=UTF8&psc=1
Cập nhật: Tiếc là năm 2021, phần giá thể bằng đá không hiệu quả chút nào. Năm 2022 mình dùng đất thường thì không bị rửa trôi đáng kể. Vậy nên cứ dùng cây con (plant starters) rồi đặt thẳng vào rọ là được. Cũng khỏi tốn thêm 5 € mua đá mà lại không hoạt động như mong đợi…
Bình chứa nước dinh dưỡng: (10 €)

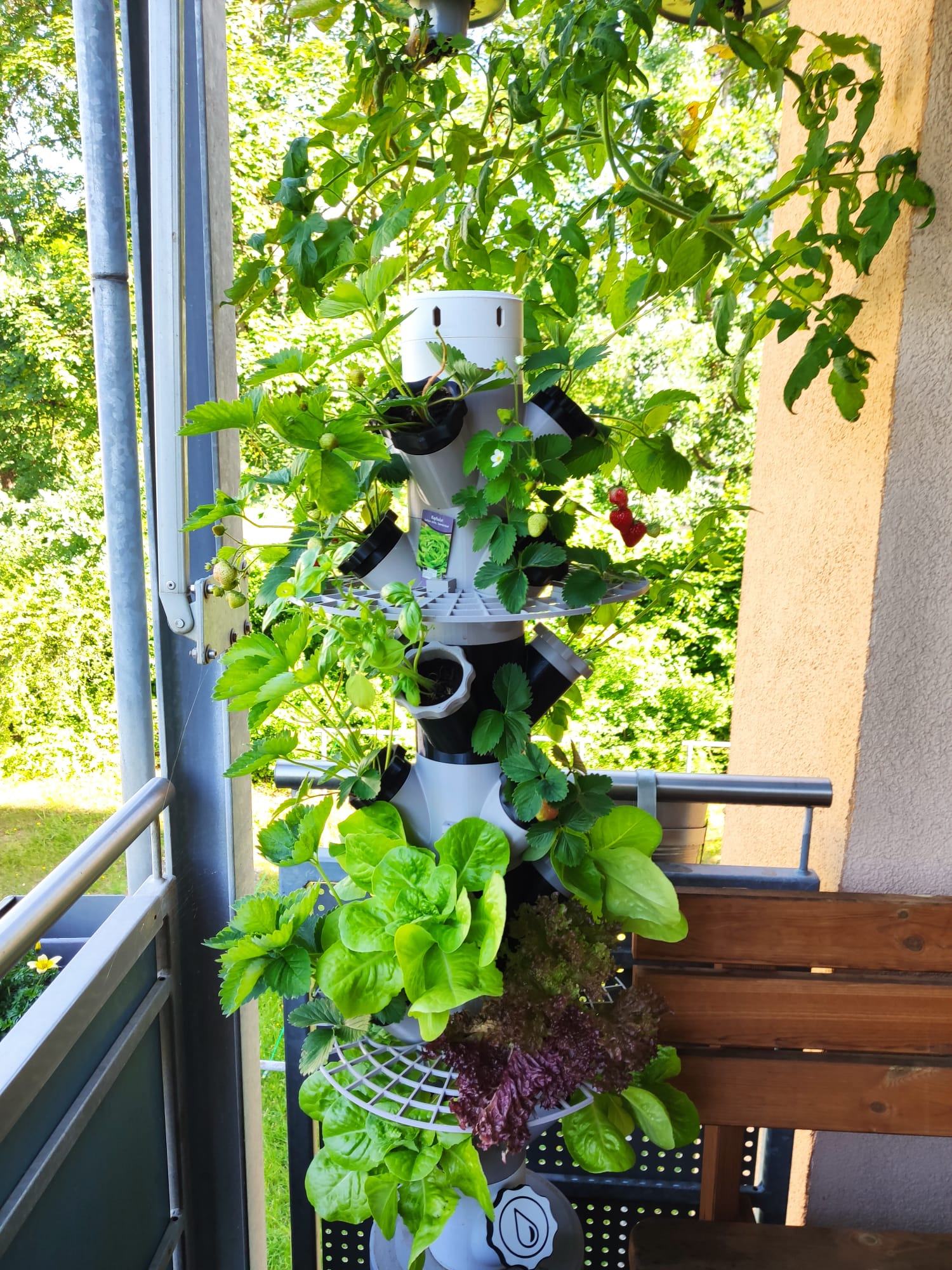

Lúc đầu dùng ổn, nhưng khi cây lớn (xem hình đầu tiên) thì phải châm lại mỗi 2–3 ngày. Sắp tới mình sẽ ra bản chỉnh sửa để dùng được mọi loại chậu/bình lớn với hệ này khi cần, hoặc lúc đi vacation.

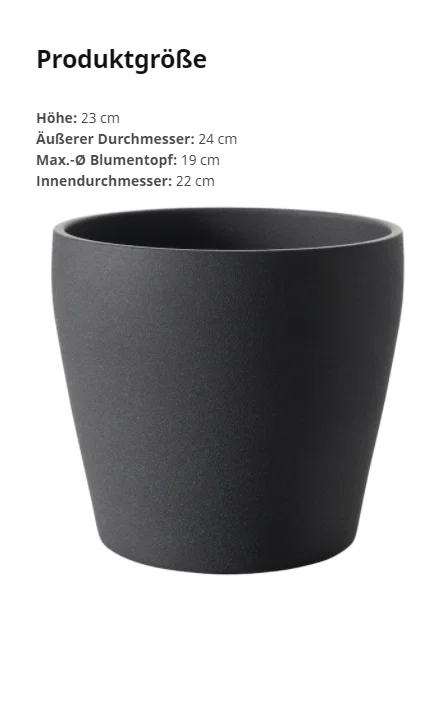

Đây là cỡ 19 cm của IKEA. Nếu bạn không tiện mua IKEA thì xem hình bên dưới để lấy kích thước. Chỉ cần kích thước ngoài của chậu và thành chậu không dày hơn IKEA Pod.
https://www.ikea.com/de/de/p/persillade-uebertopf-dunkelgrau-90346766/
Ngoài ra có thể dùng thiết kế pod mới để tăng dung tích trữ nước đáng kể, yên tâm đi chơi và khi về vẫn thu hoạch ngon.
Ikea Citronmeliss 32 cm:
https://www.ikea.com/de/de/p/citronmeliss-uebertopf-drinnen-draussen-anthrazit-40562512/#content
Thêm vài cái bánh xe:
https://www.ikea.com/de/de/p/olivblad-pflanzenrollwagen-drinnen-draussen-hellgrau-60561314/
Lịch tưới & loại phân bón cụ thể
Ban đầu mình để 15 phút bật và 45 phút tắt bằng ổ hẹn giờ cơ dạng tiết kiệm điện.
Cập nhật 2022:
Như vậy là quá nhiều. Giờ dùng đất thường thì có thể tưới theo lịch 4 lần/ngày, mỗi lần khoảng 1–2 phút. Những mức khác có vẻ đều là dư nước.
Bạn có thể rút ngắn thời gian bật và kéo dài thời gian tắt nếu cần tiết kiệm điện. Đất sẽ giữ lại một phần nước.
Để rễ cây được ướt hoàn toàn (ít nhất cũng phải vài phút), và chỉ bật bơm lại khi rễ bắt đầu khô (3–6 tiếng).
Nếu không có timer thì cho nước tuần hoàn liên tục cũng là một lựa chọn, nhưng thật sự không tốt cho cây.
Về phân bón, hiện mình bắt đầu dùng loại dung dịch all-in-one không được khuyến nghị chính thức cho hệ hydroponic (khoảng 9 €, GREEN24 Erdbeer-Dünger HIGH-TECH).
Cập nhật 2022: Dùng với đất cũng rất ổn nên mình sẽ tiếp tục. Năng suất tốt lắm. :)
Với bạn nào nói tiếng Đức, mình thấy có một trang khá hay, chia sẻ nhiều thông tin hữu ích cho giai đoạn bắt đầu.
https://www.pflanzenfabrik.de/hydroponik-erdbeeren/
Time-Laps:
Nhật ký thay đổi:
17.07.2021: Điều chỉnh nội dung nhỏ
Thêm thông tin về dùng đất thay cho đá, dinh dưỡng cho cây và chu kỳ tưới.

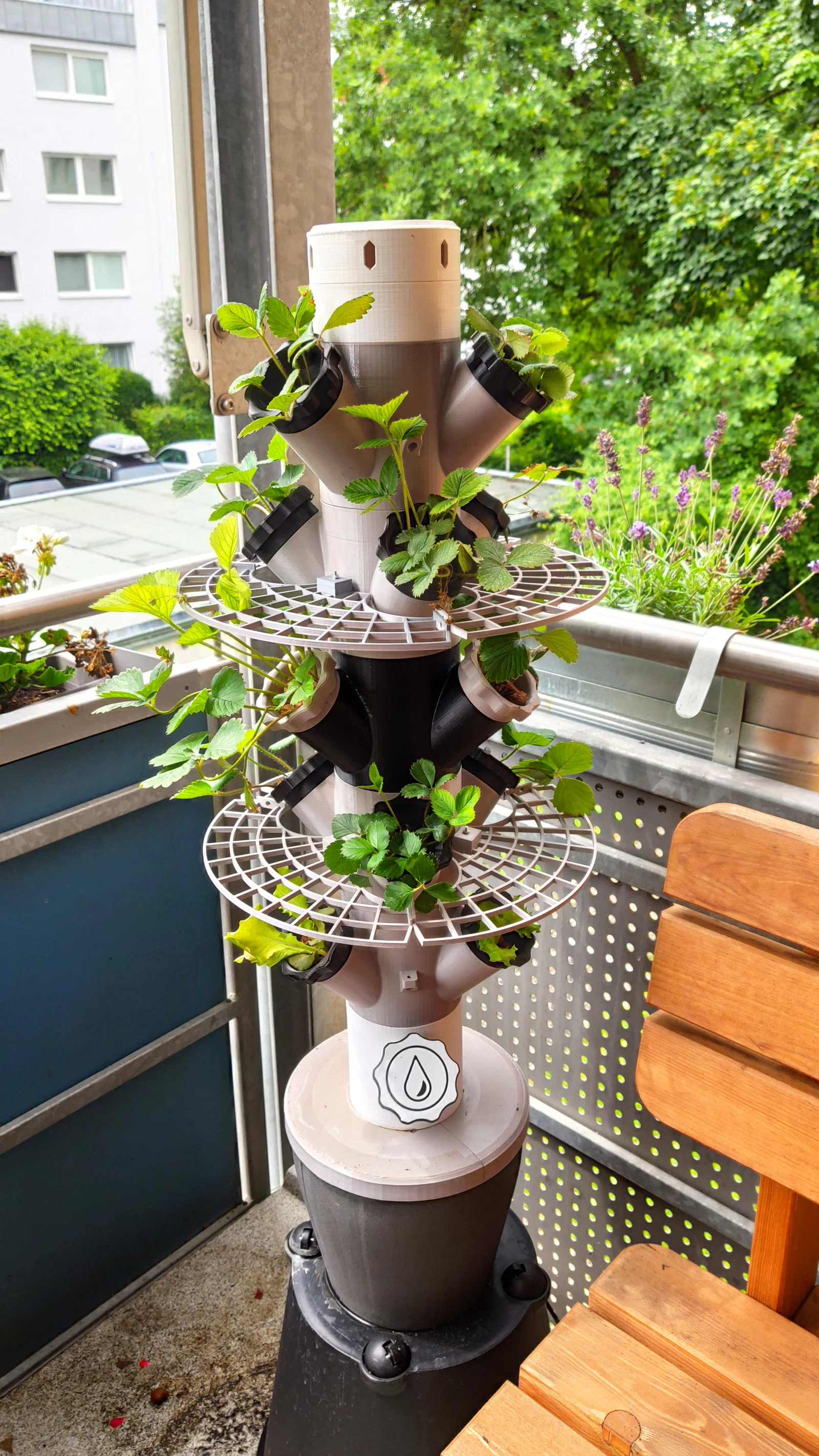

21.11.2021: Cập nhật cho dâu tây
Thêm các ngàm/giá đỡ cho dâu tây.
31.05.2021: Điều chỉnh nội dung nhỏ
Thêm vít vào danh sách linh kiện khuyến nghị.
31.03.2023: Nhiều thay đổi trong file 3D
Sửa first layer ở cụm chính.
Cũng đổi toàn bộ file sang PETG, dễ xử lý hơn nhiều và độ bền ngoài trời cho nhu cầu này cũng tốt như ASA.
Đổi nắp trên cùng sang kiểu không có lỗ để giảm tình trạng tràn mà mình thấy xảy ra; mình nghĩ không có nhược điểm nào ảnh hưởng sức khỏe cây. Để coi năm nay thế nào.
17.03.2024: Cập nhật lớn đầu năm cho mùa tiếp theo với nhiều chi tiết mới!
Hãy xử lý dứt điểm vấn đề bồn nước ở phần đáy — bao gồm cả vụ dây nguồn và first layer sai!
Thêm một thiết kế mới để thay pod bằng cỡ lớn hơn mà vẫn in được trên máy MK3!!
Vấn đề trước đây: nếu đi vacation 2 tuần là bồn hết nước, cây chết. Thiết kế mới cho phép đảm bảo nước tối đa tới 1 tháng với đường kính chậu/thùng cỡ 32–40 cm. Càng lớn càng tốt.
Ikea Citronmeliss 32 cm:
https://www.ikea.com/de/de/p/citronmeliss-uebertopf-drinnen-draussen-anthrazit-40562512/#content
Thêm vài cái bánh xe:
https://www.ikea.com/de/de/p/olivblad-pflanzenrollwagen-drinnen-draussen-hellgrau-60561314/

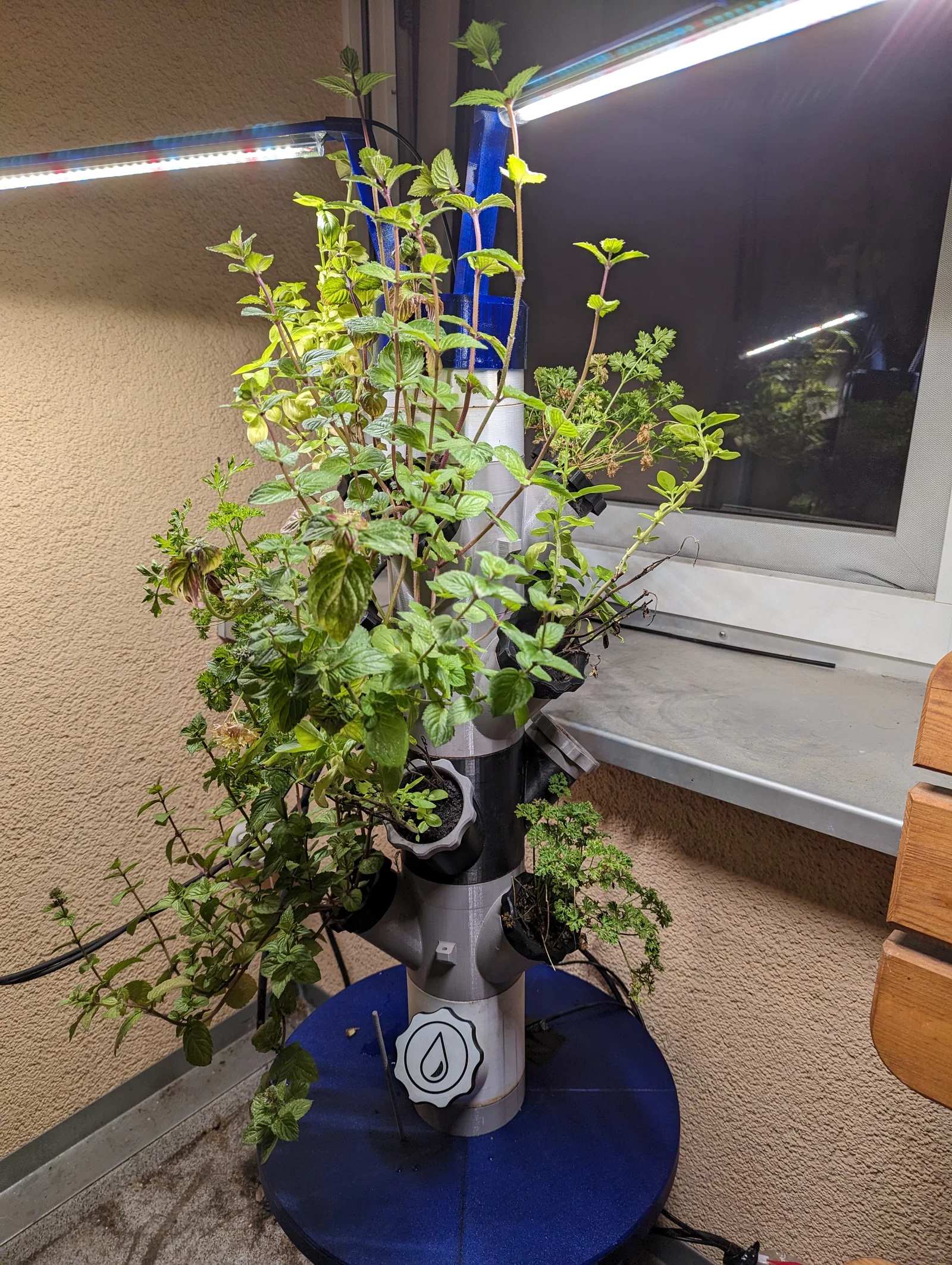

Đem cây vào trong nhà mùa đông với các giá đỡ đèn LED
Thêm một giải pháp LED đã được chỉnh cho gọn để đem cây vào trong nhà trồng tiếp cho có mảng xanh mùa đông. Mới bắt đầu thì có thể dùng tạm mấy loại đèn strip đang có. Nếu muốn “nâng cấp”, mua các loại đèn tiêu chuẩn đang bán nhiều trên thị trường.
https://www.amazon.de/gp/product/B08K7H8T9Z/ref=ppx_yo_dt_b_search_asin_image?ie=UTF8&psc=1
Các chỉnh sửa tiếp theo:
Sẽ rất hay nếu phát triển bộ này thêm để mùa hè thì thu dâu, còn sau đó có thể đem vào trong nhà để trồng tiếp.
Cứ thoải mái để lại bình luận và góp ý dựa trên trải nghiệm của bạn với thiết kế này nha.
- Đầu nối cho khu vực thứ hai để dùng chung bơm cho tháp thứ hai
