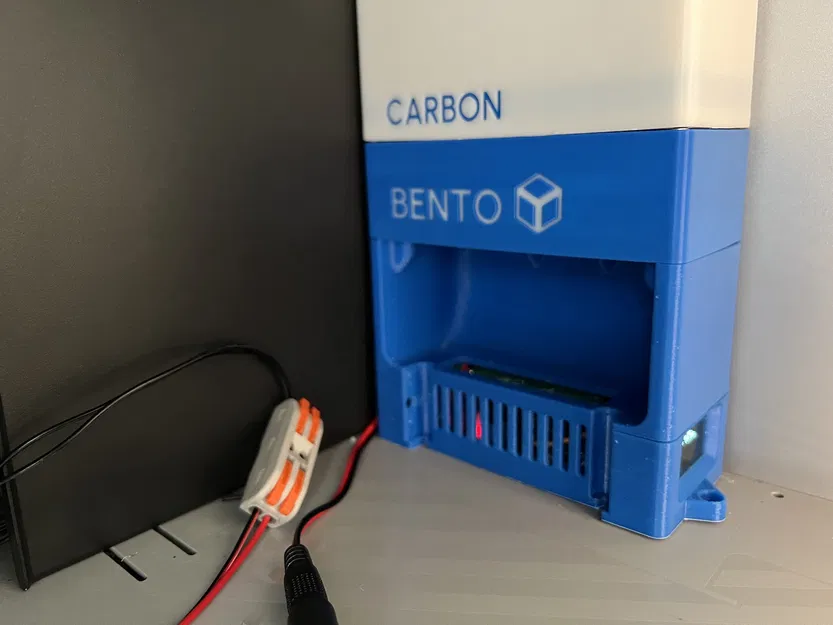

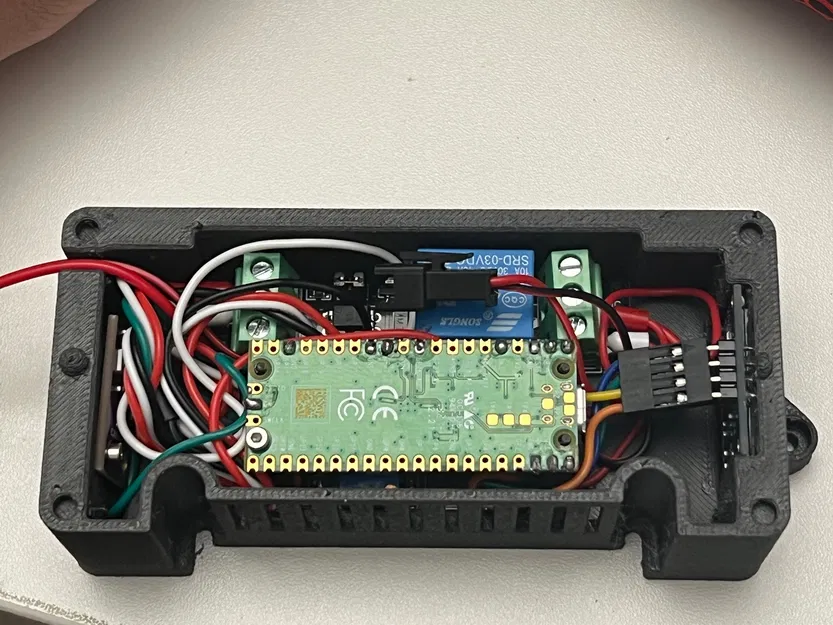

Điều Khiển Quạt Tự Động Cho Bento Box

Để xem các bản sửa đổi mới nhất, vui lòng truy cập: https://github.com/gallowayk/FanControlForBentoBox

Sau khi in xong mô hình lọc Bento Box, tôi muốn có cách để điều khiển quạt sao cho chúng không chạy 24/7 và chỉ bật khi có hàm lượng VOC cao. Ban đầu, tôi chỉ định sử dụng công tắc nhiệt lưỡng kim vì nhiệt độ môi trường bên trong máy in sẽ chỉ tăng lên khi in ABS, PC, Nylon, v.v. Tuy nhiên, tôi muốn tiếp cận một cách tinh vi hơn mà vẫn giữ chi phí thấp.

• RPi Pico (bất kỳ biến thể nào)
• Relay cách ly quang kích hoạt 3.3V https://www.amazon.com/dp/B07XGZSYJV
• Cảm biến khí MS1100 https://www.amazon.com/dp/B0BF4JDW26

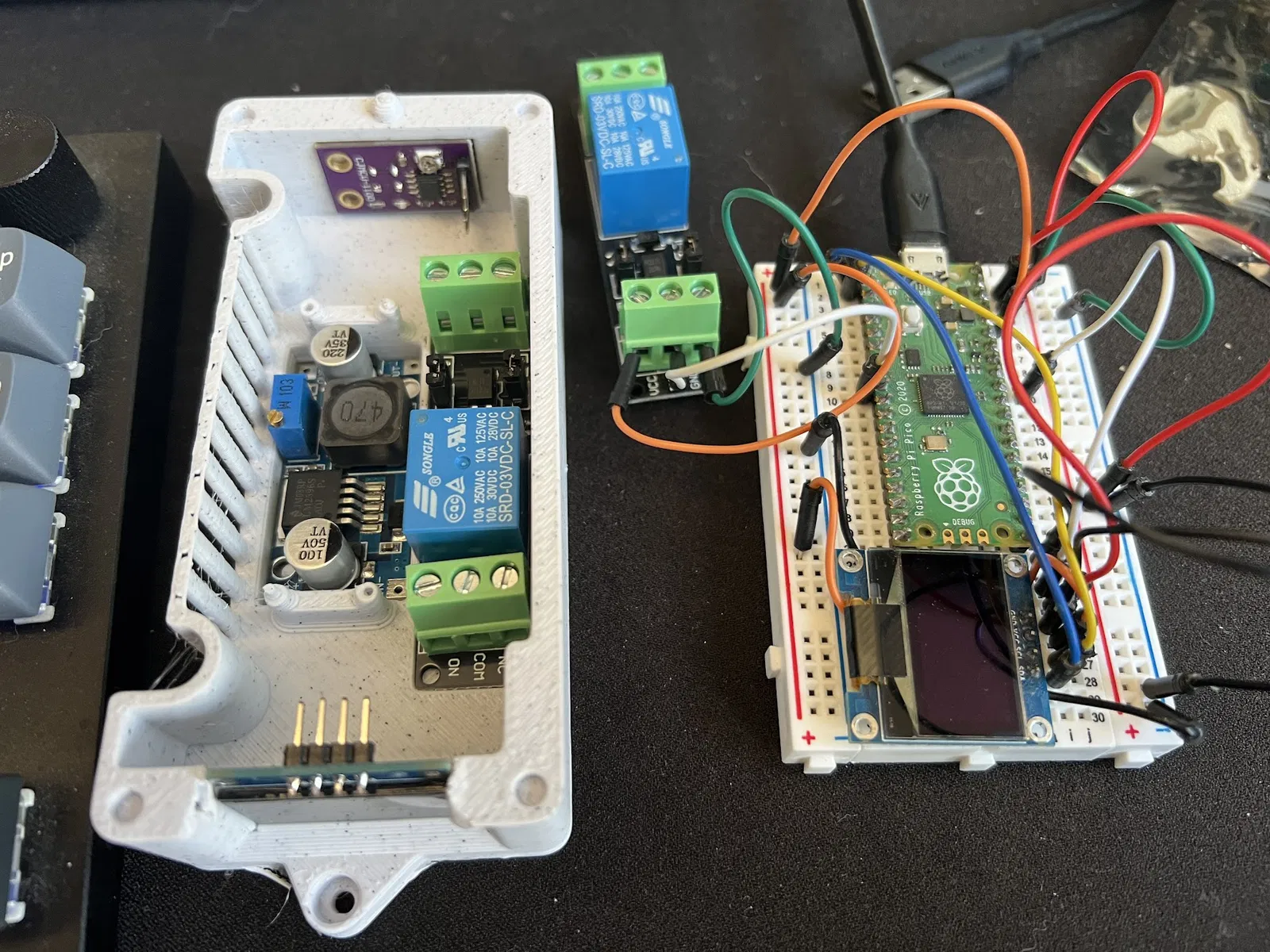

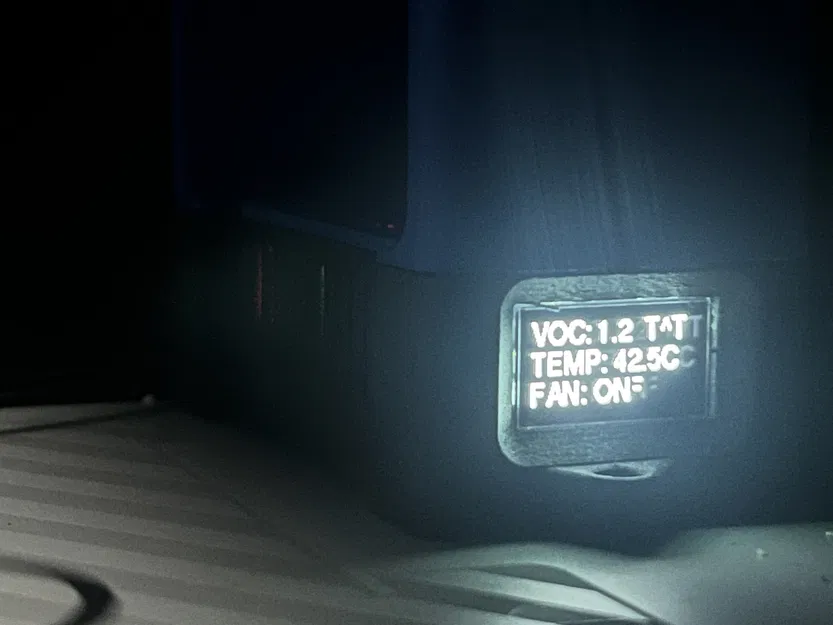

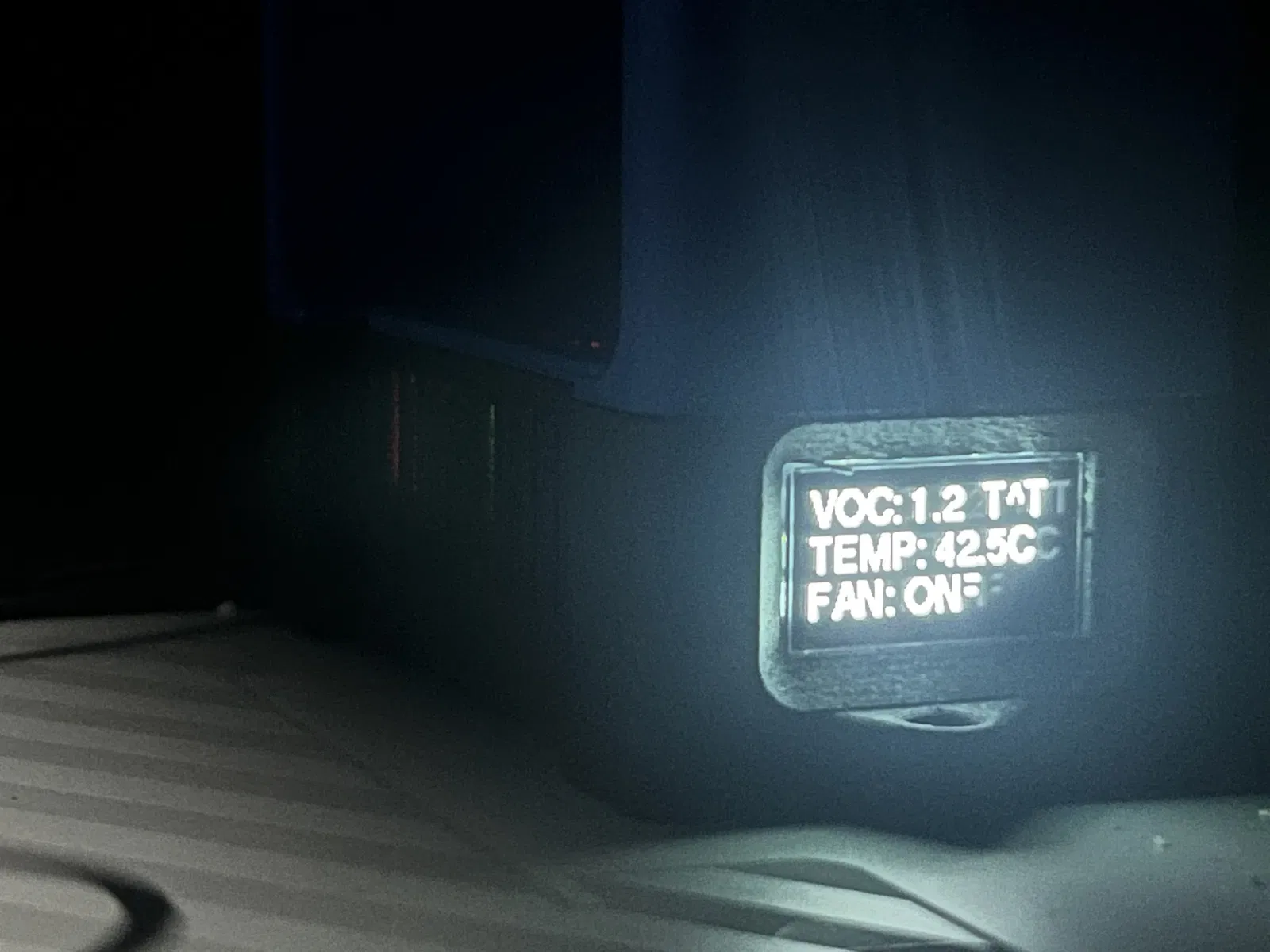

• Màn hình OLED 128x64px SSD1306 https://www.amazon.com/gp/product/B0833PF7ML
• Bộ chuyển đổi Buck LM2596S https://www.amazon.com/dp/B07QKHR6PY
  • Bộ chuyển đổi Buck phải được điều chỉnh thành +5VDC hoặc +3/3.3VDC

Phần cứng

• 2x vít tự khai thác M2x5 hoặc M2x8
  • Một cái cho cảm biến VOC
  • Một cái cho RPi Pico
• 8x nam châm 4x2mm
• Các dây nhảy khác nhau
  • Nên sử dụng dây nhảy đực sang cái
  • Việc có bộ kết nối/đầu cuối Dupont và kìm bấm cũng sẽ giúp bạn, điều này cho phép bạn tự làm dây có độ dài phù hợp

Công cụ

• Mỏ hàn
  • TS100 là lựa chọn hàng đầu của tôi vì khả năng làm nóng và nguội nhanh chóng
• Kẹp "tay hỗ trợ" để hàn
• Bộ công cụ chính xác
  • Cờ lê lục giác đầu bi cũng có thể được sử dụng
• Kìm bấm ferrule + ferrule
• Ống co nhiệt

Lưu ý: Vui lòng đảm bảo làm việc an toàn với thiết bị điện tử của bạn.

• Không làm việc trên bất cứ thứ gì khi đang có điện
• Cố gắng hết sức để tránh hít phải khói hàn/chất trợ hàn

Phần mềm

Vui lòng đọc kỹ toàn bộ chương trình để làm quen với chức năng!

Định nghĩa chân có thể dễ dàng thay đổi ở trên cùng so với những gì tôi đã chọn sử dụng.

• Đối với những ai chưa từng sử dụng Raspberry Pi cho các tập lệnh của riêng mình, hãy đổi tên "VOC_CKT.py" thành "main.py" và lưu vào RPi Pico của bạn.

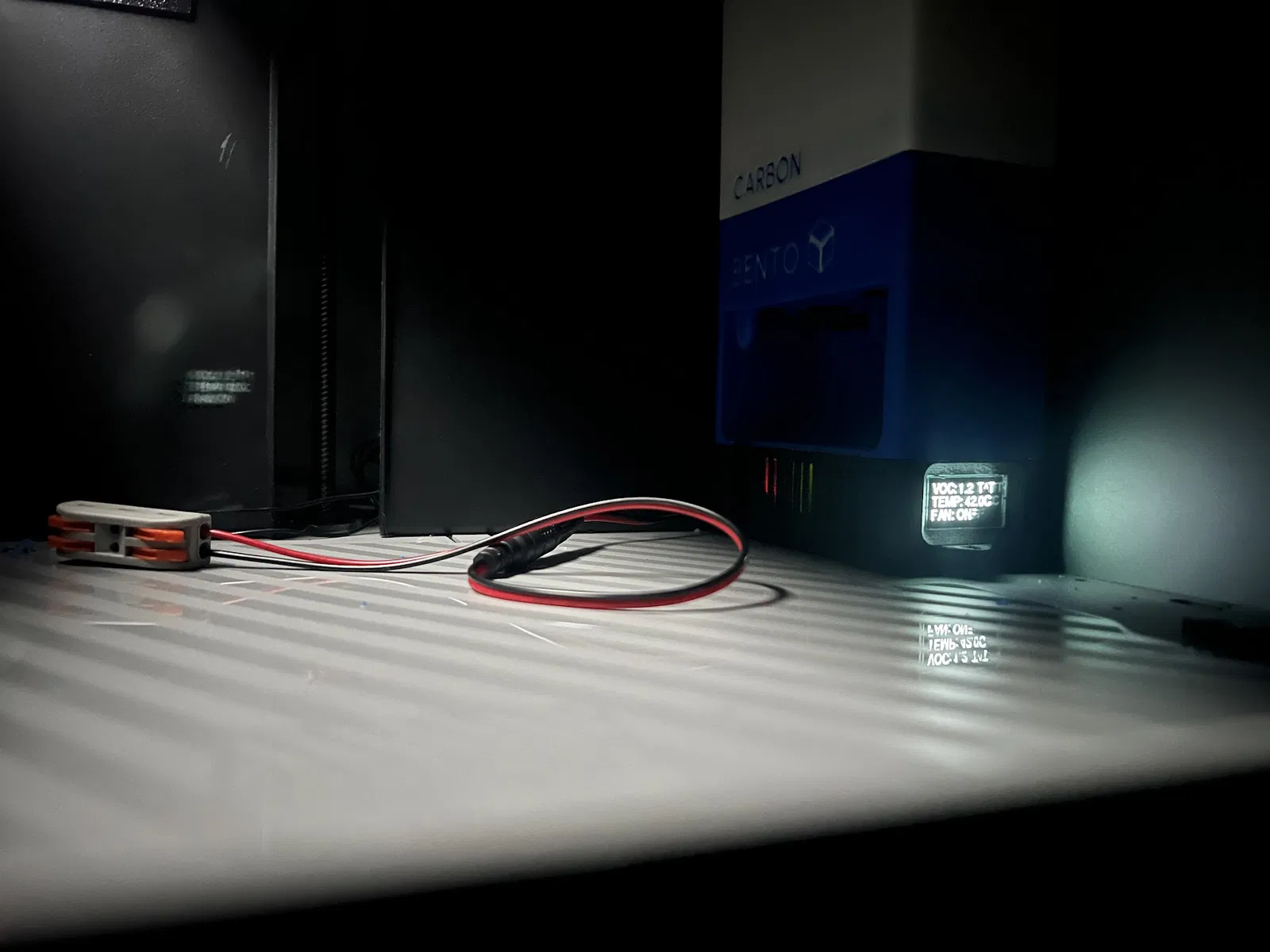

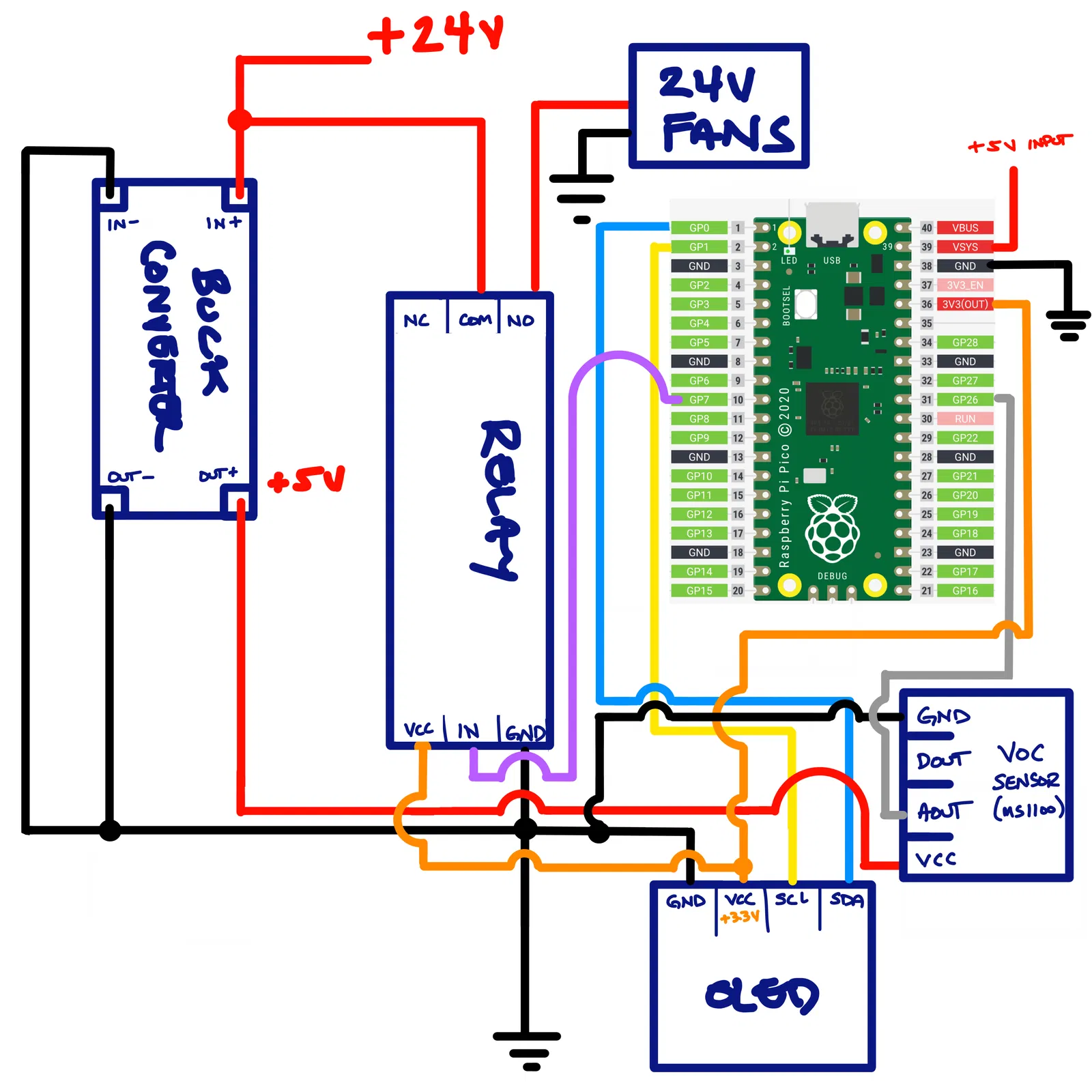

Khi có thêm thời gian, tôi sẽ viết một bài hướng dẫn đầy đủ kèm theo hướng dẫn kết nối mọi thứ. Cho đến lúc đó, đừng ngần ngại hỏi tôi bất kỳ câu hỏi nào. Tuy nhiên, xin lưu ý rằng tôi có thể không trả lời nhanh chóng.

Vẫn còn một số điều chỉnh tôi muốn thực hiện, vì vậy có thể sẽ có một bản sửa đổi nào đó. Tôi muốn giảm bớt sự lộn xộn trong vỏ điện tử bằng cách sử dụng các giải pháp tích hợp hoặc phát triển PCB của riêng mình với chip RP2040 và khả năng xử lý nguồn điện tích hợp.
