Giá đỡ chân máy cho camera PlayStation4 thế hệ thứ hai

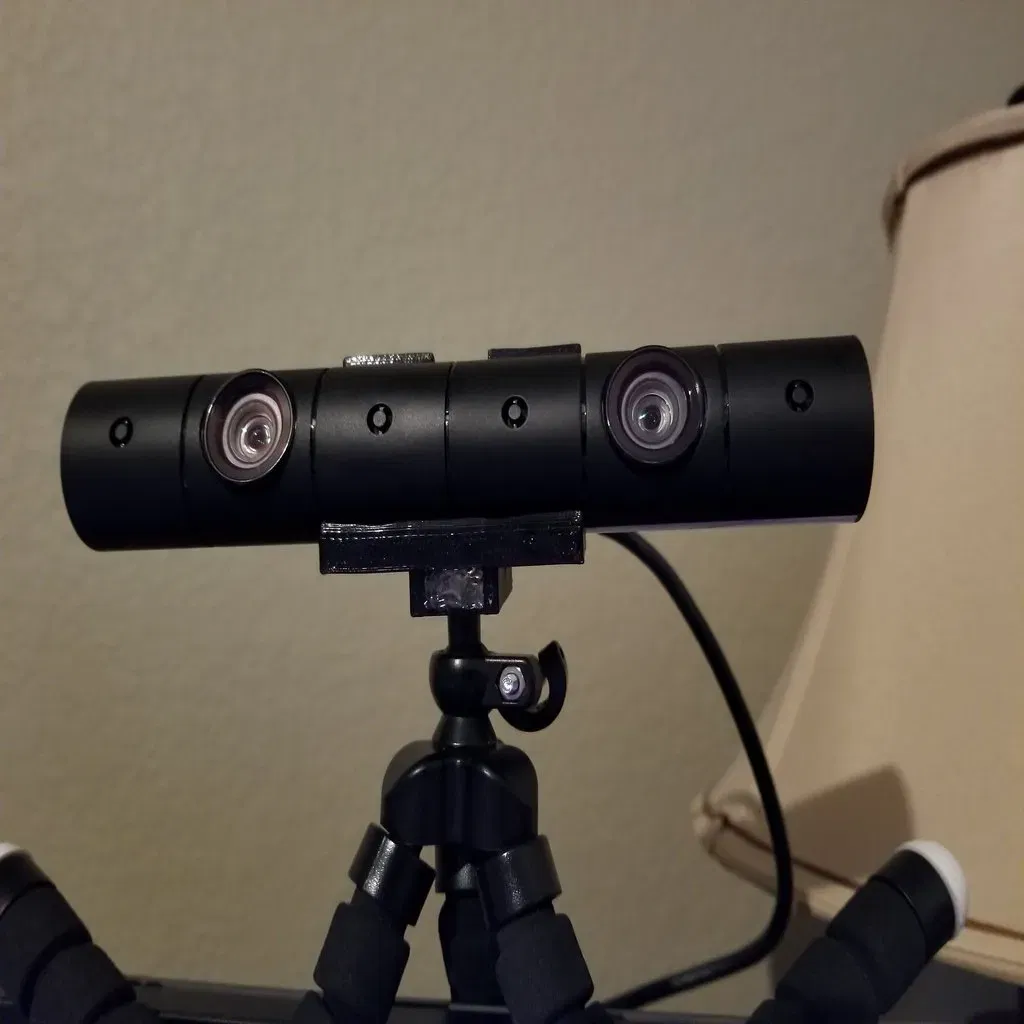

Đây là một giá đỡ chân máy cho camera PlayStation4 thế hệ thứ hai - loại thân tròn. (còn gọi là ps4eye hoặc camera psvr) Giá đỡ đi kèm rất tốt để gắn trên TV hoặc màn hình, và trên một số bàn, nhưng để có thêm sự linh hoạt, một giá đỡ chân máy là hữu ích. Mô hình này sử dụng một đai 1/4"-20 để cung cấp ren cho chân máy vặn vào. Nó sẽ khá dễ dàng để in: các phần nhô ra bị giới hạn ở 45 độ.

Camera chỉ cần được gắn (nhẹ nhàng) vào và có thể xoay theo ý muốn - thiết kế chung được lấy cảm hứng từ giá đỡ đi kèm.

Có hai biến thể: cái có "embedded" trong tên cầu nối qua túi cho đai. Nó được thiết kế để bạn thiết lập slicer của mình để "tạm dừng" in ngay trước khi in lớp cầu nối đó, để bạn có thể thả đai vào. Lớp cầu nối sau đó sẽ bao gồm đai vĩnh viễn.

Nếu bạn không thể hoặc không muốn làm điều đó, mô hình "thông thường" cho phép bạn đặt đai vào sau khi in, sau đó một cái gì đó như keo nóng chảy hoạt động tốt để cố định đai vào chỗ.

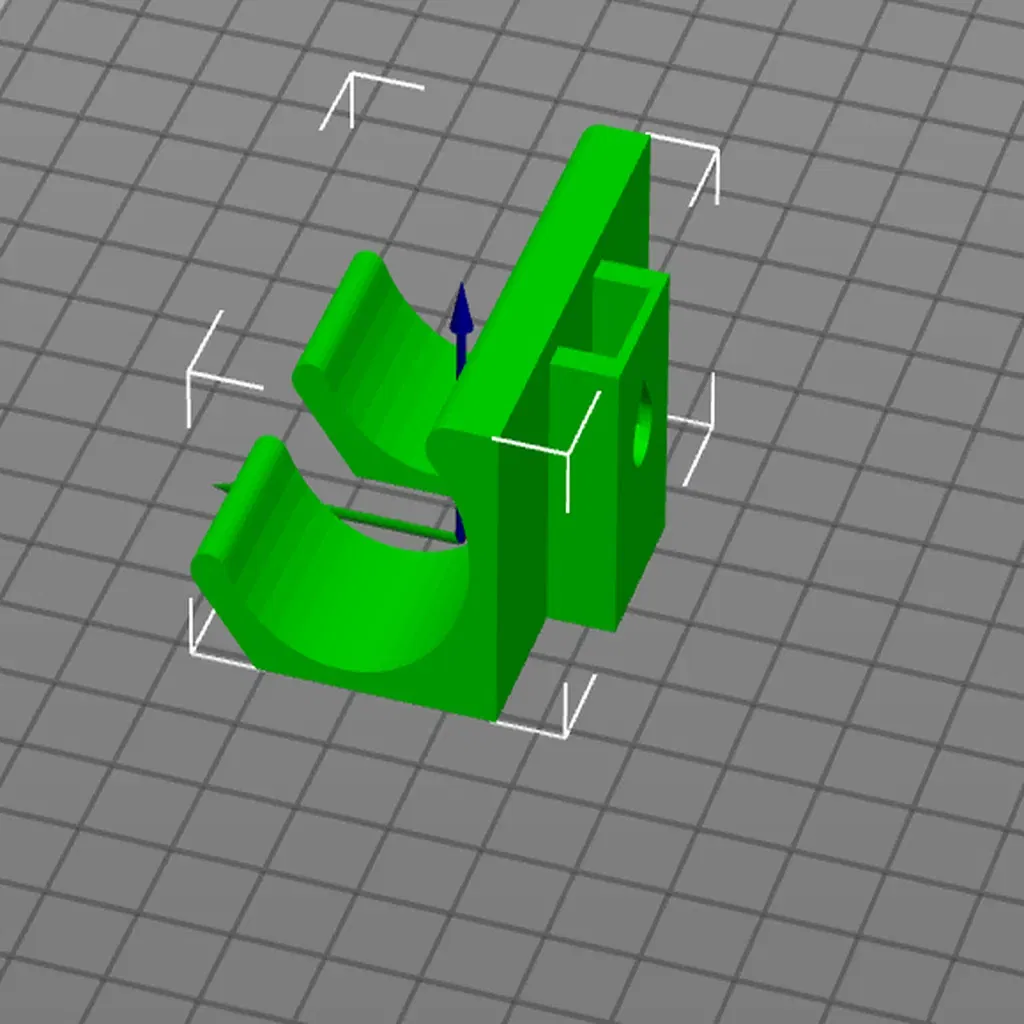

In trên "mặt sau" của nó - túi đai hướng lên - để có kết quả tốt nhất. In dễ dàng: không cần hỗ trợ, phần nhô ra hạn chế, và đủ diện tích bề mặt trên bàn để có độ bám dính tốt.

Cài đặt In

Thương hiệu Máy in:

MakerBot

Máy in:

MakerBot Replicator 2X

Thuyền:

Không

Hỗ trợ:

Không

Độ phân giải:

0.28

Đổ đầy:

có thể 15%? không quan trọng

Vật liệu: AmazonBasics PET-G Đen

Ghi chú:

Nếu bạn có thể hướng dẫn slicer của mình chèn một "tạm dừng" trong GCODE, bạn có thể sử dụng mô hình "embedded" mà sẽ cầu nối qua túi đai sau khi bạn tạm dừng in và thả đai vào. Nếu không, chỉ cần dán đai vào mô hình "thông thường" bằng một cái gì đó như keo nóng chảy.

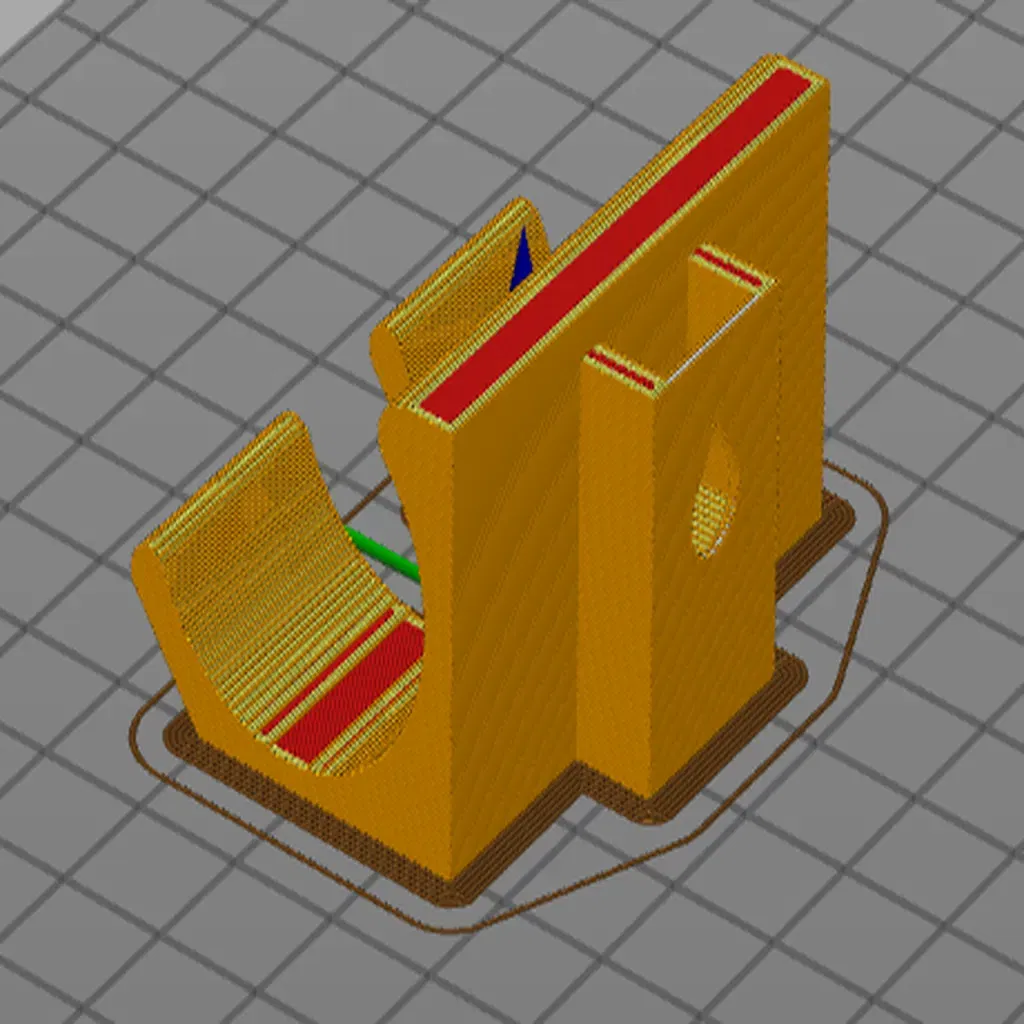

In trên mặt sau của nó - tức là, với lỗ lớn cho túi đai hướng lên. (Xem ảnh chụp màn hình) Đầu giọt nước nên hướng lên - đây là một mẹo giảm nhô ra/thiết kế để dễ in.

Sau khi In

Nếu bạn không sử dụng phiên bản "nhúng", hãy thả một đai ốc hex 1/4"-20 vào túi và dán nó vào vị trí, bằng một thứ gì đó như keo nóng chảy. Hãy chắc chắn không dán qua lỗ ở dưới đáy giá đỡ: ốc chân máy vẫn phải vào được theo cách nào đó.

Cách Tôi Thiết Kế Điều Này

Thiết kế trong SolveSpace. SolveSpace là một hệ thống CAD 3D tham số nhẹ, nhanh, miễn phí, mã nguồn mở và đa nền tảng. Rất được khuyến nghị.

Tệp nguồn được bao gồm.
