Mui đèn ống kính Nikon AF-S 50mm

Mục tiêu của dự án này là chứng minh tính khả thi của một mui đèn ống kính in 3D. Tôi đã mua một ống kính Nikon 50mm f1.4 từ KEH mà không có mui đèn ống kính HB-47 đi kèm, nên đây là một ứng cử viên tốt để chứng minh điều này. Các số đo cho thiết kế được lấy từ ống kính cũng như từ một mui đèn ống kính Nikon 105 micro.

Mui đèn ống kính này sẽ hoạt động với các ống kính Nikon sau: AF-S 50mm f1.4, AF-S 50mm f1.8 và AF-S 50 f1.8 Special Edition.

Tôi chỉ mới kiểm tra với ống kính AF-S 50mm f1.4.

Giải pháp này sử dụng một rãnh duy nhất để gắn vào ống kính ở cả vị trí lưu trữ và vị trí sử dụng. Lựa chọn này giúp đơn giản hóa quá trình thiết kế và in. Tuy nhiên, nhược điểm là nó có thể bị lắp sai nếu xoay theo hướng không đúng. Mui đèn HB-47 gốc có các rãnh riêng cho vị trí lưu trữ và vị trí sử dụng.

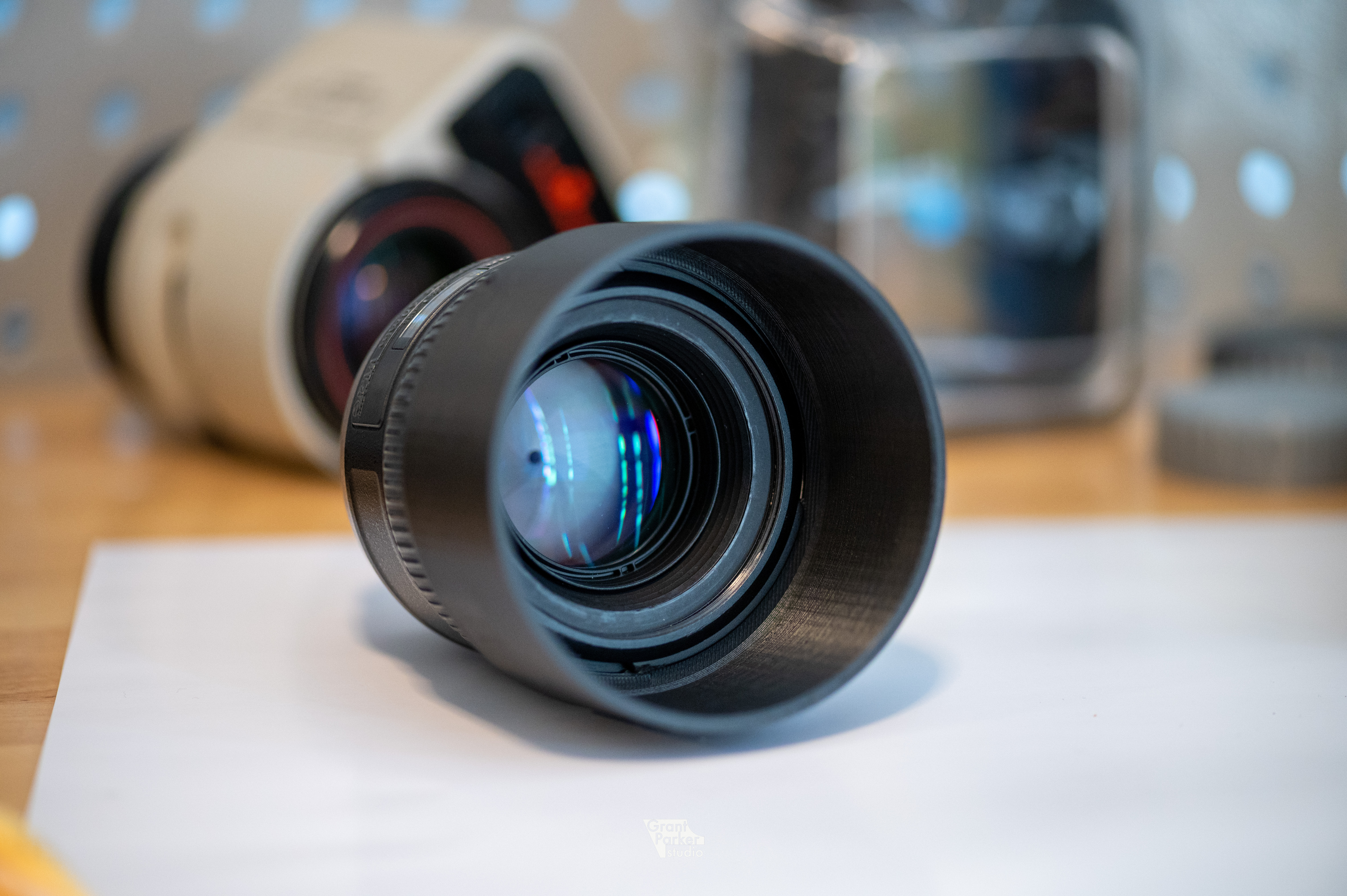

Để lắp mui đèn vào ống kính, hãy căn chỉnh rãnh của mui đèn với ống kính, sau đó xoay mui đèn sao cho rãnh của mui đèn ống kính trượt vào các rãnh trên ống kính. Bóp nhẹ mui đèn bằng cách ấn vào hai bên trong khi xoay nhẹ và mui đèn sẽ khóa vào vị trí trên ống kính.

Để tháo ra, hãy ấn vào hai bên của mui đèn ống kính và xoay để mở khóa.

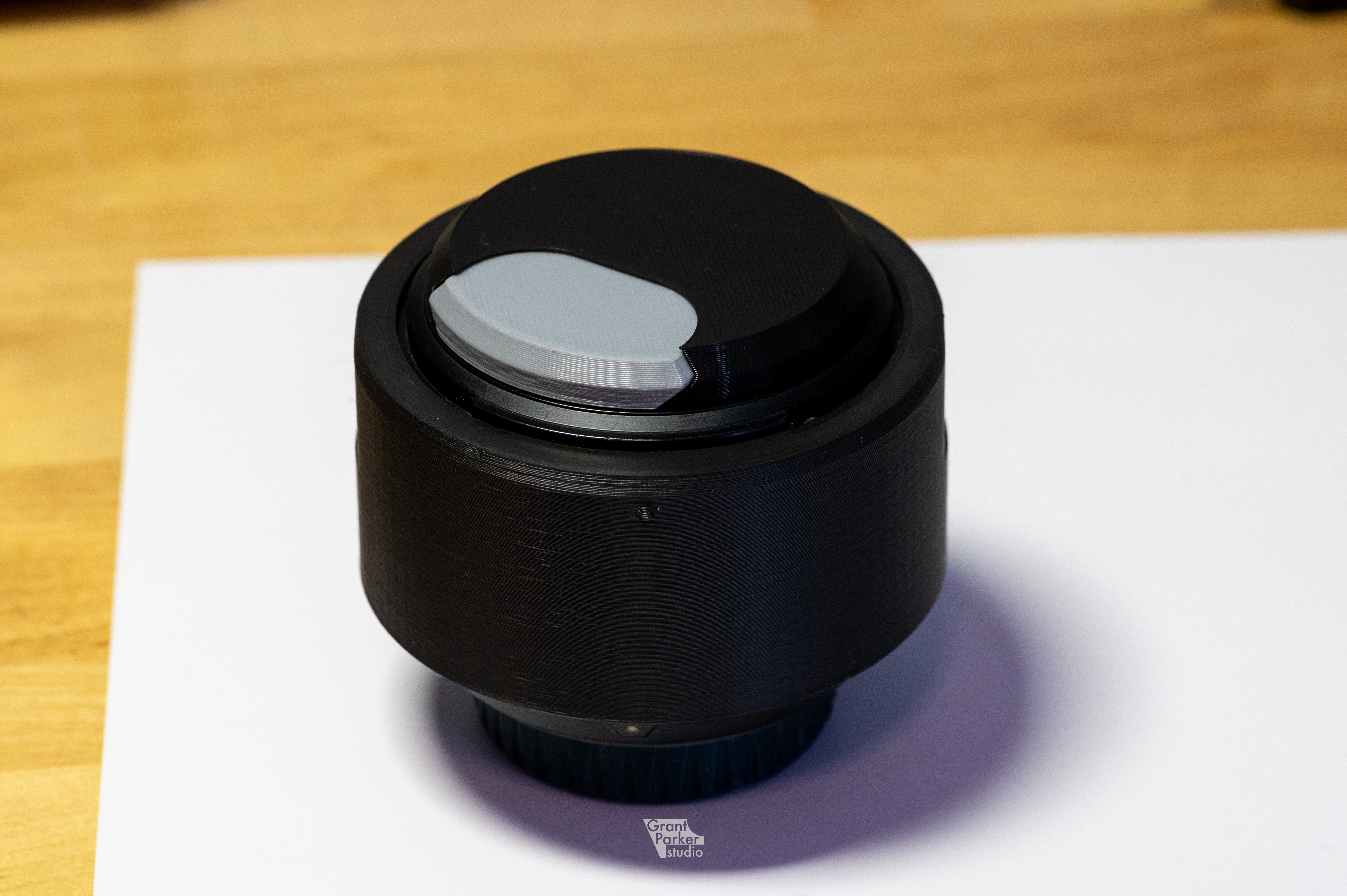

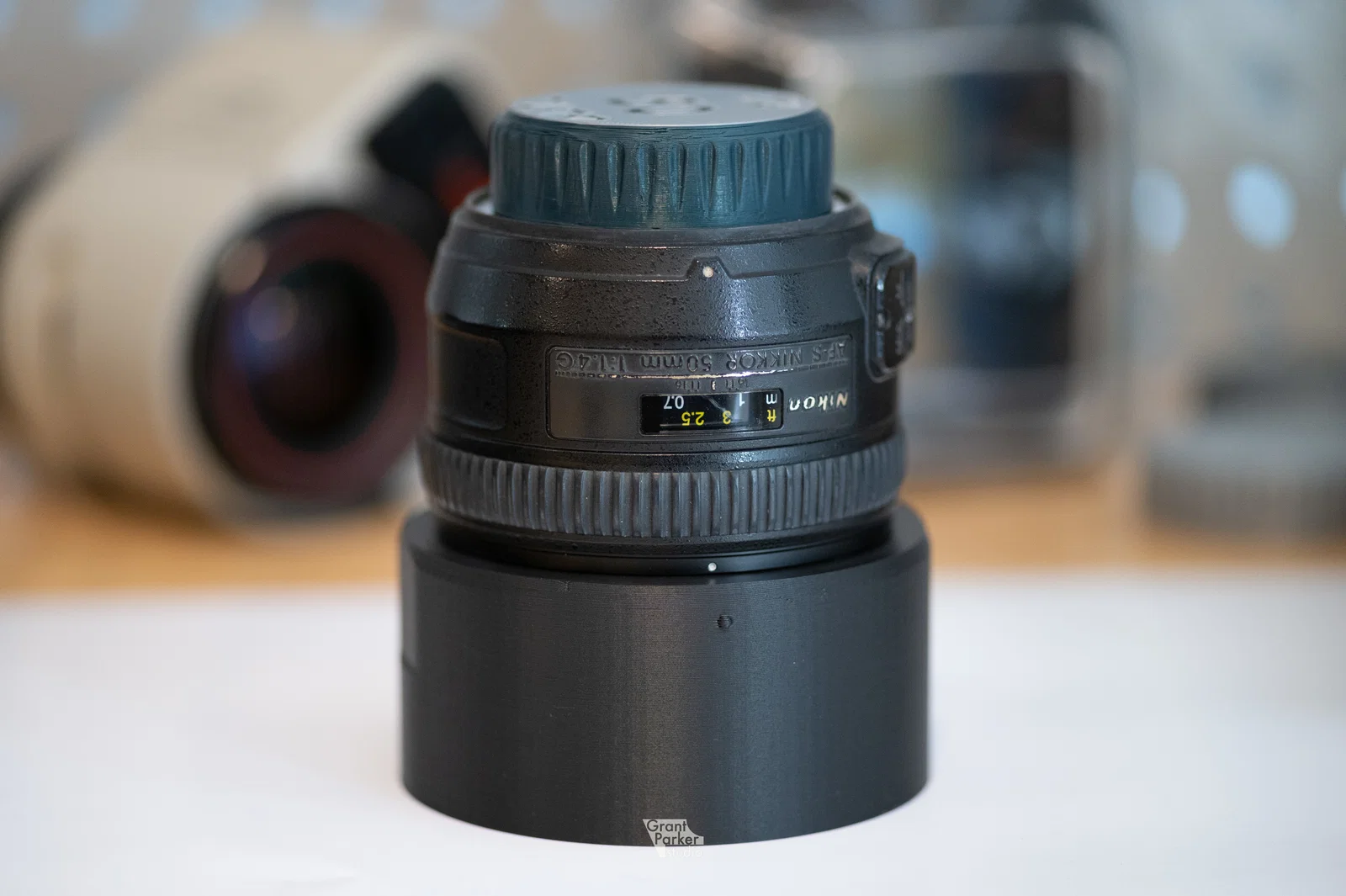

Để lưu trữ mui đèn, hãy làm theo hướng dẫn lắp đặt nhưng với mui đèn bao quanh ống kính.

Thiết kế này được thực hiện mà không có mui đèn HB-47 gốc, vì vậy tôi không thể so sánh trực tiếp với nó, nhưng tôi hài lòng với kết quả. Tôi không nhận thấy bất kỳ vấn đề nào về chất lượng ảnh do việc lắp thêm phụ kiện này vào ống kính của mình, nhưng kết quả của bạn có thể khác. Nếu bạn quyết định in mẫu này, tôi khuyên bạn nên sử dụng sợi PLA màu đen mờ và/hoặc sơn mặt trong bằng màu đen mờ. Cả hai giải pháp này đều nhằm giảm nguy cơ bị phản chiếu thêm.

Chỉnh sửa ngày 24/01/2024: Đã thêm tệp Fusion 360
