Vỏ Ultimate Prusa (MK4) - Bản Remix Mặt Đối Xứng

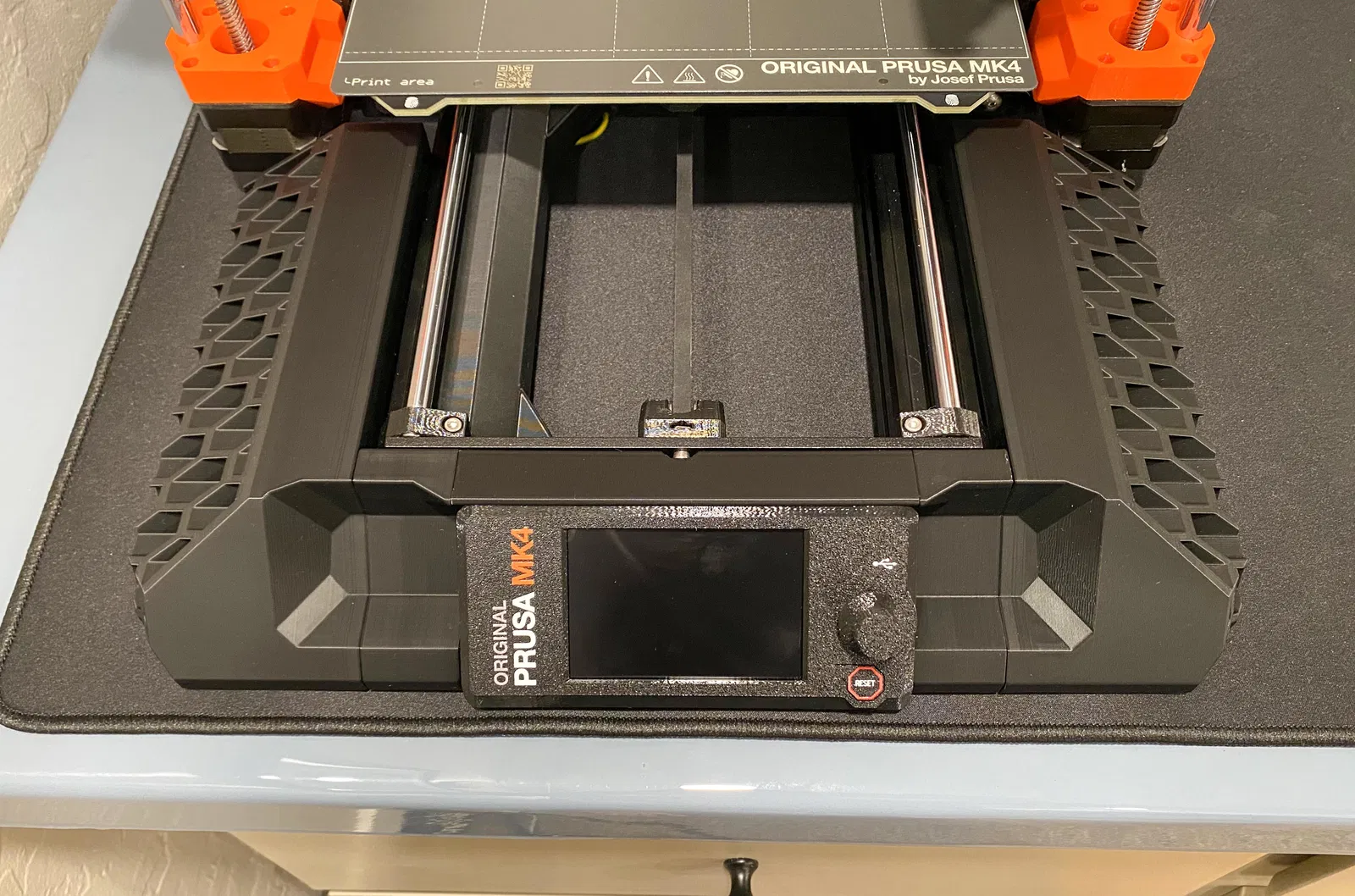

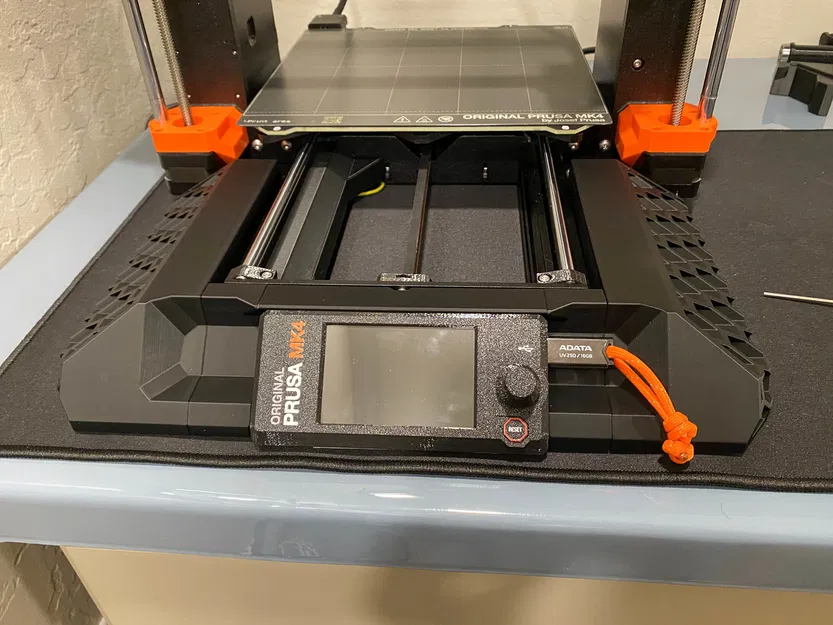

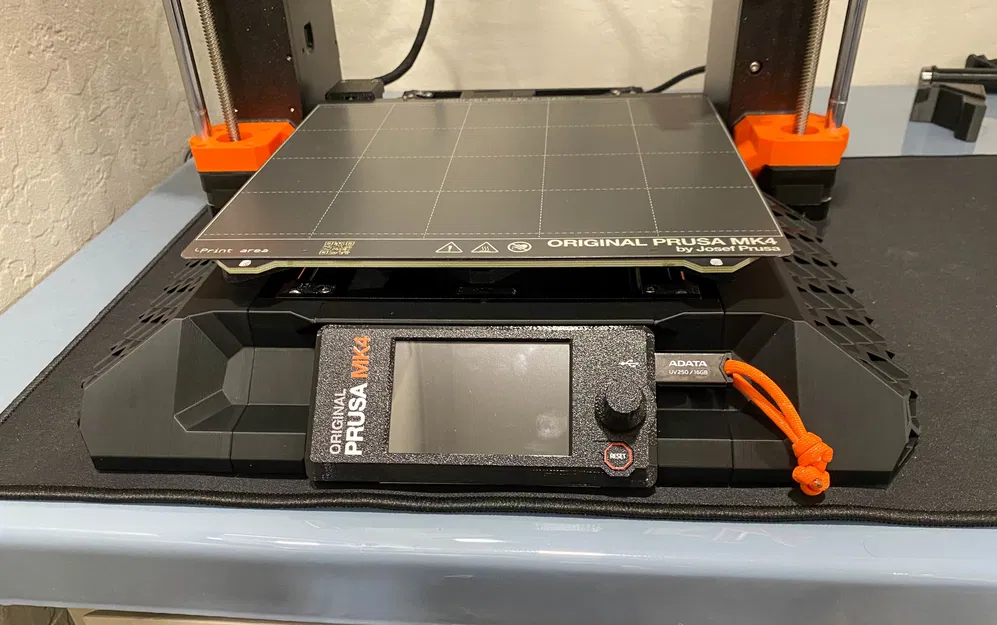

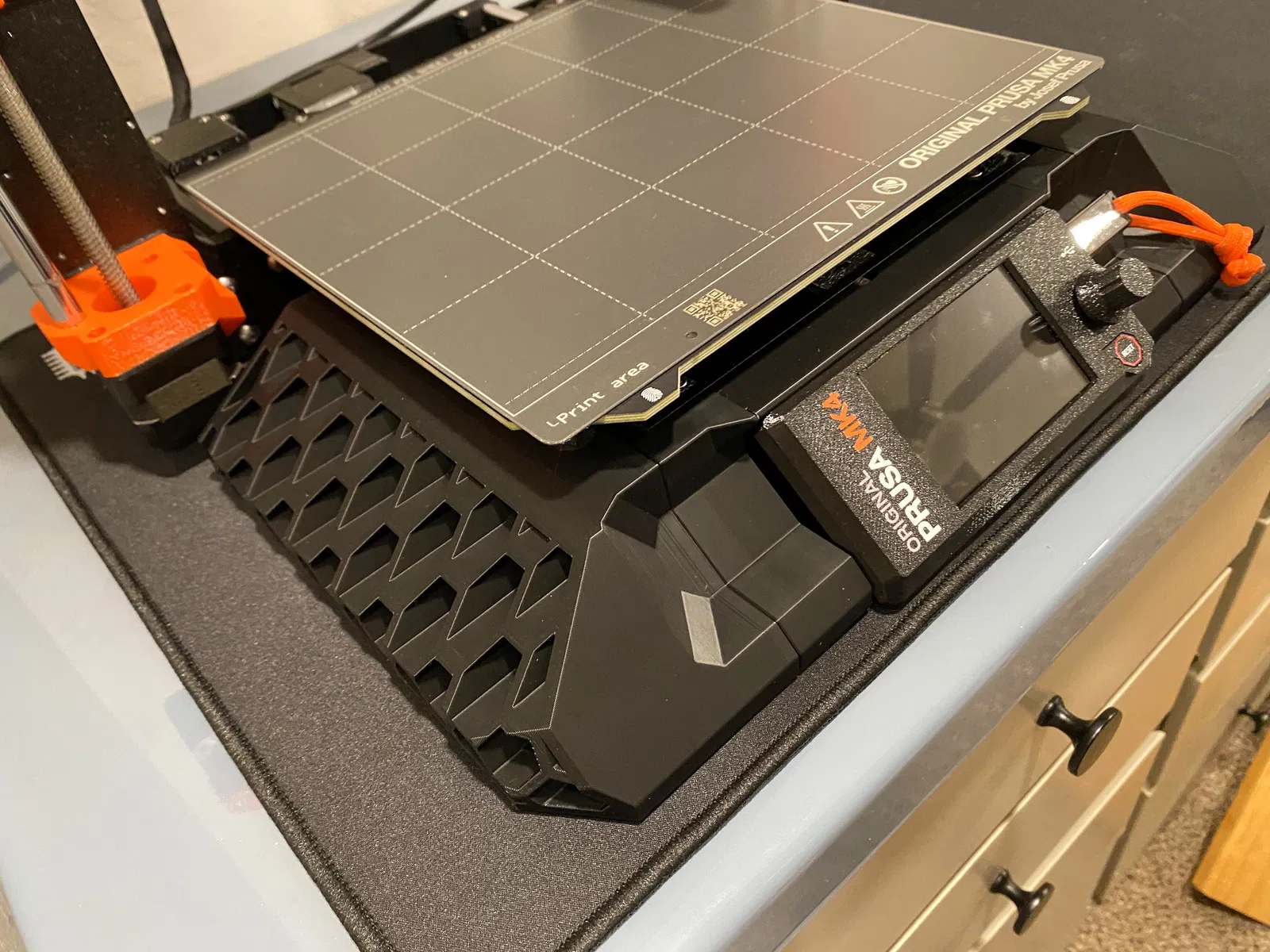

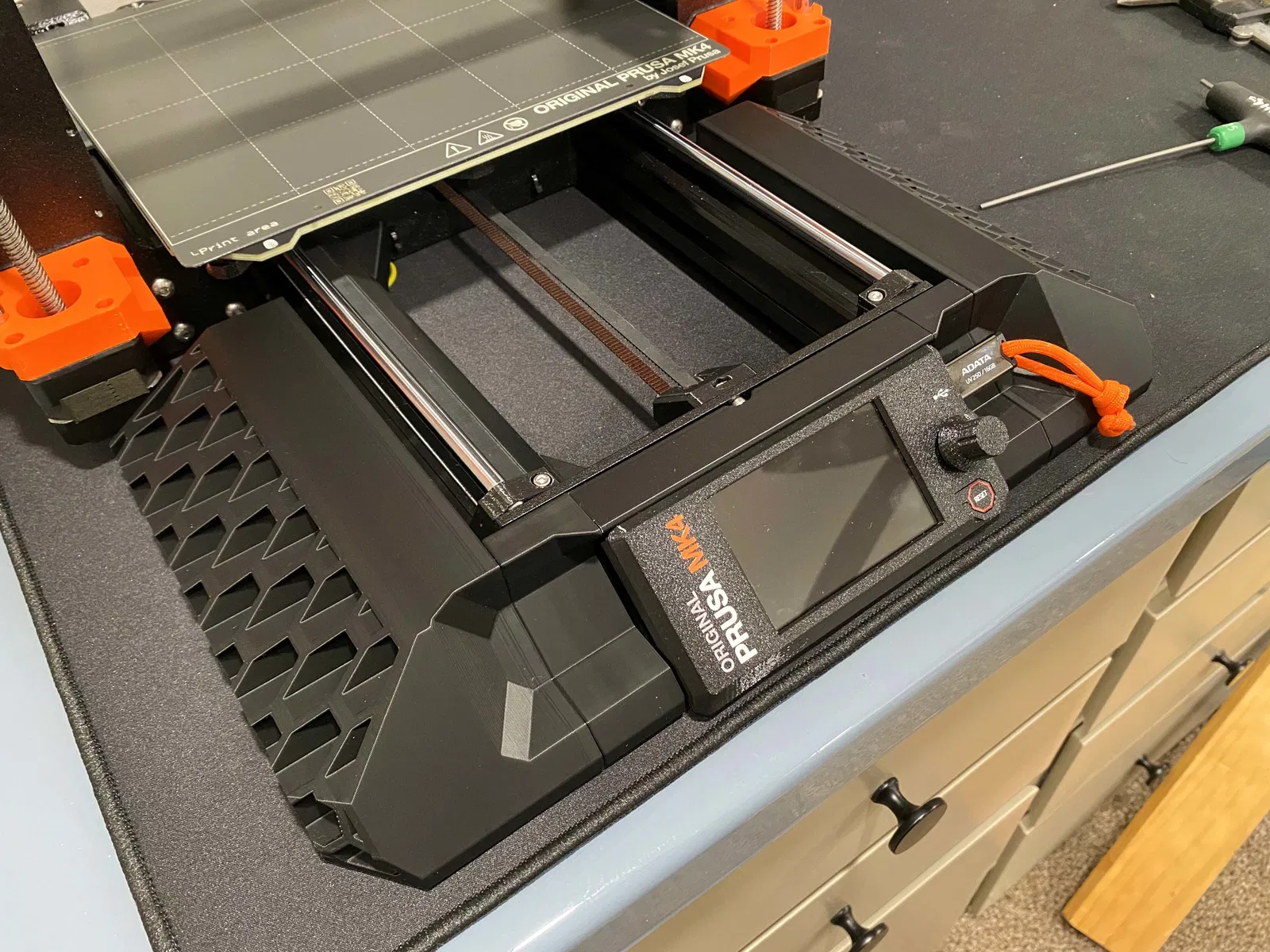

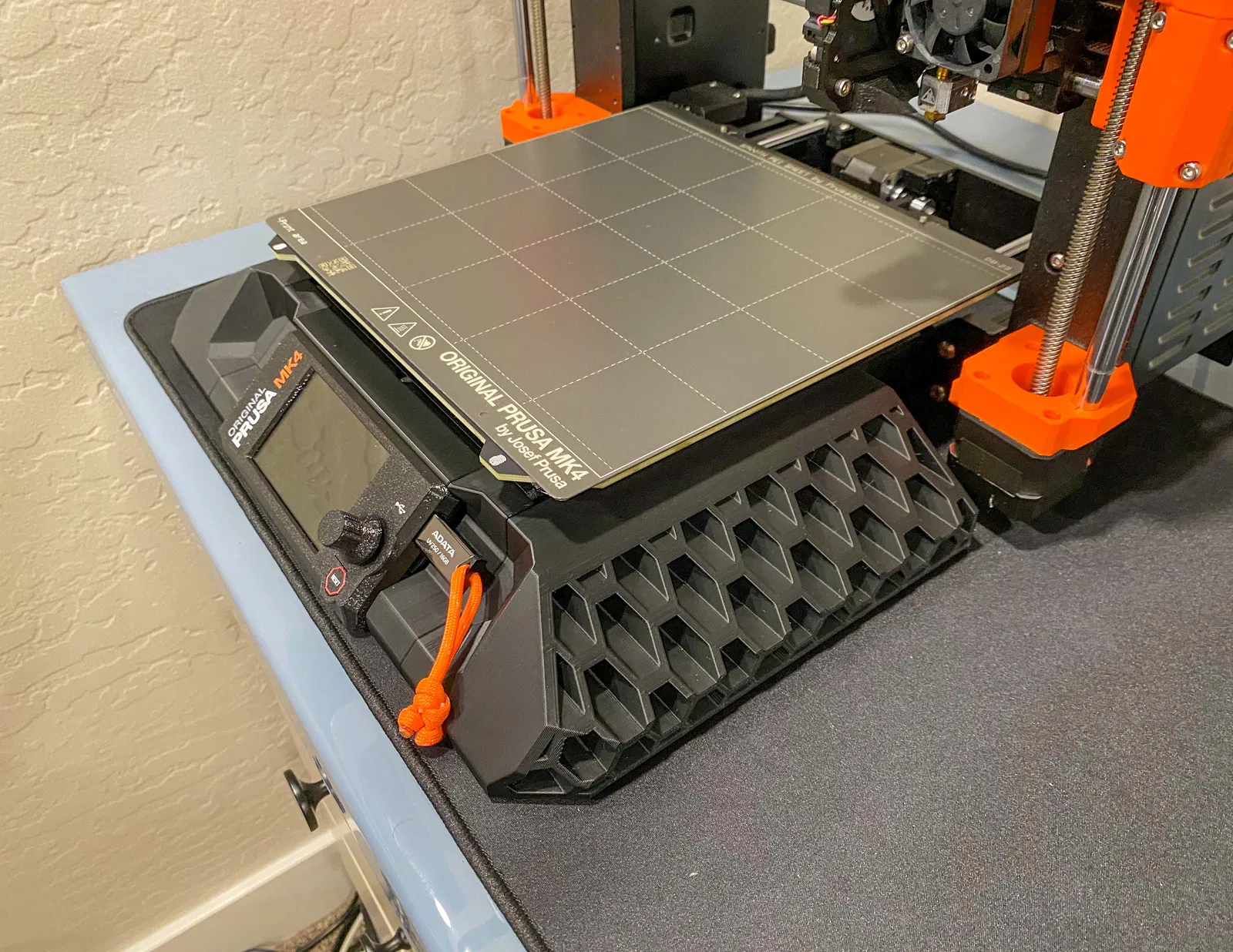

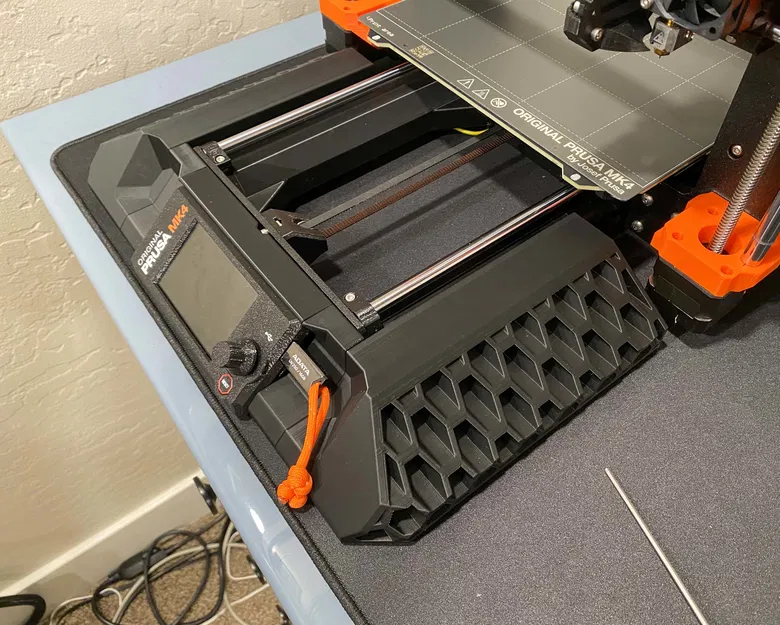

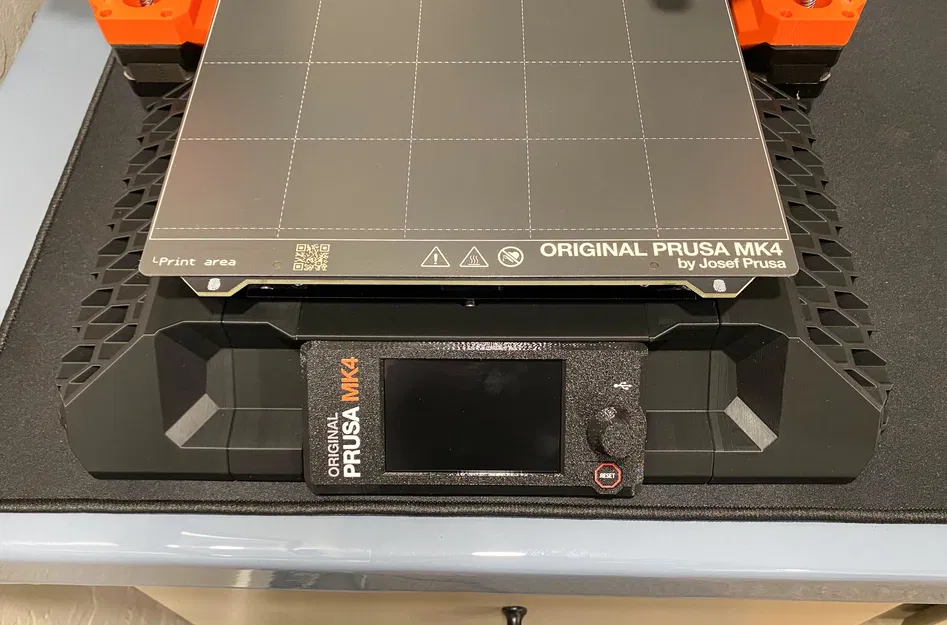

Mô tả Đây là bản remix từ bộ vỏ "Ultimate Prusa (MK4) casing" siêu đỉnh của Cal’sTechConcepts. Tôi rất thích cách thiết kế của anh ấy ở phía bên phải của màn hình LCD, nên tôi đã lật ngược thiết kế đó sang bên trái để tạo vẻ ngoài đối xứng, bo tròn. Đây là bản remix đầu tiên tôi đăng tải, nên tôi sẽ cố gắng hết sức để cung cấp nhiều thông tin từ kinh nghiệm của bản thân dưới đây, đồng thời ghi nhận đầy đủ sự đóng góp xứng đáng của Cal’sTechConcepts. Anh ấy cực kỳ hữu ích và có những thông tin, hình ảnh & liên kết giá trị trên trang mô hình của mình, nên hãy ghé qua và bấm like cho anh ấy nhé, vì anh ấy đã làm tất cả công việc để mô hình của anh ấy có sẵn cho MK4. Các bộ phận cần thiết: Cal’sTechConcepts đã cung cấp danh sách vật liệu này và tôi thấy chúng hoạt động hoàn hảo, bao gồm cả T-Nuts in được liên kết bên dưới! • 4x M3 channel hoặc T-nuts (một số có sẵn tại T-Nut For 3030 Extrusion | T-Slot-Nut All Plastic by Extrutim) • 10x bu lông M3 x 12mm • 2x bu lông M3 x 16mm • Cờ lê lục giác 2.5mm với thân tối thiểu 75mm *LƯU Ý: Có một vài con bu lông nằm sâu bên trong các lỗ tổ ong của các mảnh ghép bên. Một số lỗ tổ ong đó hơi nhỏ và sâu. Vì lý do này, tôi không thể sử dụng được cờ lê lục giác cong thông thường (quá ngắn) hoặc cờ lê lục giác đầu chìm (quá to) để thao tác với chúng. Để tiếp cận các lỗ này, bạn sẽ cần một cờ lê lục giác có thân tối thiểu 75mm! Tôi đã mua và sử dụng một bộ tay cầm chữ T dài hơn như Cal’sTechConcepts và nó hoạt động rất tốt. Đối với các bu lông M3, tôi đã mua một bộ giá rẻ chỉ gồm các bu lông M3 với nhiều độ dài khác nhau và chúng hoạt động tốt. Cài đặt In: Tôi đã tải lên tất cả G-Code, Tệp In (.3MF) và các tệp .stl của MK4, nhưng tôi sẽ cung cấp một số ghi chú ở đây để bạn có thể tự cắt lát với một số hiểu biết để hướng dẫn bạn. Tôi đã đưa ra lựa chọn của riêng mình khi cắt lát, vì vậy tôi khuyến khích bạn in theo cách bạn chọn. Vật liệu: Tôi đã sử dụng Overture PLA+, không có vấn đề gì Trung tâm: 0.3 Layer height (Draft mode), 3 lớp chu vi với 20% cubic infill, 10mm brim Bộ phận điền bên trái & bên phải: 0.3 Layer height (Draft mode), 2 lớp chu vi với 15% cubic infill Mảnh ghép bên trái & bên phải: 0.3 Layer height (Draft mode), 2 lớp chu vi với range-based varied infill (varied infill để tiết kiệm nhựa nhưng vẫn cung cấp hỗ trợ ở những nơi tôi cho là cần thiết) Tôi thực sự muốn các đường lớp của mình khớp với nhau để có hình ảnh sạch sẽ. Các mảnh ghép bên được in phẳng úp xuống để phần tổ ong hướng lên trên. Để khớp vân cho các mảnh điền, chúng được in trên mặt phẳng chính của chúng (dễ dàng), nhưng để mảnh trung tâm khớp thì nó phải được định hướng thẳng đứng như một tòa tháp. Trông hơi sơ sài, nhưng tôi đã sử dụng brim và không gặp vấn đề gì. Tôi sẽ lưu ý rằng tôi đã in các mảnh ghép bên và mảnh điền khá thưa vì chúng sẽ không bị va chạm hoặc chịu điều kiện khắc nghiệt, nhưng tôi đã làm vỡ mảnh trung tâm đầu tiên của mình trong quá trình lắp ráp, vì vậy tôi khuyên bạn nên gia cố mảnh đó một chút với các lớp chu vi bổ sung (cho lần in thứ hai, tôi đã làm 3 lớp chu vi với 20% cubic infill và thành công). À, về cái brim cho mảnh trung tâm, tôi chắc chắn rằng 10mm là quá nhiều nhưng đó là cái giá nhỏ phải trả để yên tâm khi in thẳng đứng, nên tôi đã làm lớn. Lắp ráp: Mô hình được in thành 5 phần và có một trình tự lắp ráp nhất định. Điều quan trọng nhất cần biết: mảnh trung tâm nằm phía trên màn hình LCD và hai mảnh điền nằm ở hai bên màn hình LCD được thiết kế để vừa khít ngay bên cạnh màn hình và hơi nhô ra phía sau nó. Điều này cung cấp sự ổn định cho mặt trước, nhưng cũng có nghĩa là bạn không thể gắn cả ba mảnh với nhau trước rồi nghĩ rằng bạn có thể trượt chúng vào vị trí như một khối (tôi đã học được điều này theo cách khó khăn, haha). Bạn phải bắt đầu bằng cách gắn một trong các mảnh ghép bên vào mảnh trung tâm, đặt hai mảnh đó vào vị trí rồi thêm mảnh ghép bên kia vào nhóm khi tất cả đã vào vị trí. Nếu bạn muốn tự mình giải quyết phần còn lại, thì bạn có thể làm được! Tuy nhiên, đối với những người muốn có hướng dẫn chi tiết hơn, tôi sẽ viết ra từng bước về cách tôi đã lắp ráp chúng. Đây không phải là cách duy nhất để làm, chỉ là cách tôi đã làm. Hy vọng điều này sẽ giúp ích! Hướng dẫn Lắp ráp:

1. Lấy mảnh trung tâm, mảnh điền bên phải và 1 - bu lông M3 x 12mm. Các cạnh trên sẽ thẳng hàng và bạn sẽ thấy lỗ nơi bạn có thể luồn bu lông M3 x 12mm đầu tiên để kết nối chúng. Siết chặt các bộ phận này lại với nhau. Nó có thể hơi khít nhưng nếu bạn đã in mảnh trung tâm với 3 lớp chu vi trở lên như tôi đã làm thì bạn sẽ ổn. Tạm đặt các bộ phận này sang một bên. 2. Bây giờ bạn sẽ gắn T-Nuts vào mảnh ghép bên. Bạn sẽ cần: mảnh ghép bên tổ ong bên phải, 2 - T-nuts và 2 - bu lông M3 x 12mm. Mảnh ghép bên tổ ong bên phải có năm lỗ cho bu lông. Ba lỗ ở phía trước để gắn vào mảnh điền bên phải và hai lỗ dọc theo cạnh bên để gắn T-Nuts. Xác định vị trí các lỗ cho T-Nuts và luồn một bu lông M3 x 12mm xuống qua phần tổ ong. Vặn T-Nut vào đầu bu lông. Bạn có thể điều chỉnh độ sâu ren sau nếu cần, nhưng hãy nhớ rằng bạn cần để lại đủ không gian để T-Nut có thể vào sâu trong khung của Máy in. (sẽ nói thêm về điều này sau) 3. Bây giờ bạn sẽ gắn mảnh ghép bên tổ ong bên phải vào mảnh điền bên phải/mảnh trung tâm mà bạn đã lắp ráp ở bước 1. Để làm điều này, bạn sẽ cần: 2 - bu lông M3 x 12mm và 1 - bu lông M3 x 16mm. Kết nối các bộ phận bằng bu lông M3 x 12mm vào hai lỗ dưới cùng và bu lông M3 x 16mm vào lỗ trên cùng còn lại. Bây giờ bạn sẽ có một khối kết hợp bao gồm mảnh trung tâm, mảnh điền bên phải và mảnh ghép bên tổ ong bên phải. 4. Bước này là bước tôi thấy khó nhất nên hãy cứ từ từ và hít thở sâu, haha. Bây giờ bạn sẽ gắn các bộ phận đã kết hợp vào khung máy in. Bạn cần bắt đầu bằng cách cân chỉnh/định vị các T-Nuts sao cho chúng có thể trượt vào khe hở ở cạnh khung máy in. Sau khi bạn đã làm điều này, bạn có thể trượt mảnh ghép bên tổ ong bên phải và các bộ phận được gắn vào nó về phía trước vào vị trí. Đảm bảo rằng mảnh ghép bên tổ ong bên phải có thể áp sát hoàn toàn vào khung máy in và mảnh điền bên phải/mảnh trung tâm nằm gọn xung quanh màn hình LCD. Nếu mọi thứ đã được định vị chính xác thì đã đến lúc siết chặt các T-Nuts. Đây là điều tôi thấy khó khăn. Khi giữ tất cả các bộ phận ở vị trí như tôi vừa mô tả, bạn cần luồn cờ lê lục giác của mình vào đầu bu lông M3 x 12mm được gắn vào T-Nuts và siết chặt chúng. Việc siết chặt các bu lông đó sẽ kéo T-Nuts vào. Điều có thể gây khó chịu là 1) luồn cờ lê lục giác vào đầu bu lông và siết chặt nó trong khi cố gắng giữ mọi thứ ở đúng vị trí và 2) T-nut bị tuột ra khỏi khung thay vì siết chặt. Nếu điều này xảy ra, bạn có lẽ cần điều chỉnh độ chặt của T-Nut trên bu lông. T-Nut cần phải vào hết cỡ trong khung để nó có thể xoay và bám vào khung khi bạn siết chặt bu lông. Sau khi bạn đã siết chặt cả hai bu lông (và T-Nuts giữ đúng vị trí) thì khi bạn buông tay, vỏ máy sẽ được giữ chặt tại chỗ. Tại thời điểm này, bạn sẽ có mảnh ghép bên tổ ong bên phải, mảnh điền bên phải và mảnh trung tâm được gắn kết với nhau và cố định vào khung. Đảm bảo mọi thứ thẳng hàng và giữ đúng vị trí. 5. Bây giờ bạn sẽ gắn mảnh điền bên trái vào mảnh trung tâm đã được lắp đặt. Căn chỉnh mảnh điền bên trái giống như bạn đã làm với mảnh điền bên phải lúc đầu và sử dụng một bu lông M3 x 12mm khác để gắn chúng. Cố gắng giữ chúng thẳng hàng khi bạn siết chặt bu lông. Sau khi chúng được siết chặt với nhau, có một độ nhỏ rung lắc sẽ cho phép bạn chỉnh sửa/tinh chỉnh các bộ phận cho thẳng nhưng bạn sẽ muốn chúng càng gần càng tốt khi siết chặt bu lông. 6. Tiếp theo, bạn sẽ lắp các T-Nuts còn lại vào mảnh ghép bên tổ ong bên trái, vì vậy hãy lấy 2 - T-Nuts và 2 - bu lông M3 x 12mm. Gắn T-Nuts giống như bạn đã làm cho phía bên phải. Bước cuối cùng là lắp mảnh ghép bên tổ ong bên trái. Khái niệm tương tự như ở đây nhưng quy trình sẽ hơi khác một chút vì bạn sẽ lắp nó như một bộ phận riêng biệt thay vì gắn các bộ phận khác đã được gắn sẵn. Lần này, bạn sẽ cần gắn mảnh ghép bên tổ ong bên trái vào khung và vào mảnh điền bên trái. 7. Đặt 2 - bu lông M3 x 12mm còn lại và 1 - bu lông M3 x 16mm vào các lỗ tương ứng của chúng, giống như cách chúng đã được lắp trên mảnh ghép bên tổ ong bên phải; các bu lông 12mm ở các lỗ dưới cùng với bu lông 16mm ở lỗ trên cùng. 8. Đặt mảnh ghép bên tổ ong bên trái vào vị trí trên khung. Khi bạn trượt T-Nuts vào khe hở trong khung, hãy căn chỉnh các bu lông M3 trong mảnh ghép bên tổ ong bên trái vào các lỗ của chúng trong mảnh điền bên trái. Sẽ hữu ích nếu các bu lông M3 nhô ra đủ để bạn thấy mảnh ghép bên tổ ong bên trái thẳng hàng với các lỗ trong mảnh điền bên trái nhưng đừng siết chặt chúng vội! Sau khi mọi thứ thẳng hàng, hãy siết chặt T-Nuts trước! Nếu bạn cần thực hiện bất kỳ điều chỉnh nào đối với T-Nuts, sẽ dễ dàng hơn nhiều nếu không phải tháo các bu lông M3 đó ra. Vì vậy, hãy căn chỉnh mọi thứ trước, đảm bảo T-nuts được siết chặt đúng cách và SAU ĐÓ siết chặt các bu lông M3 còn lại gắn vào mảnh điền bên trái. Xác nhận rằng tất cả các bộ phận đều thẳng hàng, giữ chặt tại vị trí của chúng và bàn in của bạn vẫn có thể di chuyển tới lui không bị cản trở. Nếu có, thì bạn đã hoàn thành!
