Vỏ Ultimate Prusa (MK4) Tối thượng

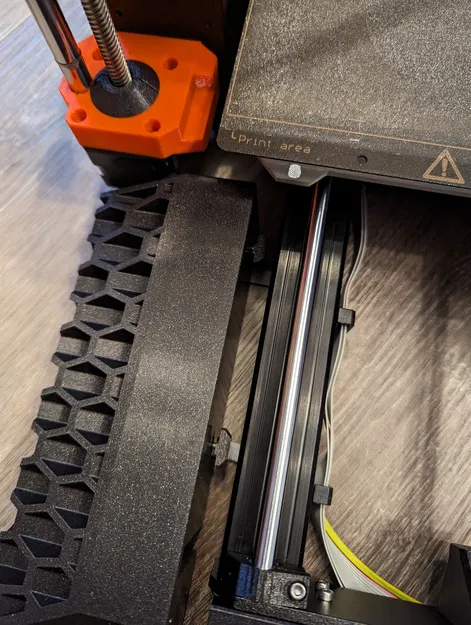

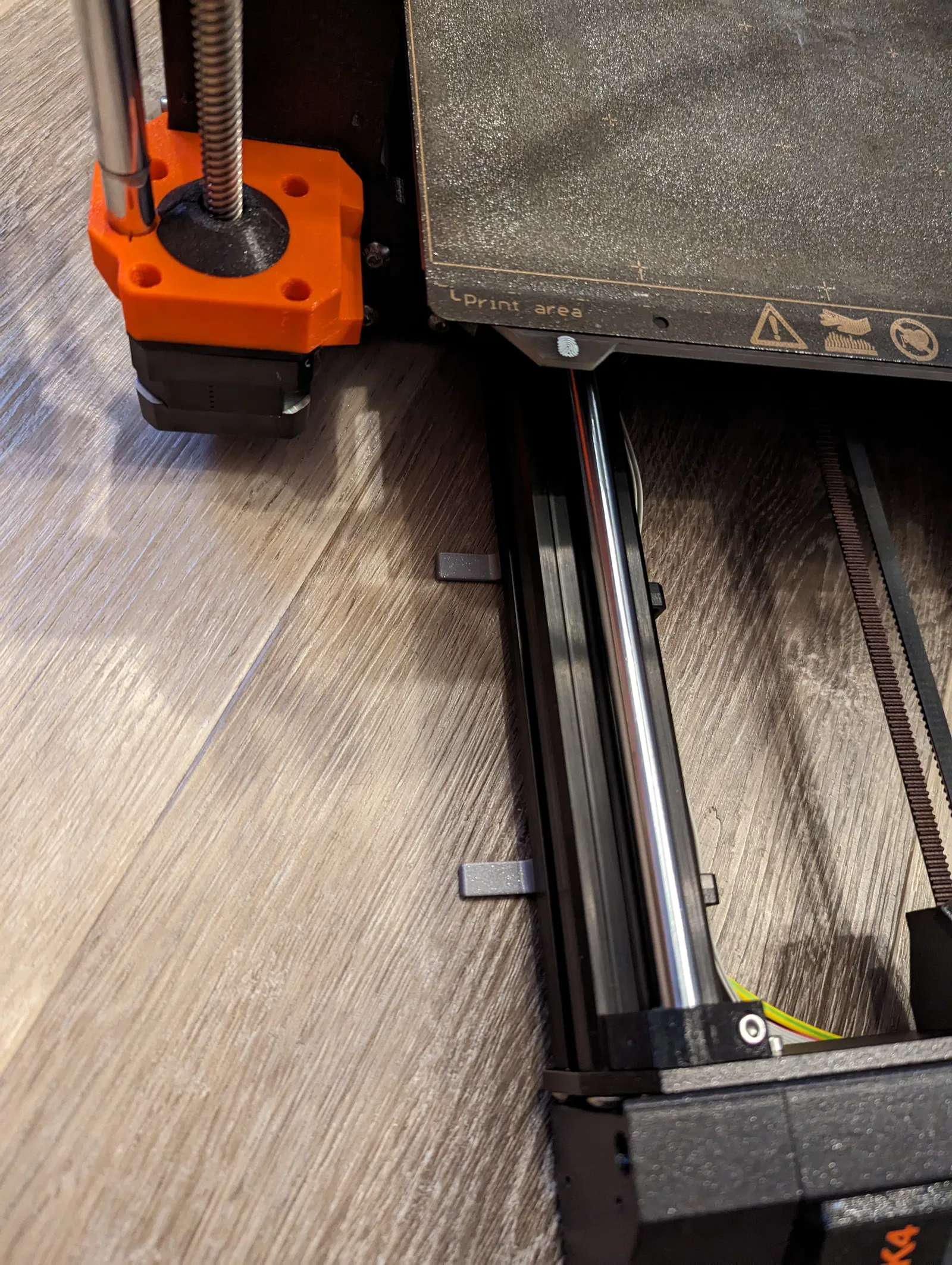

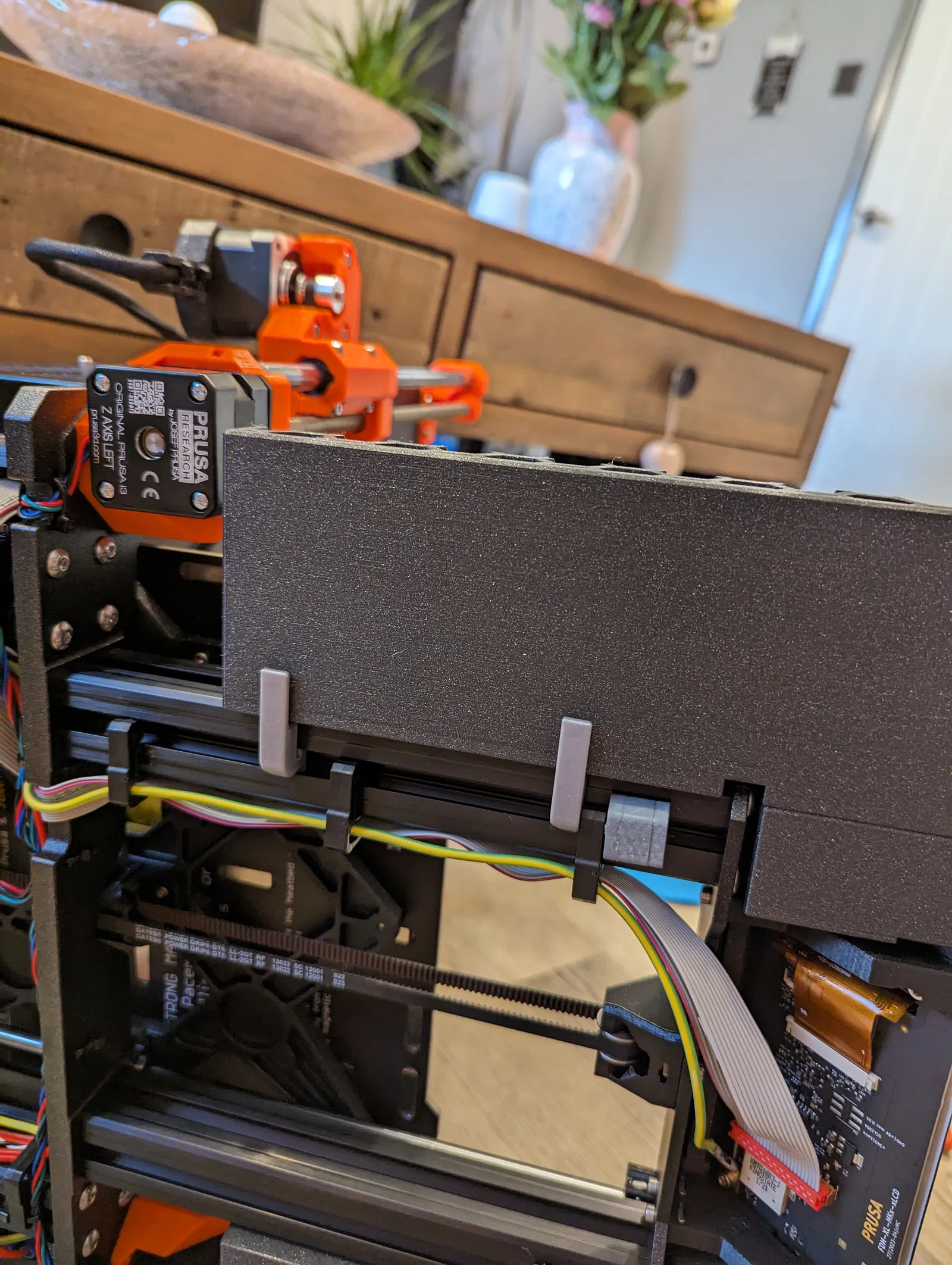

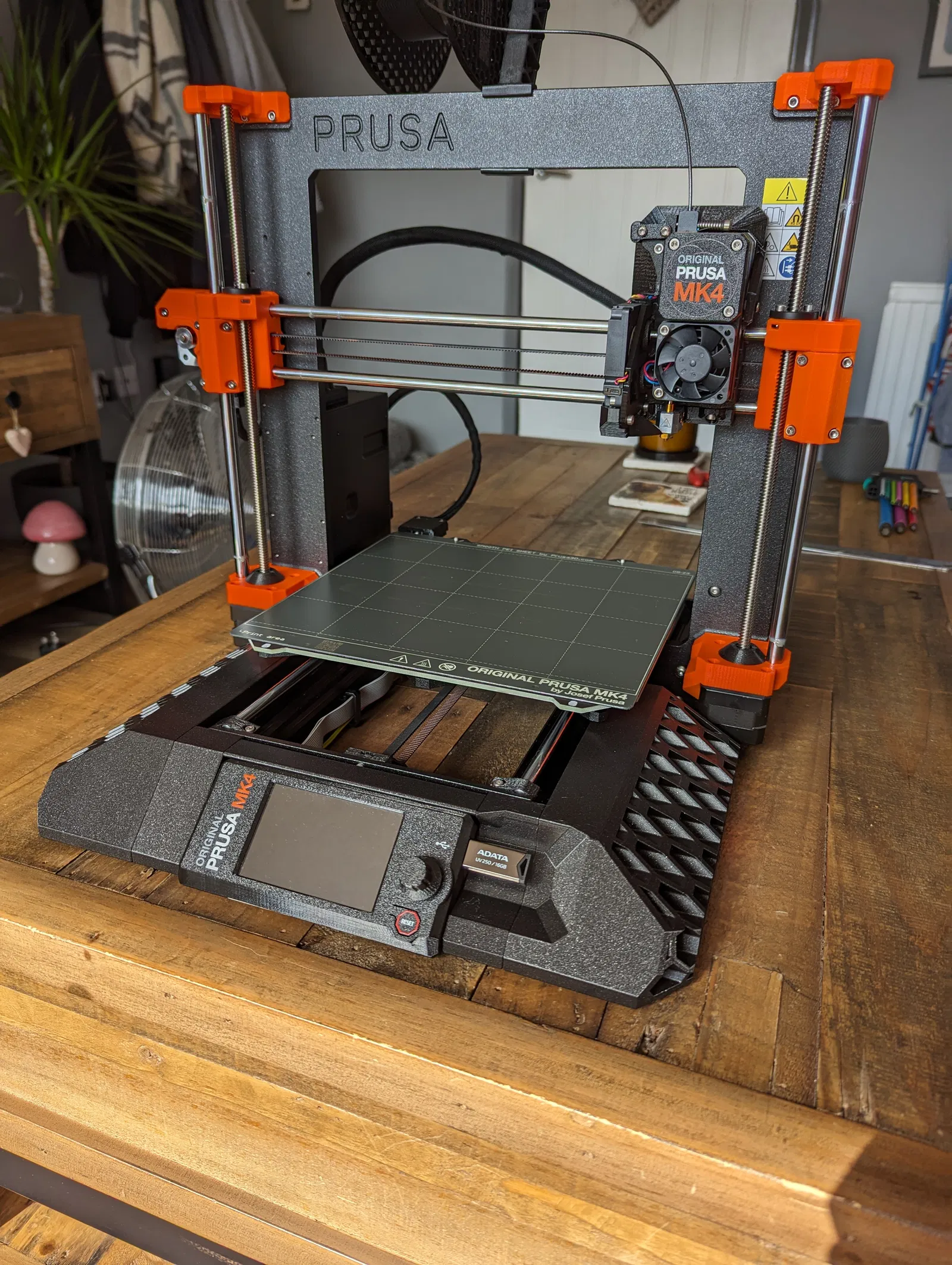

Xin hãy ủng hộ nhà thiết kế gốc và xem mẫu gốc của họ, giờ đã được cập nhật cho MK4, tại đây đây trước khi cân nhắc mẫu này như một sự thay thế. MỚI! Phiên bản dạng module của thiết kế này giờ đã có sẵn tại đây. Tôi đã yêu thích Mẫu Vỏ Prusa Tối thượng của Extrutim kể từ khi nó ra mắt. Không may là chiếc MK3 của tôi dùng khung bear và tôi không bao giờ có thể chỉnh sửa thiết kế để có được một thẩm mỹ ưng ý. Tuy nhiên, tôi vừa hoàn thành việc lắp ráp bộ kit MK4 của mình và việc đầu tiên tôi làm là chỉnh sửa mẫu vỏ này để nó hoạt động trên MK4. Bất tiện lớn nhất là vấn đề về khoảng trống cho cổng USB nhưng tôi đã xoay sở để đạt được đủ khoảng trống để vẫn có thể tháo và lắp USB. Việc lắp đặt cũng giống như mẫu gốc, bạn bắt đầu với bộ phận trung tâm, gắn bộ phận chèn bên trái hoặc bên phải vào đó và sau đó gắn bộ phận tương ứng vào bên cạnh đó. Tiếp theo, lắp hai dụng cụ hỗ trợ lắp đặt bên hông, như trong ảnh, để bộ phận lắp ráp bên hông có thể tựa vào chúng trong khi bạn căn chỉnh các đai ốc T. Sau đó, gắn bộ phận lắp ráp phụ này vào cạnh khung bằng hai đai ốc kênh M3 (bạn có thể sử dụng những cái này tại Đai ốc T cho thanh nhôm 3030 | Đai ốc rãnh T hoàn toàn bằng nhựa của Extrutim | Tải xuống mẫu STL miễn phí | Printables.com). Tháo hai dụng cụ hỗ trợ lắp đặt bên hông ra để có thể sử dụng cho bên đối diện. Bây giờ, gắn bộ phận chèn bên đối diện vào bộ phận trung tâm và sau đó gắn phần còn lại vào bộ phận chèn và phía bên kia của khung bằng cách sử dụng các dụng cụ hỗ trợ lắp đặt như trước. Như mrkthmn đã chỉ ra, bạn sẽ cần một phần cán khá dài trên lục giác hoặc chìa khóa chữ T của mình để có thể vươn tới các lục giác và siết chặt các bu lông ở hai bên. Dựa trên việc đo đạc mẫu, chiều dài cán tối thiểu bạn cần là 75mm. Cũng có một video tua nhanh quá trình lắp đặt tại đây. Danh sách vật liệu: * 4x đai ốc kênh hoặc đai ốc T M3 (một số có sẵn tại Đai ốc T cho thanh nhôm 3030 | Đai ốc rãnh T hoàn toàn bằng nhựa của Extrutim | Tải xuống mẫu STL miễn phí | Printables.com)

• 10x bu lông M3 x 12mm

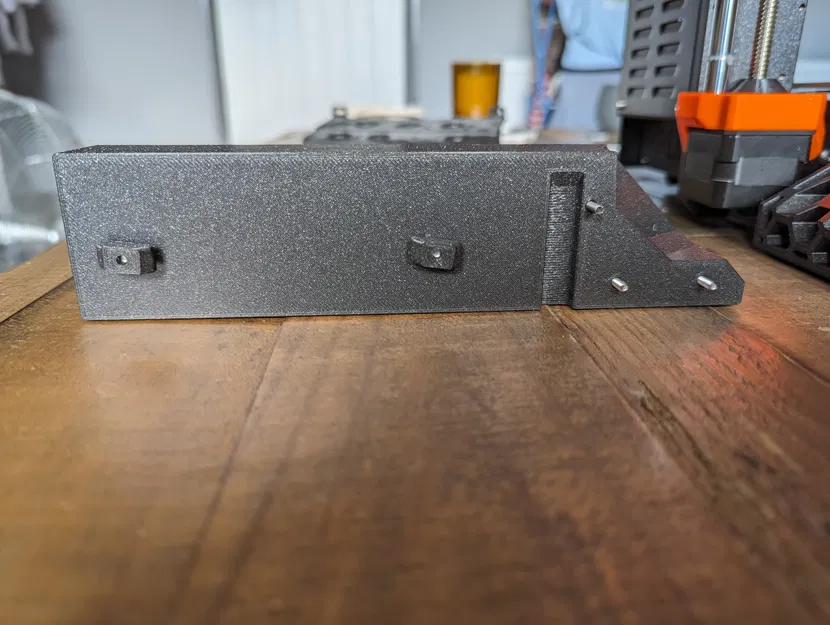

• 2x bu lông M3 x 16mm cho bu lông trên cùng ở mỗi bộ phận bên. Xem ảnh đính kèm cho thấy một bu lông màu đen, đây là bu lông M3 x 16mm
• Chìa khóa lục giác 2.5mm với tối thiểu 75mm chiều dài cán (Cảm ơn mrkthmn một lần nữa vì đã chỉ ra điều này)

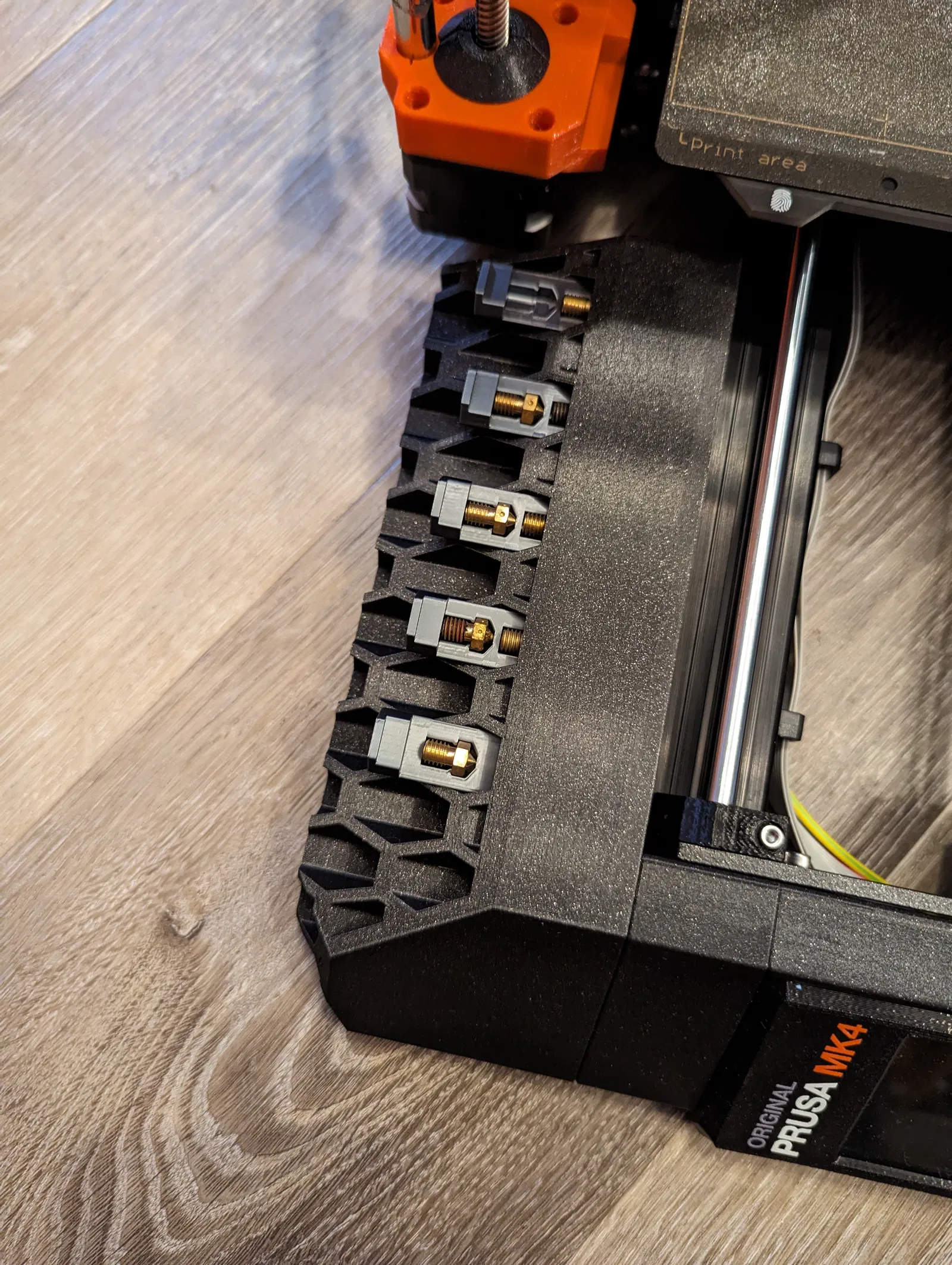

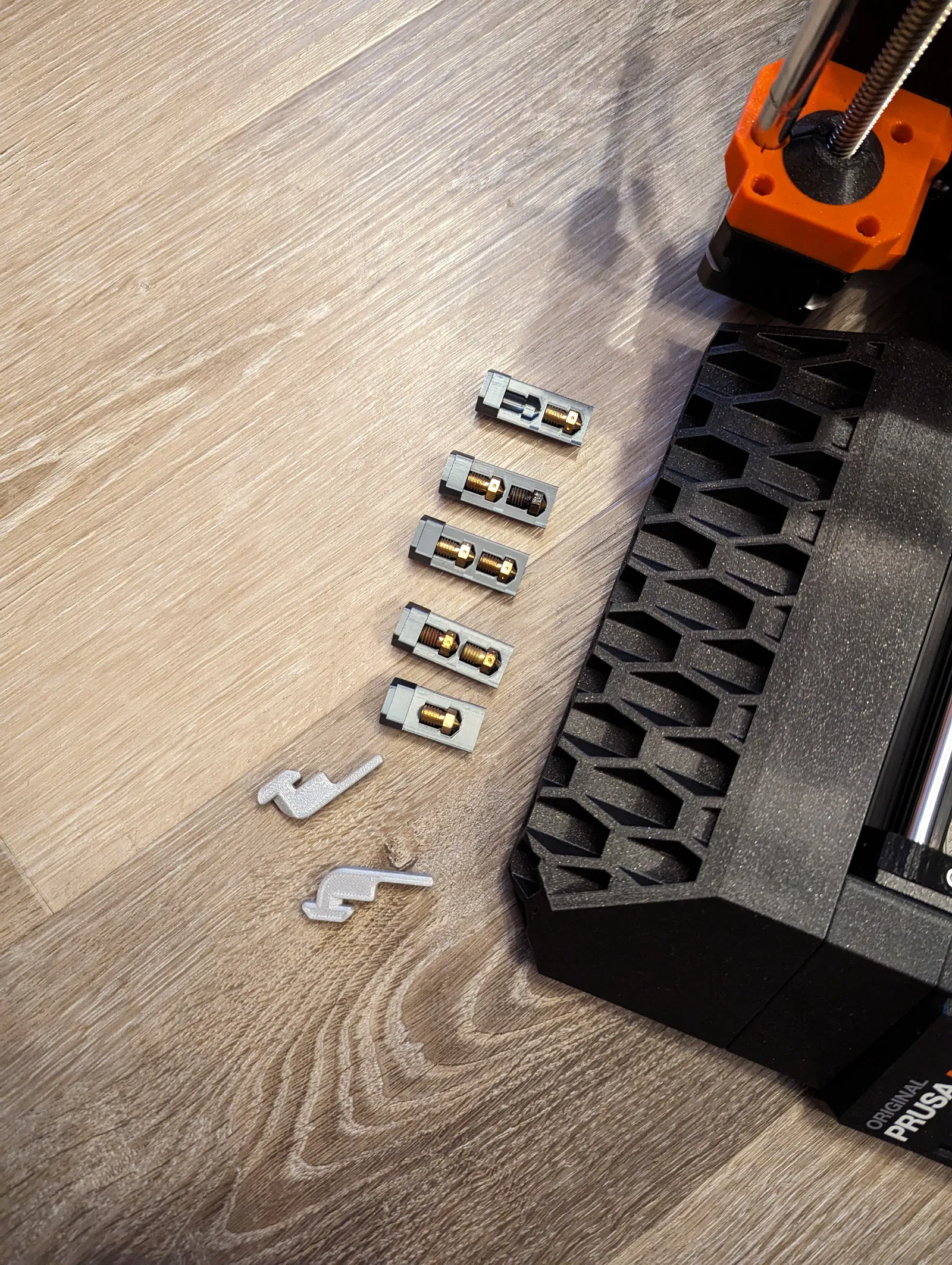

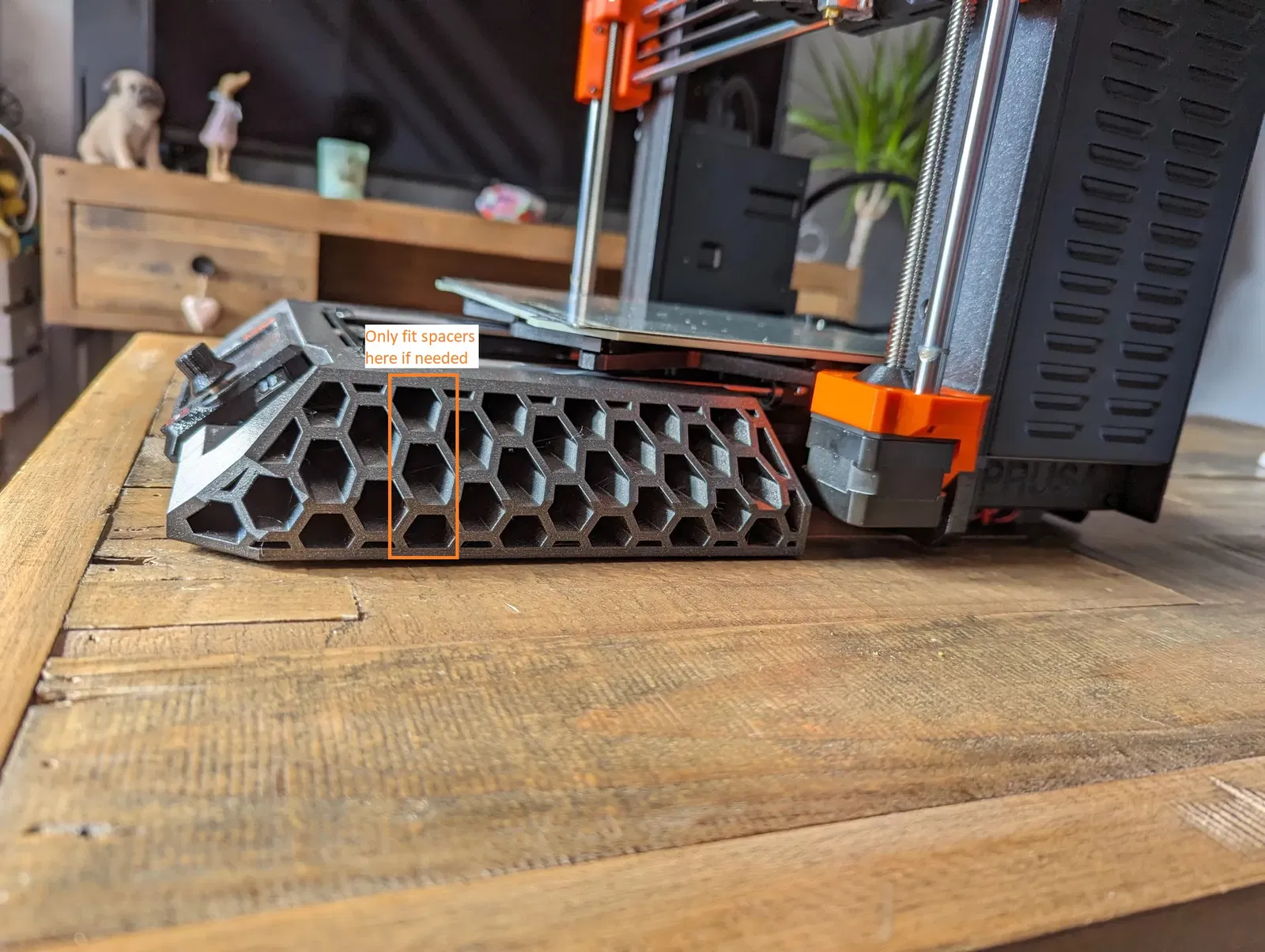

• (Tùy chọn) 2x dụng cụ hỗ trợ lắp đặt bên hông có trong thư mục STLs tùy chọn. Tôi đã đính kèm hai tệp .3mf để hiển thị cách tôi in các bộ phận bên để giảm vật liệu và ngăn ngừa các đường co ngót. Nếu bạn muốn một phiên bản thay thế với phần cắt đối xứng, vui lòng xem mẫu này. Bất kỳ bản sửa đổi nào từ mẫu gốc để phù hợp với hoa văn lục giác đều sẽ hoạt động như nhau, vì vậy hãy xem qua chúng. Chúc in ấn vui vẻ!!! Cập nhật ngày 23/08/2023: Cập nhật mô tả để bao gồm nhận xét của mrkthmn về việc cần một chìa khóa lục giác cán dài. Cũng đã giảm độ sâu của 3 hình lục giác ở mỗi bên nơi có phần cắt khung ở đáy bản in (theo hướng in). Điều này nhằm cho phép tương thích hoàn toàn với các ngăn đựng đầu phun V6 gốc của Extrutim, có thể tìm thấy tại đây. Cập nhật ngày 01/09/2023: Đã thêm tệp dụng cụ hỗ trợ lắp đặt bên để giúp việc lắp đặt hai bên dễ dàng hơn. Cảm ơn mrkthmn đã chỉ ra sự cần thiết của điều này. Tôi hy vọng công cụ đơn giản này sẽ giúp việc lắp đặt dễ dàng hơn. Tôi cũng đã thêm một số miếng đệm 3mm để chèn vào các hình lục giác nếu bạn đã in các bộ phận bên từ bản tải xuống trước ngày 23/08/2023. Các miếng đệm này khá khó lắp nhưng sẽ cho phép các ngăn đựng đầu phun V6 được đặt đúng vị trí. Vui lòng xem hình ảnh đính kèm để biết vị trí lắp các miếng đệm này. Một lần nữa, xin lỗi vì đã bỏ sót điều này trong bản phát hành đầu tiên và vì sự khó chịu mà các miếng đệm này mang lại. Cập nhật ngày 09/09/2023: Đã thêm liên kết đến video tua nhanh quá trình lắp đặt. Cập nhật ngày 21/01/2023: Đã thêm liên kết đến phiên bản dạng module mới của thiết kế.
