MasiBoard 1.0 - Bàn phím Ortholinear Tách rời 6x5 có OLED và Rotary Encoder tùy chọn

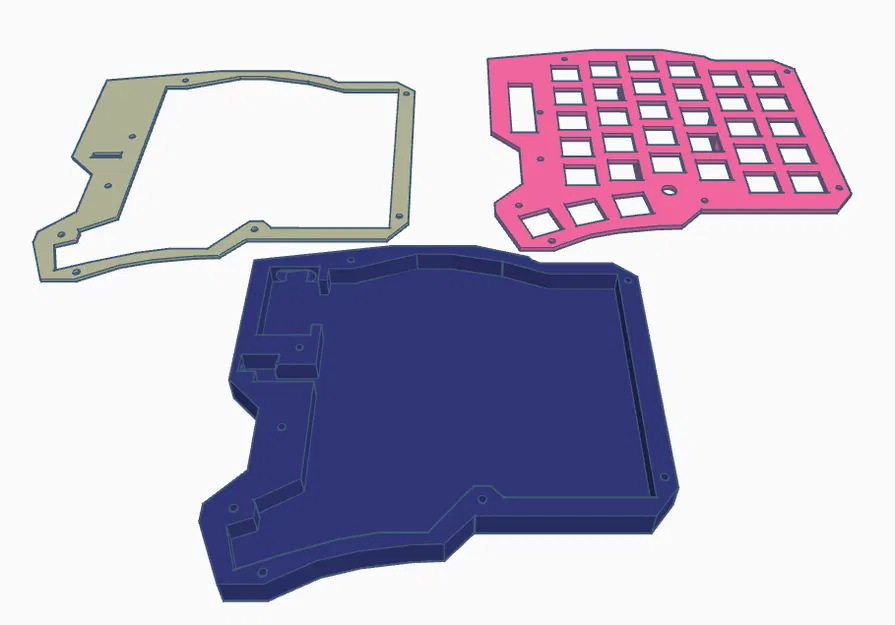

Bao gồm 7 file in, chỉ cho phần bên phải. Để in phần bên trái, bạn chỉ cần lật gương các file STL. Không cần support, trừ cổng USB trên file MasiBody.

Làm để vừa với các linh kiện sau:

• Màn hình OLED 0.91 inch, 4 dây, độ phân giải 128x32, loại thường dùng cho các PCB Corne, Lily58, Helix
• Rotary Encoder loại EC11 có nút nhấn (tùy chọn)
• Bộ điều khiển vi mạch Atmega32U4 kích thước chuẩn Pro Micro / Bit-C / Elite-C không kèm chân header (33mm x 18mm)
• Jack cắm tai nghe TRRS như bán ở DIYKeyboards.com (Tôi không có liên kết gì với họ ngoài việc từng là khách hàng. Xin lỗi, tôi không biết mô tả chúng sao cho chính xác nếu không có kích thước cụ thể hoặc đường dẫn sản phẩm).
• Công tắc kiểu MX
• Công tắc vi mô bấm kiểu 3.5x6mm (cho nút reset)
• Ốc M3 và đai ốc chèn nóng
