Đồng hồ lấy cảm hứng từ bánh răng LEGO Technic x187

Chào mọi người,

có một vài mẫu đồng hồ lấy cảm hứng từ bánh răng LEGO Technic x187 rất hay. Tôi tìm thấy những mẫu này:

• https://cults3d.com/de/modell-3d/haus/horloge-clock-lego-technic-gear-engrenage
• /3d-model/dong-ho-lego-technic-lon-voi-so-hieu

Vì nó không vừa với máy in của tôi và tôi không thích cách chân đế được làm, nên tôi đã cải tiến ý tưởng này.

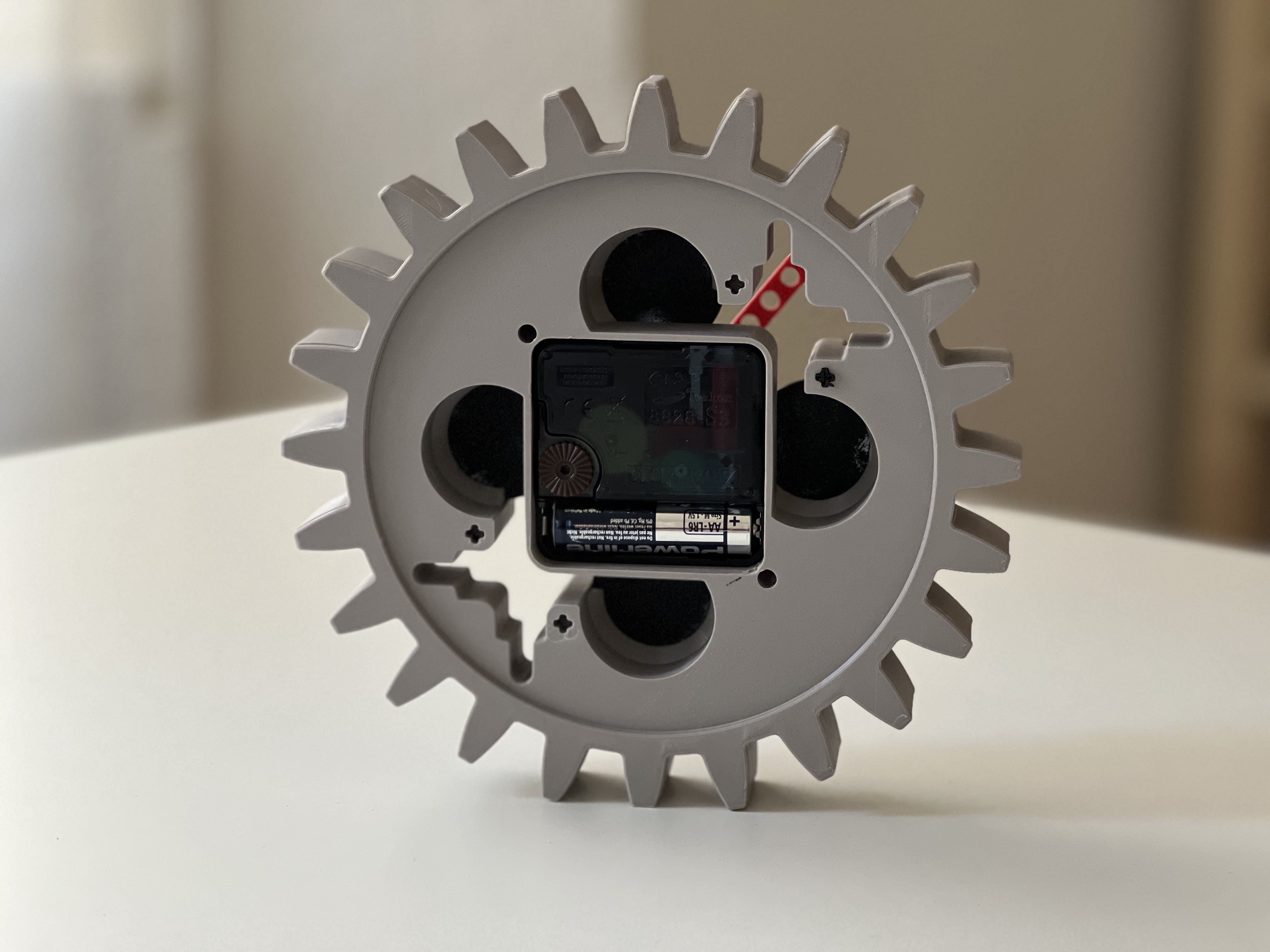

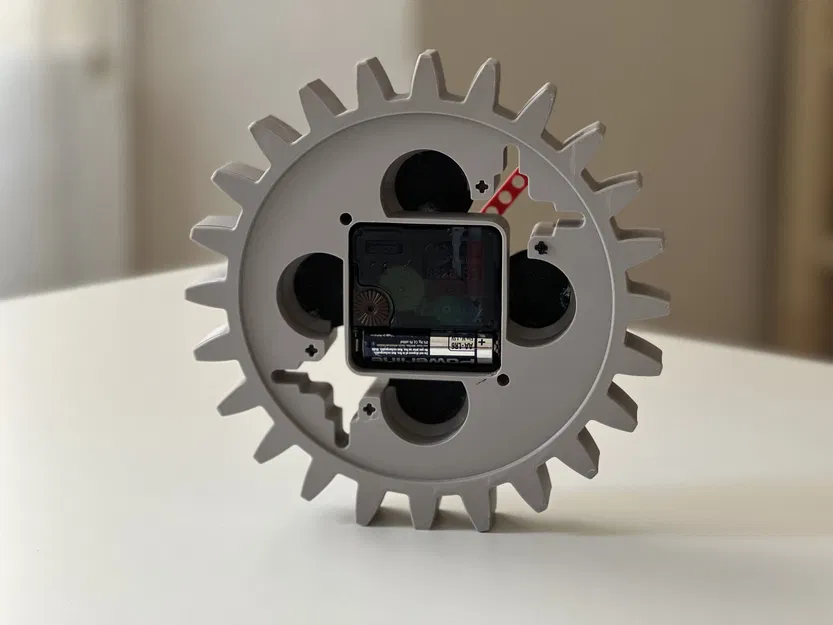

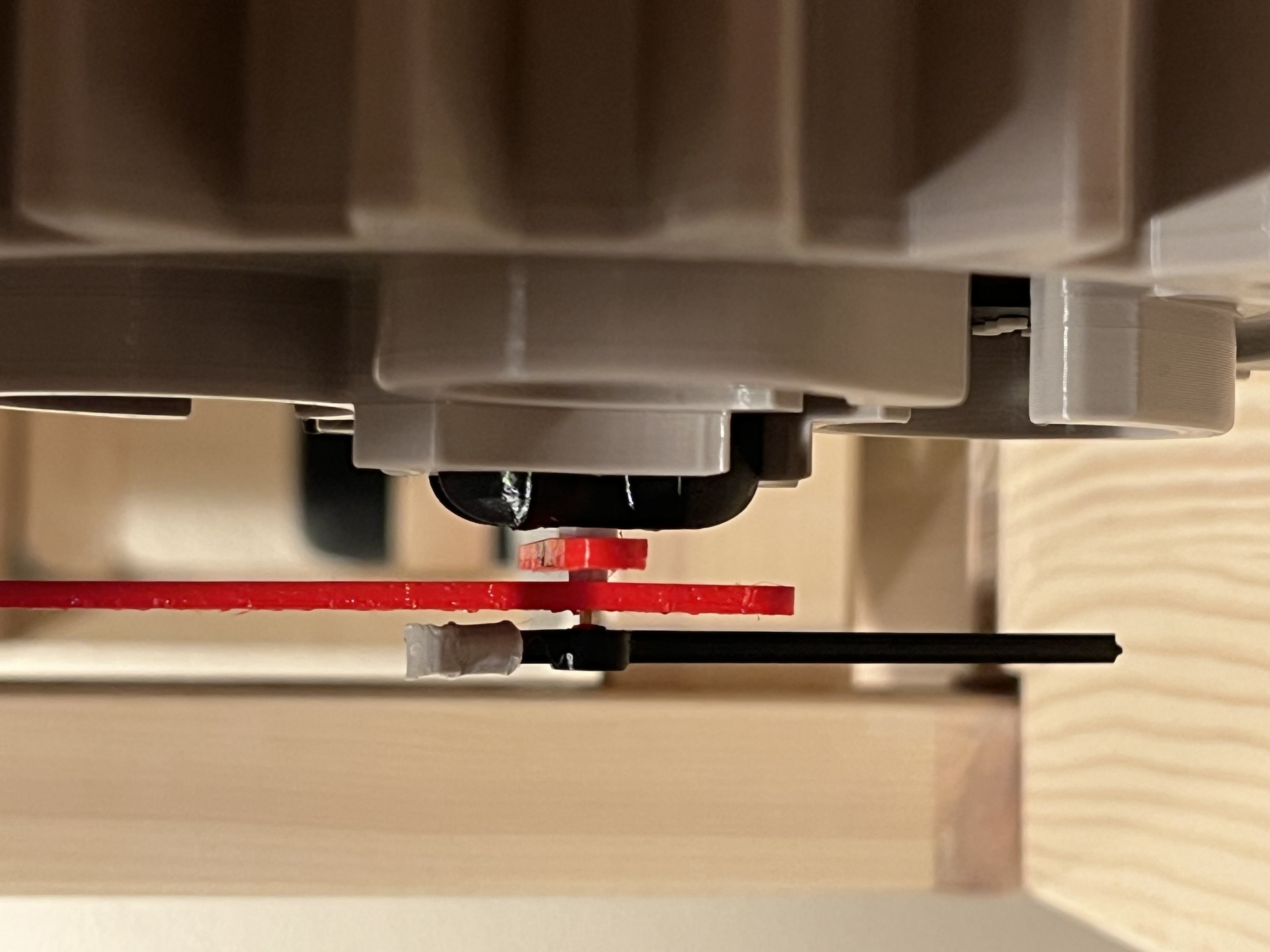

Trên Amazon tôi tìm thấy bộ máy đồng hồ mô-men xoắn cao này (https://amzn.eu/d/7Ee7h1c) và đã thiết kế dựa trên nó. Bộ máy có kích thước 56mm x 56mm và có trục quay dài 32mm (chiều dài ren 25mm). Tôi nghĩ kích thước thân máy thì phần lớn là tiêu chuẩn. Có một chút không gian để tùy chỉnh nếu bạn chỉnh sửa nắp trục và có thể sử dụng trục quay ngắn hơn, nhưng chỉ có 4.6mm không gian:

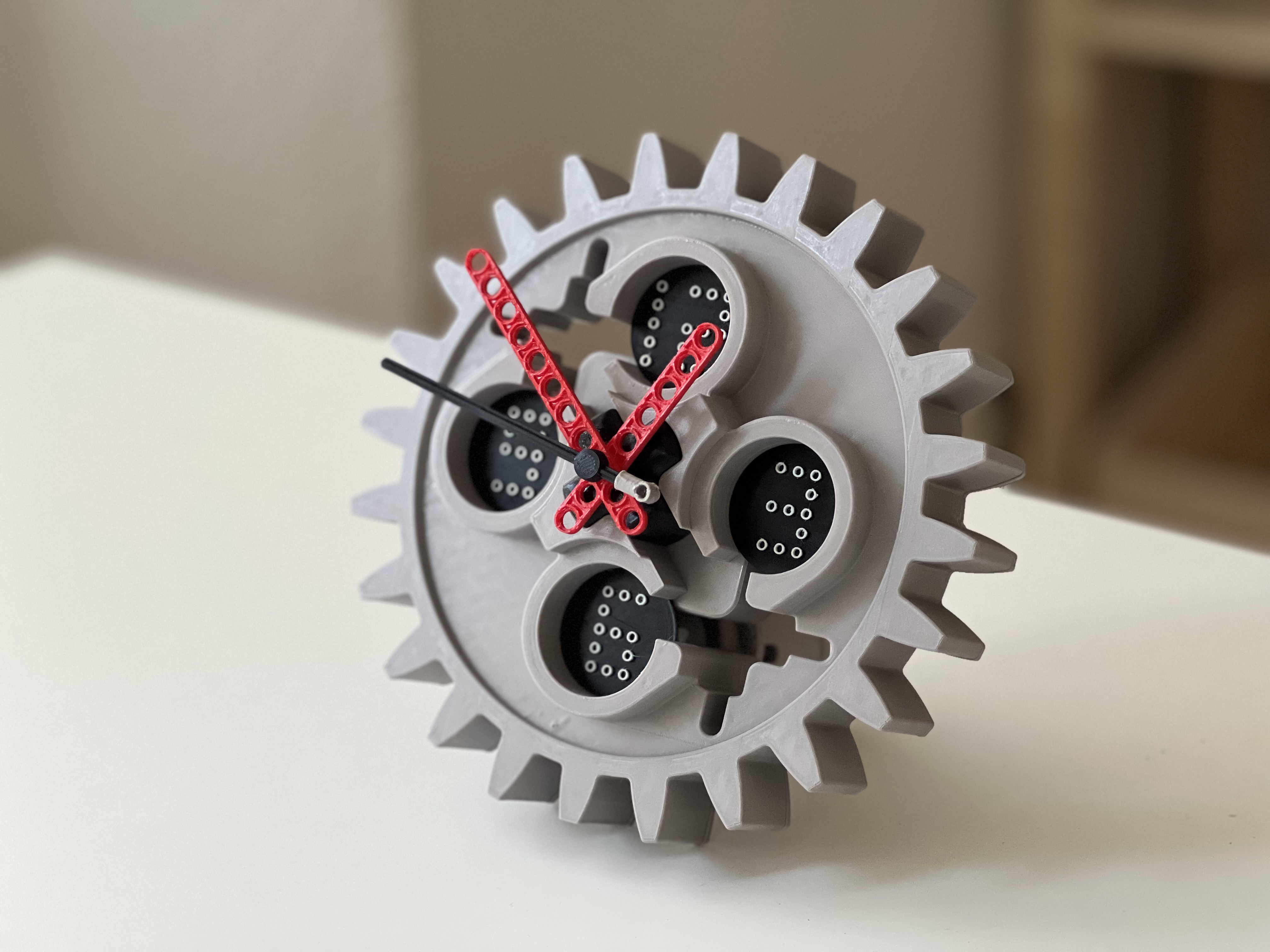

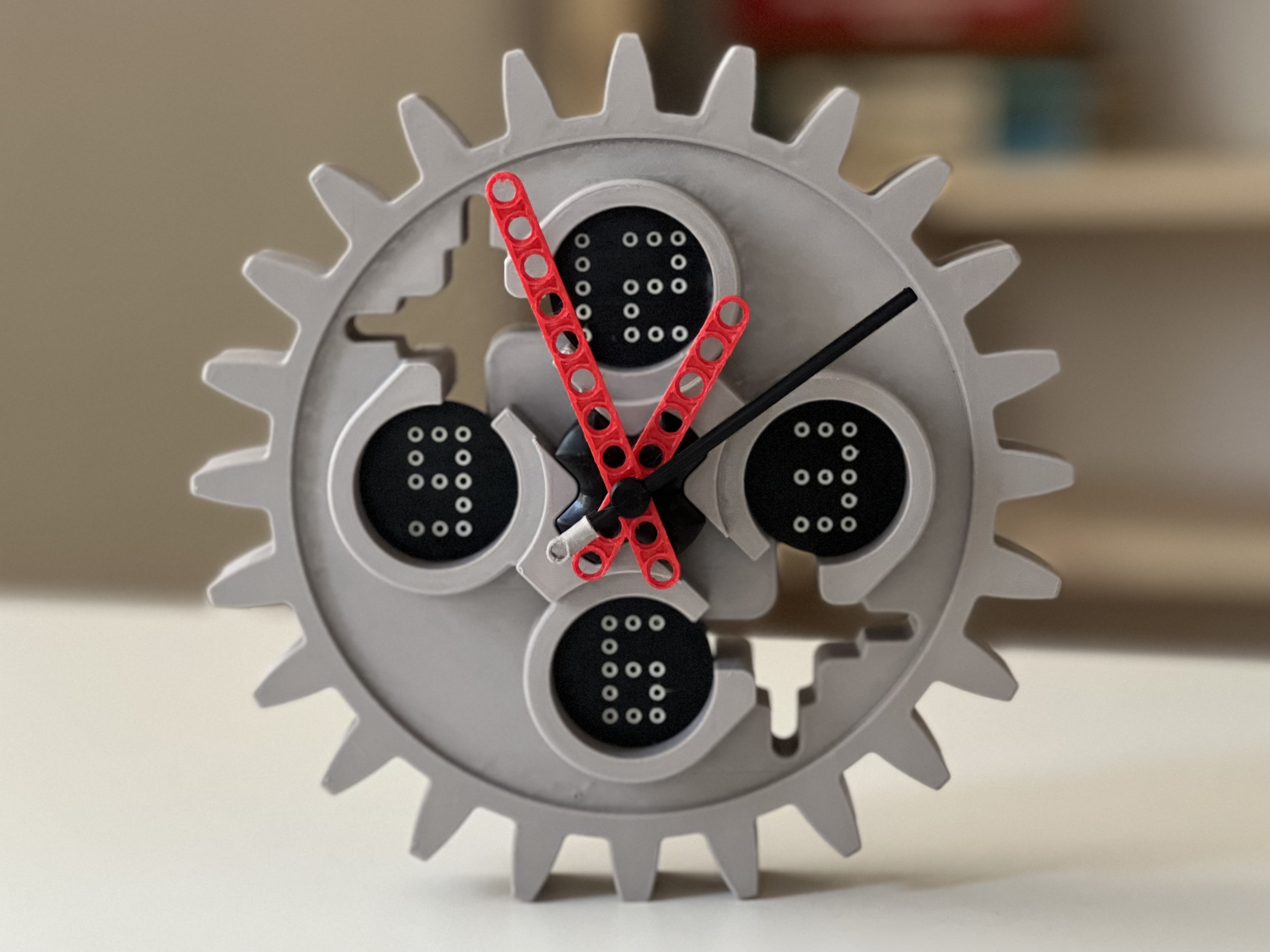

Đầu tiên tôi xoay bánh răng, để 4 lỗ trở thành vị trí hoàn hảo cho các số. Nó bất ngờ trông giống như mặt đồng hồ phổ biến trên Apple Watch. Chúng được in bằng cách thay đổi filament giữa chừng. Tôi đã thử một số loại PLA phát quang, nhưng cuối cùng tôi đã quay về với sự kết hợp đen trắng cổ điển.

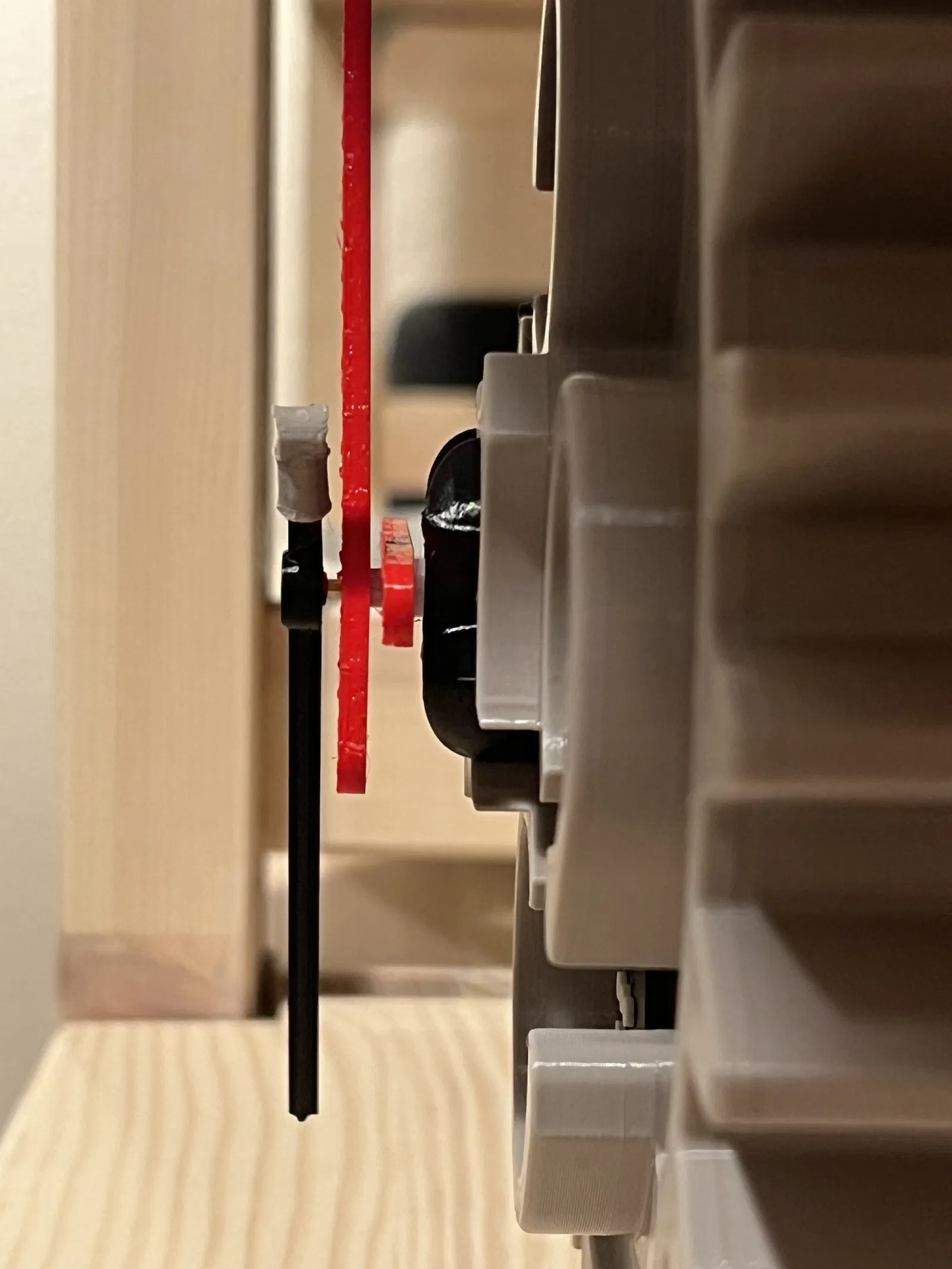

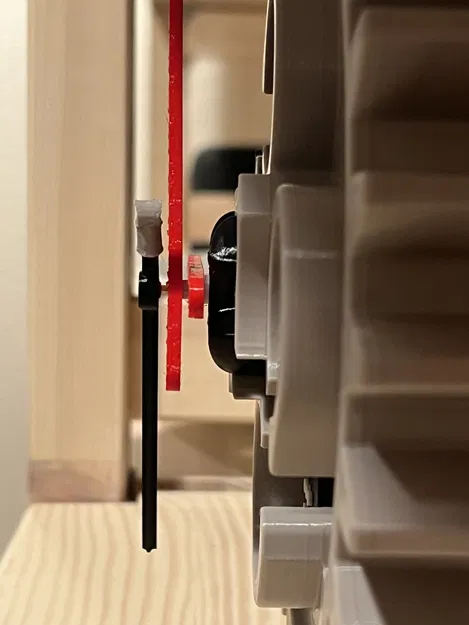

Chất liệu cho tất cả các bộ phận màu xám là Prusament PETG urban grey. Màu sắc rất giống với các bộ phận LEGO Technic nguyên bản. Đối với kim đồng hồ, tôi đã sử dụng PETG lipstick red và PLA jet black. Lẽ ra tôi nên in kim màu đỏ bằng PLA, nhưng tôi không có cuộn PLA màu đỏ nào sẵn. Kim đồng hồ của tôi bị hơi ảnh hưởng bởi hiện tượng dây tóc, nhưng với PLA thì bạn sẽ ổn.

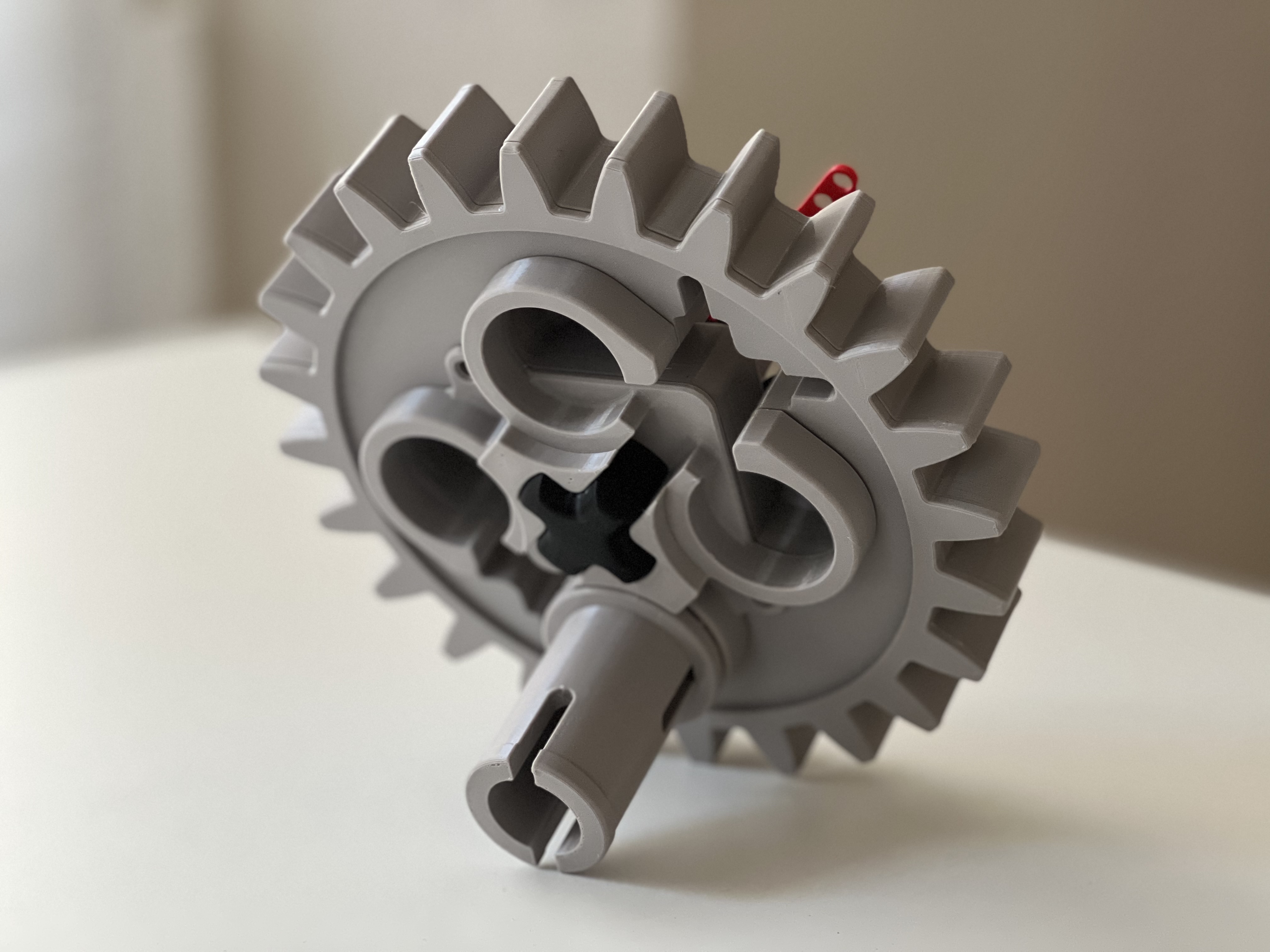

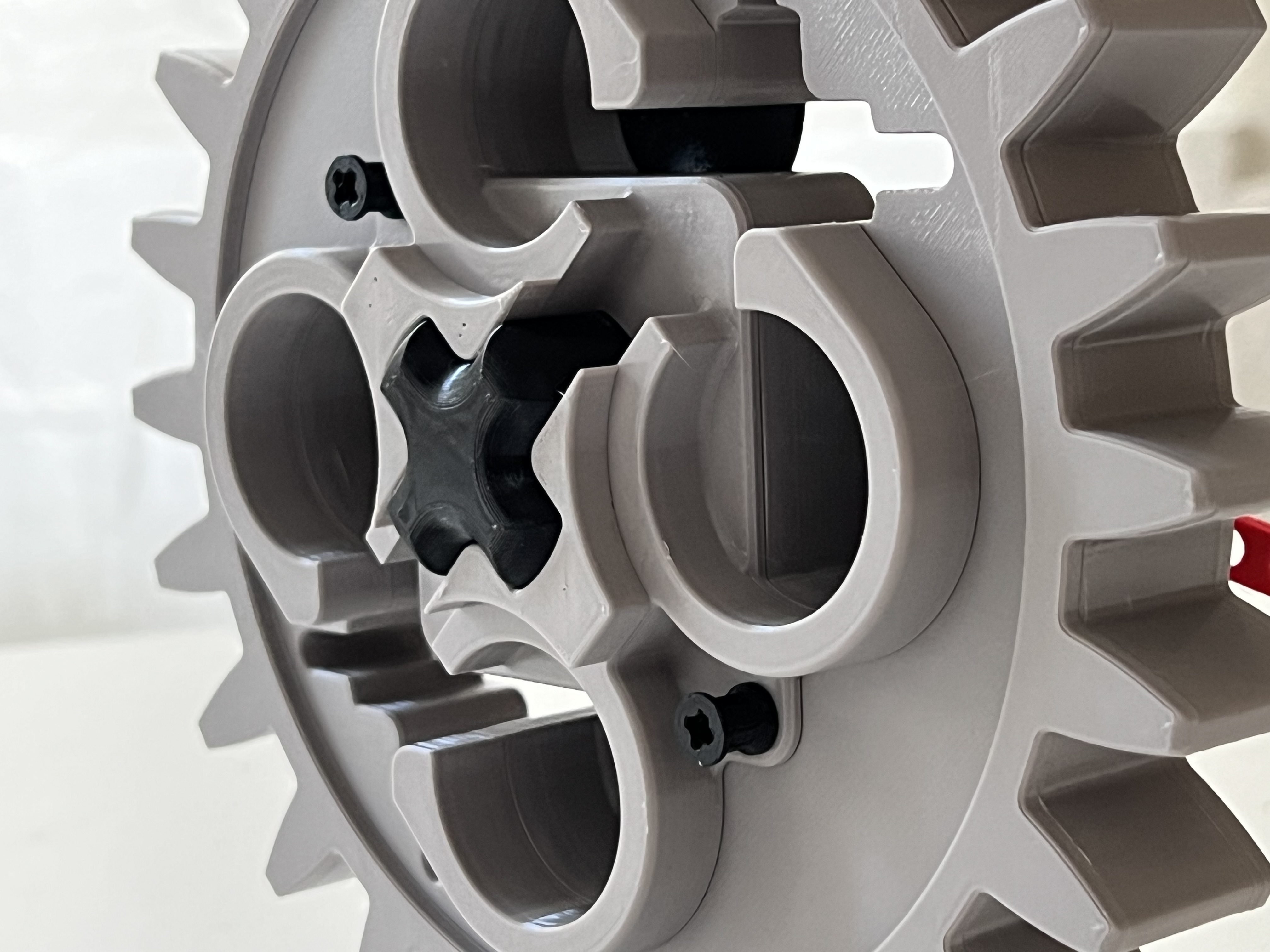

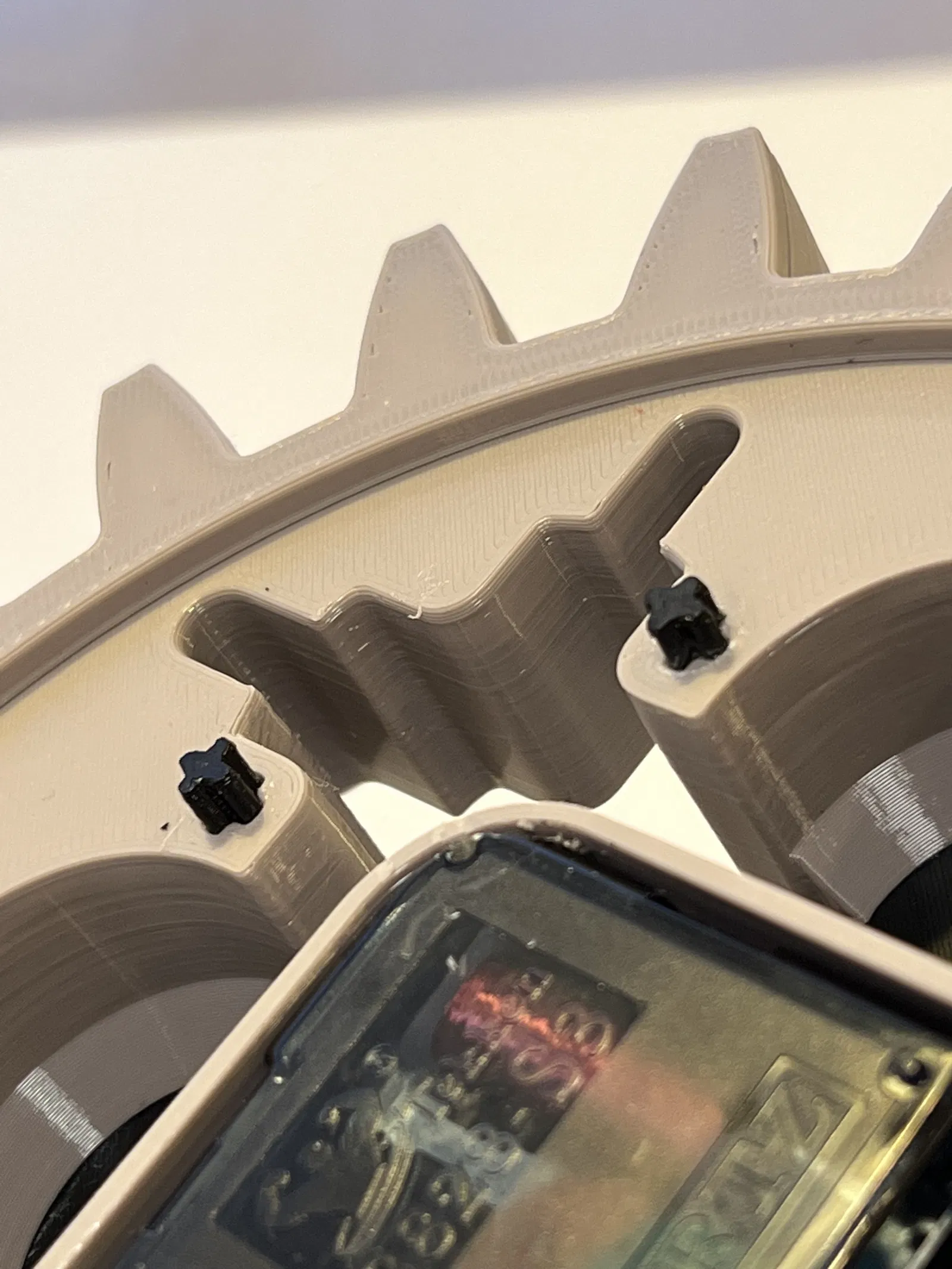

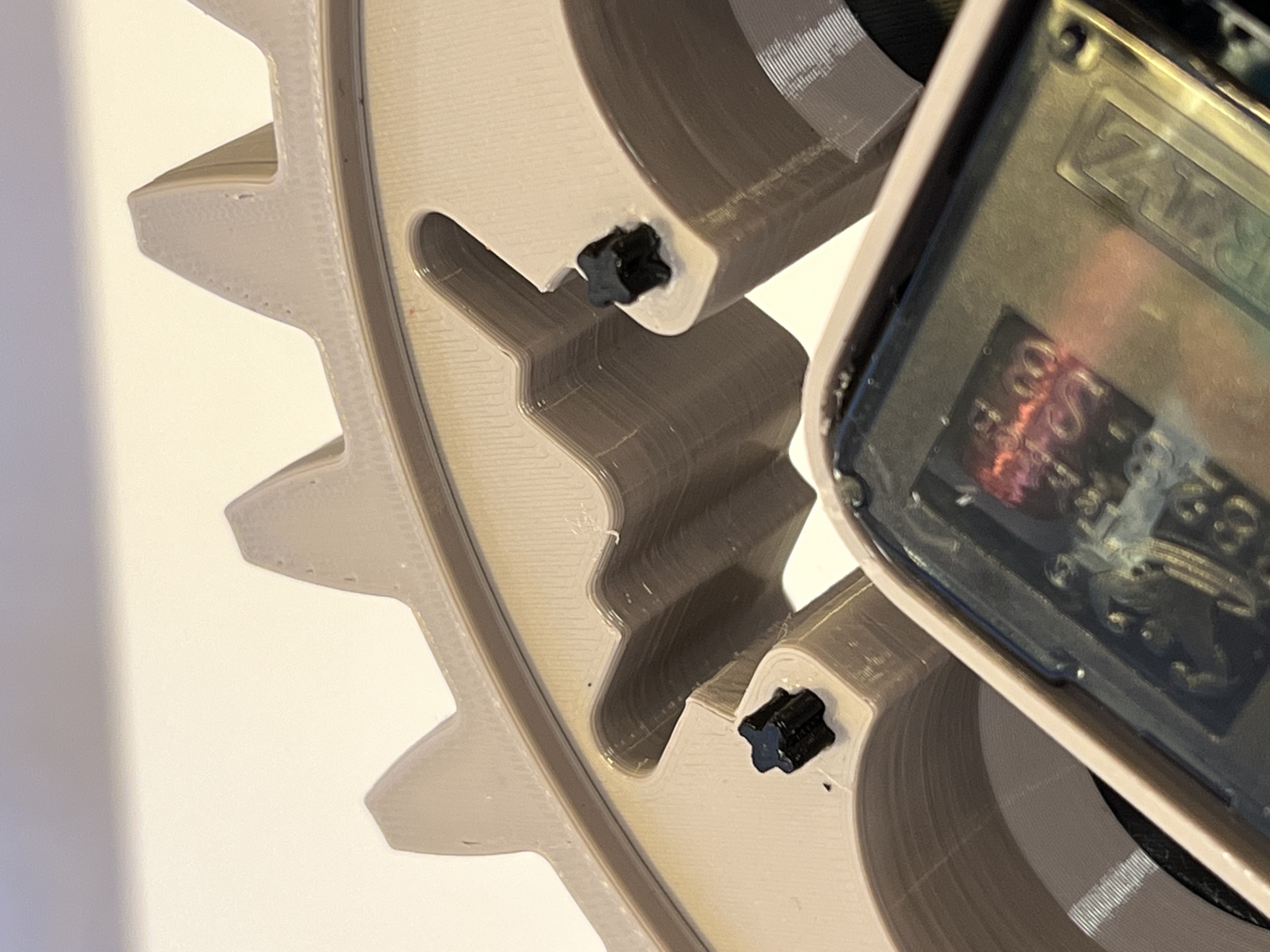

Mặt sau của đồng hồ được kết nối bằng các trục LEGO Technic đã in. Hơn nữa, nó có thể được cố định bằng các đầu nối LEGO Technic tiêu chuẩn mà bạn có thể còn sót lại từ một số mô hình Lego. Tôi đã đính kèm các đầu nối đã được chỉnh sửa, nhưng cuối cùng 4 trục quay đã đủ chắc chắn và tôi không tin tưởng vào độ cứng của các bộ phận in.

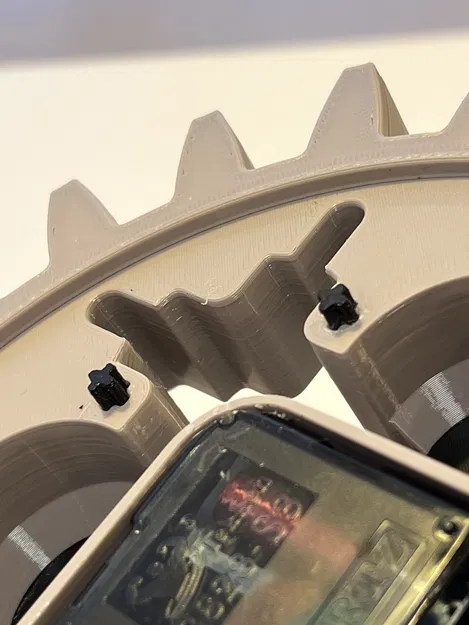

Để dễ in hơn, tôi đã chia thân chính thành hai phần và làm một bộ phận mặt sau thứ hai cũng được kết nối và căn chỉnh bằng 12 trục tự in. Ở đây tôi đã sử dụng một chút keo siêu dính để dán hai phần lại với nhau.

Đối với các trục LEGO Technic đã in, tôi đã sử dụng chế độ vase mode, vì vậy chúng có kích thước phù hợp và có thể lắp vào dễ dàng. Tất cả các trục (và một vài trục dự phòng) được in tuần tự với một mẹo nhỏ để có được một ít vật liệu ở bên trong:

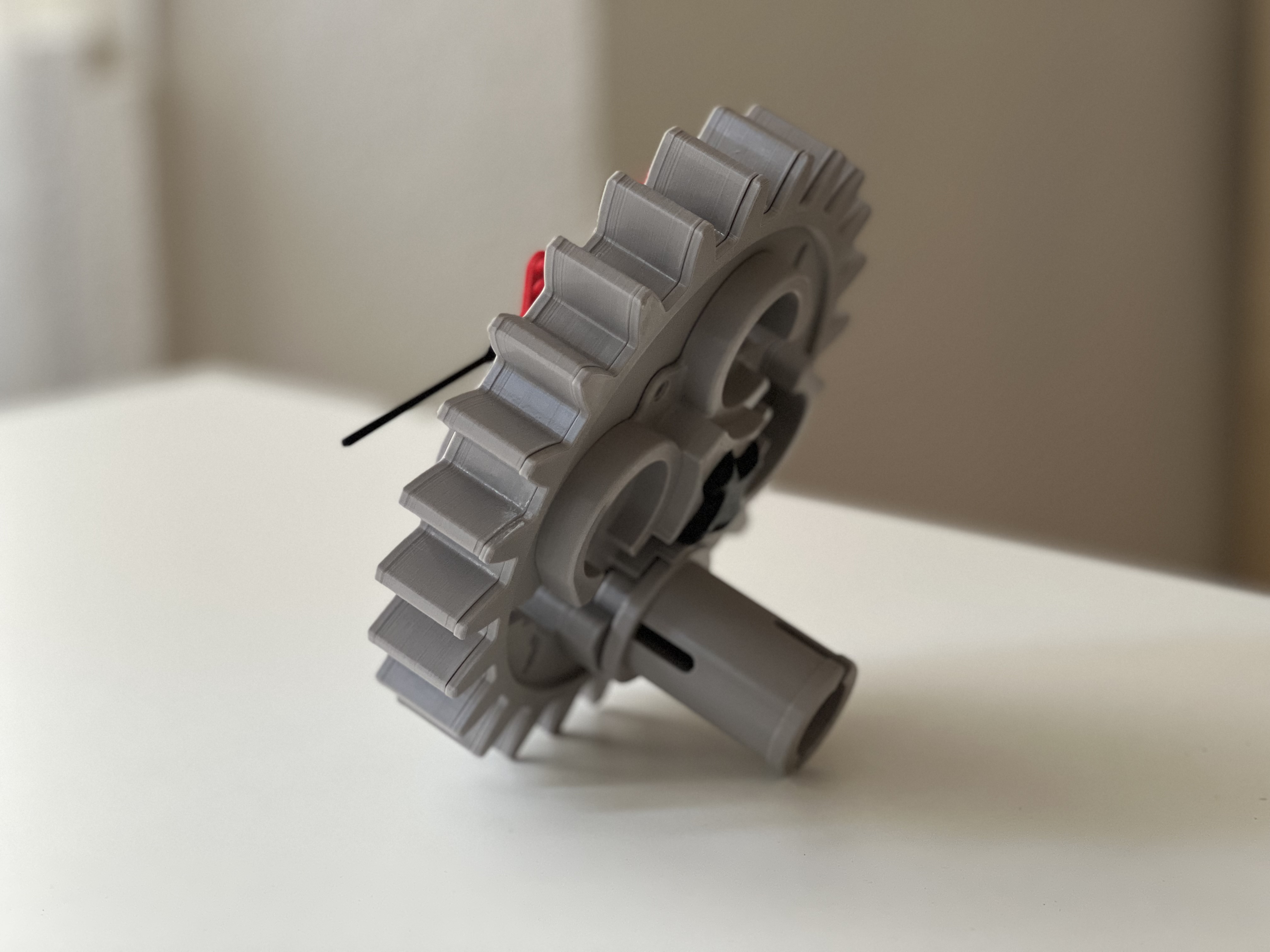

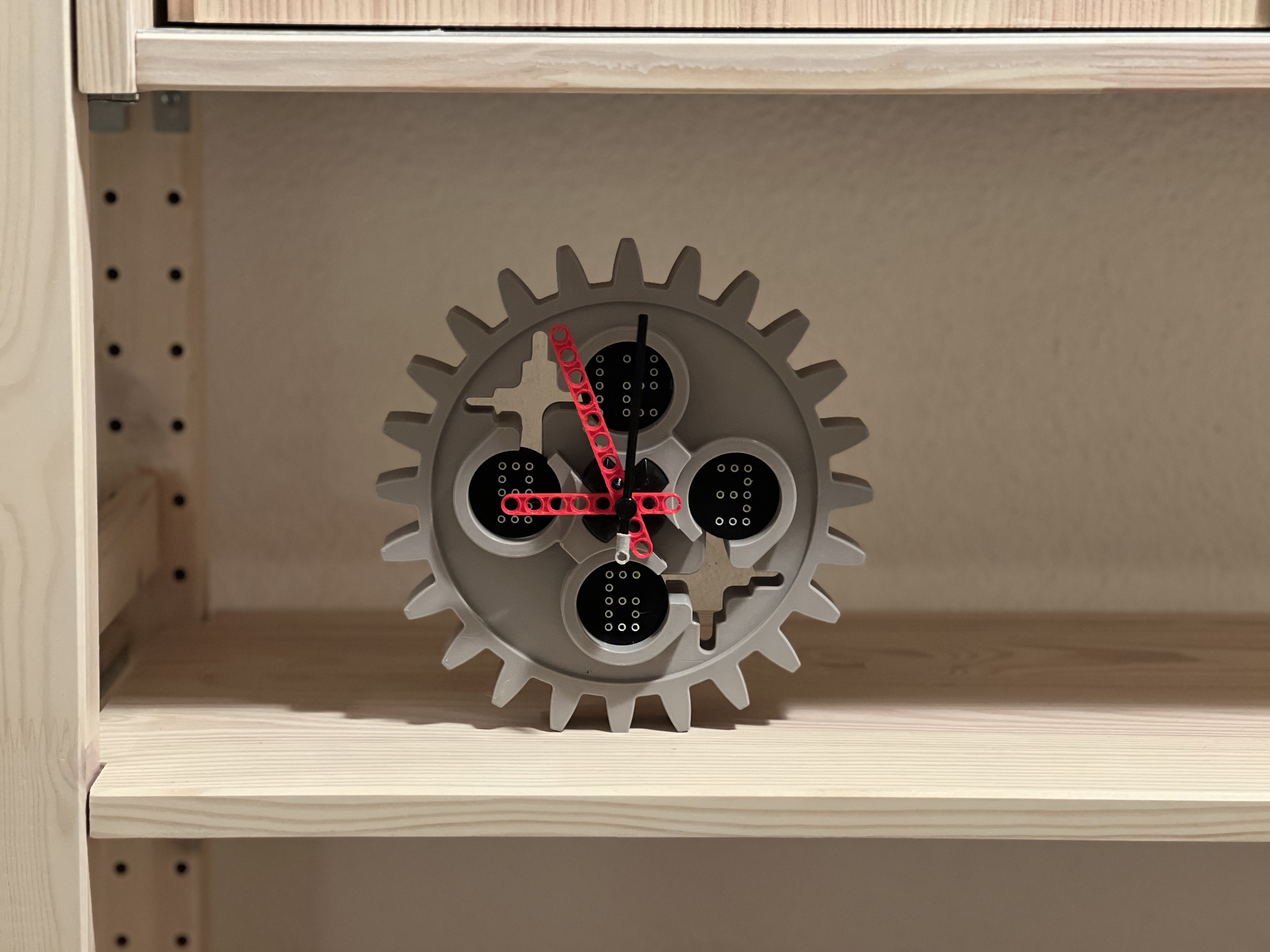

Có một mặt phẳng ở vị trí 6 giờ, vì vậy nó sẽ không bị lăn xung quanh nếu bạn muốn đồng hồ đứng thẳng. Trong lỗ ở vị trí 12 giờ cũng có một khe để treo lên tường. Bạn không cần sử dụng nắp che của mặt sau nữa, để nó nằm phẳng trên tường. Nhưng nếu bạn thích có mặt sau thì cũng có một khe cho việc đó. Nếu bạn thích đồng hồ ở một góc, tôi đã nghĩ ra cách sử dụng một mảnh LEGO Technic khác có thể cắm vào 4 lỗ của bánh răng, chỉ cần lớn hơn một chút :). Nó chỉ cần trượt vào và được giữ cố định bằng một lực ép nhẹ.

Tôi thực sự hài lòng với kết quả và đó là món quà hoàn hảo cho một người yêu thích LEGO.
