Đồng hồ Lego Technic lớn với số hiệu
Đồng hồ Lego Technic lớn với số. Đồng hồ này mất nhiều thời gian để làm việc! Xin lỗi về số lượng tệp khổng lồ nhưng
Mô tả

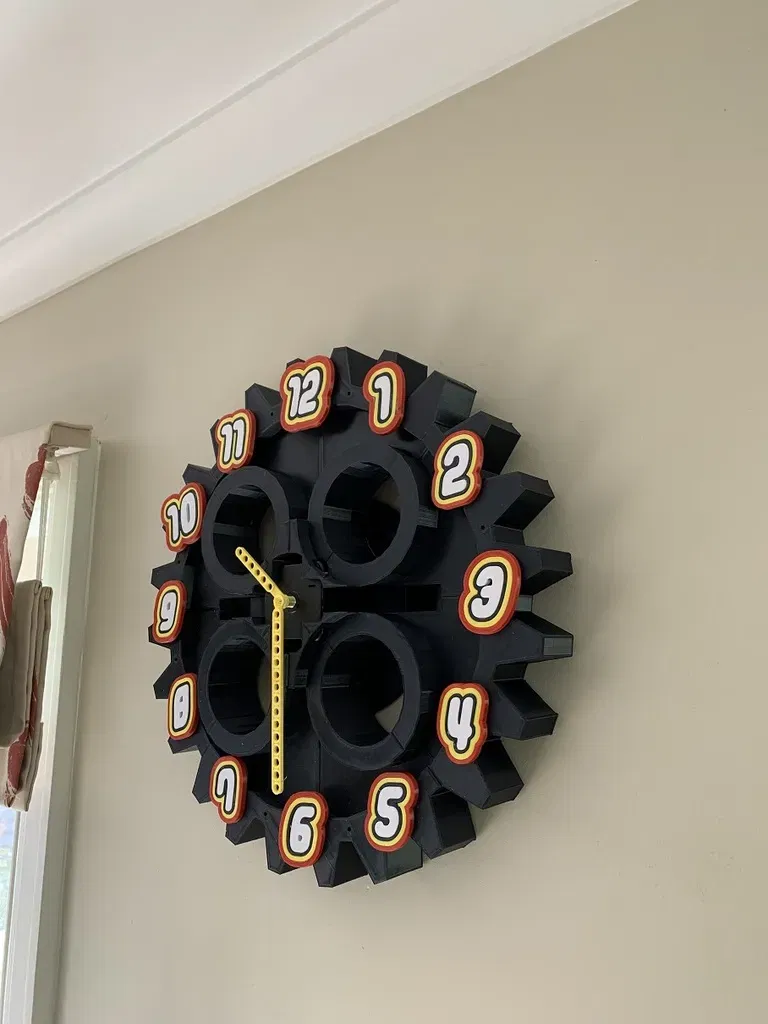

Đồng hồ Lego Technic lớn với các số.
Đồng hồ này mất rất nhiều thời gian để hoàn thành!
Xin lỗi về số lượng tệp khổng lồ nhưng cần thiết cho dự án hoàn chỉnh.
Chúng tôi có một chiếc đồng hồ không được sử dụng, vì vậy tôi đã tháo rời đồng hồ và loại bỏ cơ chế.
Tôi đã sử dụng rất nhiều nam châm để ghép lại. Ý tưởng về nam châm tôi có được từ việc hoàn thành hộp sọ từ #DaveMakesStuff, một nhà thiết kế xuất sắc và tôi khuyên bạn nên xem một số thiết kế của anh ấy.
Đồng hồ được chia thành 8 mảnh (gears.stl).
Các số được thiết kế xung quanh logo Lego trên một hộp Lego.
Kim phút và kim giờ được thiết kế để trông giống như các thanh technic.
Cài đặt in
Thương hiệu máy in:
Creality
Máy in:
Ender 3
Độ phân giải:
0.2
Mật độ:
15
Vật liệu: Pantech PLA Không quan trọng
Ghi chú:
Vật liệu đen, đỏ, trắng và vàng đã được sử dụng. Các kim đồng hồ technic được thực hiện với cài đặt tinh tế hơn (0.12)
Sau khi in
Tôi đã sử dụng 136 (vâng 136!) nam châm N50 6X3mm để làm cho mô hình kết nối với nhau, tương tự như mặt hàng bên dưới;
https://www.ebay.com.au/itm/271959987832.
Cũng có 7 lỗ 3X2mm trên mặt đồng hồ cho các nam châm N50 nhỏ hơn, ý tưởng là sử dụng những lỗ này để trang trí đồng hồ bằng đầu Lego hoặc minifigures cho những thời điểm nhất định trong năm, Giáng sinh/Halloween v.v.
Chỉ cần sử dụng nam châm trên mặt đồng hồ như các số và dùng blu-tak hoặc keo gắn nam châm vào bên trong minifigures để dính vào mặt đồng hồ. Tôi chưa làm điều này nhưng có thể sẽ thay đổi diện mạo của đồng hồ (xin lỗi vì trò đùa!)
Tôi không hài lòng với sự kết nối của nam châm ở vị trí 3 và 9 giờ, vì vậy tôi đã tạo ra tấm lưng để làm cho đồng hồ an toàn hơn trên tường. Tôi cũng đã tạo một lỗ gắn trên tấm lưng. Khi tất cả các mảnh được kết nối và tấm lưng được cố định, đồng hồ sẽ không bị rơi ra. Để đảm bảo, tôi đã thử nghiệm đồng hồ gắn trên một cái tủ trong 3 ngày trước khi gắn lên tường.
Cách tôi thiết kế điều này
Tôi đã cài đặt một SVG bánh răng technic vào Fusion360 và phóng to nó lên khoảng 400mm.
Tôi đã đo kích thước cơ chế đồng hồ (60mmX 60mm) và lấy ra khu vực ở giữa đồng hồ ở độ cao mà kim phút và kim giờ sẽ không va chạm với mô hình.

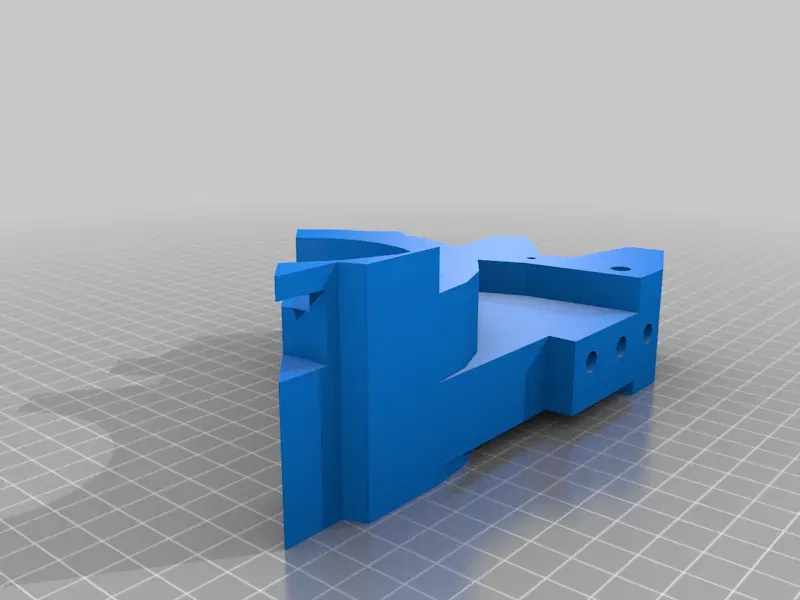

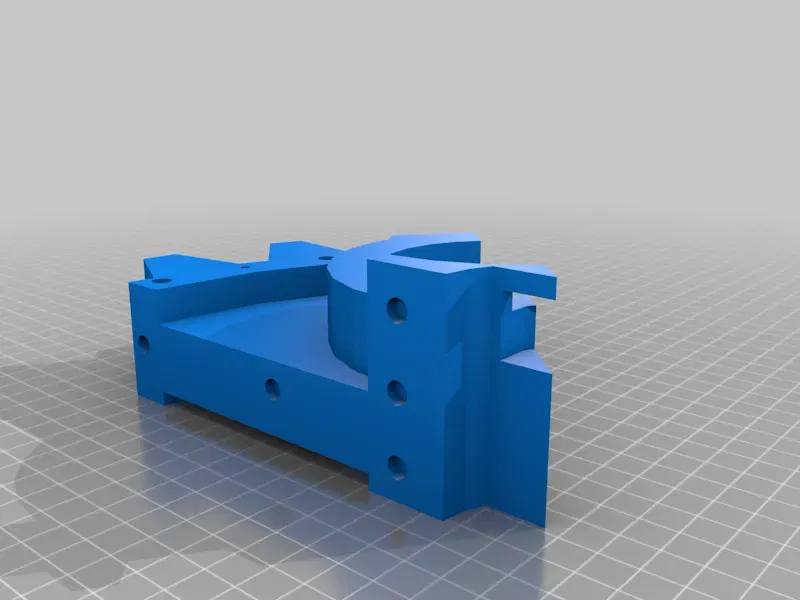

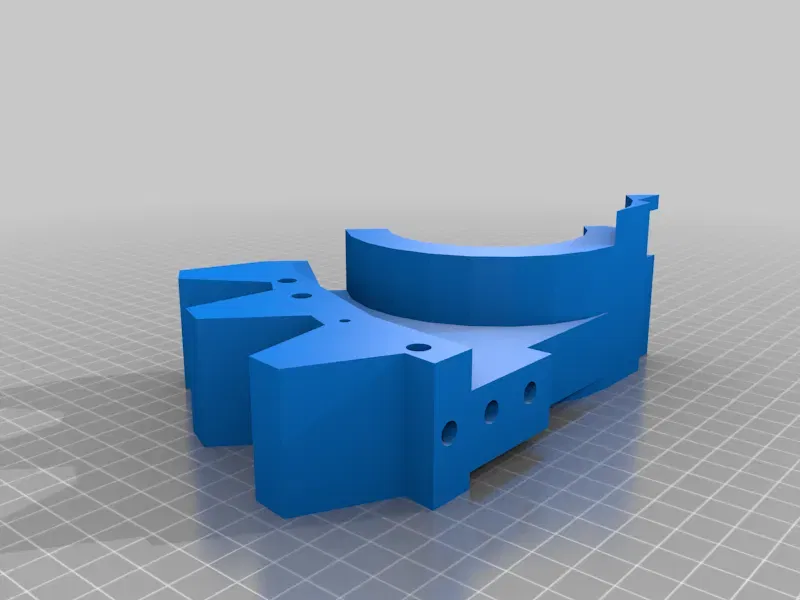

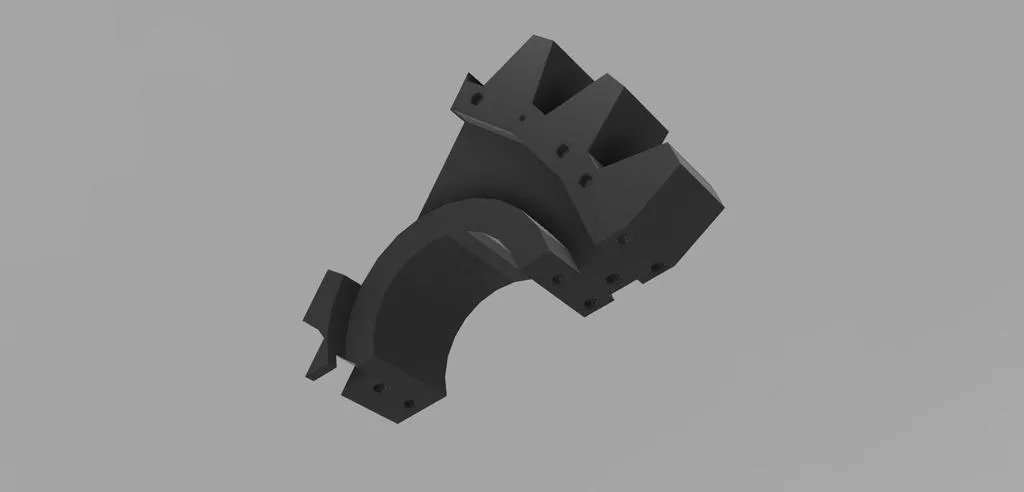

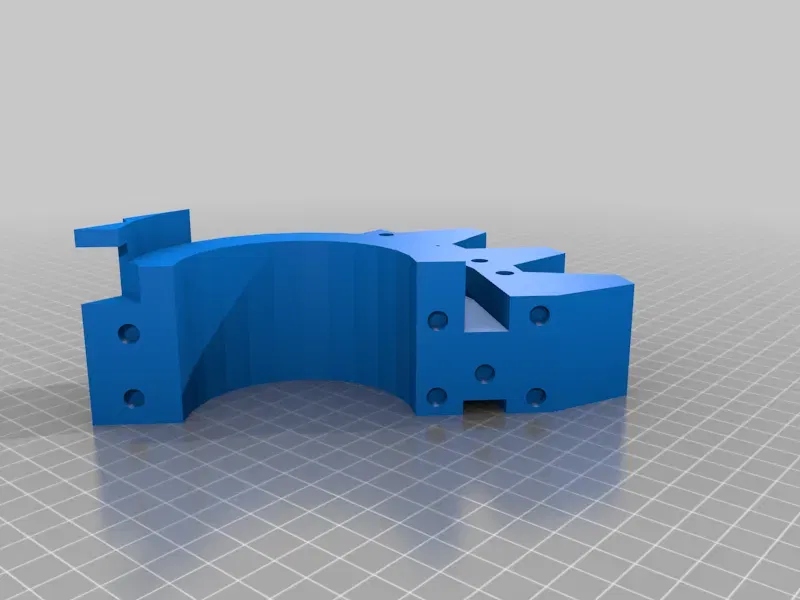

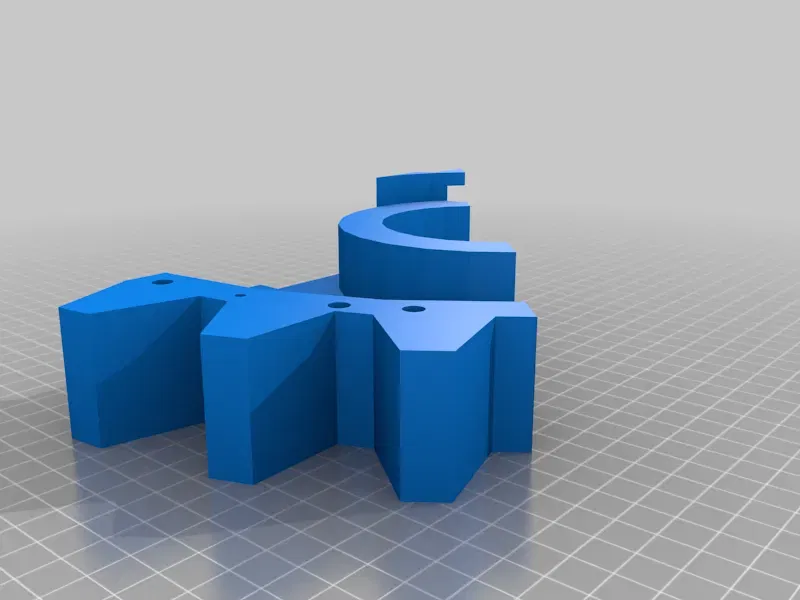

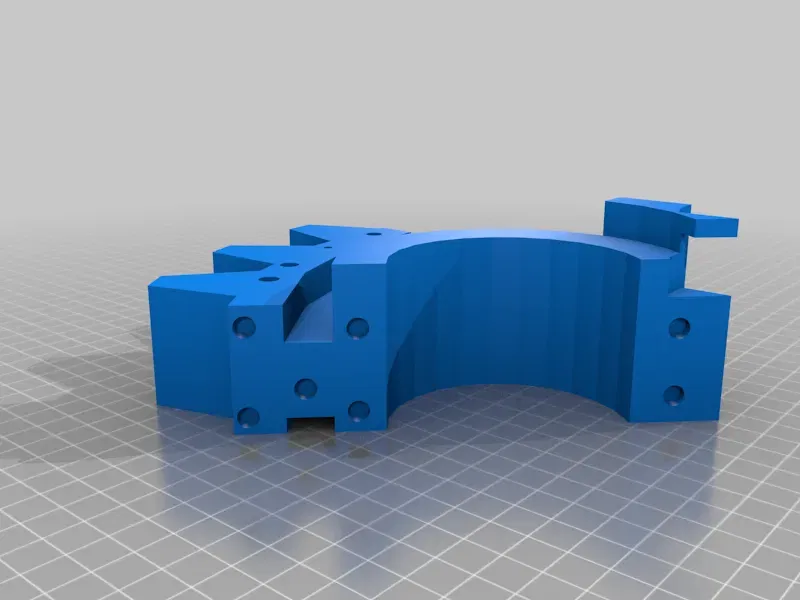

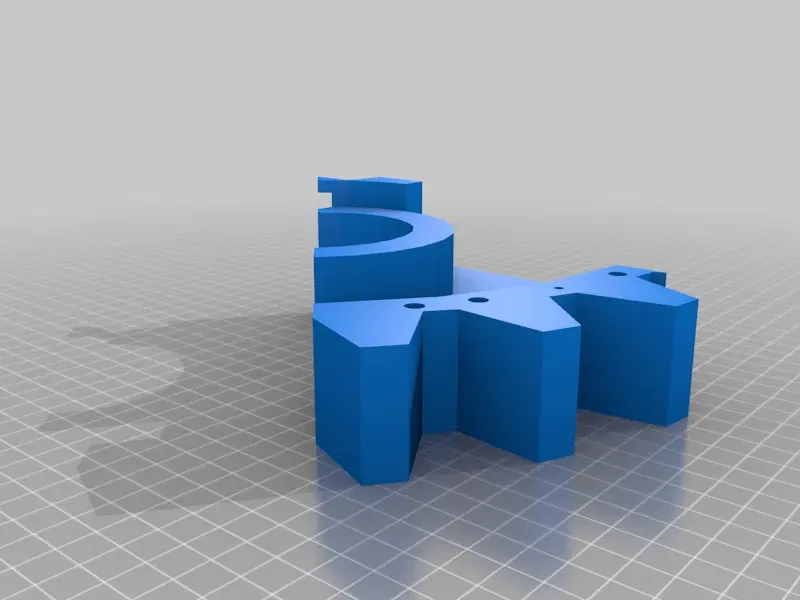

Tôi đã cắt mô hình thành 8 lát và lắp đặt các lỗ nam châm trên mỗi mảnh.

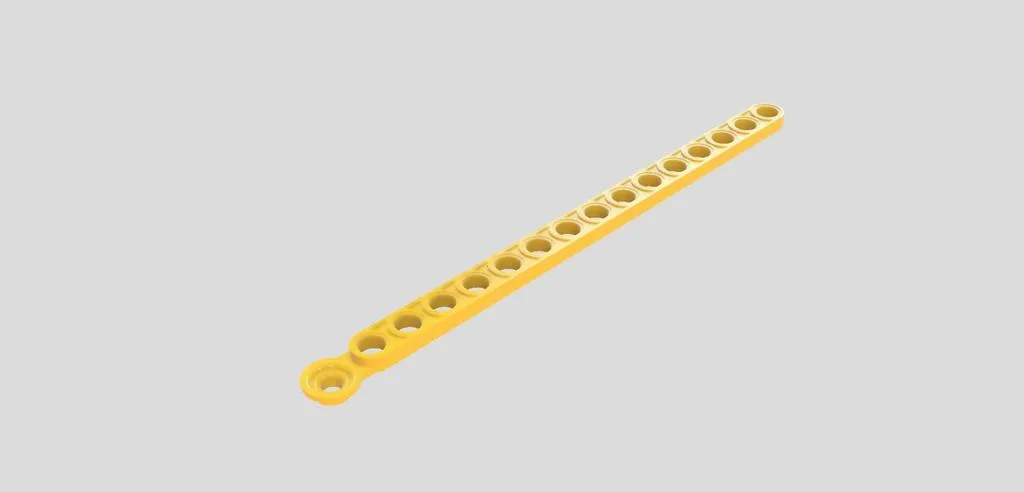

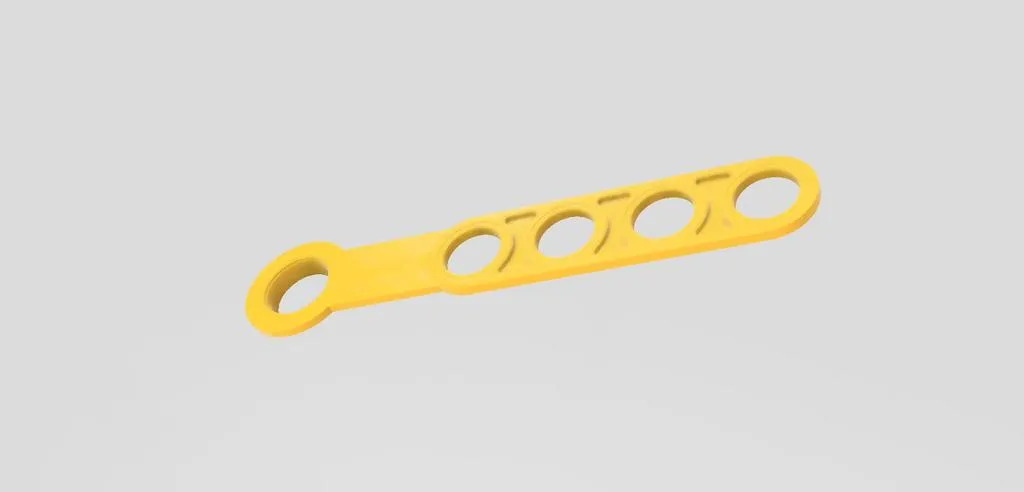

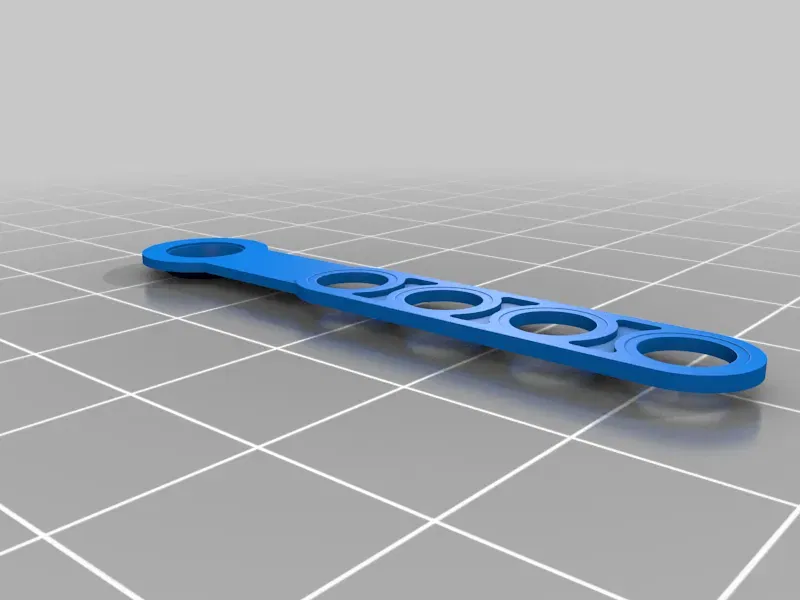

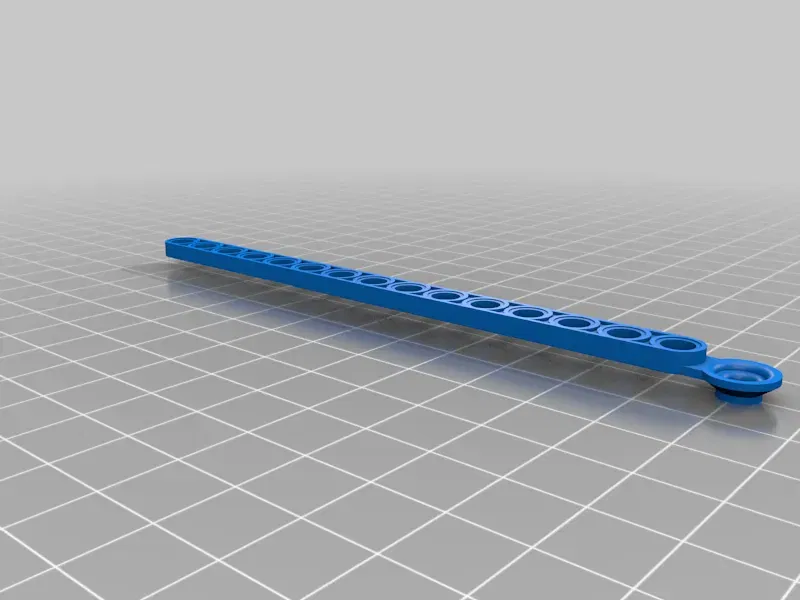

Kim Giờ và Kim Phút được thiết kế để trông giống như các thanh technic, nhưng mỏng hơn. Tôi không thích các kim đồng hồ nguyên bản. Tôi sẽ in chúng với chất lượng tốt hơn so với phần còn lại của mô hình để vừa vặn chắc chắn trên cơ chế.

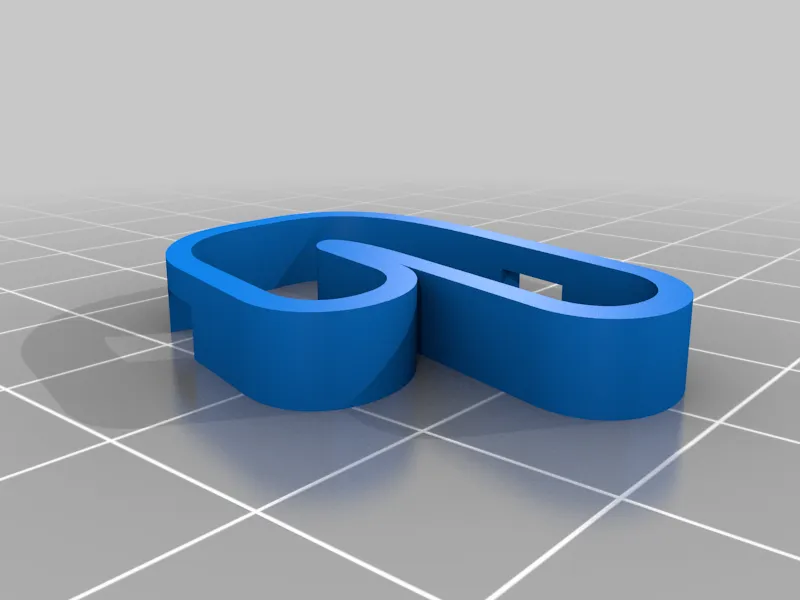

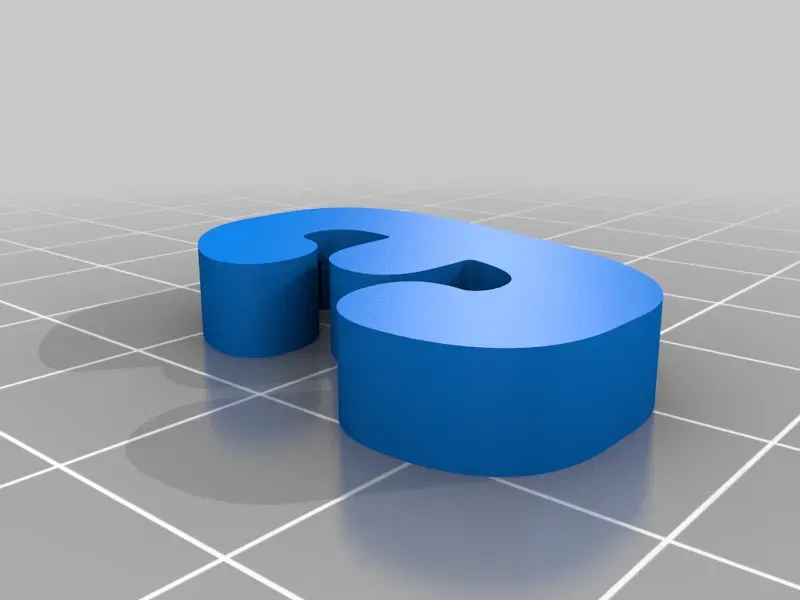

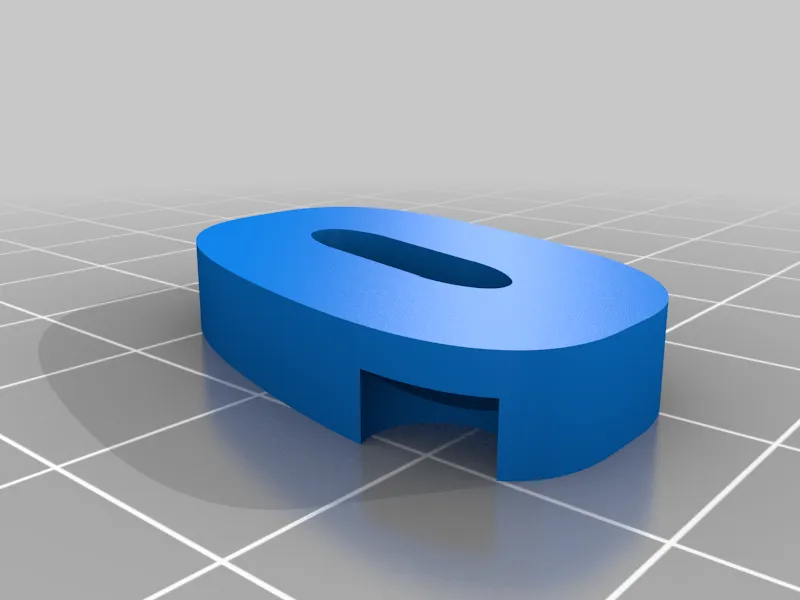

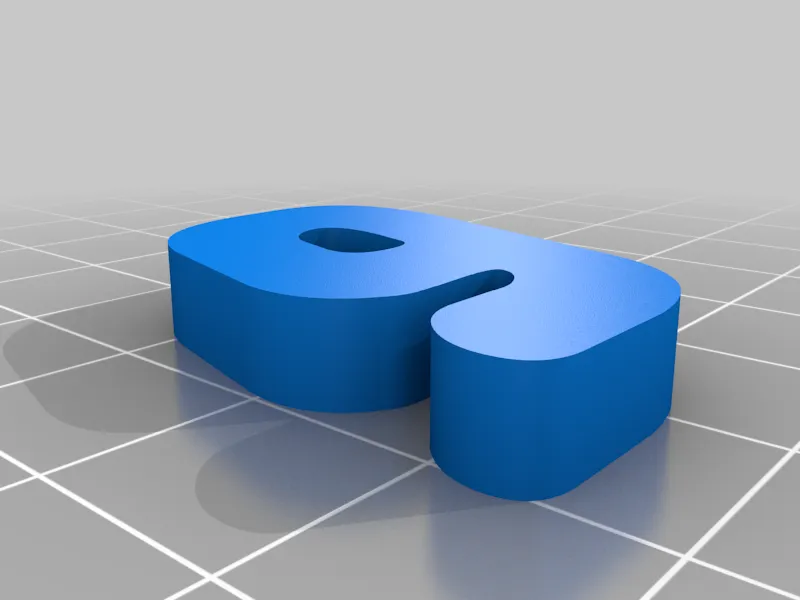

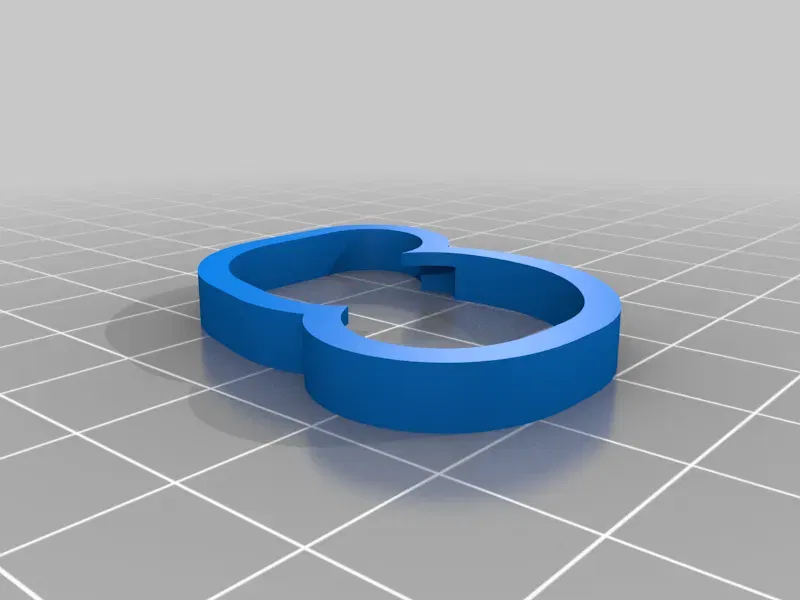

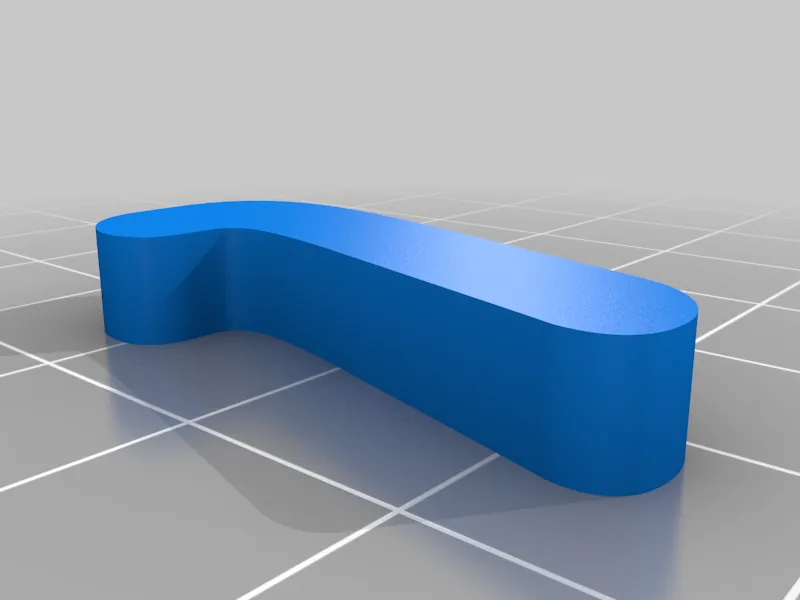

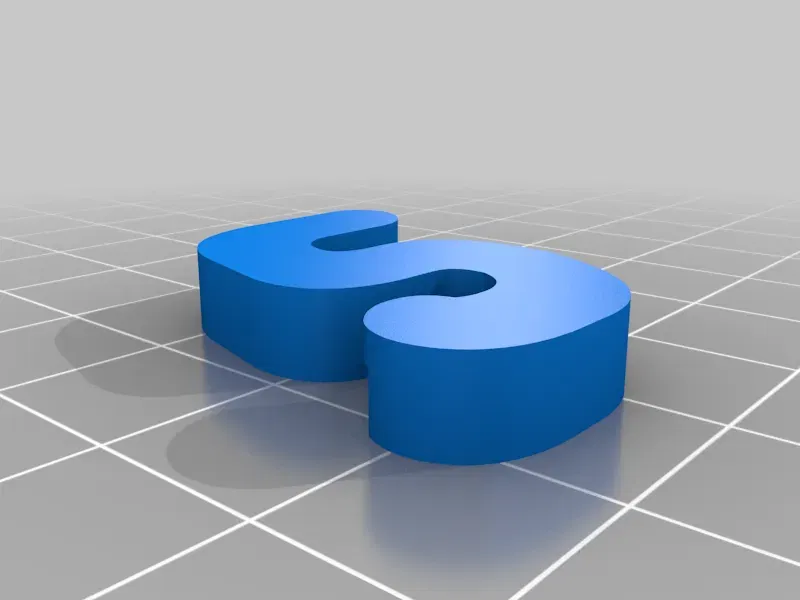

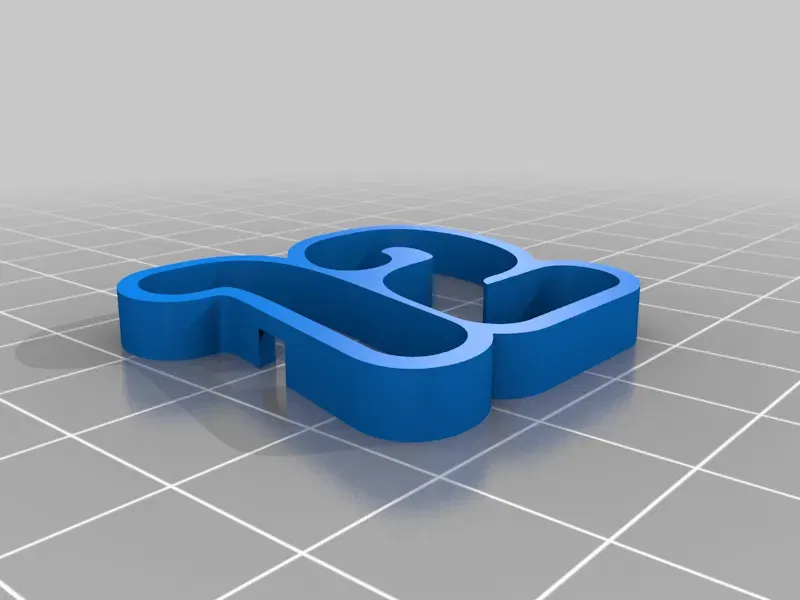

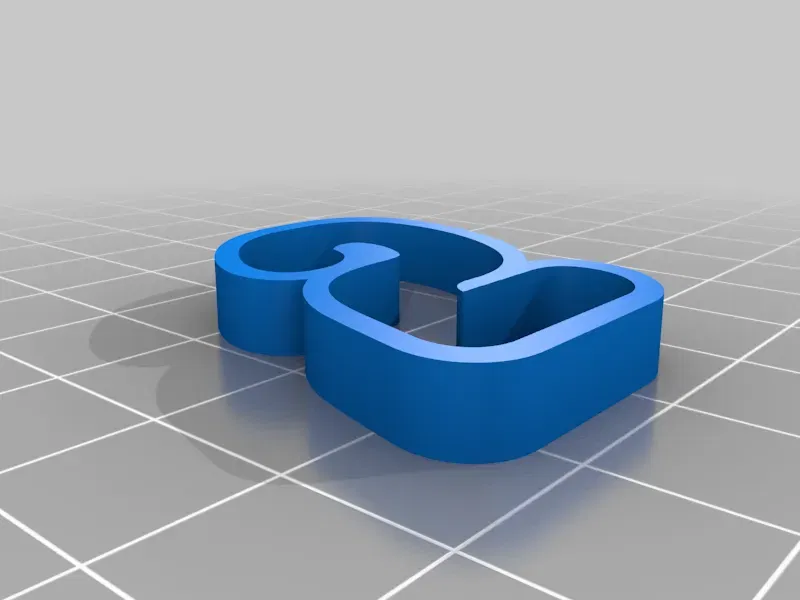

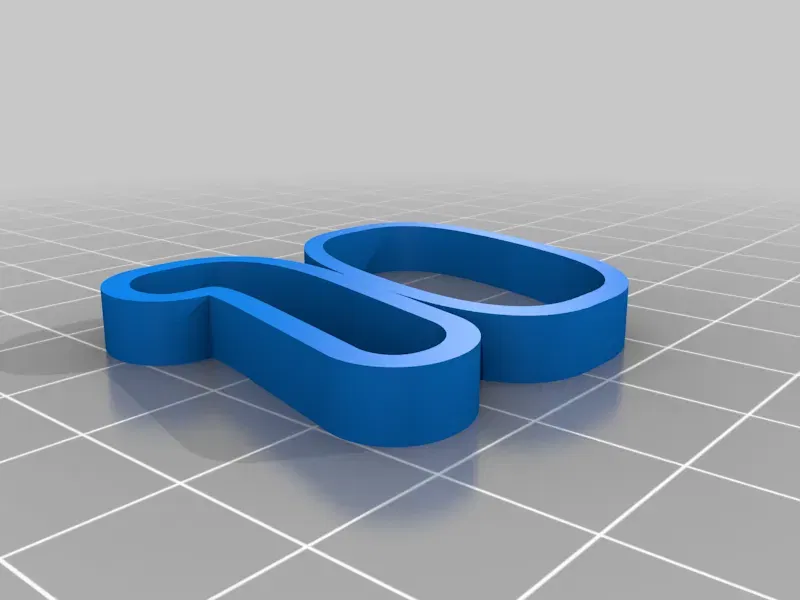

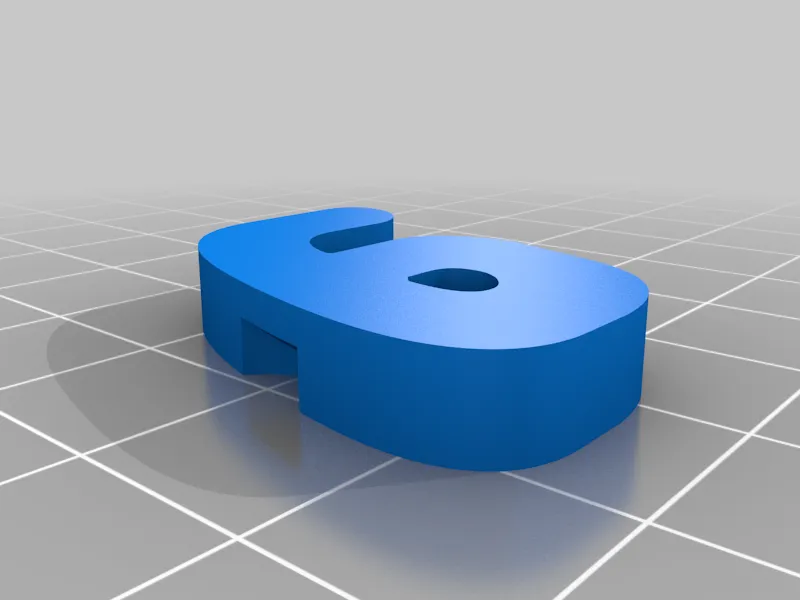

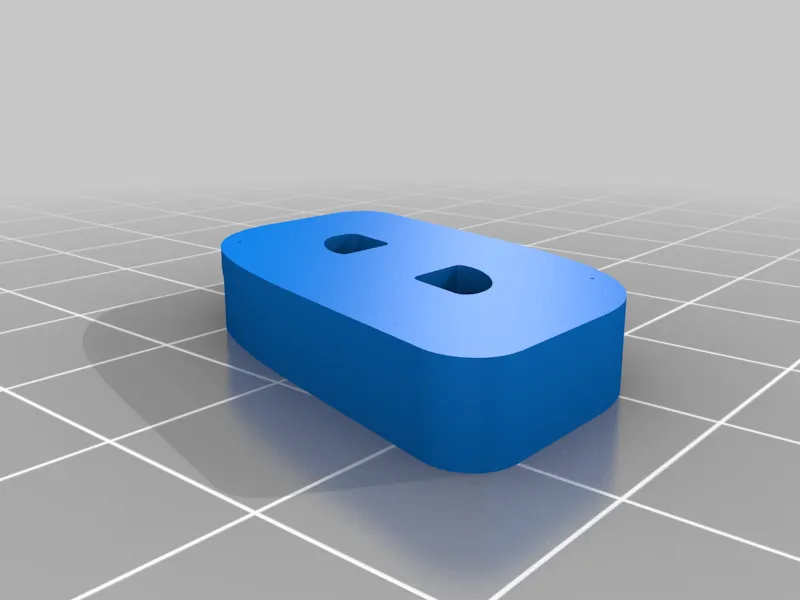

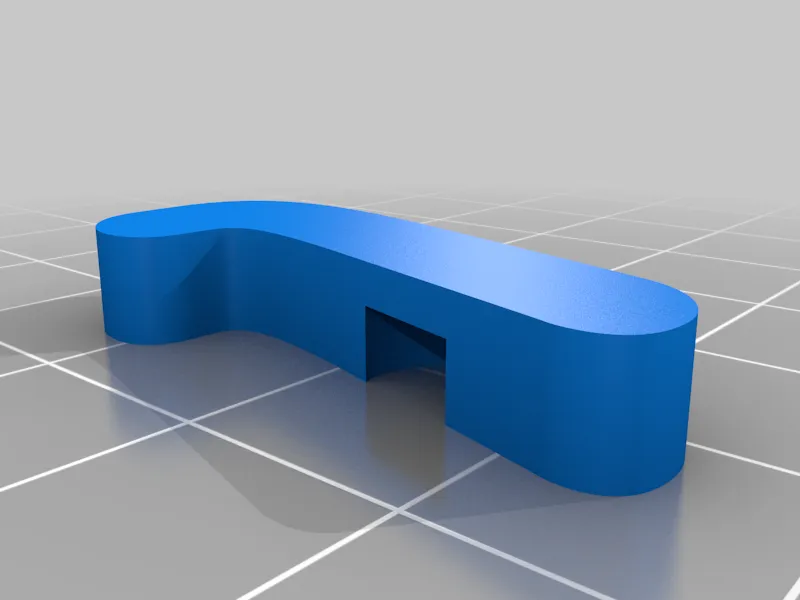

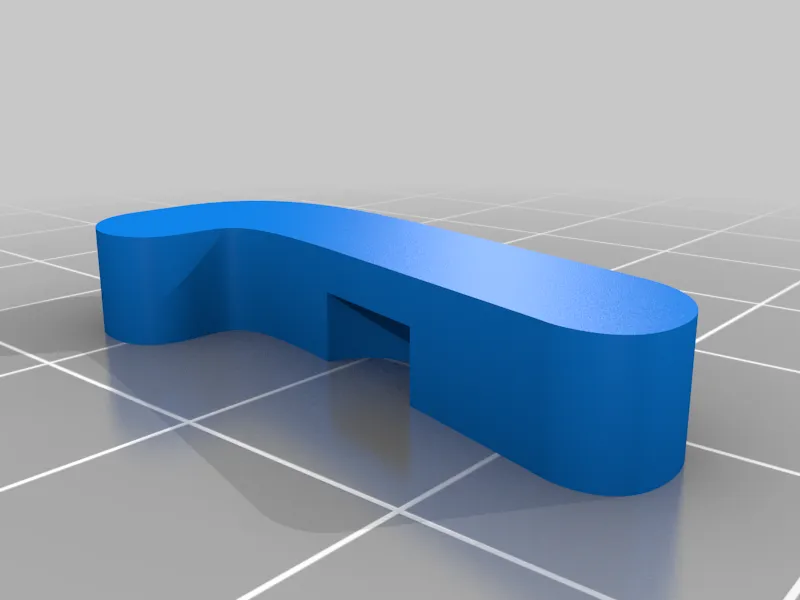

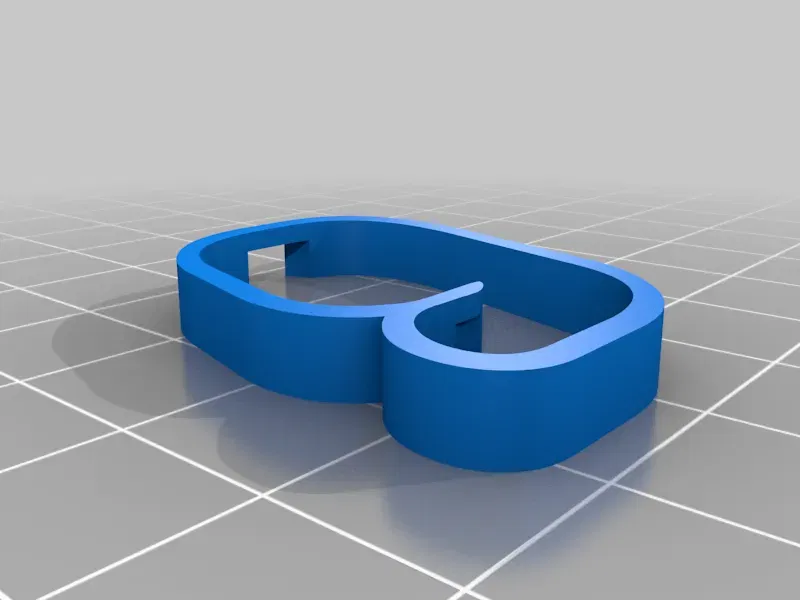

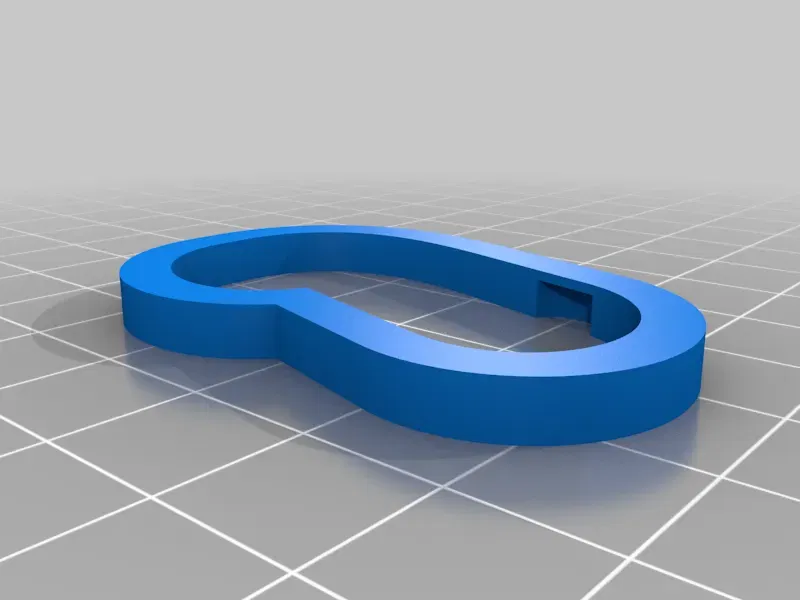

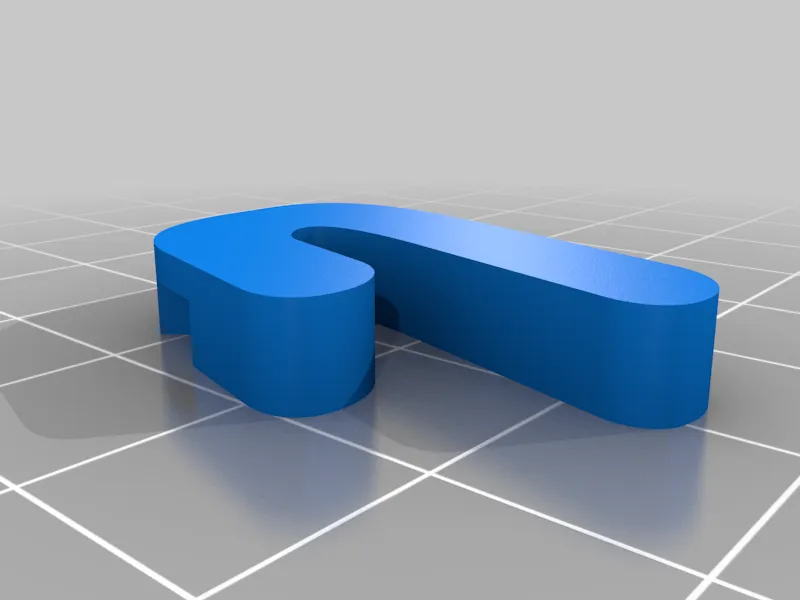

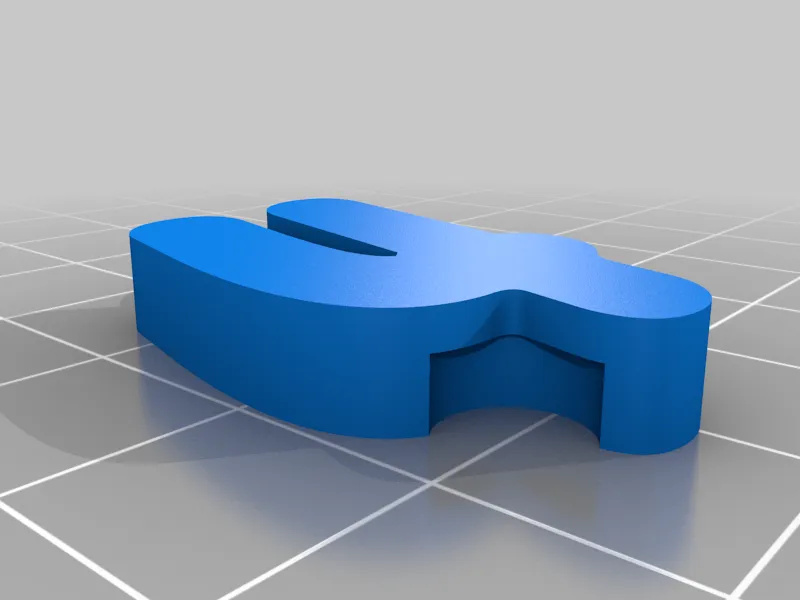

Các số được gắn trên đồng hồ bằng cùng loại nam châm như mảnh đồng hồ, mỗi số có 6X3 lỗ ở một số khu vực phía sau để phù hợp với vị trí nam châm trên mặt đồng hồ.

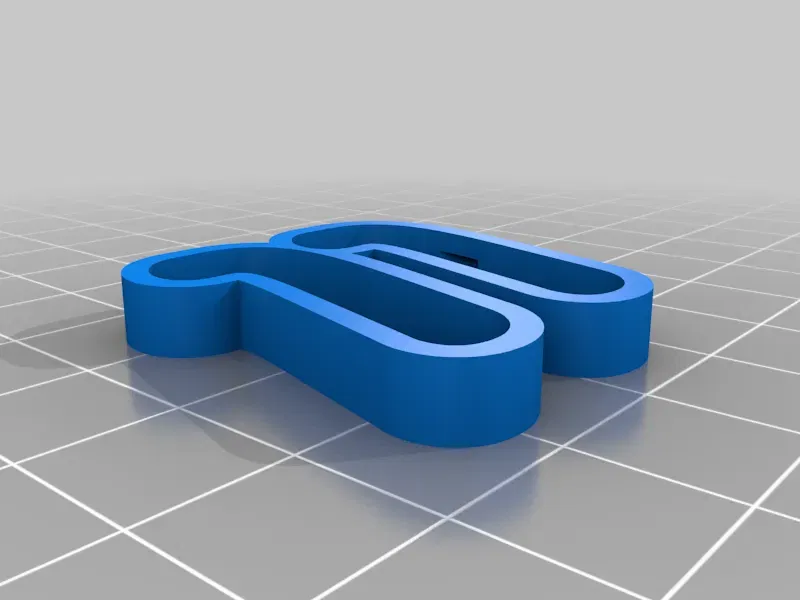

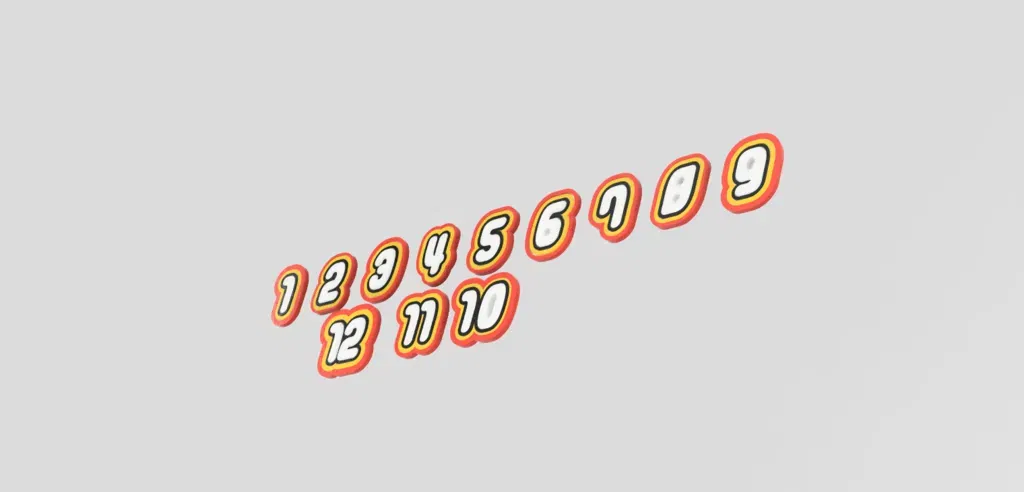

Tôi thiết kế các số trông giống như Logo Lego.

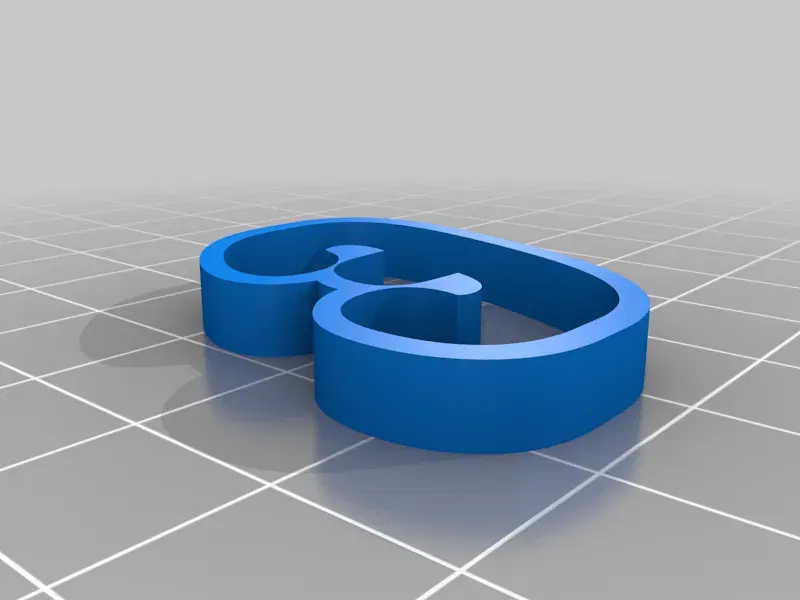

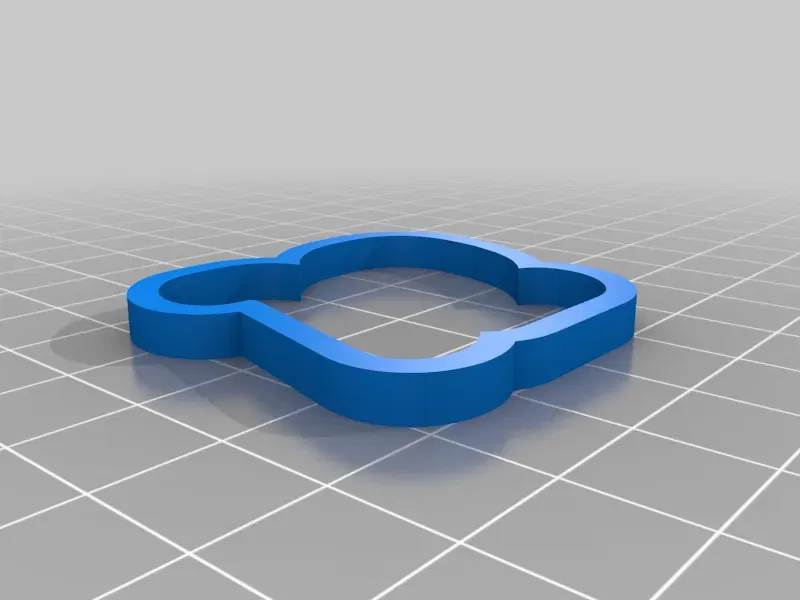

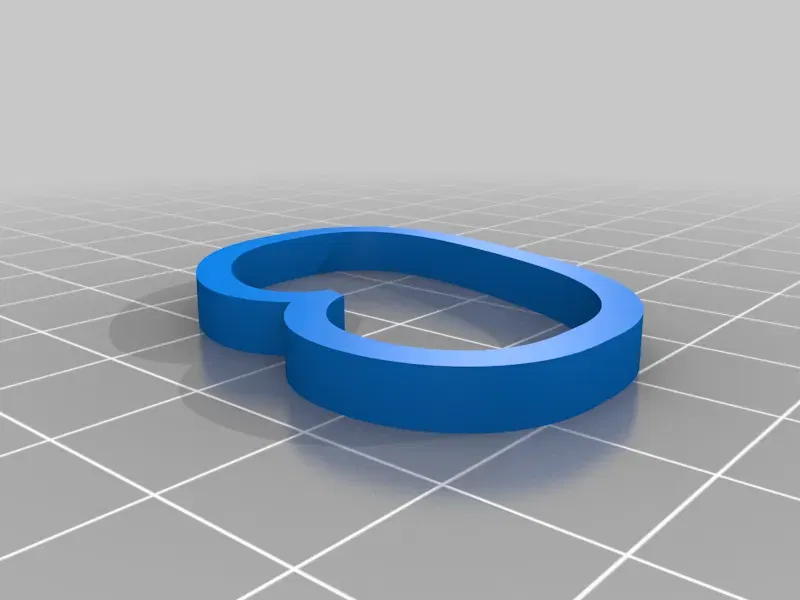

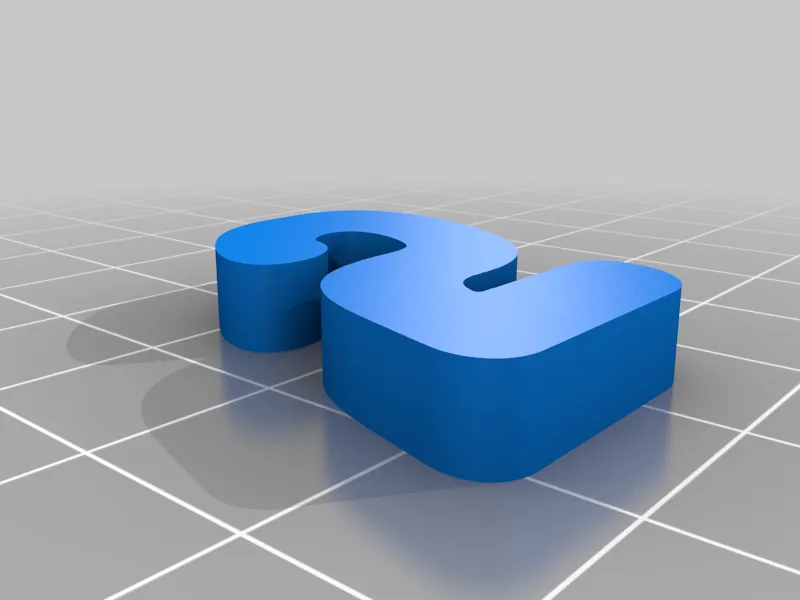

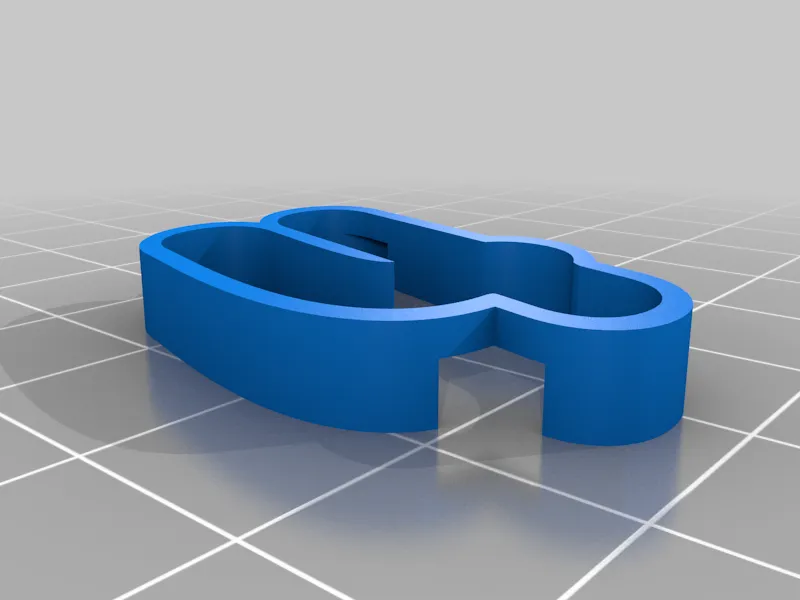

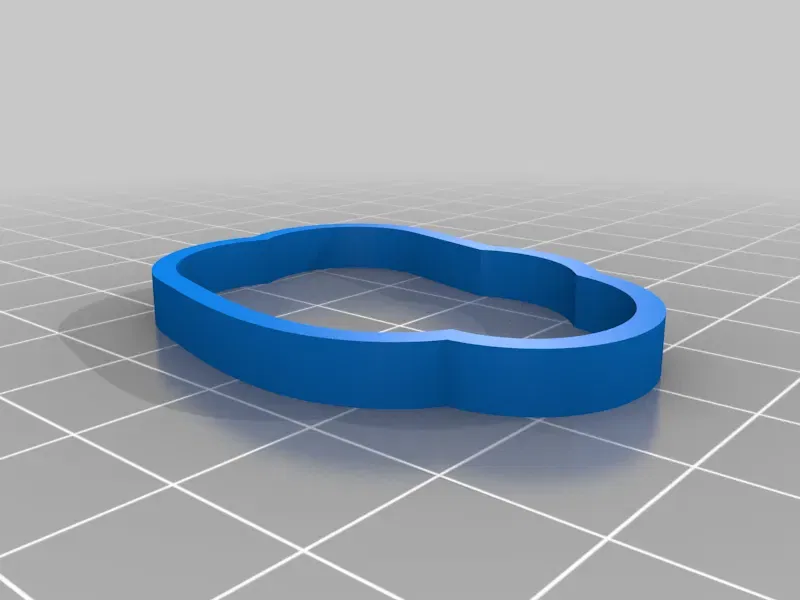

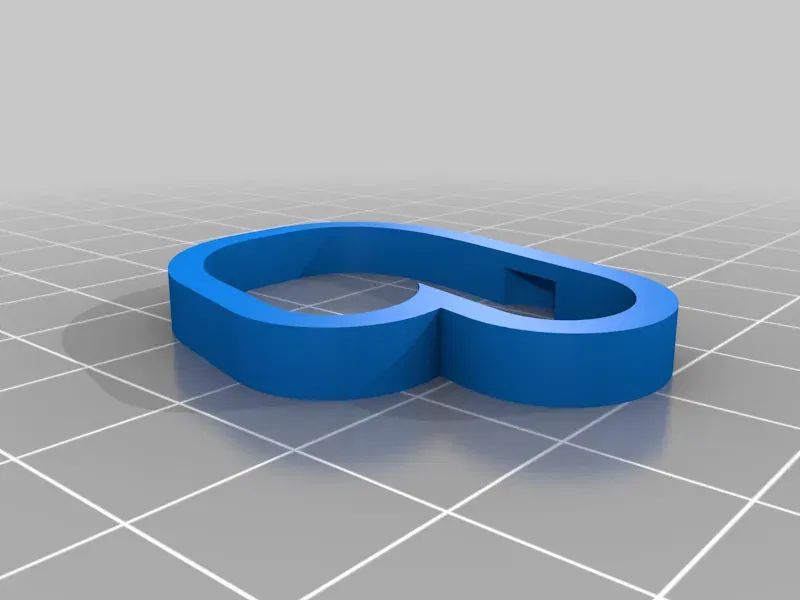

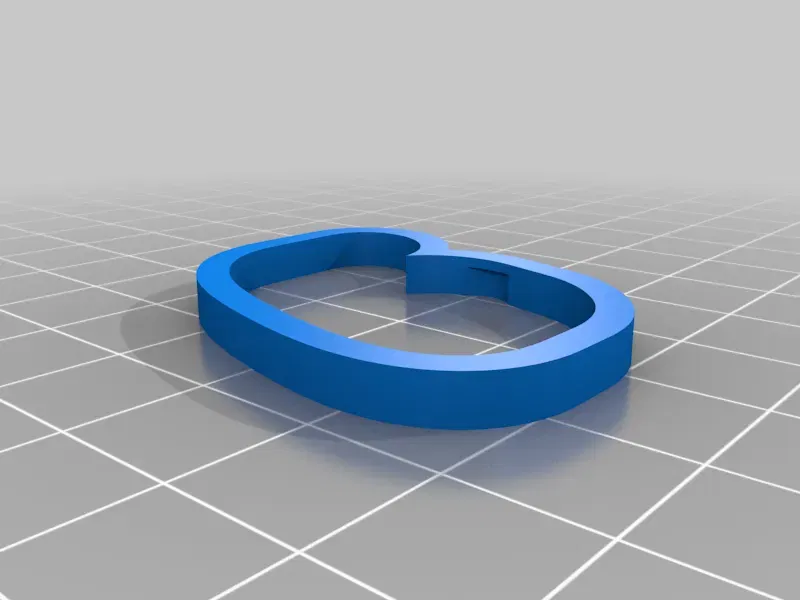

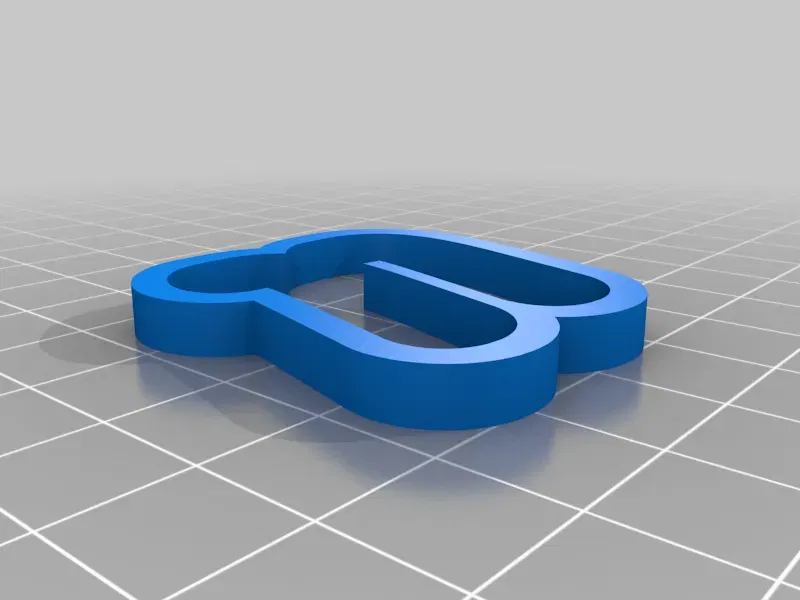

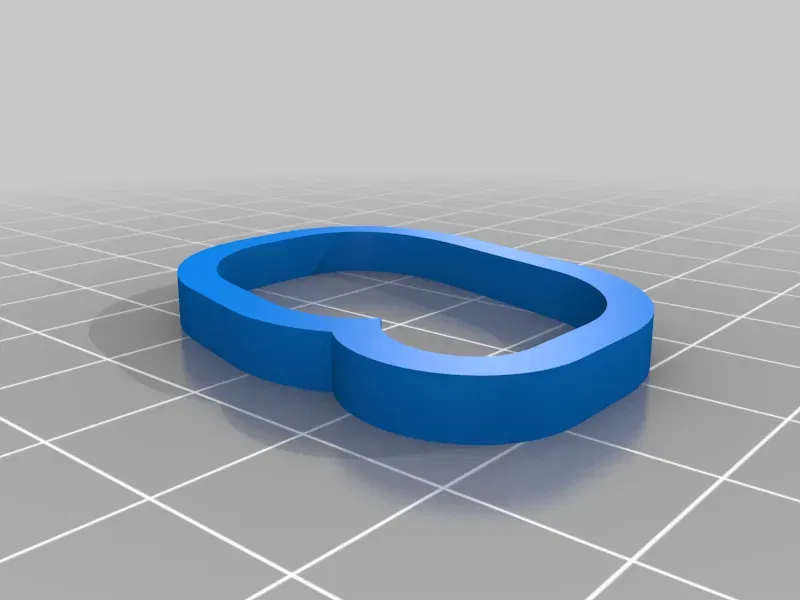

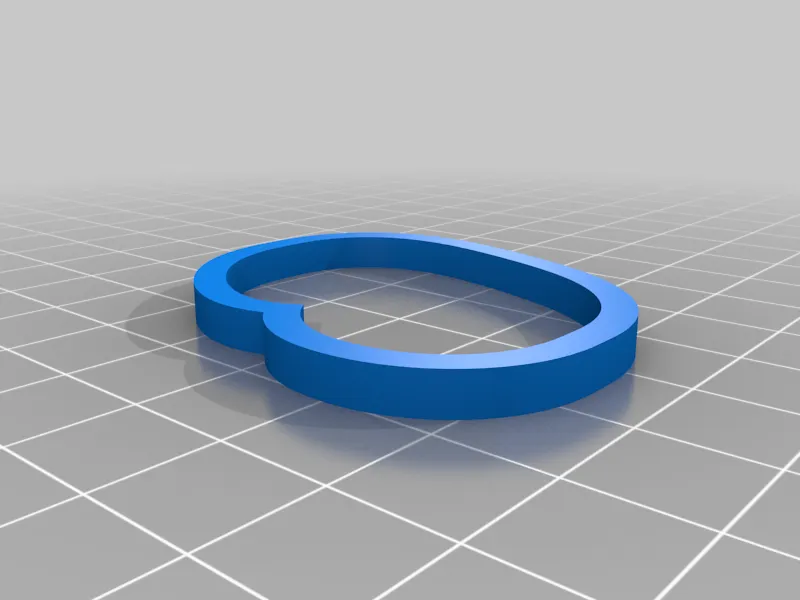

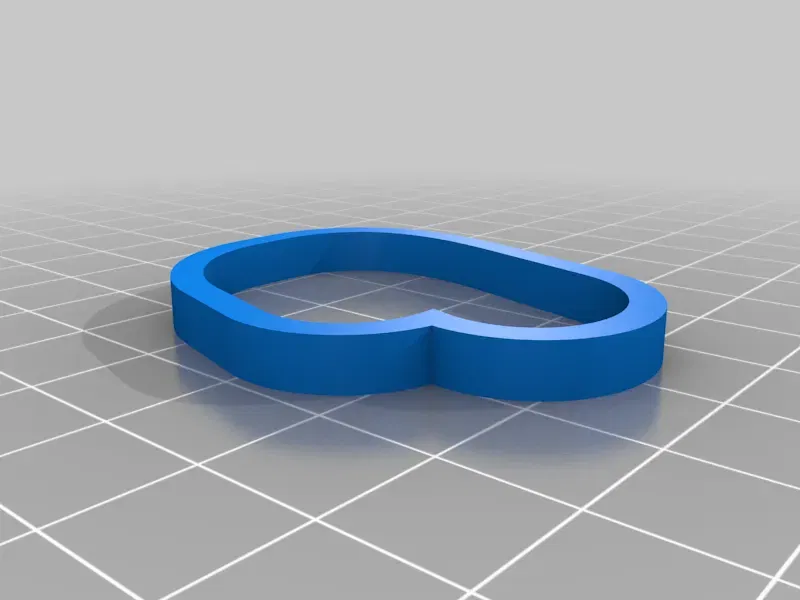

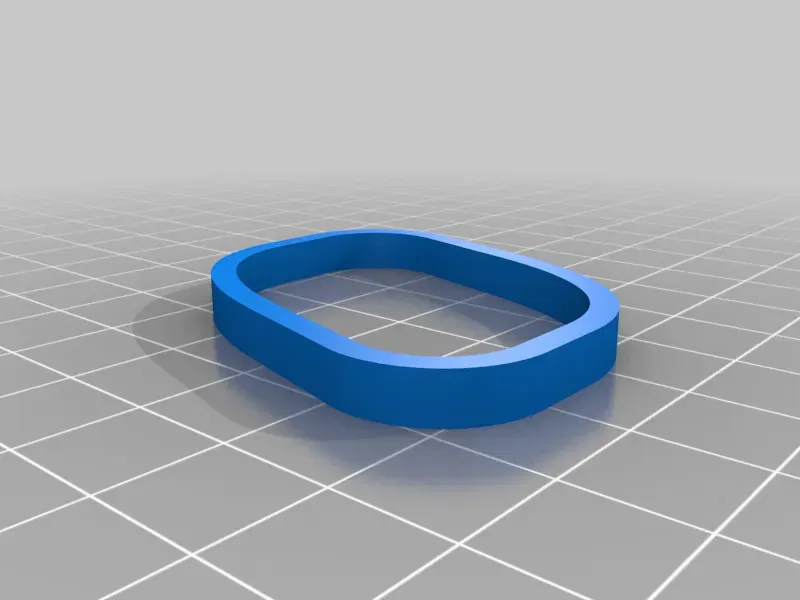

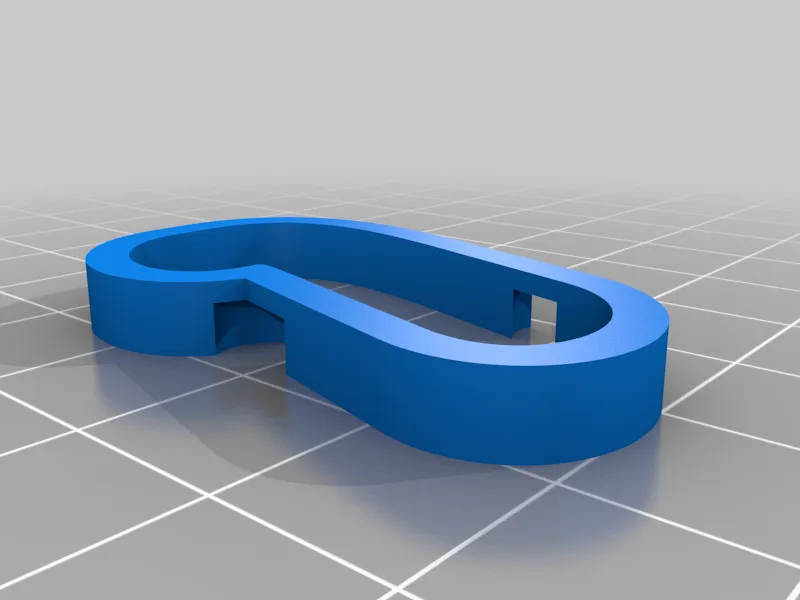

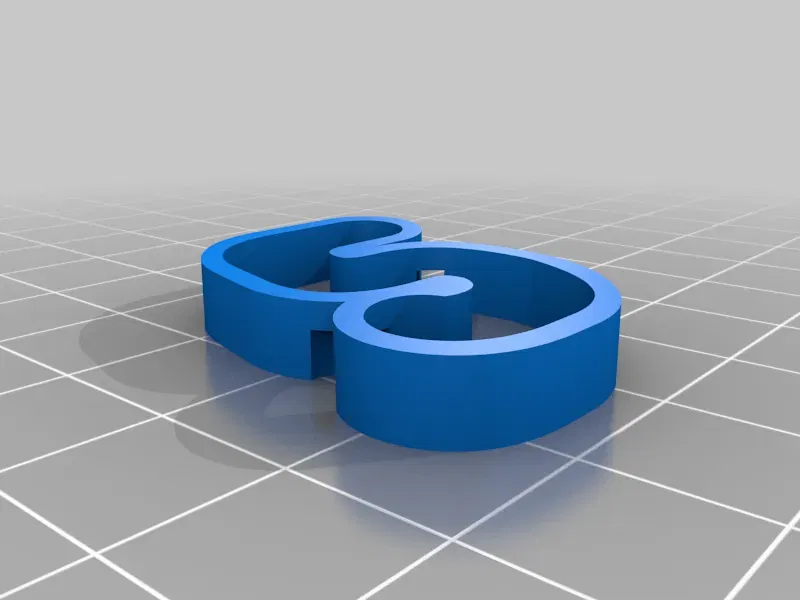

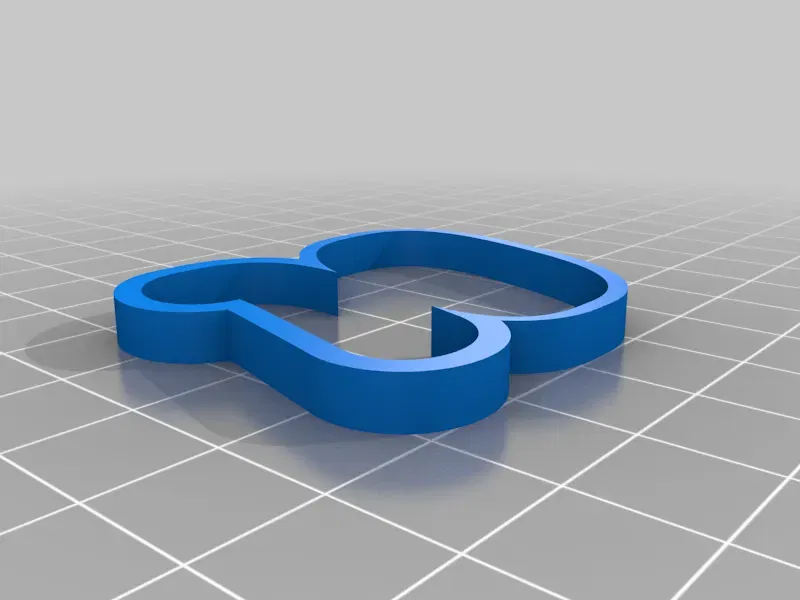

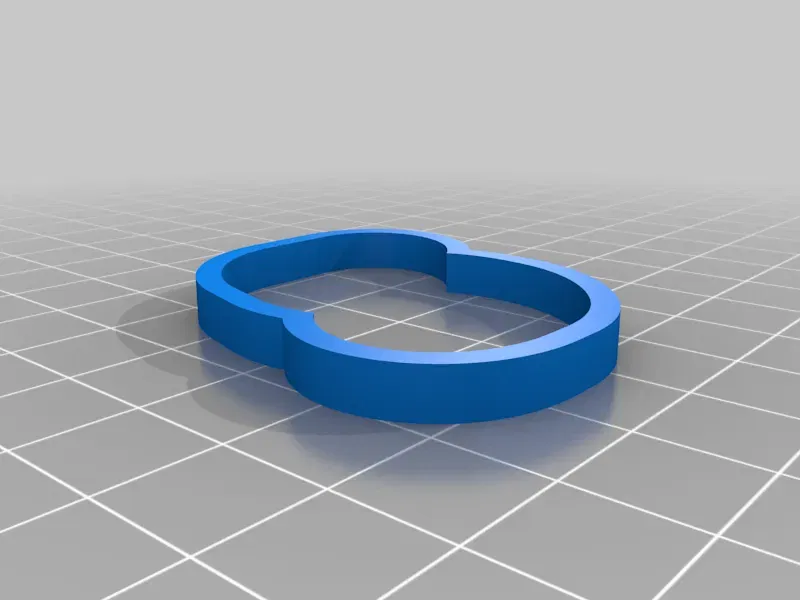

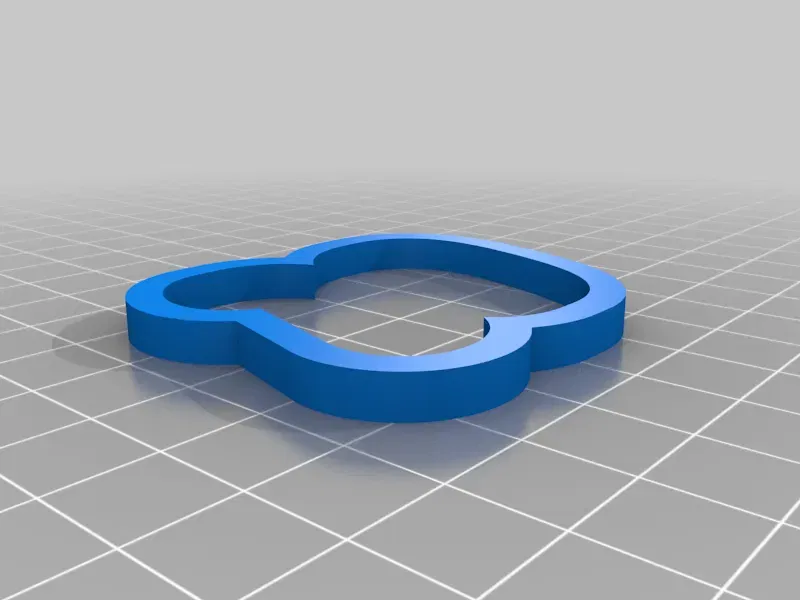

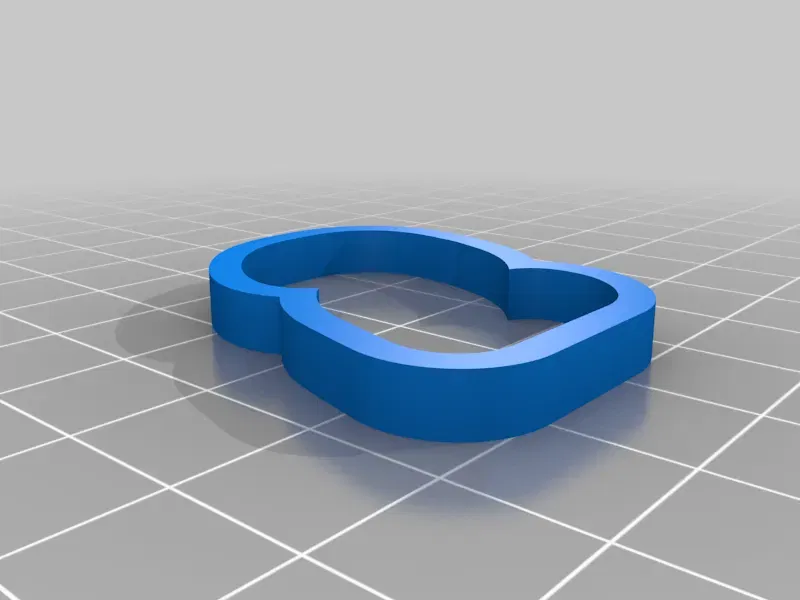

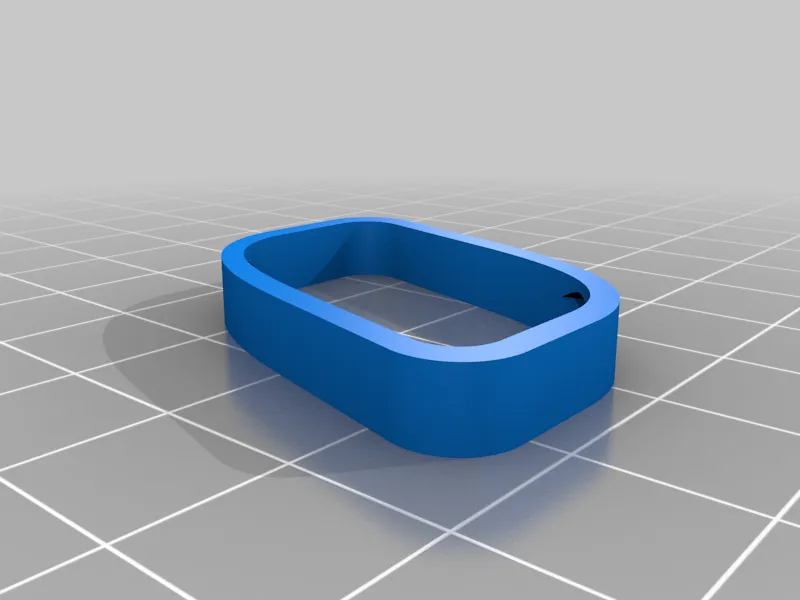

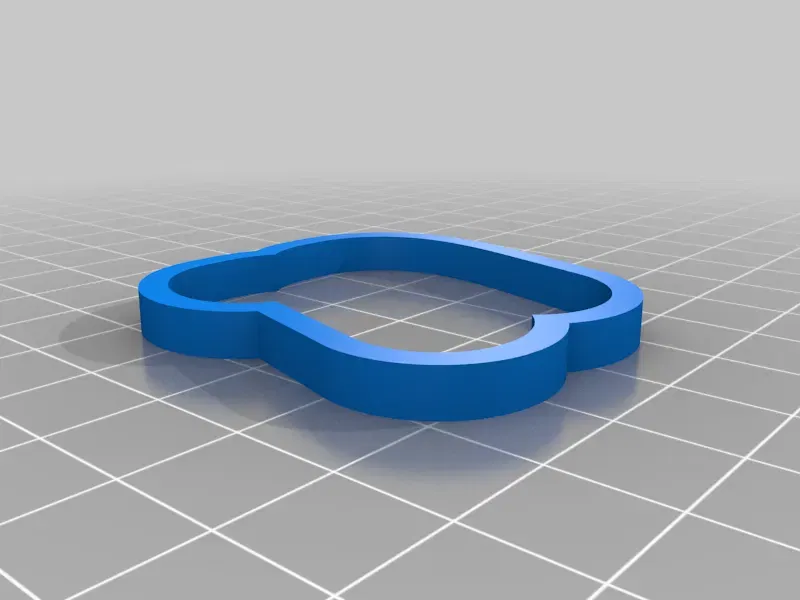

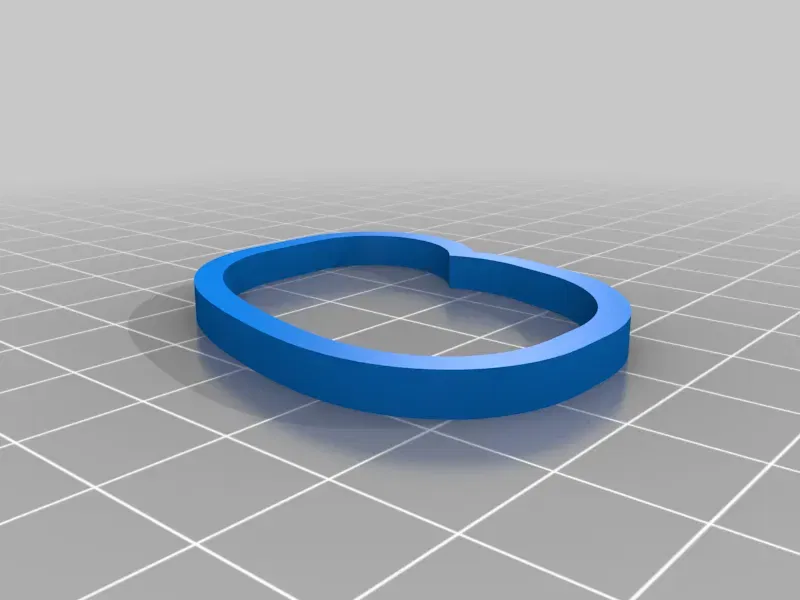

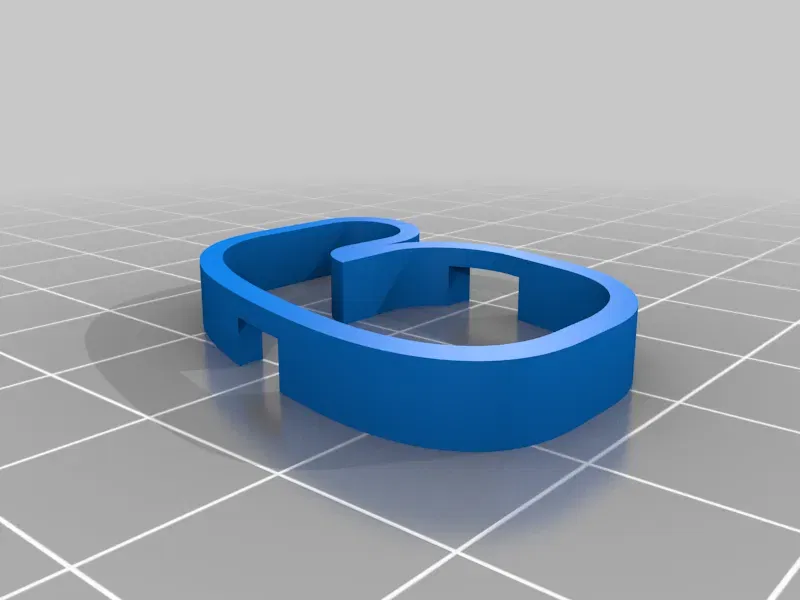

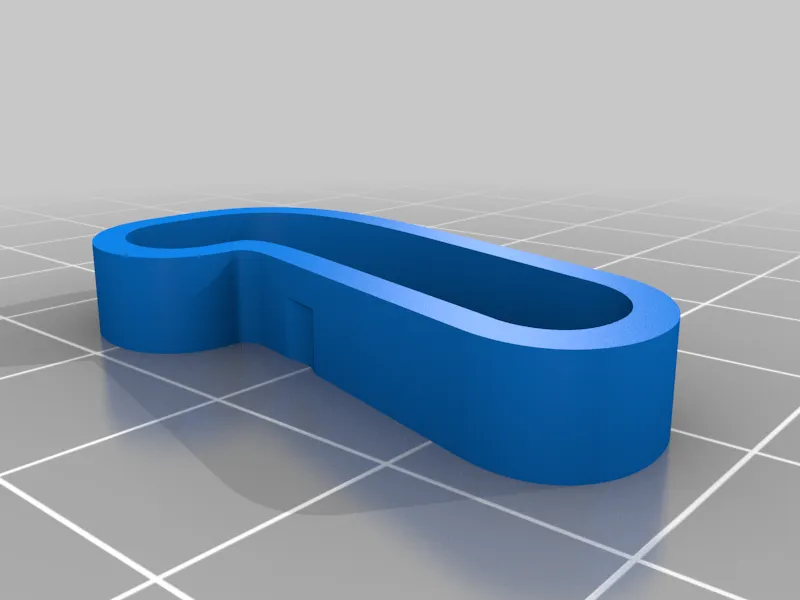

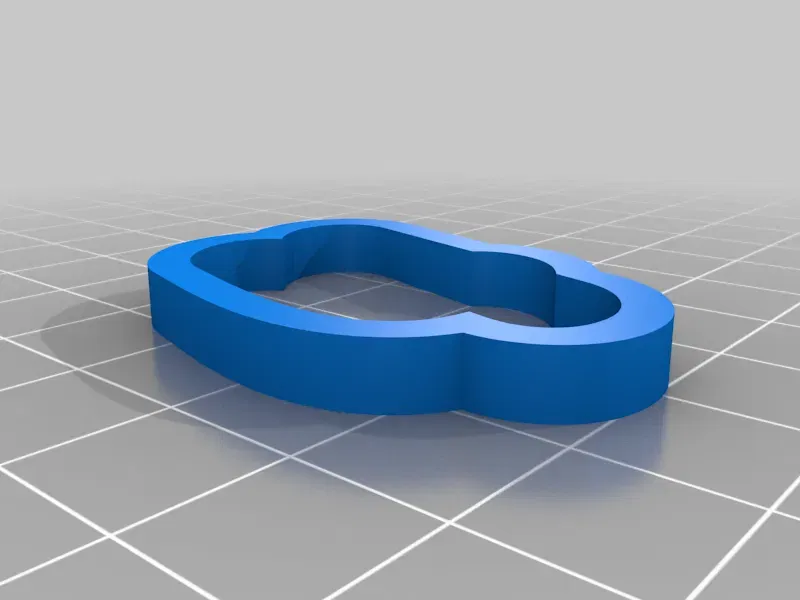

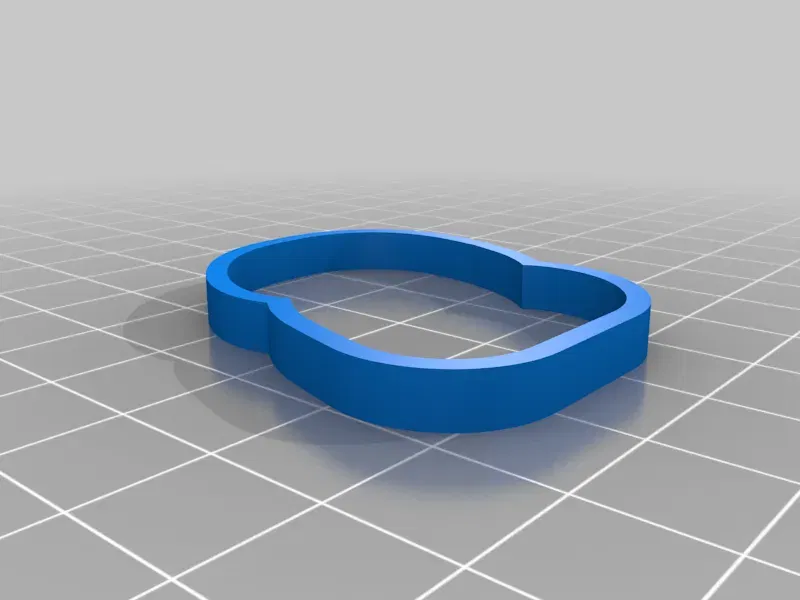

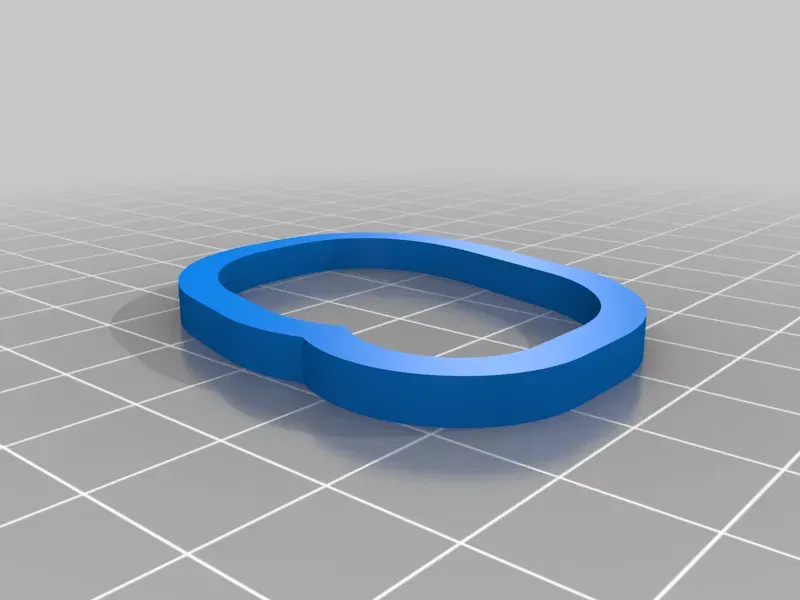

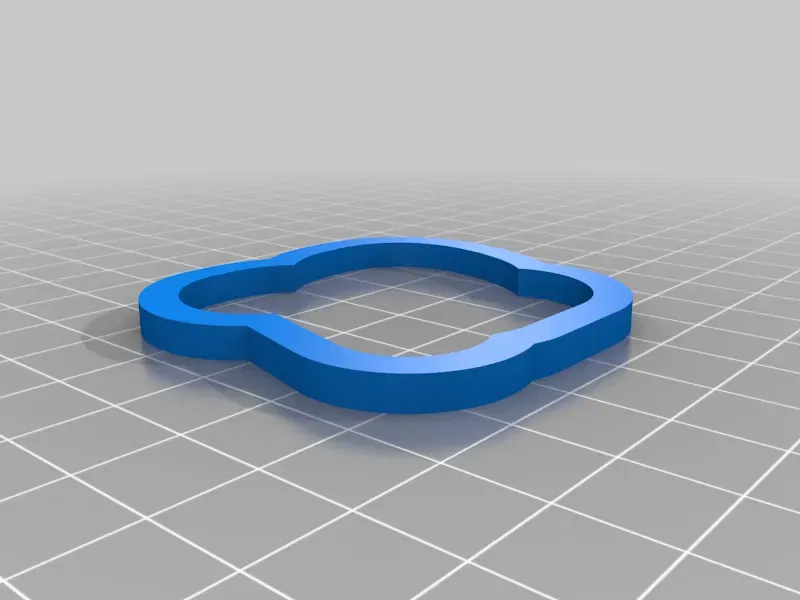

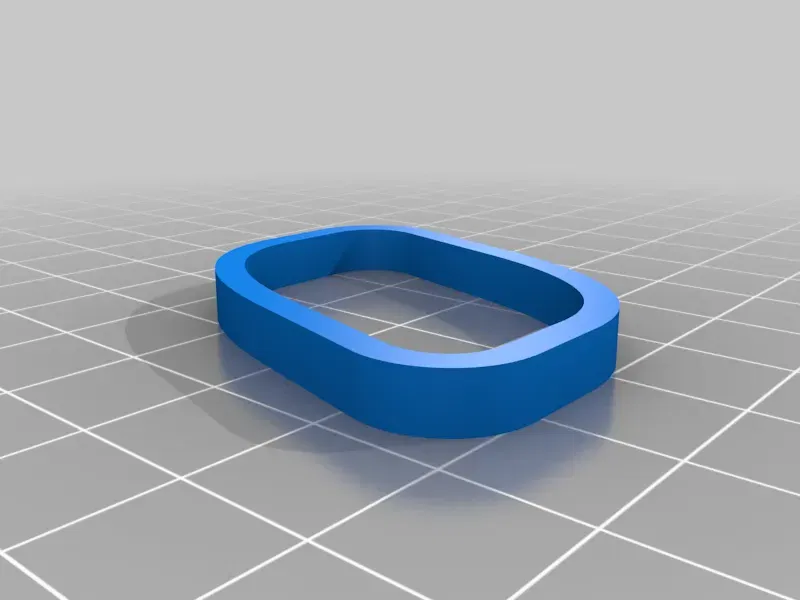

Các màu sắc khác nhau xung quanh các số được in riêng biệt và dễ dàng ghép lại với nhau.
Khi các số hoàn thành, tôi khuyên nên sử dụng một chút keo ở mặt sau.

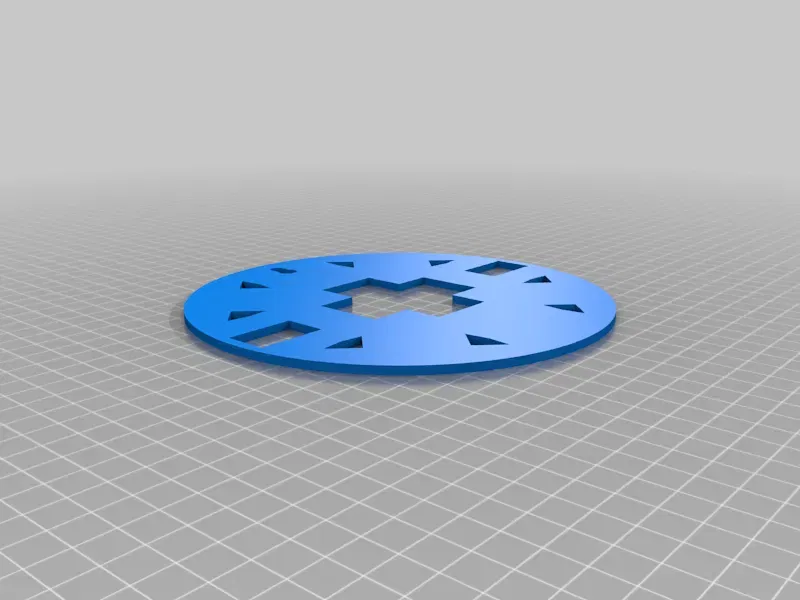

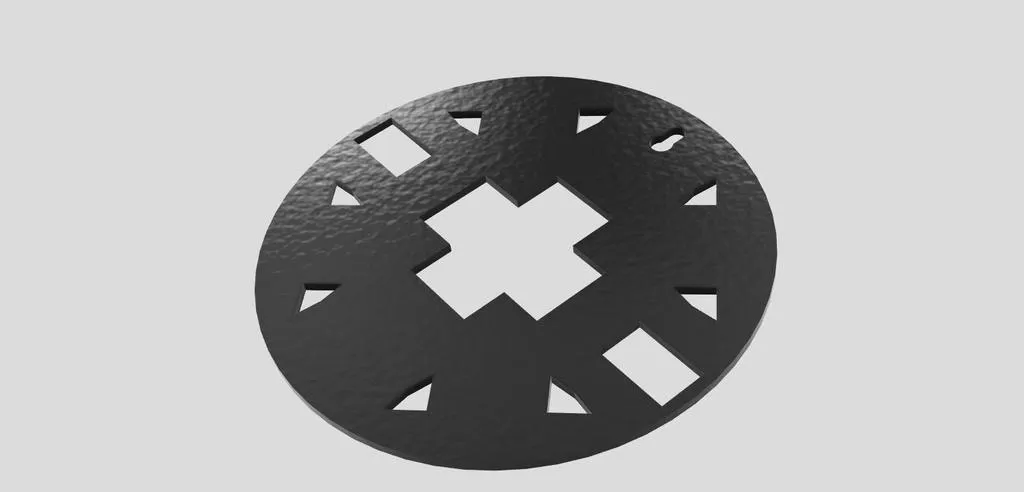

Mặt sau mà tôi thiết kế để giữ mô hình lại với nhau và để lắp đặt.

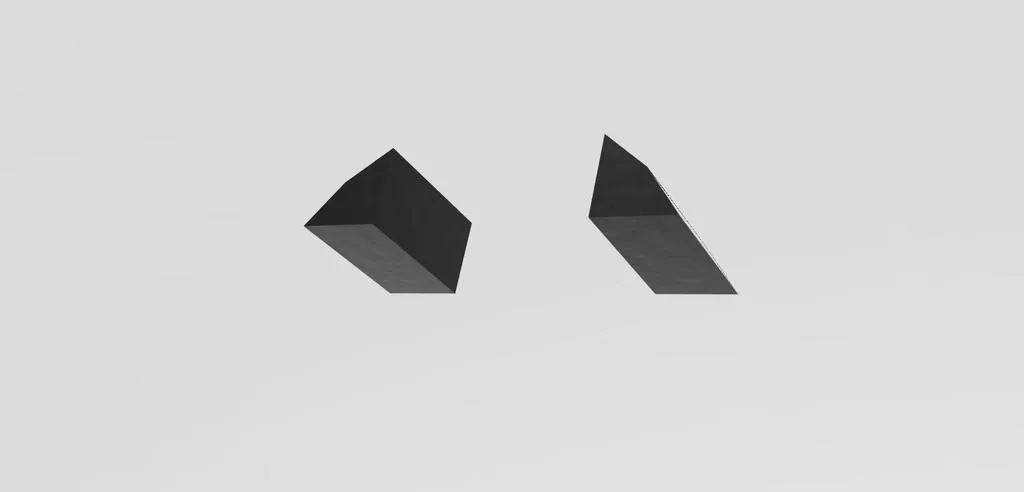

Để thay pin, hãy gỡ đồng hồ khỏi tường và đặt nằm trên bàn. Gỡ bỏ các mảnh hình tam giác trong một hoặc hai vòng tròn và lấy cơ chế ra. Đảo ngược thứ tự để lắp lại.
