Kẹp Samla "Không Bao Giờ Lạc" (5l+11l+22l)

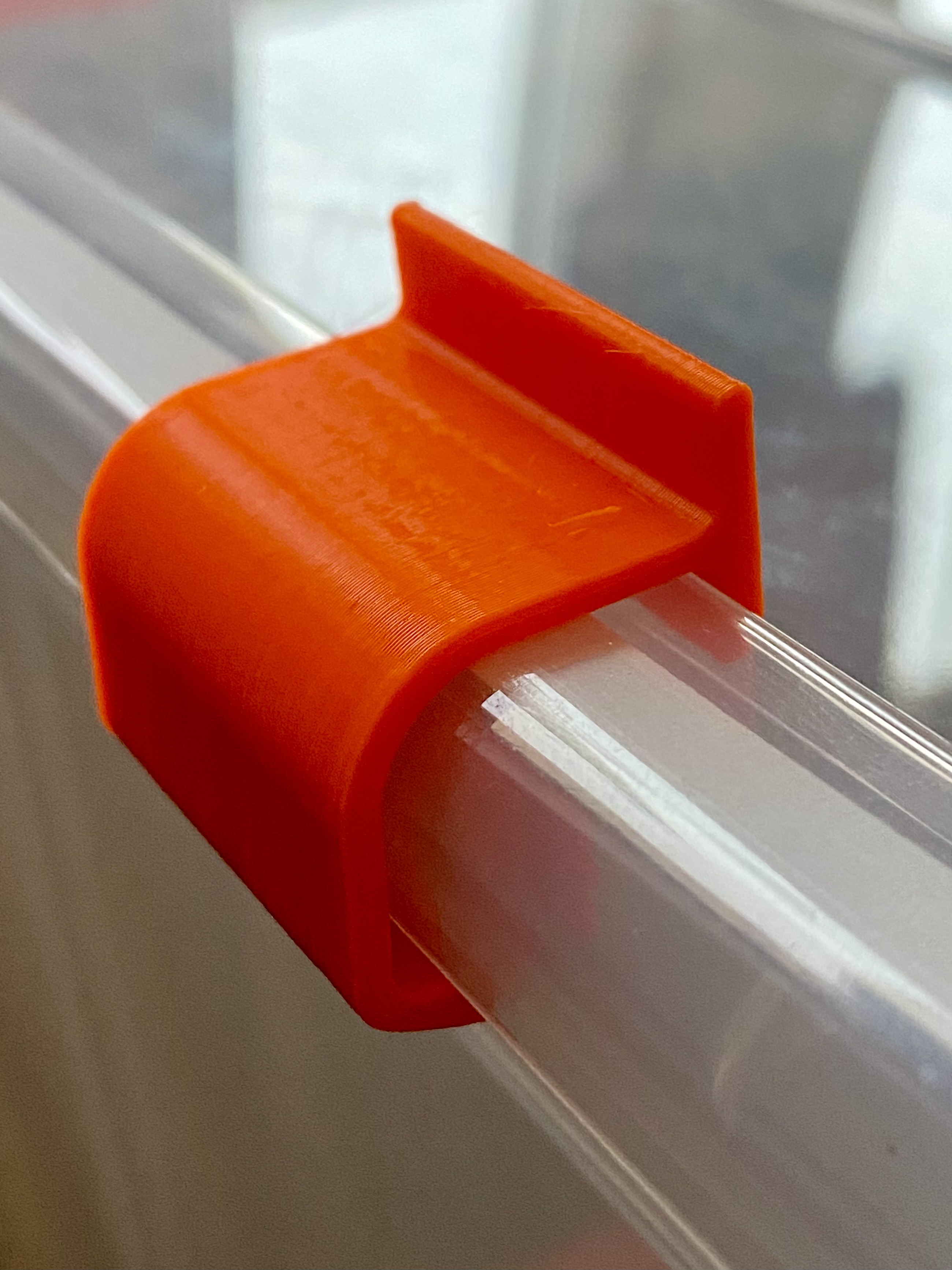

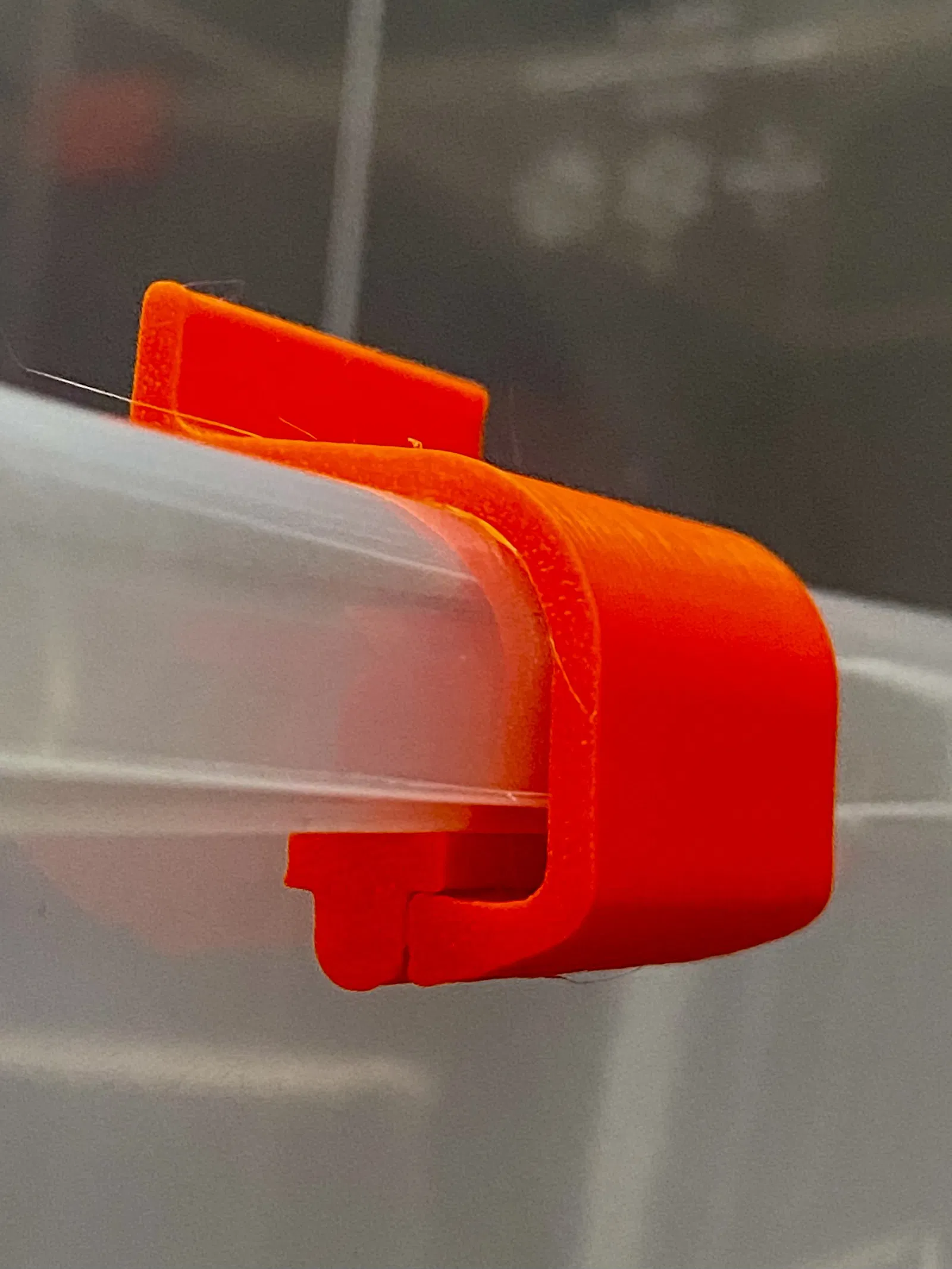

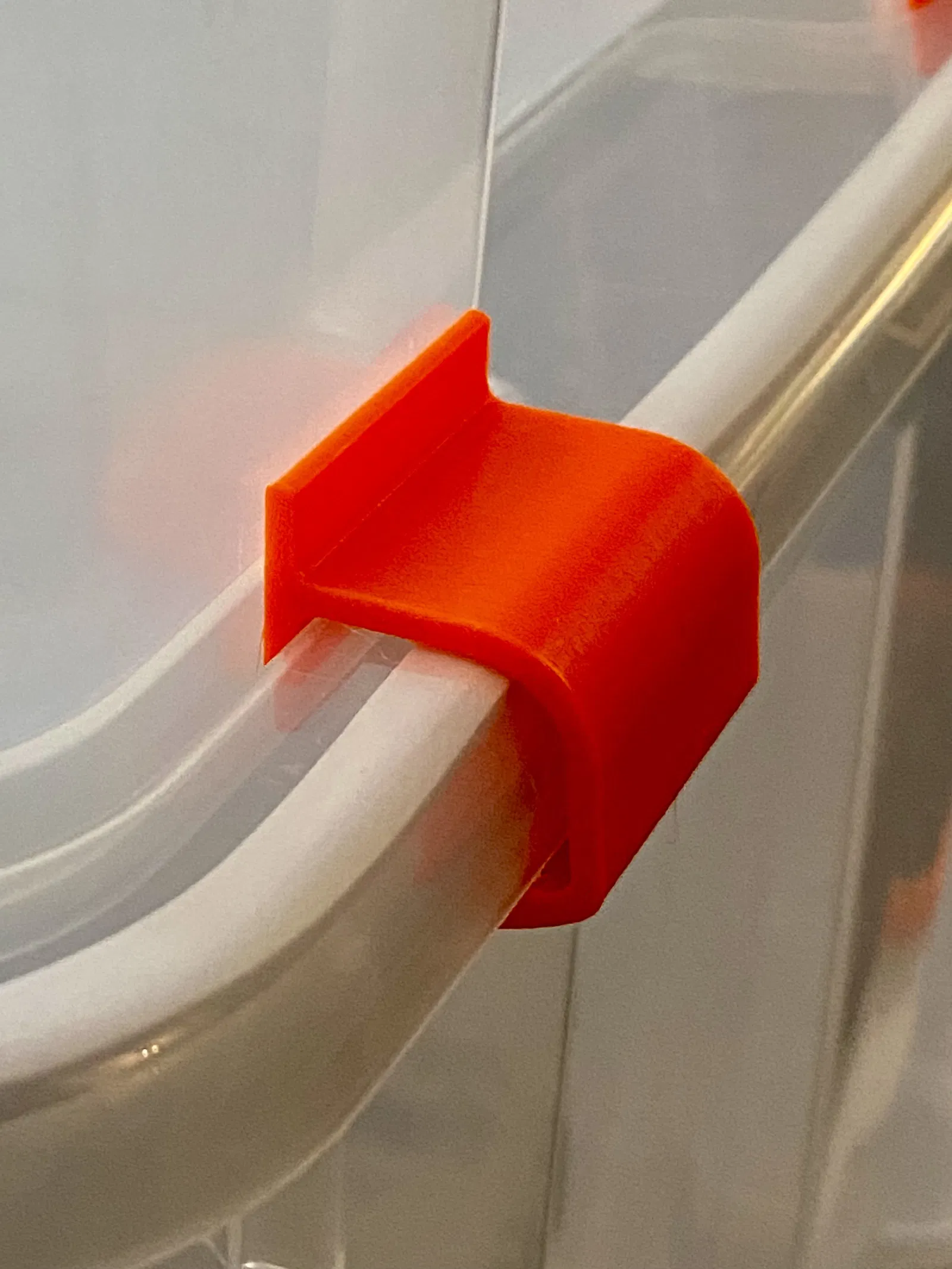

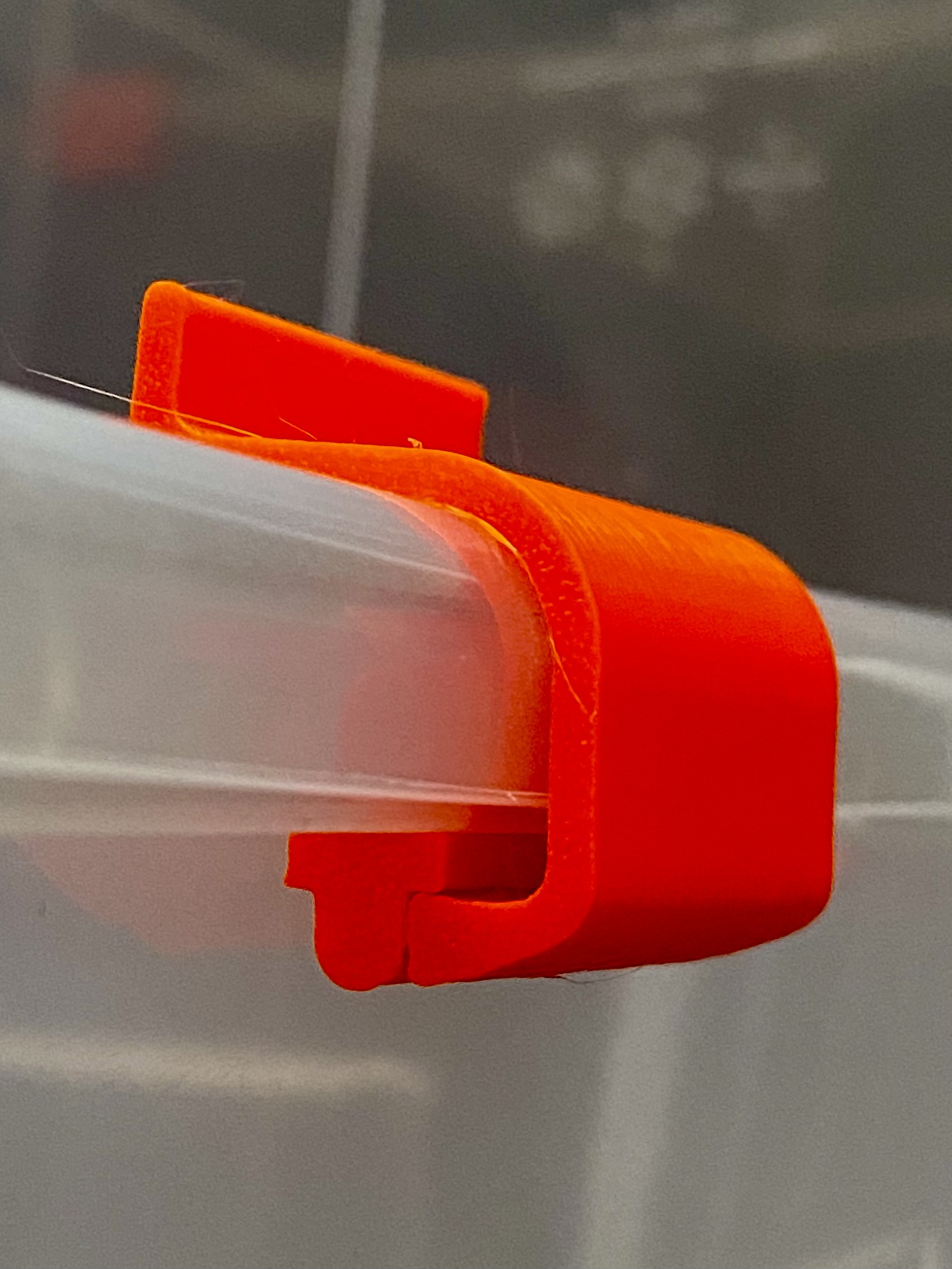

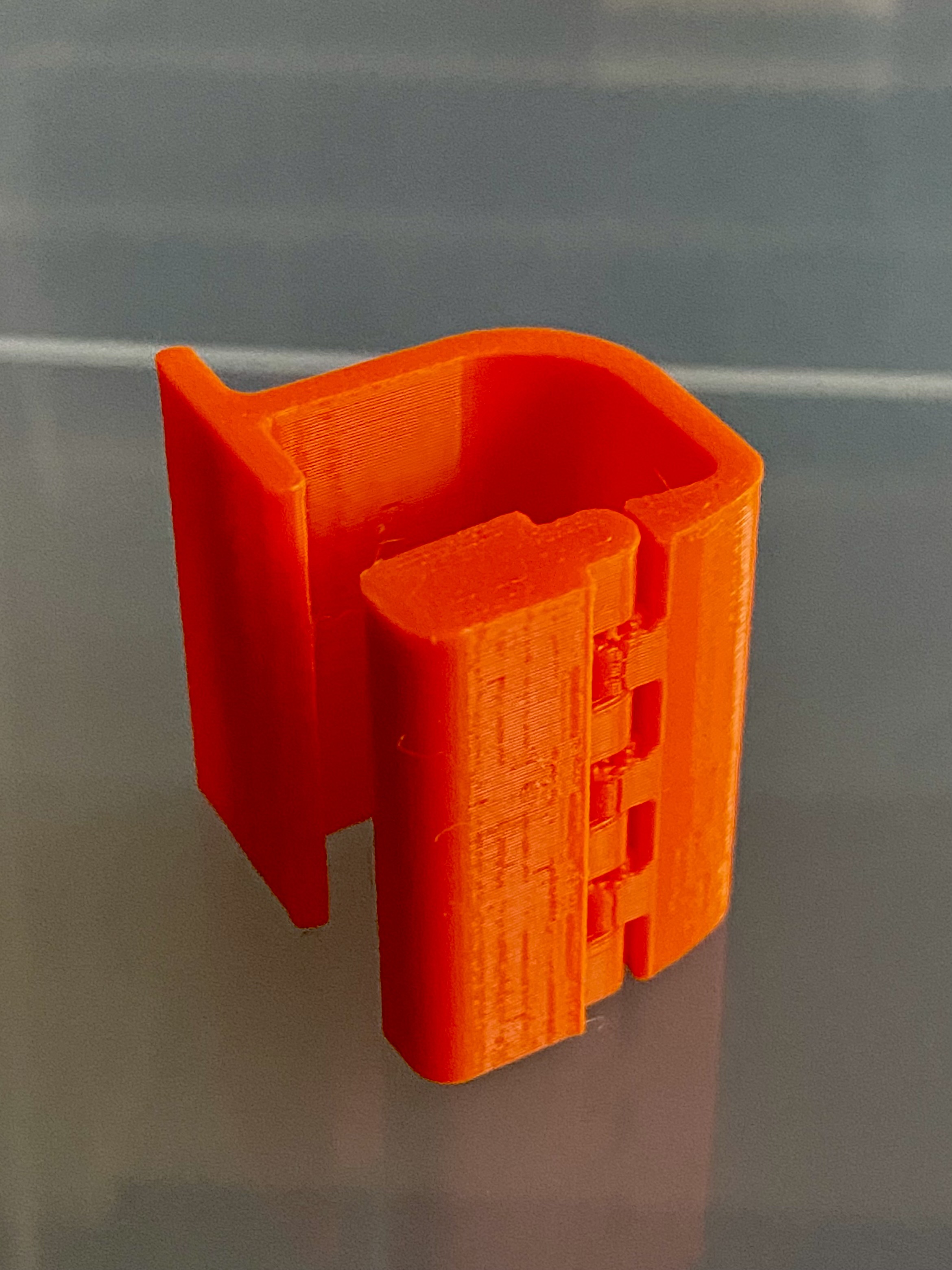

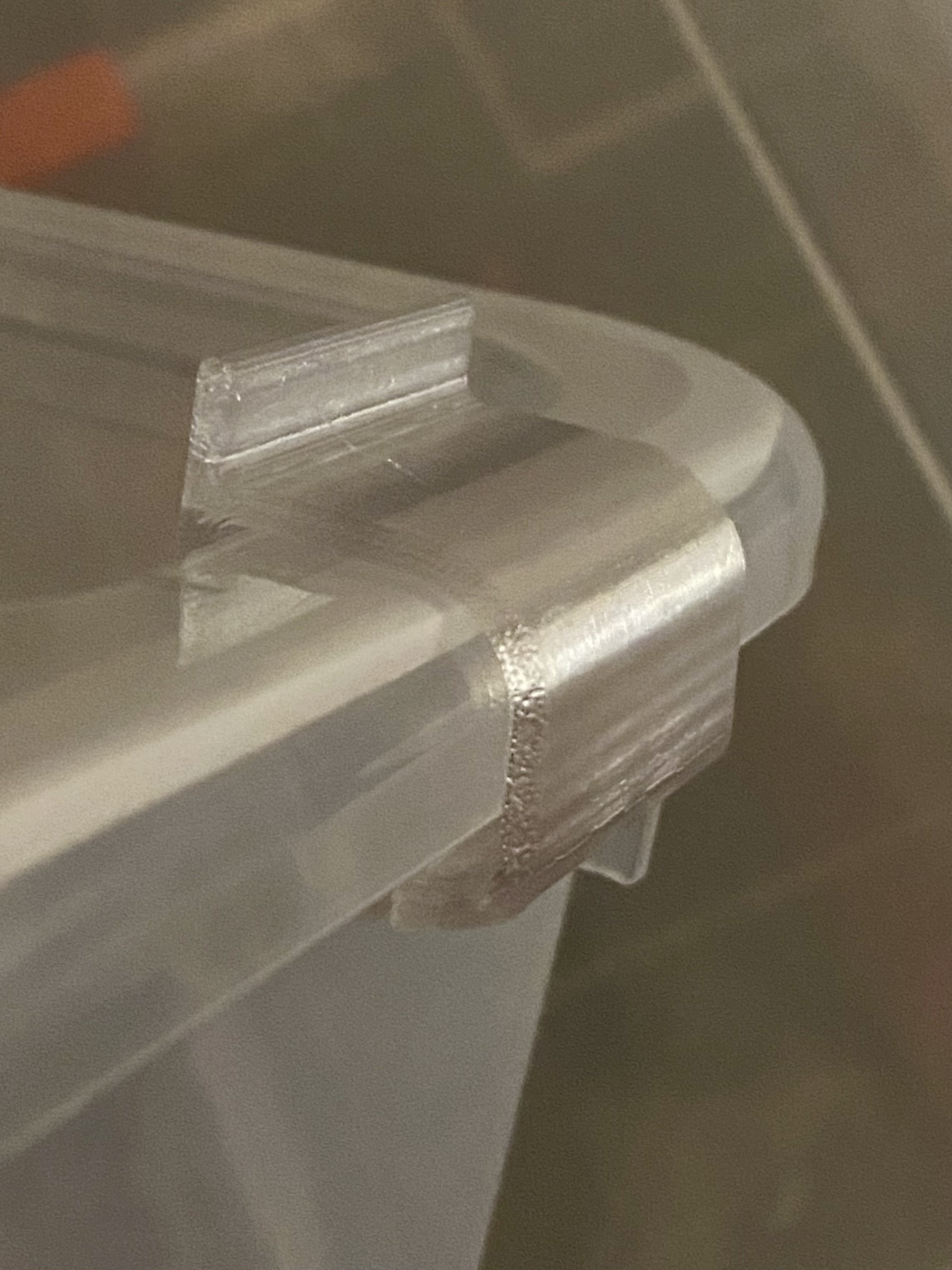

Động Lực Tôi nhận được vài yêu cầu chỉnh sửa thiết kế kẹp của tôi cho các hộp lớn hơn 45l/65l (Never lost Ikea Samla Clip (45l + 65l)) cho các hộp nhỏ hơn 5l/11l/22l. Cho đến giờ tôi chưa dùng các hộp nhỏ làm hộp chống ẩm và cho đến gần đây tôi vẫn còn một cái. Tôi đã thử các loại kẹp có bản lề khác nhưng không hài lòng với độ ổn định của bản lề, chúng bị gãy sau khi tôi gắn vào hộp. Vì vậy, tôi bắt đầu thu nhỏ thiết kế kẹp của mình cho hộp 45l/65l, với mục tiêu chính là giữ được độ bền của bản lề ngay cả với thiết kế nhỏ hơn. Điều tôi nhận ra khi xếp chồng các hộp lớn và nhỏ là thiết kế của kẹp 45l/65l không cho phép xếp chồng hộp 11l lên hộp 45l/65l do đường kẹp ở cuối cánh tay kẹp lớn hơn. Vì vậy, tôi quyết định chuyển sang thiết kế giống chữ 'T' để có độ bám tốt hơn khi lắp và tháo kẹp, đồng thời chừa thêm không gian cho đáy hộp lớn hơn của hộp 11l khi đặt trên nắp hộp 45l/65l. Đây là hình ảnh một hộp 11l đặt trên hộp 22l, đặt trên hộp 65l. ### Tôi Đã Làm Như Thế Nào Toàn bộ thiết kế kẹp rất giống với thiết kế gốc 45l/65l. Trên thực tế, tôi bắt đầu với 75% kích thước. Làm như vậy đã giảm kích thước tổng thể và gần như vừa với các thanh ray của hộp nhỏ hơn, và quan trọng hơn là vẫn giữ được chức năng của bản lề khi in nguyên khối. Sau đó, các bộ phận cánh tay của kẹp cần điều chỉnh kích thước và nhiều lần lặp lại. Xin thứ lỗi cho bất kỳ sự không khớp nào của kẹp. Tôi nhận thấy có ít nhất một vài chi tiết khác nhau của hộp và nắp Ikea Samla nếu được mua vào những thời điểm hoặc địa điểm khác nhau. ### Các Dự Án Đã Remix * Never lost Ikea Samla Clip (45l + 65l) của Canislupus - Printables.com làm điểm khởi đầu ### Vật Liệu Không In Kẹp được thiết kế cho độ dày 3mm của gioăng đệm kín. Tôi đã sử dụng loại này Ratel Black Rubber Weatherstrip Foam : Amazon.de: DIY & Tools có kích thước 6mmx3mm. Tôi đề xuất dán gioăng lên hộp vì bạn có thể đặt nó chính xác vào khu vực phẳng tạo thành vùng tiếp xúc giữa hộp và nắp. Việc tìm đúng vị trí khi cố gắng dán lên nắp có thể khó khăn hơn. Việc dán kẹp vào hộp phụ thuộc vào loại keo bạn đang sử dụng. Tôi có trải nghiệm tốt nhất với loại keo thường dùng cho PVC (Tangit PVC-U Plus). Sau khi chà nhám bề mặt nhựa hoàn hảo của hộp, loại keo này hoạt động rất tốt với tôi. Nếu bạn không thích keo, bạn cũng có thể sử dụng băng dính hai mặt mỏng(!) để cố định kẹp vào hộp. Sử dụng 4 (tất cả ở các cạnh dài) hoặc 6 (4 ở các cạnh ngắn và 2 ở giữa các cạnh dài) kẹp cho mỗi hộp. ### Mẹo In Ấn Quan trọng: In kẹp ở vị trí thẳng đứng, để kẹp có cấu trúc mạnh nhất theo hướng kẹp. In không cần support. Tôi đề xuất dùng brim khi in bằng PLA. In bằng PET-G không dùng brim đã hoạt động tốt với tôi. Sử dụng 3 lớp viền để thành ngoài, để toàn bộ cánh tay kẹp được chắc chắn. 6 kẹp cho 1 hộp cần khoảng 38g sợi nhựa và in trong 4,5 giờ.
