Giá đỡ Vỏ máy Không phá hủy Raspberry Pi Amiga 1200

**

Cập nhật 2023-05-22 **

Mình đã thêm phiên bản thay thế thứ hai cho phần bên trái của mẫu để chứa ổ đĩa mềm bên trong. Lưu ý phần bên phải không thay đổi.

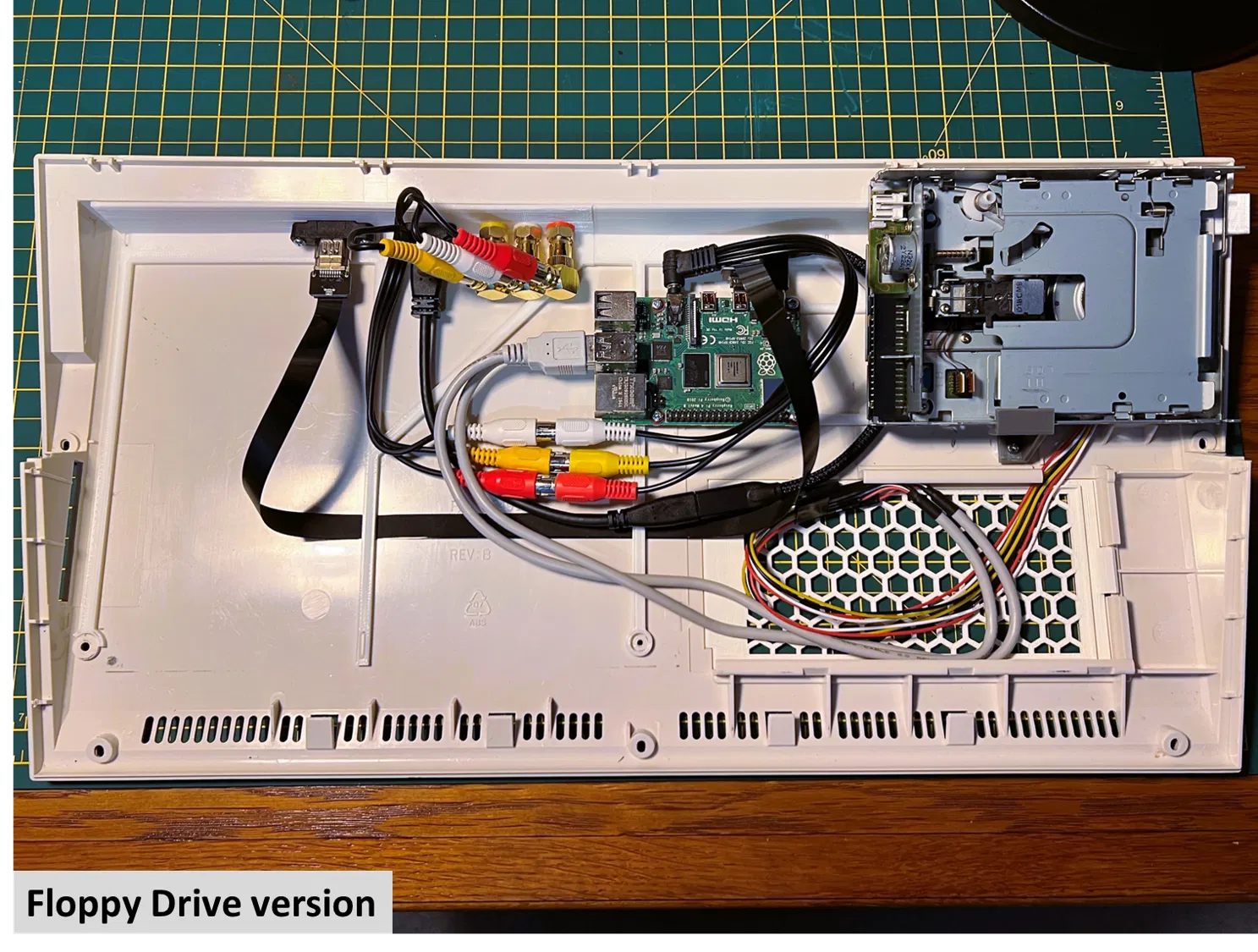

Các điểm gắn cho Pi đã được di chuyển sâu hơn vào giữa vỏ máy và Pi cần được xoay 180 độ so với vị trí trong ảnh gốc của mình để tạo không gian cho các kết nối video/âm thanh RCA.

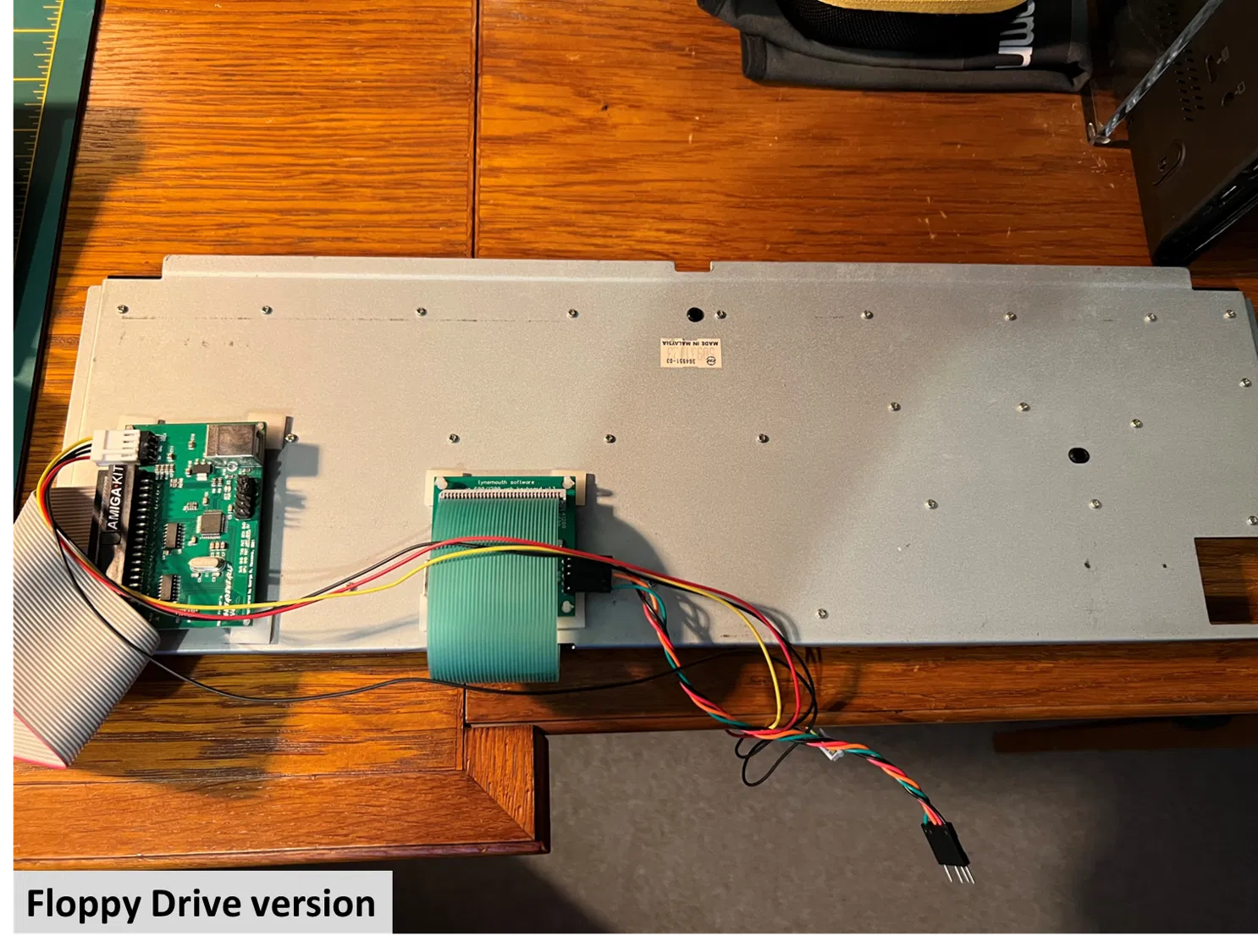

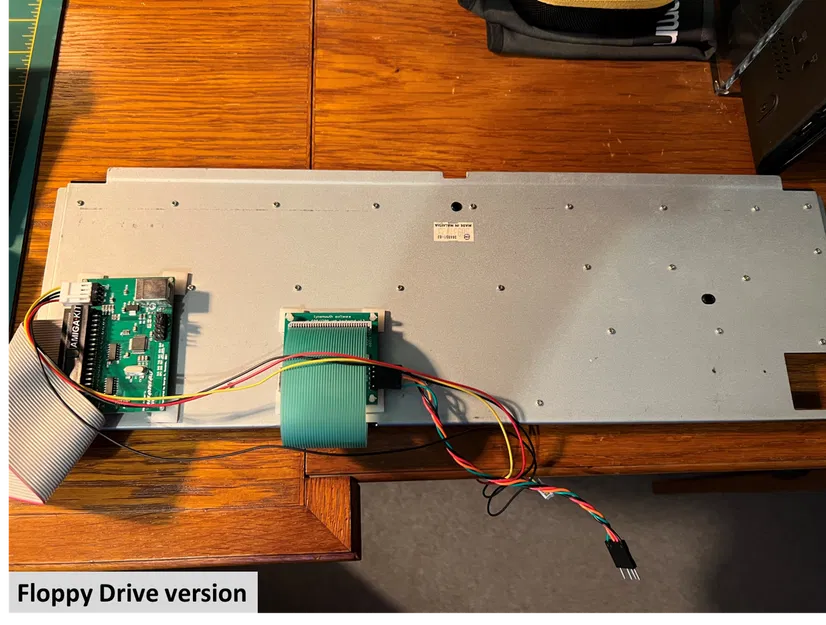

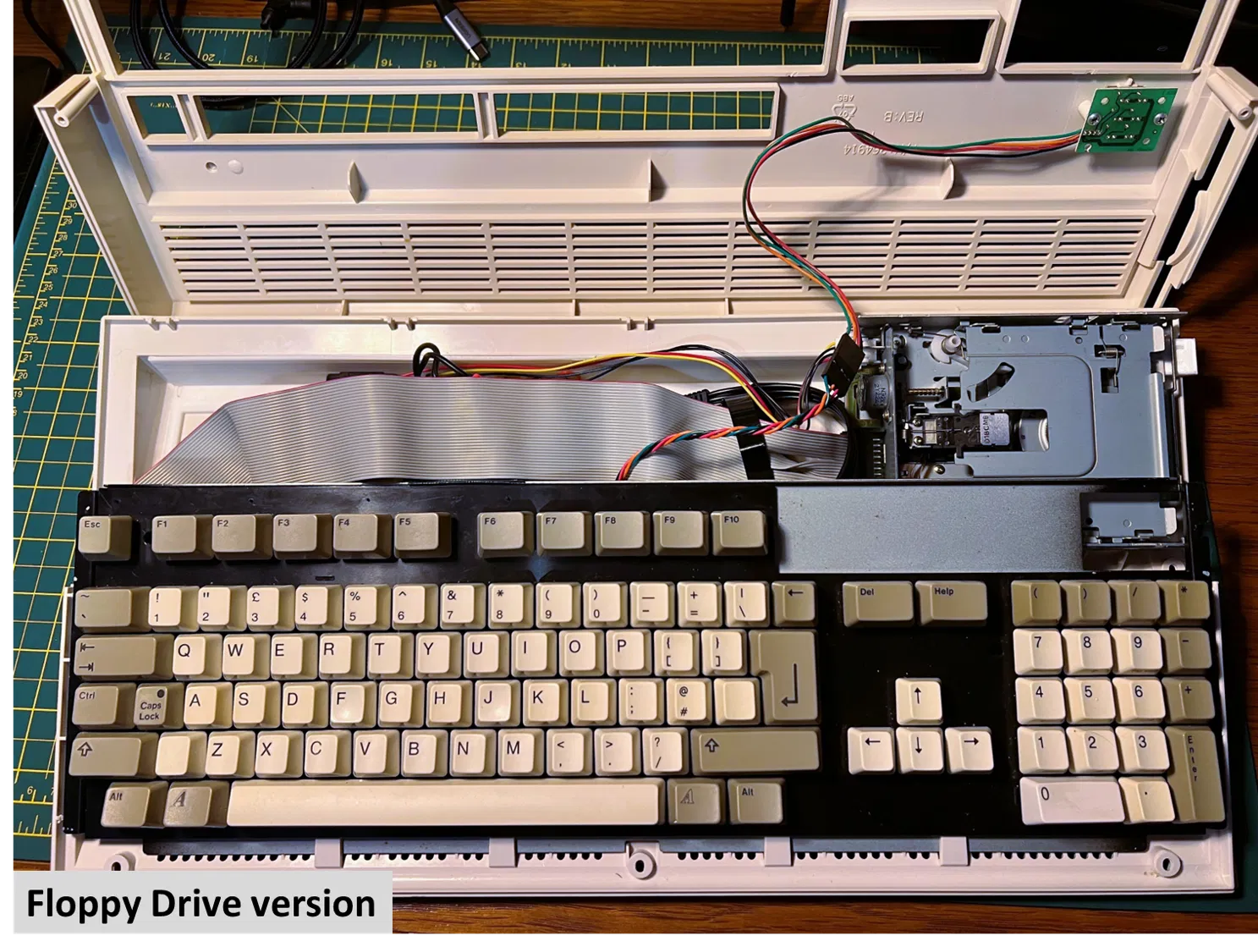

Mình đã tháo vỏ kim loại phía trên của ổ đĩa mềm để nó vừa bên trong vỏ A1200. Có thể cắt vỏ ổ đĩa mềm phía trên thay thế, nhưng hiện tại mình chưa làm vậy.

Danh sách linh kiện bổ sung có thể được tìm thấy bên dưới - xin lưu ý rằng mình đã thay thế cáp HDMI bằng phiên bản mới có phích cắm micro HDMI góc vuông hoạt động tốt hơn với vị trí mới của Pi. Phích cắm RCA góc vuông cũng đã được sử dụng.

Số lượng Mô tả Nguồn Ghi chú

1 a1200-left-hand-backplane-floppy.stl Printables

1 Panasonic JU-256 Floppy Drive iBay Các ổ đĩa mềm bên trong PC khác cũng hoạt động tốt

1 Nút in 3D cho Ổ đĩa mềm Panasonic JU-256 Printables

1 Giá đỡ ổ đĩa mềm Amiga 1200 Thingiverse Chọn phiên bản đã chỉnh sửa

3 Bu lông M3x8mm Có sẵn từ Amazon, RS, Farnell, v.v. Dùng để cố định ổ đĩa mềm

1 Greaseweazle v4 Amiga Kit Bao gồm tùy chọn cáp ổ đĩa mềm và nguồn cho PC

1 CYFPV 90 Degree Up Angled FPV Micro HDMI Male to HDMI Male Flat Cable 50cm Amazon

1 VCE 3 Pack RCA Male to Female 90 Degree Right Angle Adapter Amazon

Giới thiệu

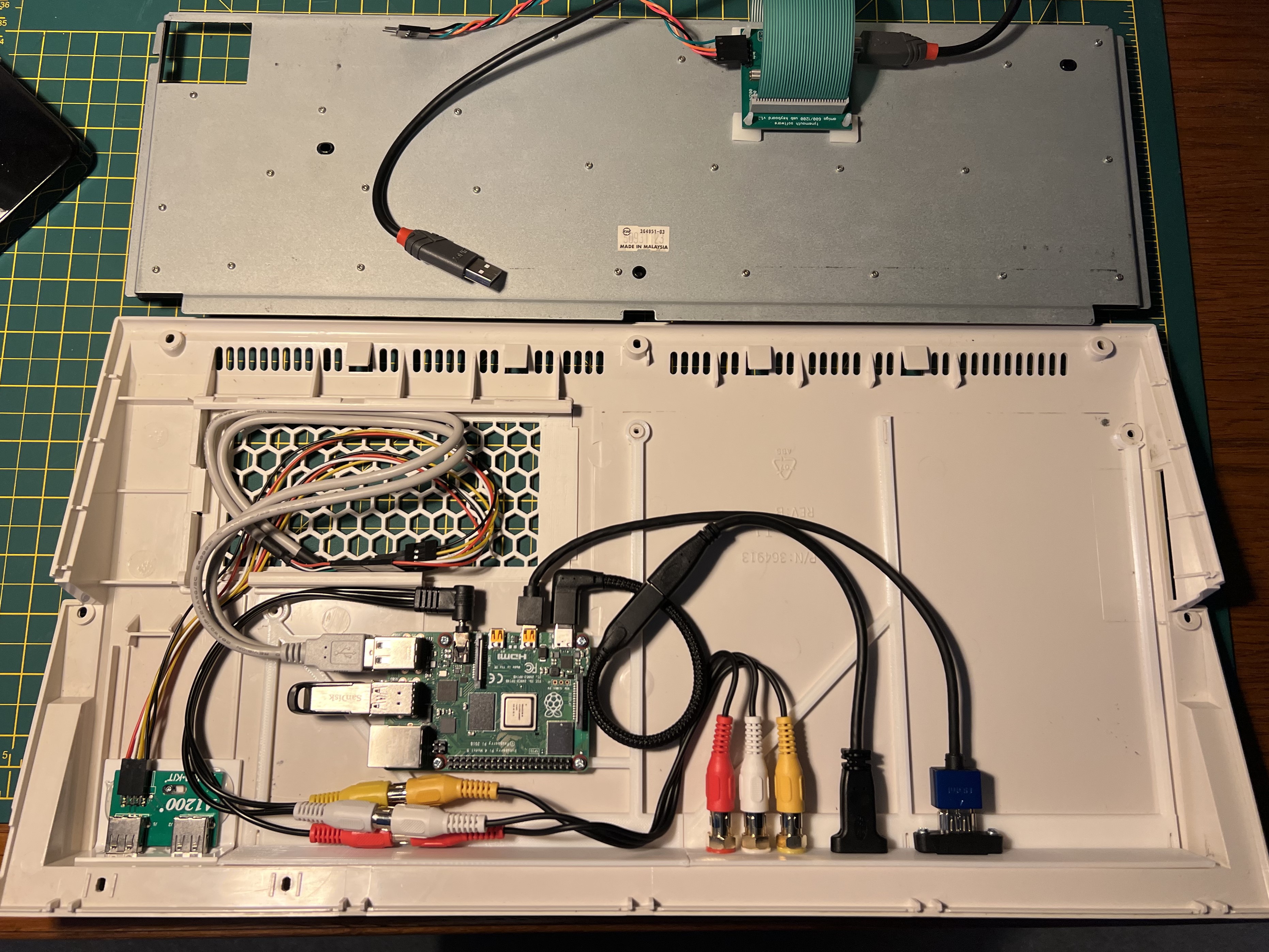

Lấy cảm hứng từ Mẫu Giá đỡ Vỏ máy Không phá hủy Raspberry Pi Amiga 500 xuất sắc của mattsoft, mình rất muốn tạo ra thứ gì đó tương tự cho Amiga 1200, tức là mẫu này cho phép bạn gắn Raspberry Pi vào bên trong vỏ A1200 mà không làm hỏng nó.

Đối với dự án của mình, mình đã sử dụng bộ kit USB A1200/A600 của Tynemouth Software, cho phép kết nối bàn phím A1200 gốc qua USB với Raspberry Pi.

Do kích thước máy in 3D của mình (Anycubic Kobra), mình đã chia mẫu thành hai phần; mỗi phần in mất khoảng 3 giờ.

Cài đặt in

Mình đã in các bộ phận như sau:

• Chất liệu = PLA
• Chiều cao lớp = 0.2mm
• Không cần hỗ trợ
• Độ điền đầy 15%

Danh sách bộ phận

Mình đã bao gồm danh sách các bộ phận mình đã sử dụng bên dưới, nhưng có thể cần tìm các lựa chọn thay thế nếu chúng không còn sẵn có.

Vỏ máy

Số lượng Mô tả Nguồn Ghi chú

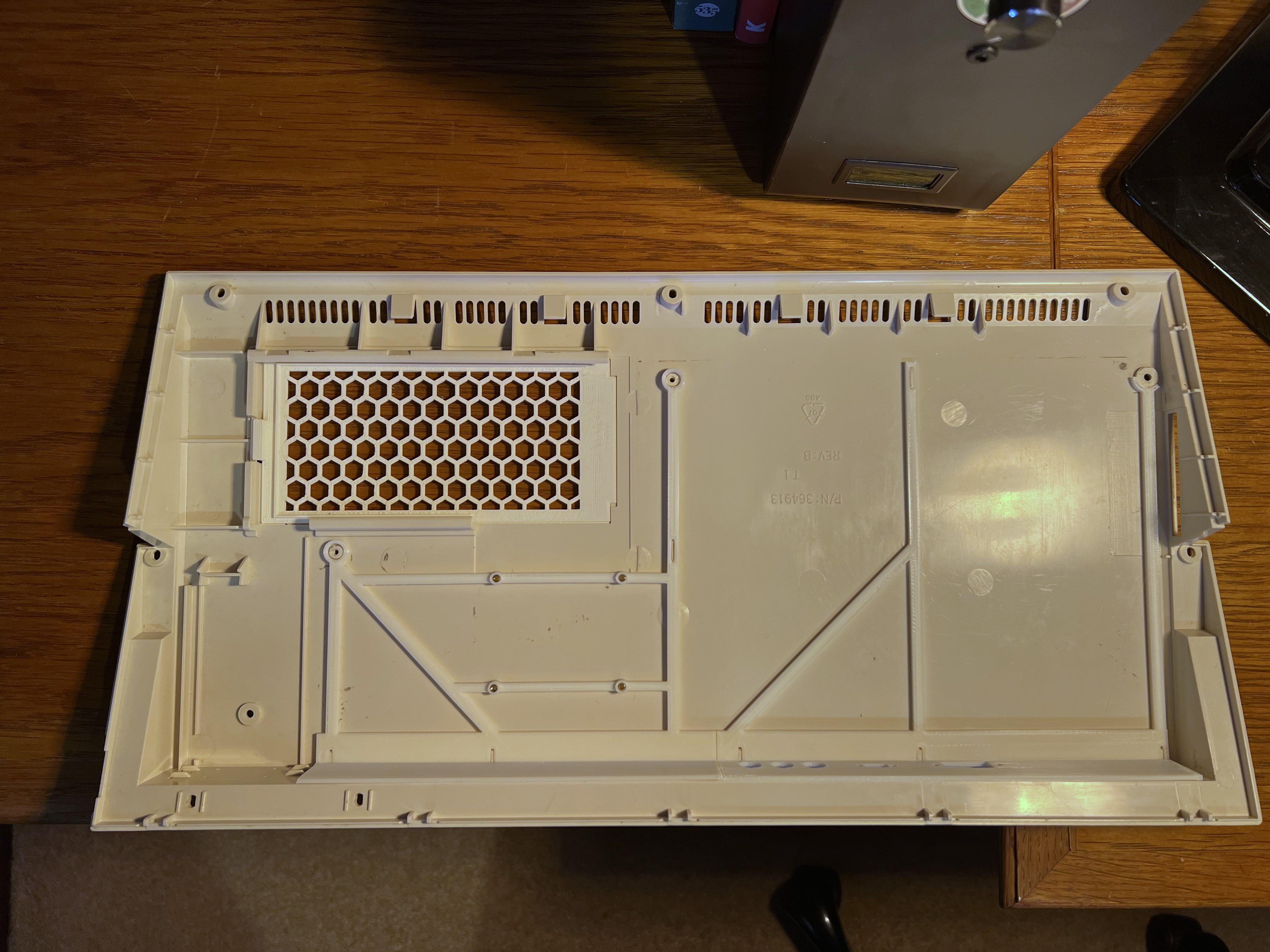

1 Vỏ A1200 iBay Đây là vỏ trống mình đã mua (Revision B)

1 Mỗi tệp STL: a1200-left-hand-backplane.stl a1200-right-hand-backplane.stl Printables

4 Ren cấy M2.5x3x3.5 Amazon Dùng để gắn Raspberry Pi

4 Vòng đệm sợi M2.5x6.5 Có sẵn từ Amazon, RS, Farnell, v.v. Dùng để gắn Raspberry Pi

4 Ốc PH M2.5x6 Có sẵn từ Amazon, RS, Farnell, v.v. Dùng để gắn Raspberry Pi

2 Ốc PH M3x10 Có sẵn từ Amazon, RS, Farnell, v.v. Dùng để cố định bộ ghép nối HDMI

2 Standoff lục giác M3 Amazon Dùng để cố định bộ ghép nối HDMI

Điện tử

Số lượng Mô tả Nguồn Ghi chú

1 Raspberry Pi 4 (4GB) The Pi Hut

1 Bộ kit USB A1200/A600 Tynemouth Software kèm cáp mở rộng LED Tynemouth Software

1 Tấm nền USB Amiga 1200 (2 cổng) Amiga Kit Mã SP: A12BCKUSB

1 Thẻ nhớ Sandisk 128GB USB 3.0 Amazon

Cáp

Số lượng Mô tả Nguồn Ghi chú

1 Cáp SlimHDMI 0.25m Đực Micro (Loại D) sang Đực (Loại A) Amazon

1 Bộ ghép nối mở rộng HDMI Cái có lỗ gắn bảng Amazon

1 Cáp mở rộng dữ liệu USB-C USB 3.1 Type-C có lỗ vít Đực sang Cái Amazon Đi kèm hai ốc dùng để gắn vào tấm nền in 3D

1 Cáp mở rộng USB C góc vuông 0.2m, 90 Độ Đực sang Cái Amazon

1 Cáp RCA Composite Video Audio 3 Phono Đực sang 3 Phono Đực dài 25cm Amazon

1 Bộ chuyển đổi Bộ chuyển đổi Bộ chuyển đổi Bộ chuyển đổi 3 RCA Cái sang Giắc cắm Đực 3.5mm góc vuông Amazon

1 Ổ cắm âm thanh màu Vàng/Đỏ/Trắng Chân cắm RCA gắn bảng Amazon

1 Cáp USB 2.0 Loại A sang B dài 0.5m Amazon Để kết nối bộ kit bàn phím USB Tynemouth với Raspberry Pi

2 Bộ chuyển đổi USB 2.0 Loại A Đực sang 4 Pin 2.54 mm Đực Amazon

1 Nguồn Raspberry Pi 4 USB-C Phích cắm UK Amazon

1 PCB LED (Nguồn + HD + Ổ đĩa mềm) A1200 Amiga Store

Thiết bị khác

Số lượng Mô tả Nguồn Ghi chú

1 Máy in 3D Anycubic Kobra Amazon

1 Máy hàn kỹ thuật số cầm tay YIHUA 928D-III Amazon

1 Bộ hỗ trợ nung chảy mũi hàn 5x dùng cho ren cấy / đai ốc nung chảy (M2/M2.5/M3/M4/M5) Amazon Chỉ cần M2.5 cho ren cấy

Kết luận

Mình chắc chắn rằng có những cải tiến mình có thể thực hiện - mình rất vui lòng nhận phản hồi. Nhìn chung, mình hài lòng với thiết kế này, vì nó vừa vặn với vỏ A1200 của mình và mình có thể kết nối các linh kiện hiện đại như HDMI và USB một cách dễ dàng và gọn gàng.
