Giá đỡ cáp ribbon cho máy in 3D Ender 3 S1 Pro

Hệ thống hỗ trợ cáp ribbon hoàn chỉnh cho Ender 3 S1 Pro.

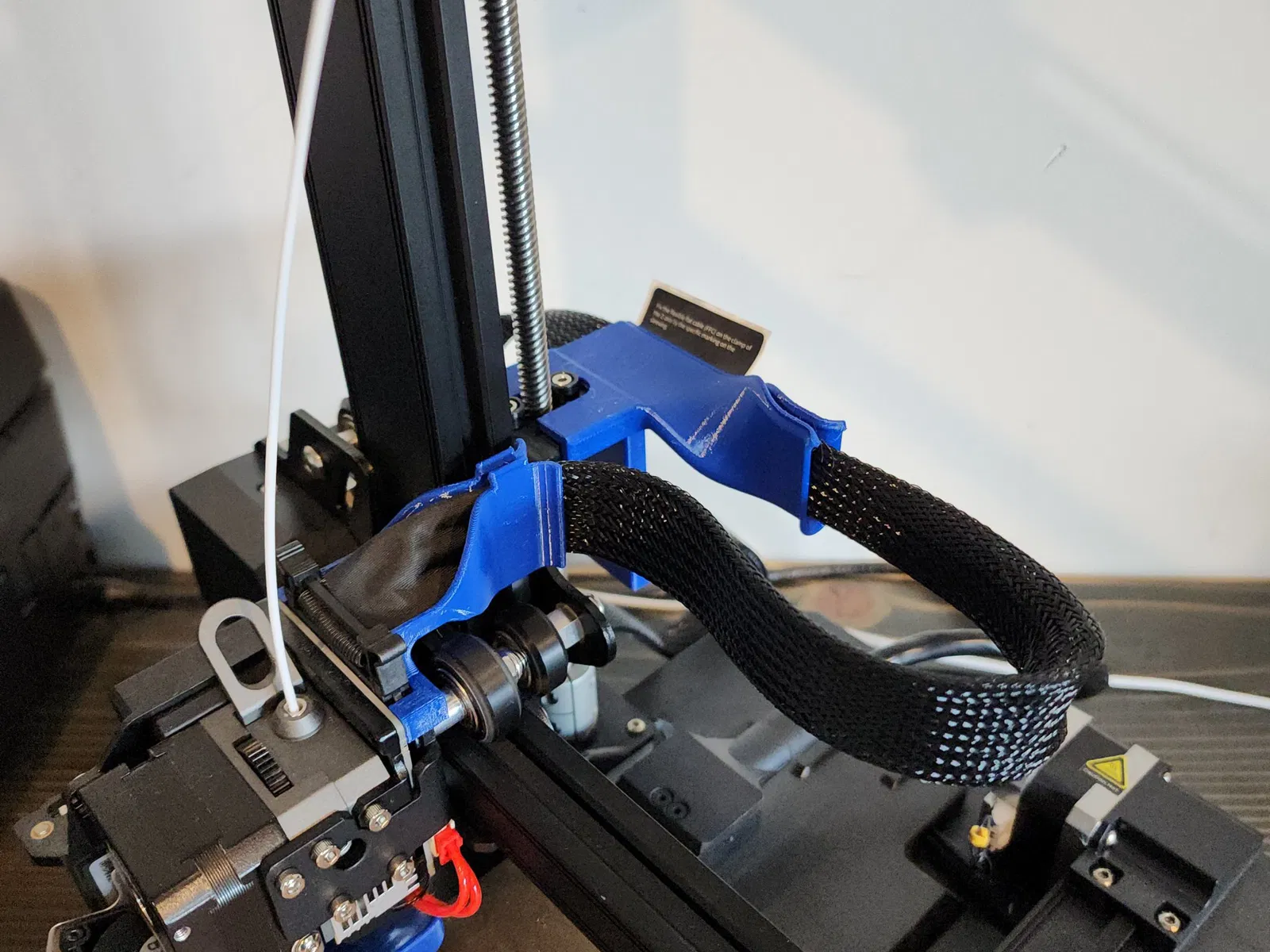

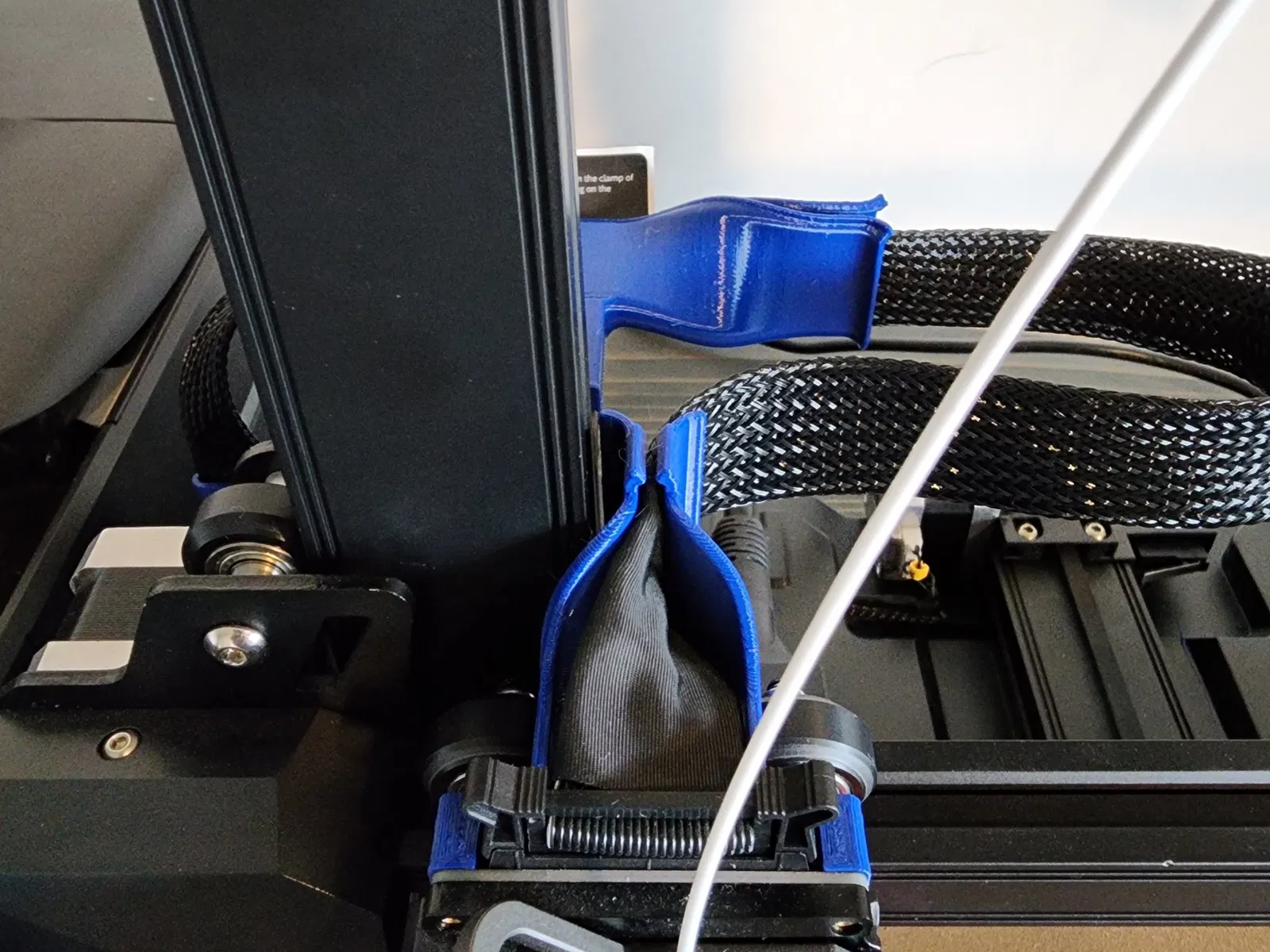

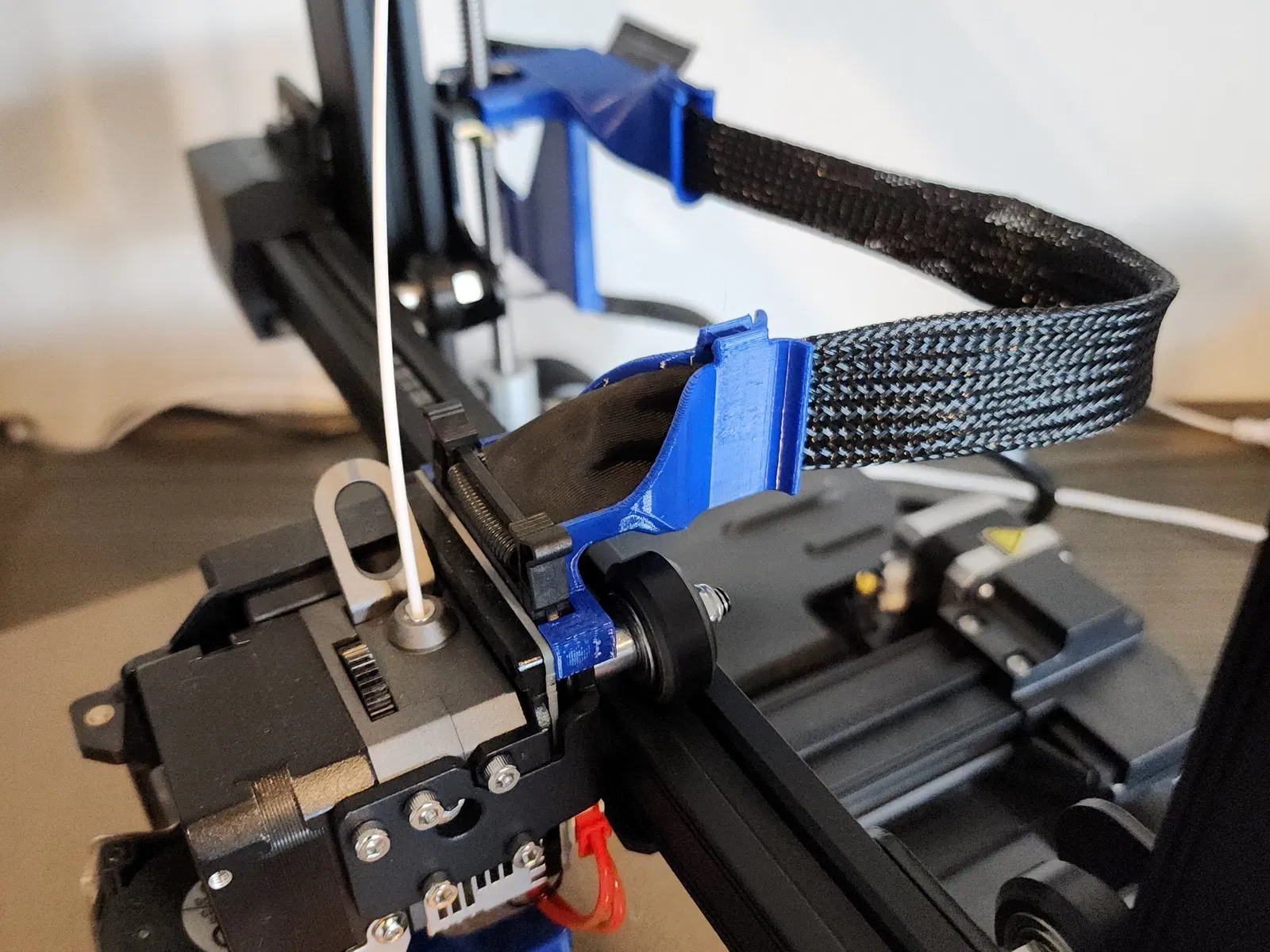

Tôi không phải là fan lớn của các sản phẩm hỗ trợ cáp ribbon hiện có vì chúng vẫn gây áp lực lên cáp, đặc biệt là khi đưa cáp vào và lấy ra khỏi kẹp. “Hỗ trợ Extruder” là cách tôi tiếp cận kẹp cáp ribbon tiêu chuẩn để giải quyết vấn đề đó.

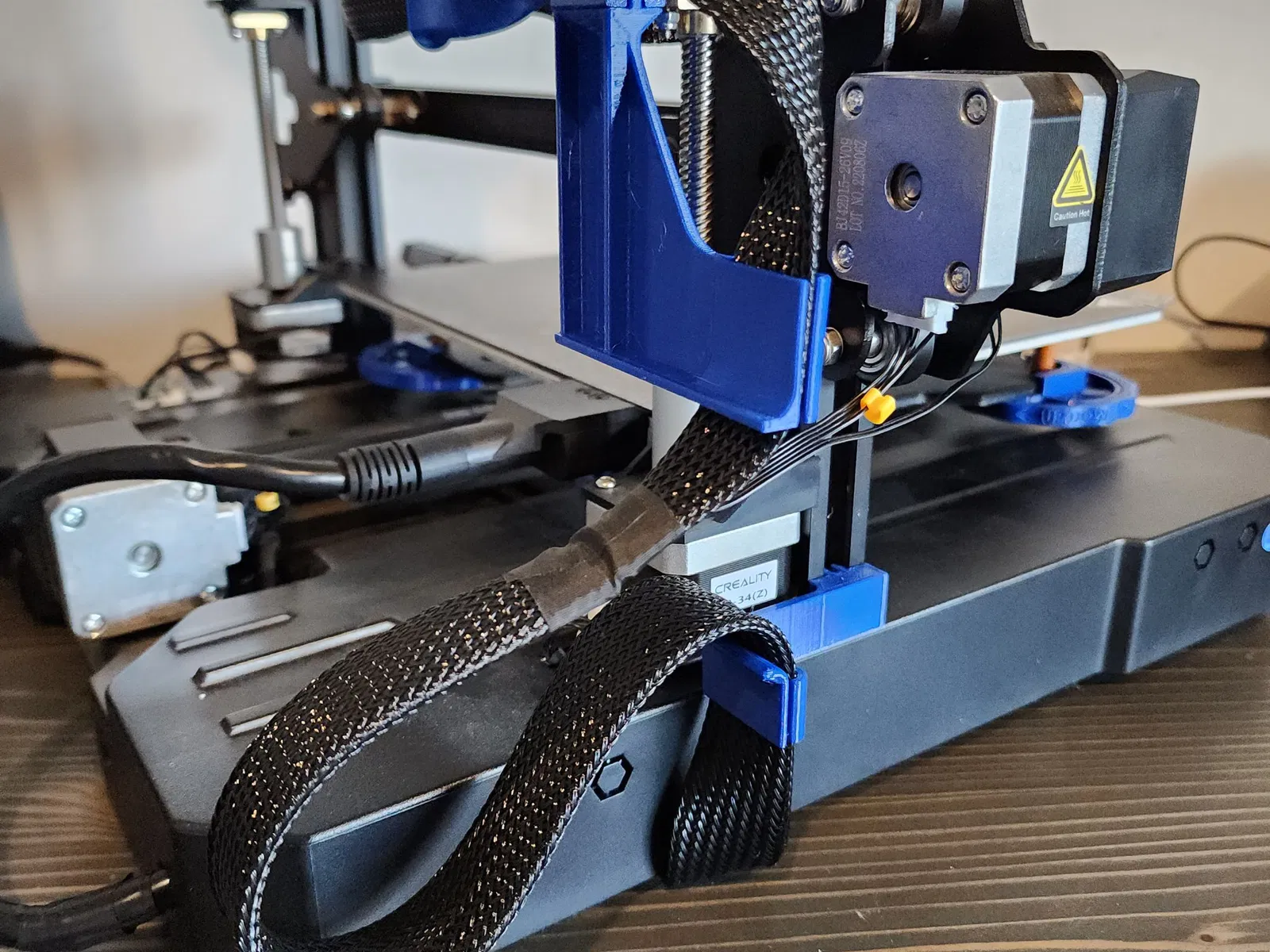

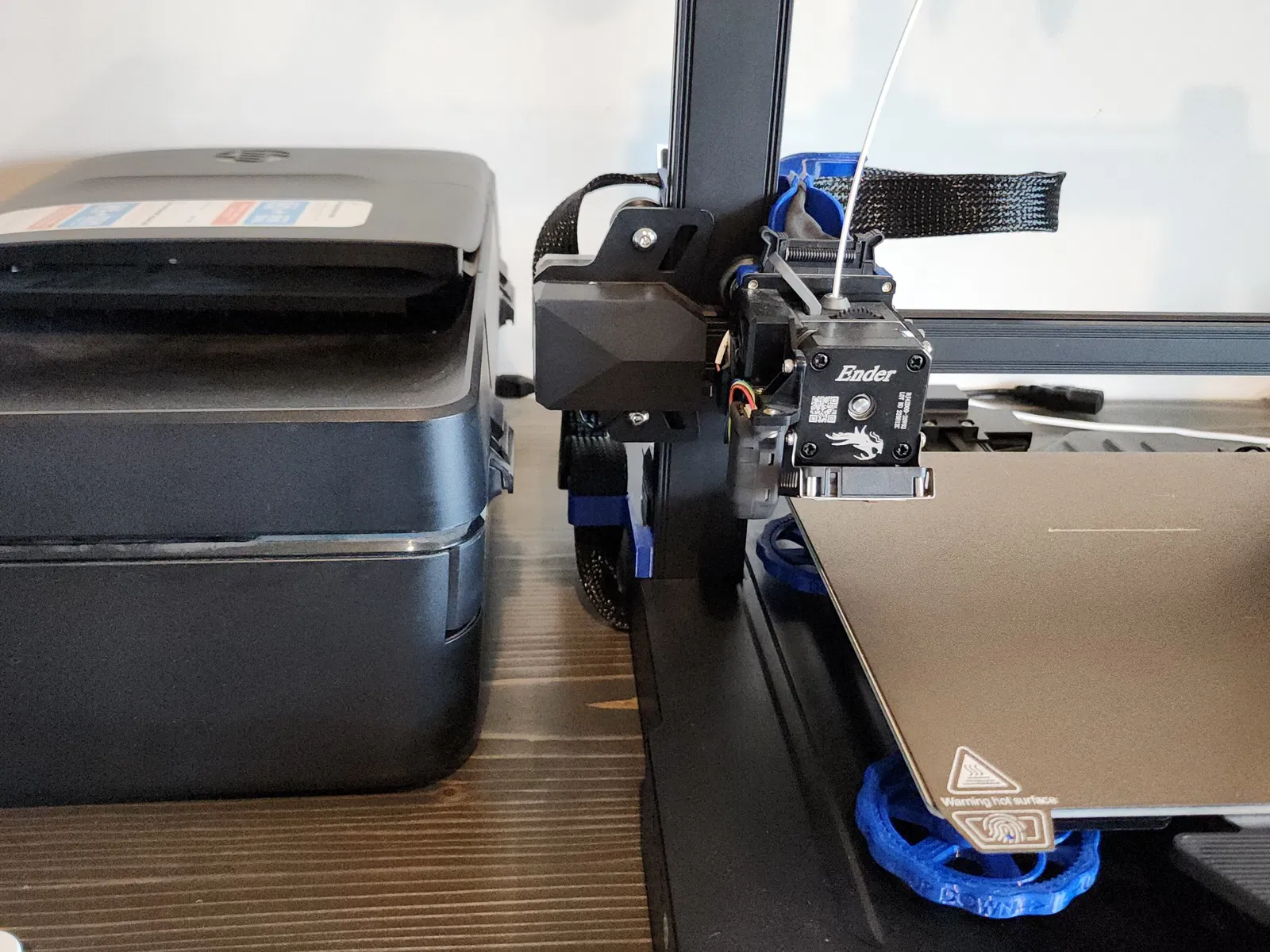

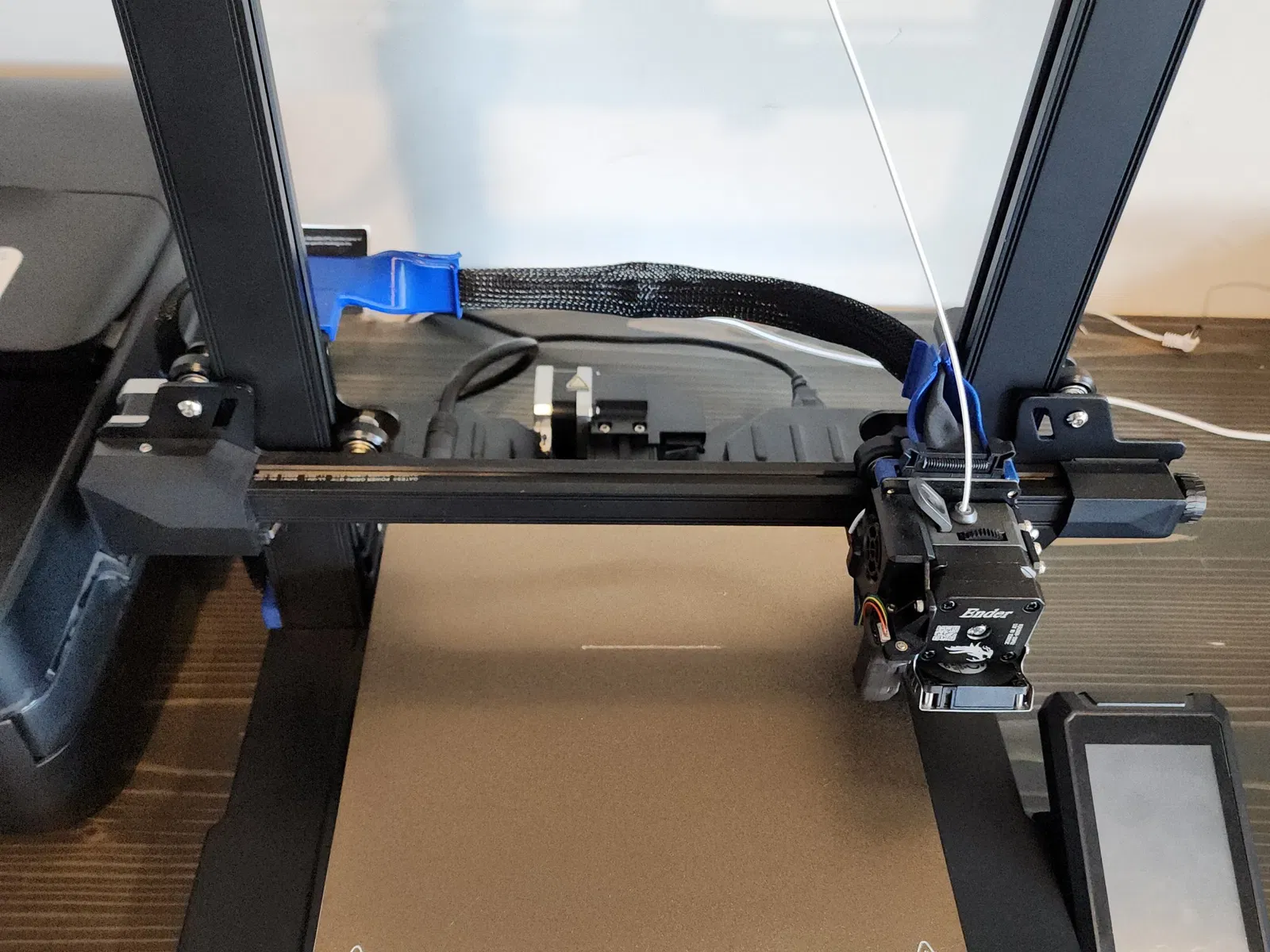

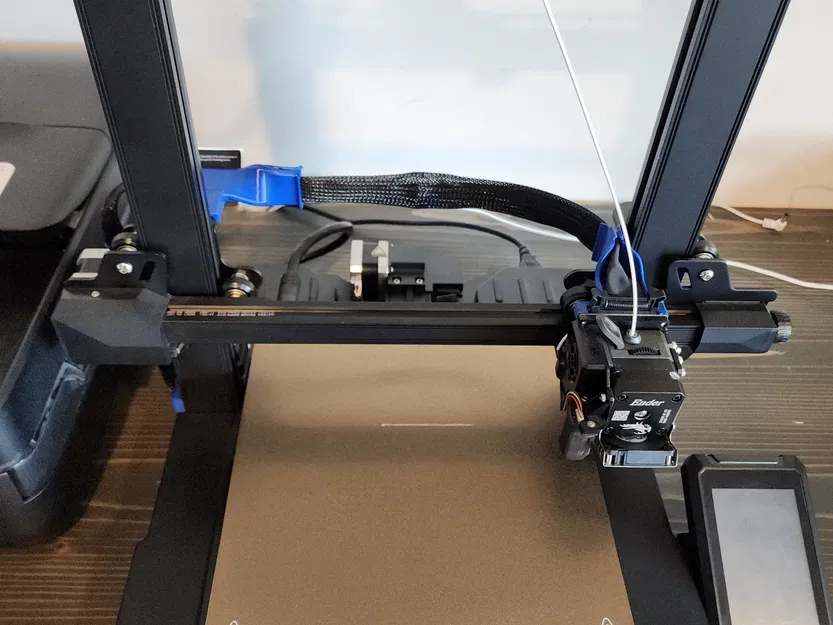

Tôi cũng cần giảm thiểu diện tích của máy in của mình nên tôi đã tạo ra một số giá đỡ (thừa nhận là hơi phức tạp) để xoắn cáp sao cho nó nằm song song với bệ thay vì vuông góc. Điều này cho phép bạn đặt máy in ngay sát tường. “Hỗ trợ Giữa” thay thế kẹp cáp ribbon tiêu chuẩn trên trục Z. Phần này được in thành 2 mảnh để dễ in hơn; chúng chỉ cần trượt/nắp lại với một chút lực. “Hỗ trợ dưới” kẹp vào kênh trên phần đùn Z nên không cần phần cứng nào.

Được in bằng Overture Blue PETG.

“Hỗ trợ Extruder” và “Hỗ trợ Dưới” in mà không cần hỗ trợ.

“Hỗ trợ Giữa” cần hỗ trợ ở một vài chỗ cho các phần nhô ra.

Xin hãy xem xét việc hỗ trợ người tạo ra cho thời gian/vật liệu đã sử dụng để phát triển các bộ phận này.
