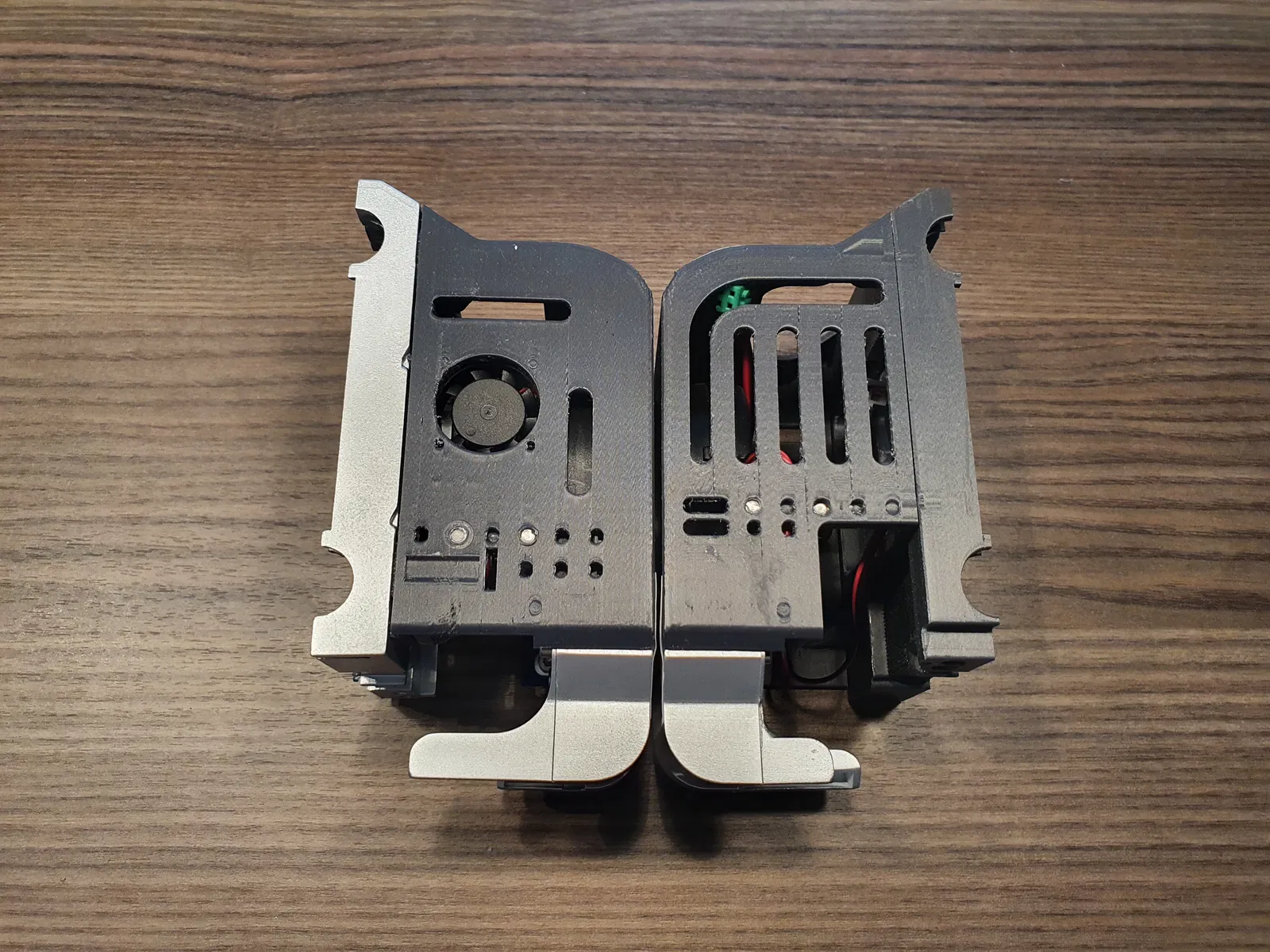

QIDI X-Max 3 Che Đầu Phun Từ Tính

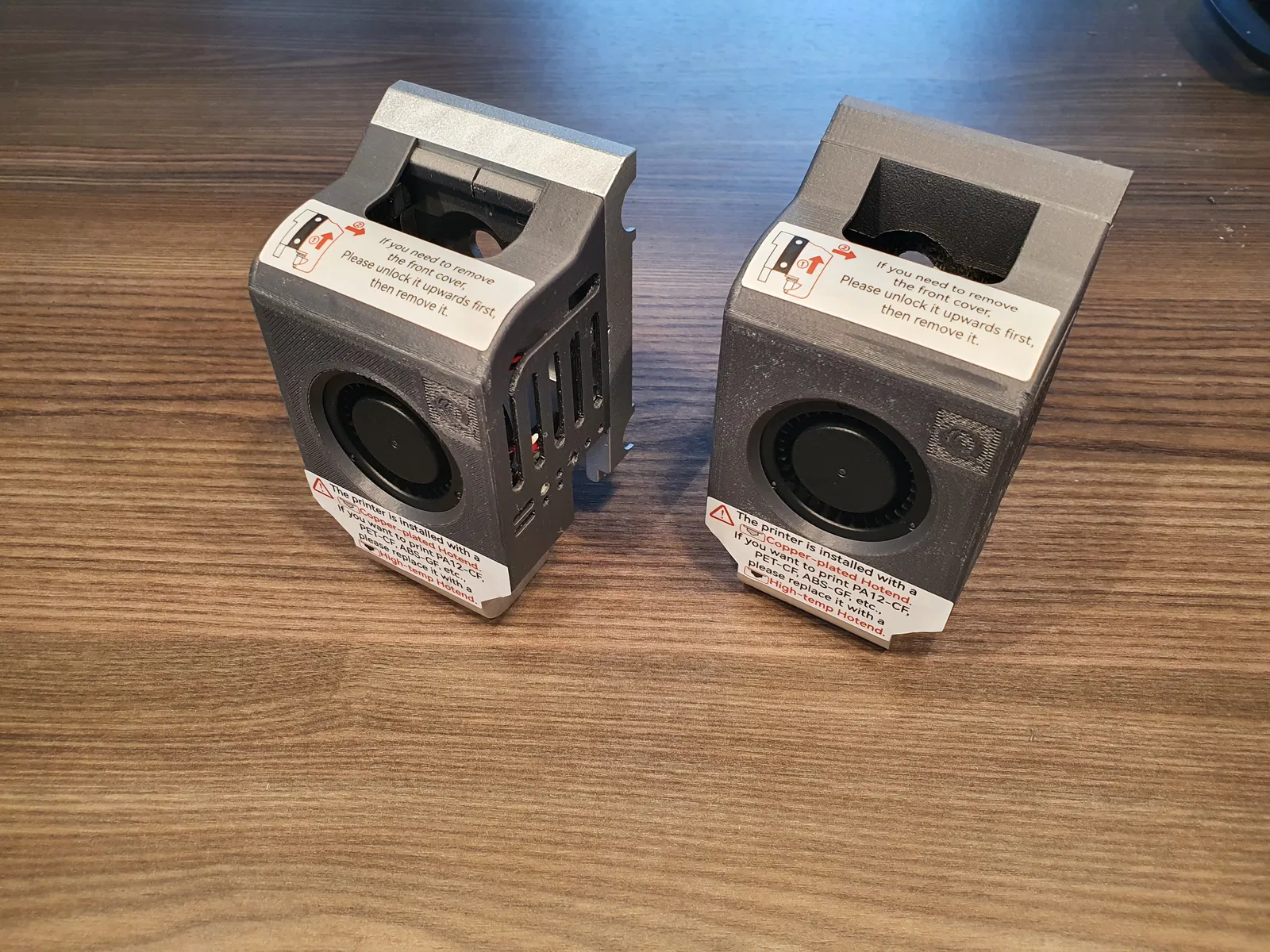

Thiết kế cái che đầu phun có nam châm, có thể dùng với đầu phun zin không cần chỉnh sửa gì thêm (cần adapter) và phiên bản có đế mới.

Tôi giữ nguyên phong cách và kích thước gốc hết mức có thể.

Với thiết kế này bạn sẽ cần 8 viên nam châm với kích thước: đường kính = 6mm , chiều cao =3mm.

Ví dụ: https://www.amazon.de/UTOMAG-Multi-Use-Neodym-Magnete-Aufbewahrungs/dp/B08F7HNG45?th=1

Với đế mới, bạn cần 4 cái ốc M3 heatinserts. Tôi dùng loại “ruthex M3 Gewindeeinsatz – RX-M3x5.7”, nhưng bạn cũng có thể dùng loại ngắn hơn.

Lịch sử thay đổi:

• Thêm phiên bản có logo

Hướng dẫn in:

In phần che mặt phẳng với lỗ quạt lớn, độ cao lớp in 0,12mm, 4 lớp biên, có support, có brim, 30% infill bằng nhựa ASA.

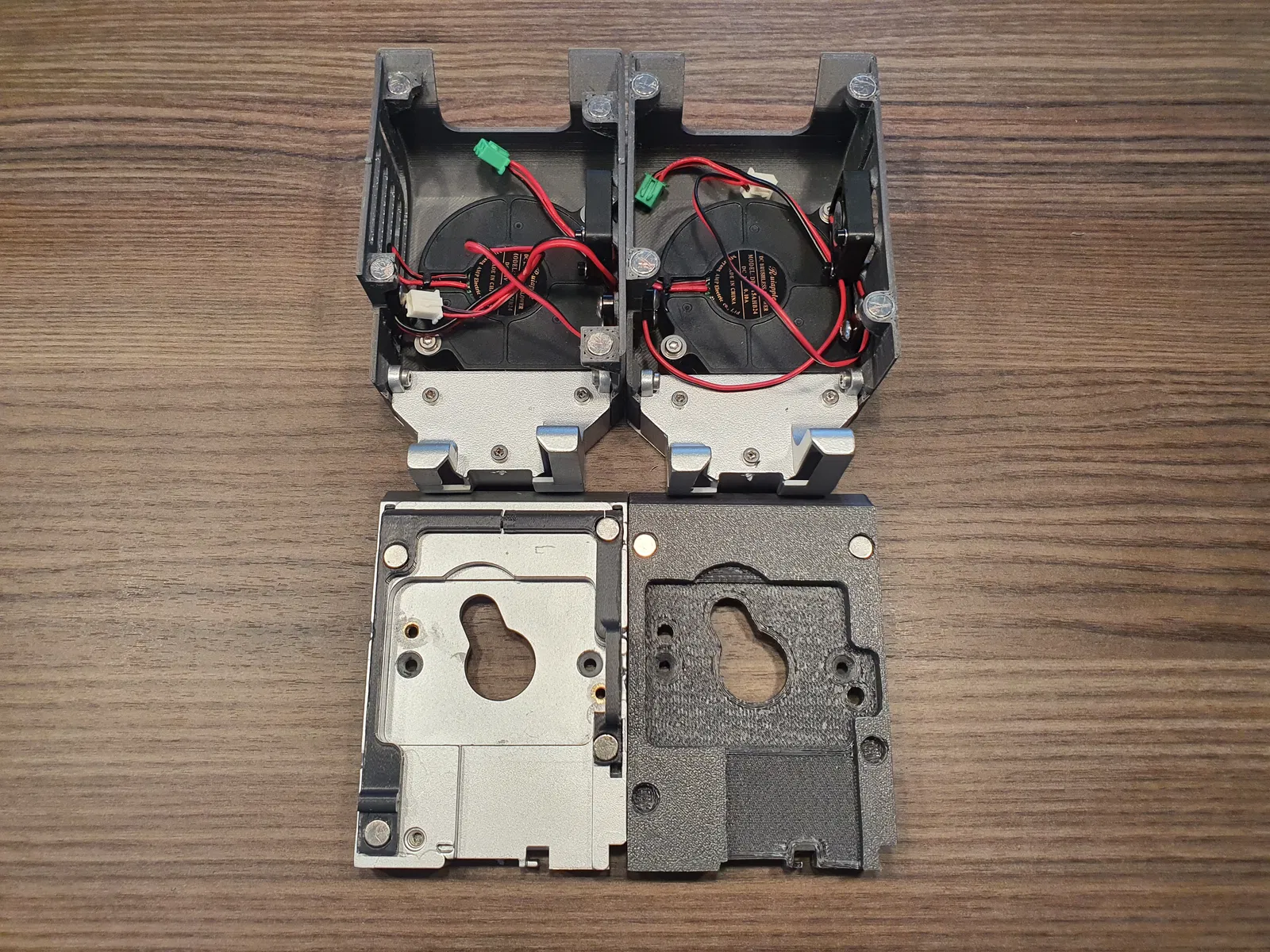

In phần đế phẳng với bề mặt lớn nhất, độ cao lớp in 0,12mm, 4 lớp biên, có support, có brim, 30% infill bằng nhựa ASA.

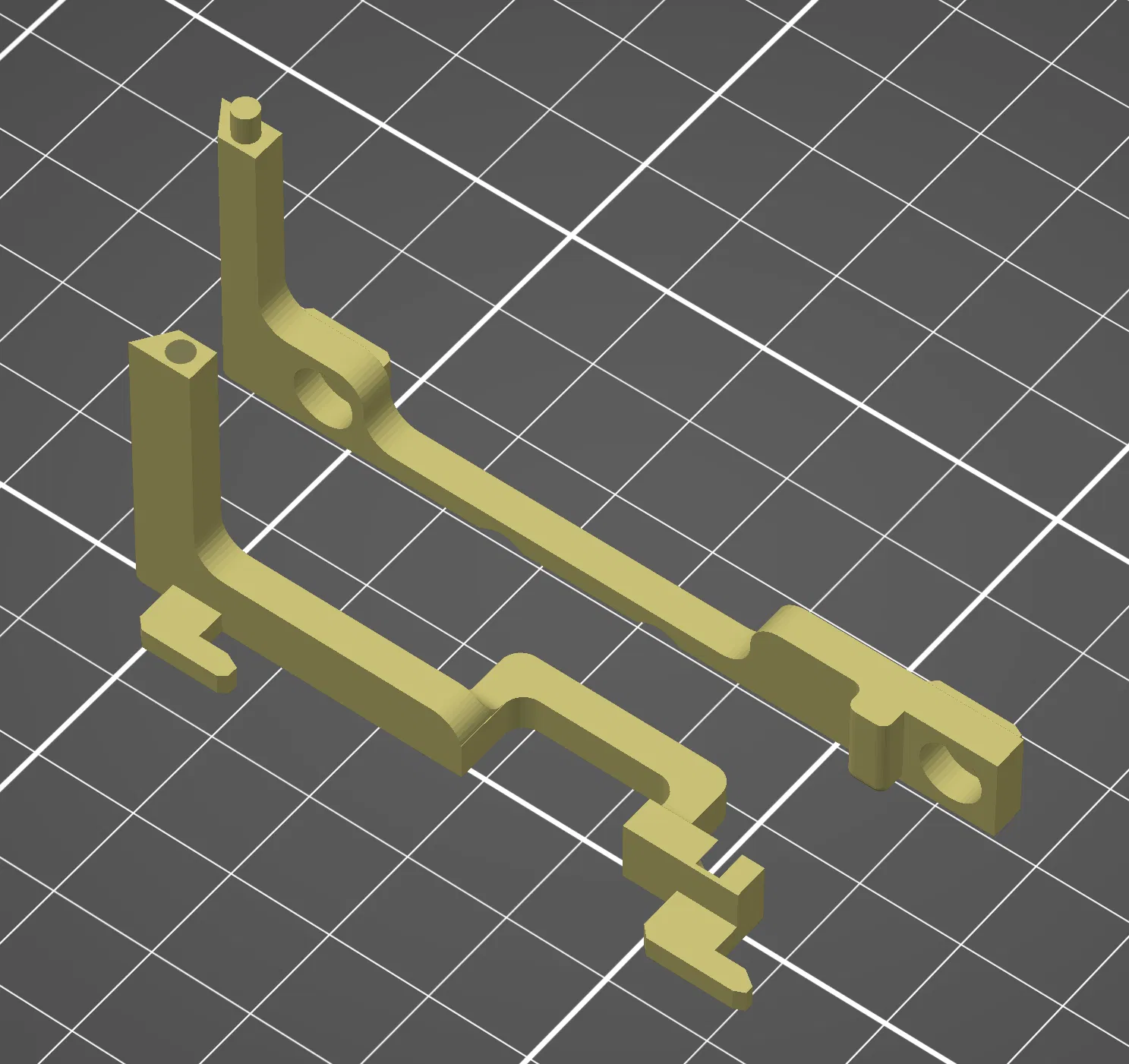

In phần adapter tách đôi ở giữa và thêm một chốt nối, in đứng. Hướng in này sẽ là mạnh nhất cho các móc nhỏ. In ở độ cao 0,2mm, 6 lớp biên, có support, (có brim), 100% infill bằng nhựa ASA.

Hậu xử lý:

Với nam châm, hãy chú ý chiều đặt để các nam châm hút nhau đúng cách. Tất cả nam châm được dán vào lỗ.

Để khớp tốt, việc gỡ bỏ hết support cẩn thận và làm mịn các cạnh (đặc biệt là phần chân voi) là rất quan trọng.

Cũng có lợi nếu vặn hết ốc vào trước khi lắp ráp, để các ren được cắt. (Tôi đã làm nóng ốc trước khi lắp).

Với đế, bạn cần gắn M3 heatinserts bằng mỏ hàn.

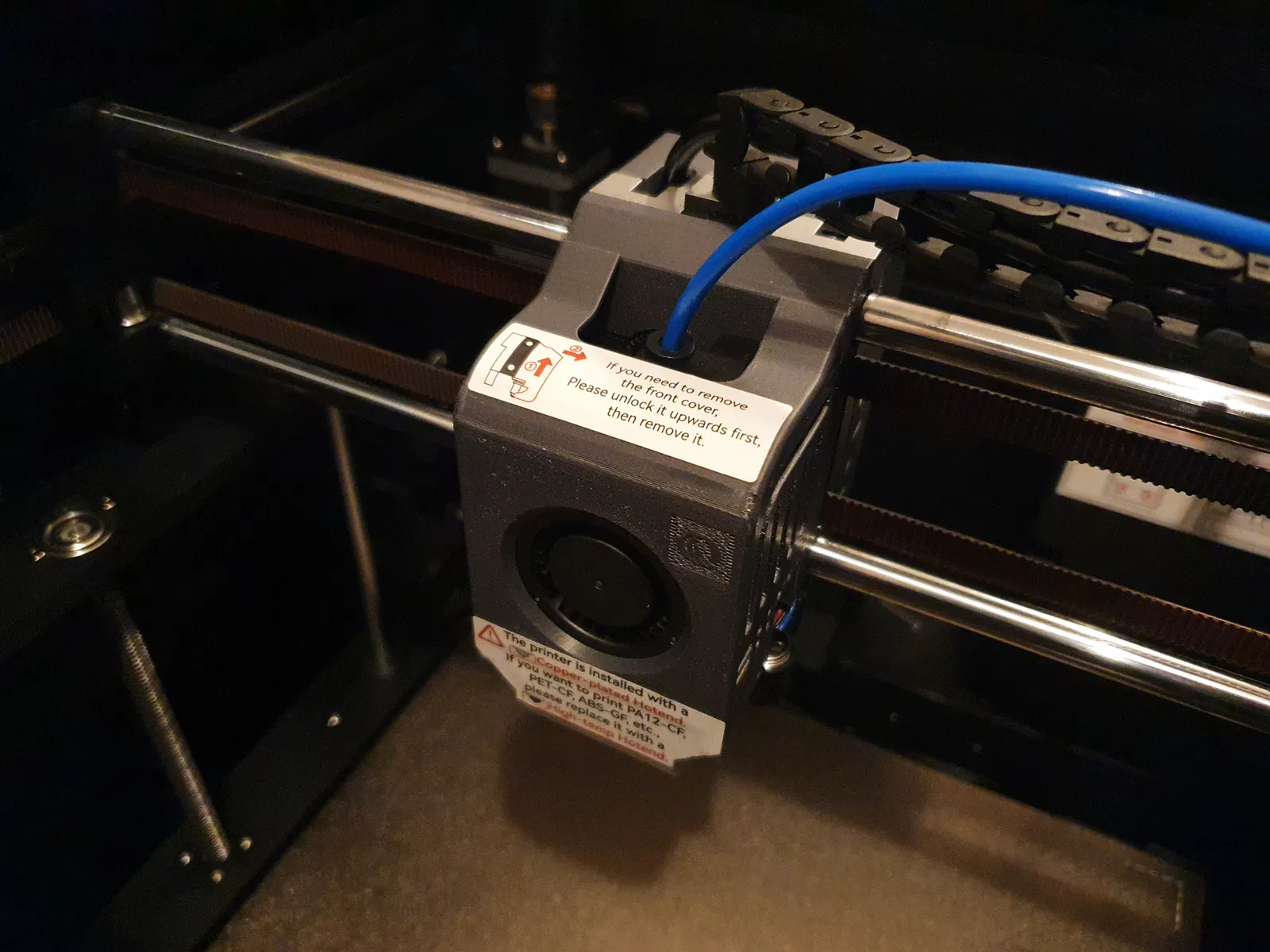

Để thay thế quạt và ống dẫn gió zin. Lắp ốc dưới của kẹp cáp cho ống dẫn gió trước, sau đó lắp ống dẫn gió và cuối cùng là quạt nhỏ cùng kẹp cáp.
