Đế Đơn Giản Cho FiiO BTR5

Bản cập nhật V2:

Chỉnh sửa lại vào tháng 7 năm 2023 để tích hợp cái kẹp đi kèm vì bản thân FiiO BTR5 khá trơn và để cải thiện trải nghiệm người dùng! Thiết kế giờ đây không cần vít và chỉ cần khớp nối bằng lực ép, nên có thể bạn sẽ cần gõ nhẹ bằng búa cao su! Các cạnh đã được bo tròn để loại bỏ góc sắc nhọn và thêm các khoang/hốc để bỏ vật nặng vào.

Và tất nhiên bạn có thể chỉnh sửa lại nó trên Onshape tại đây

Danh sách thay đổi:

• Giờ không cần vít!

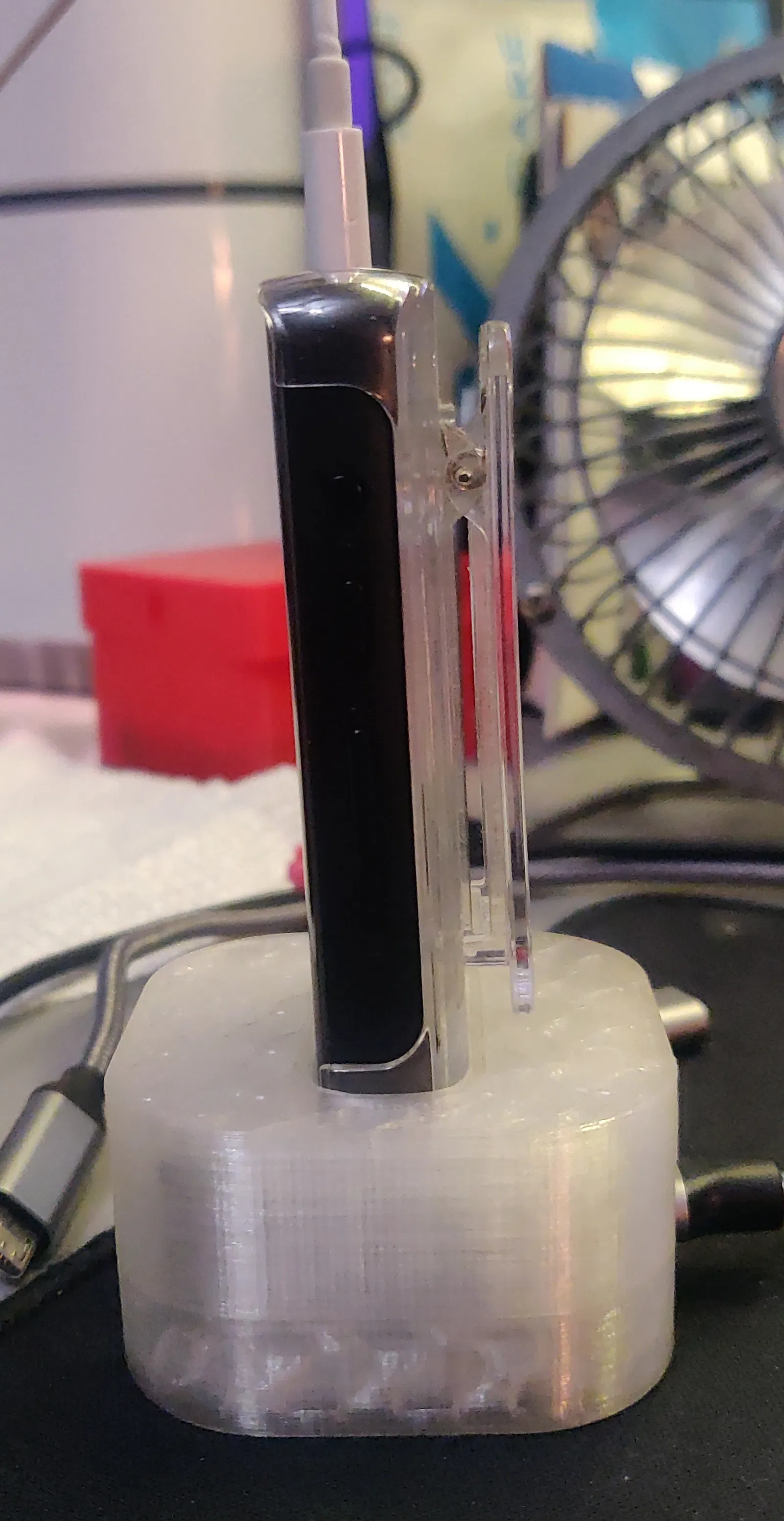

• Giờ tích hợp kẹp FiiO BTR5 đi kèm
• Thêm bo tròn ở các cạnh sắc
• Thêm khoang/hốc để bỏ vật nặng

Danh sách bộ phận cho V2:

• x1 Bộ chuyển đổi USB C góc vuông Đực & Cái (Mua tại đây và chọn kiểu B: https://www.ebay.com/itm/295507316103))
• Tùy chọn:
  • Bất cứ thứ gì để thêm trọng lượng.
    • Tôi đã dùng viên bi/đạn/đạn cao su bằng thép mà tôi có sẵn.
  • Keo nến
    • Để cố định vật nặng khỏi bị trượt qua các khe.
    • Và để dán hai nửa lại với nhau nếu các chốt khớp nối bằng lực ép không hiệu quả với bạn.

Lắp ráp:

1. Nếu bạn không có vật nặng thì bỏ qua bước 2. Nếu có thì làm tiếp bên dưới:

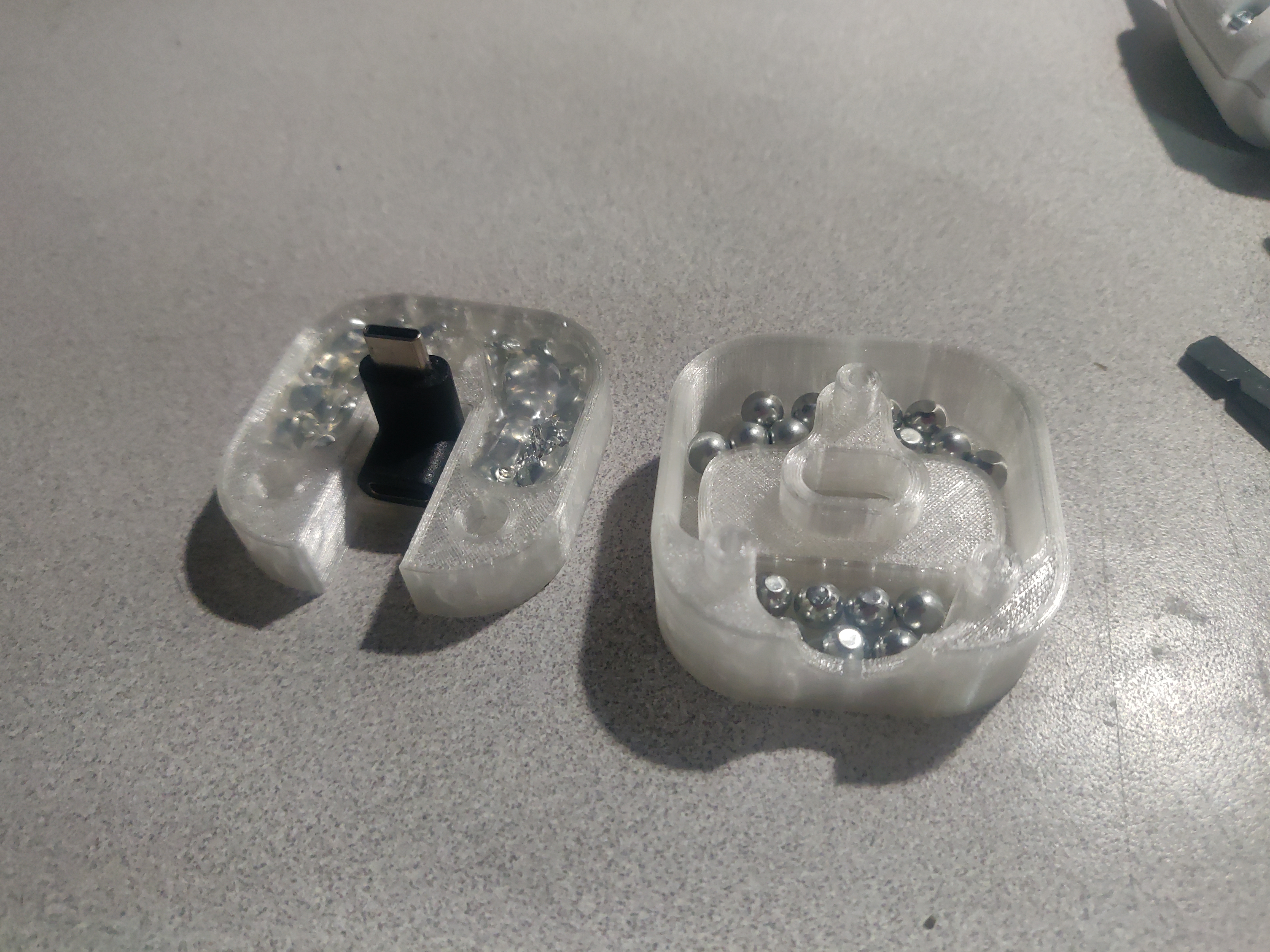

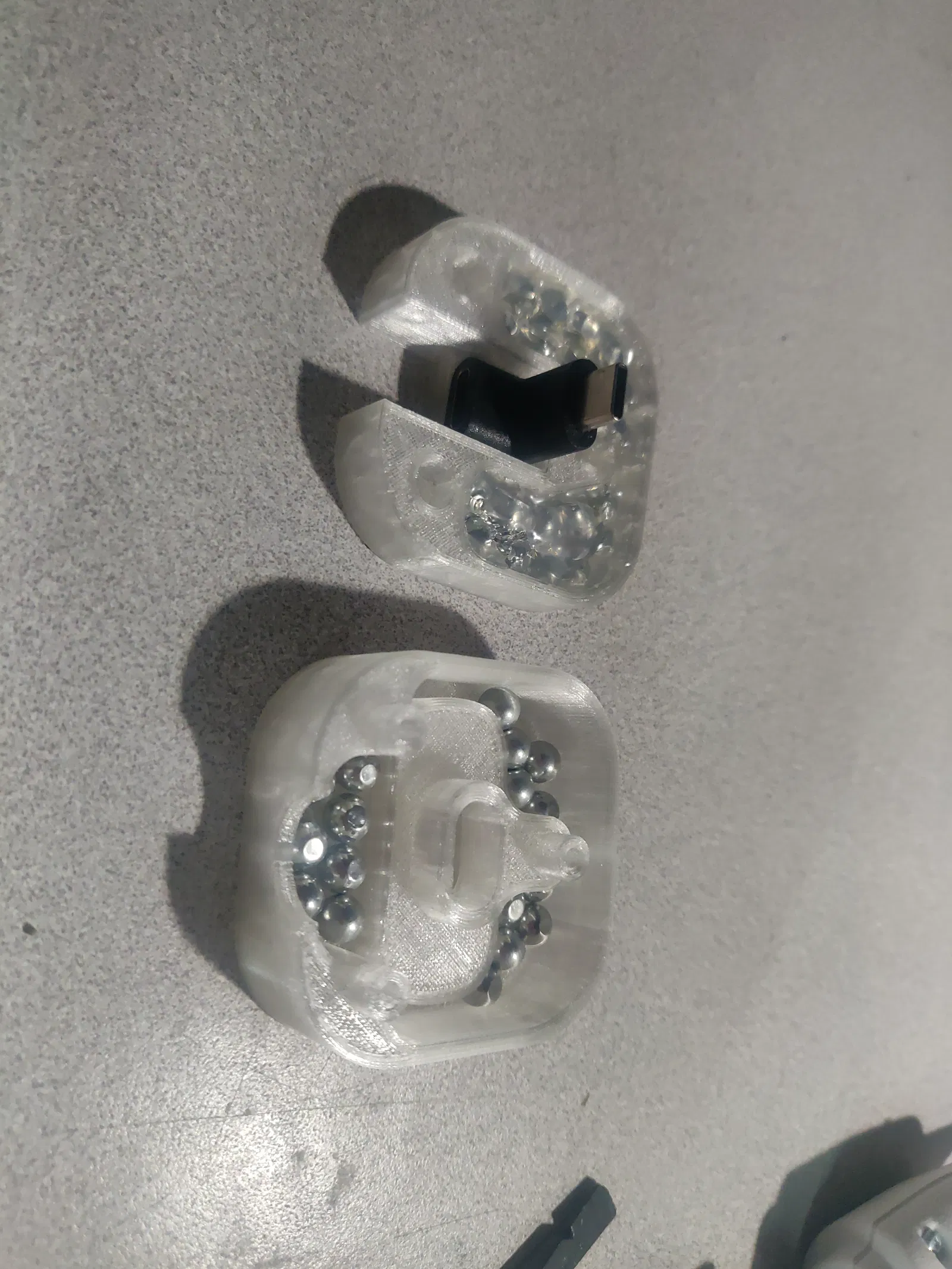

   1. Cho vật nặng vào các khoang/hốc.
   2. Dán keo và đợi keo khô/cứng/bám dính.

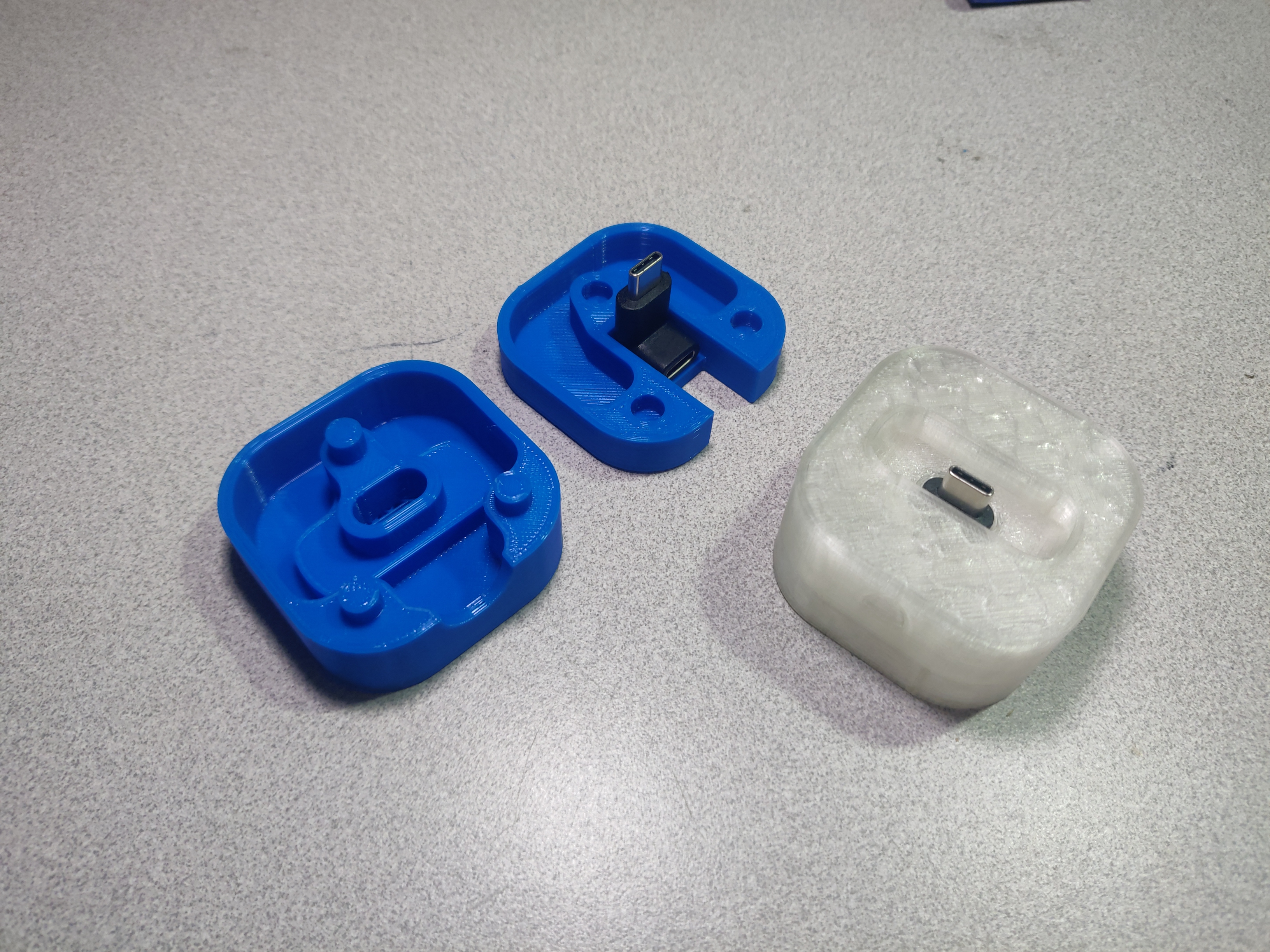

2. Lắp bộ chuyển đổi USB C góc vuông vào bộ phận Lower Half.3mf.
   1. Lưu ý: Bạn có thể dán nó xuống nhưng tôi không khuyến khích vì sự lỏng lẻo sẽ bù đắp cho bất kỳ lỗi nào trong quá trình in của bạn.

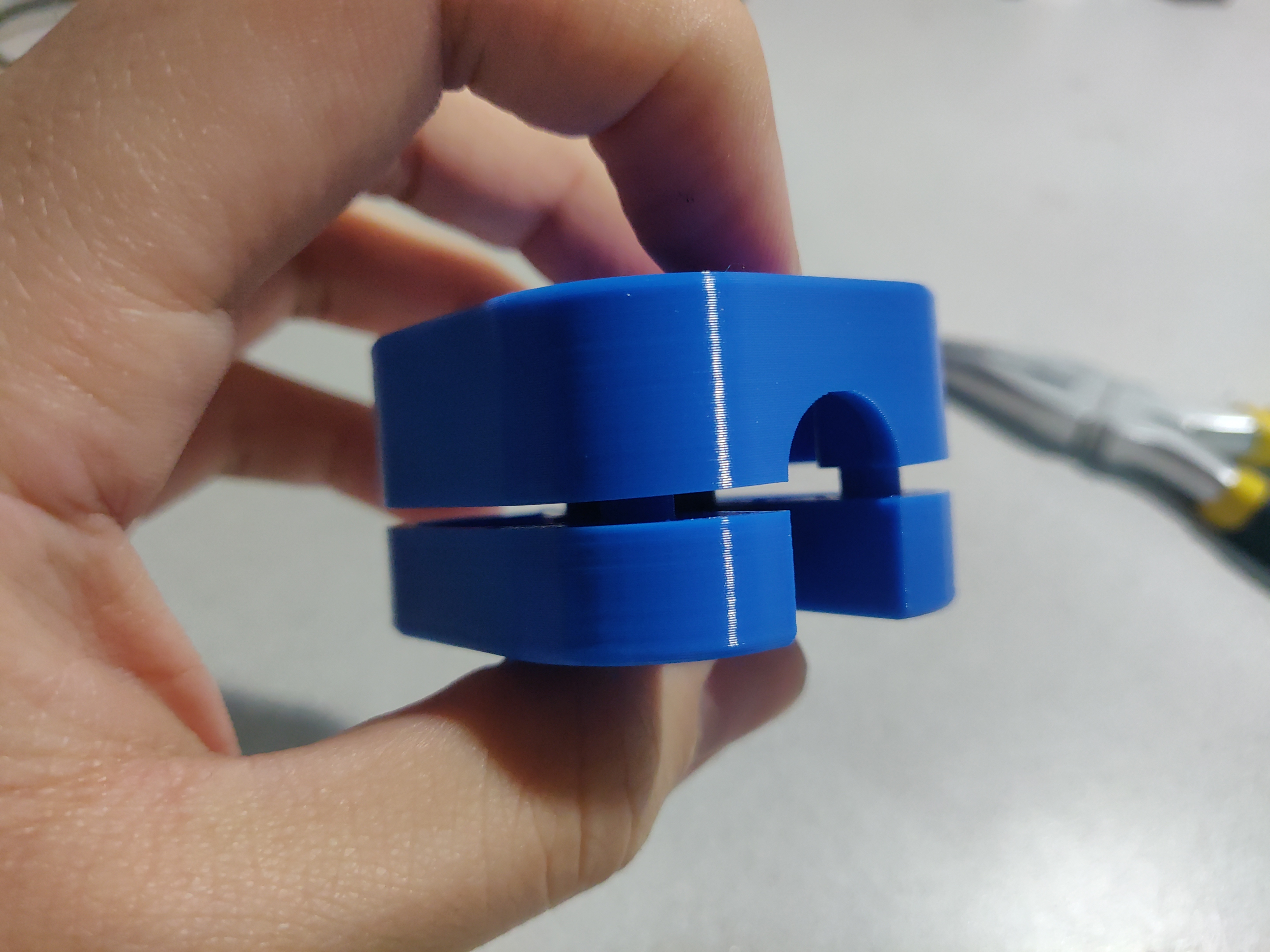

3. Lắp hai nửa lại với nhau.
   1. Bạn có thể cần chút sức lực hoặc dùng búa cao su để tác động.

V1:

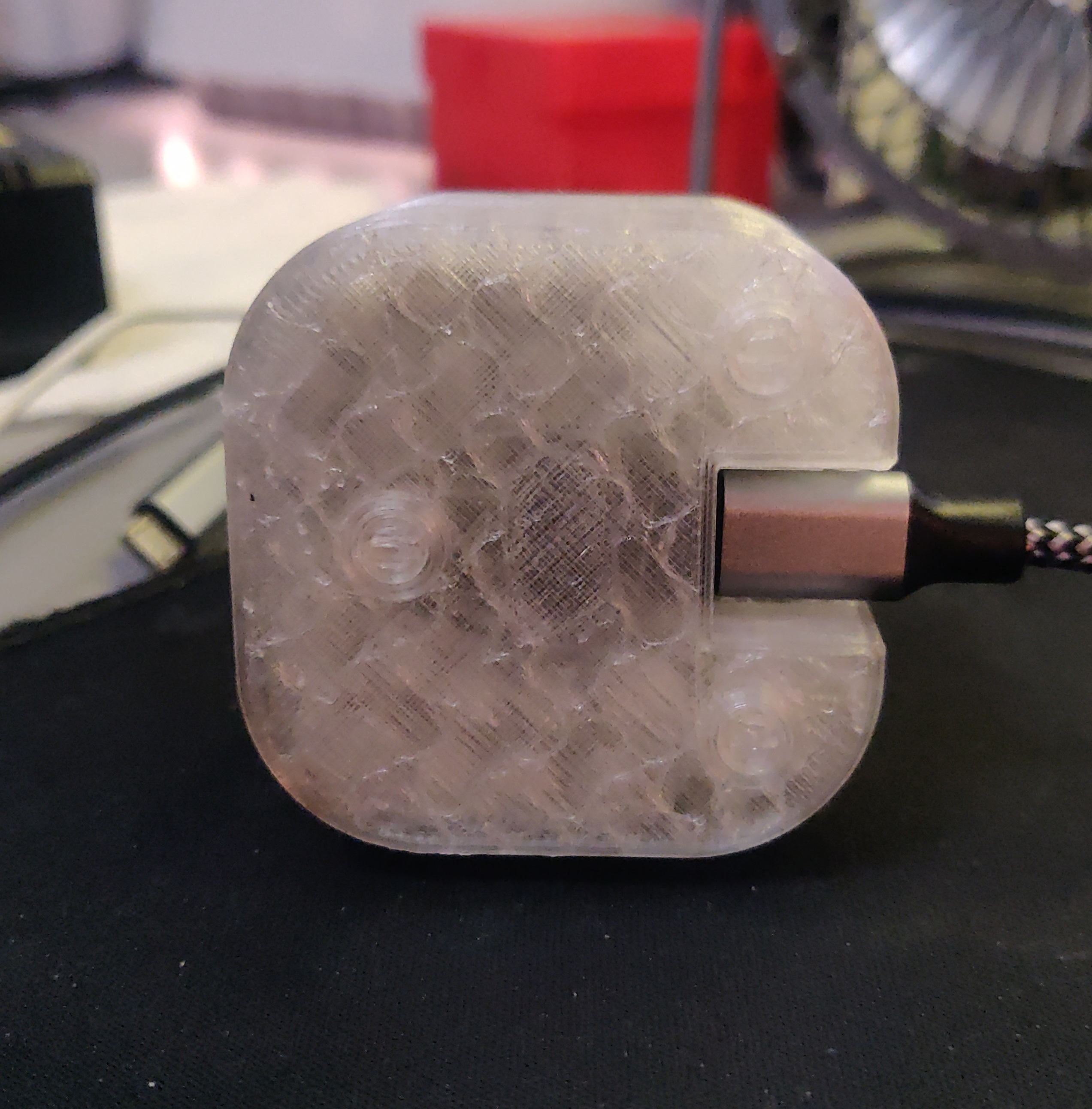

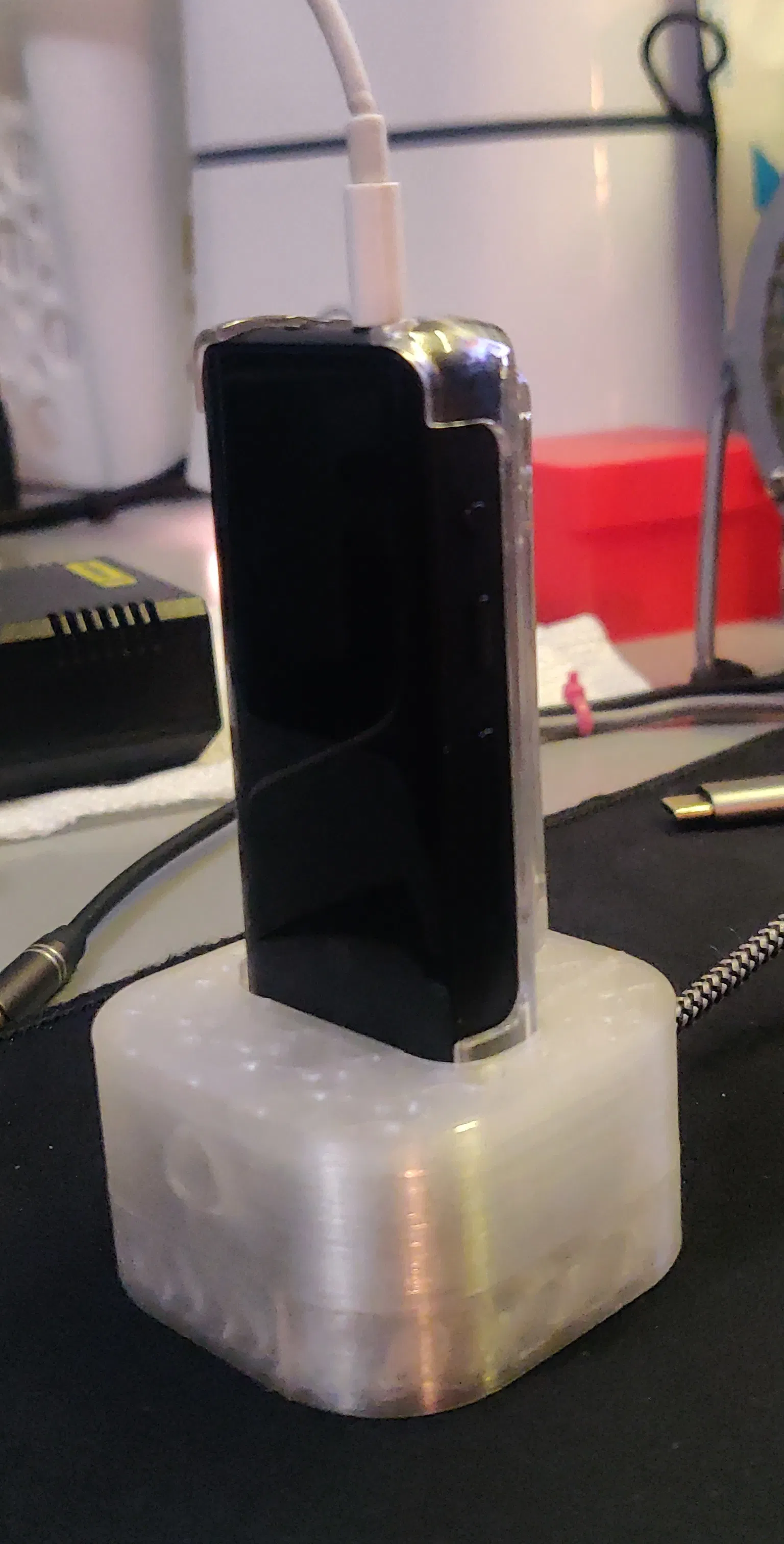

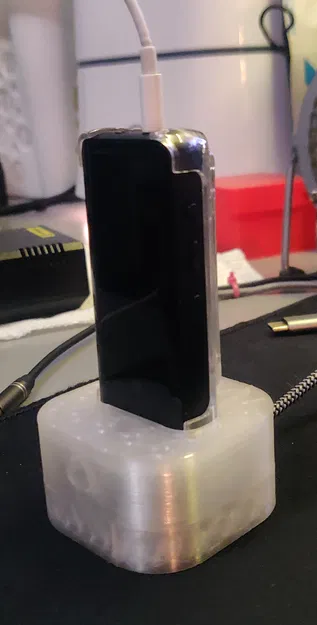

Vào cuối tháng 3 năm 2022, tôi đã tìm kiếm một cái đế cho BTR5 của mình để dựng nó trên bàn và ngạc nhiên thay, không có ai thiết kế nó! Vì vậy, tôi đã lấy thước kẹp và một chút kỹ năng CAD để tạo ra cái này!

Lưu ý: Các hình ảnh tôi đăng ở đây là phiên bản cũ hơn. Tôi đã thực hiện một số cải tiến nhỏ trong các mô hình đã tải lên.

Tạo trên Onshape, chỉnh sửa lại tại đây!

Danh sách bộ phận:

• x1 Bộ chuyển đổi USB C góc vuông Đực & Cái (https://www.ebay.com/itm/295507316103)
• x3 Ốc vít M3x8mm đầu chìm/đầu tròn có rãnh lục giác (Kích thước đầu tối đa: ~5.5mm để tham khảo.)
