Cải thiện đế giữ cuộn dây bằng đế zin của Ender 3

Em thỉnh thoảng bị thiếu nhựa in (underextrusion) nhưng không muốn in lại cái đế giữ cuộn dây mới hoàn toàn, nên em tận dụng cái đế cũ trên máy Ender 3 Pro của mình và gắn thêm vòng bi (bạc đạn) vào.

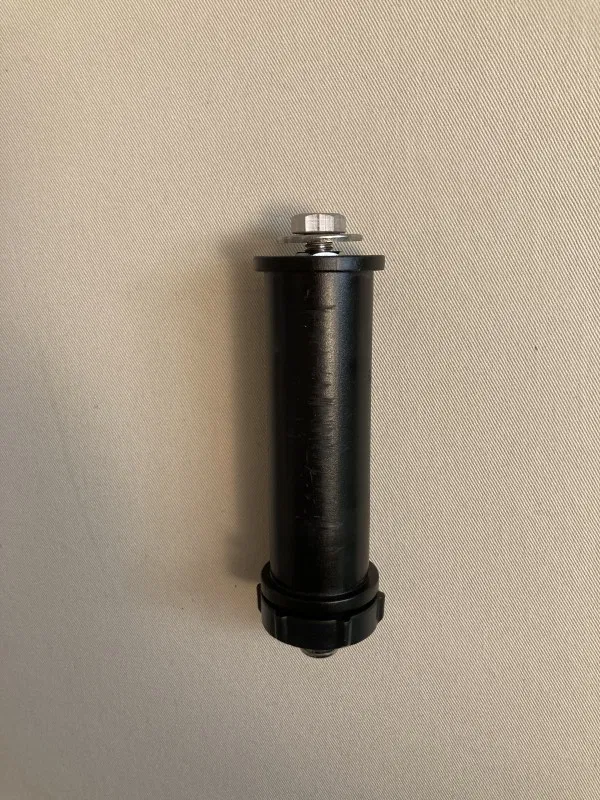

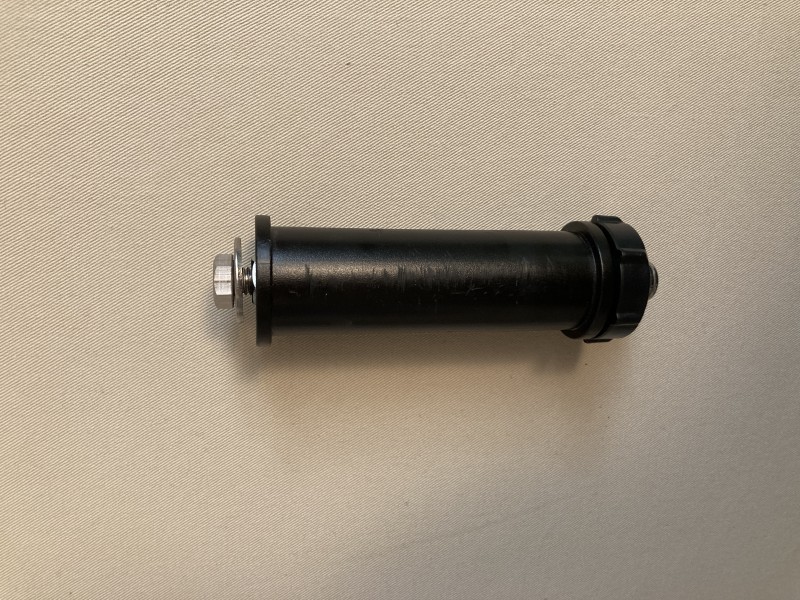

Hình đầu tiên là toàn bộ ý tưởng, chỉ cần ép vòng bi vào cái đế giữ cuộn dây có sẵn và gắn nó lên cái đế cũ.

Cái này cần khoét thêm một lỗ, đó là thay đổi duy nhất không thể hoàn nguyên nhưng không ảnh hưởng đến bộ phận cố định ban đầu.

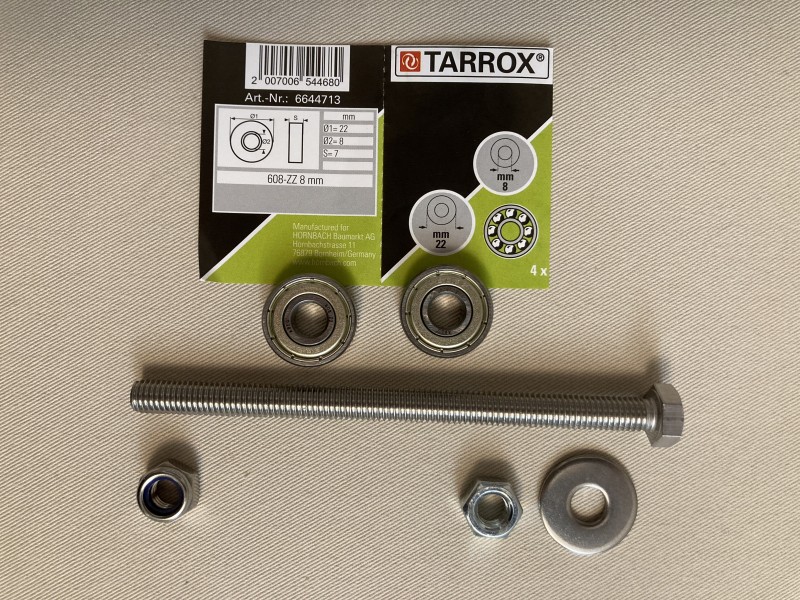

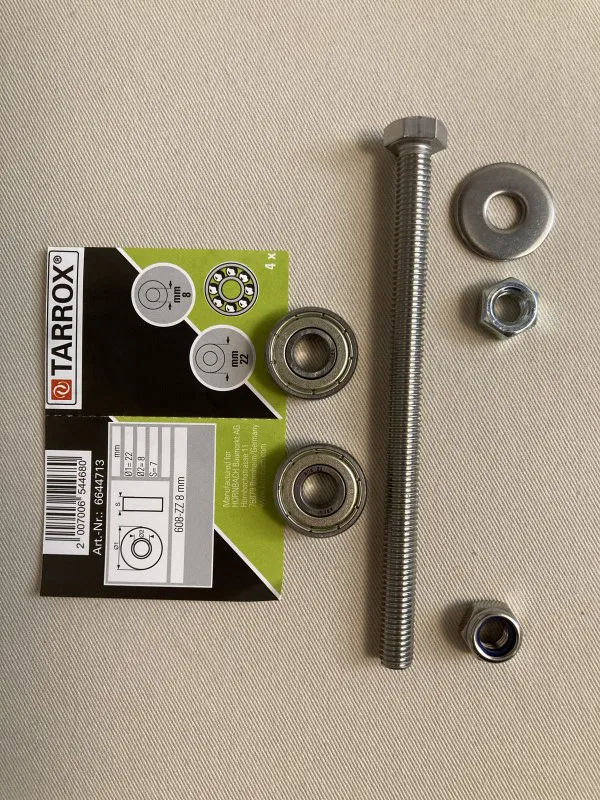

Phần cứng bổ sung từ cửa hàng kim khí gần nhà (Xem hình #2)

• 2 Vòng bi (bạc đạn)
• Bu lông M8, dài 120mm
• 1 Vòng đệm phù hợp
• 1 Đai ốc phù hợp
• 1 Đai ốc tự khóa phù hợp

Đây là các bước:

• In 2 cái WasherSpacer.stl, (in 8 phút) chúng được thiết kế để vừa với vòng đệm đó và nhét vào ống giữ cuộn dây ban đầu.
• Từ đầu không gắn ống:

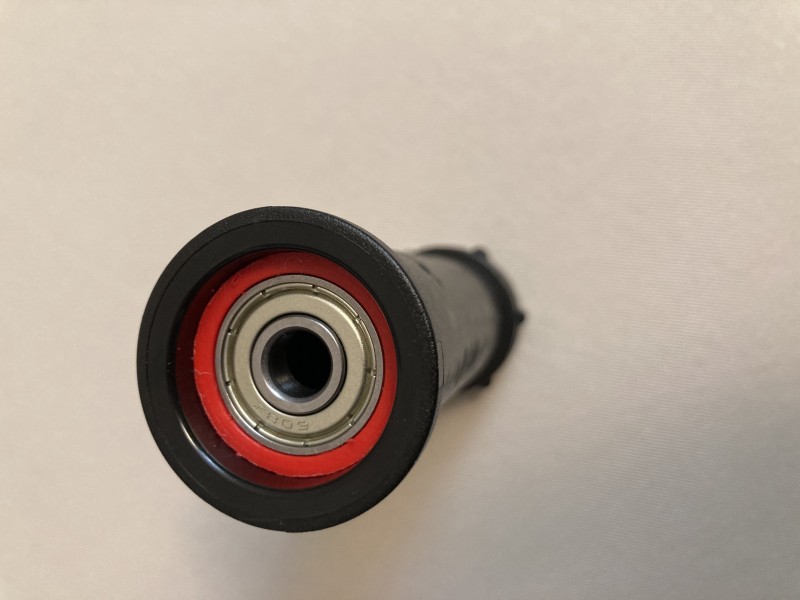

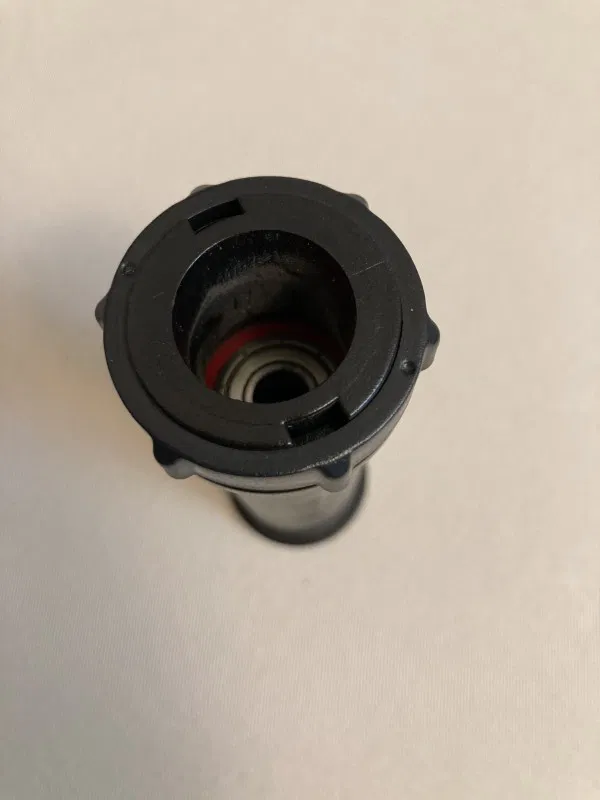

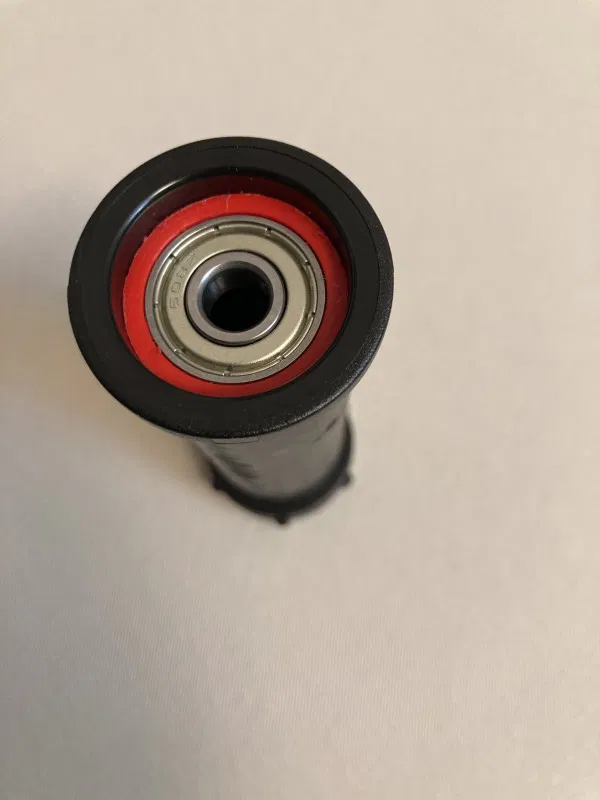

  • Hình #3: Đẩy một bộ vòng đệm đã lắp ráp vào sâu trong ống càng nhiều càng tốt
    • Cái này có thể cần dùng lực, vặn tạm cái đai ốc thường vào bu lông và dùng nó để đẩy

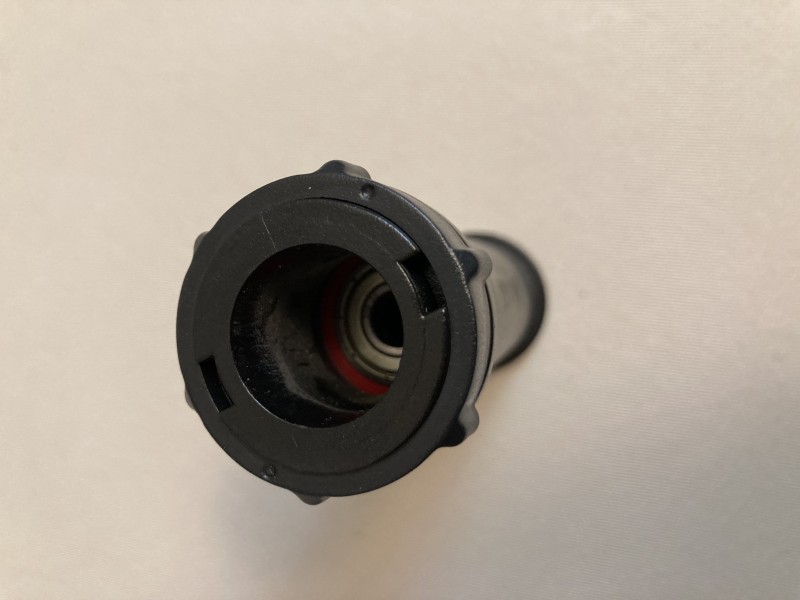

  • Hình #4: Đẩy bộ vòng đệm đã lắp ráp còn lại vào ống, nhưng chỉ khoảng vài (5) milimet thôi. Khi bạn đặt đai ốc vào đó, nó sẽ nhô ra, để cái ống nhựa không cọ vào cái khung đỡ sau này!

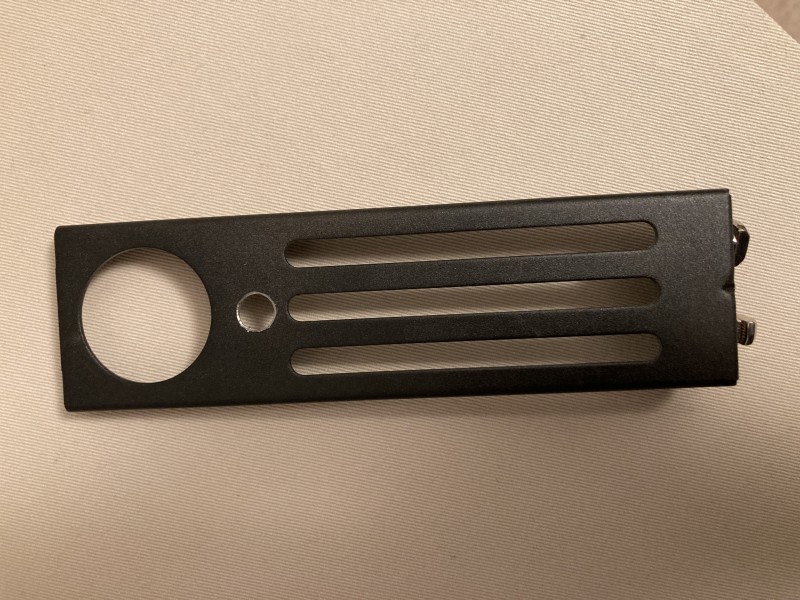

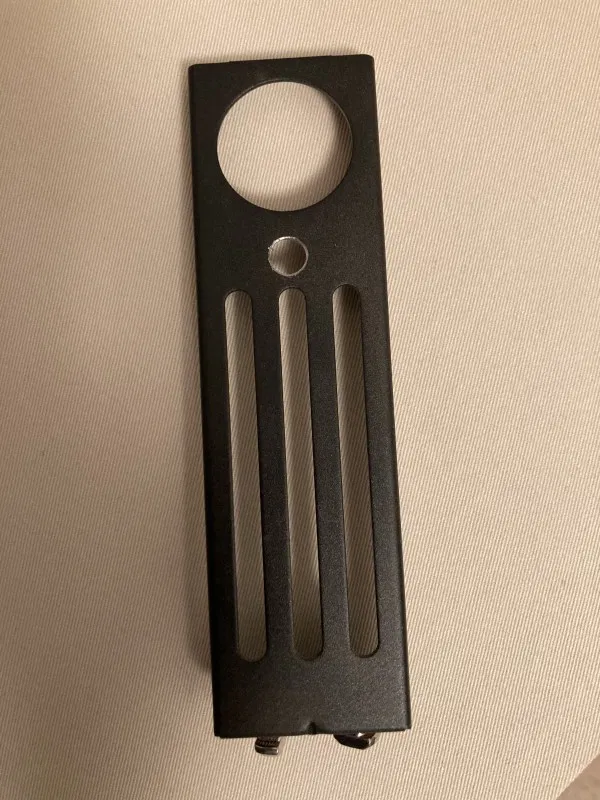

• Hình #5: Vặn một lỗ vào cái khung đỡ.

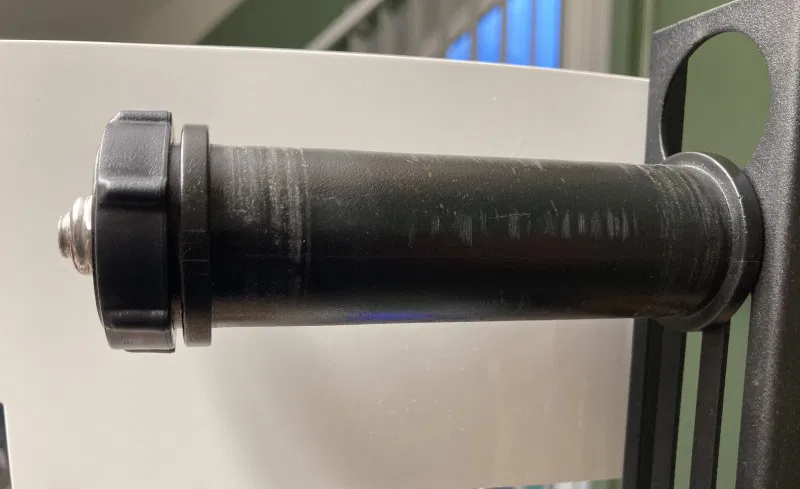

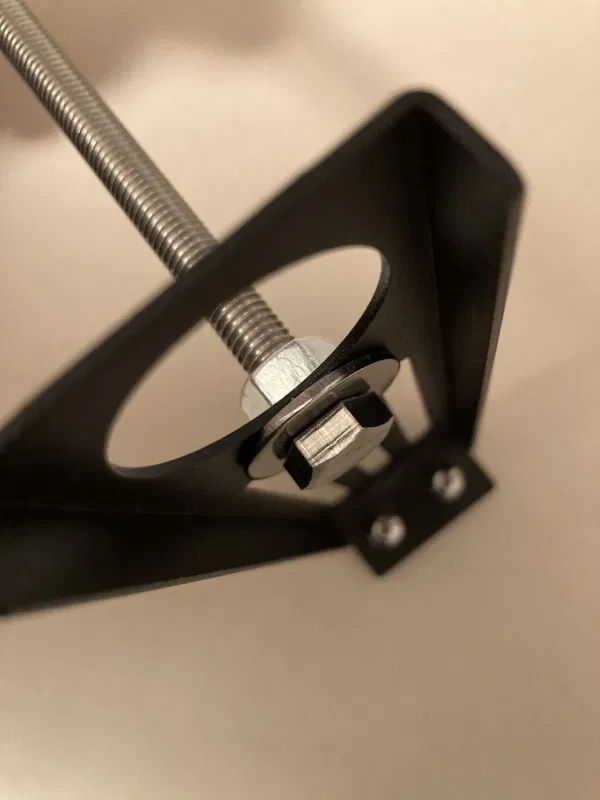

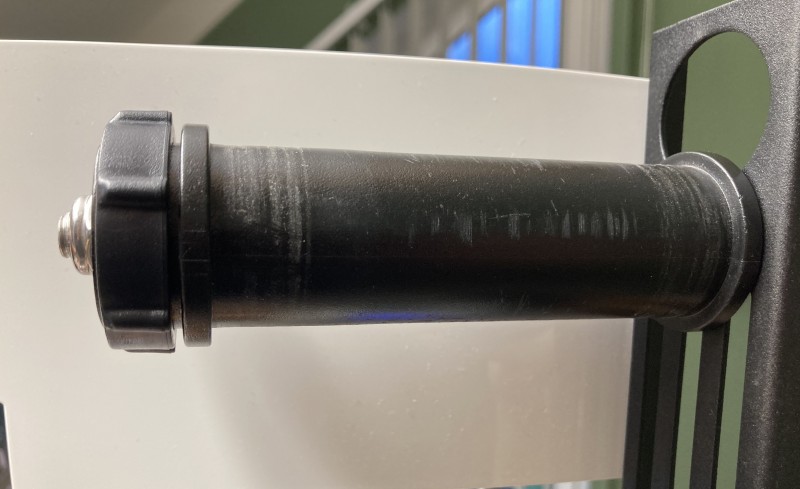

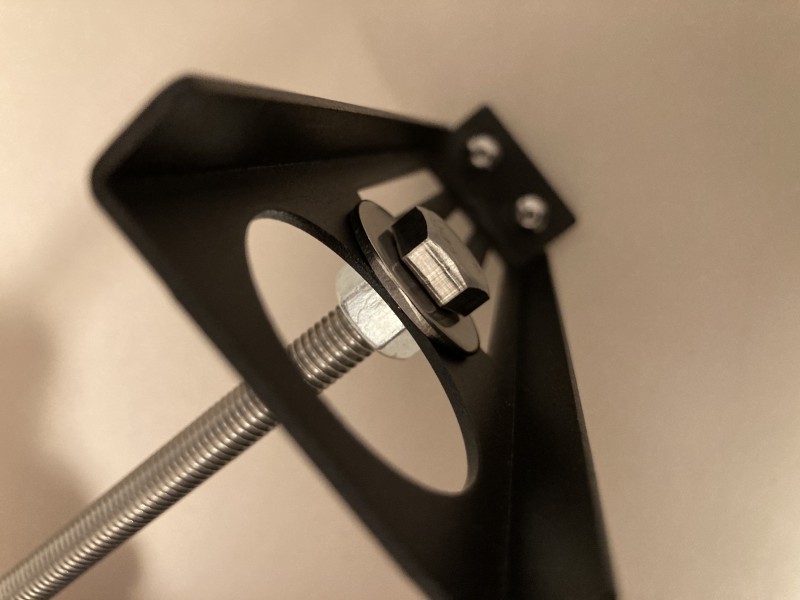

• Hình #6: Lắp khung đỡ và hoàn thiện. Đặt vòng đệm giữa đầu bu lông và khung đỡ, xiên qua khung đỡ và cố định bằng đai ốc thường. Bây giờ trượt ống vào bu lông và cố định mọi thứ bằng đai ốc tự khóa. Xong rồi (Hình #7)

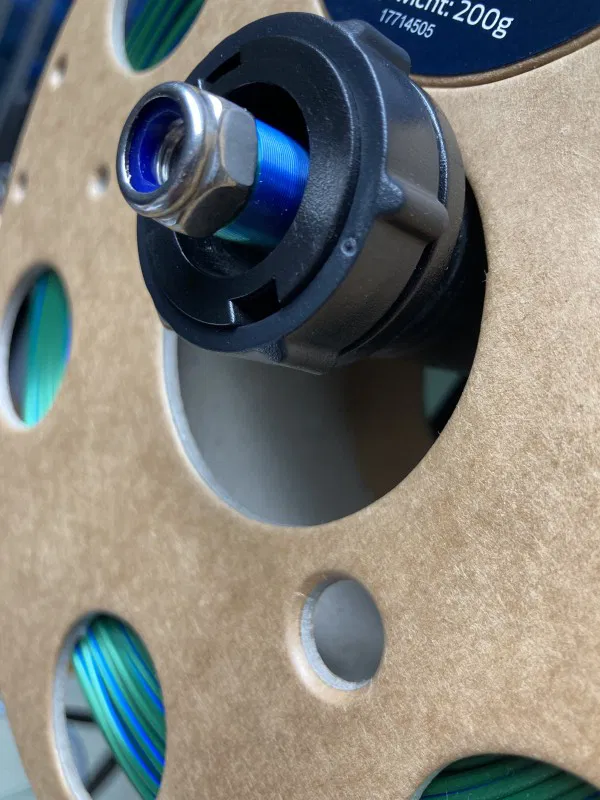

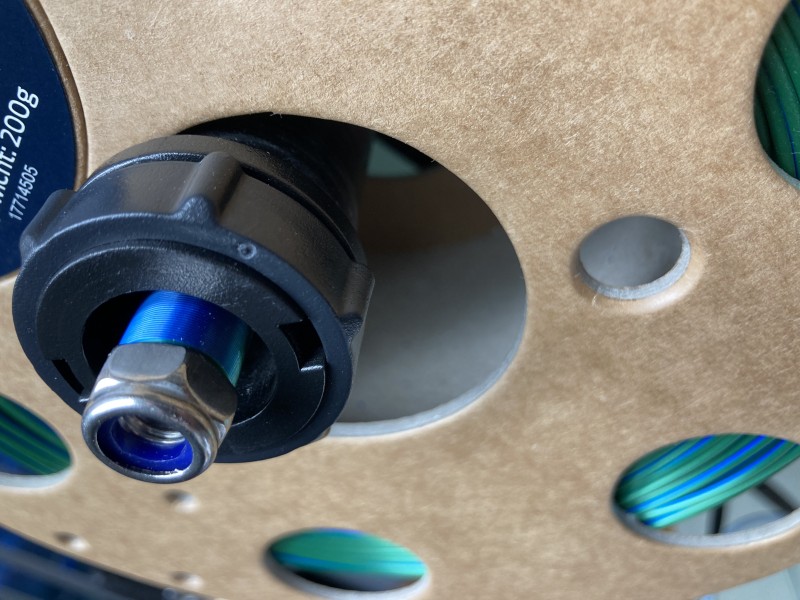

• Tùy chọn: (thêm ~15 phút in) Nếu bạn muốn ống không bị trượt, hãy in thêm cái WasherSpacerSpace và trượt nó vào bu lông trước khi lắp đai ốc cuối cùng (Hình #8)

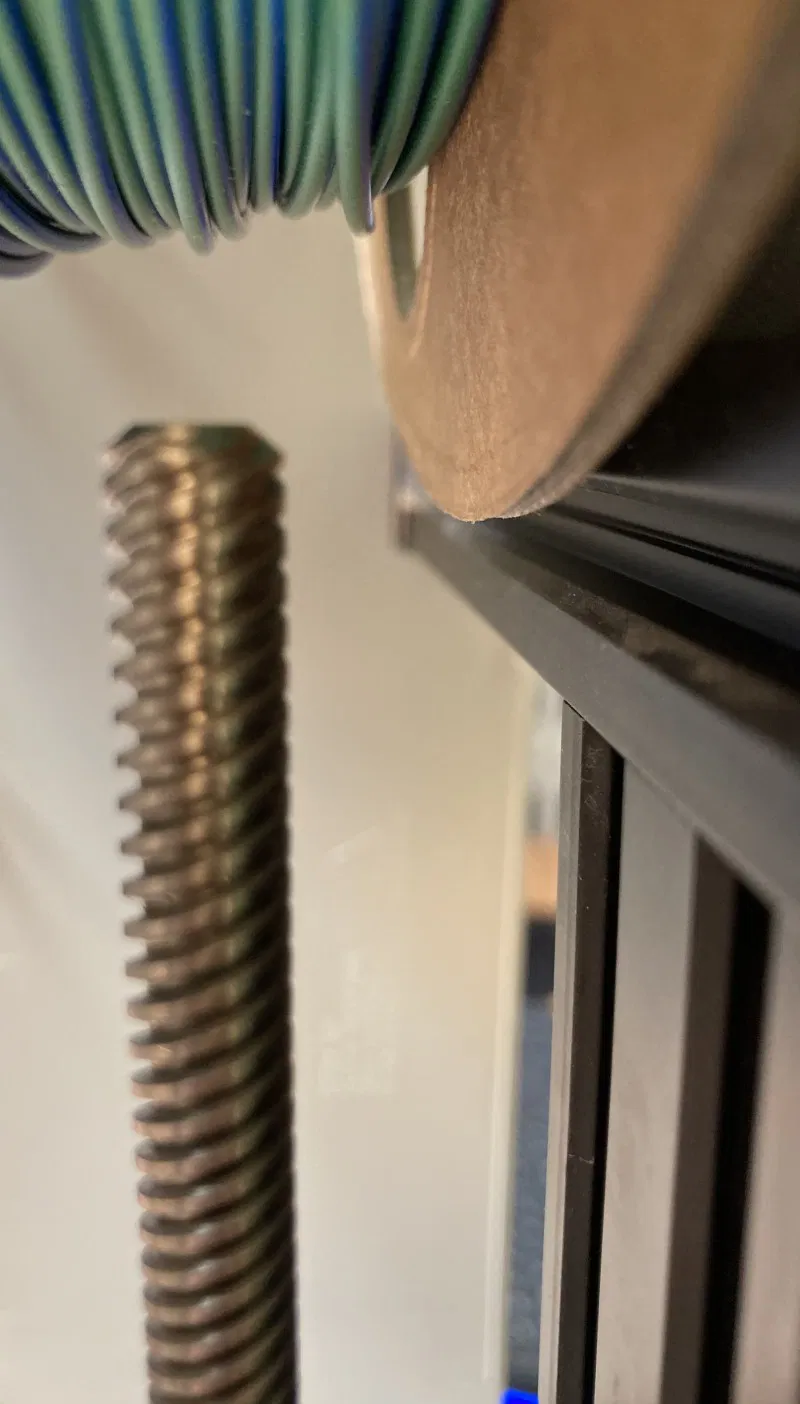

Nếu bạn lắp toàn bộ bộ phận này vào hết bên trái, sẽ có một hạn chế nhỏ do tận dụng lại khung đỡ ban đầu. Nó không đủ cao, nên một số cuộn dây lớn có thể chạm vào thanh ren khi trượt sang bên.

Hoặc là lắp nó vào giữa hơn, hoặc (đó là cái em đã làm) chỉ cần bẻ cong cái khung đỡ một chút để cuộn dây dựa vào đó.

Chúc in ấn vui vẻ.
