Giá đỡ giảm chấn cho PSU của E3D ToolChanger

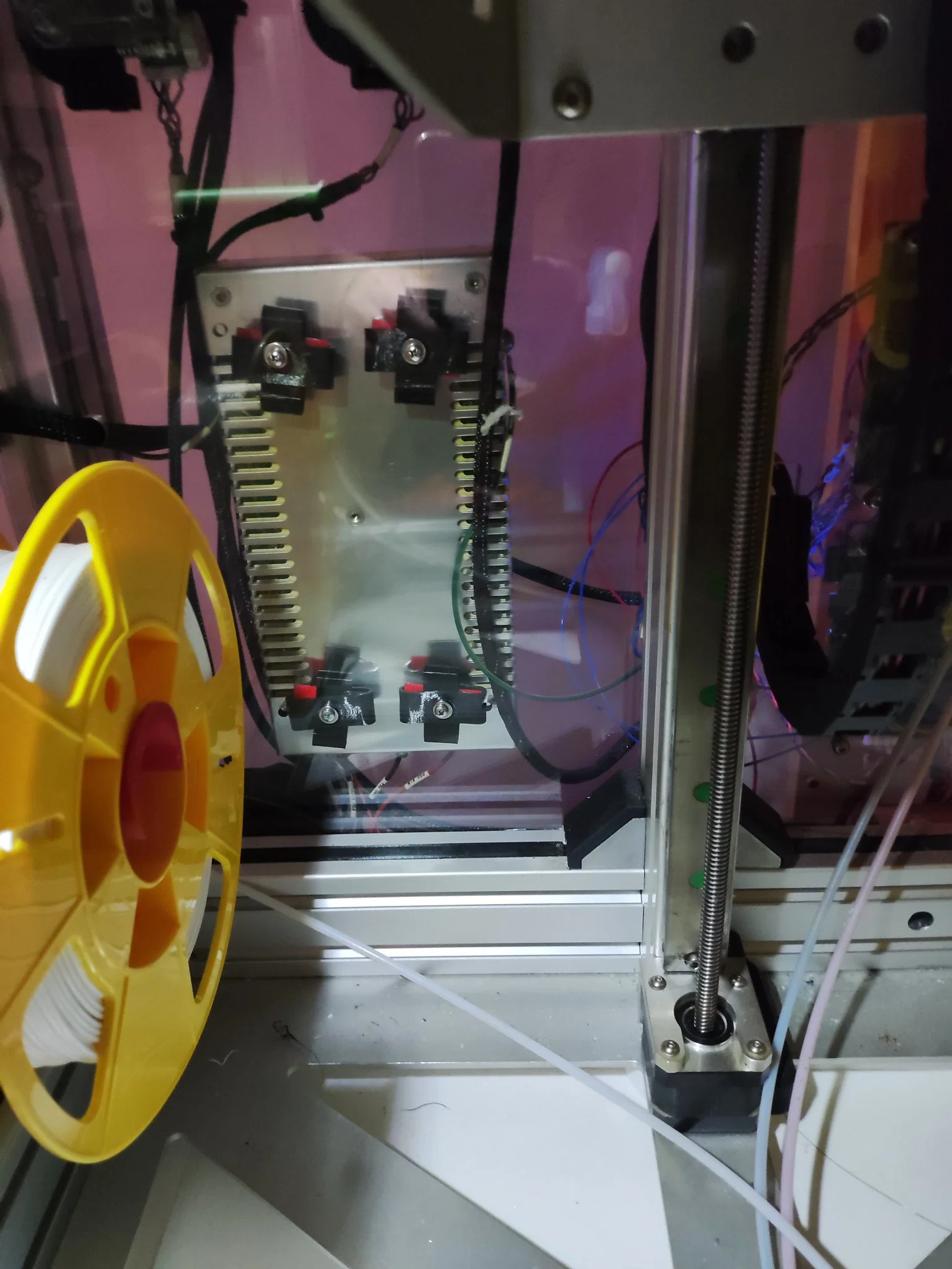

Khi in, ToolChanger của tôi đã phát ra rất nhiều tiếng ồn. Hóa ra tiếng ồn đến từ PSU (xem video). Tôi đã làm các giá đỡ giảm rung cho PSU để làm cho nó im lặng trở lại.

Tôi đã in các bộ phận giảm rung (A & B) bằng NinjaFlex, chiều cao lớp 0,2 mm, 3 đường tường, 3 lớp dưới và trên và 100% độ đặc. Các giá đỡ đai ốc tôi đã in bằng PLA.

Cài đặt:

• Nằm ToolChanger trên mặt trước của nó (cẩn thận với các công cụ khi làm điều này, nếu chúng quá nặng chúng sẽ rơi xuống)

• Tháo PSU

• Đặt Bộ phận Giảm rung B (màu cam) vào trong Bộ phận Giảm rung A (Màu đỏ)



• Vặn các bộ giảm rung (không có đai ốc) vào PSU bằng các vít mà nó được gắn vào TC

• Đặt các đai ốc M3 vào các Giá đỡ đai ốc và đặt chúng vào bên trong các bộ giảm rung, cố gắng căn giữa chúng càng nhiều càng tốt

• Sử dụng các đai ốc M4 và vít M3x12 để gắn các bộ giảm rung vào TC (bước này có thể khá khó chịu, có thể cần một chút chửi thề ;-))

In ấn:

• 4x Bộ phận Giảm rung A
• 4x Bộ phận Giảm rung B
• 4x Giá đỡ đai ốc

Phần cứng cần thiết:

• 4x Vít m3x12
• 4x Đai ốc m3
