Bộ điều chỉnh giường in 3D có nắp dễ dàng lắp đặt

Một phương pháp in ấn đơn giản sử dụng các linh kiện sẵn có để đơn giản hóa việc đặt các chồng shim dưới các hỗ trợ thép 8dia tiêu chuẩn. Bao gồm một nắp có thể chứa các shim cần thiết trên hỗ trợ kim loại tiêu chuẩn cho phép dễ dàng đặt giữa khung hỗ trợ và giường bằng cách sử dụng các bu lông tiêu chuẩn.

Tệp Fusion 360 được cung cấp để bạn có thể tùy chỉnh chiều cao của các shim.

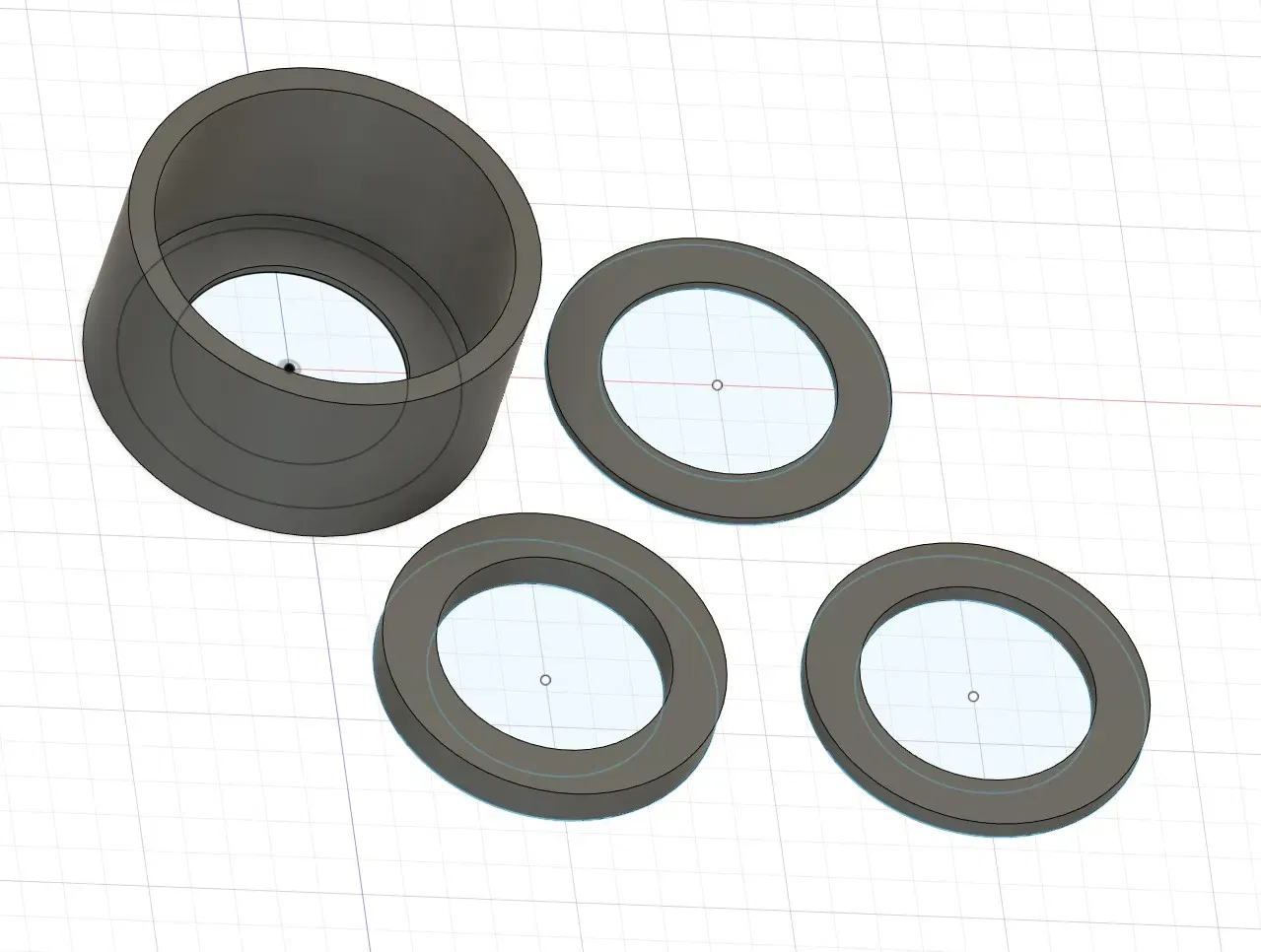

Tệp STL được cung cấp có

• 0.25mm Cap shim, các shim khác có thể được đặt bên trong cái này.
• 0.25mm shim
• 0.50mm shim
• 1.00mm shim
• Có thể thay đổi tệp Fusion 360 cho các shim của bạn
• Chỉ có giới hạn là chiều dài của các bu lông tiêu chuẩn.
• Nếu sử dụng nhiệt độ giường cao, hãy in bằng PETG hoặc ABS.

Tôi đã sử dụng các vòng đệm thép mỏng nhưng chúng rất khó lắp đặt, đặc biệt nếu cần nhiều hơn một cái. Các bước tôi đã sử dụng:

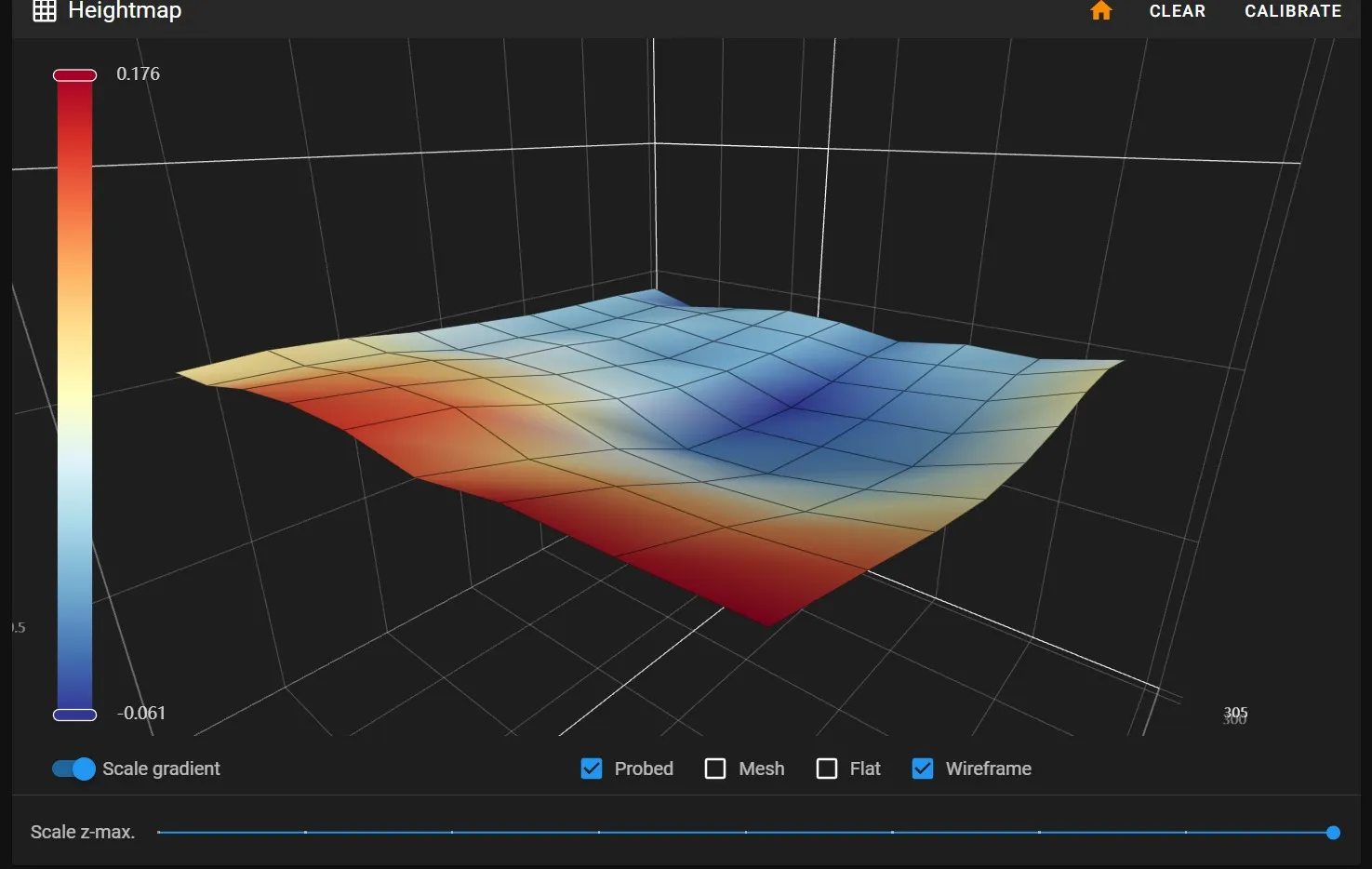

• Sử dụng các phép đo lưới ABL để kiểm tra mức độ giường và độ nghiêng của gantry. Klipper có cả Hiển thị Mức độ Giường và Độ nghiêng Vít có thể được sử dụng. Đối với Marlin, bạn sẽ cần đọc các hướng dẫn để trích xuất các bảng này.
• Kiểm tra và điều chỉnh độ nghiêng trung bình X Gantry bằng cách điều chỉnh các điểm dừng cơ học với các shim bằng băng dính sang một bên hoặc bên kia.
• Chọn một trong các hỗ trợ làm hình cơ sở và ước lượng các shim cần thiết. Tôi giữ nguyên 4 cái ở giữa và chỉ điều chỉnh 3 cái ở ngoài để giảm khoảng cách từ 1mm xuống <0.25mm.
• Lưu ý rằng do sự linh hoạt của khung giường, một thay đổi trên một hỗ trợ bên ngoài cũng sẽ áp dụng khoảng một nửa thay đổi trên hỗ trợ bên trong gần nhất và ngược lại.

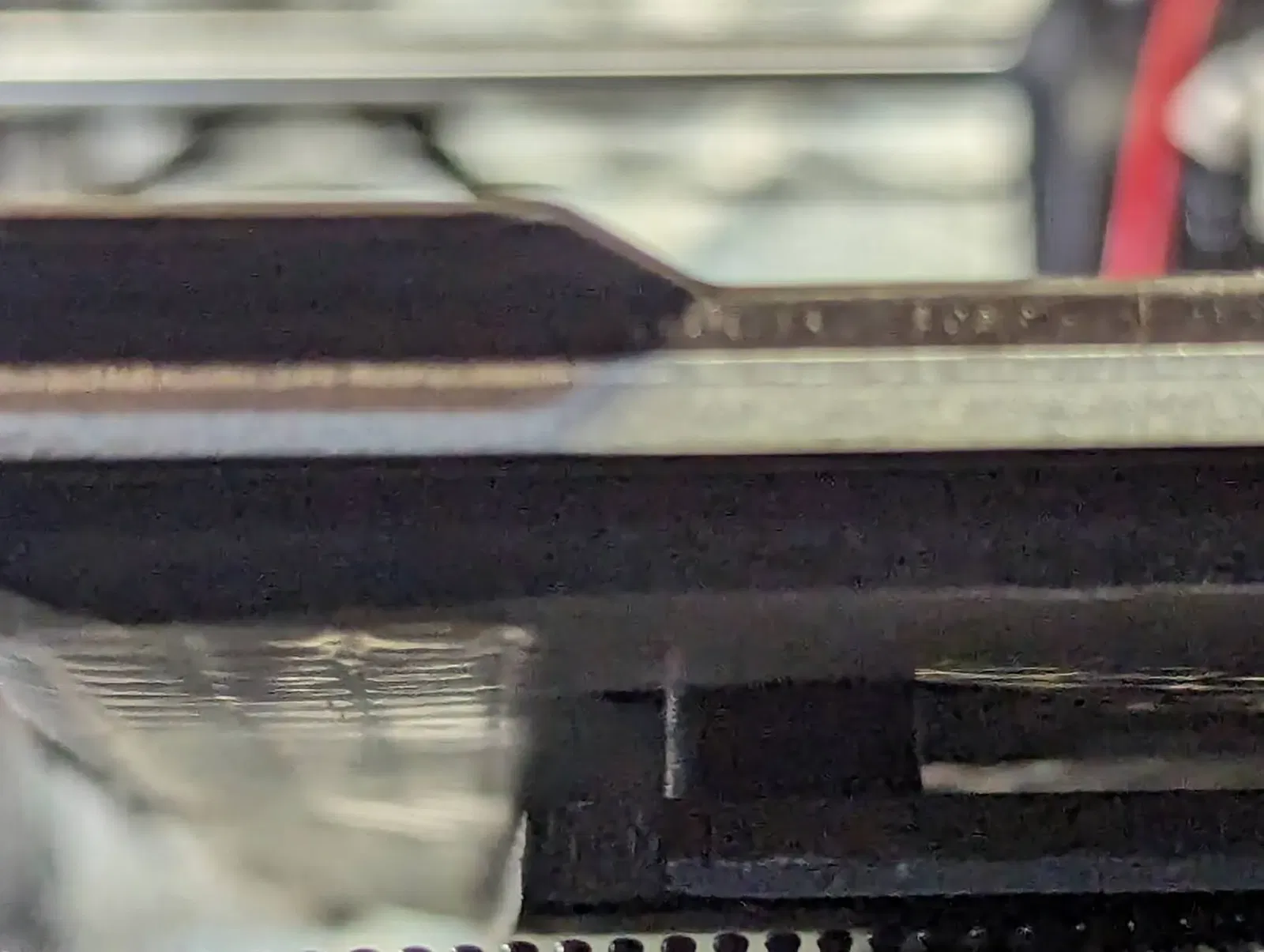

Điều này đủ gần để tạo ra các bề mặt phẳng tốt cho các mô hình lớn. Bạn không cần phải làm điều này cho các bản in thành công và các lớp đầu tiên vì, một cách tình cờ, phát hiện rằng ABL hoàn toàn có khả năng in thành công và bù đắp cho độ nghiêng gantry 5mm. Các shim và Spacer cũng sẽ không khắc phục được các đỉnh chiều cao cục bộ trên giường có thể ảnh hưởng đến các lớp hoặc sự phồng của bề mặt đen ngược mặc định. Nếu phát hiện giường mặc định của tôi có một nếp gấp mà tôi đã phải điều chỉnh bằng cách uốn cong cẩn thận và kiểm tra nó.

Cũng phát hiện rằng khung SV06+ cần phải đặt trên một bề mặt cứng và phẳng, nếu không khung có thể bị xoắn dẫn đến việc căn chỉnh không đáng tin cậy với các thanh trục x bị xoắn. Tôi nghi ngờ điều này có nghĩa là các bộ giảm chấn rung linh hoạt dưới khung cũng có thể làm trầm trọng thêm sự xoắn của khung.
