Khay giữa Prusa MK3.5/MK3.9/MK4 kiêm quản lý cáp (hỗ trợ bộ căng dây Y và vỏ Prusa)

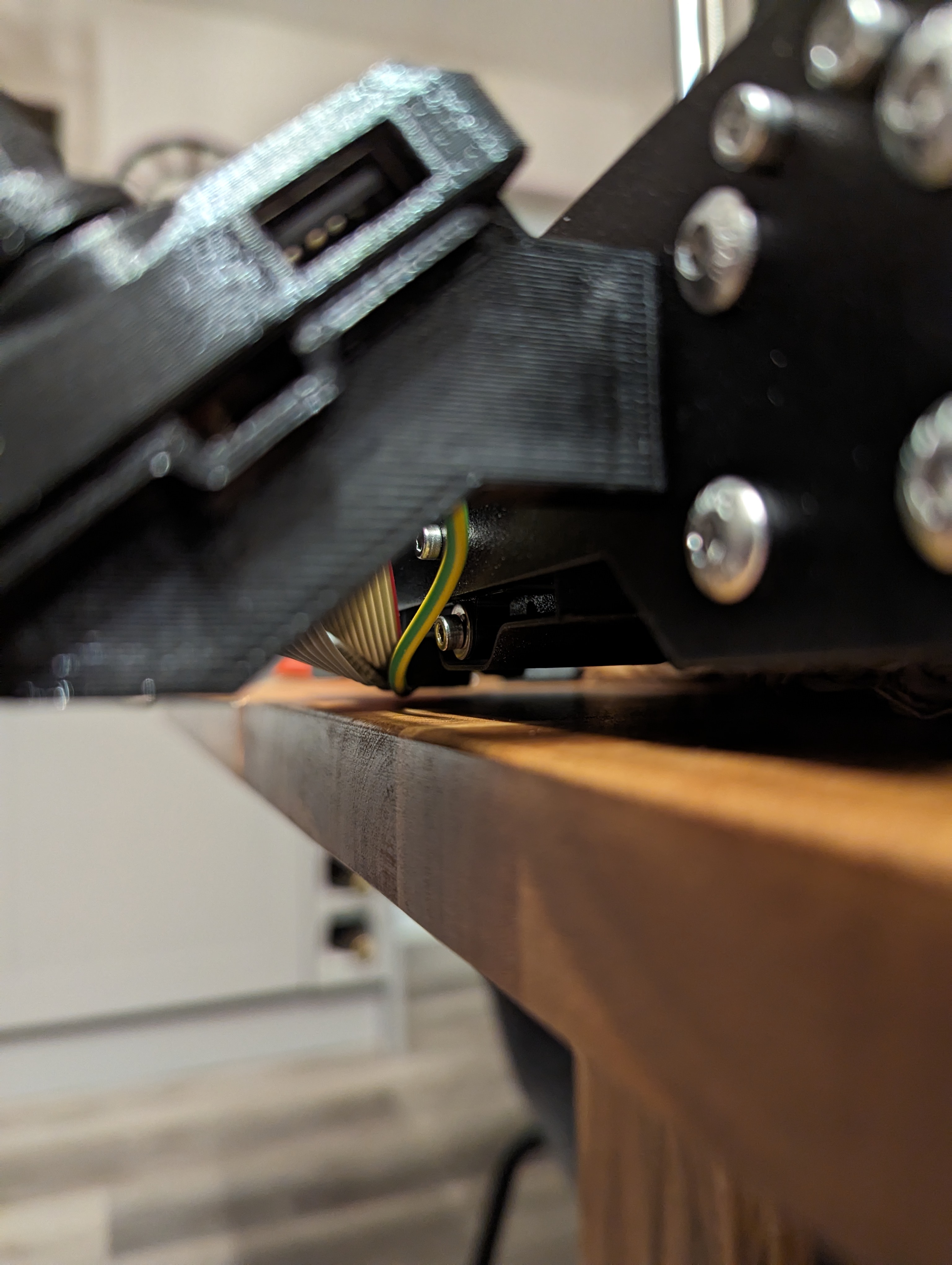

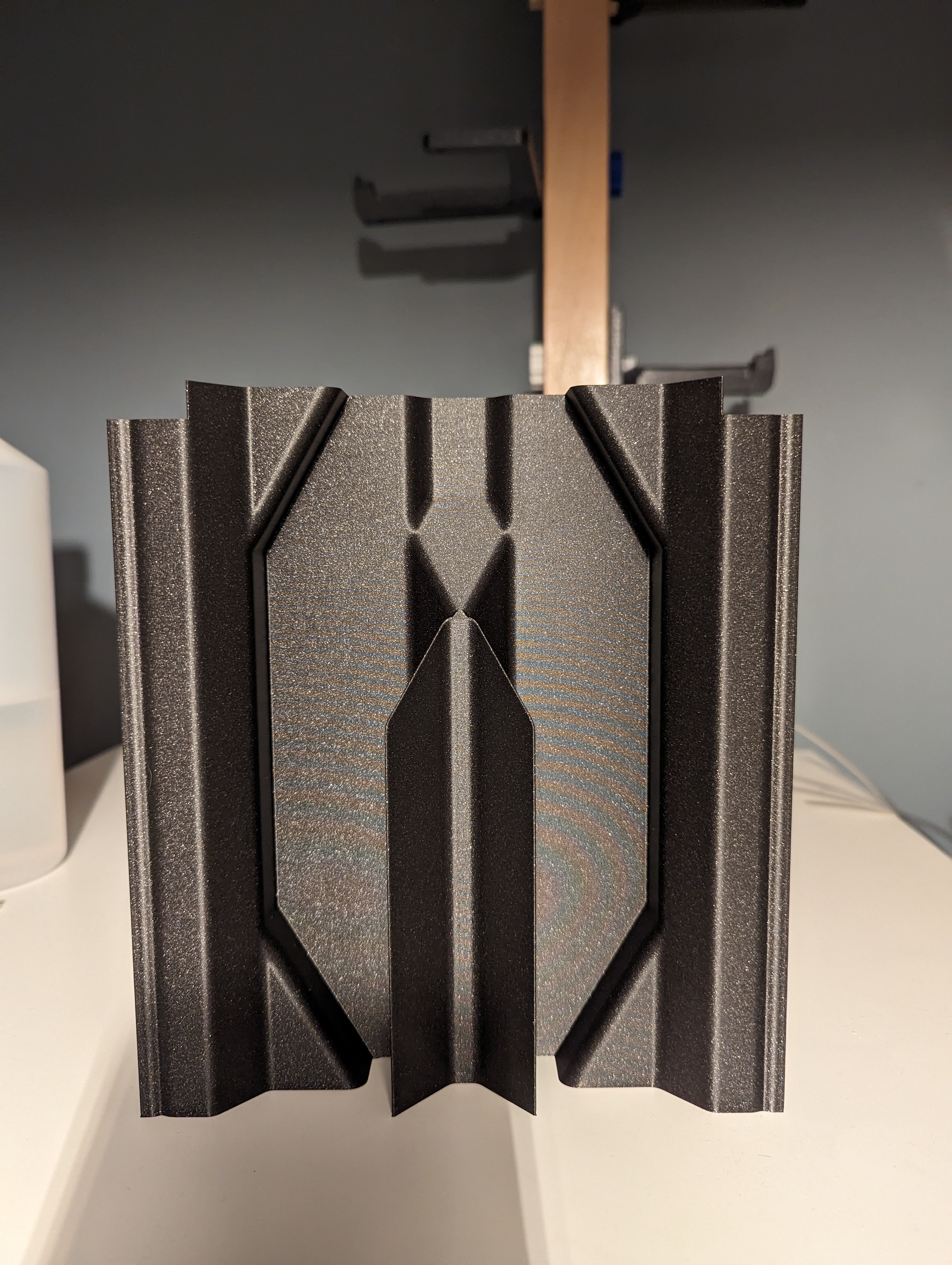

Để tiếp nối và hoàn thiện bộ vỏ Ultimate Prusa MK4 casing của mình, mình muốn tạo một cái khay ở giữa tương tự như cái cái cũ dành cho phiên bản MK3. Mình có xem qua cái vỏ che cáp này và muốn lấy thiết kế này làm cơ sở cho toàn bộ khay. Giống như vỏ che cáp ban đầu, mẫu này in theo chế độ "vase mode" không có đáy và được lắp bằng cách gài vào phần trên của thanh nhôm. Bản in này nhanh và không tốn nhiều vật liệu nhờ vậy. Tuy nhiên, nhược điểm là nó hơi khó lắp. Vì vậy, mình đã cố gắng ghi lại hướng dẫn lắp đặt một cách tốt nhất có thể bằng hình ảnh bên dưới. Cập nhật 27/10/2023: thêm tùy chọn khay thứ hai có các cánh ở giữa để bảo vệ dây curoa Y khỏi bất kỳ vật dụng nào bạn có thể muốn cất giữ trong khay. Xin cảm ơn rất nhiều vì ý tưởng tuyệt vời @WalesJames_959856. Cập nhật 19/01/2024: thêm phiên bản V2 của khay có khả năng bám chắc hơn vào rãnh thanh nhôm, một phần lõm để cải thiện khoảng hở cho bộ giữ bạc đạn Y và chỉnh sửa để khay hoạt động với bộ căng dây curoa Y này. Xin cảm ơn phản hồi có giá trị từ @b4de4nd và @grtych_1550209. Cập nhật 22/01/2024: thêm nhiều khoảng hở hơn cho phiên bản V2 để tối đa hóa khả năng tương thích với các bộ căng dây curoa Y khác nhau. Cập nhật 24/01/2024: thêm hai phiên bản mới để kiểm tra khả năng tương thích với dây cáp của máy in dùng vỏ bọc. Cảm ơn @BarryRobbins_1010240 đã chỉ ra sự cần thiết của một mẫu khác cho việc định tuyến cáp khác nhau và đã thử nghiệm các tệp cho mình. Cập nhật 24/04/2024: tăng khoảng hở cho dây curoa và thêm các phần bo tròn ở những chỗ đáy khay gần cáp LCD. Cảm ơn @Joekams_1568853 đã chỉ ra những vấn đề này và những mô tả rõ ràng đã giúp ích rất nhiều. Các tệp này hiện được liệt kê là V2.5. Mình cũng đã thêm khoảng hở bổ sung cho các phiên bản vỏ bọc (cũng được liệt kê là V2.5). Hướng dẫn lắp đặt 1. Tháo dây tóc và bất kỳ vật dụng lỏng lẻo nào khác khỏi máy in của bạn và tắt nguồn. 2. Lật máy in của bạn sang mặt úp xuống. 3. Lắp khay ở giữa từ phía dưới máy in, ở phía dây cáp, đảm bảo hai phần cắt ra hướng về phía trước máy in. 4. Kiểm tra xem dây rút ở phía sau khay có nằm gọn trong rãnh vỏ che không. 5. Ở phía còn lại của khay, đảm bảo nó đi qua giữa hai bu lông như hình minh họa. Việc này có thể hơi khó khăn và đòi hỏi bạn phải uốn cong khay để ép nó vào giữa các bu lông. Để dễ dàng hơn, bạn có thể tháo hai giá đỡ màn hình phía trên thay vì phải luồn khay vào giữa chúng (cảm ơn @imprimador_1127382 vì khám phá này). 6. Bây giờ hãy gài mặt này của khay vào rãnh thanh nhôm phía trên và ấn mạnh để đảm bảo nó khít và phẳng dọc theo toàn bộ chiều dài. 7. Giờ mới là phần khó. Lắp mặt còn lại cũng tương tự như mặt đầu tiên, ngoại trừ việc có vẻ như nó sẽ không vừa. Tuy nhiên, vì khay này được in bằng "vase mode" nên nó khá linh hoạt (xem hình). Chúng ta tận dụng điều này bằng cách uốn cong khay để có thể lắp cạnh khay vào phía trên thanh nhôm như trước. 8. Lại kiểm tra xem dây rút có nằm trong rãnh vỏ che không và khay có nằm giữa hai bu lông như trước không. 9. Bây giờ hãy gài mặt này của khay vào rãnh thanh nhôm phía trên và ấn mạnh để đảm bảo nó khít và phẳng dọc theo toàn bộ chiều dài. 10. Kiểm tra xem phần lõm của khay có sát với mặt trước của khung máy không. 11. Cuối cùng, kiểm tra xem bàn in có va chạm với vỏ che không và tận hưởng thành quả khay mới của bạn.
