Giá đỡ quạt làm mát cho vỏ điện tử Prusa Mini

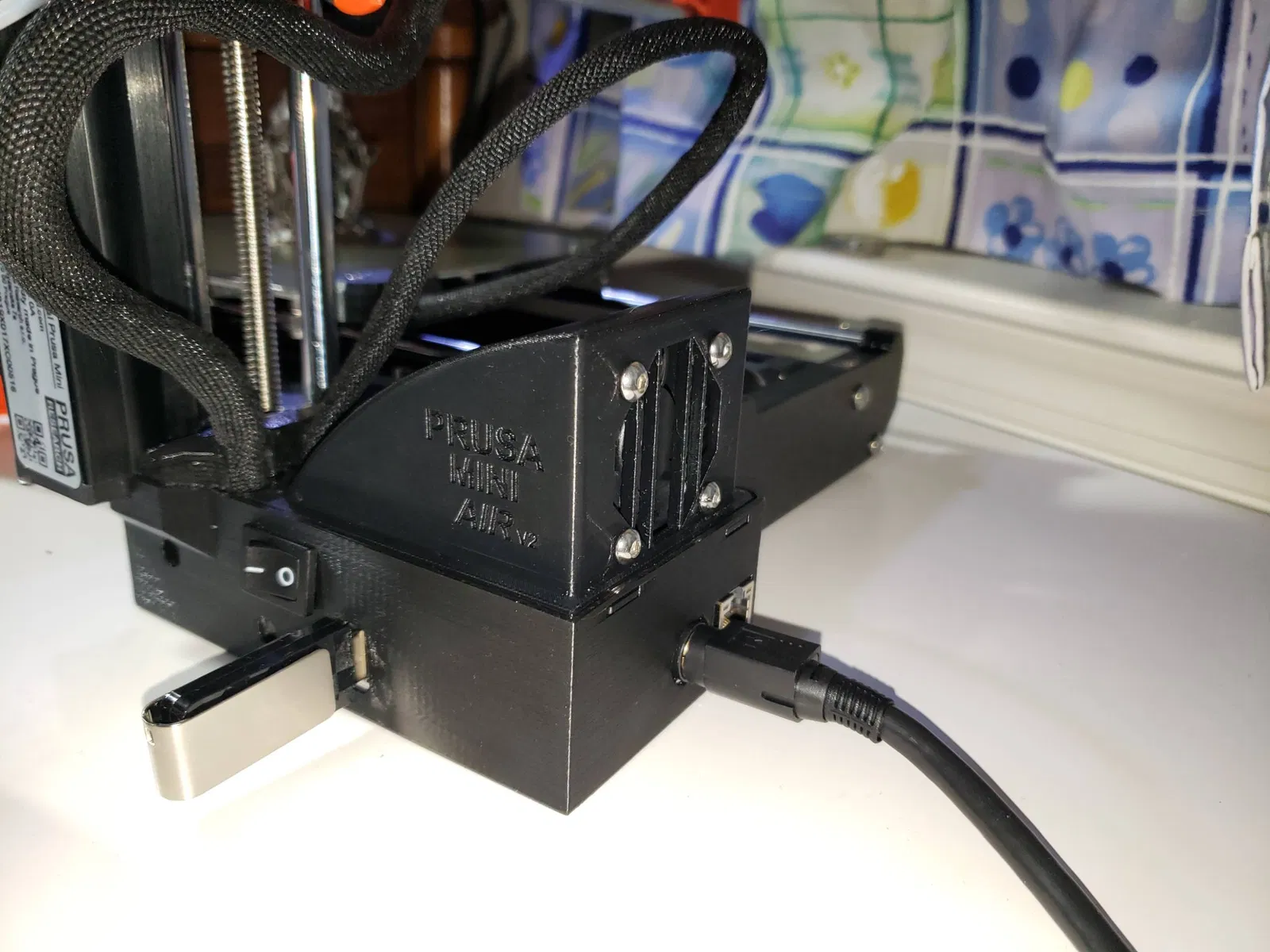

Đây là một sự điều chỉnh cho nắp trên của vỏ điện tử/bo mạch điều khiển Prusa Mini để thêm một quạt làm mát 4010. Sự điều chỉnh này sẽ cung cấp làm mát không khí chủ động để giúp giữ mọi thứ mát mẻ, đặc biệt là trong các bản in dài (trên 18 giờ) trong môi trường nóng. Điều này cũng loại bỏ các "lỗ" có trong nắp trên gốc, vì vậy có ít khả năng hơn cho các mảnh vụn sợi nhỏ và những thứ tương tự rơi vào bên trong.

Quan trọng: Việc thêm một quạt như thế này sẽ yêu cầu kết nối vào đường điện. Đừng làm điều này nếu bạn không quen thuộc với sự điều chỉnh như vậy. Điều này được thực hiện hoàn toàn dưới rủi ro của bạn.

Phần cứng bổ sung cần thiết:

• 1x quạt 4010. Đây có thể là quạt 12v nhưng bạn sẽ cần một bộ chuyển đổi buck để giảm từ 24v. Tôi đang sử dụng một quạt Sunon 12V với một bộ chuyển đổi buck dựa trên MP1584EN để giảm xuống 9v để có được sự cân bằng tốt giữa luồng không khí và tiếng ồn.
• 4x vít và đai ốc M4x16.
• Bộ chuyển đổi giảm/buck nếu bạn không sử dụng quạt 24v.
• Mini fuse tap (xem fuse tap ô tô, hãy chắc chắn lấy một mini tap) để kết nối vào nguồn điện. Bạn có thể thử một cách khác để lấy điện, nhưng đây là một trong những cách dễ nhất.

Cấp nguồn cho quạt:

Cầu chì sẽ cung cấp điện cho phía dương. Sử dụng một trong các vít trên bo mạch để lấy phía âm. Đối với phía dương, bạn có thể sử dụng một mini fuse tap. Vui lòng tìm hiểu cách sử dụng một tap như thế này nếu bạn không quen thuộc. Đối với phía âm, sử dụng một đầu nối đầu tròn để kết nối đúng cách với vít/bên âm. Nếu bạn đang sử dụng một bộ chuyển đổi giảm/buck, hãy đặt điện áp TRƯỚC khi kết nối quạt. Tôi cũng khuyên bạn nên thu nhỏ nhiệt toàn bộ bộ chuyển đổi buck để không có khả năng xảy ra chập điện.

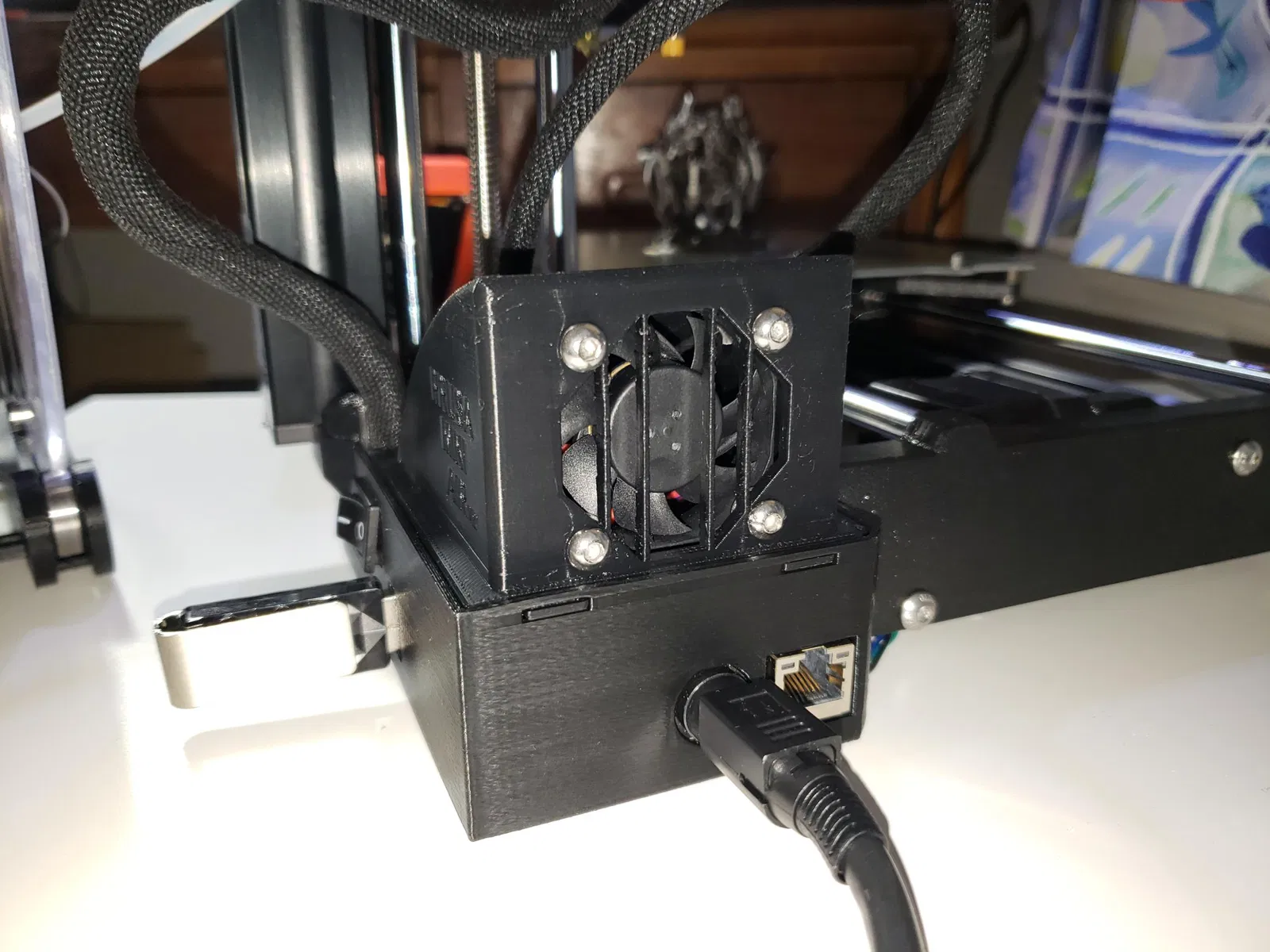

Gắn quạt theo cấu hình đẩy sao cho không khí được đẩy vào trong vỏ. Có các lỗ thông gió ở dưới cùng của vỏ gốc cùng với các lỗ cho cổng USB sẽ cho phép không khí thoát ra một cách tốt.

Hướng dẫn in

In cái này bằng PETG để phù hợp với các phần in khác trên Prusa Mini.
