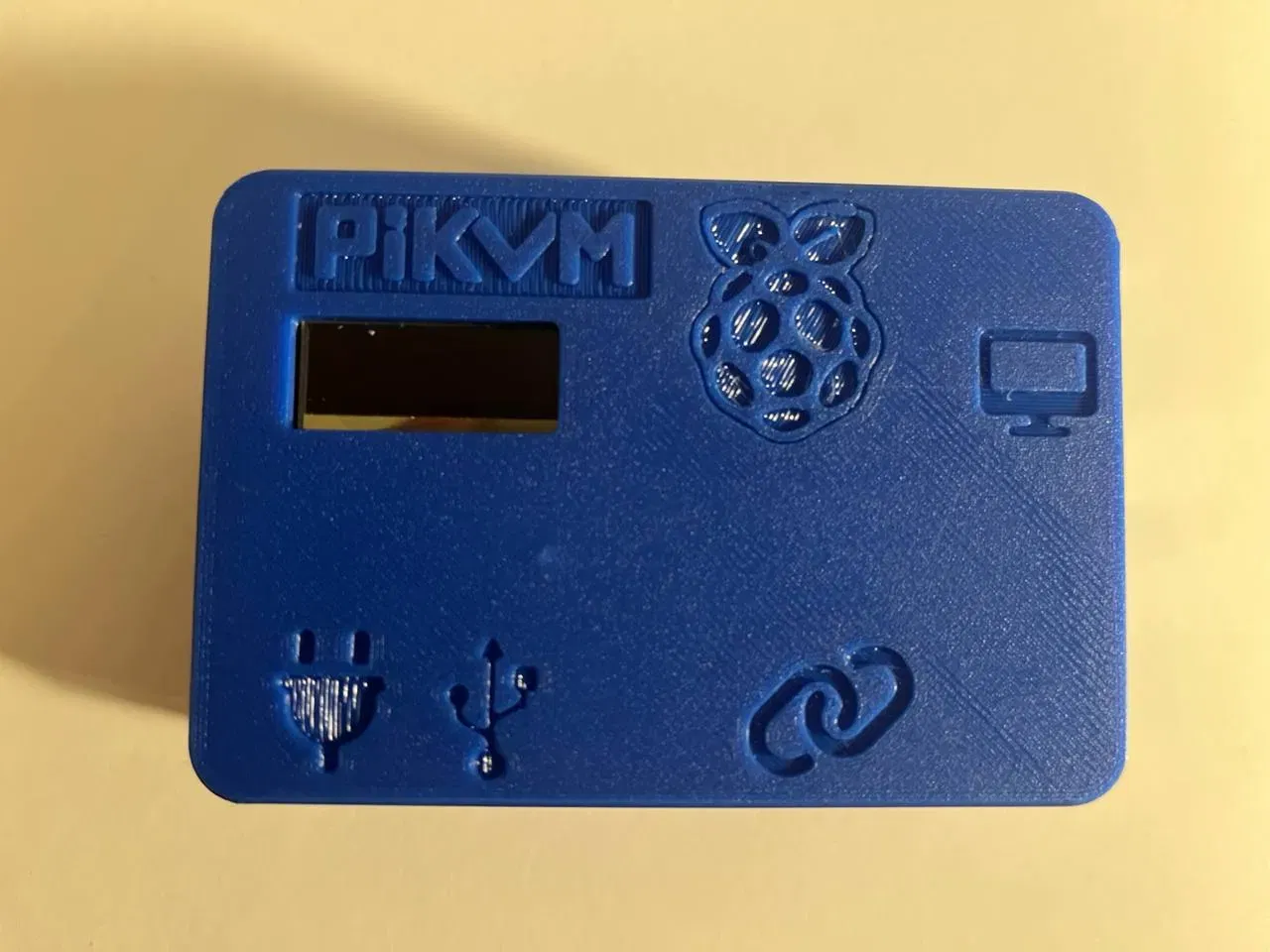

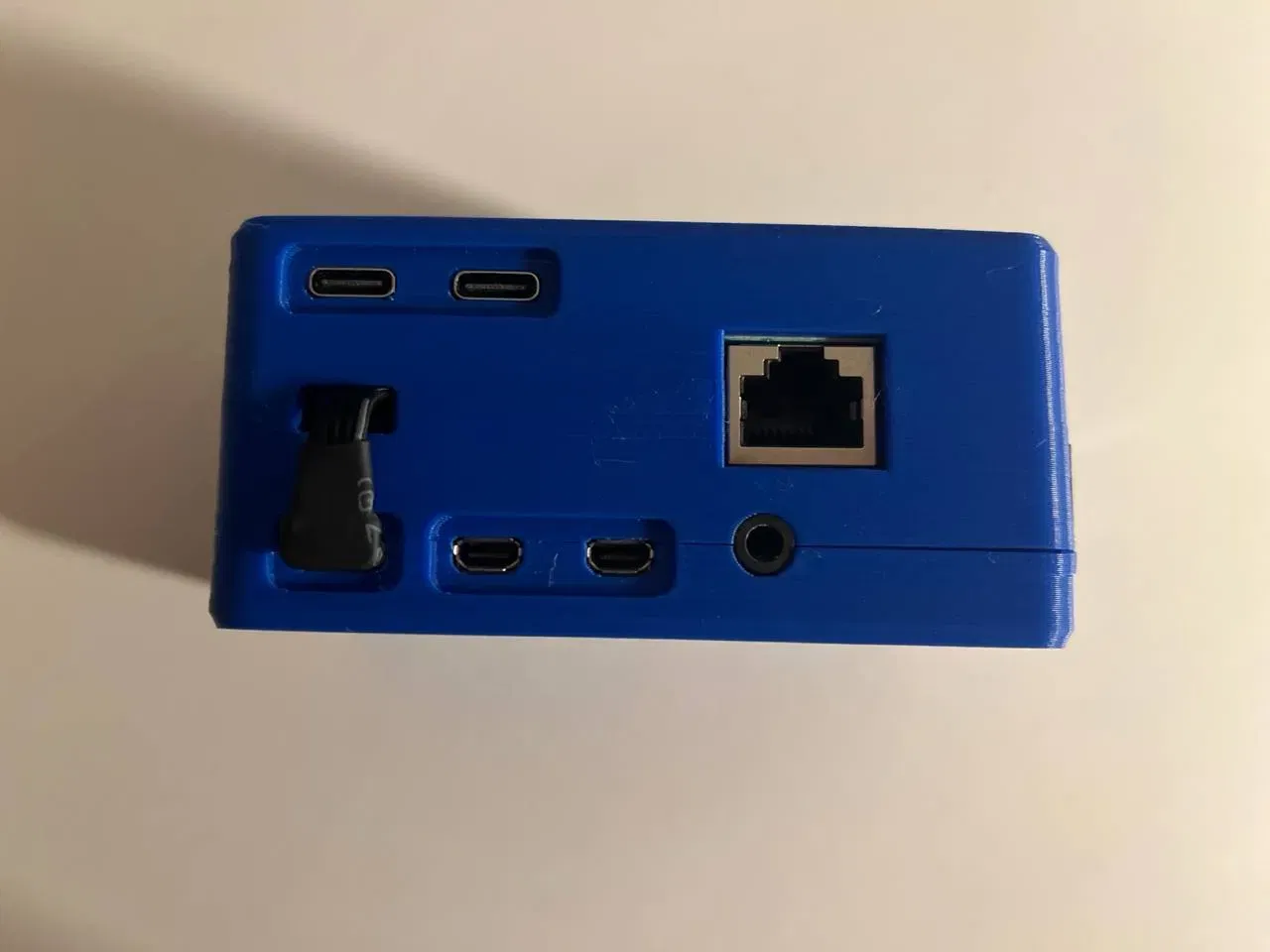

Vỏ PiKvm với kết nối RJ45 ATX và màn hình OLED

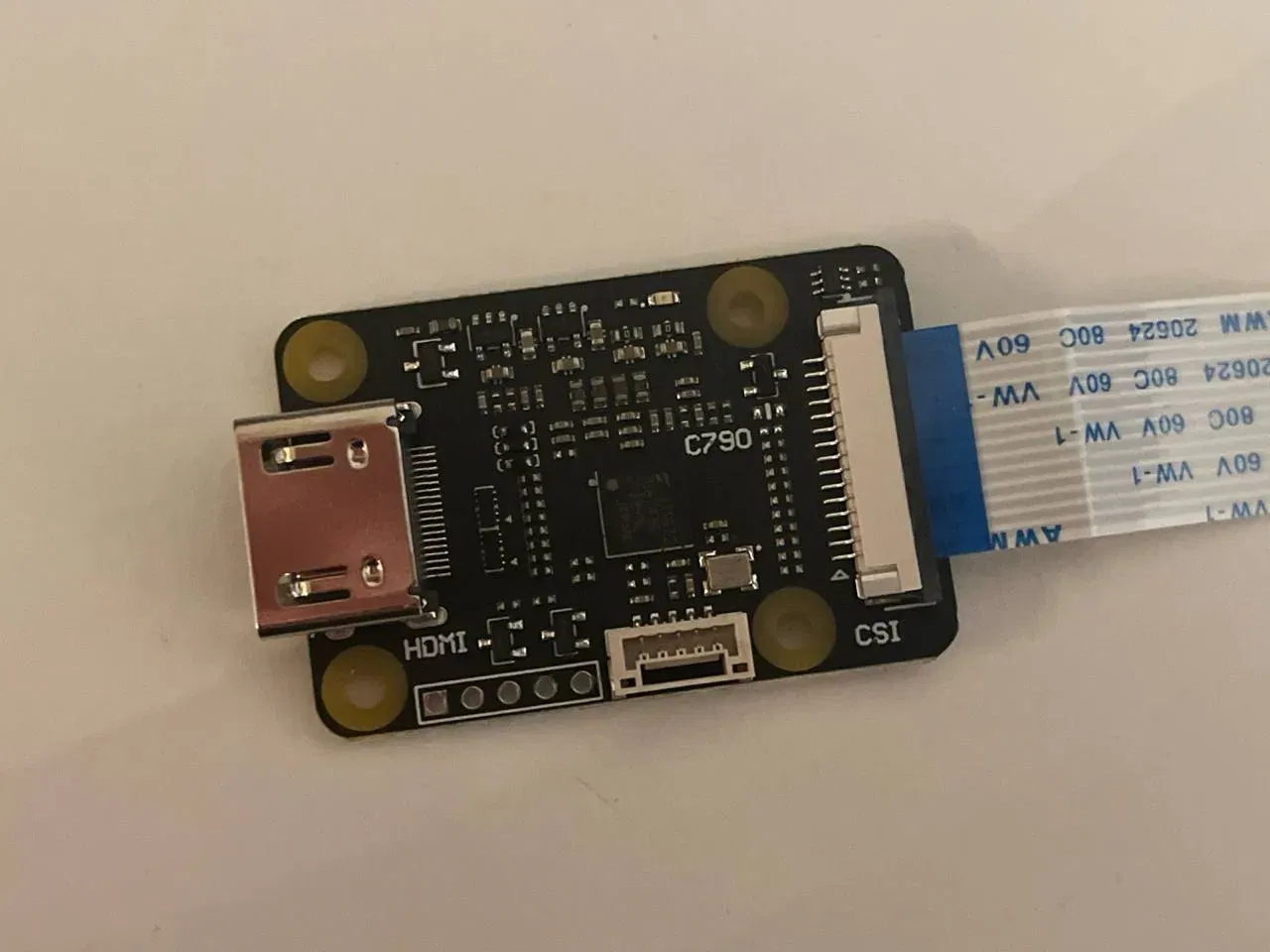

DISCLAIMER: Điều này không dễ dàng để xây dựng. Bạn cần hiểu biết về điện tử, Linux và kỹ năng hàn cơ bản. Mô tả này cũng không phải là một hướng dẫn tuyệt vời. Nếu bạn không hiểu những gì bạn đọc, điều này không dành cho bạn. Xin lỗi. Vui lòng xem tài liệu chính thức: https://docs.pikvm.org/v2/ Tôi đã sử dụng các bộ phận sau: - C790

• Bộ chia USB-C (xem ảnh)
• Một số bảng phá RJ45 màu xanh (xem ảnh)
• OLED i2c 128x32
• Một số vít nhỏ

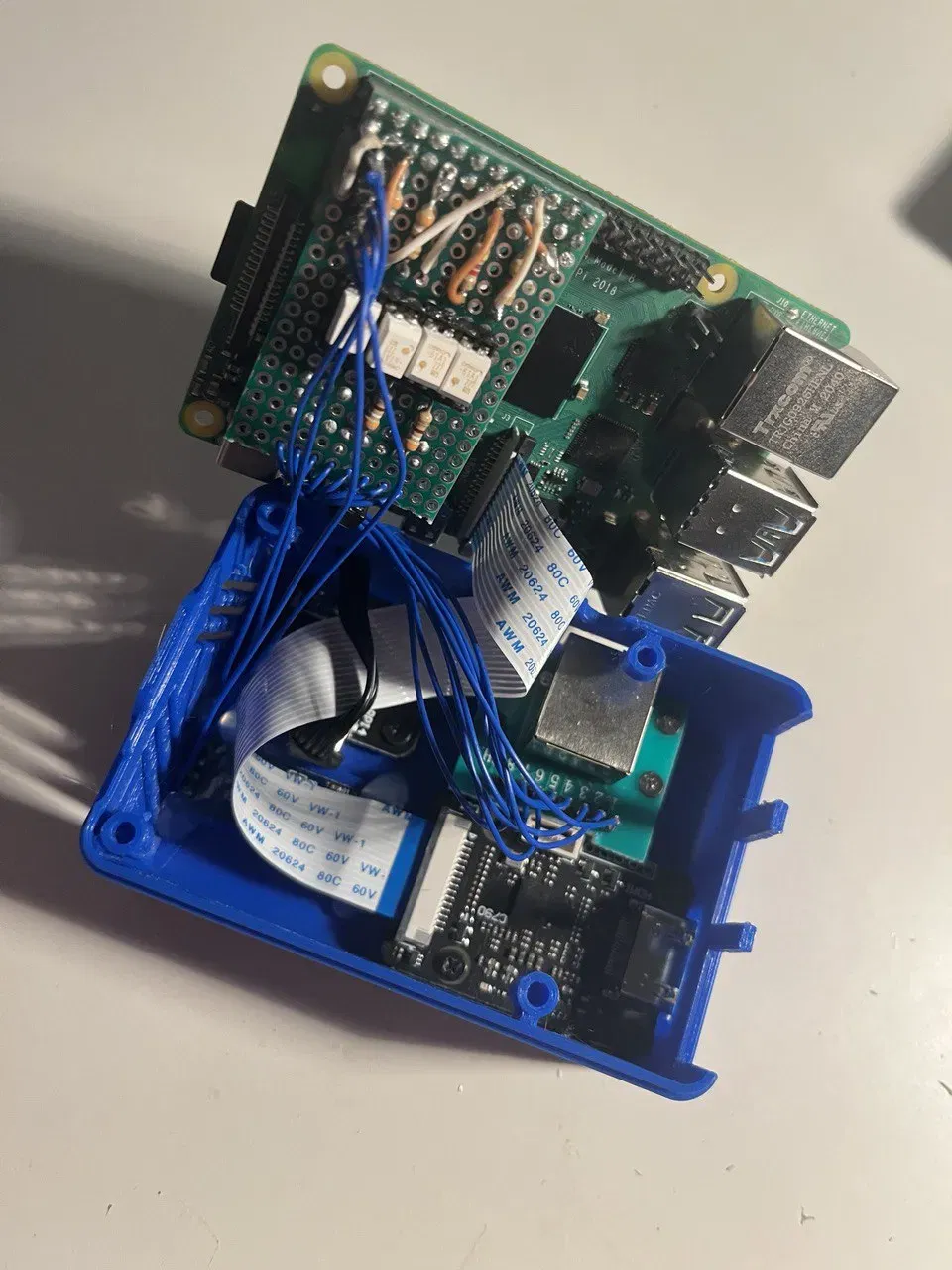

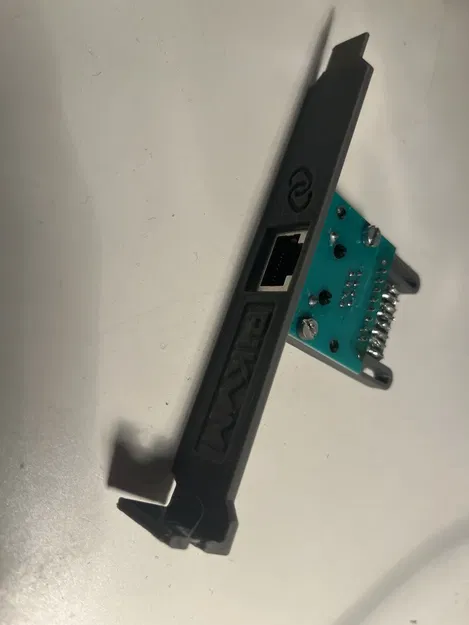

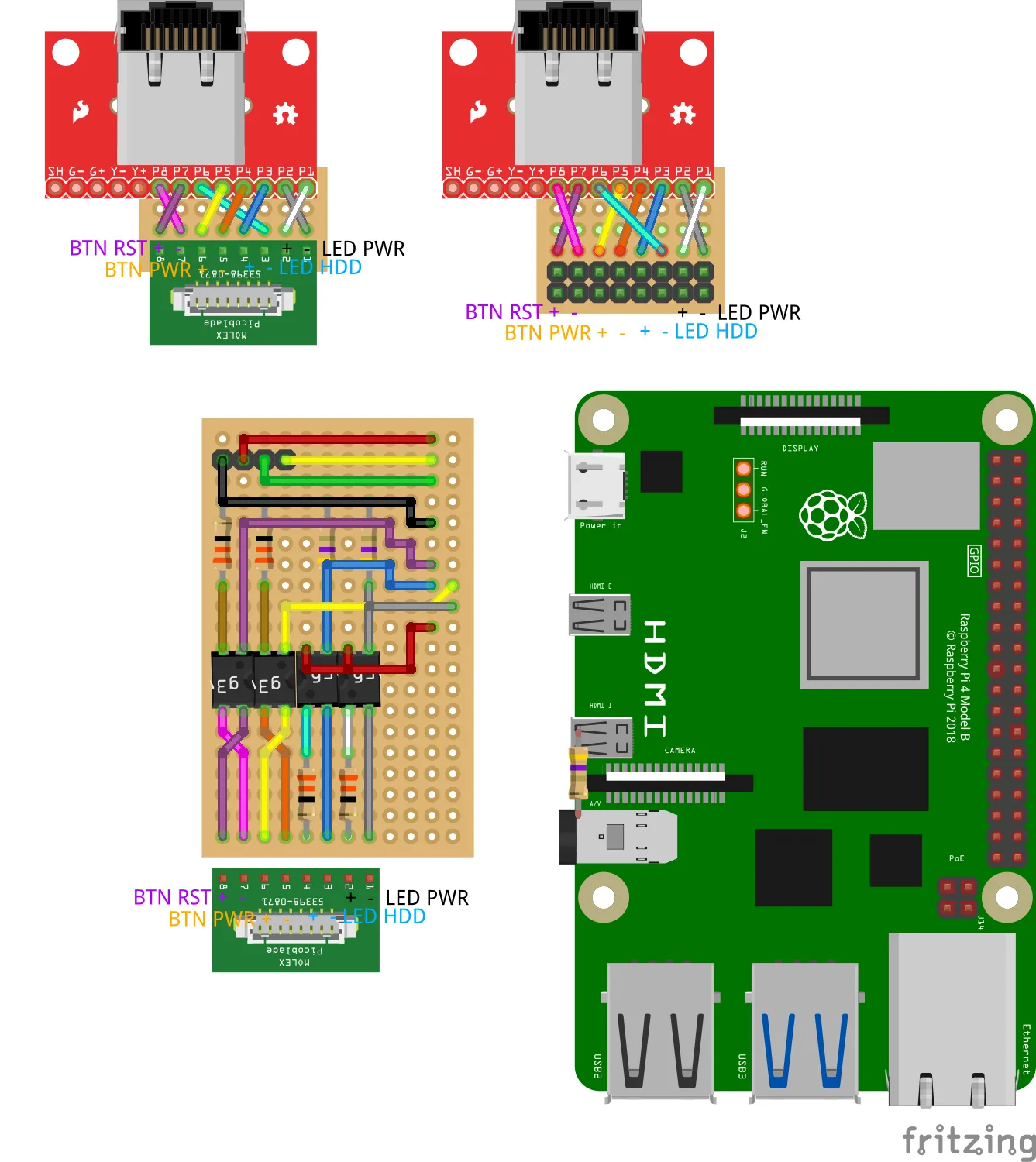

• Một cáp USB-C rất mỏng (xem ảnh) Tôi đã mua tất cả những thứ này trên AliExpress, các danh sách ở đó đang thay đổi nhanh chóng, vì vậy tôi sẽ không cung cấp bất kỳ liên kết nào. Nếu có sự quan tâm, tôi có thể xuất bản các phiên bản logo đa màu. Ban đầu nó được thiết kế cho đa màu. Bạn sẽ tìm thấy sơ đồ tôi đã sử dụng và hình ảnh của các thành phần trong thư mục bổ sung. Bạn cần cắt một chút phần RJ45 Breakout để nó vừa vặn bên cạnh C790. Kết nối RJ45 PCIE nên tương thích với phiên bản gốc. PCIE Insert được remix từ: < Vỏ Raspberry Pi 4 được remix nặng từ: <https://www.f3d.vn/3d-model/156542-vo-va-gia-do-raspberry-pi-4-model-b-malolo-khong-vit-khop-noi ### OLED Vào chế độ ghi rw Thêm dtparam=i2c_arm=on vào /boot/config.txt Thêm i2c-dev vào /etc/modules-load.d/raspberrypi.conf Sau đó khởi động lại pacman -S i2c-tools i2cdetect -y 1 bật OLED: rw systemctl enable --now kvmd-oled ro Xem thêm thông tin về OLED: https://github.com/mjpcomp/pikvm-srepac-oled/blob/main/usr/bin/kvmd-oled.srepac
