Vỏ và Giá đỡ Raspberry Pi 4 Model B Malolo không vít/khớp nối

Xin lưu ý: Đây là phiên bản điều chỉnh từ vỏ Raspberry Pi 3 của tôi () mà tôi đã sửa đổi để phù hợp với Raspberry Pi 4. Tôi chưa sở hữu Raspberry Pi 4. Tuy nhiên, người dùng Haz1 trên Thingiverse (https://www.thingiverse.com/Haz1/about) đã kiên nhẫn in nhiều phiên bản vỏ và gửi cho tôi hình ảnh để kiểm tra độ vừa vặn. Xin cảm ơn Sebastian :-). Vì tôi chưa in mô hình này nên các hình ảnh chỉ bao gồm một vài bản render. Nếu bạn muốn xem nó trông như thế nào khi in, vui lòng xem phiên bản Raspberry Pi 3 (). Nó giống hệt nhau nhưng có một vài khác biệt do bố cục bo mạch khác của Raspberry Pi 3. Đã có rất nhiều vỏ Raspberry Pi trên mạng và điều cuối cùng chúng ta cần là thêm một cái nữa... ừ thì - tôi đã tạo ra một cái vậy... bởi vì tôi muốn và tôi đã có rất nhiều niềm vui khi làm điều đó :-). Tôi đã cố gắng đạt được các tính năng chính sau: Dễ in mà không cần hỗ trợ (không có phần nhô ra quá dốc hoặc các cầu nối dài và các thứ khác).

• Lớp trên và lớp dưới có thể in trên bề mặt in (vì vậy tôi có thể tận dụng tối đa tấm in có kết cấu/bột phủ tuyệt vời mà tôi mới mua).
• Không cần vít hoặc keo (khớp nối).
• Thiết kế mỏng/nhỏ gọn.
• Thông gió chấp nhận được mà không cần quạt.
• Thiết kế đẹp (rất chủ quan - tôi biết).
• Tôi cũng muốn có một giá đỡ để đặt nó lên. Tôi đã thử nghiệm phiên bản Raspberry Pi 3 với chiều cao lớp 0.2mm và 0.1mm. Cả hai đều hoạt động tốt nên các cài đặt này cũng sẽ hoạt động cho phiên bản Pi 4. Tôi khuyên bạn nên sử dụng PETG để chịu nhiệt tốt hơn. Nếu bạn có bất kỳ câu hỏi, đề xuất hoặc yêu cầu nào, đừng ngần ngại cho tôi biết. ### Thiết kế Có một số thiết kế khác nhau cho mặt trên và mặt đáy ### Đáy * Thiết kế cơ bản không có lỗ thông gió
• Lỗ thông gió hình lục giác
• Khe thông gió hình khe đơn giản

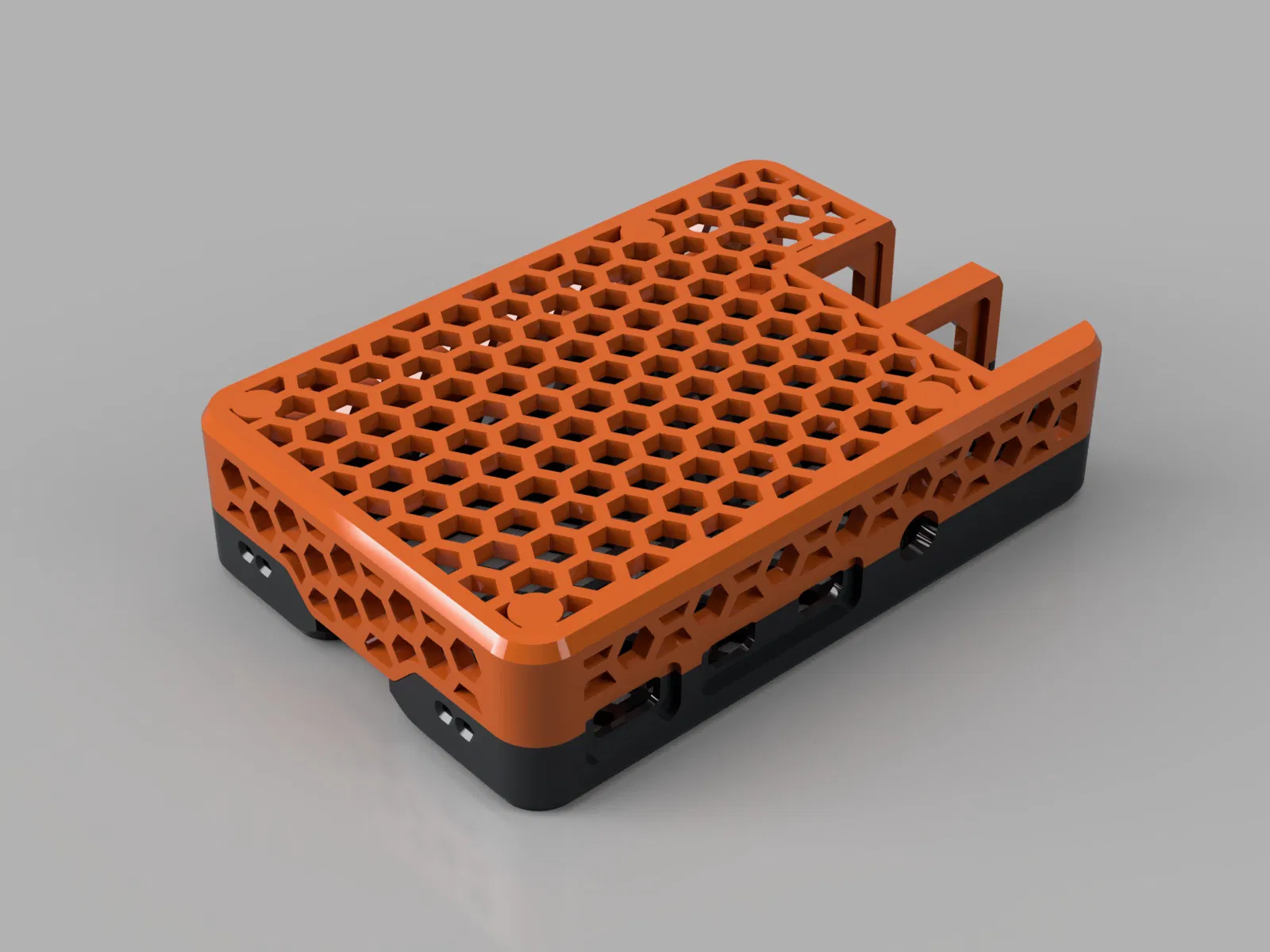

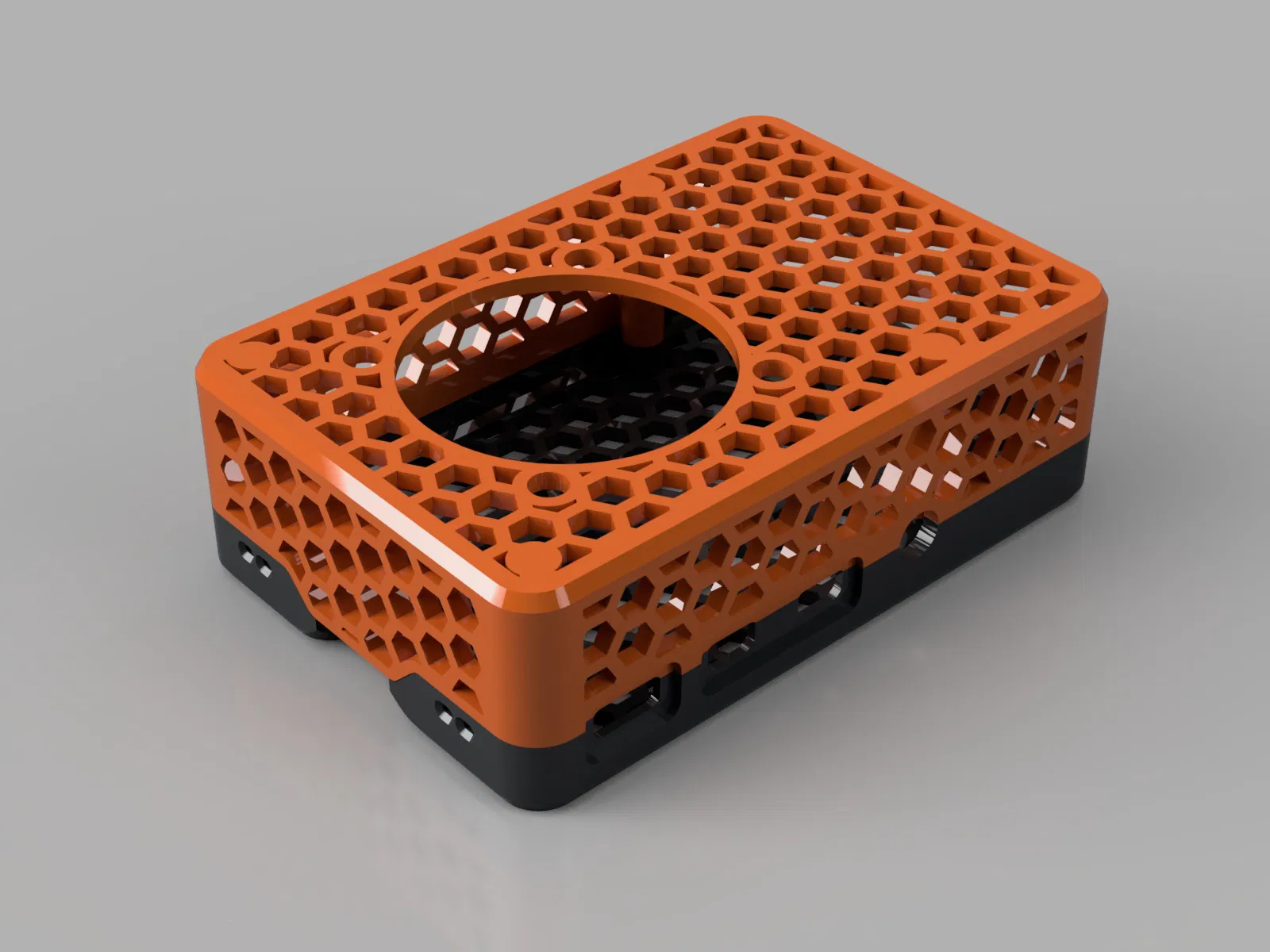

• Lưới hình lục giác bao phủ toàn bộ đáy ### Mặt trên * Thiết kế cơ bản không có lỗ thông gió

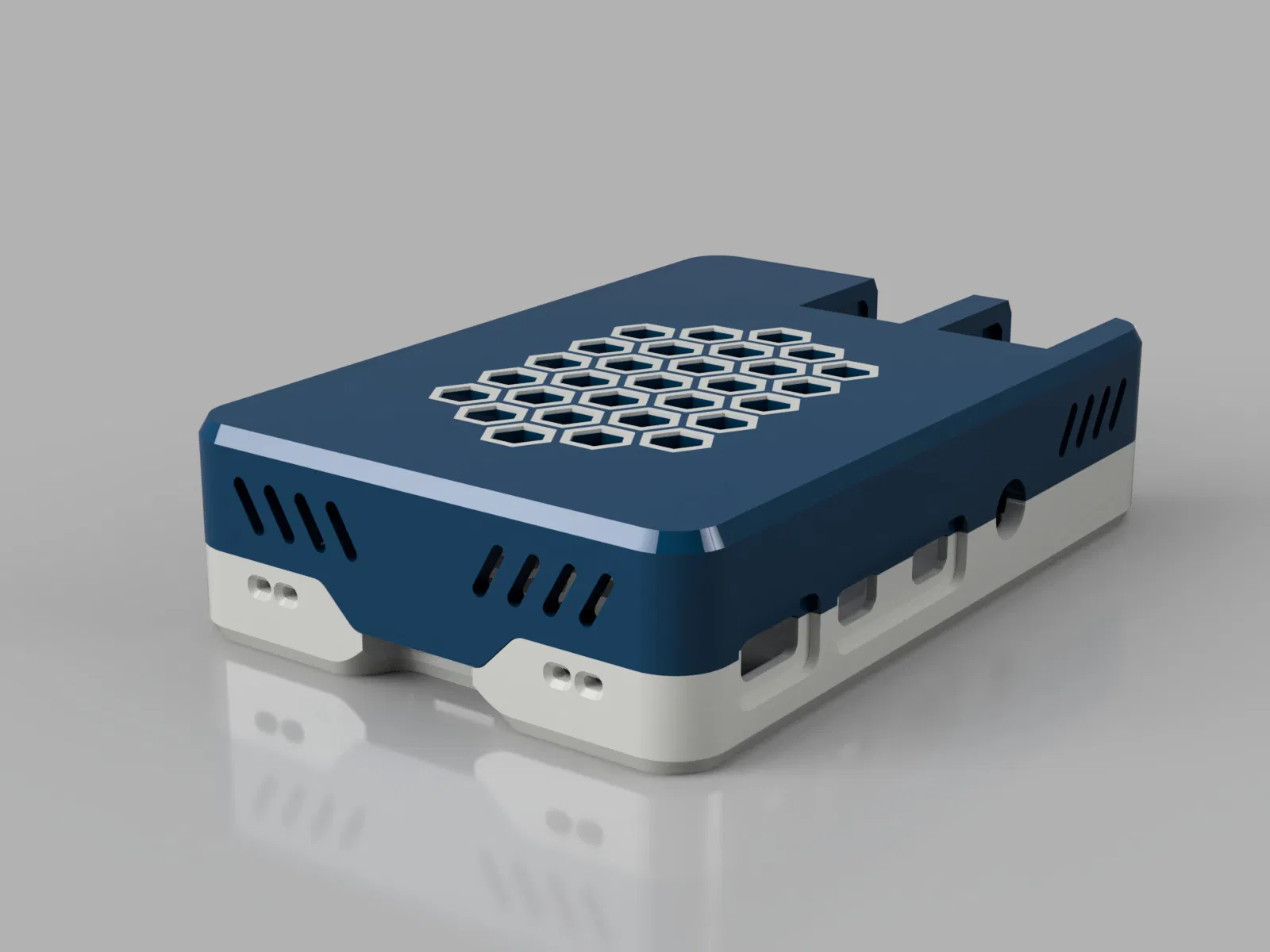

• Lỗ thông gió hình lục giác

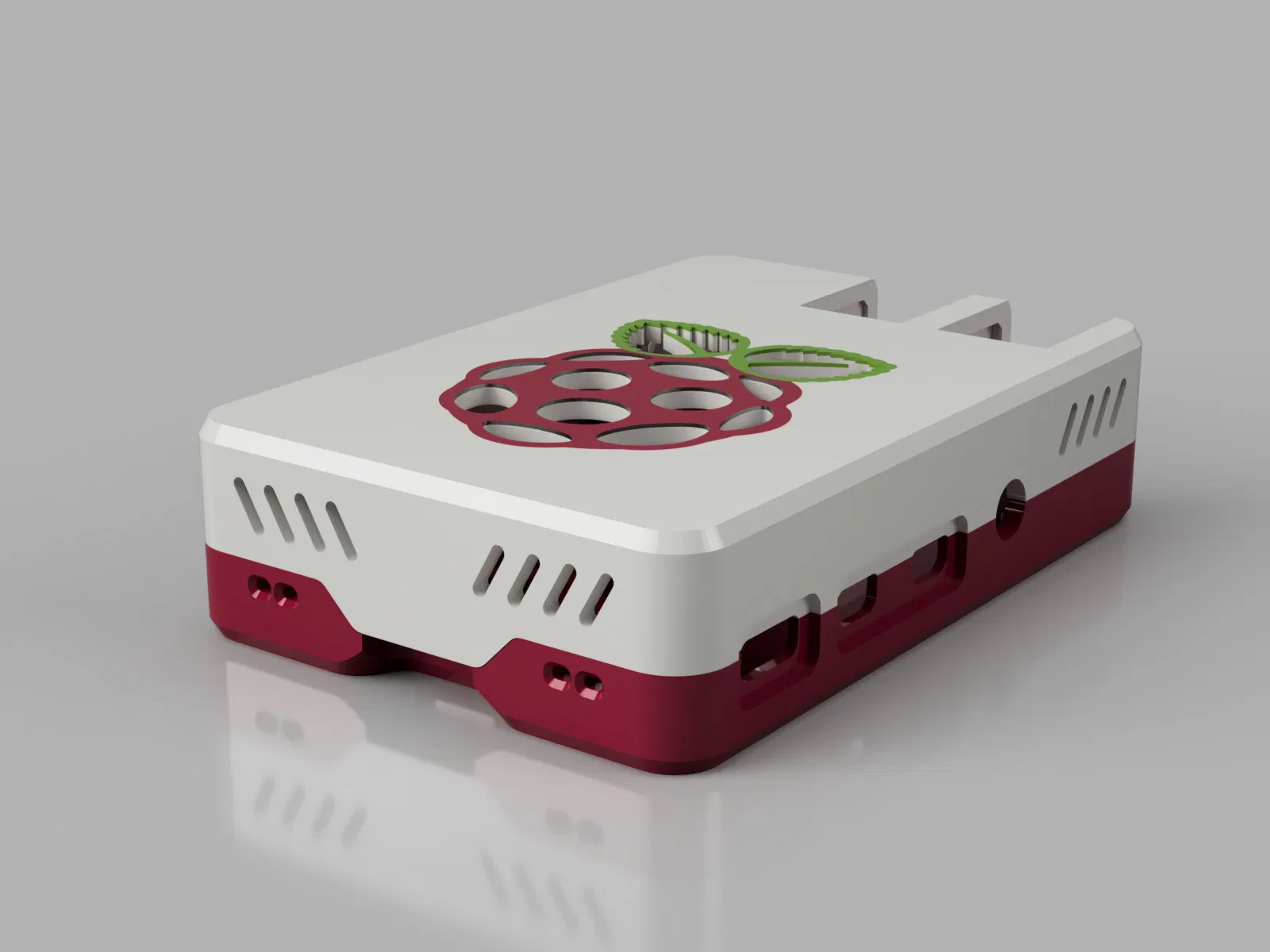

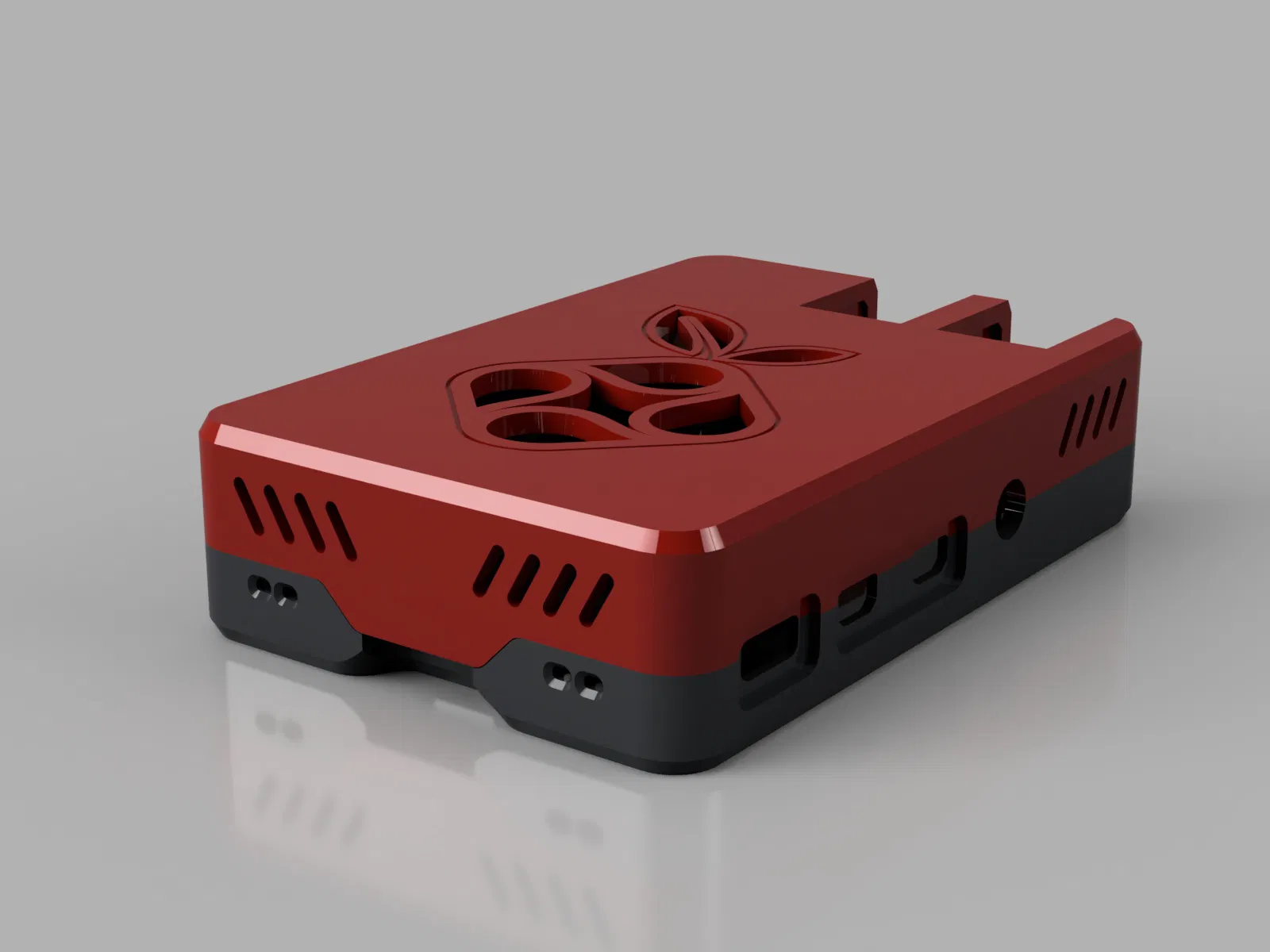

• Logo Raspberry làm lỗ thông gió

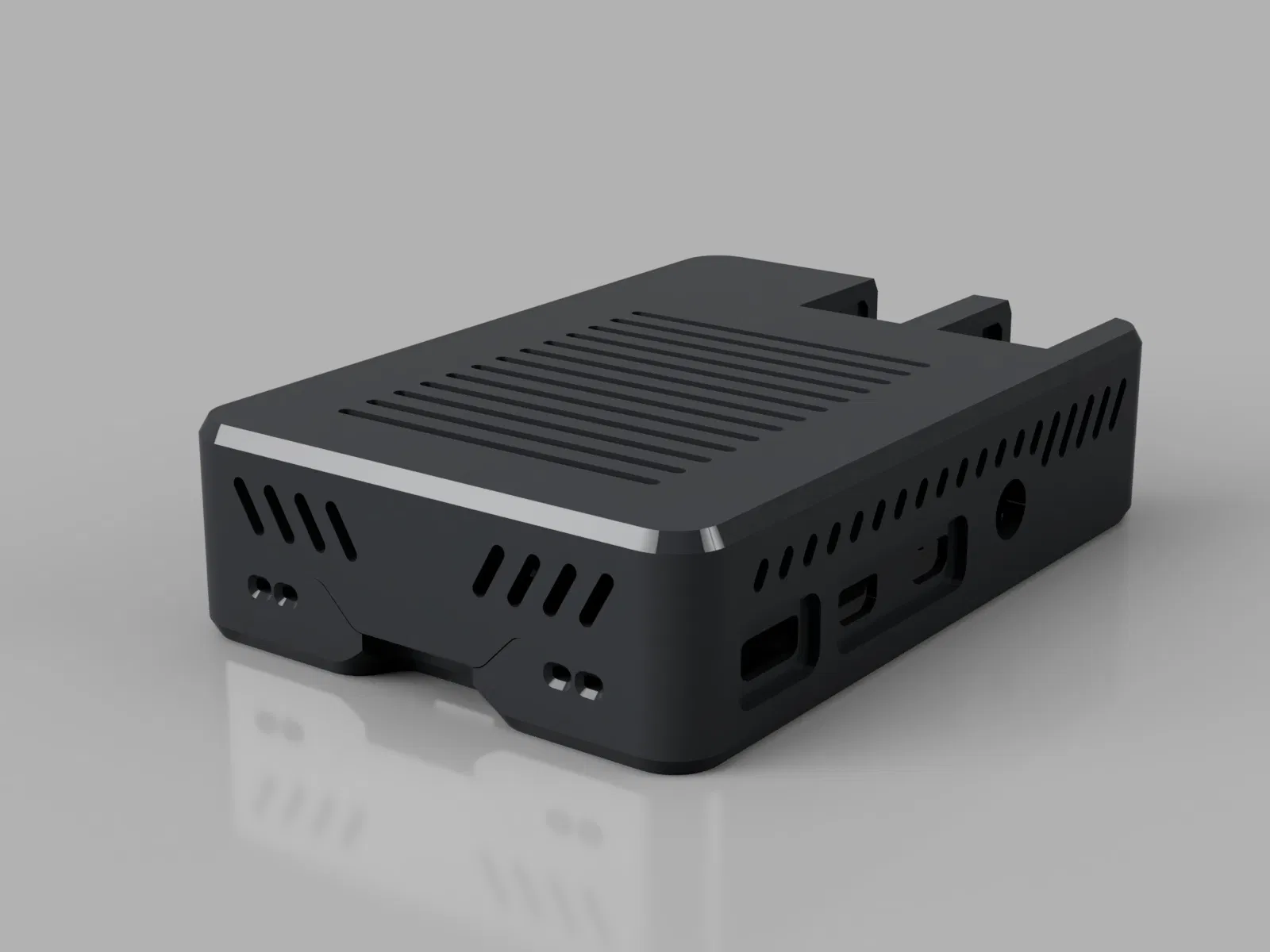

• Khe thông gió hình khe đơn giản
• Lưới hình lục giác bao phủ toàn bộ đáy ### Giá đỡ Có ba loại giá đỡ khác nhau * Giá đỡ dọc
• Giá đỡ ngang
• Giá đỡ phẳng Giá đỡ dọc cũng có một phiên bản định tuyến đèn LED trạng thái của Raspberry Pi ra phía trước. Để đạt được điều này, bạn phải in tệp "Stand_Vertical_LED_Guide.stl" hai lần bằng sợi nhựa trong suốt và trượt nó vào các lỗ tương ứng của tệp "Stand_Vertical_LED.stl". Thật khó để giải thích - hãy xem hình ảnh. ### Kịch bản tùy chỉnh OpenSCAD Vì tôi muốn thêm nhiều biến thể và tính năng nhưng vẫn cho phép mọi người lựa chọn tính năng họ muốn, tôi đã đưa ra một giải pháp dưới dạng các kịch bản tùy chỉnh OpenSCAD. Bản thân mô hình không được thiết kế trong OpenSCAD. Các kịch bản chỉ cắt/kết hợp các lưới stl được nhập khác nhau để tạo ra kết quả mong muốn. Tôi vẫn thêm một số tệp lưới stl sẵn sàng sử dụng nhưng không có tệp nào chứa các khe phụ kiện (cho cáp camera và màn hình hoặc để tiếp cận các chân). Nếu bạn cần những thứ đó, bạn có thể tạo tệp stl tùy chỉnh thông qua các kịch bản tùy chỉnh. Xin lưu ý: OpenSCAD thực hiện một công việc xuất sắc trong việc kết hợp các tệp lưới (không giống như Meshmixer, đó là một sự mỉa mai một chút). Tuy nhiên, quá trình kết xuất có thể mất vài phút. Quan trọng: Để các kịch bản tùy chỉnh hoạt động bình thường, bạn sẽ cần tất cả các tệp lưới stl bắt đầu bằng "z_". ### Sử dụng trình tùy chỉnh: * Tải xuống và chạy OpenSCAD. Tôi đặc biệt khuyên bạn nên sử dụng phiên bản mới nhất 2019.05 vì phiên bản đó có giao diện người dùng tùy chỉnh tích hợp sẵn.
• Mở một trong các kịch bản trong OpenSCAD (các tệp có tên "...Color1..." cũng được sử dụng cho bản in một vật liệu).
• Nhấn "F5" trên bàn phím để hiển thị bản xem trước.
• Thật không may, bản xem trước thông thường có một số trục trặc. Để có bản xem trước kết quả cuối cùng ít chính xác hơn nhưng đẹp hơn, hãy nhấn "F12" để chuyển sang chế độ xem "chắp vá".
• Bạn có thể xoay bản xem trước bằng cách nhấn và giữ nút chuột trái và di chuyển chuột.
• Ở phía bên phải của cửa sổ, bạn sẽ thấy trình tùy chỉnh.
• Có một số danh mục bạn có thể mở rộng để hiển thị các cài đặt chúng chứa.
• Chọn cài đặt bạn thích. Các thay đổi sẽ hiển thị gần như ngay lập tức.
• Để kết xuất kết quả cuối cùng, nhấn "F6".

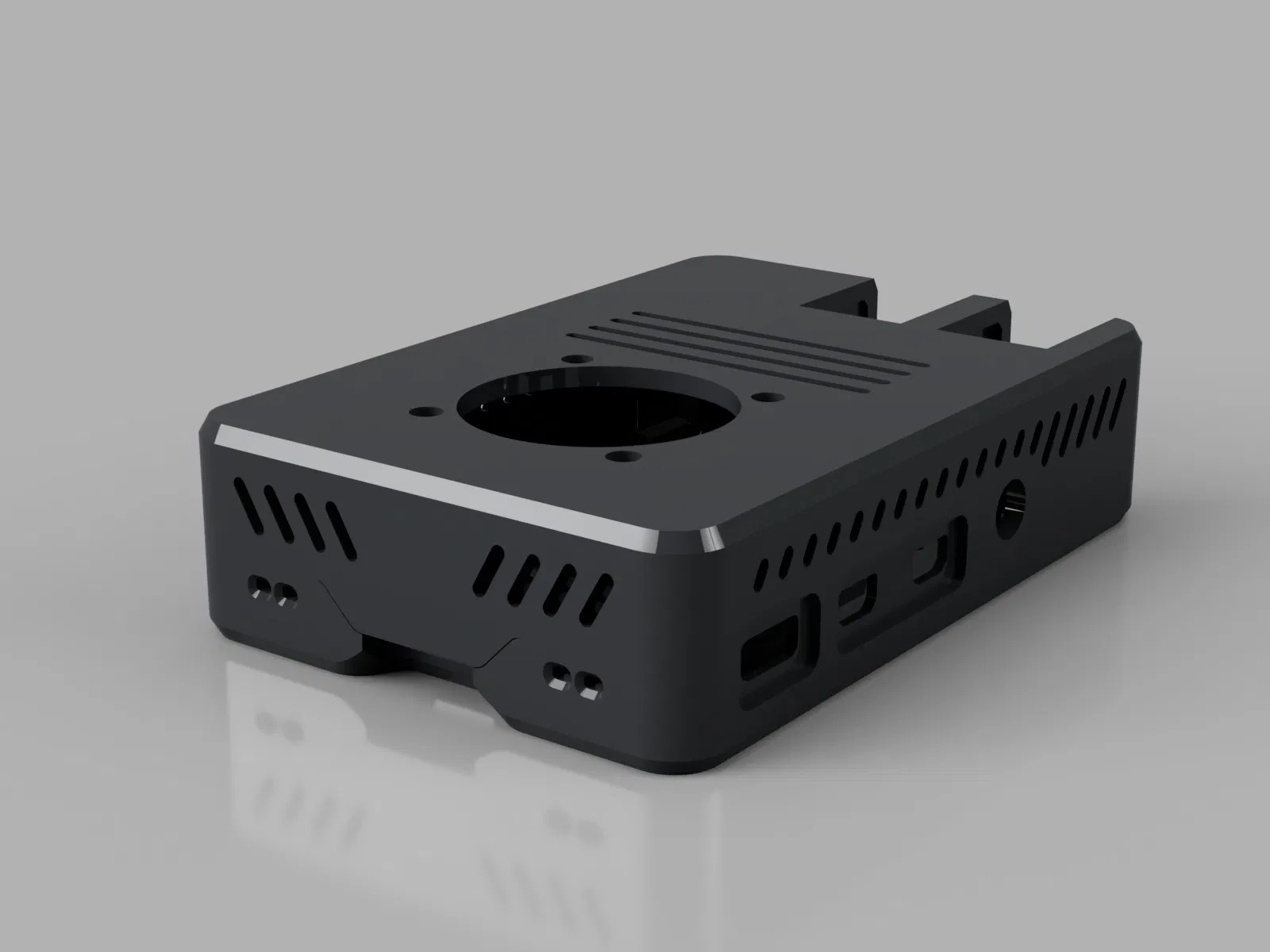

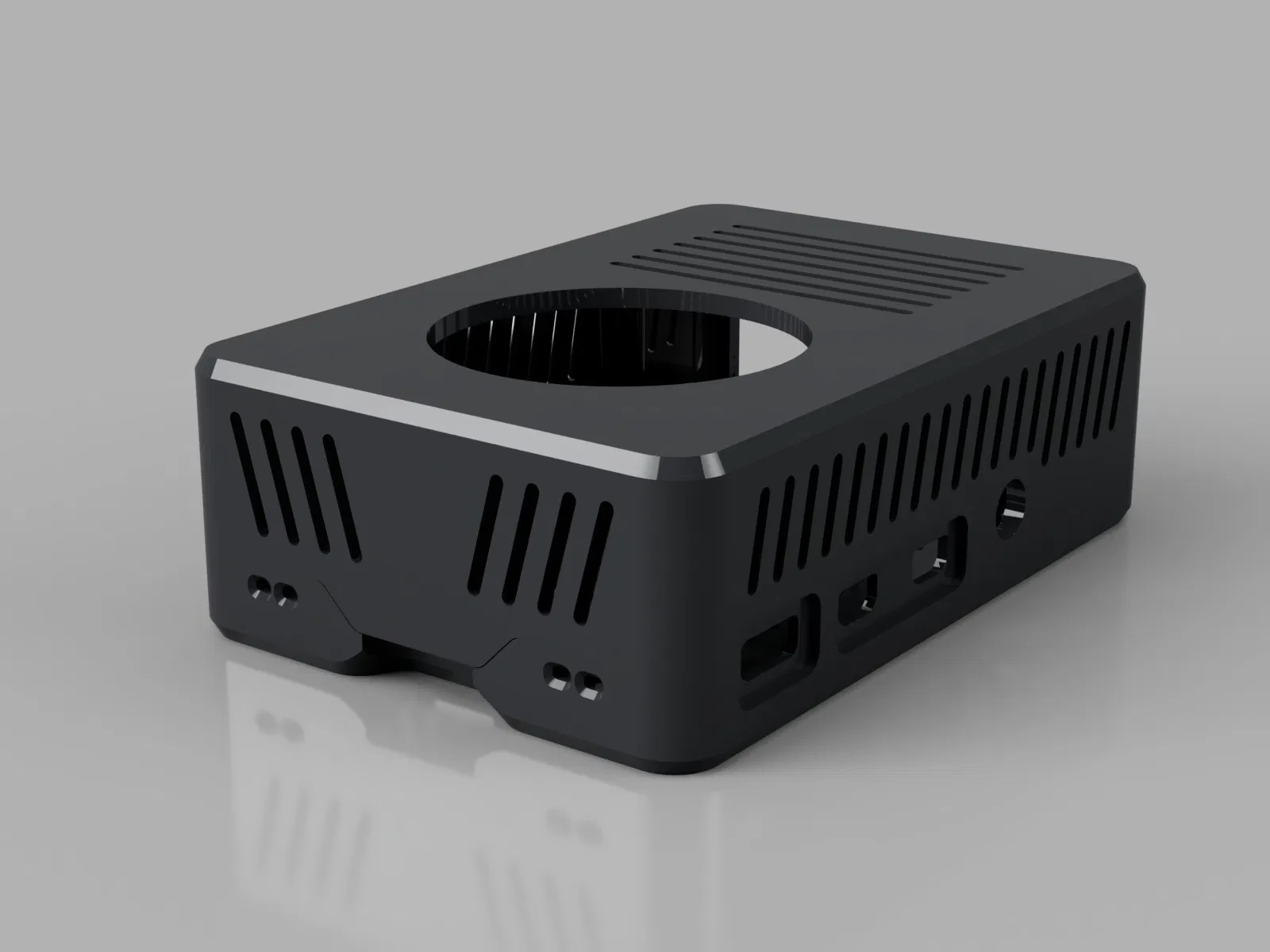

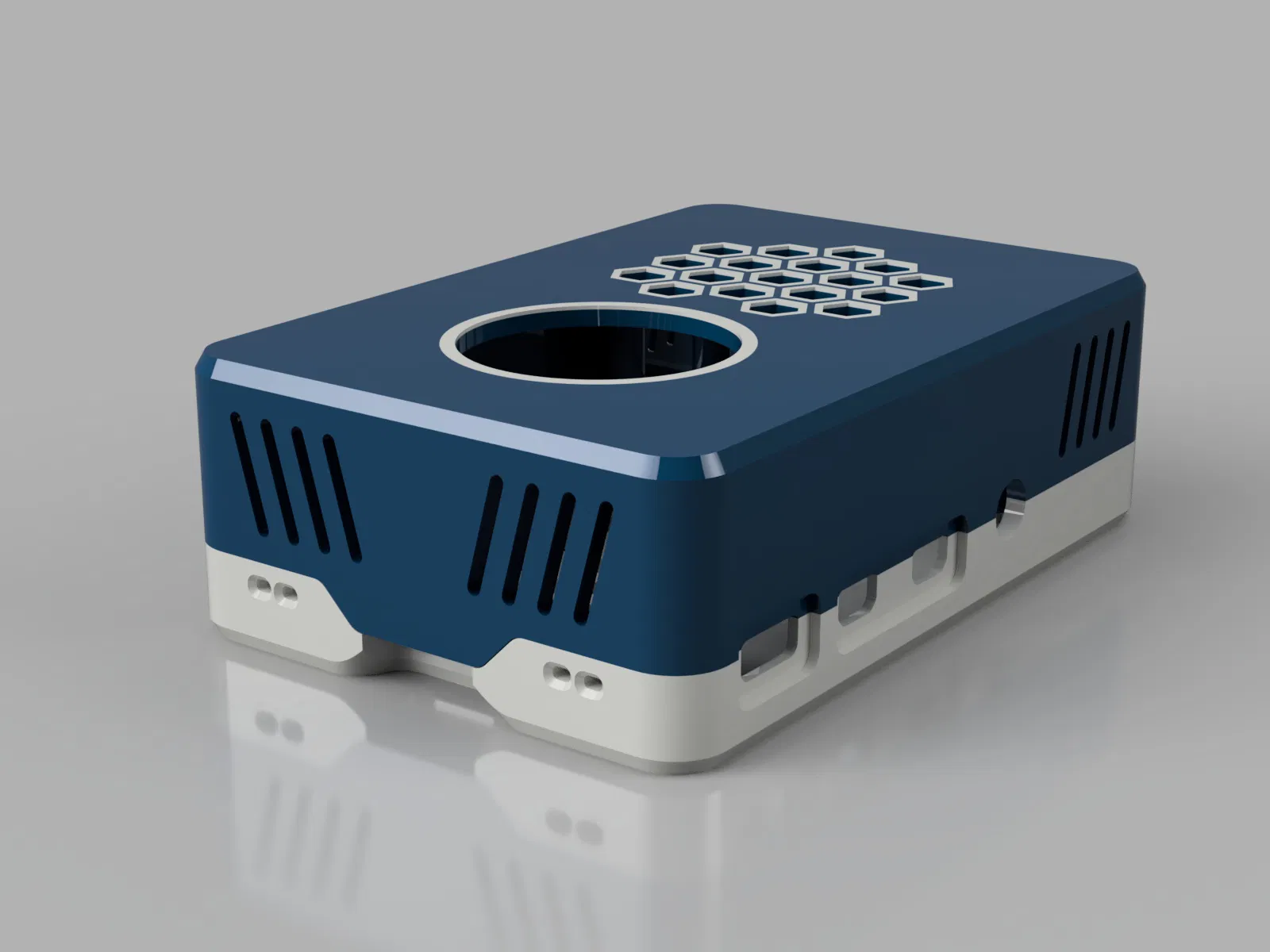

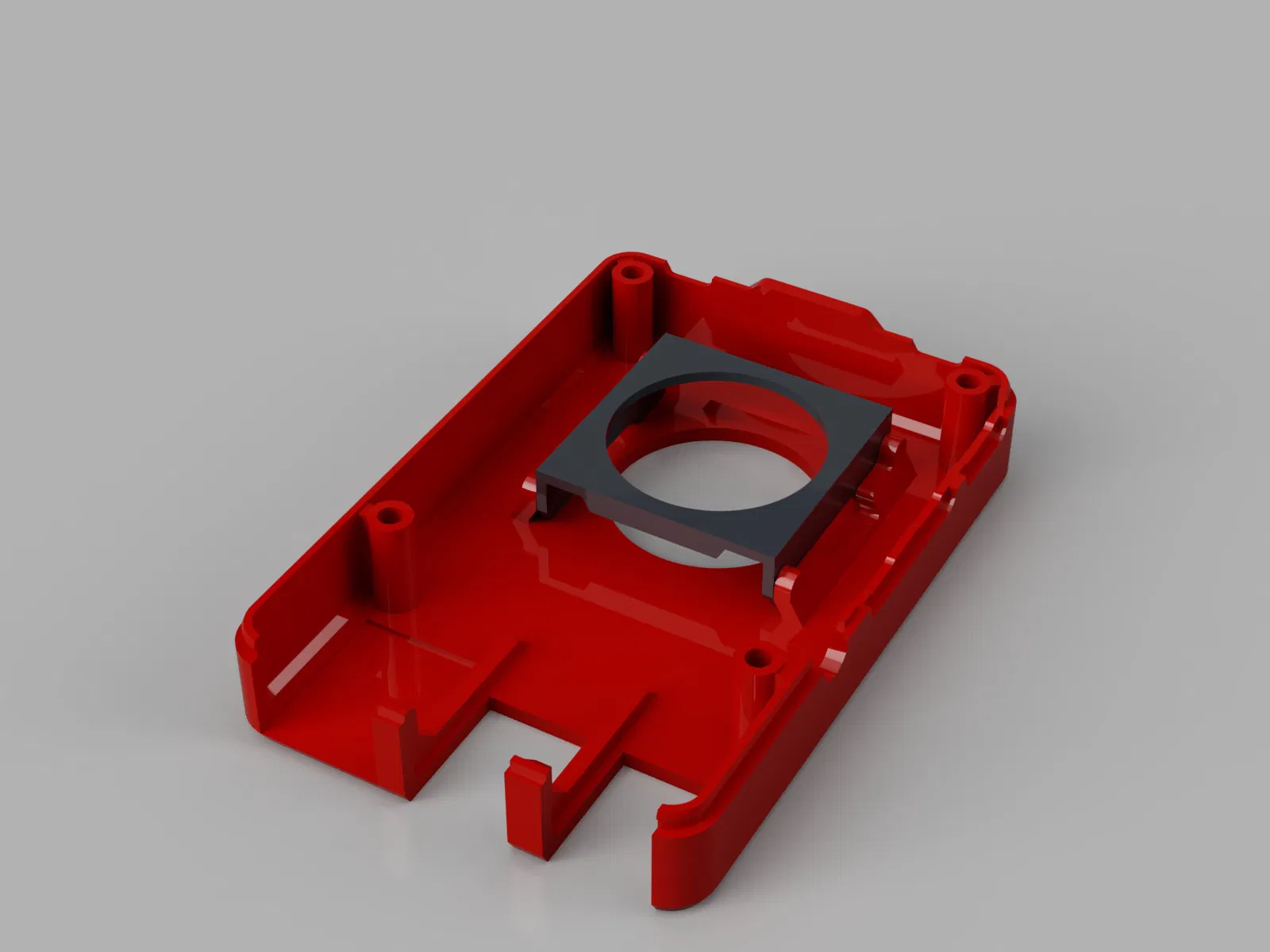

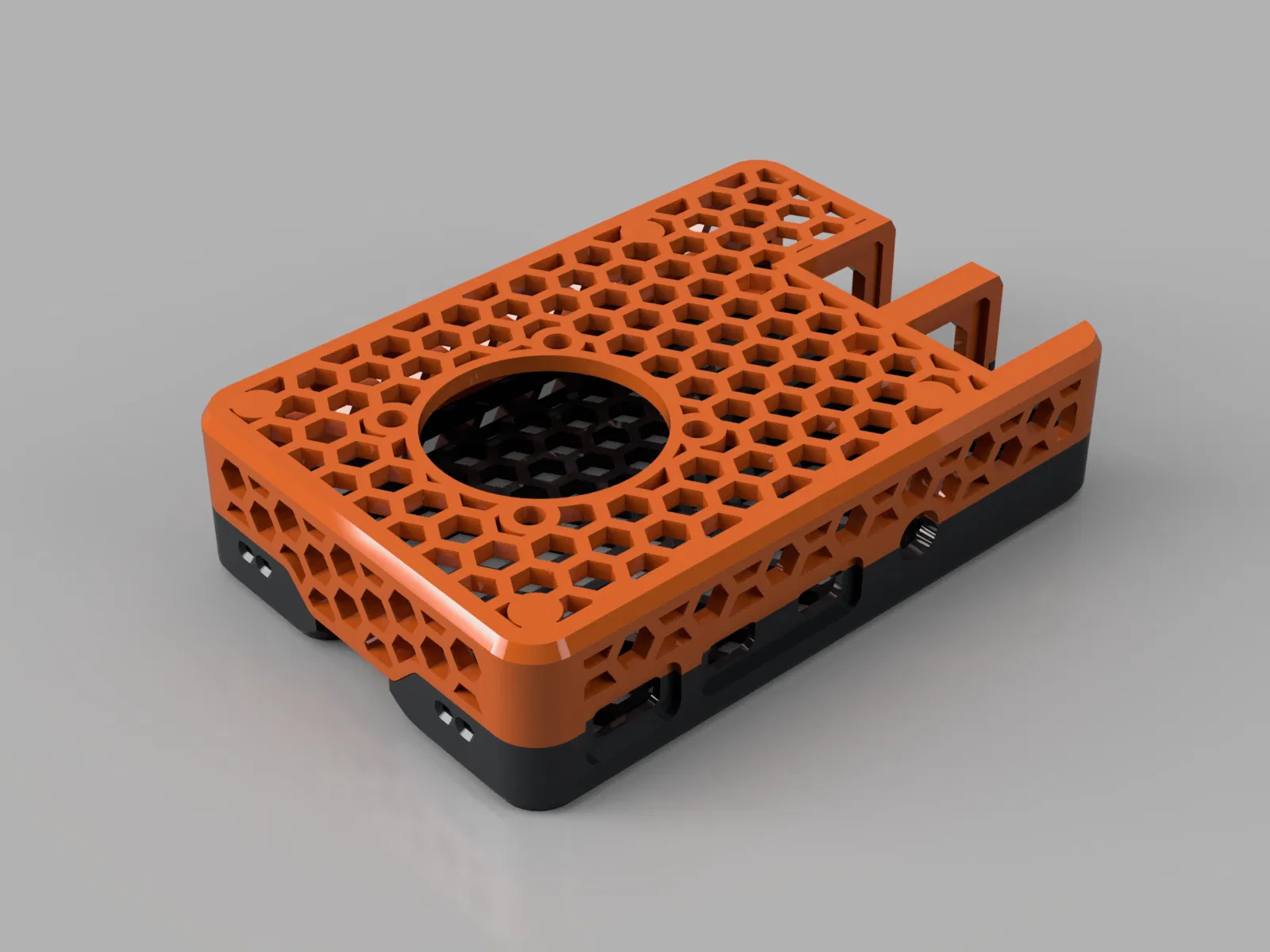

• Để lưu kết quả dưới dạng tệp stl, nhấn "F7". ### Quạt làm mát Có hai tùy chọn để gắn quạt làm mát 30mm hoặc 40mm: Phiên bản không vít với thanh ray/bệ đỡ (xem hình ảnh) Thiết kế này phù hợp với quạt PI-FAN 30mm hoặc quạt Noctua NF-A4x10 40mm. Các quạt khác có thể vừa nhưng tôi chỉ thử nghiệm hai loại này. * Hướng của bệ đỡ rất quan trọng. Đảm bảo bạn trượt nó đúng cách.

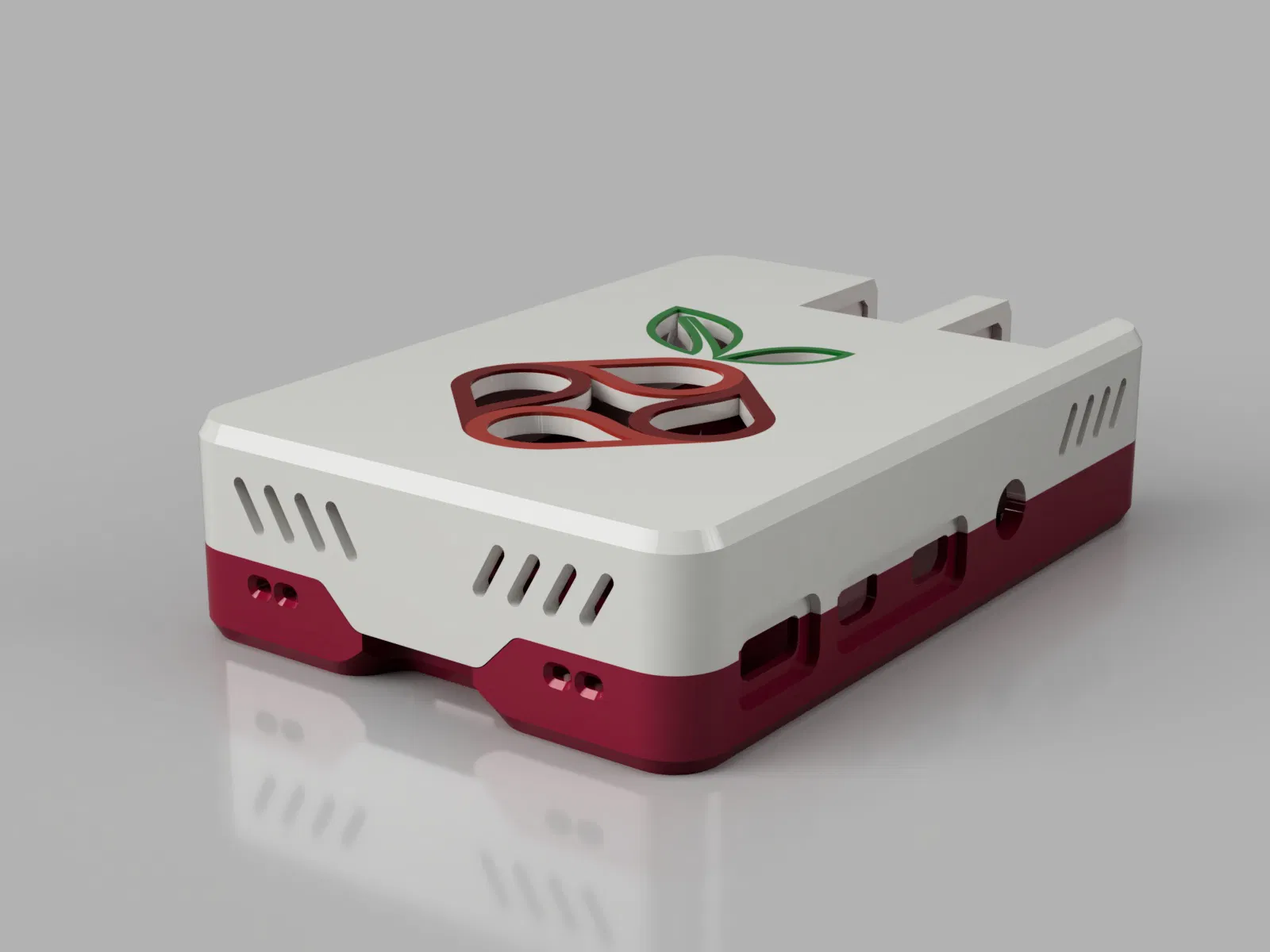

• Lỗ vít Điều này sẽ hoạt động với tất cả các quạt - chỉ cần sử dụng vít để gắn quạt như bình thường. Gợi ý: Bạn không nhất thiết phải sử dụng lỗ quạt chuyên dụng. Ví dụ, bạn có thể chỉ sử dụng phiên bản lưới và chỉ thêm lỗ vít. Các phiên bản Hex hoặc Logo cũng có thể hoạt động rất tốt mà không cần lỗ quạt chuyên dụng. ### In đa màu Tôi không có máy in đa vật liệu nhưng biết rằng bạn có thể tạo bản in đa vật liệu khá dễ dàng mà không cần phần cứng đặc biệt (miễn là phần đa vật liệu không kéo dài quá nhiều lớp - nếu không nó sẽ rất khó chịu). Bằng đa vật liệu, tôi không có nghĩa là chuyển đổi sợi nhựa ở các lớp nhất định (điều này sẽ không hoạt động trong trường hợp của tôi vì tôi muốn các lớp trên và dưới nằm trên bề mặt in) mà là bản in đa màu thực sự (như trong hình ảnh). Đây là hướng dẫn ngắn gọn về cách hoạt động: Tôi đã sử dụng Prusa Slicer cho việc này nhưng tôi đoán nó cũng sẽ hoạt động tương tự với Slic3r gốc ### Thiết lập Prusa Slicer Trong Prusa Slicer, đi đến tab "Printer Settings" (Cài đặt máy in).
• Trong tab "Printer Settings", đi đến cài đặt "General" (Chung).
• Trong "Capabilities" (Khả năng), tăng số lượng bộ đùn lên số lượng màu bạn muốn in.
• Đối với mỗi bộ đùn, bạn sẽ nhận được một mục trong danh sách cài đặt ở bên trái ("Extruder1", "Extruder2", "Extruder3", ...).
• Tôi khuyên bạn nên thay đổi "Extruder Color" (Màu bộ đùn) trong "Preview" (Xem trước) trong cài đặt bộ đùn. Điều này không quan trọng nhưng nó sẽ cung cấp cho bạn bản xem trước kết quả tốt hơn, giúp cuộc sống dễ dàng hơn một chút.
• Trong cài đặt "Custom G-code" (Mã G tùy chỉnh), thêm "M600" vào "Tool change G-code" (Mã G thay đổi công cụ) (M600 là lệnh G-code cho việc thay đổi sợi nhựa thủ công). ### Thiết lập bản in của bạn * Các phiên bản vỏ được thiết kế cho in đa màu có mỗi màu trong một tệp STL riêng biệt.
• Trên tab "Plater" (Bàn in), nhấp vào nút "Add" (Thêm) và chọn các tệp STL cho tất cả các màu cùng một lúc ("cùng một lúc" là quan trọng ở đây).
• Khi nhiều bộ đùn được cấu hình và bạn tải lên nhiều tệp cùng một lúc, Prusa Slicer sẽ hỏi bạn "Multiple objects were loaded for a multi-material printer. Instead of considering them as multiple objects, should I consider these files to represent a single object having multiple parts?". Trả lời "yes" cho câu hỏi này.
• Kiểm tra bản xem trước để đảm bảo màu sắc đúng như bạn muốn. Nếu màu sắc không chính xác, bạn có thể thay đổi chúng bằng cách chỉ định một bộ đùn khác trong danh sách tệp STL bên phải (cột thứ hai).
• Nhấn "Slice now" (Cắt lát ngay) và chuyển G-code sang máy in của bạn. ### In Bất cứ khi nào máy in của bạn đạt đến lệnh M600, nó sẽ tạm dừng bên ngoài khu vực in và yêu cầu bạn thay đổi sợi nhựa (có lẽ máy in của bạn hỗ trợ lệnh G-code M600). ### Một số mẹo * Thứ tự thay đổi sợi nhựa không nhất quán. Tôi đã khắc phục vấn đề này bằng cách thêm lệnh M600 vào cài đặt G-code thay đổi công cụ tùy chỉnh như sau: "M600 ; Switch to Extruder [next_extruder]". "[next_extruder]" là một trình giữ chỗ sẽ được thay thế trong quá trình cắt lát. Sau đó, tôi xuất và mở tệp G-code trong trình soạn thảo văn bản và tìm lệnh M600. Sau đó, tôi tạo một danh sách kiểm tra cho mỗi lần thay đổi sợi nhựa để theo dõi xem sợi nhựa nào cần được chèn tiếp theo. Xin lưu ý rằng số bộ đùn trong tệp G-code là số 0 cơ sở. Điều này có nghĩa là bộ đùn 0 trong tệp G-code thực chất là "Extruder1" trong giao diện người dùng Prusa Slicer.
• Khi sử dụng Original Prusa i3 MK3, máy in sẽ đùn khá nhiều sợi nhựa ngay sau khi bạn xác nhận hoàn thành việc thay đổi sợi nhựa để tạo áp suất cho đầu phun. Để tránh sợi nhựa được đùn này bị kéo vào bản in của bạn và làm bẩn, đừng gỡ bỏ sợi nhựa được đùn trong quá trình thay đổi sợi nhựa, vì vậy sẽ dễ dàng hơn để nắm lấy toàn bộ nó. Trước khi xác nhận hoàn thành việc thay đổi sợi nhựa, hãy chuẩn bị sẵn sàng để kéo phần vật liệu thừa ra khi đầu in bắt đầu di chuyển. Tất cả những điều này có lẽ nghe phức tạp hơn là thực tế. Một khi bạn đã hiểu cách nó hoạt động, nó thực sự khá đơn giản. ### Quy ước đặt tên cho các tệp STL Có khá nhiều phiên bản tệp STL khác nhau. Có các thiết kế khác nhau và đối với mỗi thiết kế có các tùy chọn khác nhau liên quan đến các khe cắm cho cáp camera và màn hình và một khe cắm để tiếp cận các chân. Để giúp bạn chọn đúng tệp, tôi đã sử dụng quy ước đặt tên sau: ### Chức năng * Bottom = phần đáy
• Top = phần trên ### Thiết kế * Base = thiết kế cơ bản không có lỗ thông gió
• Hex = lỗ thông gió hình lục giác
• Logo = logo Raspberry làm lỗ thông gió
• Slots = khe thông gió hình khe đơn giản ### Đa vật liệu * SM = một vật liệu
• MM = đa vật liệu (X = số lượng màu khác nhau) ### Phụ kiện * Cam = chứa khe cắm cho cáp camera
• Disp = chứa khe cắm cho cáp màn hình
• Pins = chứa khe cắm để tiếp cận các chân Nếu bạn không chắc nên chọn tệp nào, chỉ cần mở nó trong slicer của bạn và xem nó trông như thế nào. ### Cập nhật ### 2019-09-28 * Đã thêm các kịch bản tùy chỉnh OpenSCAD
• Đã thêm nhiều phiên bản hỗ trợ quạt làm mát
• Đã thêm kiểu vỏ mới "Mesh" cho mặt trên và mặt đáy
