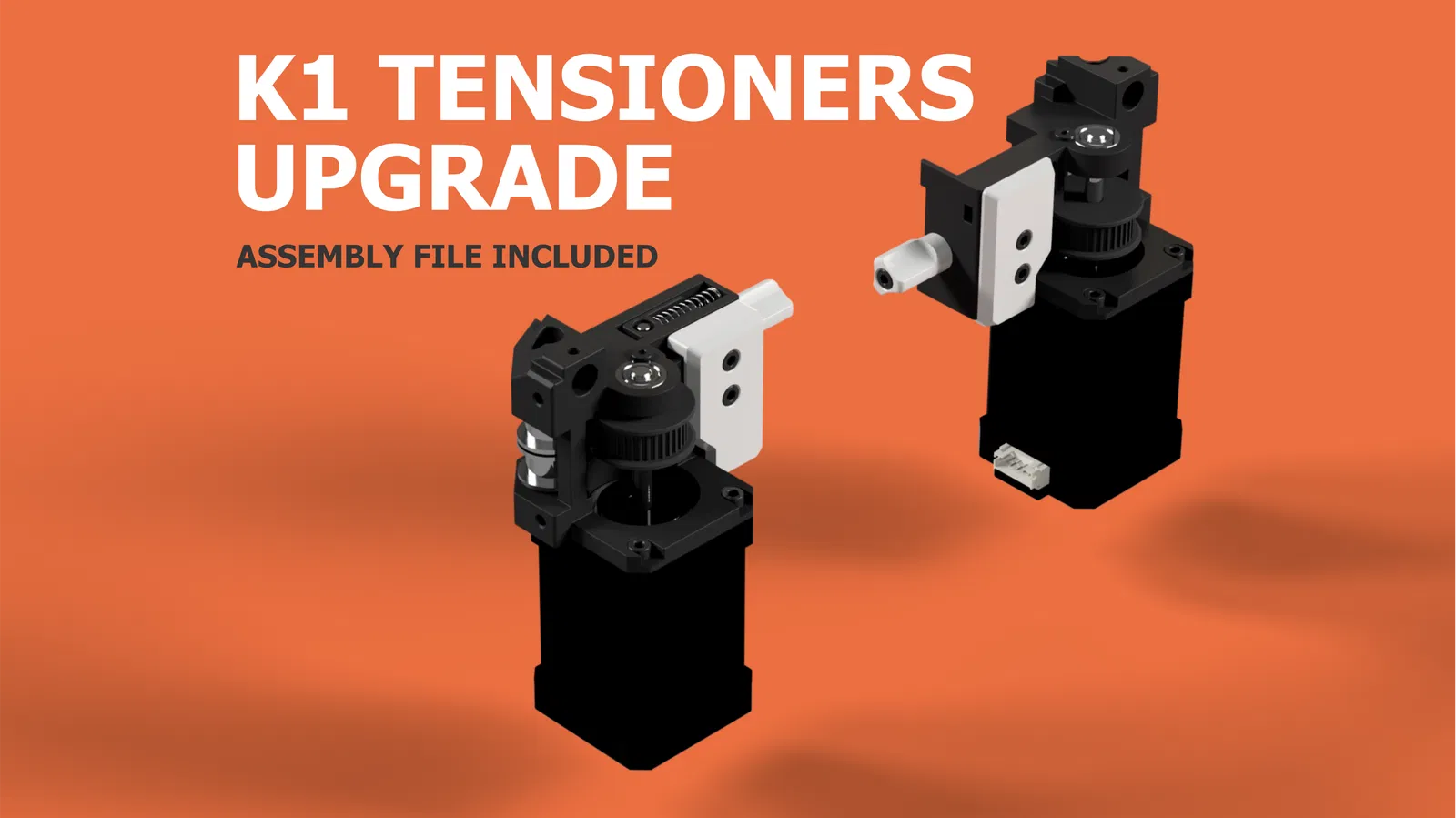

Nâng Cấp Căng Dây Đai XY Creality K1

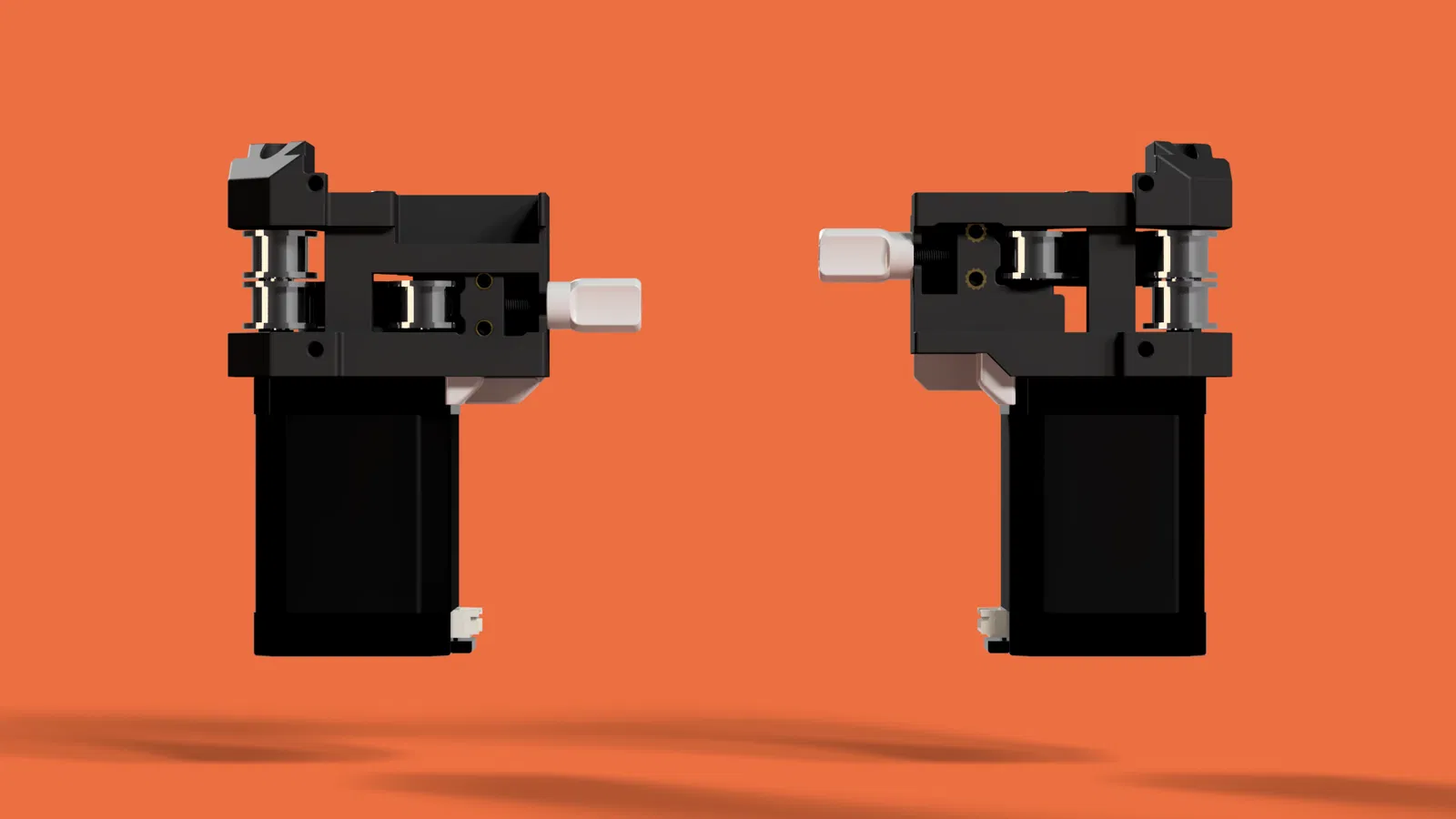

Nâng cấp này nhằm mục đích ngăn chặn bộ căng dây đai (tensioner) bị nghiêng bằng cách giữ nó chắc chắn hơn trên trục Z và trục X. Điều này sẽ ngăn dây đai bị mòn không đều và tăng tuổi thọ của nó.

Cài đặt In đề xuất :

• Chất liệu : ASA/ABS
• Đầu phun : 0.4
• Chiều cao lớp : 0.2
• Số lớp vỏ : 4
• Số lớp trên/dưới : 5
• Infill : 40%
• Không cần support

Danh mục vật liệu (Bill of material)

2 x Ốc lục giác chìm M3 x 30mm (SHCS)

Hướng dẫn

Theo yêu cầu của Tronix, tôi đã làm một video hướng dẫn lắp đặt nhỏ, nhưng phải cảnh báo trước là tiếng Anh của tôi hơi ẹ đó. Nên xem với rủi ro của bạn nha 😂

1. Tháo các ốc trên bộ căng dây đai.
2. Tháo nắp của máng cáp để có không gian đặt các miếng chêm.

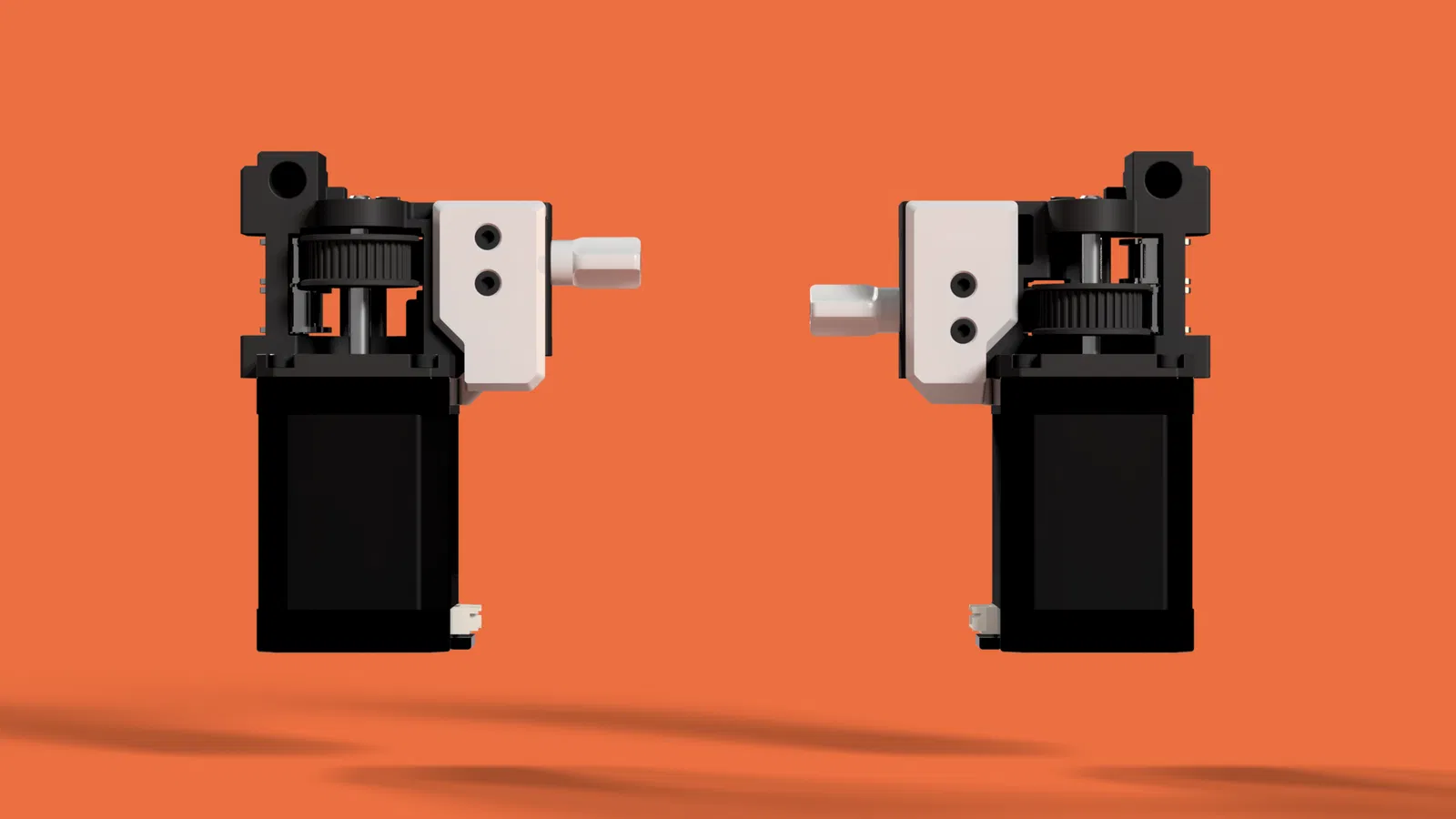

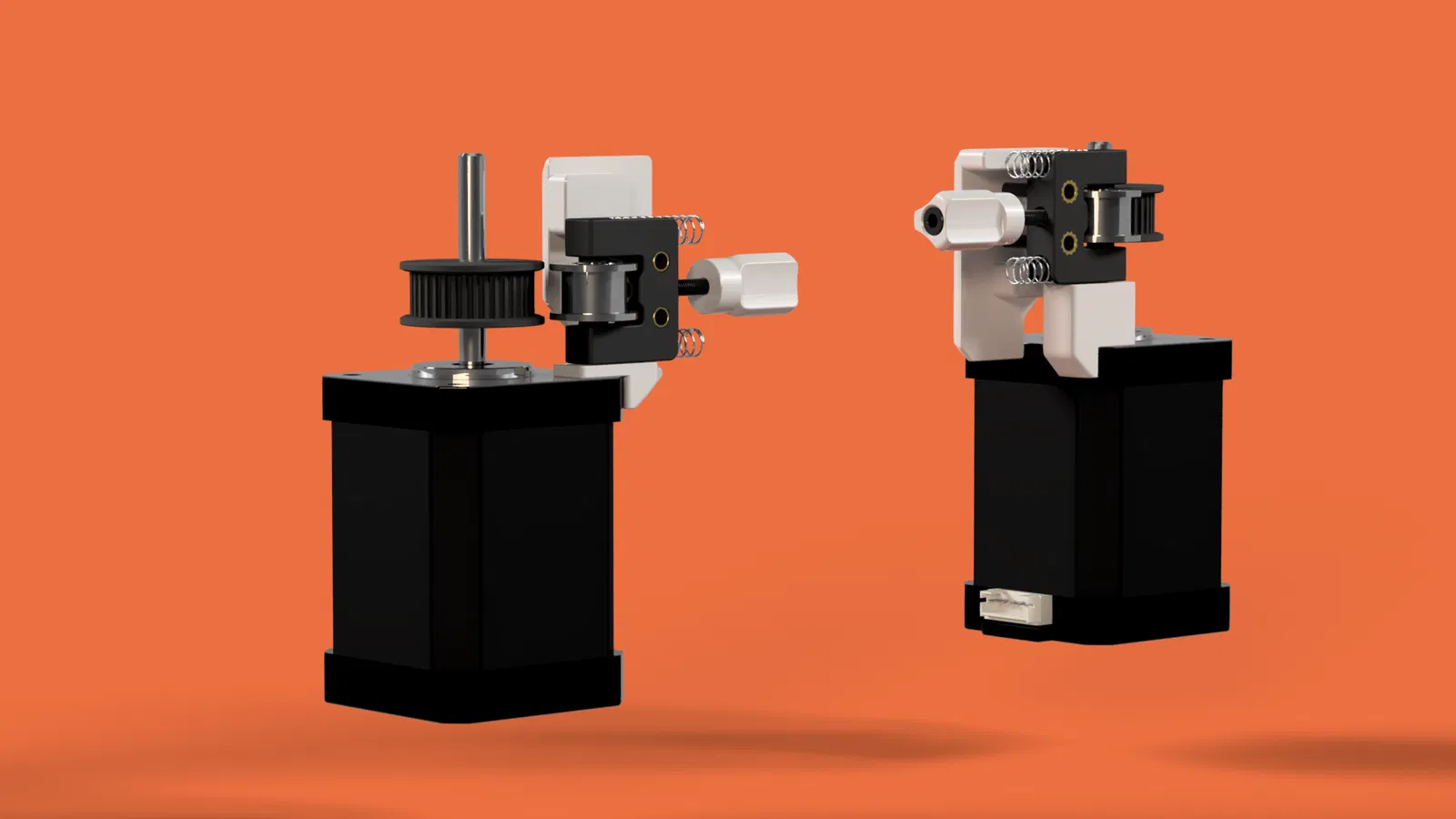

3. Đặt miếng chêm từ bên dưới đế của động cơ bước và trượt nó vào vị trí.

4. Ấn vào đỉnh của bộ căng dây đai để cố định miếng chêm.
5. Vặn ốc M3 x 30mm vào tay cầm của nó và vặn vào cạnh của bộ căng dây đai.
6. Đặt tấm đế vào và thêm hai ốc. Đừng ngại siết chặt chúng ngay cả khi bạn nghe thấy tiếng nứt từ tấm đế. Điều đó là bình thường lần đầu tiên.
7. Lặp lại các thao tác này cho bộ căng dây đai thứ hai.
8. Lắp lại các nắp máng cáp.
   Trên K1, bạn có thể cần cắt một miếng nhỏ của nắp để có thể lắp lại

Nhật ký thay đổi

Ngày 10 tháng 5 năm 2024
Thêm tệp tấm đế trái và phải cho K1C (tấm mỏng hơn và lỗ rộng hơn).

Ngày 12 tháng 11 năm 2023
Thêm video hướng dẫn lắp đặt

Ngày 15 tháng 10 năm 2023
Phát hành lần đầu
