Giá đỡ và hệ thống làm mát Biqu H2 cho Ender 3 V2 1

5 hình

Máy In 3D

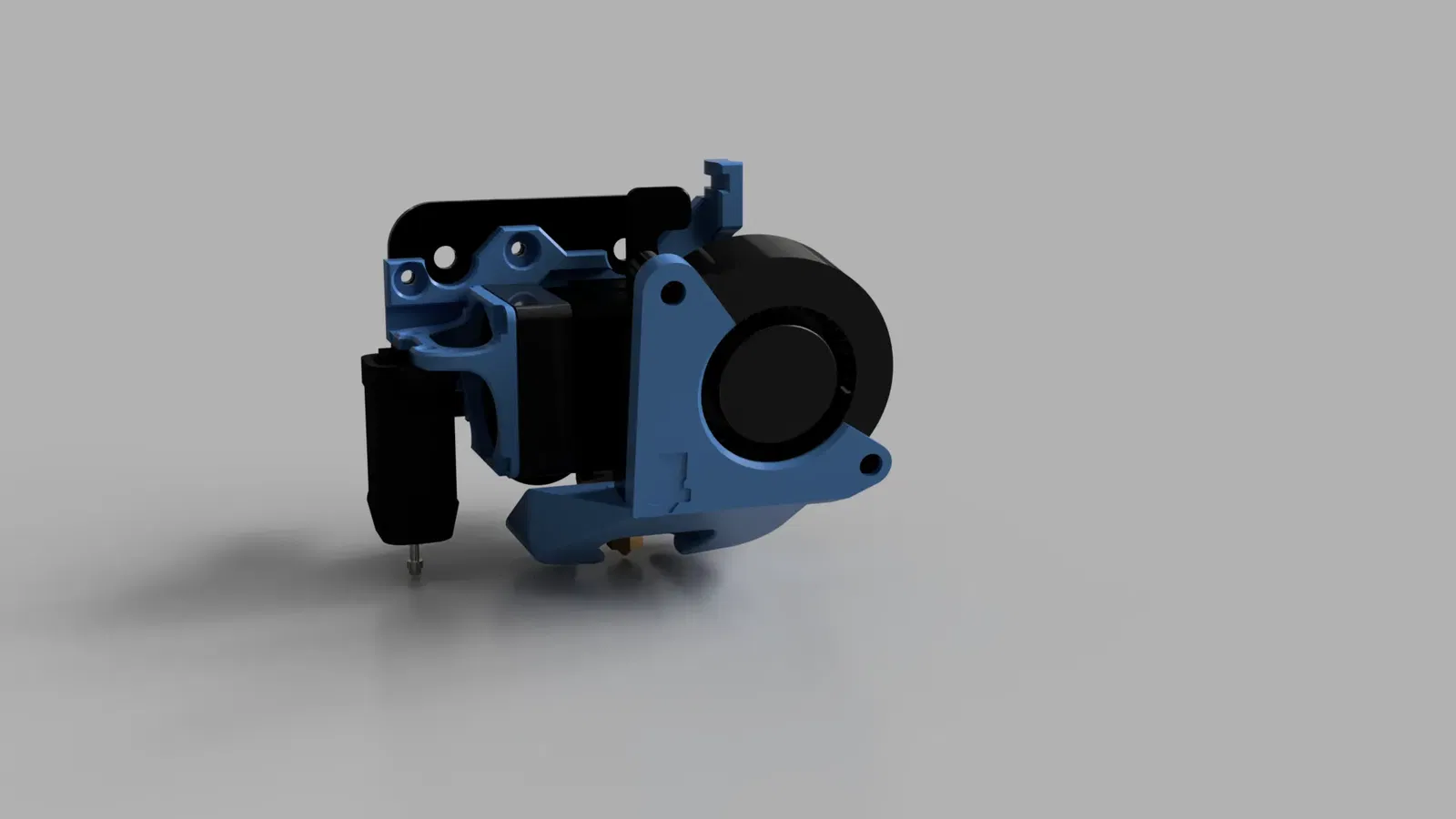

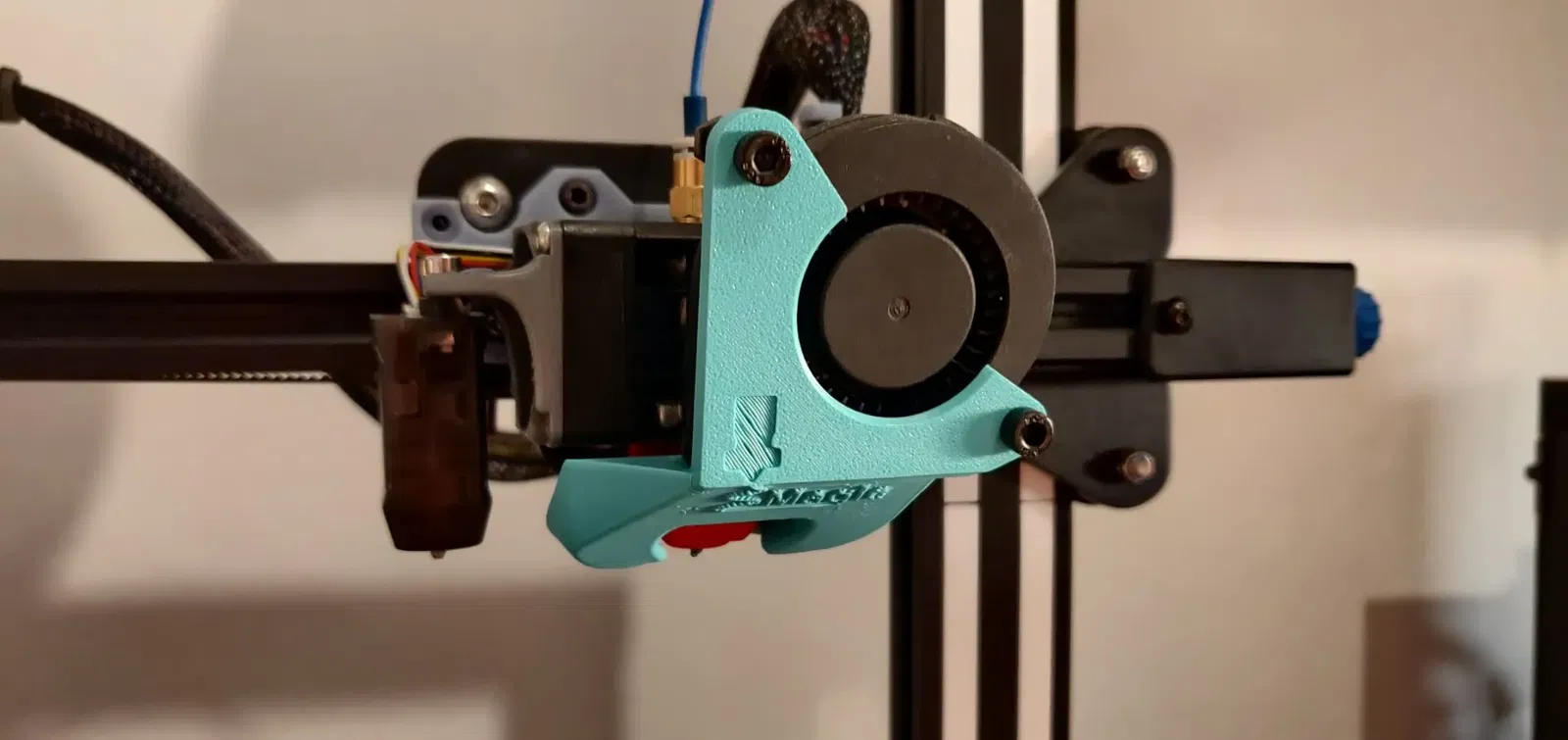

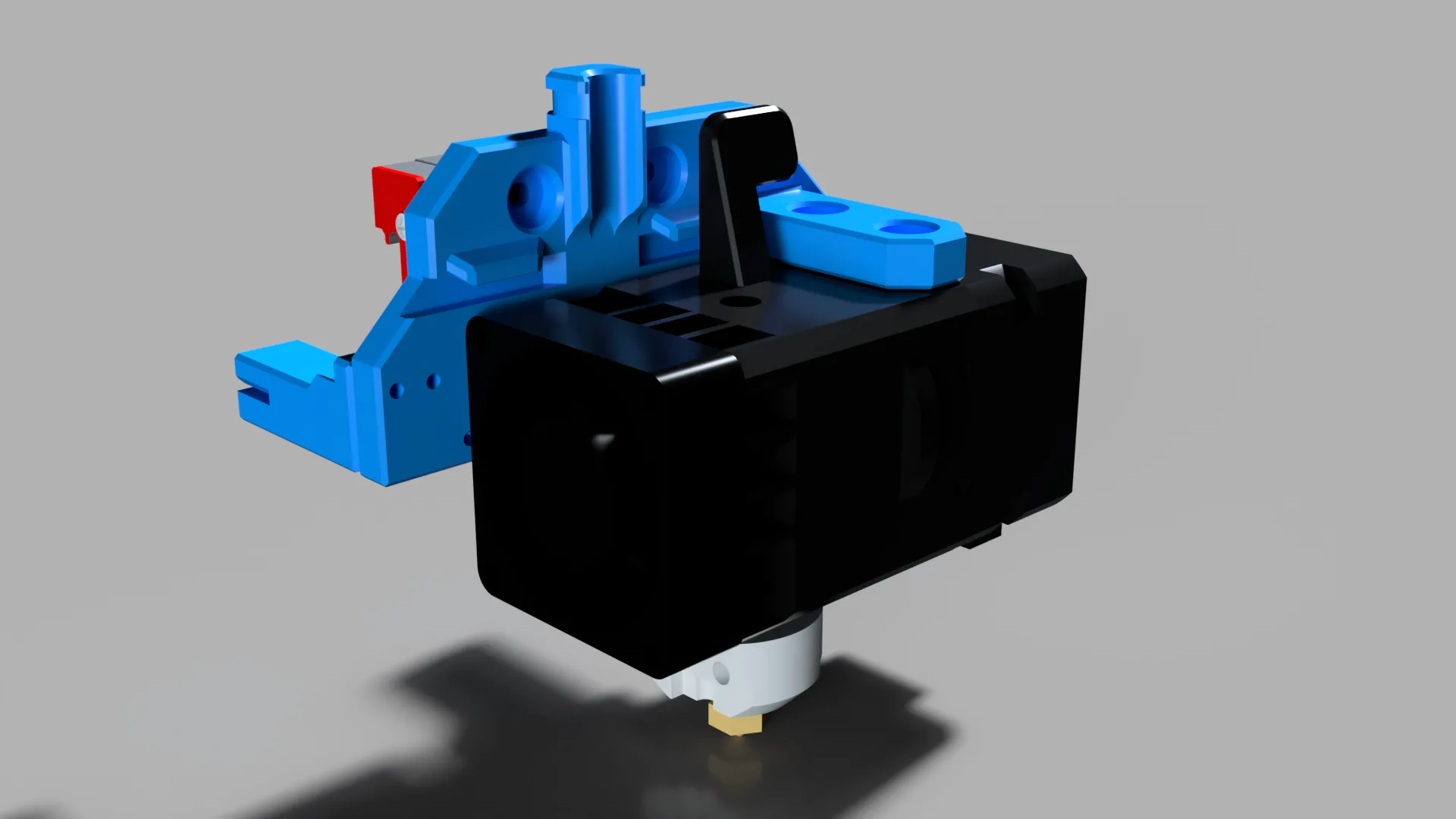

Giá đỡ và hệ thống làm mát Biqu H2 cho Ender 3 V2

Tác giả Shoshke

Lượt tải
528
Lượt thích
90
Lượt coi
3.431
Bản remix
1
Bình luận
13

File 5 5,6 MB

  • Mounting_Plate_1765644385.3mf3MF · 271 KB
  • Part_Cooling_1765644387.3mf3MF · 572,2 KB
  • H2_Mounting_SYSTEM_1765644388.stepSTEP · 3,7 MB
  • CR_Bracket_1765644390.3mf3MF · 583,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Khá dễ dàng lắp đặt và hiệu suất làm mát tuyệt vời.

BOM:

  • 2 M3x35 (một phần của bộ H2 cho Quạt 2020)
  • 2 M3x10
  • 4 M3 Nut
  • 3 M3x8
  • 2 M3x20
  • 2-4 M3x8 + 2-4 M3 Nuts (đối với tấm lắp, 2 vít là đủ, tuy nhiên bạn có thể sử dụng tất cả 4, tôi khuyên nên dùng 3)

Khi sử dụng MGN9 Mount:

  • 4 M3x6 Lắp vào khối MGN9
  • 4 M3x8 Lắp đầu vào giá đỡ
  • 8 M2x8 Giữ các phụ kiện dây đai

Cài đặt in:

Có thể in bằng PLA nếu bạn không bao giờ có kế hoạch in bất kỳ thứ gì khác, nếu không hãy sử dụng ít nhất PETG, ASA được khuyến nghị.

Chiều cao lớp 0.2

Ống làm mát và giá đỡ Cr Touch nên sử dụng các giá đỡ chỉ tiếp xúc với đáy.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstep
Số file mô hình
5
Tổng dung lượng
5,6 MB
File lớn nhất
3,7 MB
