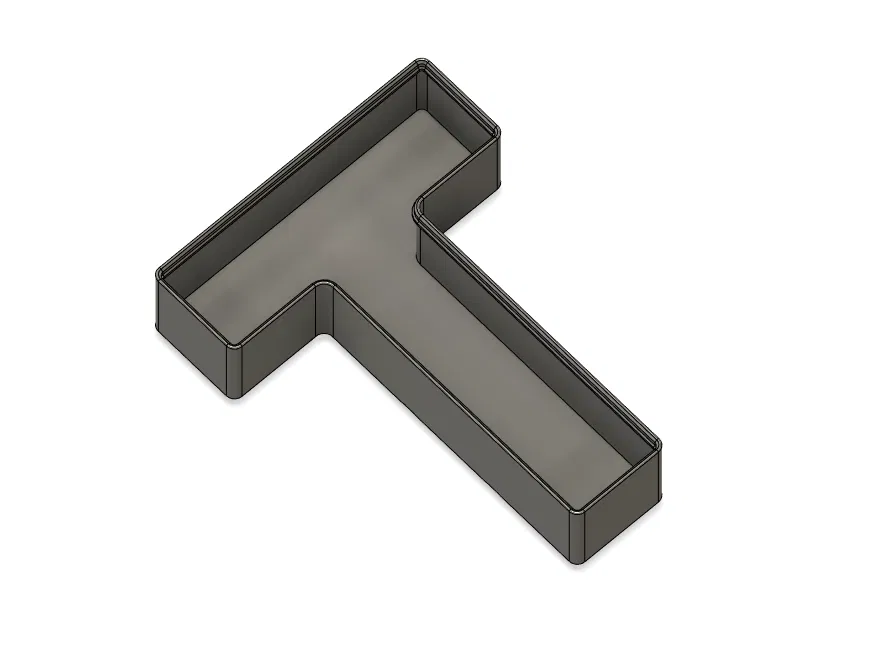

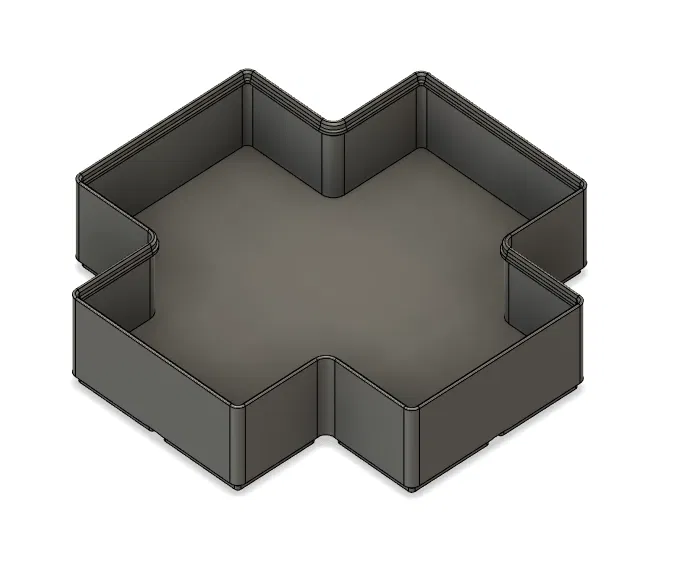

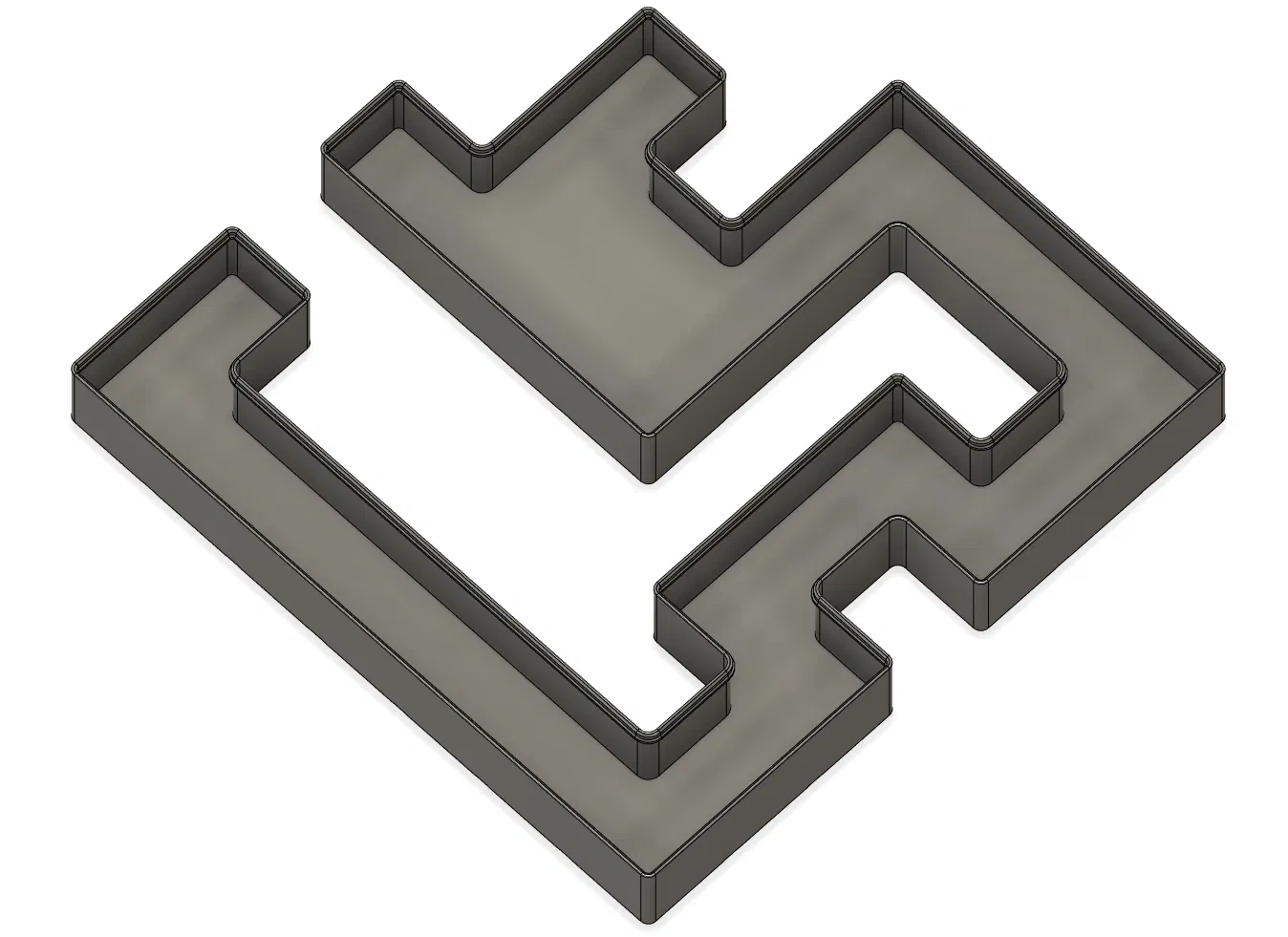

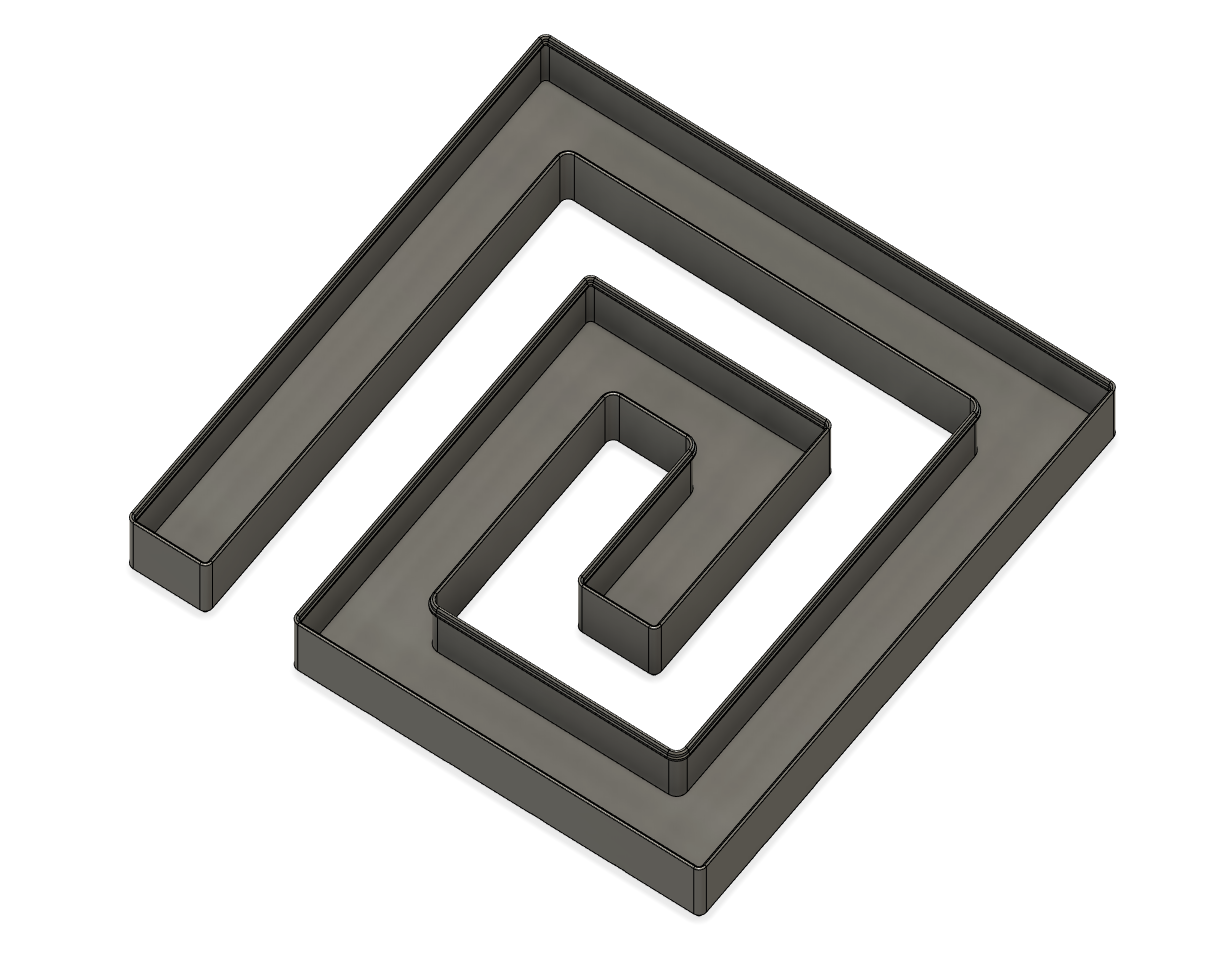

Khuôn Lưới Gridfinity Không Chữ Nhật - Mẫu Fusion 360 (Parametric)

Remix từ Template Gridfinity (chỉnh sửa cho lỗ giữa không khí) Tác giả desaster_239093

Tác giả Hudston_426317

Lượt tải
263
Lượt thích
39
Lượt coi
1.235
Bản remix
2

File 1 2,3 MB

  • gridfinity_template_irregular_v4_1765963468.f3dF3D · 2,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Thông tin

Mã mẫu
#123508
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Hướng dẫn

1: Mở file trong Fusion 360 và nhấp đúp vào đây trong dòng thời gian để chỉnh sửa mẫu định hình các cạnh của bạn.

2: Chọn tất cả các ô bạn muốn đưa vào hình dạng của mình. Hình dạng của bạn phải bao gồm ô ở điểm gốc và có một cạnh ngoài liên tục, các lỗ khoan thì không hoạt động. Tôi khuyên bạn nên làm điều này ở chế độ xem từ trên xuống để dễ nhìn hơn.

3: Nhấp OK và…

4: Khi bạn đã xem xong hình dạng xấu xí, bị lỗi của mình, hãy nhấp đúp vào biểu tượng màu vàng trên dòng thời gian và chúng ta sẽ sửa nó.

5: Fusion bị bối rối khi bạn thay đổi đường dẫn như chúng ta vừa làm, vì vậy hãy nhấp vào đây để yêu cầu nó quên đường dẫn cũ.

6: Thay vào đó, hãy nhấp vào đường dẫn mới sáng bóng của bạn.

7: Nhấp OK và…!

Tuyệt vời! Giờ bạn có thể tận dụng tối đa mọi ô lưới!

Lưu ý: Fusion 360 thực sự không thích khi bạn sử dụng tùy chọn tắt tạm thời của công cụ mẫu như một phần của thiết kế tham số, vì vậy tôi đã phải sử dụng nhiều thủ thuật vá víu để thuyết phục nó hoạt động và giữ cho mẫu đơn giản để sử dụng. Khả năng cao là nó sẽ bị lỗi nếu bạn không làm theo hướng dẫn (và ngay cả khi bạn làm theo thì khả năng bị lỗi vẫn khá cao, thành thật mà nói).

Một số tham số cơ bản có thể được thay đổi với các mức độ thành công khác nhau. Thay đổi chiều cao khay và độ dày thành sẽ không thành vấn đề và bạn có thể tăng kích thước lưới nếu muốn khoe chiếc máy in quá khổ của mình, nhưng tôi không thể đảm bảo mọi kết hợp sẽ hoạt động. Cứ thử nghiệm đi nhưng kết quả có thể khác nhau.


Được thiết kế cho hệ thống Gridfinity tuyệt vời của Zack Freedman, sử dụng mod lỗ giữa không trung của desaster.

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3d
Số file mô hình
1
Tổng dung lượng
2,3 MB
File lớn nhất
2,3 MB
