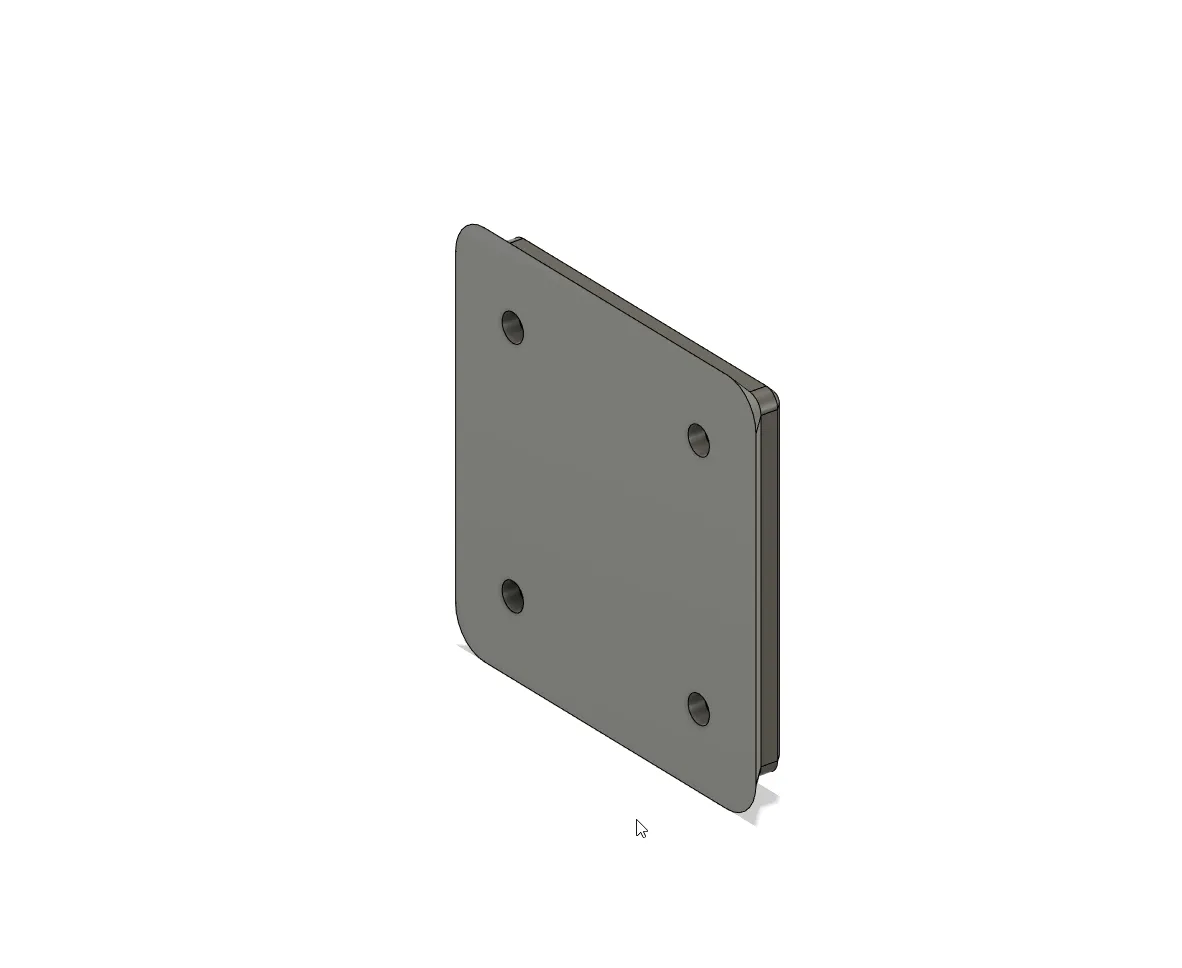

Mẫu cơ sở Gridfinity với lỗ cải tiến và khe trọng lượng

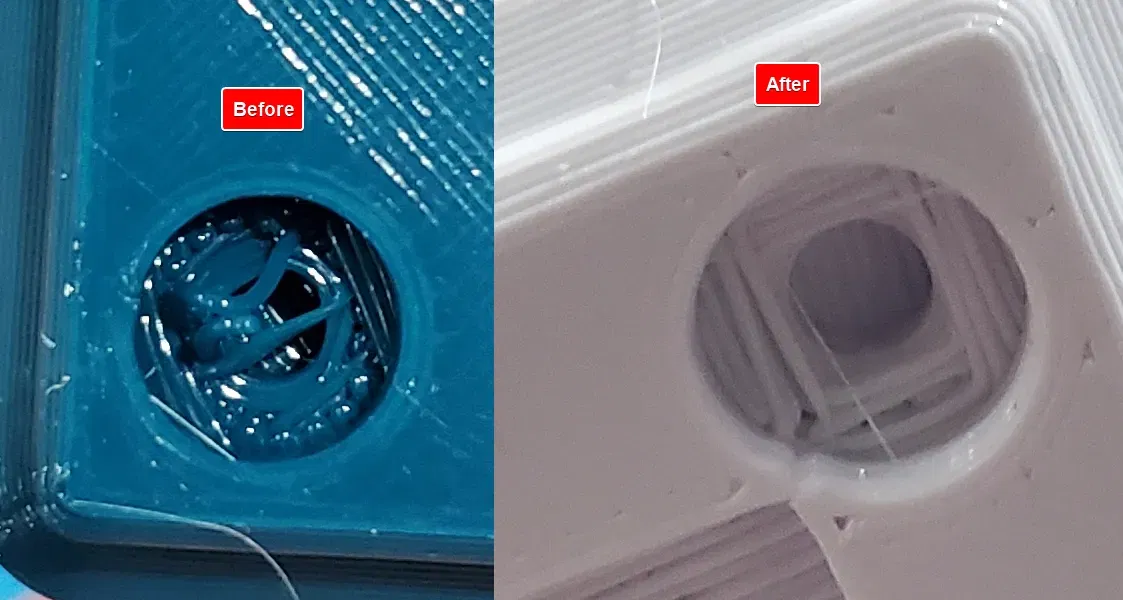

Các thiết kế gridfinity gốc có một lỗi nhỏ khi một hình tròn được cố gắng in trong không khí trong khi kéo khu vực lỗ vít. Nếu không có hỗ trợ, điều này khiến cả lỗ vít và lỗ nam châm không thể sử dụng được mà không cần một số xử lý hậu kỳ bổ sung.

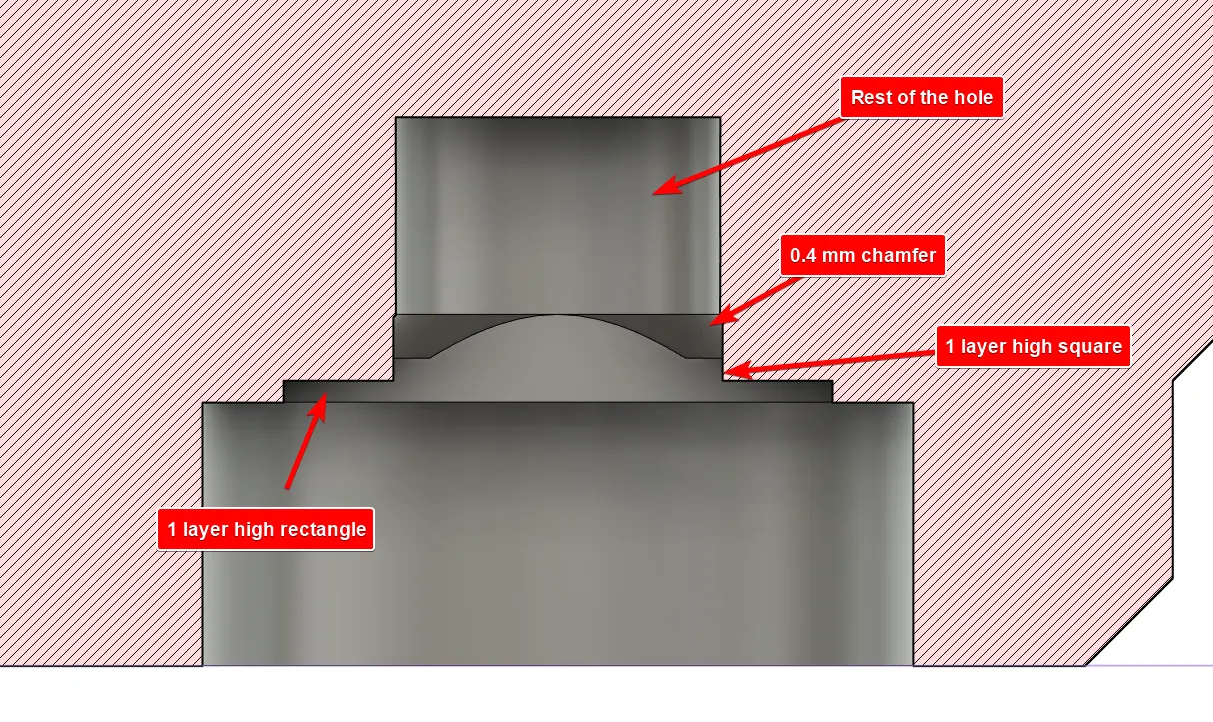

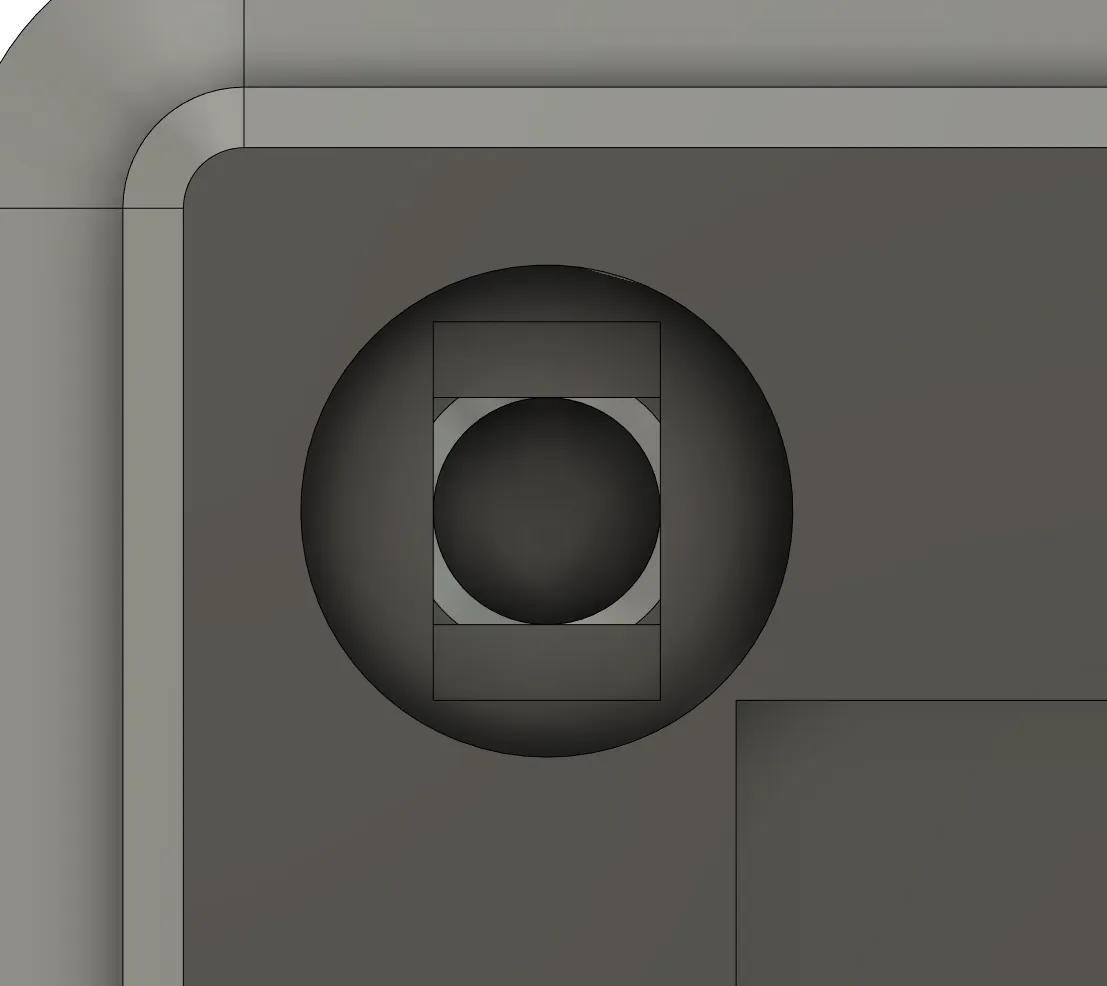

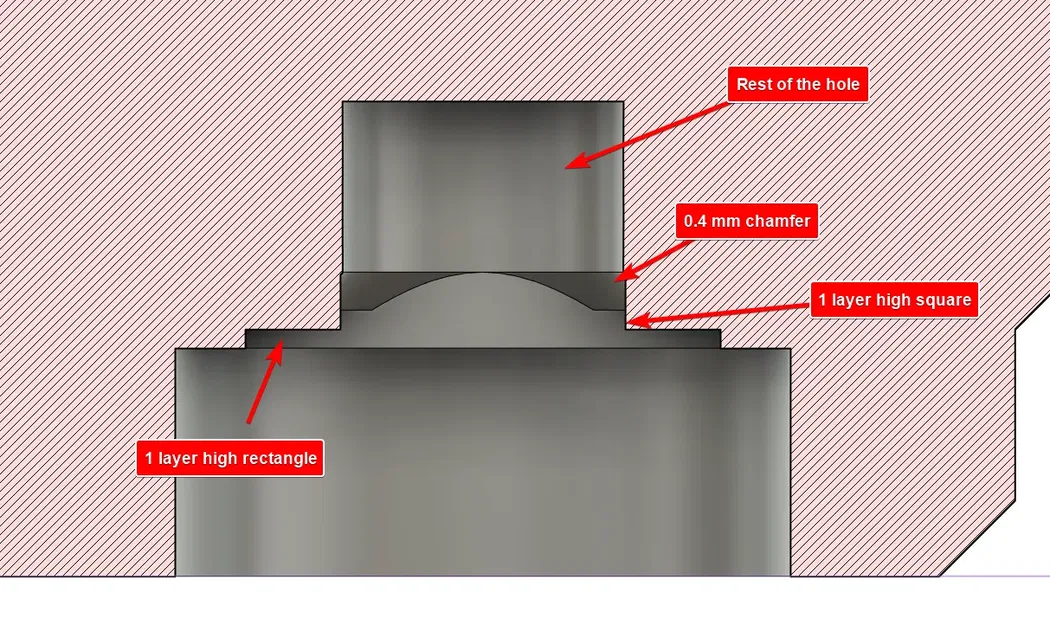

Điều này sử dụng một phương pháp từ Bảng Cheat 3D Printing để tránh vấn đề đó bằng cách vẽ một vài lớp xung quanh lỗ để hoạt động như hỗ trợ, và vát lỗ để đảm bảo cơ hội tốt nhất cho một bản in chính xác.

Tôi cũng đã tận dụng cơ hội để thêm một khe trọng lượng vào cơ sở gridfinity thay vì chỉ dựa vào các tấm nền.

Tôi đã bao gồm hầu hết mọi tệp hữu ích mà tôi có thể nghĩ đến: stl, step và f360 (có và không có lịch sử lộn xộn), tất cả đều có phiên bản có và không có khe trọng lượng.

Các Tài Nguyên Tương Tự Khác:

desaster đã thực hiện giải pháp này cho hộp tiêu chuẩn, nhưng tôi muốn có một cái mà tôi có thể sử dụng như một phần chèn vào bất kỳ món đồ gridfinity tiêu chuẩn nào.

Gridfinity Xây Lại trong OpenSCAD
Một bản xây dựng lại hoàn toàn của hệ thống Gridfinity trong OpenSCAD, cái này cũng bao gồm hỗ trợ cho các lỗ in trong không khí.
