Ender 3 - Vỏ hộp BTT Pi 1.2 & Giá gắn màn hình TFT35 SPI

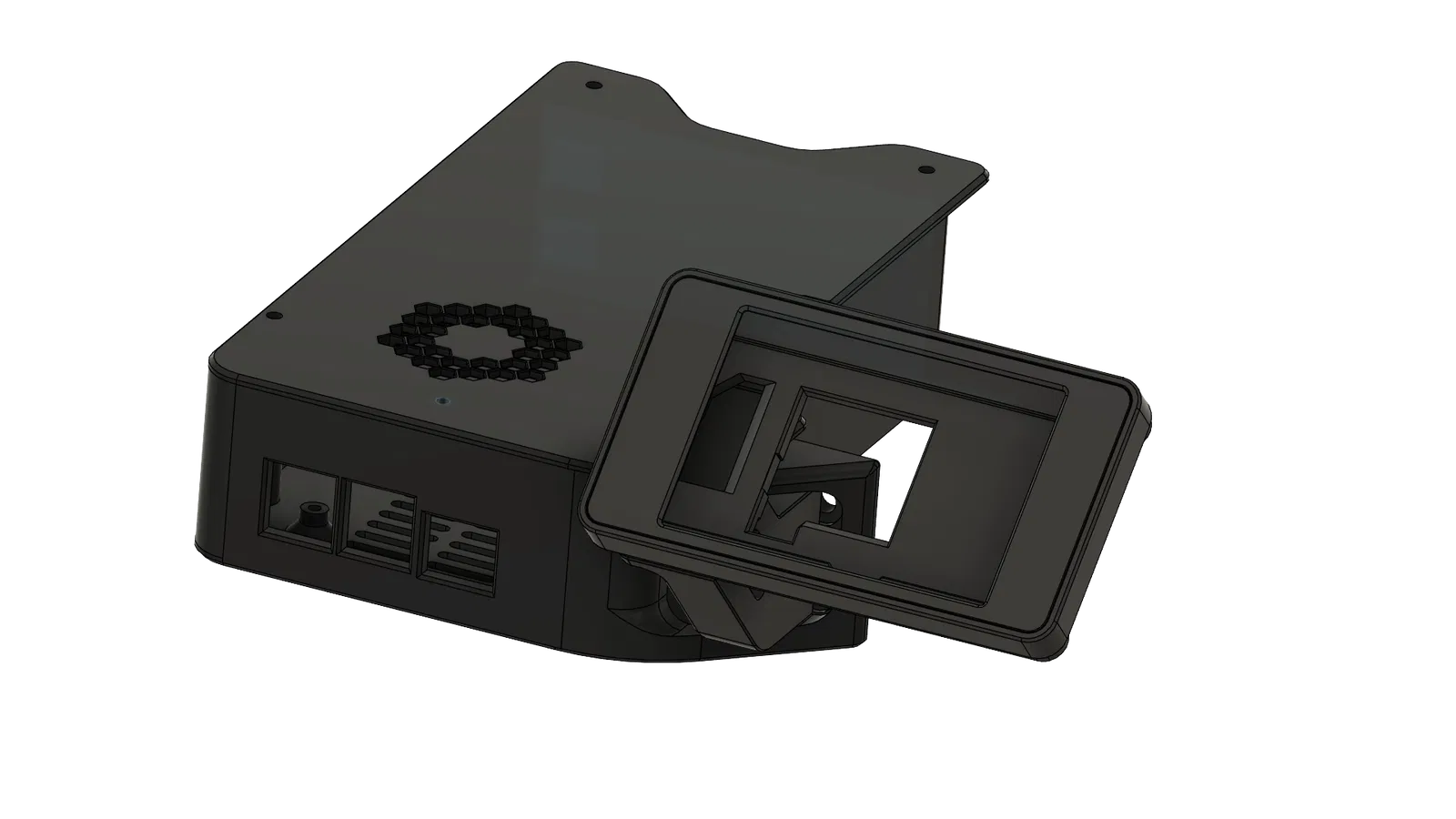

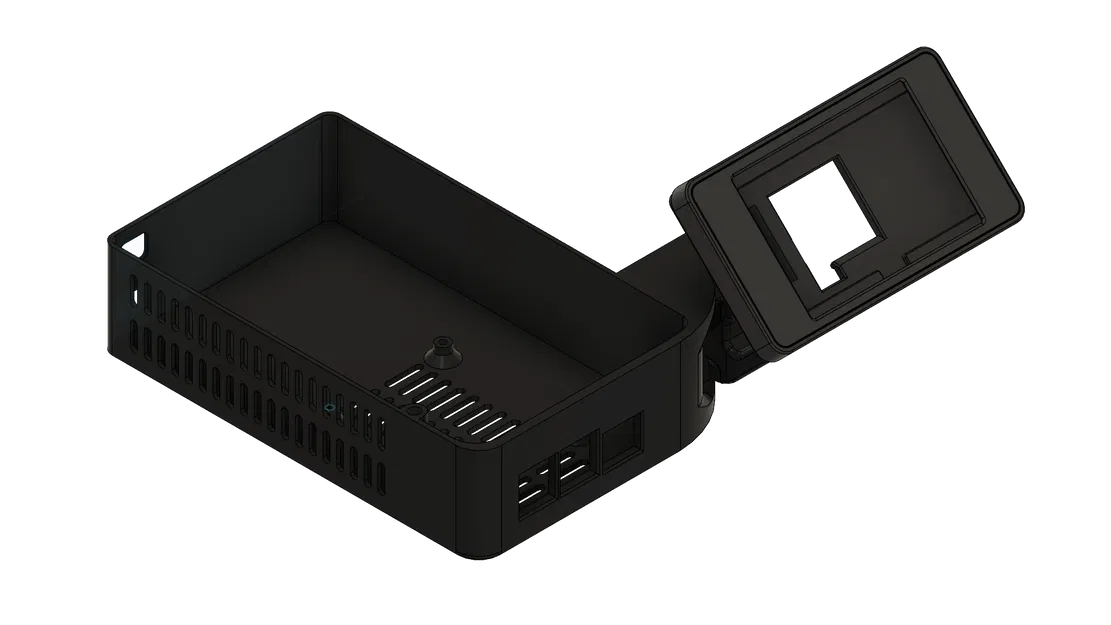

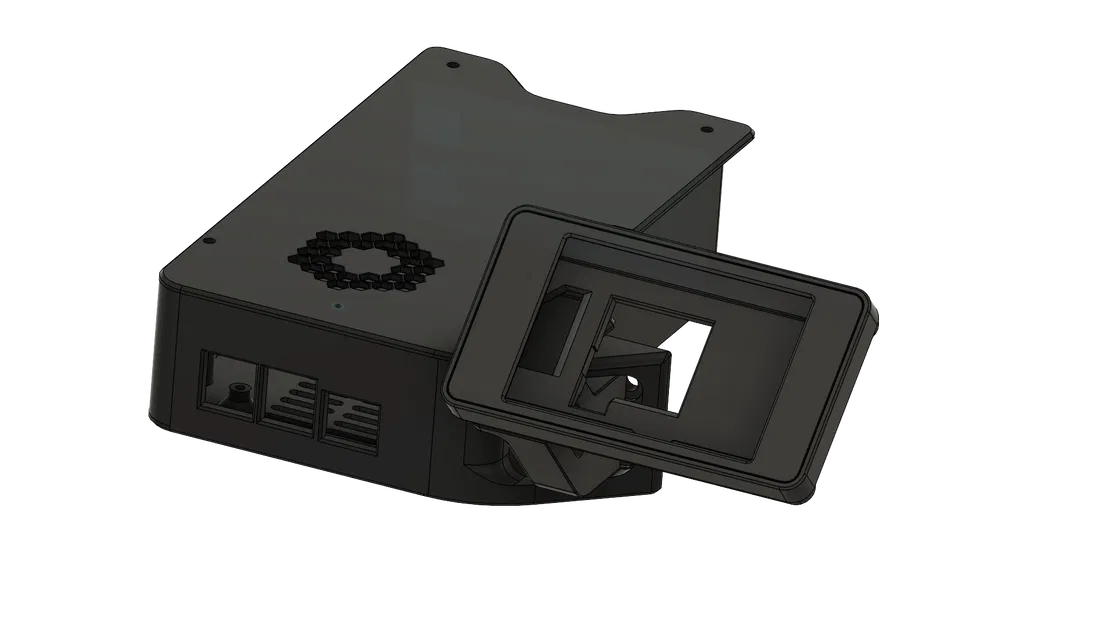

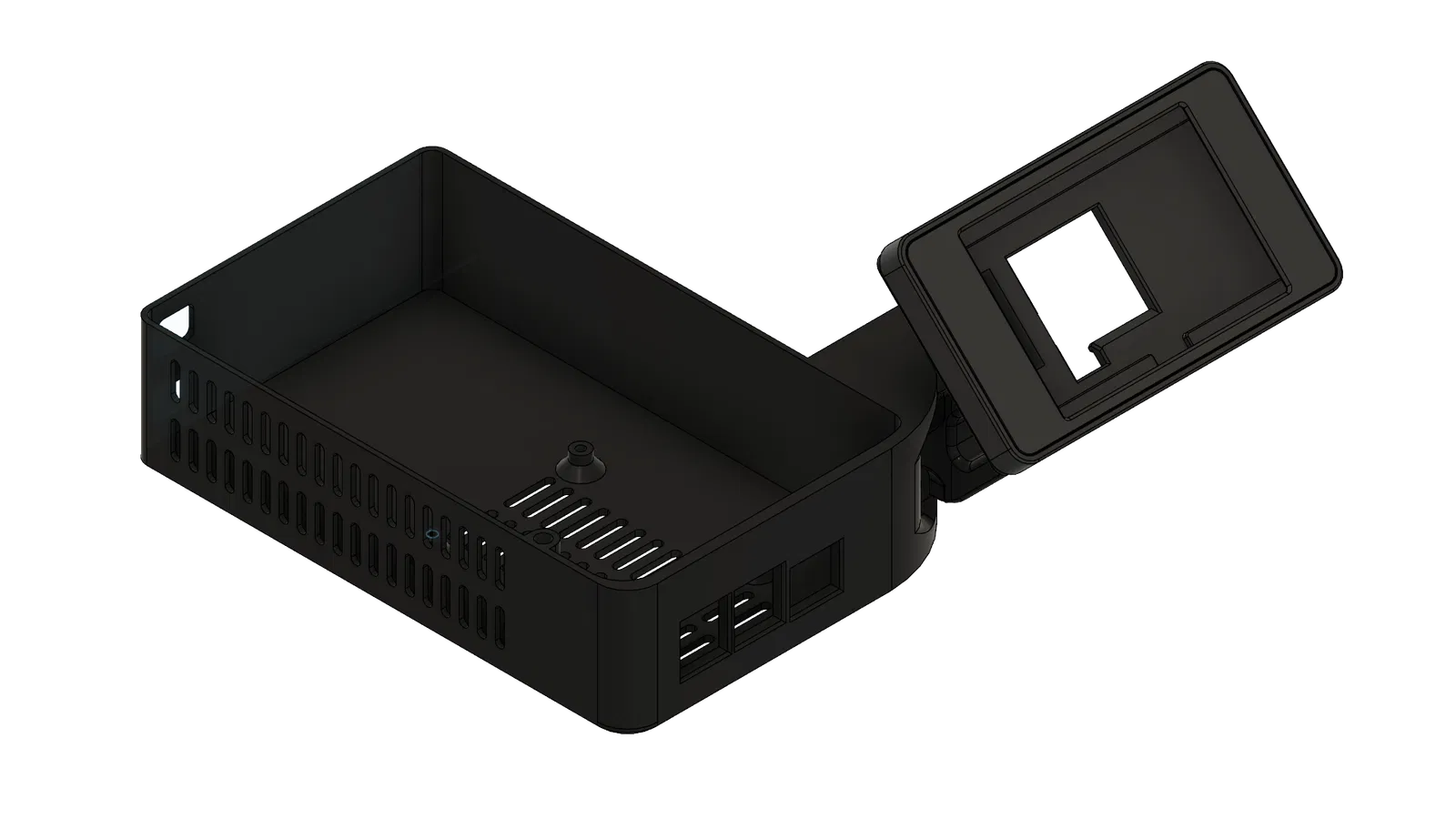

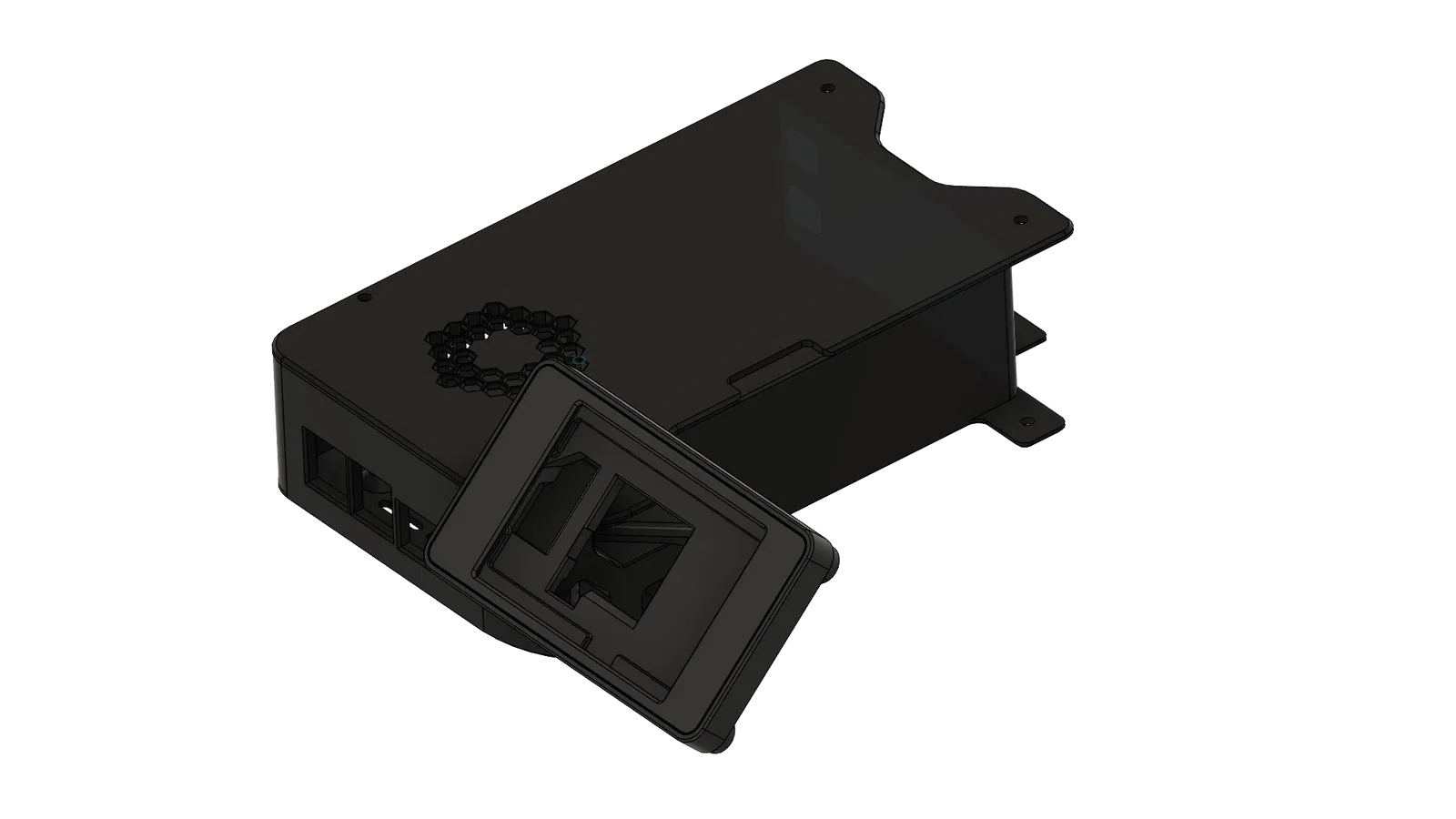

Bản thiết kế kết hợp giữa vỏ máy của Gizzle và khung màn hình BTT TFT35 SPI của Boothyboothy dành cho Ender 3. Giải pháp gọn gàng để lắp đặt BTT Pi và màn hình trực tiếp lên máy in, bao gồm danh sách linh kiện cần thiết để tự lắp ráp.
Mô tả
CẬP NHẬT 31/12/2025 - Đã tải lên tệp .step

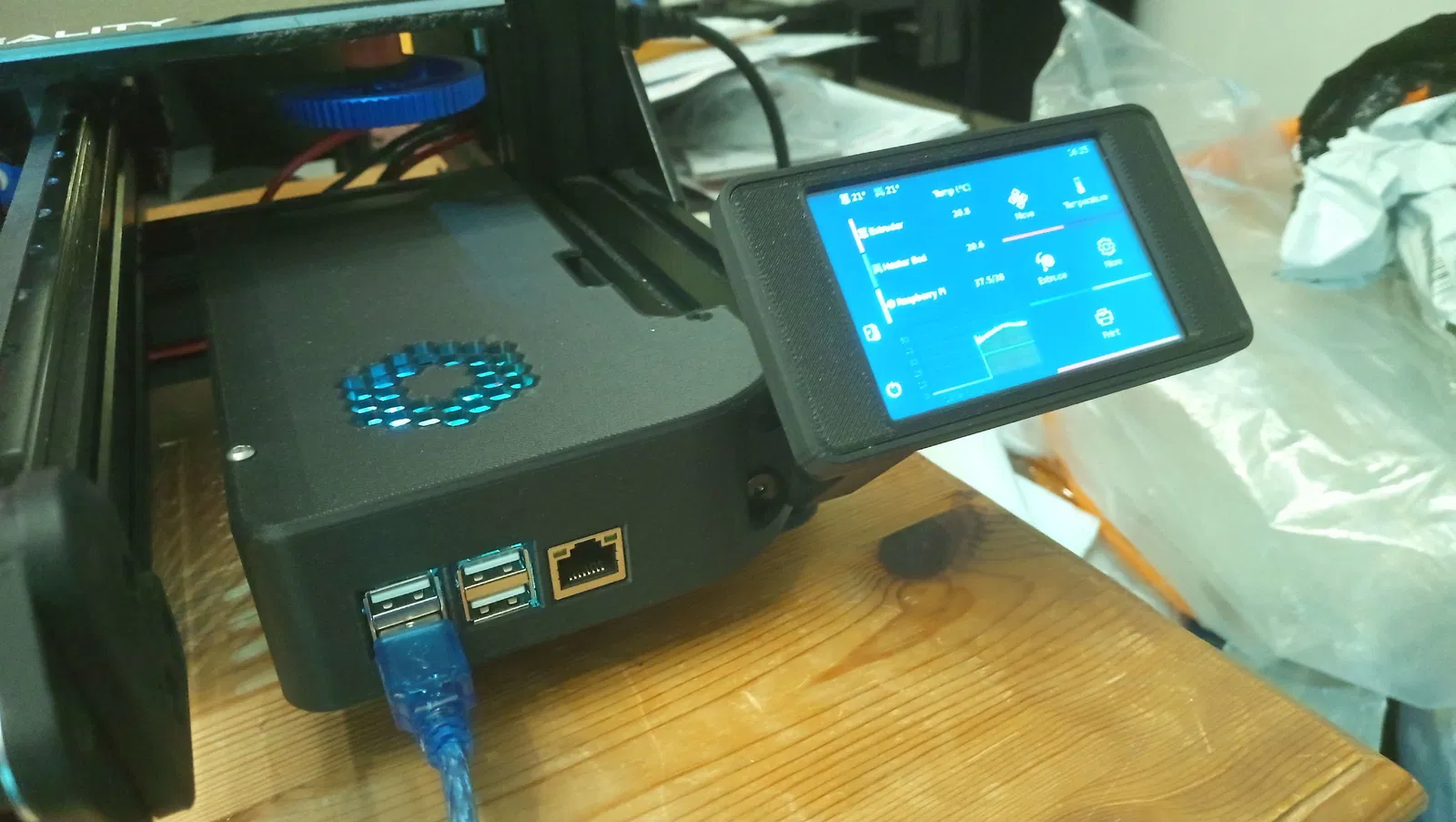

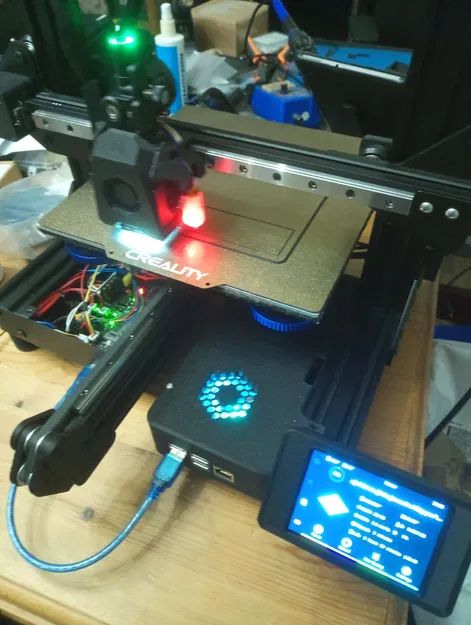

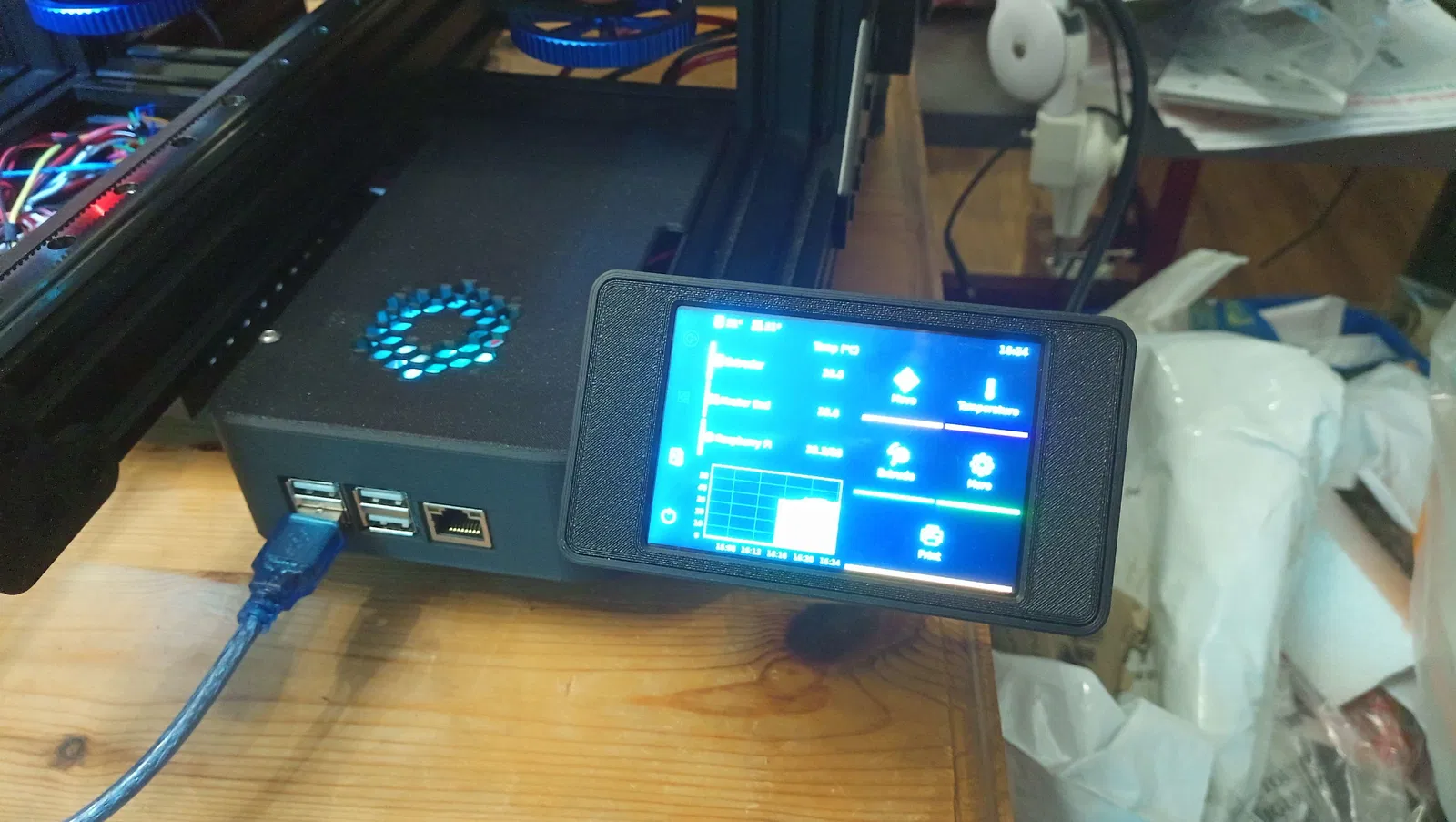

Tôi cần một cái vỏ (enclosure) cho BTT Pi và màn hình TFT35 SPI của mình để lắp vừa trên con Ender 3 v1, đồng thời vẫn giữ nguyên được vỏ máy cho bo mạch điều khiển chính.
Tôi in bằng nhựa Esun Matte Black PLA, nhưng dùng ABS hoặc PETG thì sẽ tốt hơn.
BOM (Danh sách linh kiện - chưa hoàn thiện, bạn cần kiểm tra lại độ dài ốc vít cần thiết):
6 x M3 T-Nuts (cho thanh nhôm 20 series) 9 x M3 Heat Insert (L 4mm, đường kính ngoài 5mm) (1x cho nắp, 4x cho giá đỡ quạt và 4x cho khung màn hình) 7x ốc M3 đầu dù 6-10mm (cho nắp) 4x ốc M3 đầu trụ hoặc đầu dù (cho quạt) 4x ốc M2.5 đầu trụ hoặc đầu dù (cho Pi) 4x ốc M3 đầu trụ (cho khung màn hình) Ốc M4 20mm loại đầu thấp (low profile) - để bắt vào thanh nhôm 4040 (hoặc tận dụng ốc cũ)
