Micro Mini cho QMX, (tr)uSDX, uSDX, KX2 và KX3

BỐI CẢNH:

Cái QMX, (tr)uSDX và Elecraft KX2 và KX3 là những chiếc radio xách tay tuyệt vời, nhưng micro cho KX2/KX3 thì khá to và nặng, và thực sự không có lựa chọn micro nào tốt cho (tr)uSDX. Vì vậy, tôi đã quyết định thiết kế một cái.

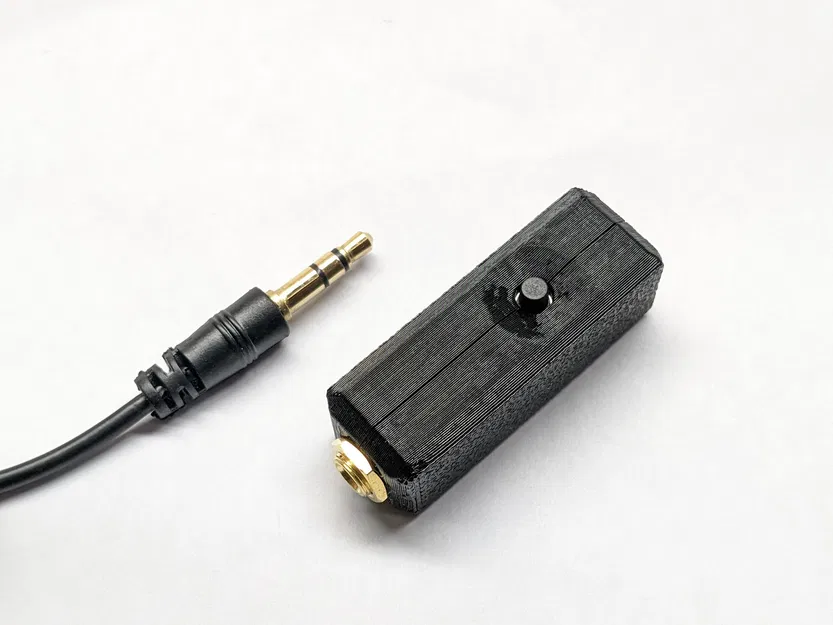

Với chiều dài 41mm, dày và rộng 14mm, chiếc micro này dễ dàng nhét vào bộ đồ nghề của bạn. Nó sử dụng cùng một dây cáp phụ như Mỏ phím Morse code/Phím CW in 3D của tôi để tiết kiệm trọng lượng và giảm thiểu thiết bị. Việc lắp ráp khá đơn giản, nhưng cần phải có mỏ hàn.

DANH MỤC VẬT TƯ:

Các liên kết là liên kết liên kết của Amazon - Bạn không tốn thêm chi phí gì, nhưng tôi sẽ nhận được vài xu từ Amazon nếu bạn mua qua các liên kết này.

Vật tư Bắt buộc

Số lượng

Nguồn

Phần trên in 3D

1

In từ STL (ưu tiên PETG) https://amzn.to/3H9QN4p

Phần dưới in 3D

1

In từ STL (ưu tiên PETG) https://amzn.to/3H9QN4p

Giắc cắm gắn bảng TRS 3.5mm

1

https://www.digikey.com/en/products/detail/schurter-inc/4832-2300/1731055 (2,73 đô la/cái) https://amzn.to/3Hadrd2 (gói 10 cái 7,99 đô la)

Nút nhấn 6mm x 6mm x 7mm

1

https://www.digikey.com/en/products/detail/cit-relay-and-switch/CT11027-0F100/16607792 (0,15 đô la/cái) https://amzn.to/3Wt1jIy (gói 100 cái 6,99 đô la)

QMX

Phần tử micro condenser Electret 9.7mm (-24db)

1

https://www.digikey.com/en/products/detail/pui-audio-inc/AOM-5024L-HD-F-R/12152286

TruSDX, FX-4CR, và Elecraft

Phần tử micro condenser Electret 9.7mm x 6.7mm

1

https://www.digikey.com/en/products/detail/cui-devices/CMA-6542TF-K/1869979 (0,80 đô la/cái) https://amzn.to/3CbkQph (gói 10 cái 5,99 đô la)

Dây nối 26-32 ga

200 mm

https://amzn.to/3G2bqi2 (198 ft 30 AWG 9,99 đô la)

Bổ sung/Tùy chọn

Dây cáp phụ (4 ft)

1

https://amzn.to/3XZ1IUo

DỤNG CỤ:

• Máy in 3D có khả năng in PETG
• Nhíp (https://amzn.to/3BaOeex)
• Kìm cắt dây hoặc kéo mà bạn không ngại làm hỏng (https://amzn.to/3VycZJK)
• Mỏ hàn (https://amzn.to/3P3bxgk)

LẮP RÁP:

1.) In tất cả mọi thứ.

Tôi đã bao gồm GCode mà tôi sử dụng trên Prusa i3 Mk ii nếu bạn muốn tải xuống và nhấn "in".

In các bộ phận của bạn để lắp ráp. PETG được ưu tiên vì sự ổn định nhiệt độ khi sử dụng ngoài trời.

Không cần giá đỡ cho bất kỳ bản in nào.

2.) Cắt dây và hàn micro và nút nhấn vào giắc cắm.

Cắt bốn đoạn dây dài 30mm và tuốt 3mm lớp cách điện ở mỗi đầu. Hàn dây như trong hình.

Miếng đệm nối đất trên micro là miếng không có dấu "+", hoặc miếng có các đường mạch rõ ràng dẫn từ miếng đệm đến vỏ kim loại của micro. Nối miếng đệm đó với chốt giữa (nối đất) trên giắc cắm 3.5mm.

Cũng lưu ý sử dụng các chốt nào của nút nhấn.

3.) Kiểm tra micro.

Cắm micro vào bộ đàm của bạn và kiểm tra. Tham khảo sách hướng dẫn của Elecraft để biết cài đặt. Bạn có thể cần thay đổi các mục menu cho độ lệch PTT.

Nếu micro không hoạt động, hãy thử đổi các dây được nối với các chốt ngoài của giắc cắm và kiểm tra lại.

4.) Lắp giắc cắm, nút nhấn và micro vào phần "Dưới" của vỏ.

Nhấn giắc cắm vào vị trí một cách cẩn thận. Lưu ý vị trí chốt nối đất, nằm giữa khe in trên đế.

Nhấn nút nhấn vào vị trí, cẩn thận không làm hỏng các chốt.

Nhấn phần tử micro vào vị trí, cẩn thận không làm hỏng bộ phận chống gió ở phía trước (không quá quan trọng).

Luồn dây vào kênh trung tâm của vỏ dưới, đảm bảo dây sẽ không bị kẹp bởi nắp trên.

5.) Gắn nắp trên vào.

Đảm bảo dây đã được luồn vào và sẽ không bị kẹp, sau đó gắn nắp trên vào. Vặn chặt đai ốc trên giắc cắm để hoàn thành việc lắp ráp.

Lên sóng và cùng vui nào!

CẢM ƠN:

Cảm ơn bạn đã chế tạo chiếc micro này. Tôi hy vọng sẽ sớm liên lạc được với bạn khi bạn đang sử dụng nó.

Nếu bạn có bất kỳ nhận xét hoặc phản hồi nào về cách tôi có thể làm cho thứ này tốt hơn nữa, xin vui lòng cho tôi biết. Tôi rất muốn nghe.
