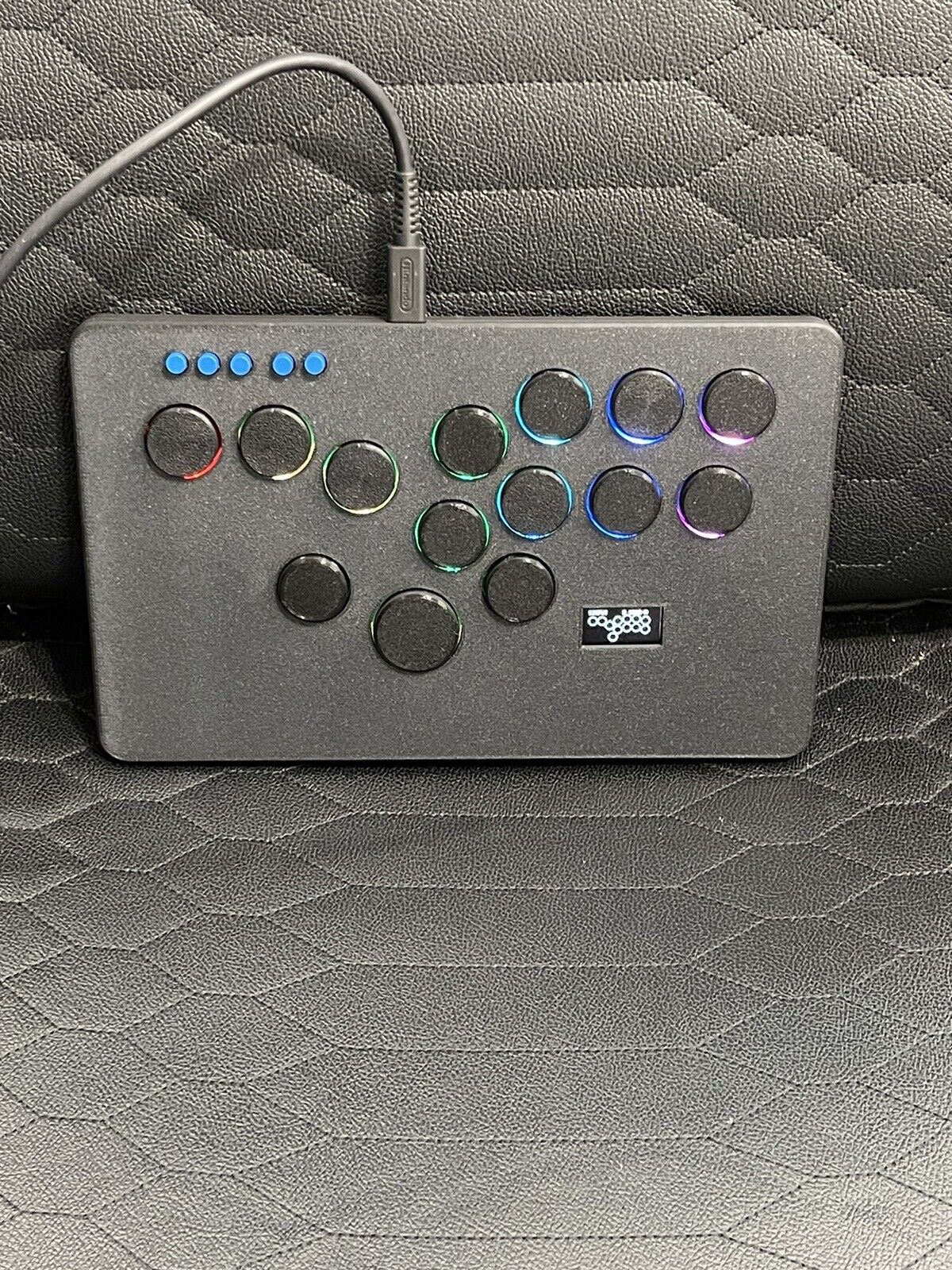

FlatboxP V5 Large Enclosure 6x6 tac switch Có Cheat Buttons & OLED

Dự án này rất hay, mình làm để chơi SF6. Có chỉnh sửa file để phù hợp với nhu cầu của mình.

In PLA. Độ cao lớp 1.5mm, mật độ 20%, nhưng thật ra thông số in không quá quan trọng đâu.

Phần tường xung quanh chỗ gắn insert khá mỏng, mình khuyên các bạn nên đặt PCB lên phần in sẵn rồi ấn insert vào để hạn chế nhựa bị giãn nở và giữ cho lỗ đủ nhỏ để khớp với PCB.

Cải tiến:

• Rộng hơn và dài hơn, phần trên có thể dùng làm chỗ tỳ tay và case ngồi trong lòng thoải mái hơn
• Sử dụng M3 short heatserts để không phải vặn vào nhựa
  • Heat sert mình đang dùng:
    • https://cnckitchen.store/products/gewindeeinsatz-threaded-insert-m3-short-100-stk-pcs
  • Vít là loại M3x8mm đầu chìm:
    • https://www.amazon.com/Uxcell-a16011300ux0871-M3x8mm-Carbon-Countersunk/dp/B01D8L4XVE/ref=sr_1_8?crid=38OEI5V3GV1J&keywords=m3x8+countersunk+screw&qid=1695331344&sprefix=m3x8+counter%2Caps%2C230&sr=8-8
• Làm nửa trên dày hơn một chút để nút bấm gần như bằng phẳng với case khi ấn
• Hỗ trợ PCB bên trong ở nửa dưới để thao tác bấm nút chắc chắn hơn
• Lỗ truy cập phía sau để đẩy switch ra bằng dụng cụ.
  • Nắp nút bấm hay bị gãy khỏi thân, cách này giúp nắp giữ nguyên trong khi bạn tháo switch mà không cần tháo rời.
• Bo tròn các cạnh ở một vài chỗ.
