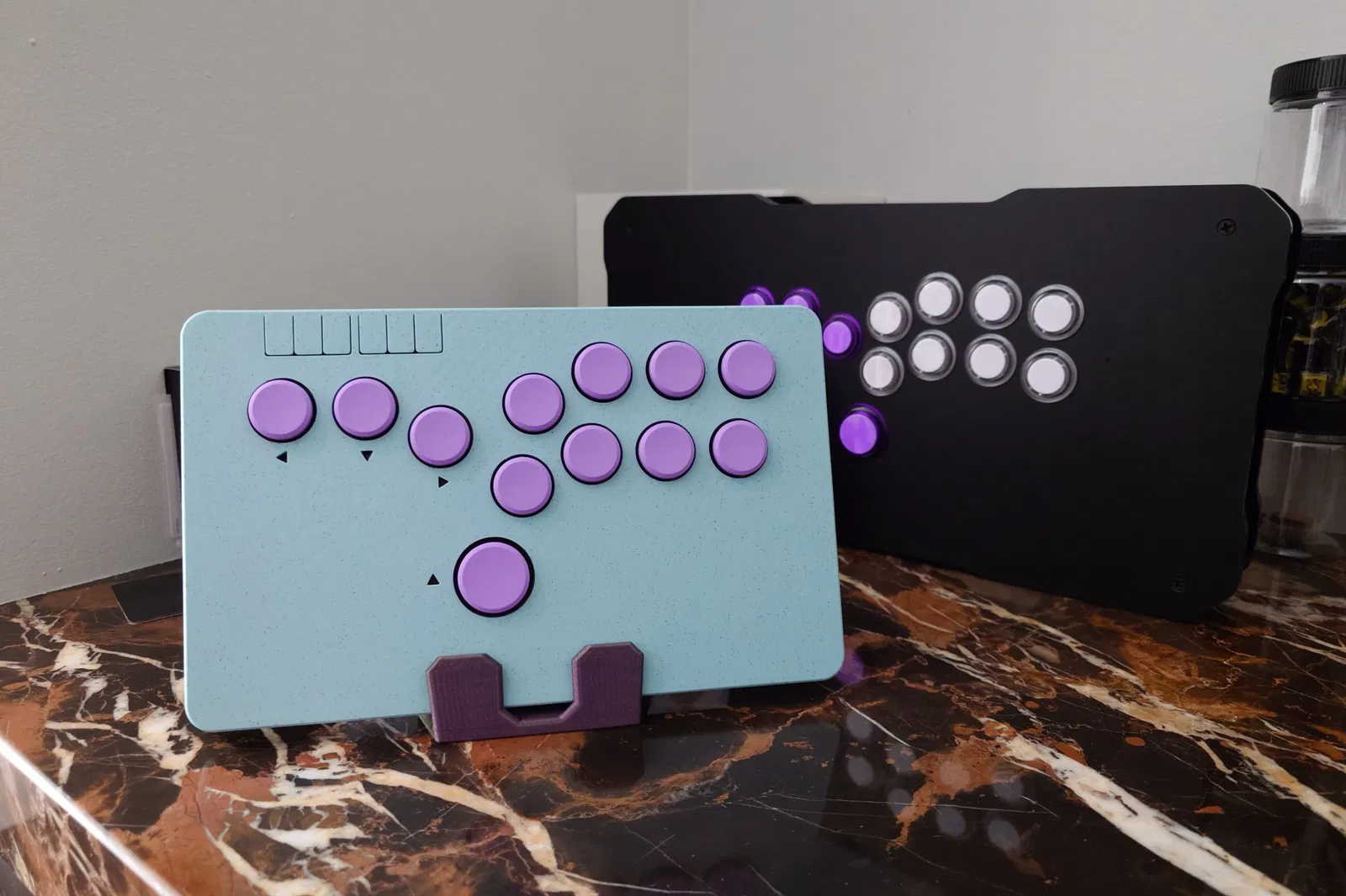

Hộp điều khiển Flatbox V5 cho trò chơi Street Fighter

Đây là một dự án tuyệt vời, làm cái này để chơi SF6. Đã thực hiện một số thay đổi cho tệp để phù hợp với trường hợp sử dụng của tôi.

In bằng PLA. Chiều cao lớp 1.5mm, 20% độ đặc, nhưng thật sự thì cài đặt in không quá quan trọng cho cái này.

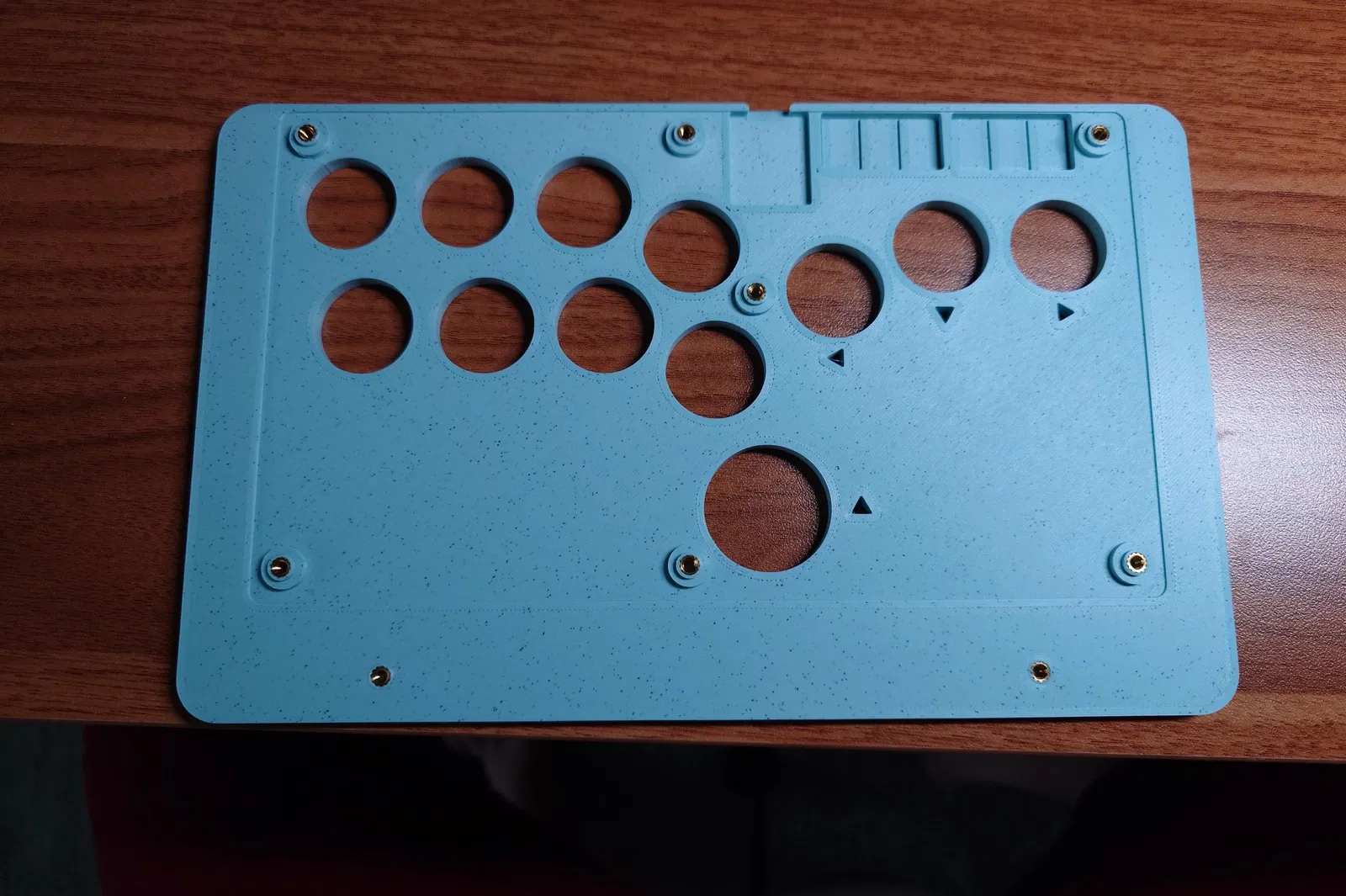

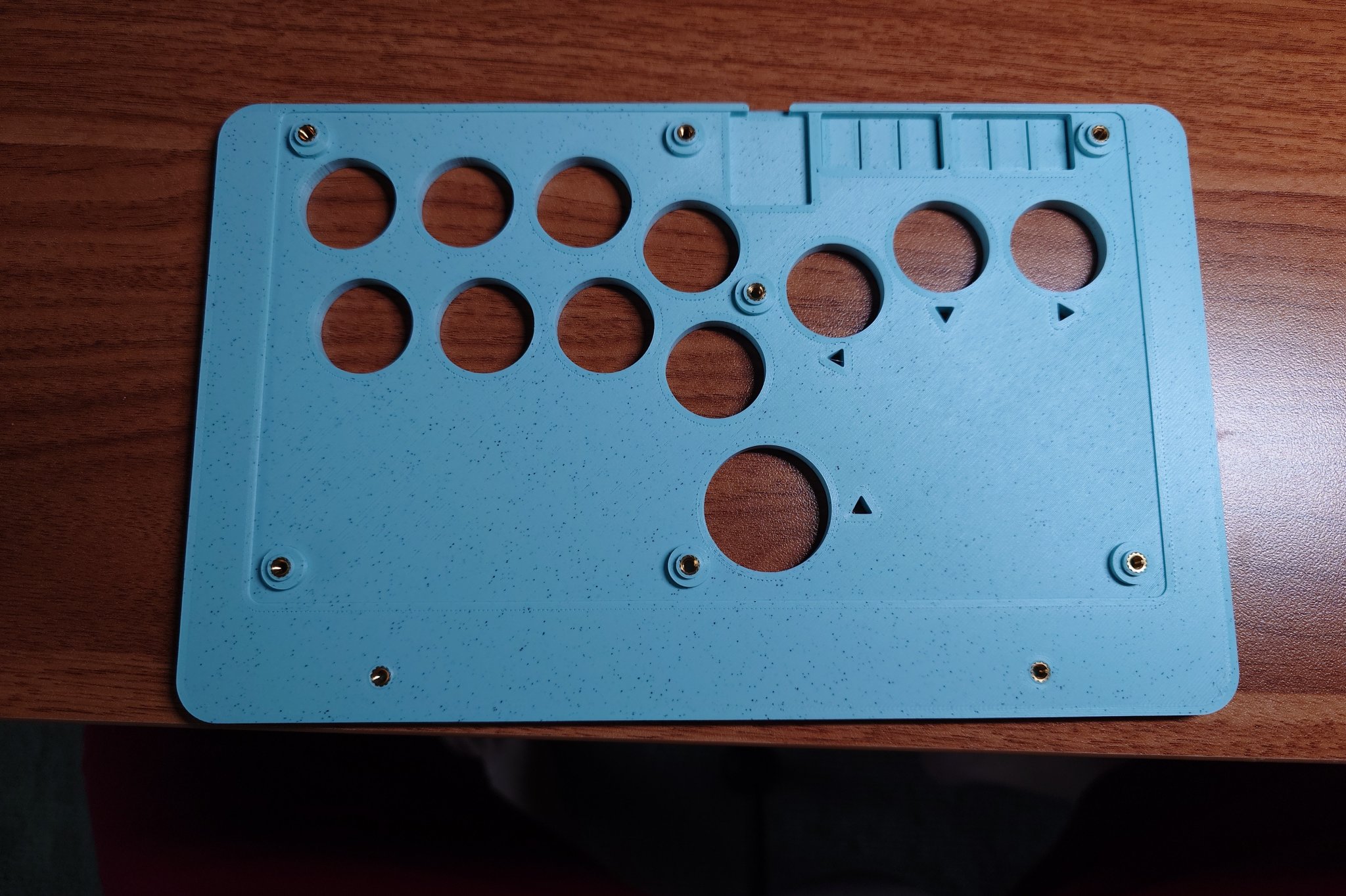

Bức tường xung quanh các chèn khá mỏng, tôi khuyên bạn nên đặt PCB lên mảnh in trong khi nhấn các chèn để hạn chế tối đa việc nhựa có thể giãn ra và giữ đủ nhỏ để vừa với các lỗ trên pcb.

Cải tiến

• Rộng và dài hơn, phần trên có thể hoạt động như một chỗ để tay và vỏ ngồi tốt hơn trong lòng.
• Sử dụng M3 short heatserts nên không phải vặn vào nhựa
  • Heat sert chính xác tôi đang sử dụng
    • https://cnckitchen.store/products/gewindeeinsatz-threaded-insert-m3-short-100-stk-pcs
  • Vít là vít M3x8mm chìm
    • https://www.amazon.com/Uxcell-a16011300ux0871-M3x8mm-Carbon-Countersunk/dp/B01D8L4XVE/ref=sr\_1\_8?crid=38OEI5V3GV1J&keywords=m3x8+countersunk+screw&qid=1695331344&sprefix=m3x8+counter%2Caps%2C230&sr=8-8

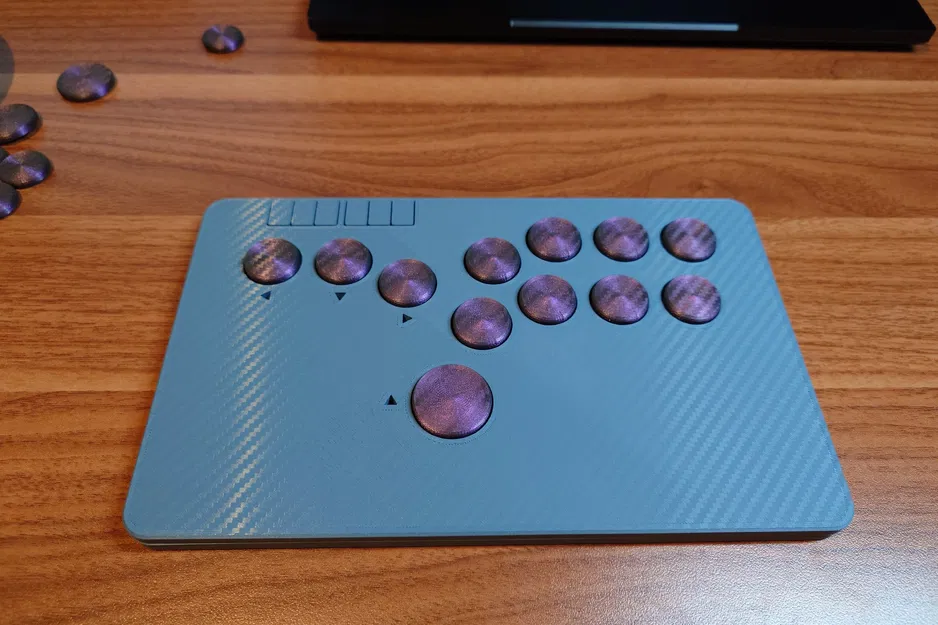

• Làm phần trên dày hơn một chút để các nút gần như phẳng với vỏ khi được nhấn

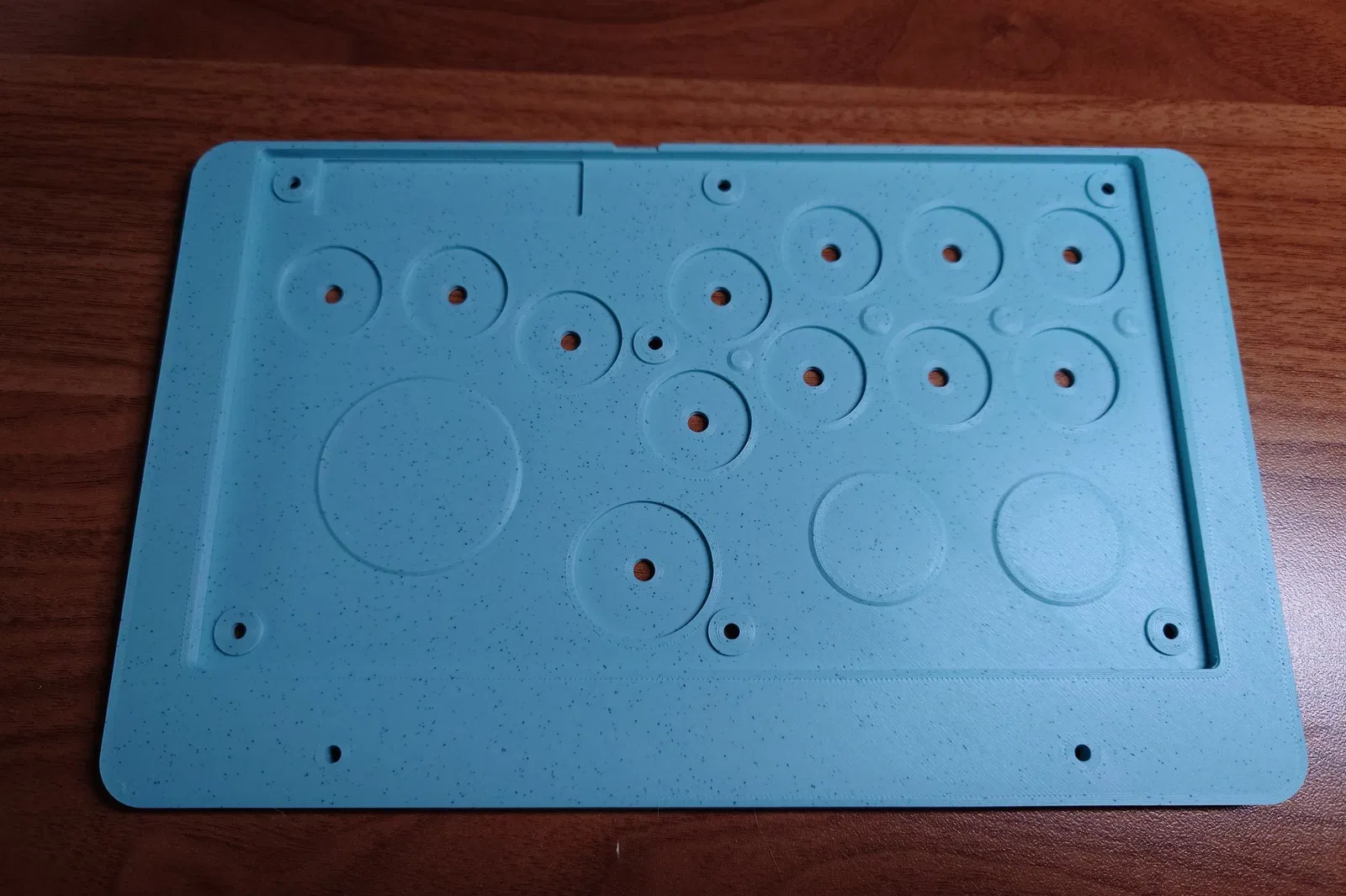

• Hỗ trợ PCB bên trong ở phần dưới để làm cho việc nhấn nút chắc chắn hơn
• Lỗ truy cập phía sau để cho phép bạn đẩy các công tắc ra bằng một cái búa.

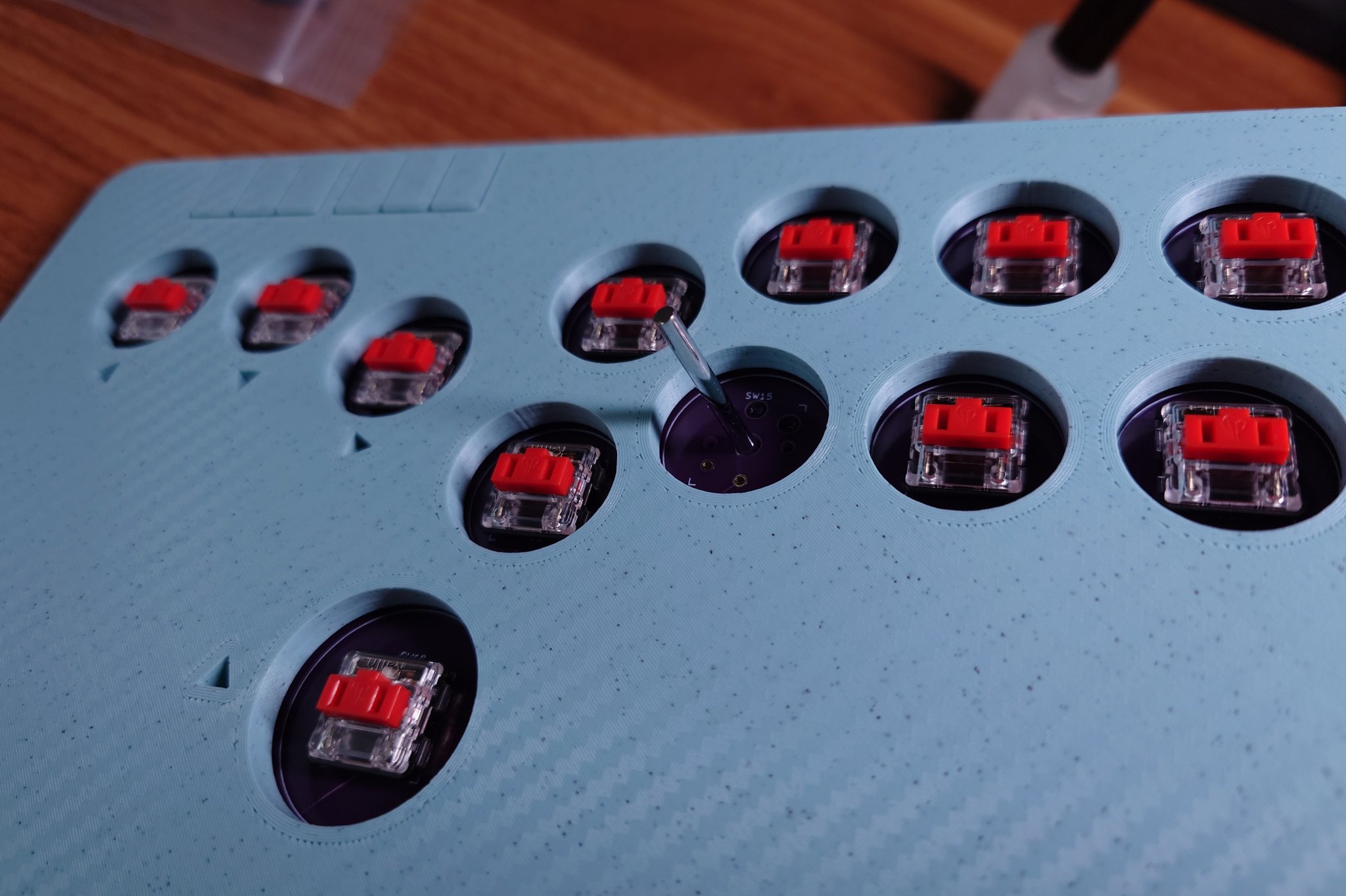

  • Các nắp nút thích bị gãy ra trong thân, cách này các nắp có thể giữ nguyên trong khi bạn tháo các công tắc mà không cần phải tháo rời
• Làm tròn các cạnh ở đây và đó.

Cảm ơn!
