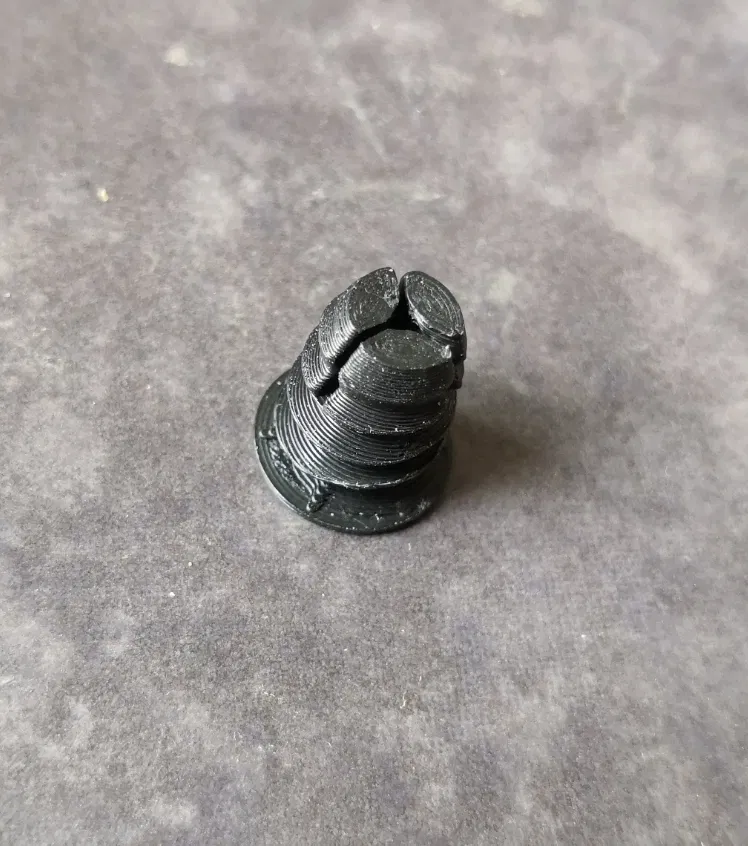

Tắc Kê Tường Thạch Cao (Drywall Anchor)

Mô tả

Thiết kế “Stubbie” của LD.P hoạt động rất tốt, nhưng giống như các loại tắc kê nhựa mua ngoài tiệm, tôi gặp phải tình trạng bị gãy và vít số 8 có xu hướng làm trượt ren tắc kê. Vì vậy, tôi đã đặt ra các mục tiêu thiết kế sau:

• Nên dùng được lỗ khoan thí điểm 6mm
• Nên dùng được với vít số 8 (lỗ khoan 2.5mm, thân vít 3.57mm)
• Nên có thể đóng vào bằng máy siết bu lông (impact driver)

Thiết kế

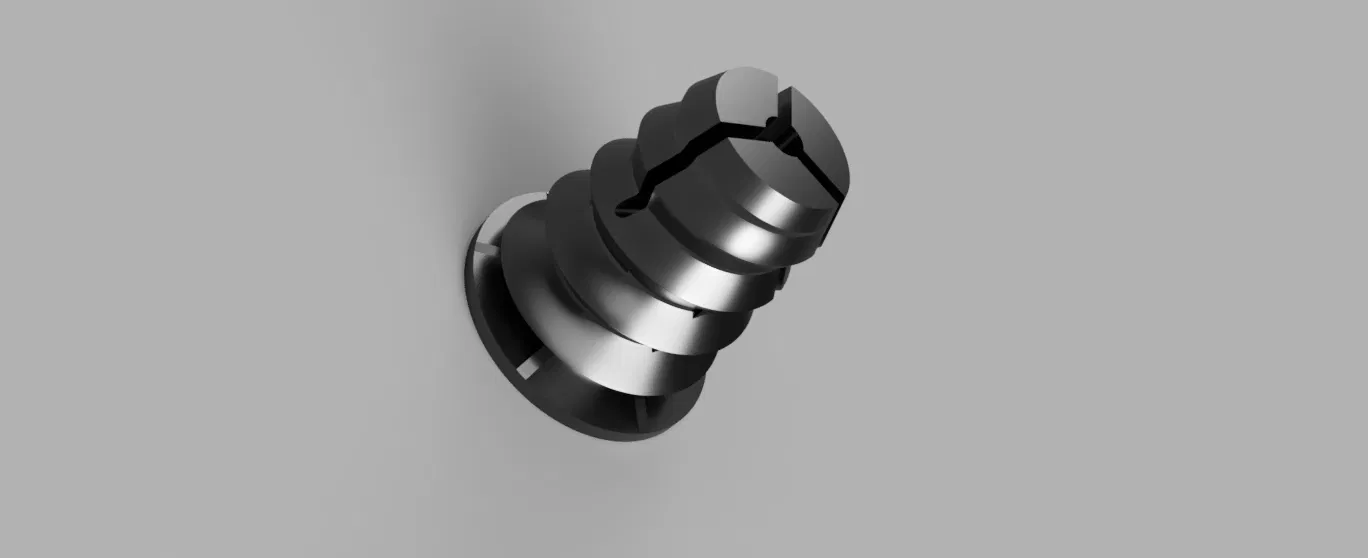

Mặc dù ban đầu tôi bắt đầu bằng việc chỉnh sửa file STL gốc, nhưng cuối cùng tôi đã vẽ lại bộ phận này và tạo ra 4 kích cỡ khác nhau.

• 1 chấm - lỗ khoan 6.5mm
• 2 chấm - lỗ khoan 7.0mm
• 3 chấm - lỗ khoan 7.5mm
• 5 chấm - lỗ khoan 8mm

Mặc dù bộ phận 6.5mm hoạt động được, nhưng thiết kế có một số thỏa hiệp nên có lẽ nên tránh trừ khi bạn thực sự cần kích thước đó. Bộ phận 3 chấm (7.5mm) có lẽ là lựa chọn tốt nhất trong dòng sản phẩm này.

Hiệu suất

Tất cả các kích cỡ đều có thể đóng vào bằng máy siết bu lông, cần đặc biệt cẩn thận với bộ phận 6.5mm. Tôi đã thử nghiệm chúng khi in bằng ABS với độ cao lớp là 0.2mm, nhưng vì đây là bài kiểm tra độ bám dính giữa các lớp của bạn chứ không phải độ bền vật liệu nên chúng cũng sẽ hoạt động tốt với PLA hoặc PETG.

Khả năng chịu lực kéo giật ra (pull out) sẽ tương tự như thiết kế gốc.
