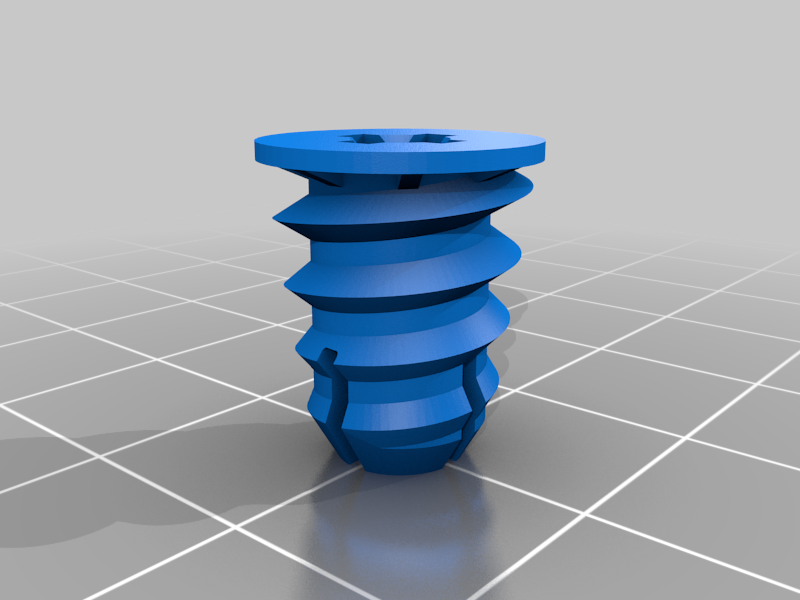

Nở Nhựa Treo Tường "The Stubbie"

Tôi đã thiết kế cái nở nhựa treo tường "The Stubbie" này một cách lặp đi lặp lại, sau khi cái móc áo bằng kim loại vặn vào tường bị hỏng với những cái nở nhựa kiểu "bung" thông thường (loại hẹp, có rãnh).

Ban đầu tôi thử làm giống loại nở nhựa "có ren" giống vài "thingiverser" khác, nhưng không hài lòng lắm.

Nhu cầu

Vì vậy, thiết kế đã phát triển để đáp ứng các nhu cầu sau:

• ngắn hơn để "lãng phí" ít vật liệu hơn phía sau tường (tiết kiệm nhựa...)
• có diện tích tiếp xúc nhỏ nhất có thể
• cứng cáp nhất có thể trong khi đáp ứng các nhu cầu trên
• vừa với một lỗ có sẵn, có thể là: lỗ còn lại từ cái nở nhựa bị bung ra, lỗ được tạo bằng mũi khoan 1/4 inch thông thường, hoặc nếu bạn thực sự bí, có thể tạo lỗ bằng tua vít Philips rất phổ biến. (Nếu bạn có máy in 3D mà không có mũi khoan...)

Đặc điểm

Đáp ứng các nhu cầu này đã sinh ra các đặc điểm sau:

• chỉ dài hơn một chút so với độ dày của tấm tường thạch cao thông thường (3/8 inch)
• bước ren nhỏ hơn nở nhựa kim loại thông thường; cần nhiều vòng xoay hơn để bù cho biên dạng ren hẹp hơn (đường kính tổng thể của nở nhựa).
• đầu có rãnh, để tận dụng nguyên lý nở ra khi vít siết vào, ngoài nguyên lý xoắn ốc rõ ràng. Đầu có rãnh cũng giúp "mài" thạch cao khi nó làm lớn lỗ ban đầu.
• về mặt kỹ thuật, nếu bạn ở phía trước một thanh đỡ (stud) nhưng vít của bạn quá ngắn để bám chắc vào đó, bạn có thể sử dụng "the stubbie" sau khi dùng nó để tạo ren trước cho lỗ, sau đó bẻ gãy các đầu có rãnh. Bạn sẽ không có cùng lực giữ, nhưng nó vẫn tốt hơn nhiều so với việc chỉ vặn vít trực tiếp vào tường thạch cao. (Dự kiến lực kéo tối đa khoảng 10 kg / 22 pound.)

Thử nghiệm hiệu suất

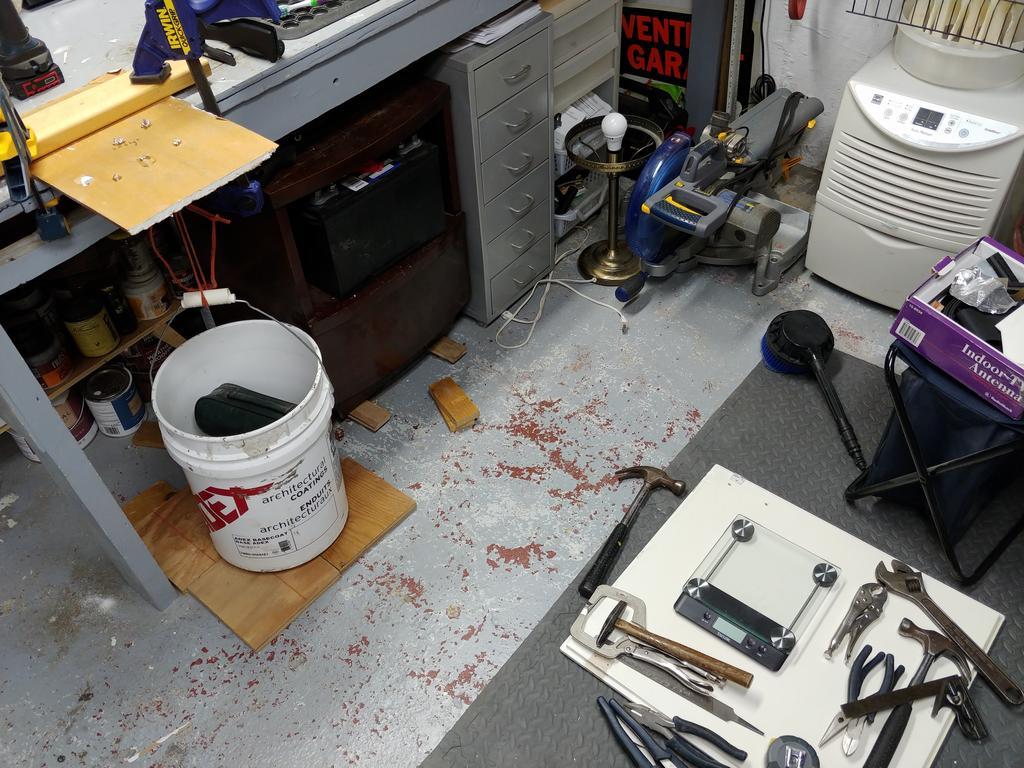

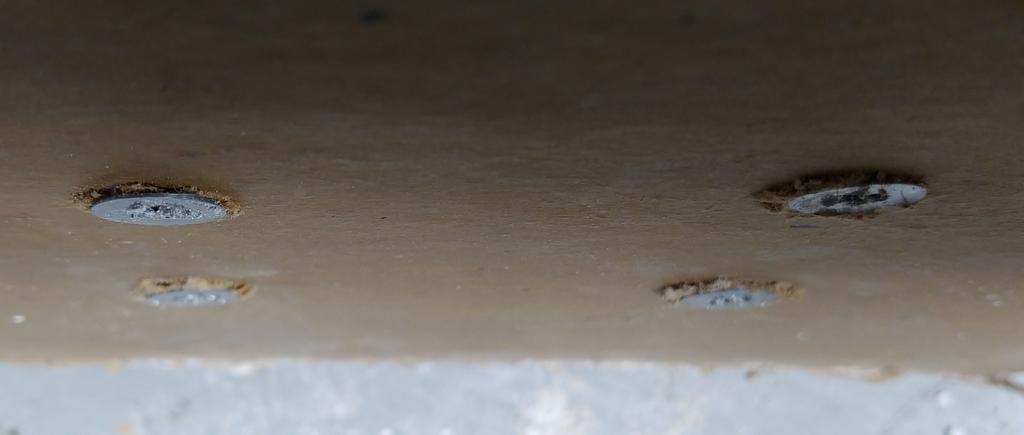

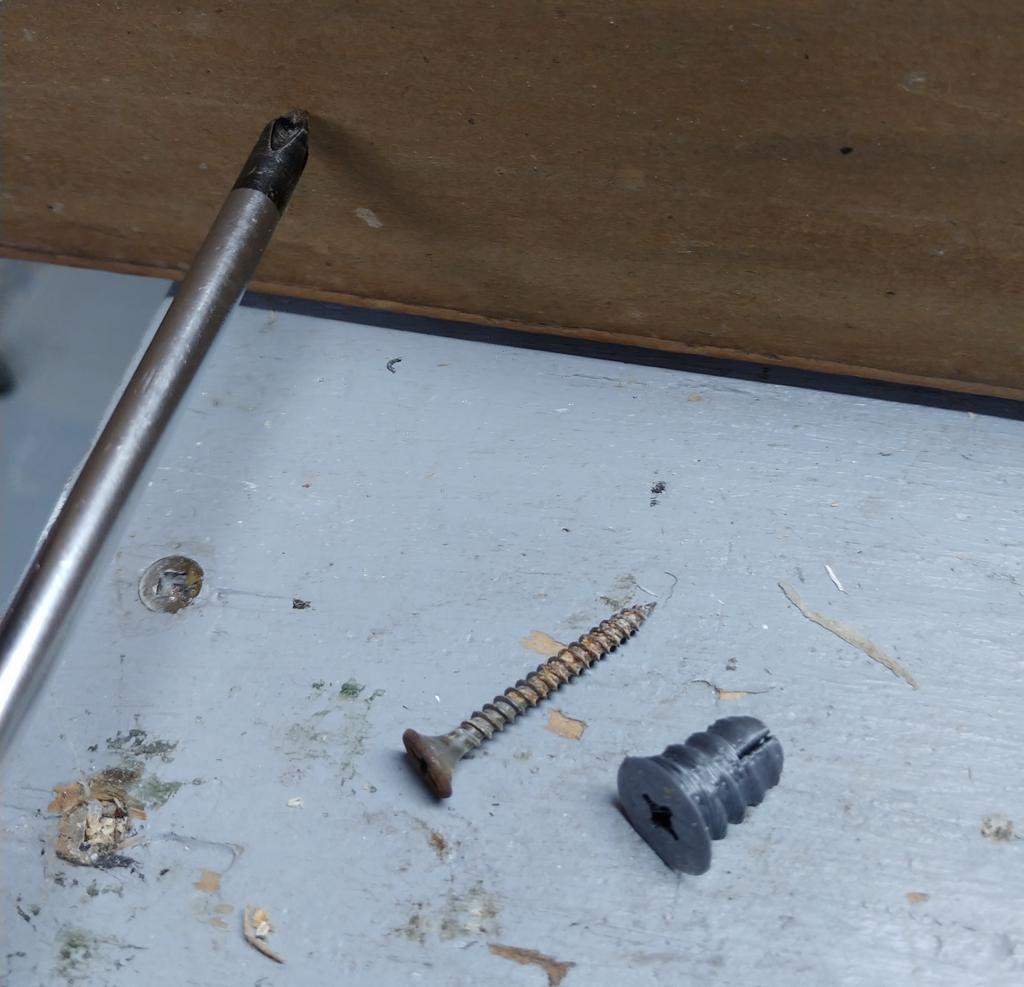

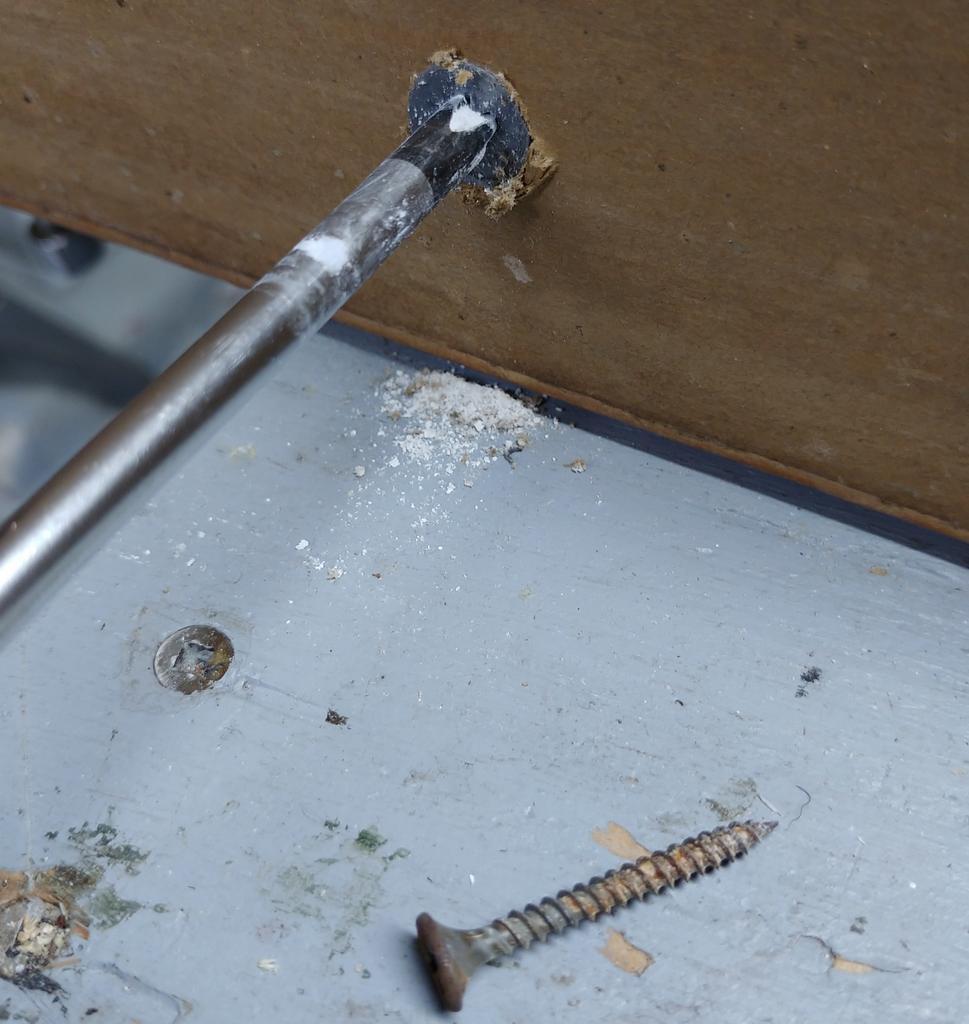

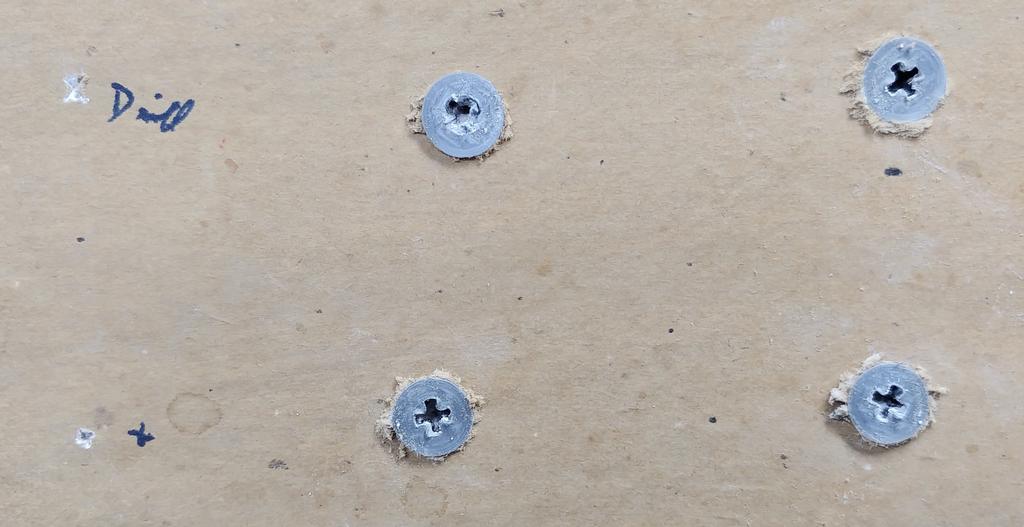

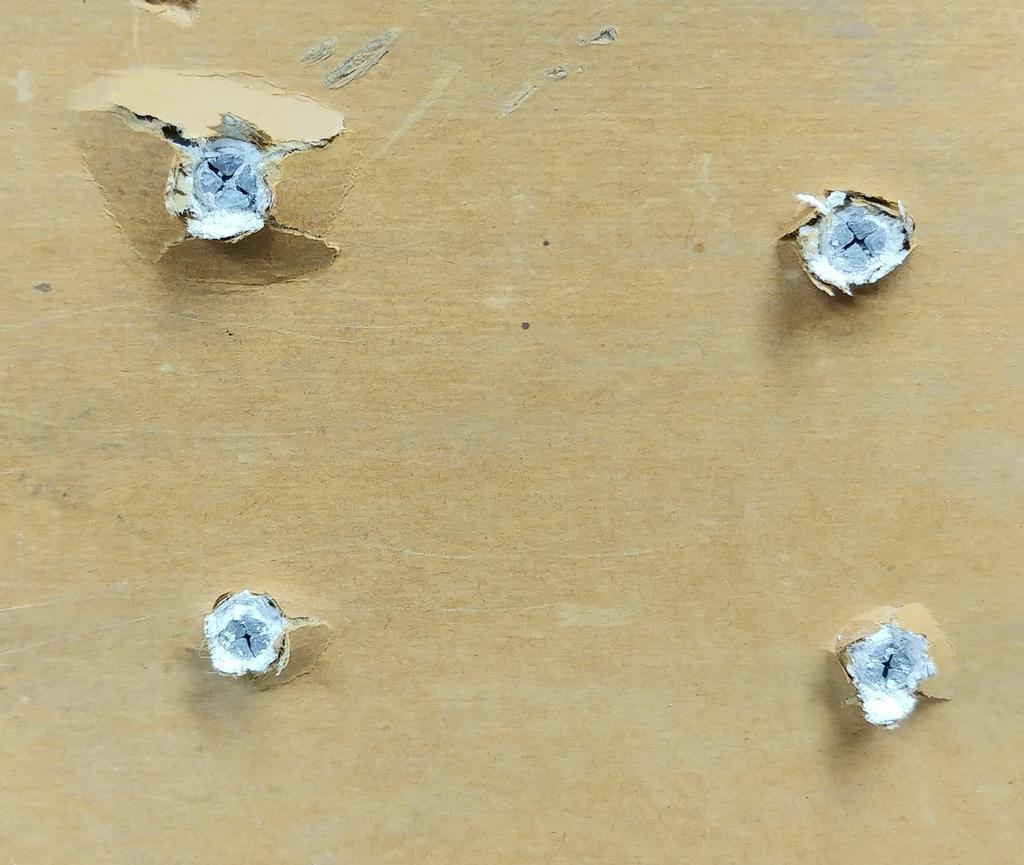

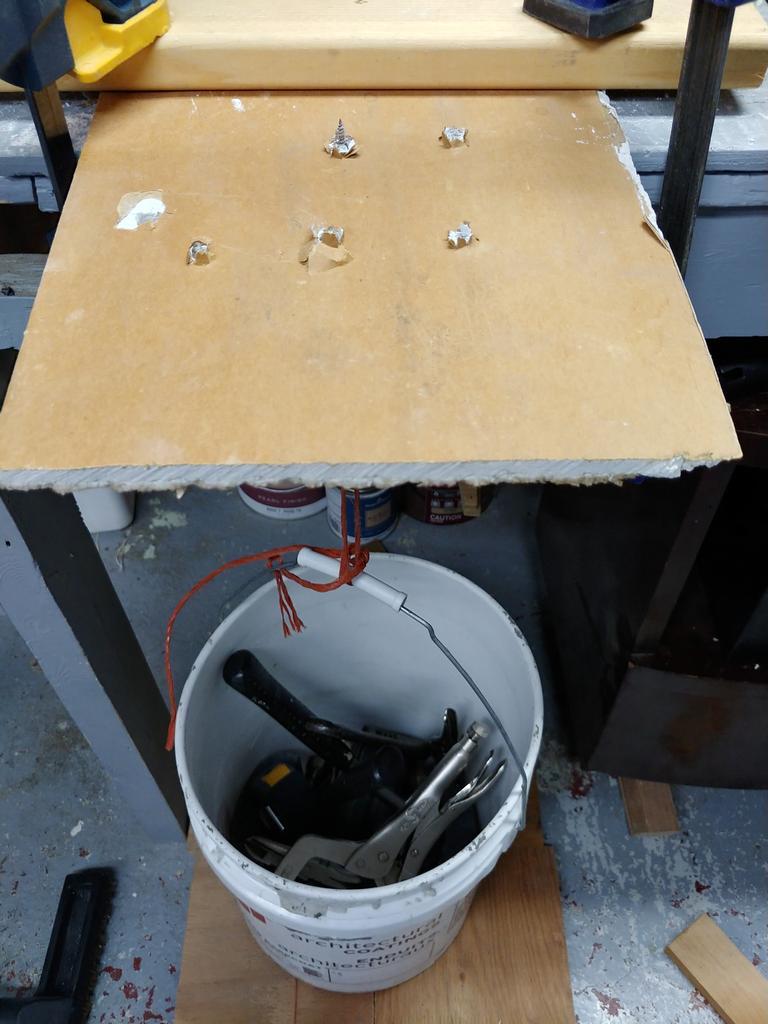

4 cái nở nhựa đã được thử nghiệm trên một miếng tường thạch cao cũ tôi có sẵn. Hai loại lỗ đã được thử nghiệm: lỗ khoan bằng mũi khoan 1/4 inch và lỗ tạo bằng tua vít Philips. Hai loại vít đã được thử nghiệm: vít thạch cao tiêu chuẩn (tức là để gắn tường thạch cao vào thanh đỡ) và vít kiểu Ikea thông thường dùng để treo đồ trên tường (hơi rộng hơn vít thạch cao một chút, ngắn hơn với bước ren dài hơn một chút). Bạn có thể thấy tất cả các bước và thiết lập trong hình ảnh trên.

• lỗ khoan với vít kiểu Ikea; tôi đã khoan hỏng lỗ. Tôi ấn quá mạnh khi quay quá chậm và tạo ra một mớ hỗn độn ở mặt sau của tấm tường. Nhân tiện, cái nở nhựa có ít "vật liệu" để bám vào hơn. Tuy nhiên, vẫn cần khoảng 10 kg / 22 pound lực kéo để nhổ cái nở nhựa ra.

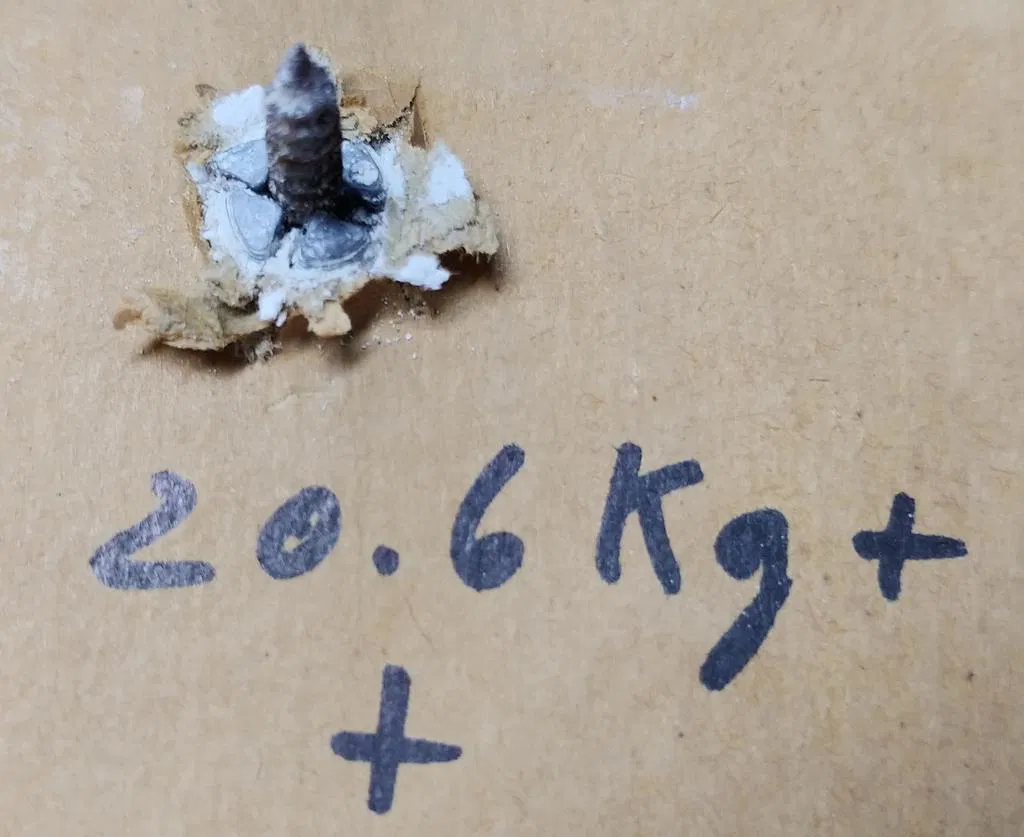

• lỗ khoan với vít thạch cao; tôi đã dừng thử nghiệm ở mức hơn 20 kg / 44 pound vì nó đã trở nên quá phi lý.
• lỗ tạo bằng tua vít với vít kiểu Ikea; tôi đã dừng thử nghiệm ở mức hơn 20 kg / 44 pound vì nó đã trở nên quá phi lý.
• lỗ tạo bằng tua vít với vít thạch cao; tôi đã dừng thử nghiệm ở mức hơn 20 kg / 44 pound vì nó đã trở nên quá phi lý.

Vậy là bạn đã thấy, một trường hợp ngoại lệ ở mức 10 kg / 22 pound (vì tôi đã làm hỏng lỗ ngay từ đầu) và 3 cái nở nhựa rất chắc chắn, lực kéo trên 20 kg / 44 pound (tối đa chưa rõ!!!)

Tuy nhiên...

Không thiết kế nào là hoàn hảo và thiết kế này cũng có khuyết điểm: vì nó "ngắn", nó đòi hỏi cả sự cẩn thận hơn (căn chỉnh) và lực mạnh hơn trong quá trình vặn nở nhựa vào. Điều này là để đảm bảo nó đi thẳng và các ren bám vào tường thạch cao. Nó vẫn khá dễ dàng, nhưng không dễ như các thiết kế dài và thon hơn.

Cài đặt in

Thương hiệu máy in:

Anet

Máy in:

A8

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2

Infill:

100%

Nhựa in: Overture PLA Grey
