Khớp nối nhanh cho LiftPod

Tác giả MW_3D

Lượt tải
56
Lượt thích
28
Lượt coi
804
Tải tất cả (.zip)· 3 file · 6,7 MB· 6,7 MB

File 3 6,7 MB

  • Base_1765999421.stlSTL · 1.012,4 KB
  • slider_1765999422.stlSTL · 5,3 MB
  • Spring_1765999423.stlSTL · 411,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#122127
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

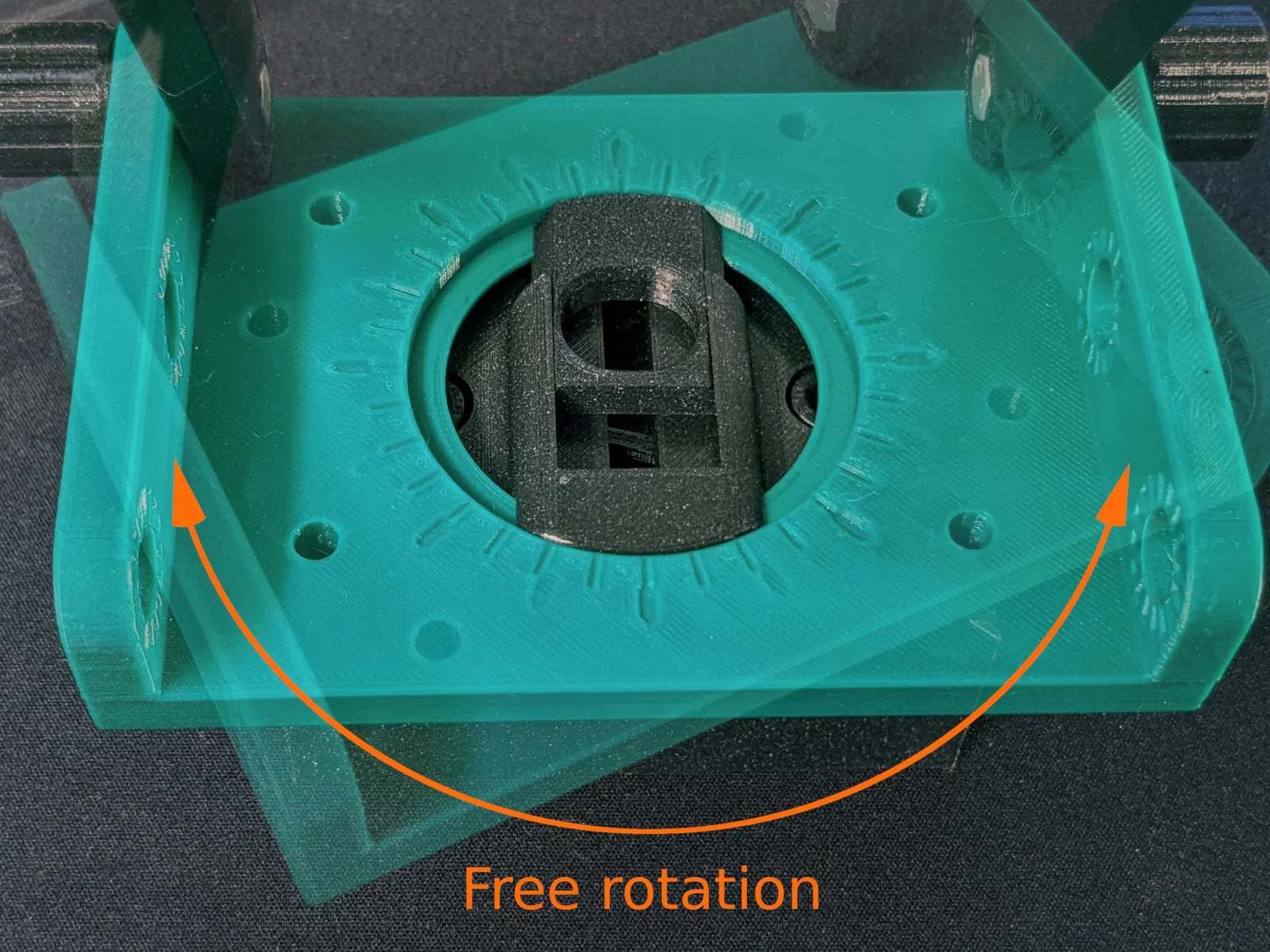

Đây là bộ khớp nối nhanh cho LiftPod. Với lò xo in sẵn, nó gắn vào nhanh chóng và chắc chắn, bạn cũng có thể xoay LiftPod sau khi nó đã khớp vào vị trí. Ngay cả khi bạn kéo máy ảnh hoặc chân đế thì nó cũng không bị rơi.

Tuy nhiên, nếu bạn muốn sử dụng LiftPod với bộ khớp nối nhanh này, bạn cần có đế gắn này.

Bạn có thể xem bộ khớp nối nhanh này hoạt động như thế nào tại đây:

Khi in các bộ phận, phần đế và phần trượt cần được in có hỗ trợ.

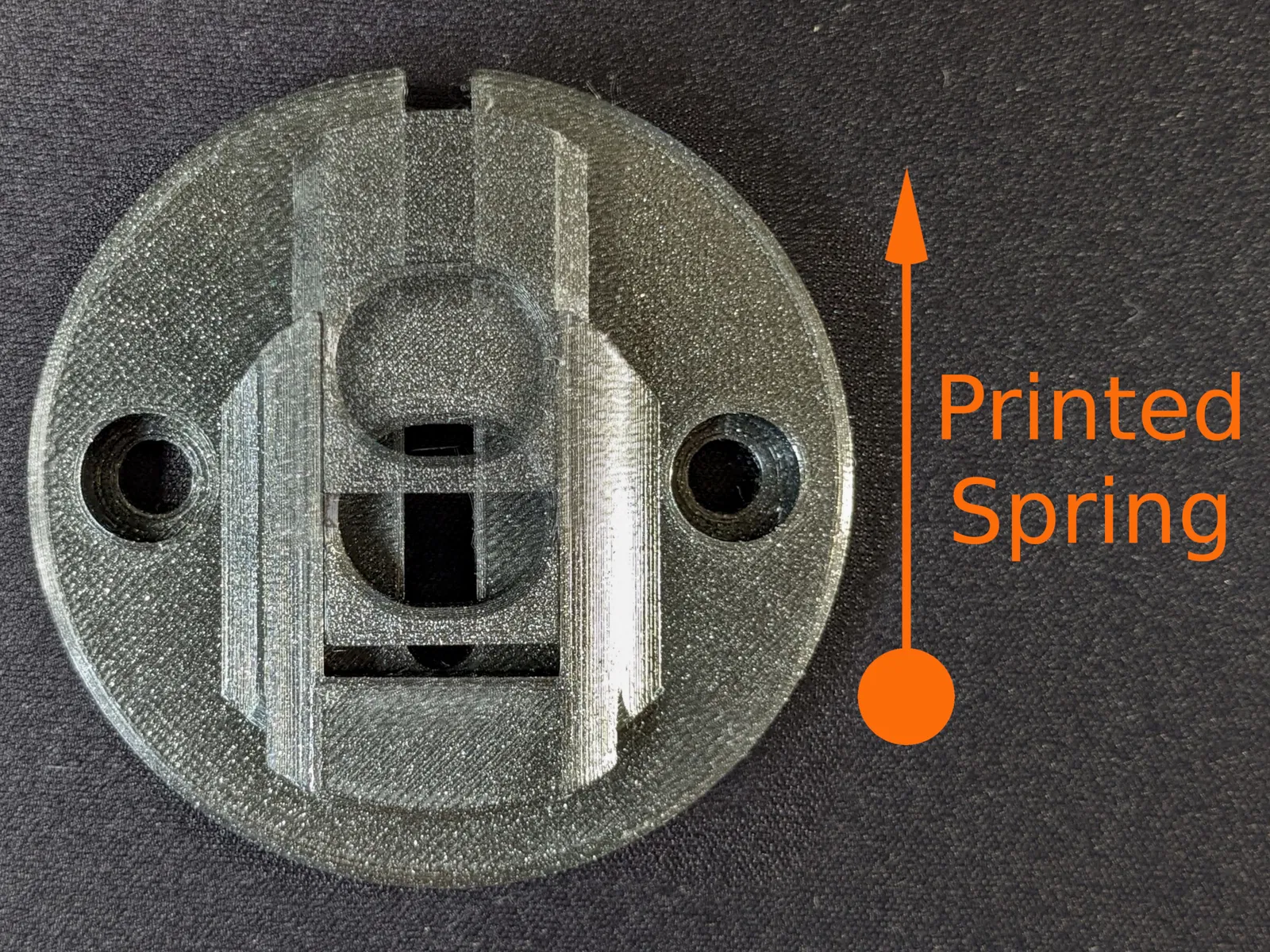

Đầu tiên, hãy đặt phần trượt vào đế, sau đó bạn có thể đặt lò xo vào đúng vị trí như hình ảnh này. Tôi khuyên bạn nên in lò xo bằng PETG nhưng PLA cũng dùng được.

Các lỗ trên đế dành cho ốc lục giác M6 (DIN-EN-ISO 4762 cũ là DIN 912).

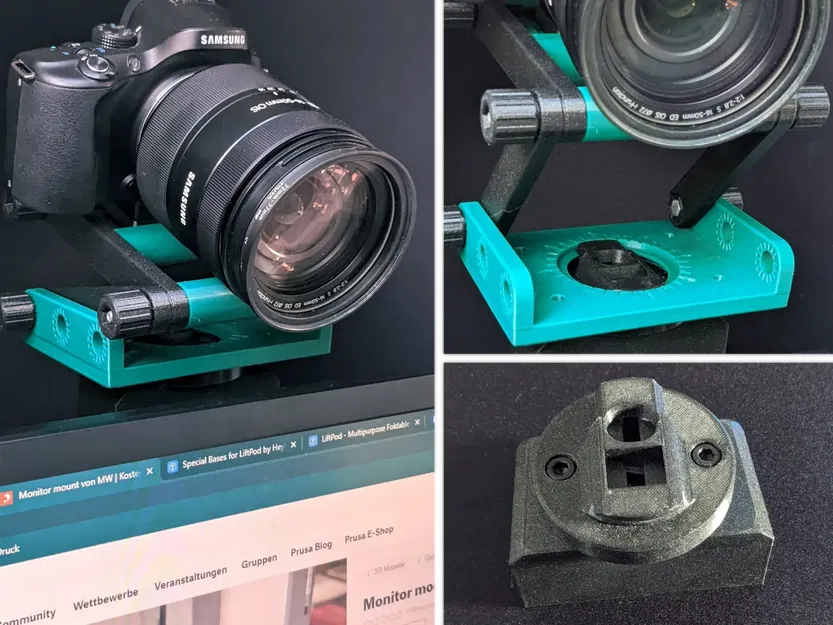

Các lỗ có khoảng cách 50 mm phòng trường hợp bạn muốn gắn nó vào đâu đó. Bạn có thể tìm thấy giải pháp của tôi cho màn hình tại đây, nhưng nó chỉ phù hợp với mẫu đó thôi. Đó là lý do tại sao tôi tải nó lên riêng.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
6,7 MB
File lớn nhất
5,3 MB
