GlaDOS Cam - Giá đỡ Camera cho máy in 3D

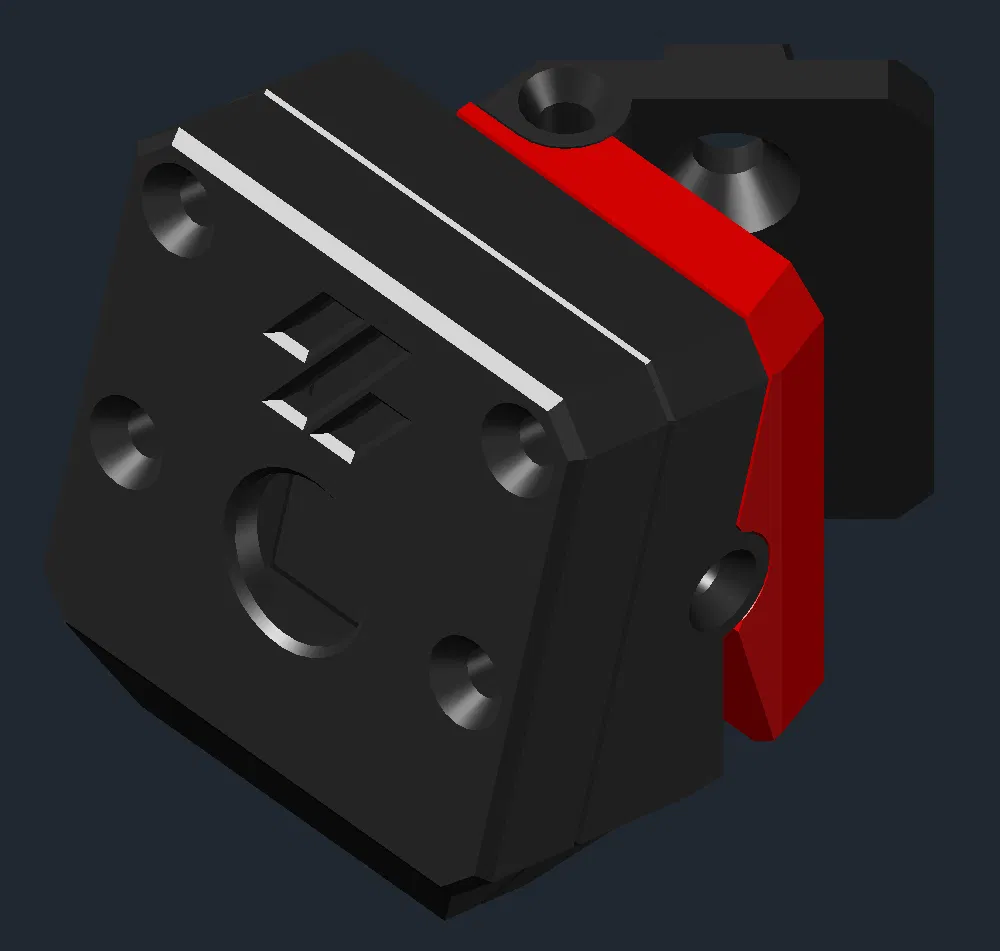

CẢNH BÁO: Tui đã cố gắng hết sức để không va chạm Stealthburner khi di chuyển hết hành trình, rất mong nhận được phản hồi về vấn đề này. CẢNH BÁO: Ảnh thật của phiên bản mới còn thiếu. Sẽ cập nhật sau. --- TUỲ CHỌN MỚI!** Giá đỡ thanh ray phía sau bởi [GAB-3D](https://www.f3d.vn/profile/gab-3d) --- _Giới thiệu: Thiết lập tối giản để giám sát bất kỳ máy in nào sử dụng thanh ray 2020 làm khung. Nó có góc điều chỉnh 15° theo chiều dọc và 45° theo chiều ngang. Tôi đã làm cái này cho VORON 2.4 của mình. --- PHẦN CỨNG Số lượng Ốc vít đầu phẳng FHCM2x10mm cho vỏ camera và cụm tay đỡ. 4x Ốc vít đầu phẳng FHCM2x8mm để cố định tay đỡ vào khung. 4x Tán đinh hình búa M3 để cố định tay đỡ và nắp che dây đai Z vào khung. 5x Băng keo xốp để bảo vệ cáp ruy băng. - Ốc vít đầu trụ SHCM3x6mm để cố định nắp che dây đai Z. 3x --- Hướng dẫn Slicing Chất liệu: Yêu cầu ABS/ASA hoặc tốt hơn Độ dày lớp: 0.2mm --- - Gỡ bỏ support: - Lắp ráp: Lắp ráp như trong hình. Đừng siết quá chặt, kẻo làm rách lỗ. Chuẩn bị ốc M3 và T-Nuts Trước khi cố định tay đỡ vào khung. CẨN THẬN VỀ VỊ TRÍ CỐ ĐỊNH. Tôi khuyên bạn nên làm điều này sau khi đã home máy in, nếu máy có cổng nối tiếp bay.

• Lấy cáp ruy băng của bạn và bảo vệ nó bằng một loại băng keo nào đó. Tôi đã dùng KAPTON dọc theo toàn bộ cáp và băng keo xốp ở phần lộ ra đi đến camera. ---DÀNH CHO VORON 2.4: Thử luồn nó qua tấm boong trực tiếp, hoặc qua một trong các lỗ dây đai Z. Nếu không được, hãy thử dùng một loại dụng cụ tạo khoảng trống. Nếu vẫn không được, hãy dùng dụng cụ tạo khoảng trống để nhét một ít giấy nhám vào giữa thanh ray và tấm boong, rồi tạo một khoảng trống. Sau đó cẩn thận luồn cáp vào nắp che dây đai Z và cố định nó vào vị trí.**--- --- Điều chỉnh & Kiểm tra: Căn chỉnh góc camera và siết ốc nếu cần, kiểm tra xem cáp của bạn có bị căng quá không, kiểm tra khung nhìn camera của bạn và điều chỉnh độ cao nếu cần, sau đó lấy công cụ Pi cam đi kèm để lấy nét. [HÌNH ẢNH BỊ THIẾU] XONG! --- Chủ động đăng tải thành quả của bạn**, rất mong nhận được phản hồi.
