Voron 0.2 fullsize ZeroPanel mod - Gói đầy đủ khung tiêu chuẩn

Bộ mod fullsize cho v0.2 với Tophat 100mm. Mình muốn bao bọc cái Voron của mình hết mức có thể để in ABS/ASA. Vì mình không dùng tophat nên mình chọn bộ panel fullsize với một vài mod đã có sẵn trên mạng và một vài chỉnh sửa của riêng mình (Ghi công trong phần remix).

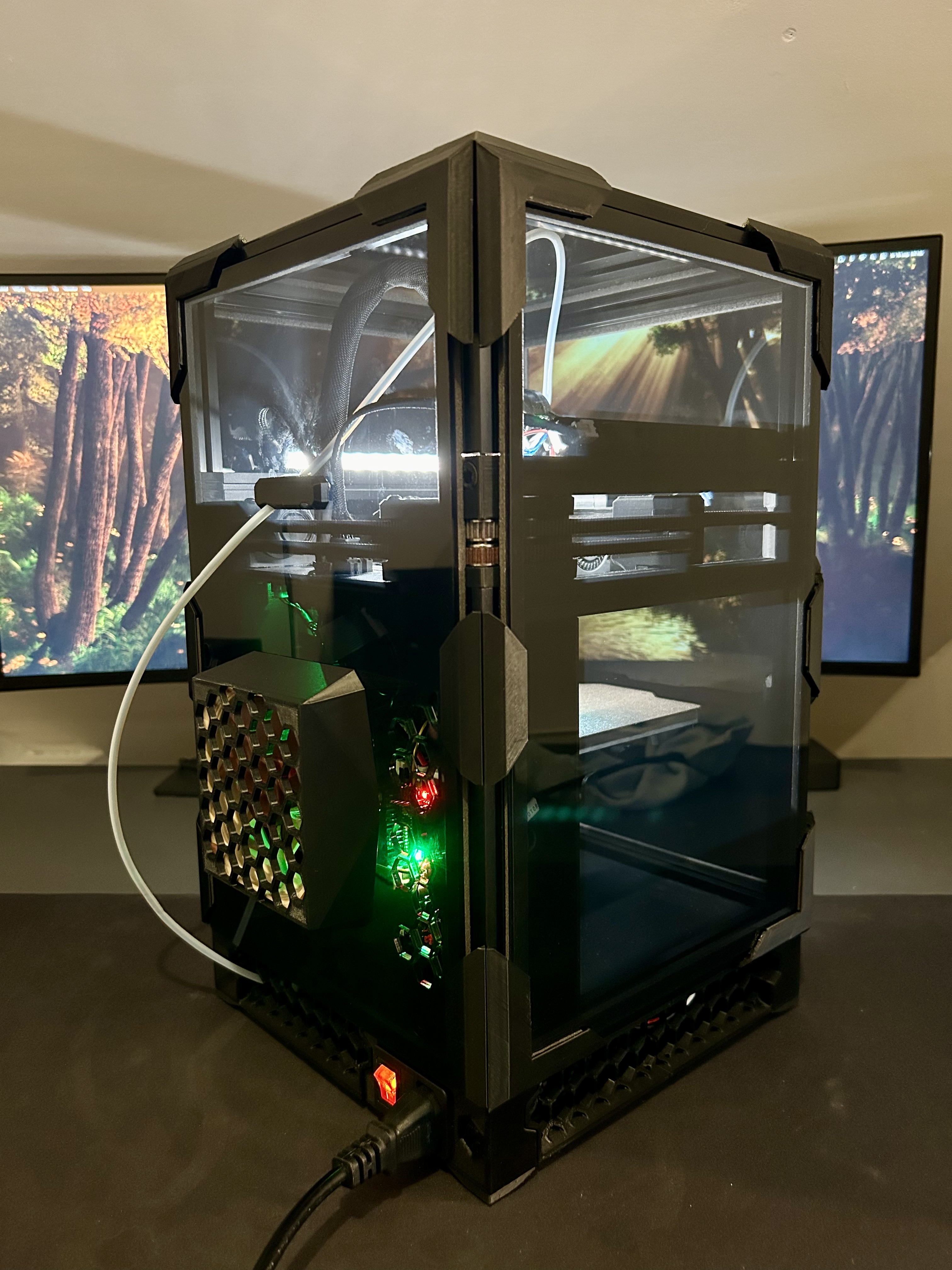

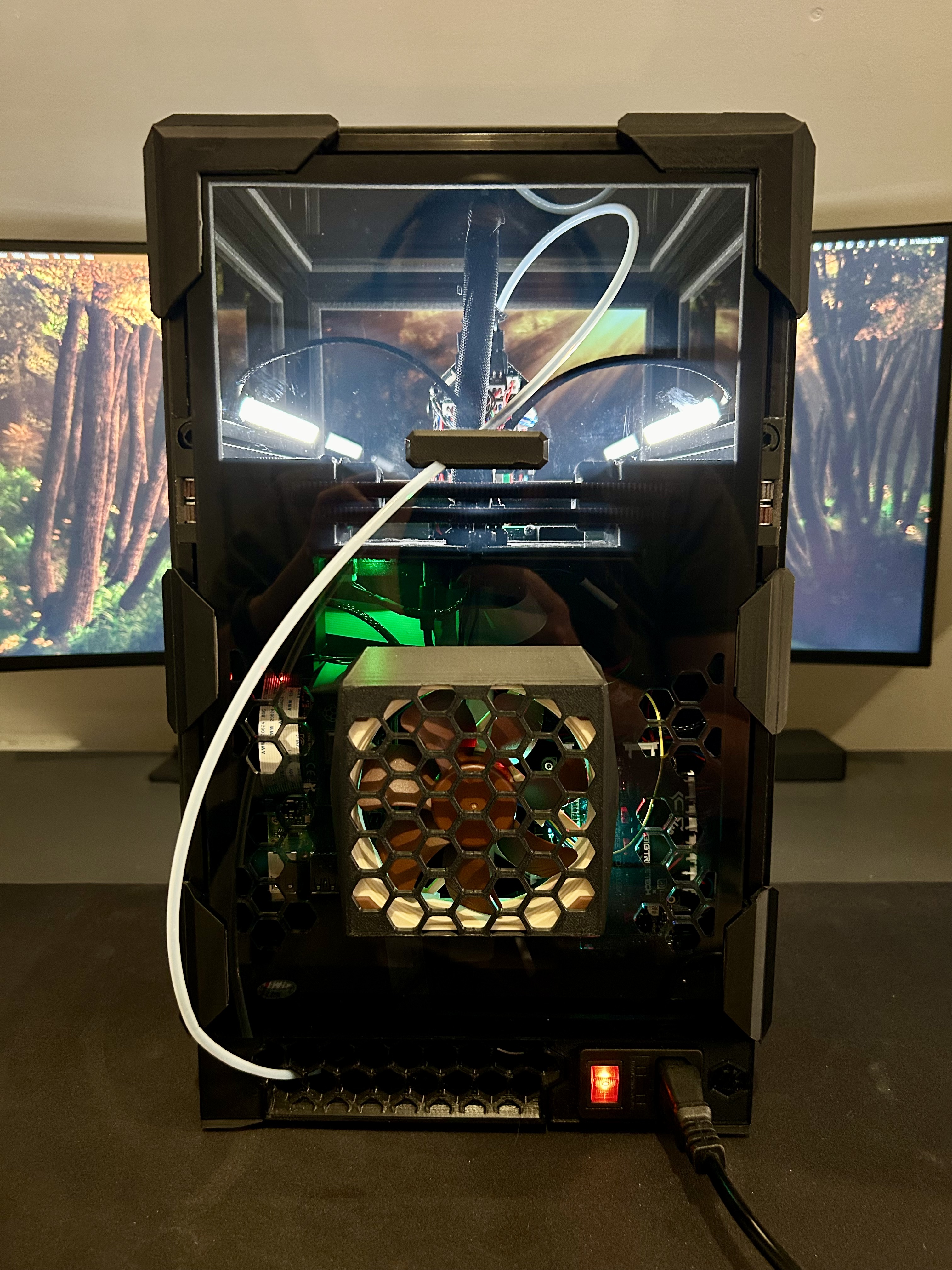

Có một cái quạt ở phía sau để làm mát bộ phận điện tử và một lối vào ống PTFE 2 góc ở các panel phía sau. Như vậy bạn có thể chọn vào từ bên trái hoặc bên phải. Khi một bên không được sử dụng, mình đã đặt một miếng ống PTFE nhỏ được hàn kín. Vì Tophat không còn được sử dụng như dự định, mình cũng đã bao gồm các camlock được remix lại trên ổ đĩa A/B. Như vậy bạn có thể khóa/mở nó theo cách tương tự như các bộ căng đai phía trước.

Đây là bộ đầy đủ những gì bạn cần nếu muốn làm theo.

BOM:

• Heat inserts M3x5x4 - x6
• Nam châm 6x3 - x17
• Băng dính 3M VHB 5952 (độ dày 1mm, 1 cuộn "6,35mm x 4,5m" là đủ)
• Băng dính xốp (độ dày 3mm, rộng 5mm)
• Bộ căng đai idler tiêu chuẩn bổ sung từ Voron github - x2
• M3x8 BHCS - x2
• Quạt 92mm - Giá đỡ dành cho Noctua NF-A9x25)

BOM Tùy chọn, thêm vào trên BOM trên:

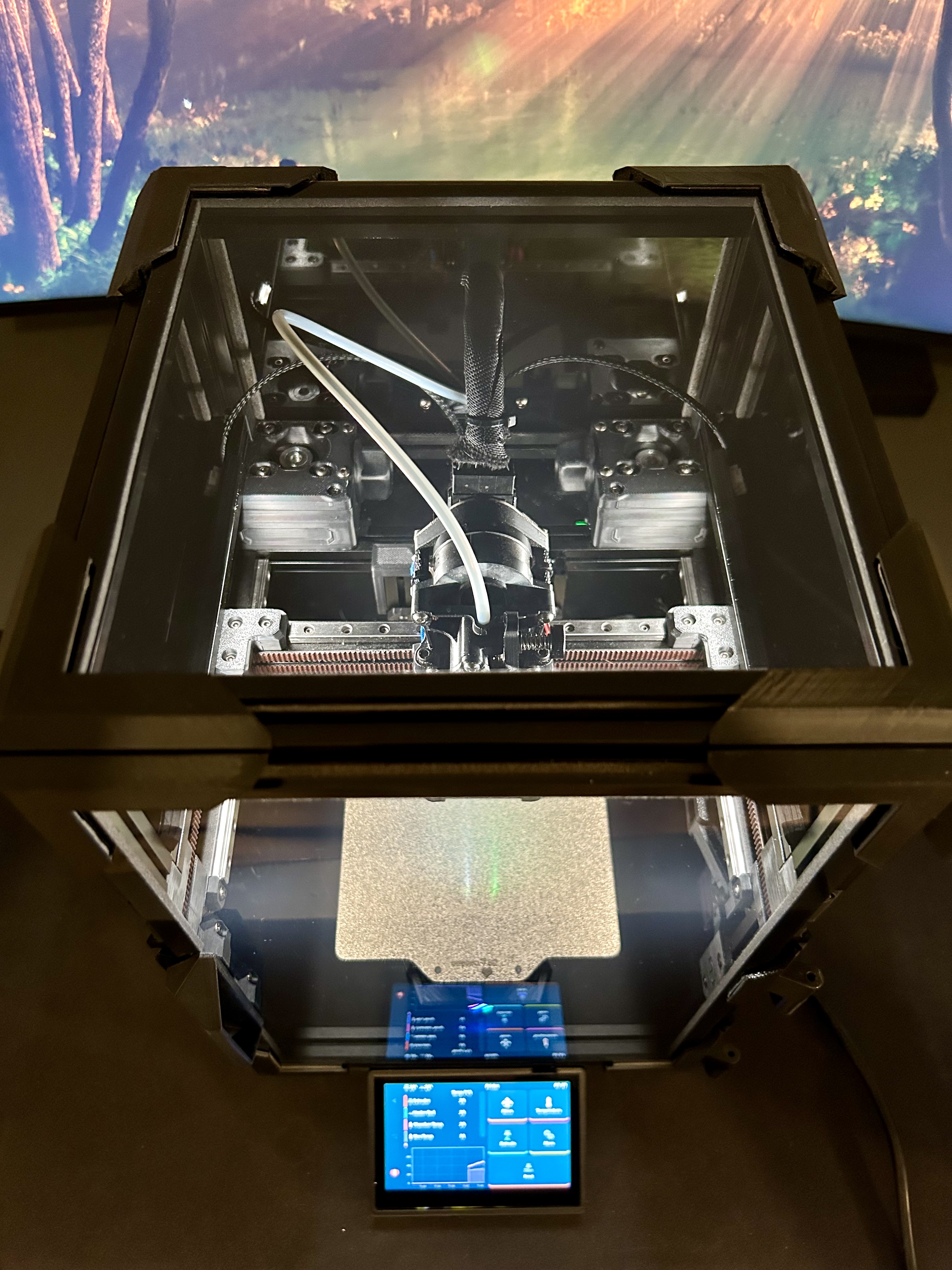

• Nam châm 6x3 - x8 cho toppanel có thể xoay. In thêm bộ StealthHandles và bản lề dùng cho cửa.

Để xem hướng dẫn in và cài đặt các kẹp ZeroPanel, mình khuyến nghị xem hướng dẫn của họ: https://github.com/zruncho3d/ZeroPanels

Cũng xin ghi công MapleLeafMakers vì ý tưởng về URBI. Mặc dù không được sử dụng, URBI đã truyền cảm hứng để mình triển khai lối vào ống PTFE ở một góc phía sau.

Vì các panel là tùy chỉnh (Toppanel có kích thước tiêu chuẩn, nhưng cũng được bao gồm) mình cũng đã bao gồm các tệp .dxf mà mình đã sử dụng để bạn có thể sao chép bản dựng. Không có tệp STEP, các tệp STL là tệp nguồn.

Mình muốn đặt giấy phép là GNU v3 nhưng có 1 mod là GNU v4, điều này ngăn mình đặt thành v3. “Lower Rear Panel” là v4, các mẫu còn lại là GNU v3
