Tấm Panel Sau Voron V0.2 Hạ Cấp Có Quạt MCU 8010

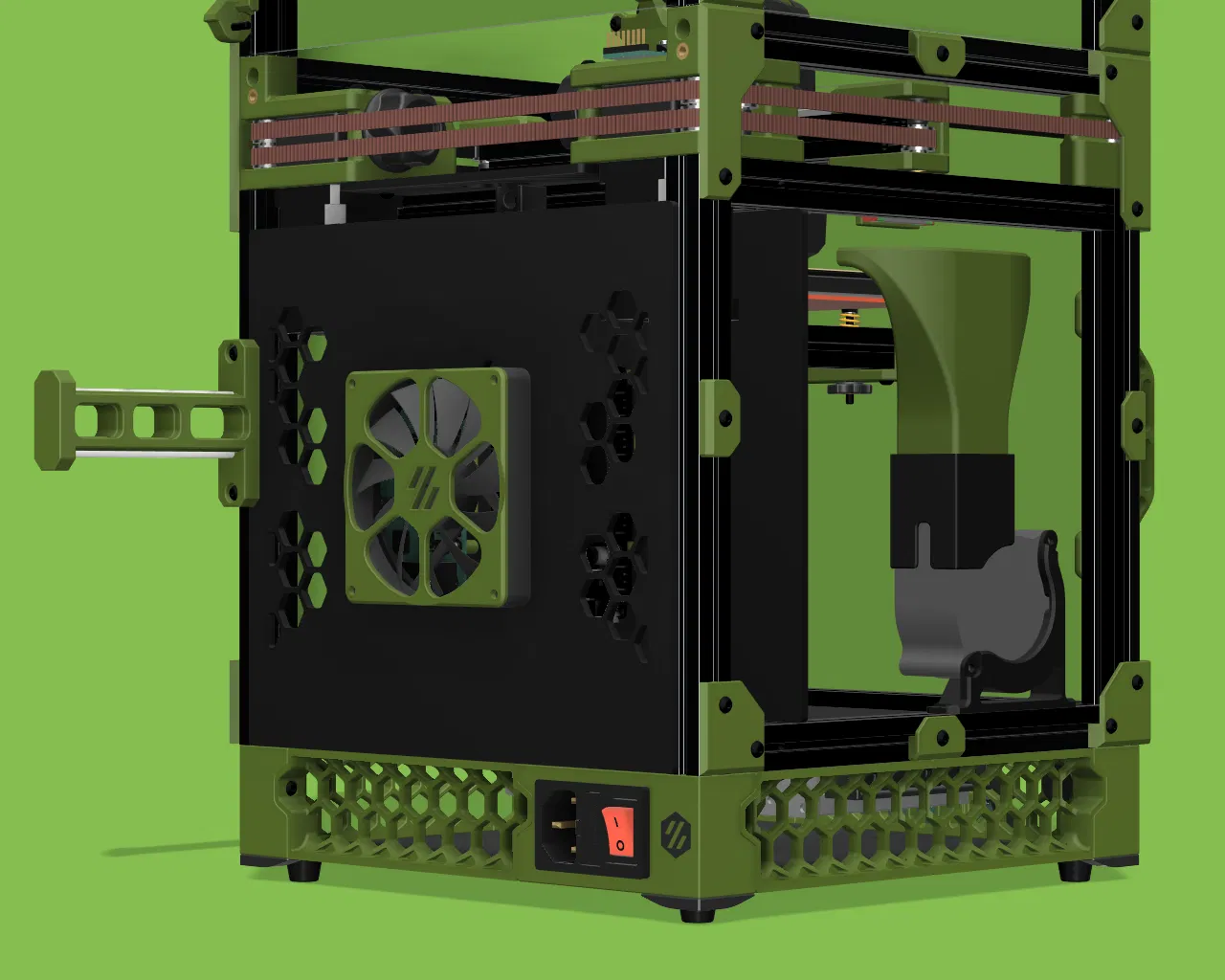

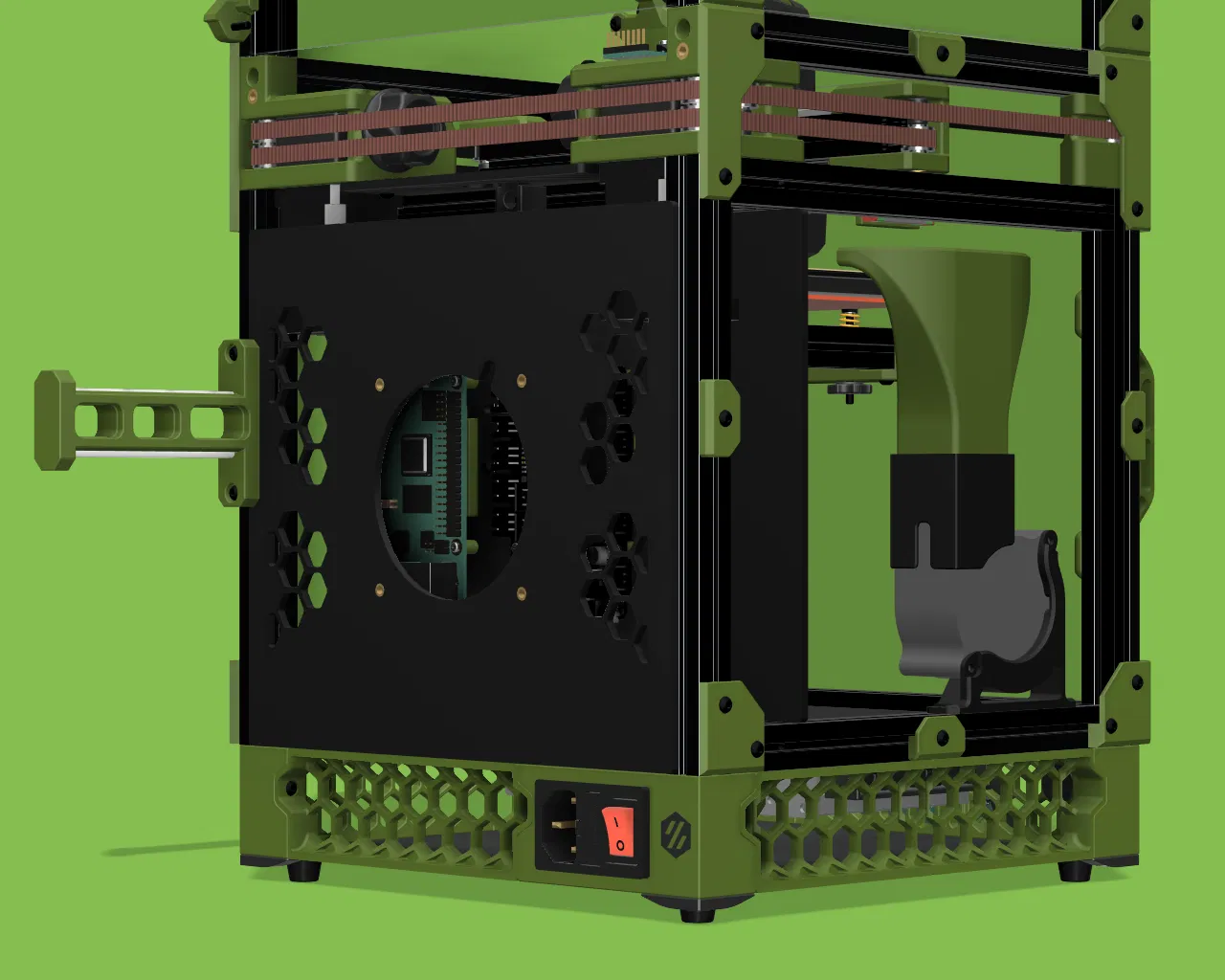

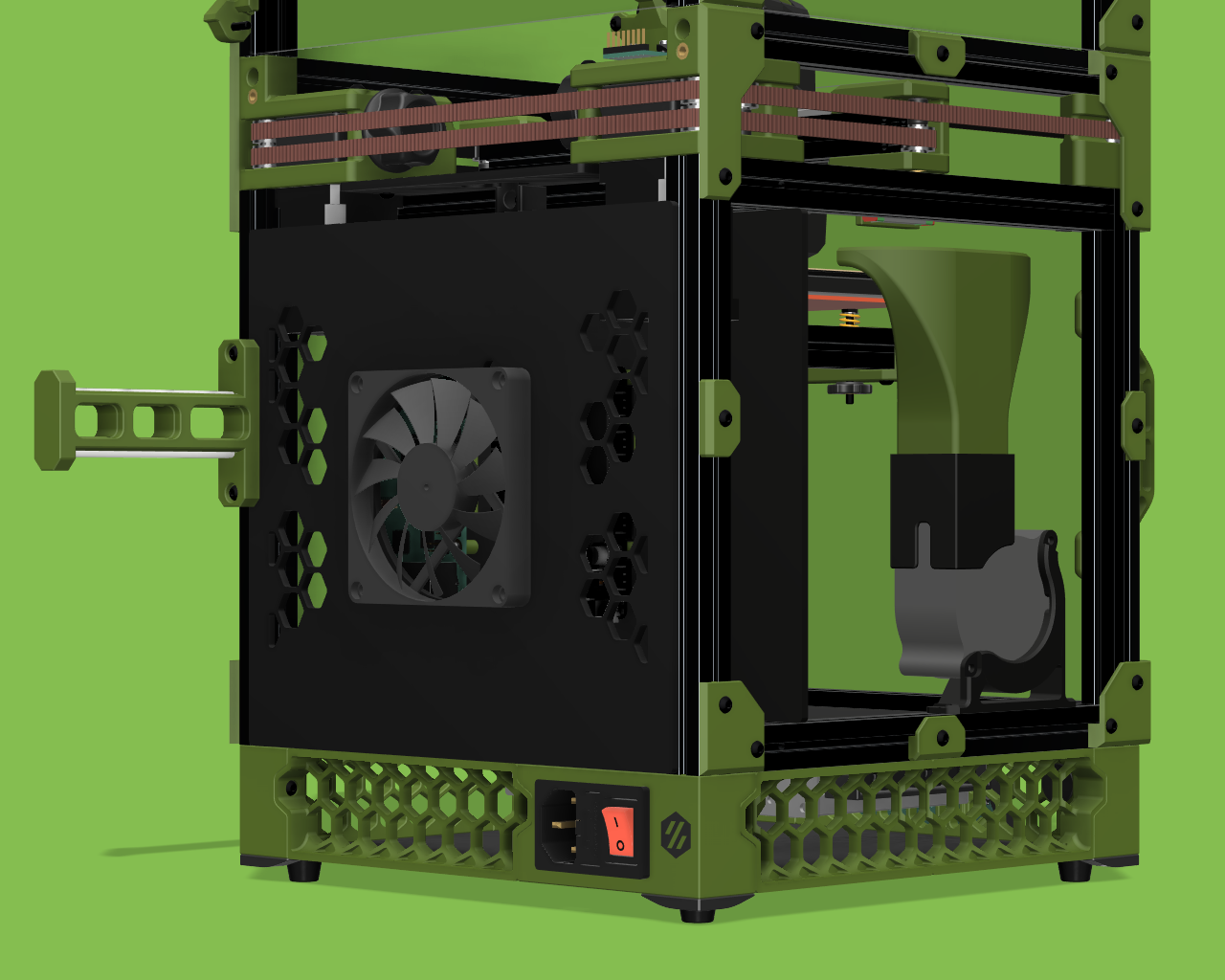

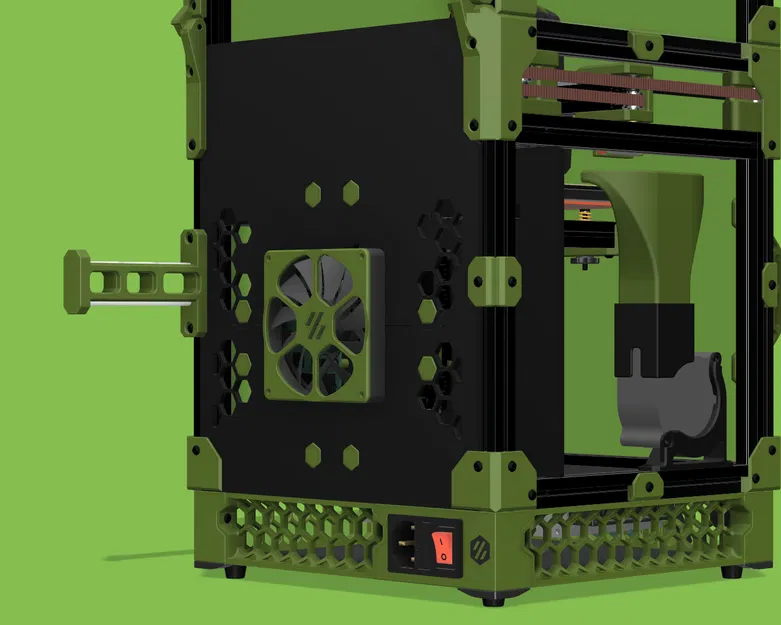

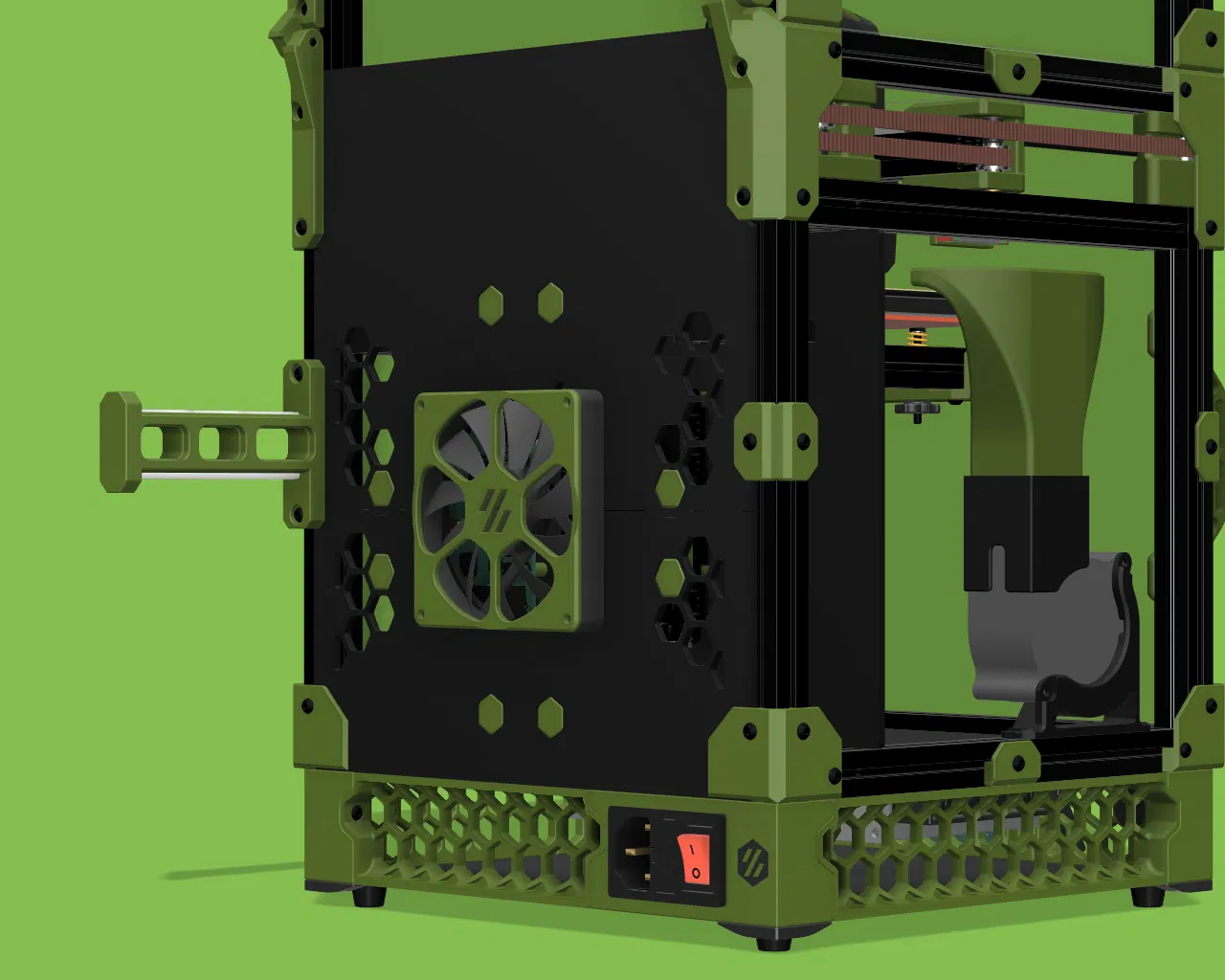

Cái quạt 30mm hiện tại để làm mát Raspberry Pi, bo mạch BTT pico và các driver stepper có thể không đủ nếu anh em muốn kín hoàn toàn cái V0.2 để in ABS, ASA hoặc Nylon với khoang nóng. Tôi đã thiết kế một tấm panel phía sau để lắp quạt 80x10mm 24V siêu êm, cái này sẽ đẩy gió tốt hơn vào khu vực điện tử. Nó có các lỗ hình lục giác ở hai bên cho phép khí nóng thoát ra.

Có 3 phiên bản.

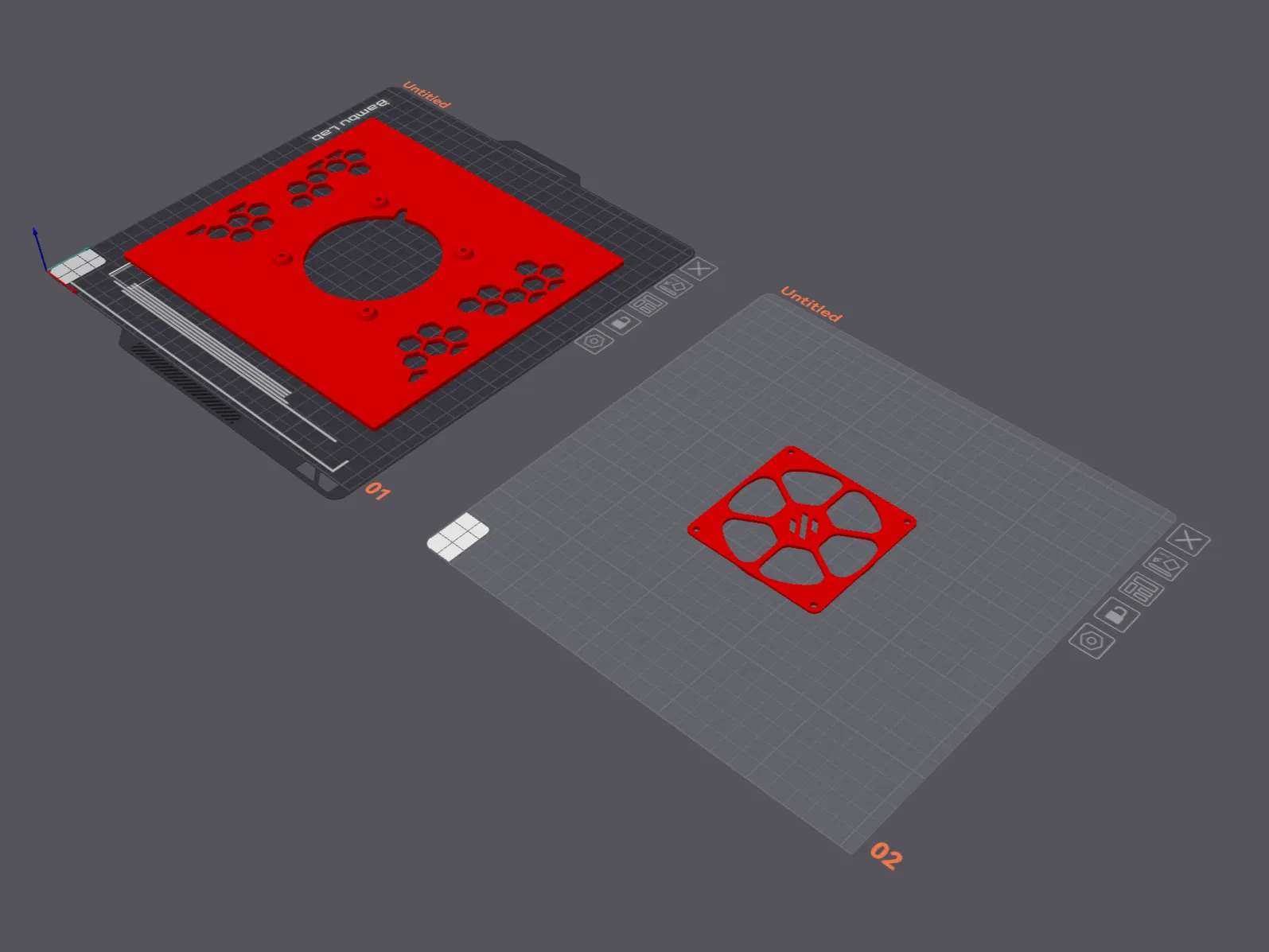

1: Nguyên khối, để in trên máy lớn hơn. Anh em tự lắp các brass insert M3 OD5mm H4mm để gắn quạt 80mm.

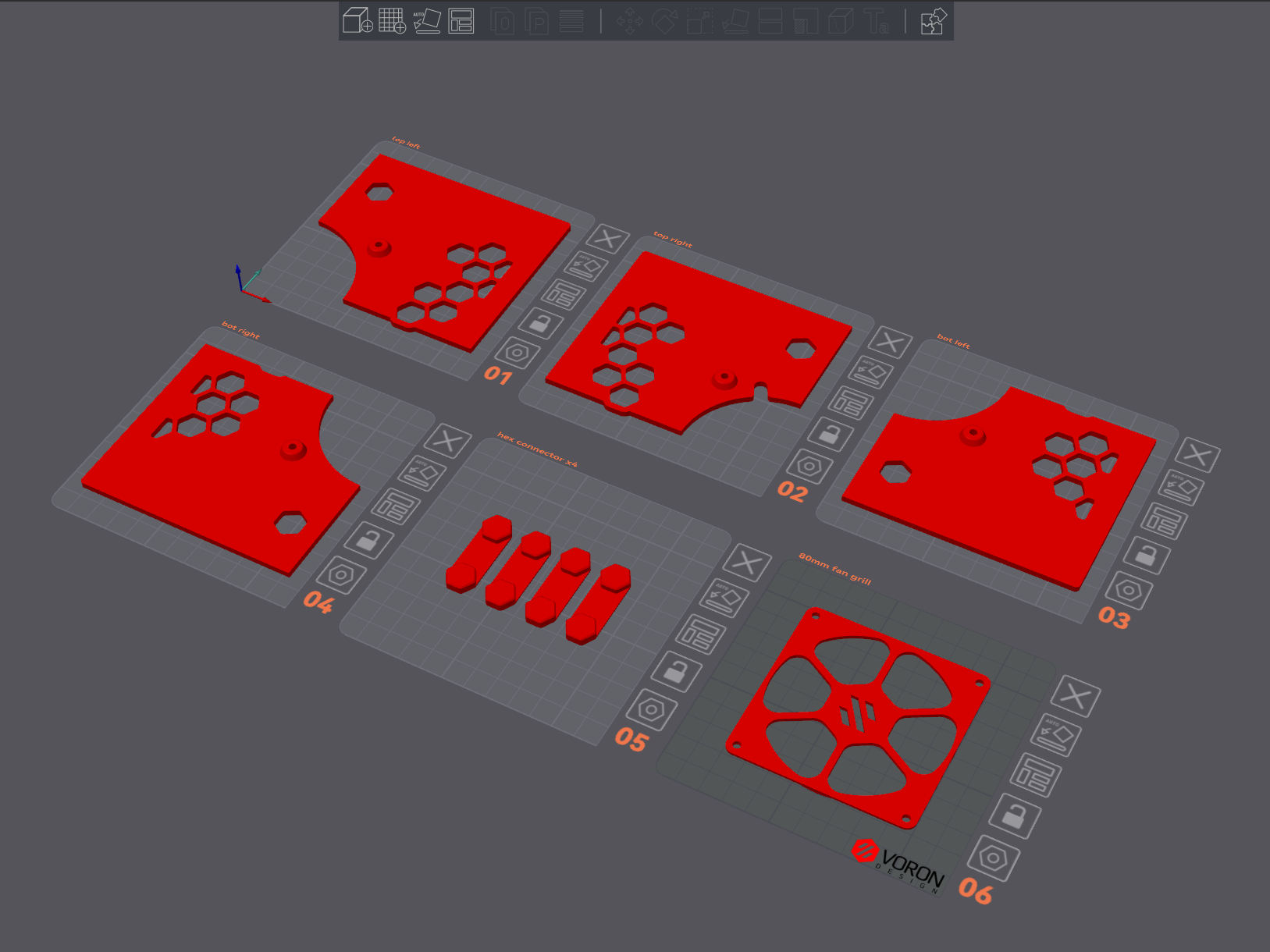

2: Chia làm 2 mảnh với các khớp nối in được, có thể in trên V0.2. Anh em tự lắp các brass insert M3 OD5mm H4mm để gắn quạt 80mm.

3: Cắt laser bằng mica 3mm và dùng M3 nuts để gắn - dùng file dxf.

Tôi đã đính kèm các file 3mf riêng lẻ trong các thư mục riêng để tải về.

Cái cover quạt lấy cảm hứng từ Voron cho quạt 80mm đã được in và có thể tìm thấy trong file 3mf. Lắp đặt cũng giống như tấm panel zin.

BOM

Phiên bản in

BHCS M3x16mm - 4 cái

Brass insert M3 OD5mm H4 - 4 cái

Quạt 8010 24V - 1 cái

Phiên bản cắt laser

BHCS M3x18mm + nut - 4 cái

Quạt 8010 24V - 1 cái

Quạt Gdstimes 8010 từ shop Aliexpress mà tôi hay mua.

Không có Patreon hay OnlyFans đâu nha (hahaha). Tuy nhiên, nếu anh em thích thiết kế của tôi và muốn góp chút "xăng" cho cà phê & giúp tôi mua filament để làm mẫu thử, thì một khoản đóng góp nhỏ qua Ko-fi hoặc paypal.me sẽ được cảm ơn rất nhiều.

Lưu ý

Giống như mọi thiết kế của tôi, nó có thể hoạt động hoặc không hoạt động với anh em. Vì vậy, hãy tự in và lắp đặt theo quyết định của mình.
