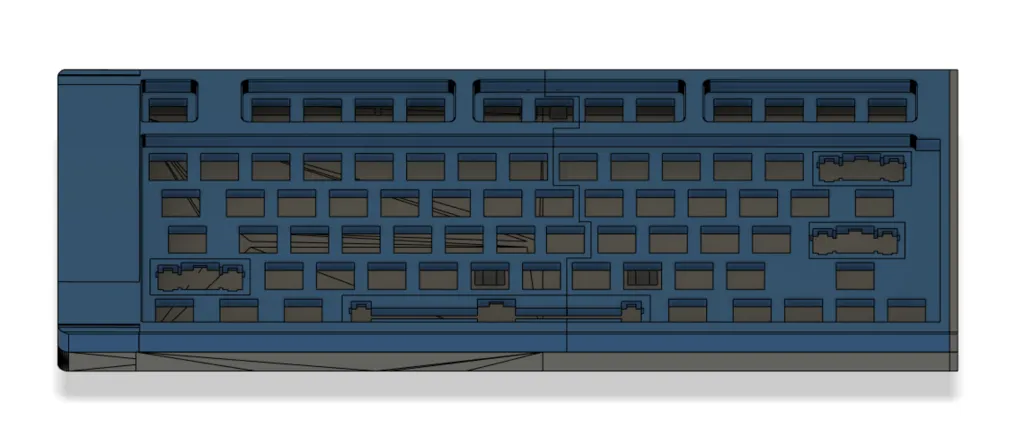

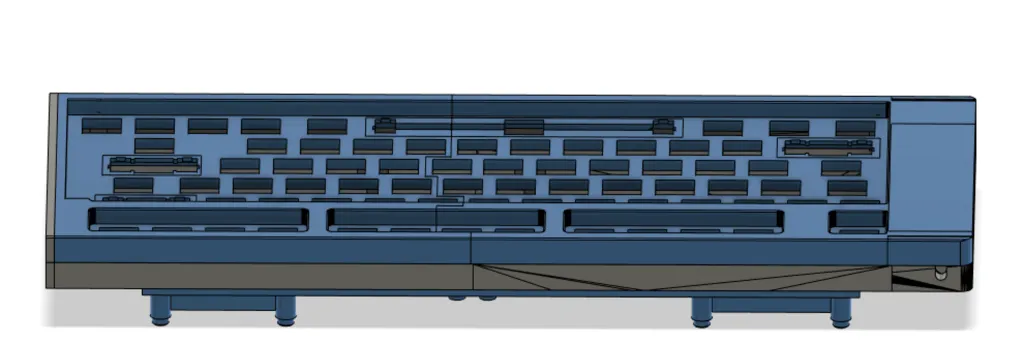

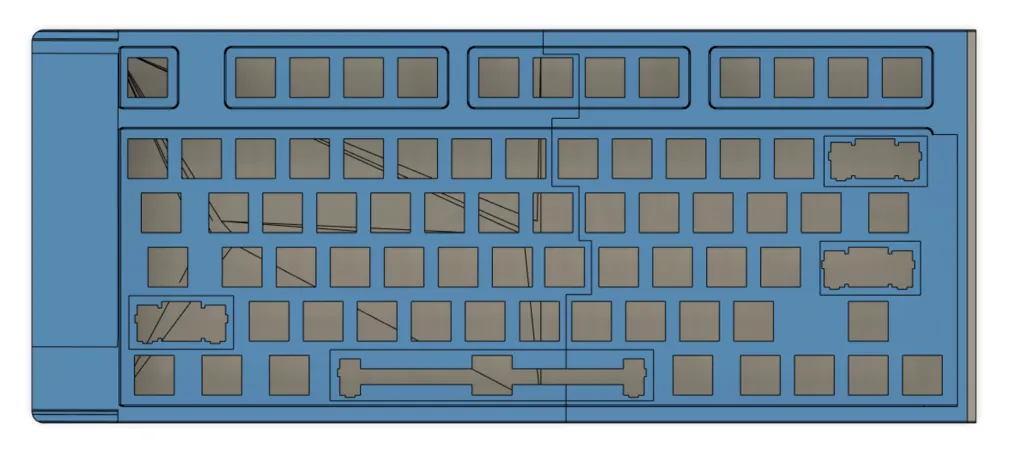

Bàn phím cơ Mako 69 V2 với thiết kế 70% in 3D

Mako 69 V2 đã ra mắt!!! Liên kết: https://www.thingiverse.com/thing:4967096

Đây là phiên bản biến thể của tôi về một bàn phím cơ DIY, nó dựa trên Mech 104 nhưng tôi đã thay đổi một số thứ như thiết kế và nhiều hơn nữa.

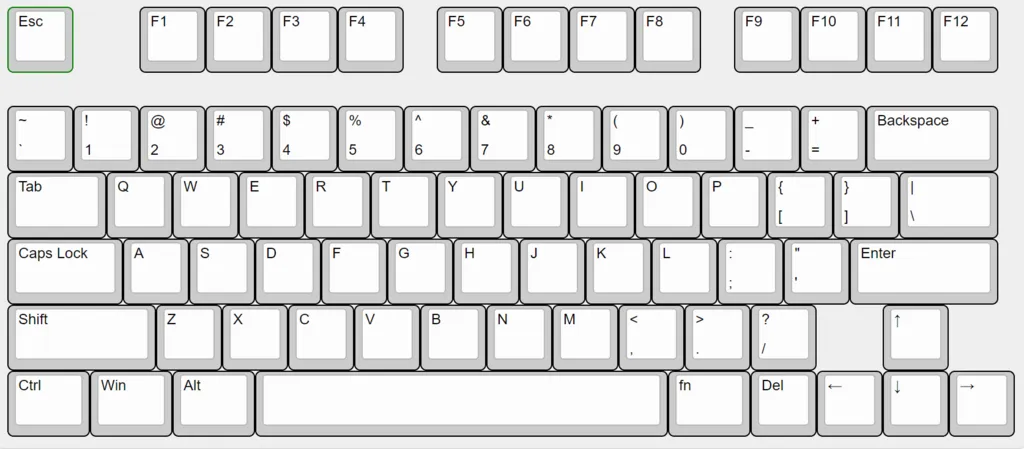

Bàn phím này có tổng cộng 75 phím, bao gồm cả phím Fn.

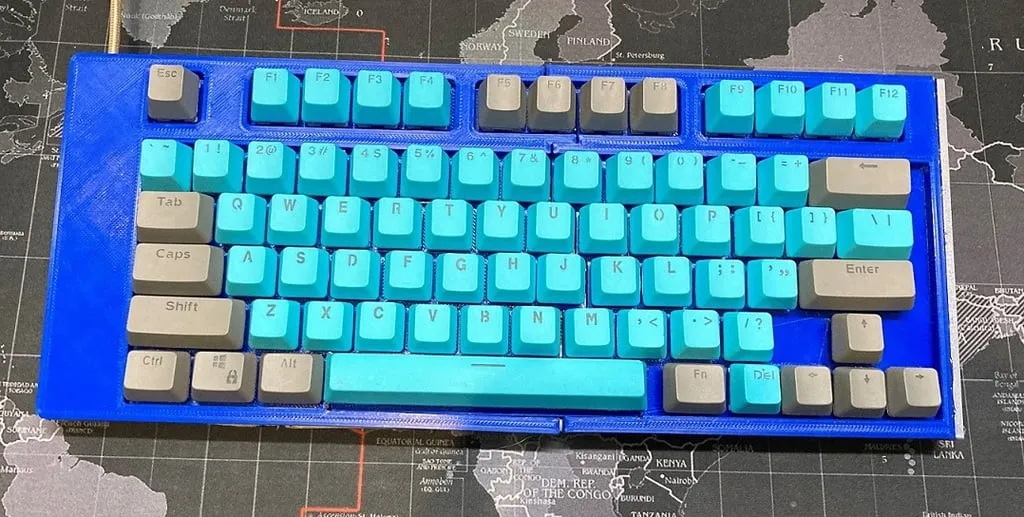

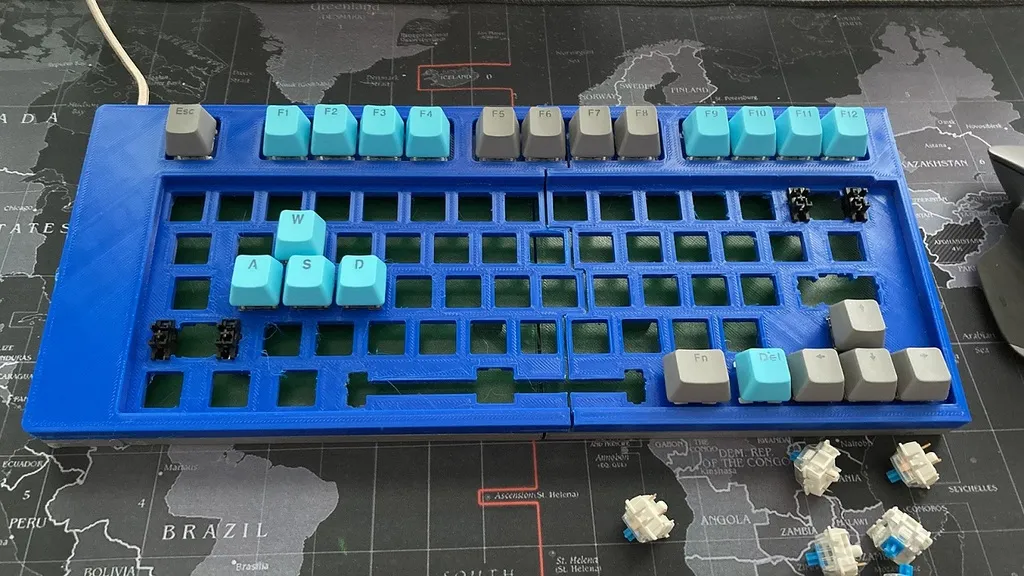

Cái trong ảnh có một phím cách không hoạt động nên tôi phải thiết kế lại, ngoài ra toàn bộ bàn phím hoạt động tốt.

Bàn phím này cũng sử dụng các bộ ổn định tương thích với cherry như bộ ổn định gắn trên mặt phẳng Durock V2 và các công tắc tương thích với Cherry, chẳng hạn như công tắc Gatreon.

Đối với vi điều khiển, một Arduino Pro Micro sẽ có đủ cổng gpio để phù hợp với tất cả các dây điện, nó cần tổng cộng 20 cổng IO. -------------------------- DANH SÁCH PHỤ KIỆN CUỐI CÙNG KÉO XUỐNG --------------------- Công tắc: Công tắc tương thích với Cherry như Gatreons (Tôi đã sử dụng những cái này) Bộ ổn định: Bộ ổn định tương thích với Cherry như Durock V2 Keycaps: Keycaps tương thích với chân Cherry Tôi đã sử dụng keycaps màu xám xanh TBKB Đai ốc và bu lông: Vít M4 như M412 và M425 (Có thể thay đổi nên chỉ cần lấy thêm 5-6 cái so với cần thiết) Đối với những cái M412 này bạn cần tổng cộng 4 cái và 2 cái M425 (Có thể thay đổi nên chỉ cần lấy thêm 5-6 cái so với cần thiết)

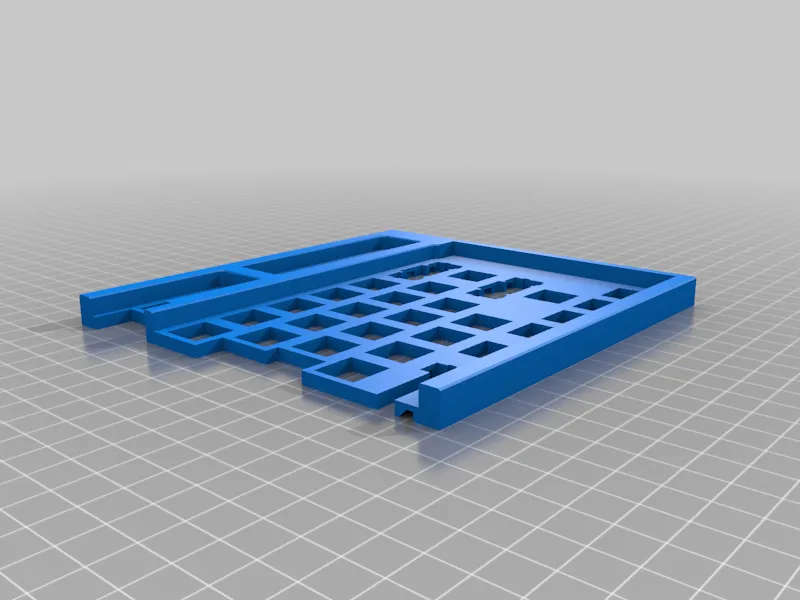

In gì? Tải xuống tệp WHAT_TO _PRINT.txt và đọc kéo xuống nhật ký cập nhật để xem bạn muốn in gì, nhật ký cập nhật sẽ giải thích hầu hết các bộ phận mới một cách chi tiết. Lưu ý: Một số bộ phận là mô-đun nên bạn có thể chọn loại mà bạn muốn.

Ghi chú bổ sung: Tôi sẽ cập nhật một phiên bản tốt hơn sớm với nhiều lỗ vít hơn để tăng cường độ ổn định và các mảnh lớn hơn, và phần gồ ghề bên sẽ biến mất.

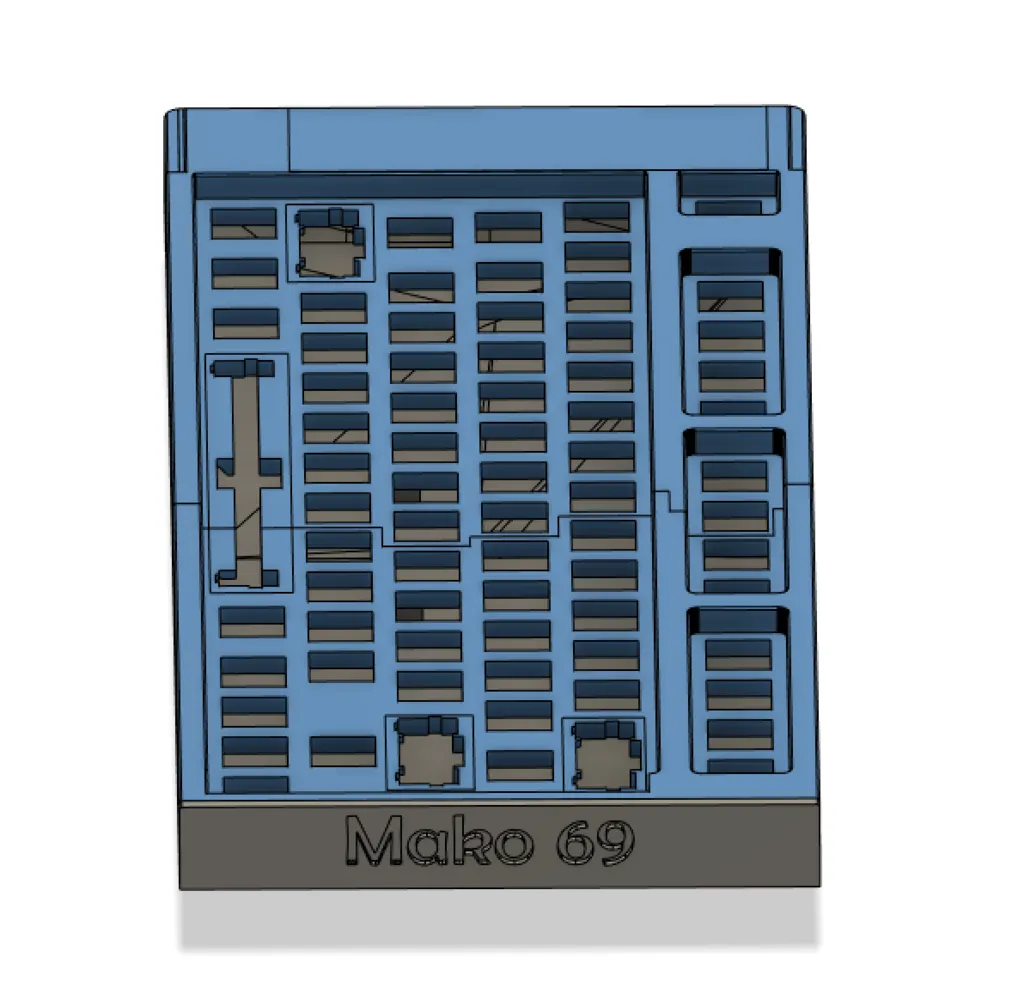

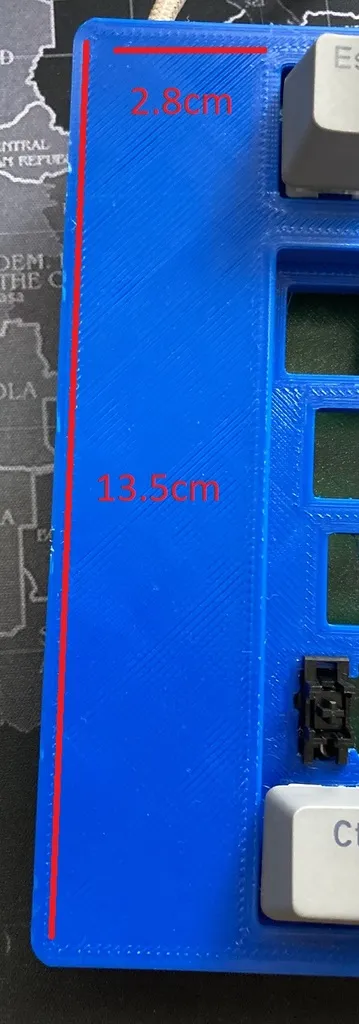

Trong phiên bản này, tôi đã loại bỏ tất cả logo và văn bản ngoại trừ tấm Mako 69, có một phiên bản trống cho những người muốn tùy chỉnh. Một điều khác cần lưu ý là bạn có thể vẽ một mẫu và in nó, sau đó dán lên mảnh bên mở rộng để trang trí, kích thước được bao gồm, kích thước là 2.8 x 13.5 cm

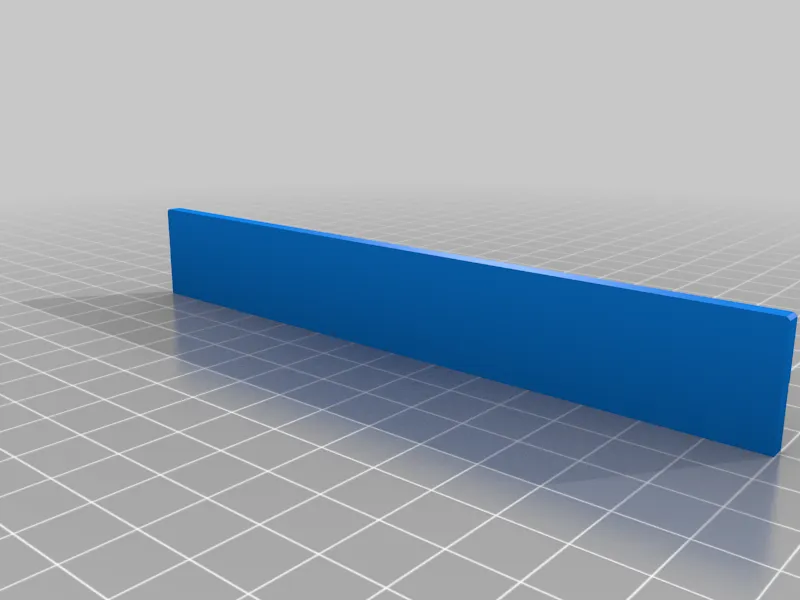

TẤM BÊN MAKO 69 CẦN ĐƯỢC DÁN VÀ HỖ TRỢ PHÍA SAU

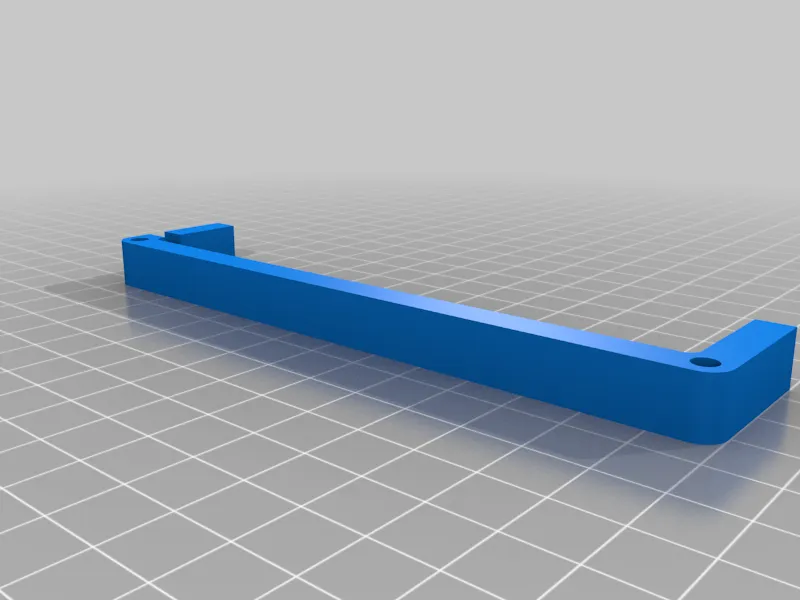

PHẦN CẦN ĐƯỢC DÁN Ở CÁC BÊN ĐỂ GIÚP NÓ Ở LẠI VỊ TRÍ.

THÔNG TIN VỀ LẮP RÁP:

Tấm bên Mako 69 cần được dán và các vít không cần phải vào hoàn toàn nếu

bạn sử dụng M4*12 vì nó sẽ đủ an toàn

Sử dụng video để giúp bạn tự làm bàn phím cơ: https://www.youtube.com/watch?v=LVzpsjFWPP4&list=LL&index=2&ab_channel=Matt3ohttps://www.youtube.com/watchv=BQ5fnELhFeI&list=LL&index=2&ab_channel=StevieBuilds

Cài Đặt In

Thương Hiệu Máy In:

Creality

Máy In:
