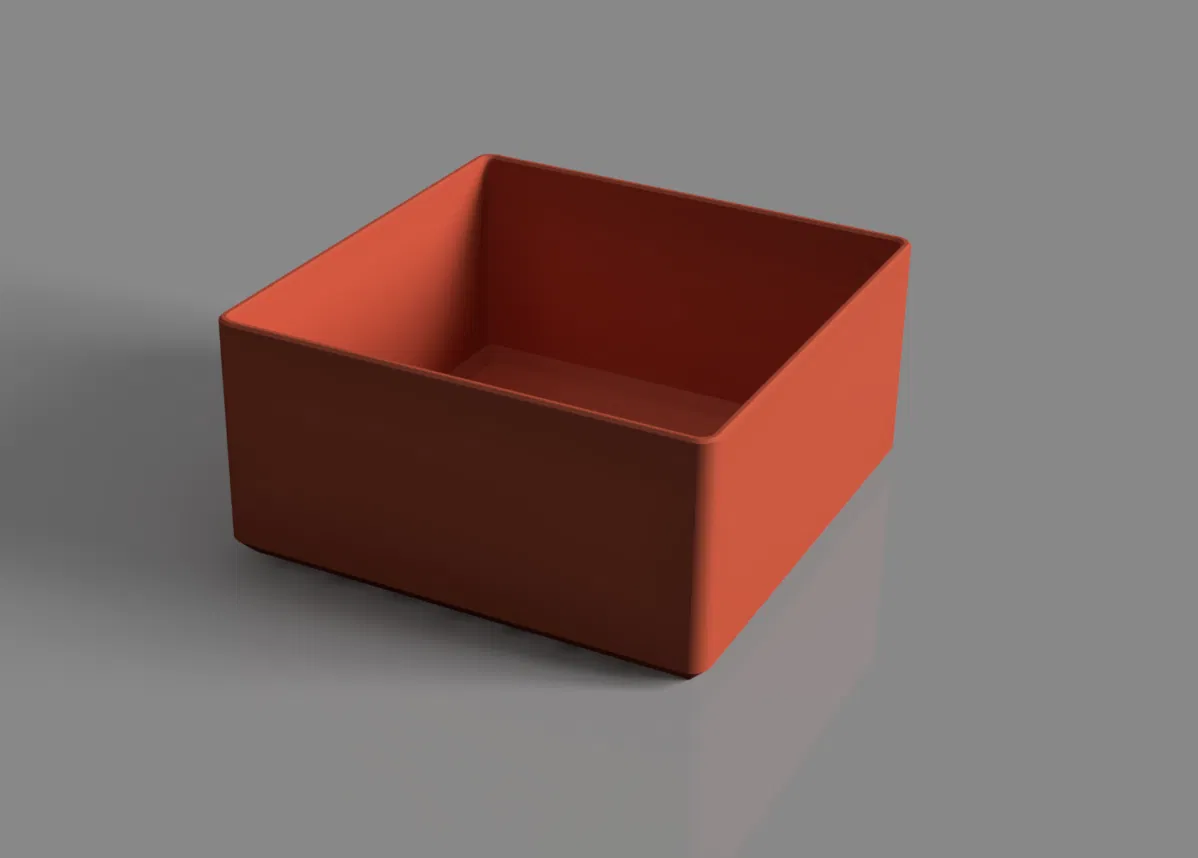

Hộp Chia Ngăn Tham Số (Fusion 360)

Ai cũng cần hộp chia ngăn để sắp xếp đồ đạc, nhưng các hộp có sẵn hiếm khi có kích thước hoàn hảo với các ngăn có kích thước hoàn hảo cho nhu cầu của bạn. Các mô hình được thiết kế theo tham số cho phép thiết kế tự động và tùy chỉnh dễ dàng!

Trước hết, bạn sẽ cần Autodesk Fusion 360 để sửa đổi các Tham số của thiết kế này. Nó rất dễ sử dụng, có rất nhiều hướng dẫn trên YouTube, có thể tải xuống miễn phí cho mục đích cá nhân và rất mạnh mẽ. Có nhiều tùy chọn phần mềm CAD, nhưng tôi tin rằng Fusion 360 là sự kết hợp hoàn hảo giữa sức mạnh và sự dễ sử dụng. Tôi thường thấy rằng khi mọi người bắt đầu với những thứ như TinkerCAD hoặc SketchUp, đến lúc họ dành thời gian để thành thạo, họ đã nhận ra giới hạn trên của khả năng phần mềm và nên chuyển đổi.

Fusion 360 rất phù hợp cho các khối đa diện & lắp ráp, phổ biến trong kỹ thuật & thiết kế sản phẩm, tuy nhiên nó không lý tưởng cho các mô hình hữu cơ, kết cấu phức tạp hoặc lưới phức tạp.

Tải Fusion 360 tại đây.

Sau khi tải xuống Fusion 360, hãy tải xuống tệp .f3d được cung cấp, mở “Data Panel” và chọn “Upload”:

Chọn tệp “Parametric Schaller Bin” từ bất kỳ đâu bạn đã lưu và Tải lên:

Mở mô hình “Parametric Schaller Bin” và màn hình của bạn sẽ trông giống như sau:

Đi đến tab “Modify” và chọn “Change Parameters” để mở menu “Parameters”. Hoặc, bạn có thể sử dụng phím tắt “S” và nhập “Change Parameters” vào thanh tìm kiếm:

Sử dụng menu “Parameters", bạn có thể chọn các giá trị và thay đổi chúng thành một giá trị hợp lệ. Điều chỉnh External_Length, External_Width và External_Height. Bạn có thể sử dụng đơn vị Đế quốc hoặc Hệ mét, tôi sử dụng các loại đơn vị khác nhau khi điều đó có ý nghĩa đối với tôi:

Sau khi điều chỉnh các giá trị, bạn có thể nhấp đúp vào mô hình và chọn “Save As Mesh”:

Trong hộp thoại “Save As Mesh”, chọn Định dạng (STL Binary hoặc 3MF là phổ biến nhất), Loại đơn vị (Bất kỳ loại nào bạn thích, nhưng milimet thường hoạt động tốt nhất) và Độ tinh chỉnh (Cao):

Từ đó, chỉ cần đưa lưới vào bộ cắt mong muốn của bạn, sử dụng cài đặt của bạn và in!

Tôi đã bao gồm một tệp có tên “Parametric Schaller Bin Sample” để bạn có thể tải xuống và kiểm tra.
