Mini Warehouse - Kho Lưu Trữ Thu Nhỏ

Cảm ơn mọi người đã có rất nhiều phản hồi tuyệt vời! Vì tôi nhận thấy nhiều bạn có những mong muốn bổ sung và muốn tự mình sáng tạo thêm, tôi đã quyết định thay đổi giấy phép và cho phép phối lại (remix). Để giúp các bạn bắt đầu, tôi cũng đã chia sẻ toàn bộ gói tất cả các bộ phận dưới dạng file step! Chúng được lưu riêng lẻ trong thư mục STEP FILES (sắp xếp theo bảng chữ cái), hoặc dưới dạng tệp zip chứa tất cả các bộ phận ở thư mục gốc!

18/10: Tôi đã thêm một tệp zip chứa tất cả các tệp STL mới nhất (đã sắp xếp) và một bản sao của PDF từ trang này để tiện sử dụng.

Sáng tạo kho mini của riêng bạn. Sử dụng để lưu trữ bất cứ thứ gì bạn thích một cách vui vẻ và tinh tế, để lộ thiên. Hoàn toàn tùy chỉnh theo sở thích của riêng bạn.

Được thiết kế cho cuộc thi Phụ kiện Văn phòng tại Printables, nhưng chắc chắn không giới hạn chỉ để lưu trữ vật tư văn phòng...

Tất cả các bộ phận đều dễ in, không cần hỗ trợ và không cần thêm phần cứng để lắp ráp.

Tôi đã in mọi thứ với đầu phun 0.4, chiều cao lớp 0.2 và 15% infill.

Câu chuyện đằng sau

Tôi đã nghĩ ra một phiên bản thu nhỏ của các kệ pallet được sử dụng trong kho của chúng tôi để lưu trữ vật tư văn phòng. Vì tôi không tìm thấy các mô hình đã xuất bản có thể lắp ráp mà không cần vít hoặc có tỷ lệ phù hợp, tôi đã quyết định tự mình bắt đầu.

Khi ý tưởng này đến với tôi, nó ngay lập tức gợi lại những kỷ niệm thời thơ ấu của tôi và mong muốn được xây dựng và kết hợp không ngừng.

Tôi đã có rất nhiều niềm vui khi nghĩ về và thiết kế các phần bổ sung. Vì cuộc thi không may có ngày kết thúc, tôi phải xuất bản trước khi tôi có thể hiện thực hóa tất cả các ý tưởng của mình. Tôi sẽ bổ sung thêm trong tương lai và tiếp tục cập nhật.

Tỷ lệ xấp xỉ khoảng 1:10 để có đủ không gian lưu trữ ngay cả đối với các bộ phận lớn hơn (ví dụ: máy bấm ghim).

Hệ thống cơ bản

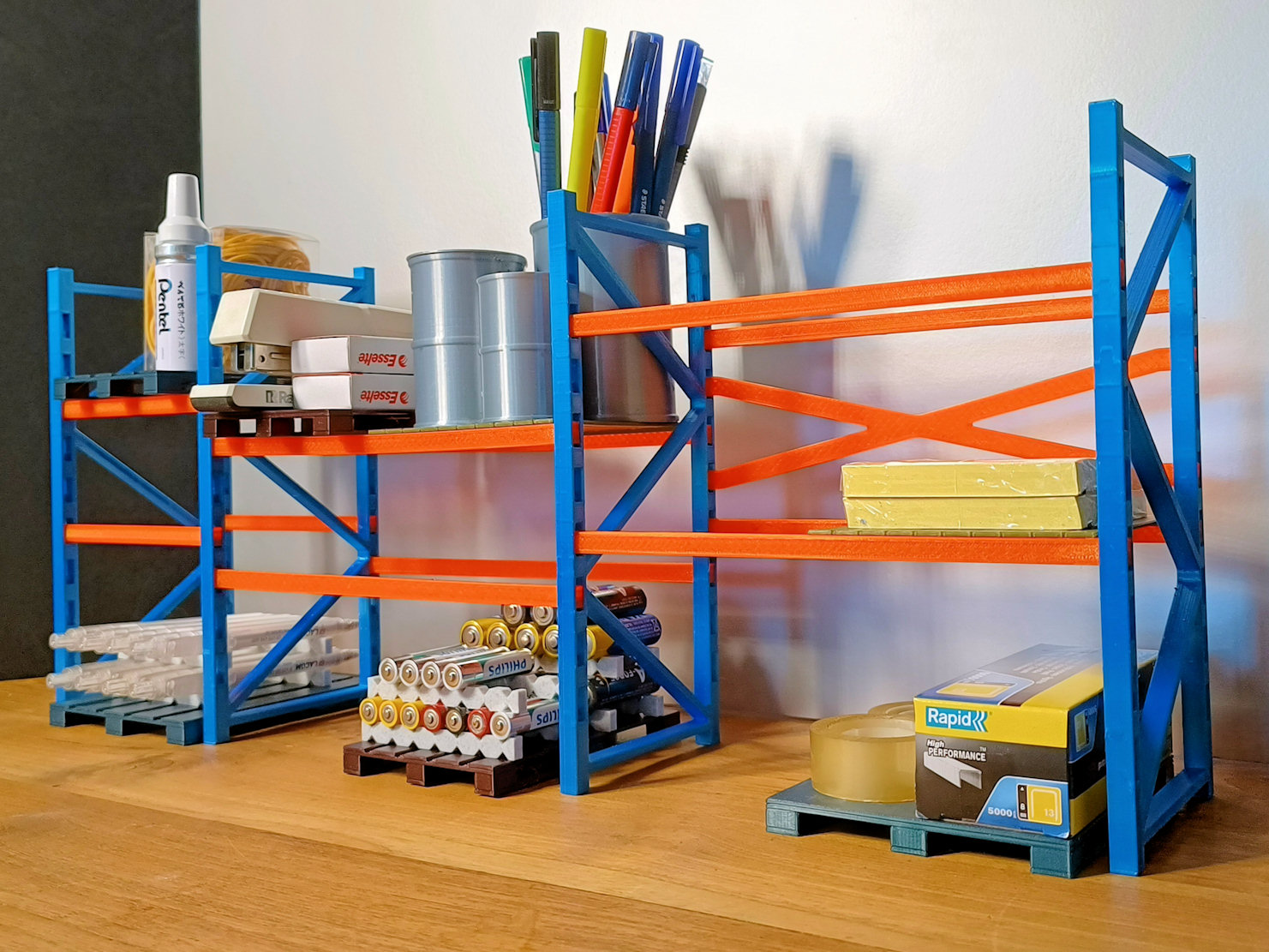

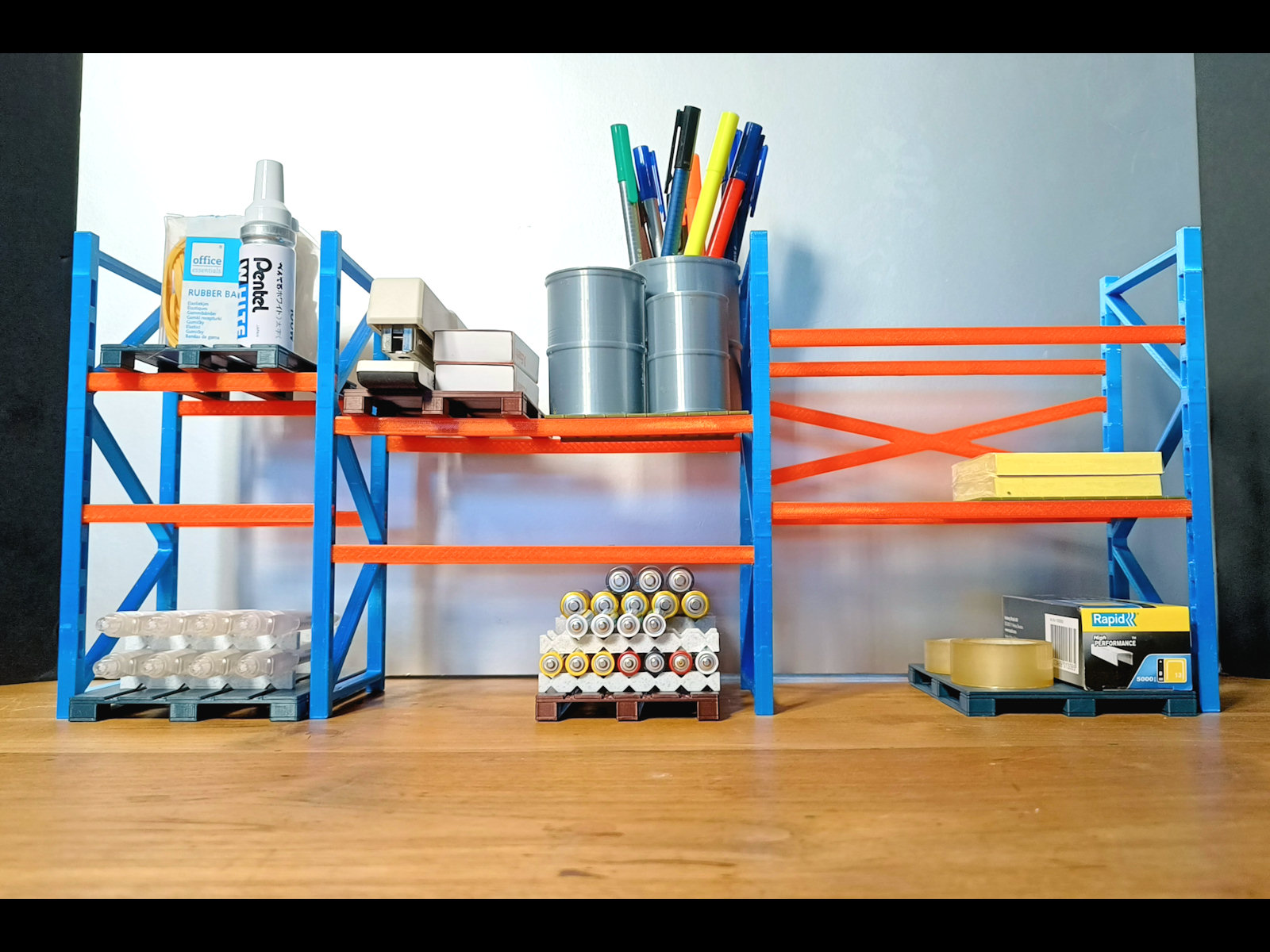

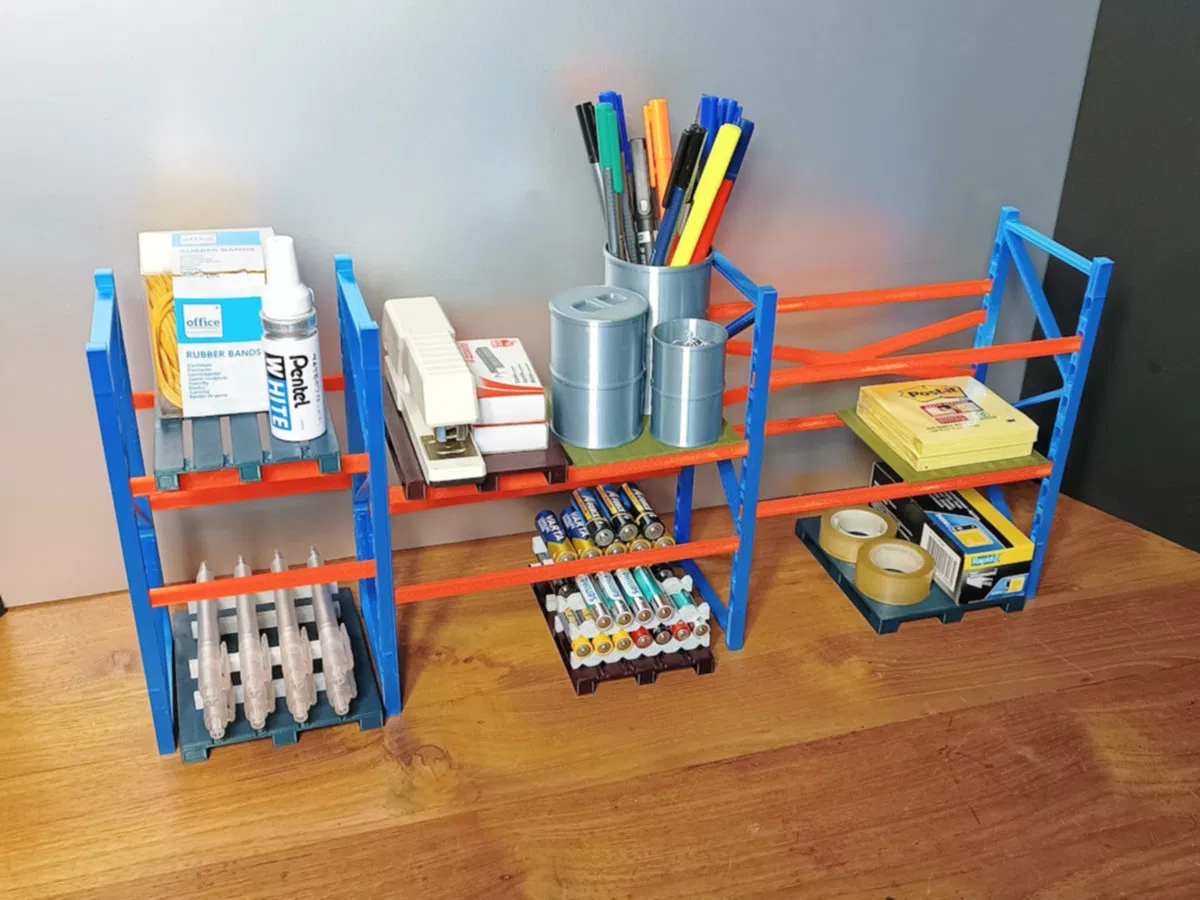

Hệ thống cơ bản bao gồm các trụ đứng dọc được nối với các thanh đỡ ngang. Pallet được sử dụng làm đế lưu trữ.

Để tăng thêm độ bền, có thể thêm một thanh giằng ngang hoặc 2 trụ đứng dọc có thể được nối với nhau bằng một khớp nối. Các trụ đứng dọc cũng có thể được xếp chồng lên nhau. Chỉ với 1 thanh giằng mỗi cấu trúc hoặc 2 khớp nối, toàn bộ trở nên cứng cáp như thể được bắt vít!

Các bộ phận bổ sung

Vì pallet chỉ có tùy chọn lưu trữ hạn chế, tôi đã thêm nhiều bộ phận bổ sung với các phương pháp lưu trữ hiện có làm nguồn cảm hứng.

Khi xuất bản, tôi đã thêm các bộ phận sau:

• 3 kích cỡ thùng phuy với nắp bổ sung.
• Thành pallet có thể xếp chồng để tạo hộp có chiều cao khác nhau.
• Ván sàn để lưu trữ trực tiếp không cần pallet.
• 3 loại thanh cho hình trụ (để xếp các hình dạng hình trụ như pin hoặc bút).

Các bộ phận bổ sung được thêm vào sau khi xuất bản:

• 2 khối V lớn để sử dụng trên pallet thông thường. (24-08)
• 2 kích cỡ hộp pallet giống hộp carton với nắp bổ sung. (26-08)
• Vách ngăn hộp pallet để tạo các ngăn chia từ 4-24, để sử dụng với thành pallet có thể xếp chồng. (26-08)
• Giá đỡ dọc (160) (27-08)
• Ván sàn 104.6x94, cho thanh ngang 105mm có chiều dài đầy đủ (28-08)

• Ván sàn nghiêng cho gridfinity (06-09) xem phần bình luận với @mostlydave_238963 cho phần này. Sử dụng cùng với đế gridfinity 4x3 từ CmdrMoto. Xem tệp dự án đã đính kèm.

• Thanh giằng ngang (105) (19-09)

• Chân thẩm mỹ (17/18-10)

• Kệ cho Kho Mini (07-11) Tôi đã thêm một chiếc kệ đẹp với hệ thống gắn ẩn dưới dạng bản phối lại. Nó không dành cho tải trọng lớn, nhưng vì hầu hết mọi người sử dụng kho để lưu trữ những thứ không quá nặng, nên đối với hầu hết mọi người, nó sẽ hoạt động và cho phép bạn sử dụng kho mini trực tiếp trên tường.

_**

• Với việc bổ sung Giá đỡ dọc (160), tất cả các bộ phận để lắp ráp một Kho Mini hoàn chỉnh đều có thể in trên Mini+ ! Để in Thanh giằng ngang (190) và Thanh ngang (190), hãy xoay chúng 45°._

• Để sử dụng khác với vật tư văn phòng, bạn có thể nghĩ đến việc trưng bày các bản in 3D đẹp nhất của mình, vật liệu sở thích, phần cứng, cây nhỏ, cho góc cà phê/trà tại văn phòng/nhà hoặc bất kỳ thứ gì khác với dấu chân tối đa 185x120mm và chiều cao khoảng 100-150mm.

Tôi nghĩ sẽ hữu ích khi chỉ ra một số bộ phận bổ sung hay mà người khác đã tạo ra. Xin lưu ý, tôi không thể đảm bảo về khả năng in hoặc chất lượng của các mô hình. Tôi có lẽ cũng sẽ tự mình in một số!

Các bộ phận bổ sung bạn có thể sử dụng ngay trên Printables:

Waebis-Lab đã tạo ra một số hộp xếp chồng đẹp mắt để sử dụng với pallet 120x80 Hộp đựng, 80x120x20mm / 80x120x30mm / 80x120x40mm

TauchtNix đã tạo một mô hình pallet nhựa 120x80: pallet trọng lượng nhẹ, tỷ lệ 1:10

MicceB đã tạo một chiếc xe nâng pallet đẹp mắt (dùng cho pallet dưới sàn) Xe nâng pallet nâng tỷ lệ 1/10 (bạn cần một số phần cứng và kỹ năng chế tạo) Một thùng nhựa Thùng nhựa xếp chồng tỷ lệ 1/10 (Các bộ phận cần được dán lại với nhau hoặc xếp các bộ phận trong slicer) và một thùng gỗ Thùng gỗ tỷ lệ 1/10 (Các bộ phận cần được dán lại với nhau, bổ sung giá đựng pin đẹp mắt!)

GenCab đã phối lại một số Thùng làm lạnh Coleman đẹp mắt _(bạn có thể xếp 4 cái lên một pallet euro). Để có nắp vừa vặn hơn: phối lại thùng làm lạnh coleman 1/10 Thùng làm lạnh Coleman tỷ lệ 1:10

3DxDT đã tạo một chiếc xe nâng (tỷ lệ 132% để sử dụng, nhưng lưu ý rằng các ngạnh hơi ngắn, chỉ đến giữa pallet! Chiều cao nâng giới hạn khoảng 100mm) Xe nâng

Các bộ phận bổ sung bạn có thể sử dụng trên Thingiverse:

Thùng IBC tỷ lệ 1/10 bởi Creatom75 (Các bộ phận cần được dán lại với nhau) THÙNG SỮA 1:10 bởi Unix (tỷ lệ chúng 113.3%, sau đó bạn có thể đặt 6 thùng lên một pallet 120x80) Giá giữ mũi khoan, 12x 15mm, tương thích pallet bởi Waebis-Lab

Ban đầu tôi thiết kế một kệ pallet giống hệt các kệ thực tế ở chỗ làm. Vì thiết kế này hơi khó in hơn và yêu cầu dán các bộ phận lại với nhau, tôi đã thay đổi hướng đi và tạo ra thiết kế hiện tại. Tuy nhiên, tôi đã được các thành viên trong gia đình khuyến khích chia sẻ thiết kế này, đơn giản vì nó trông đẹp mắt hơn. Nó được chia sẻ dưới dạng: Kệ Pallet 1:10

Xin lưu ý rằng thiết kế này lớn hơn, lý tưởng là bàn in có chiều dài hoặc chiều rộng 300, nhưng xoay 45° thì bàn in 220x220 cũng có thể sử dụng được. Lưu ý rằng tôi không có ý định cập nhật mô hình đó.
