Vỏ Hộp Bo Mạch Game Arcade BitKit2

Tác giả PrintinMonkey

Lượt tải
33
Lượt thích
4
Lượt coi
326

File 6 10,9 MB

  • BitKit2_Case_Screw_Mount_0.2mm_PLA_MINI_3h56m_1765833288.gcodeGCODE · 3,4 MB
  • BitKit2_Case_Post_Mount_0.2mm_PLA_MINI_3h51m_1765833289.gcodeGCODE · 2,9 MB
  • BitKit2_Case_Text_0.2mm_PLA_MINI_8m_1765833290.gcodeGCODE · 272 KB
  • BitKit2_Case_Screw_Mount_1765833285.stlSTL · 644,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#120973
Ngày đăng

Mô tả

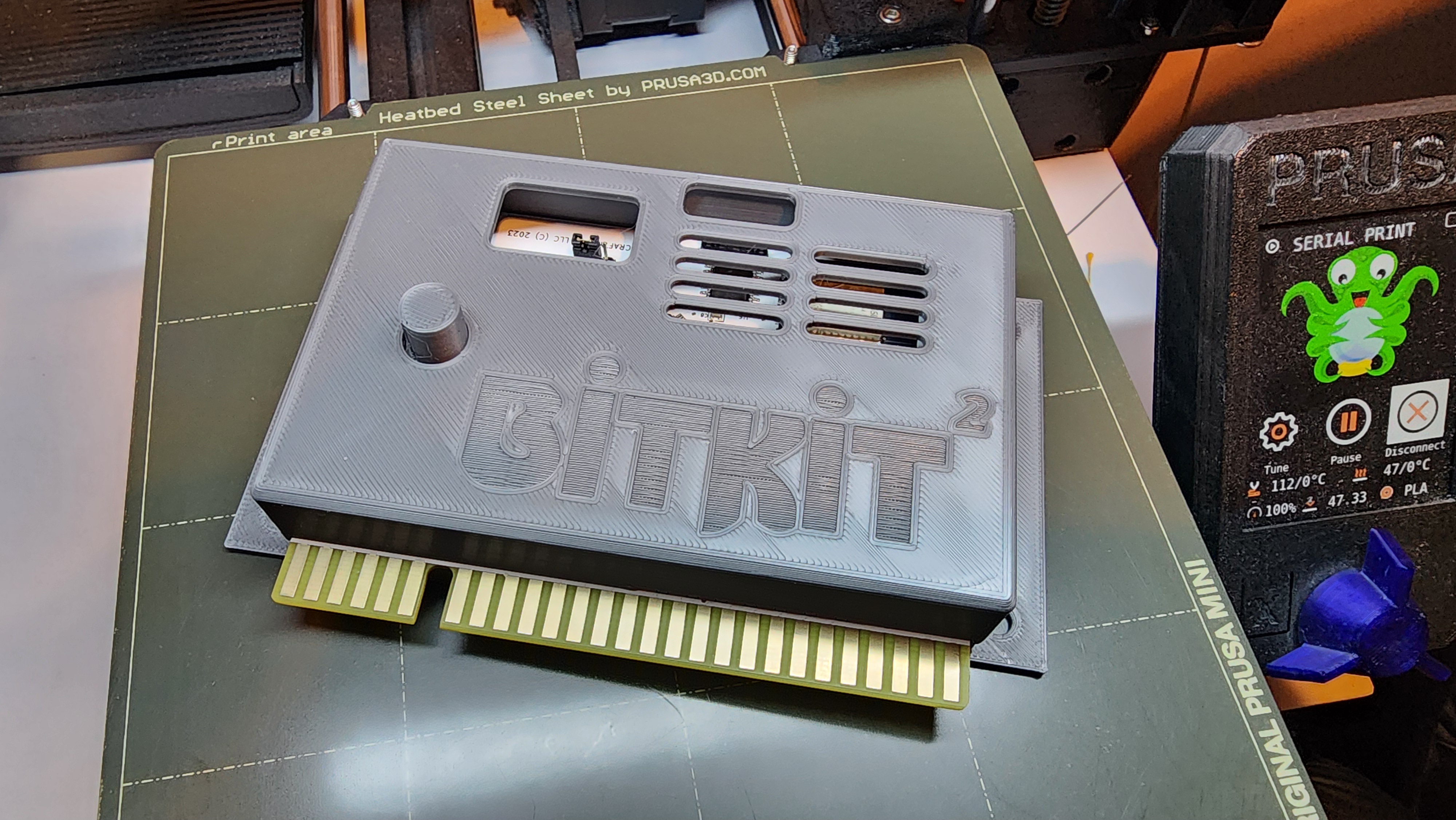

Tui in bằng PLA và không cần dùng support.

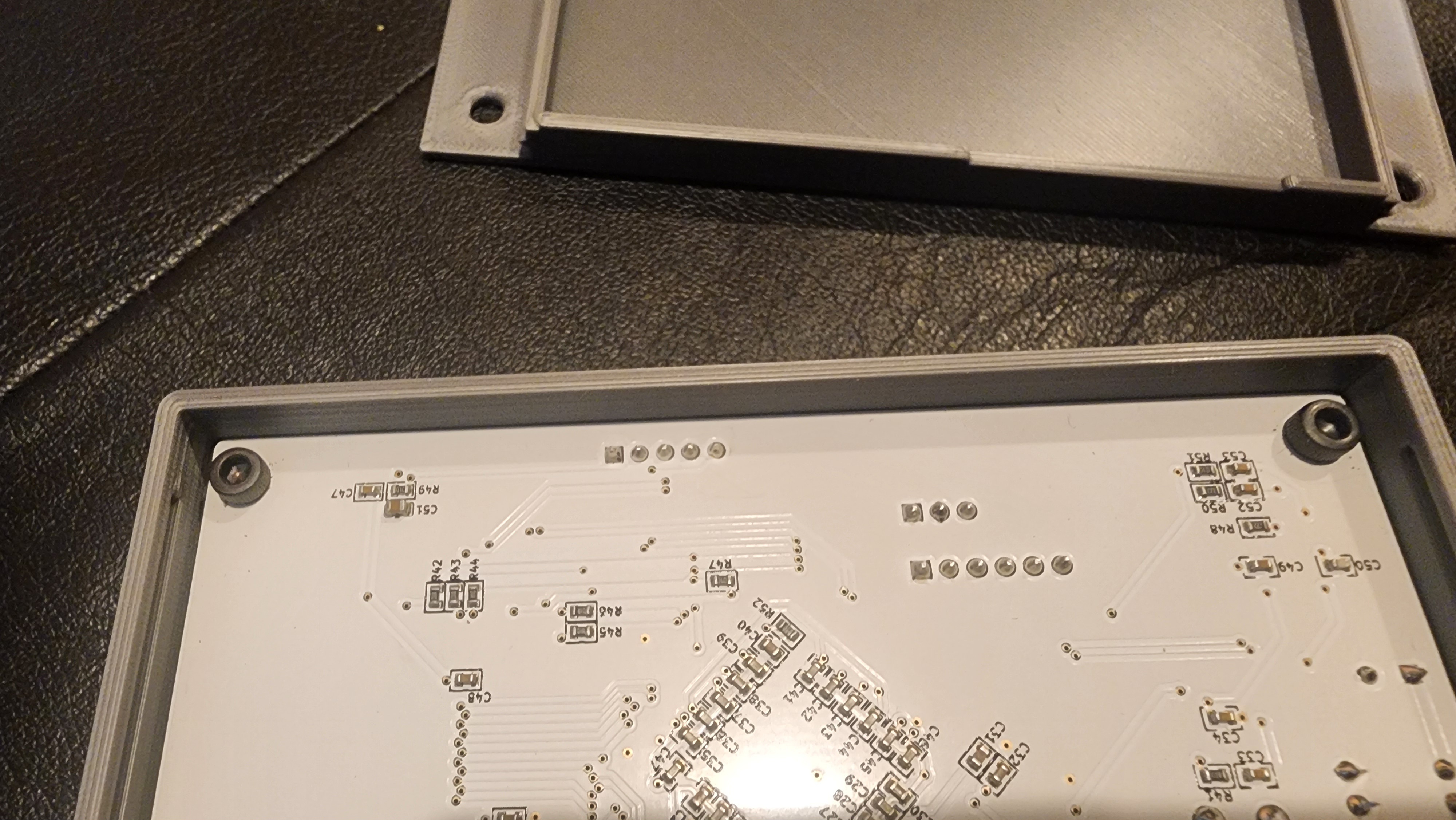

Có hai phiên bản vỏ. Phiên bản đầu tiên (và tui thích nhất) có hai con ốc để gắn PCB vào mặt trước của vỏ. Phiên bản này giữ mọi thứ cố định tốt hơn.

Các lỗ vừa với ốc M3, tui dùng ốc 6mm vì đó là thứ tui có sẵn. Lỗ dày khoảng 14mm nên bạn có thể dùng ốc có kích thước tùy ý trong khoảng đó.

Phiên bản thứ hai có các trụ nhỏ vừa với các lỗ gắn. Chúng làm tốt nhiệm vụ giữ cho PCB không bị trượt xuống, nhưng tui không muốn kéo mạnh nó quá vì chúng có thể bị gãy.

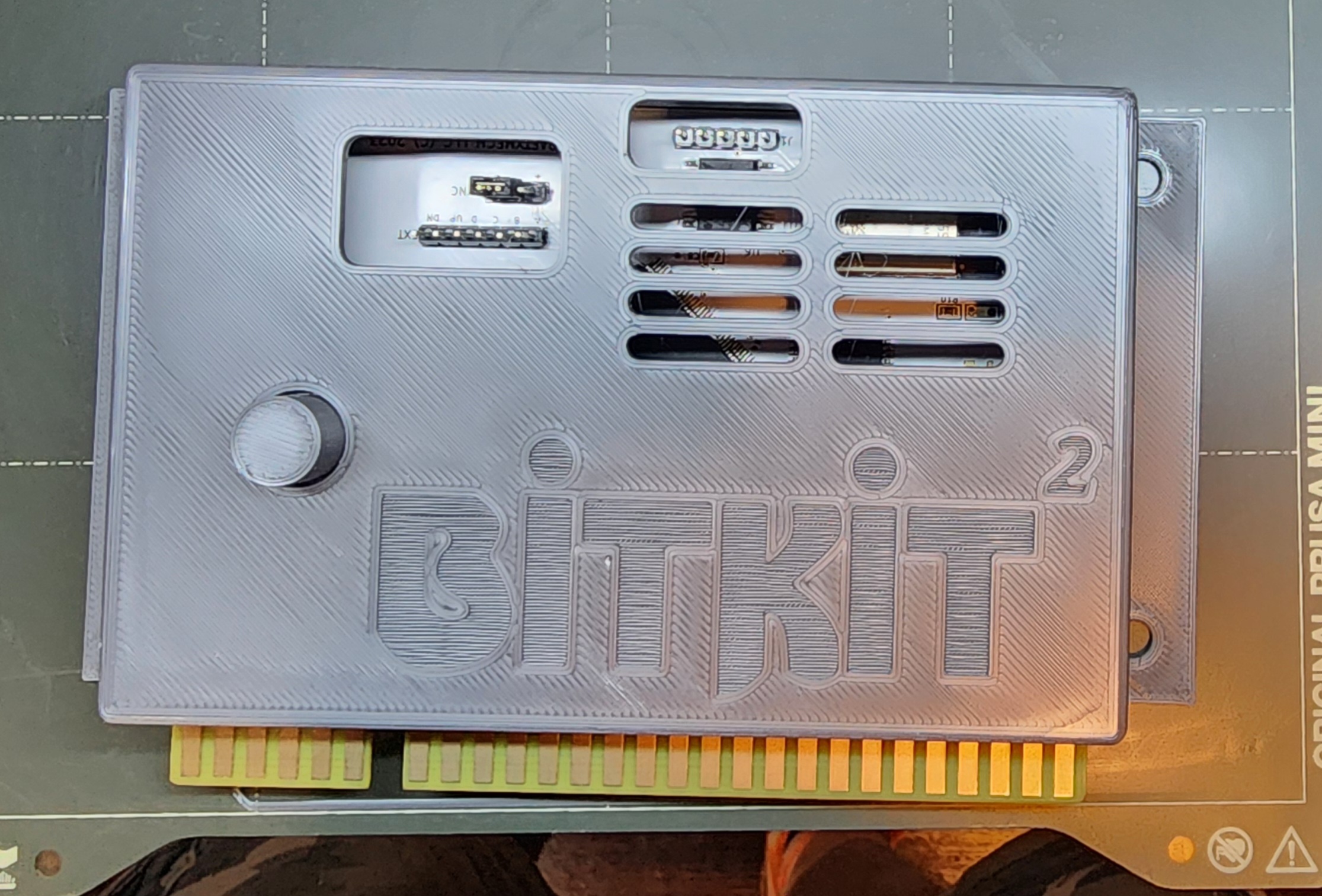

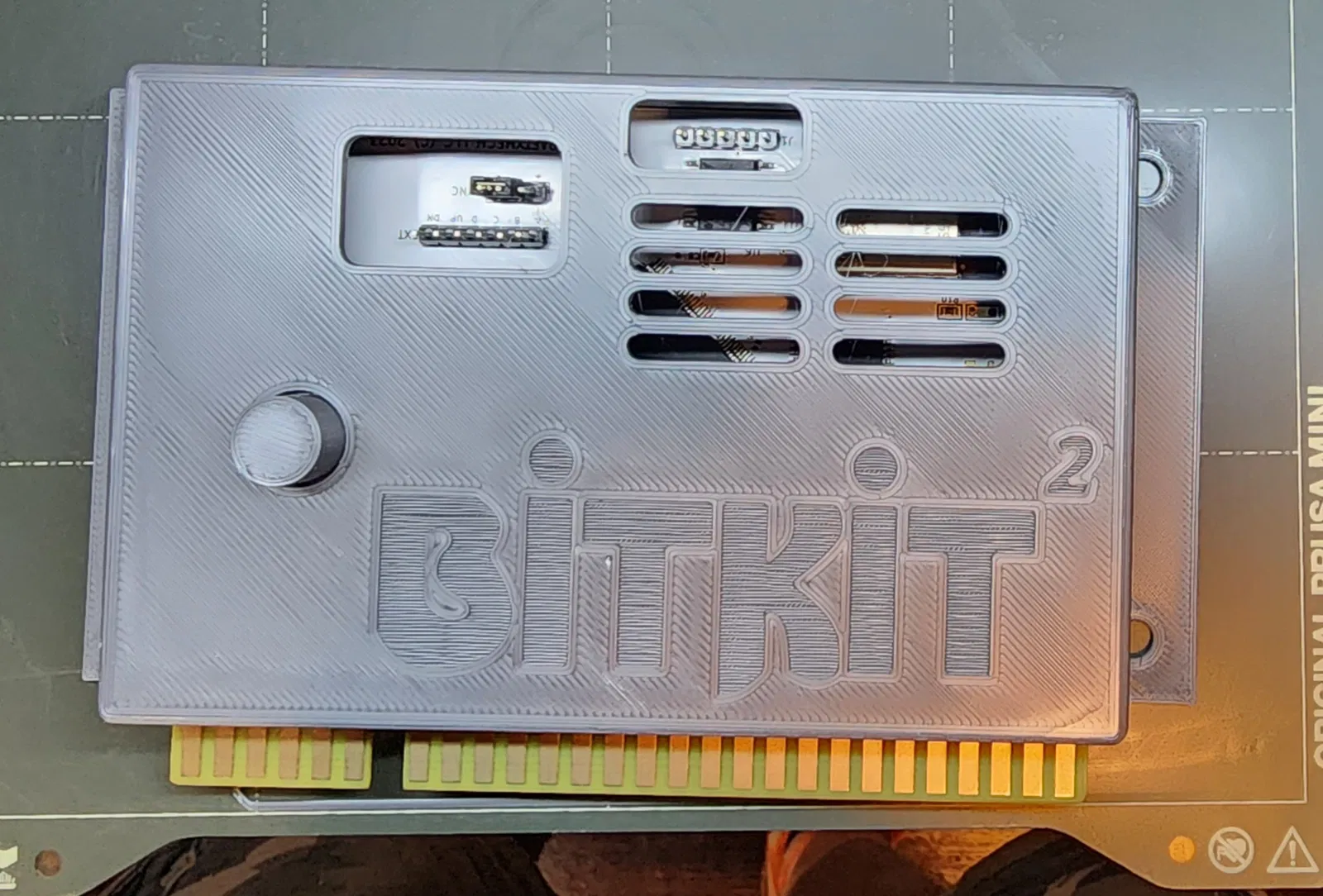

Chiết áp Volume trên bo mạch có một mặt phẳng khớp với đế của núm vặn. Đặt núm vặn vào lỗ trước, lắp PCB, sau đó xoay núm từ từ cho đến khi nó khớp vào vị trí. Một khi đã lắp mặt sau của vỏ vào, áp lực sẽ giữ mọi thứ cố định và núm âm lượng xoay trơn tru miễn là bạn không vặn quá điểm bắt đầu hoặc kết thúc.

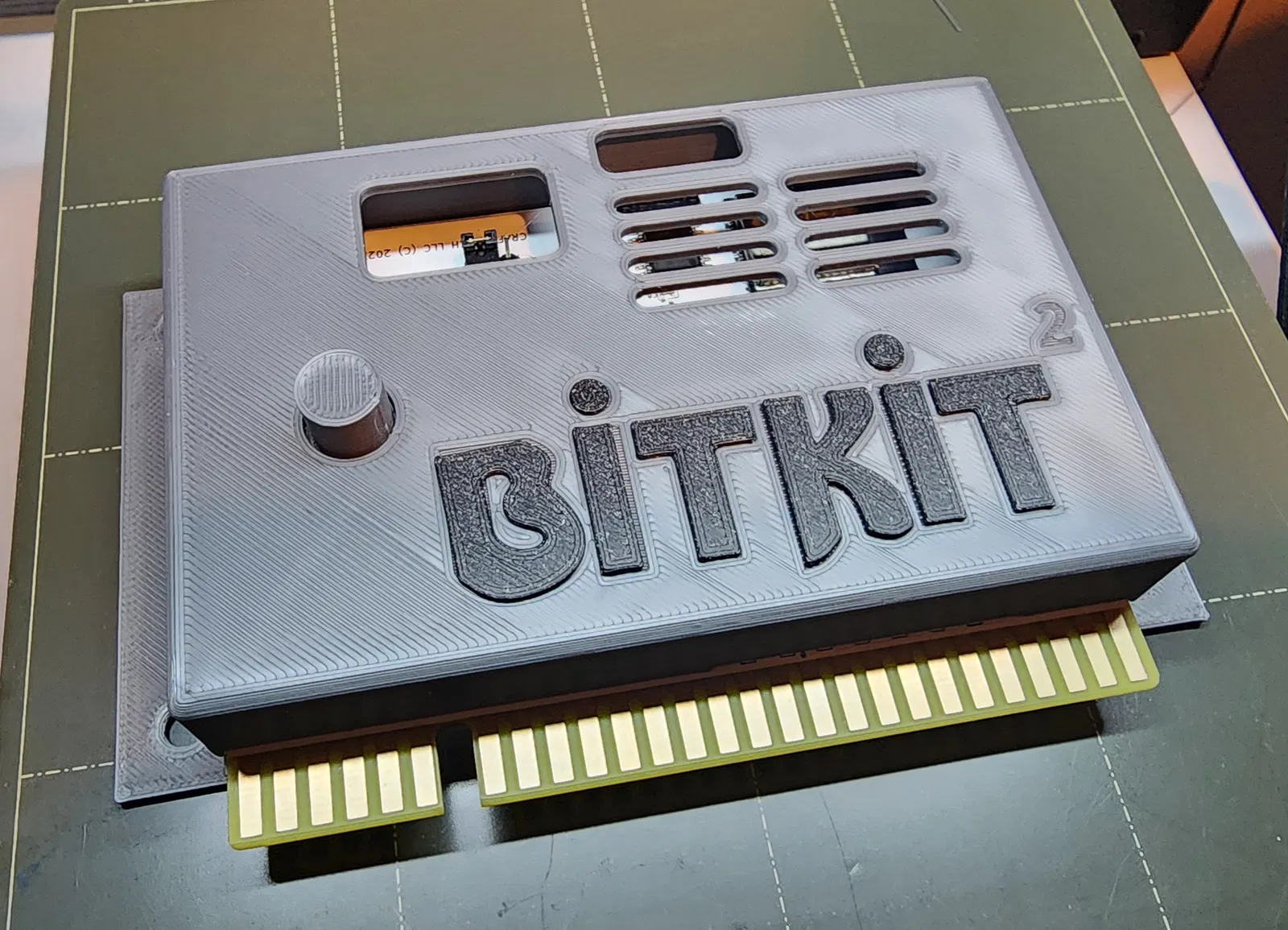

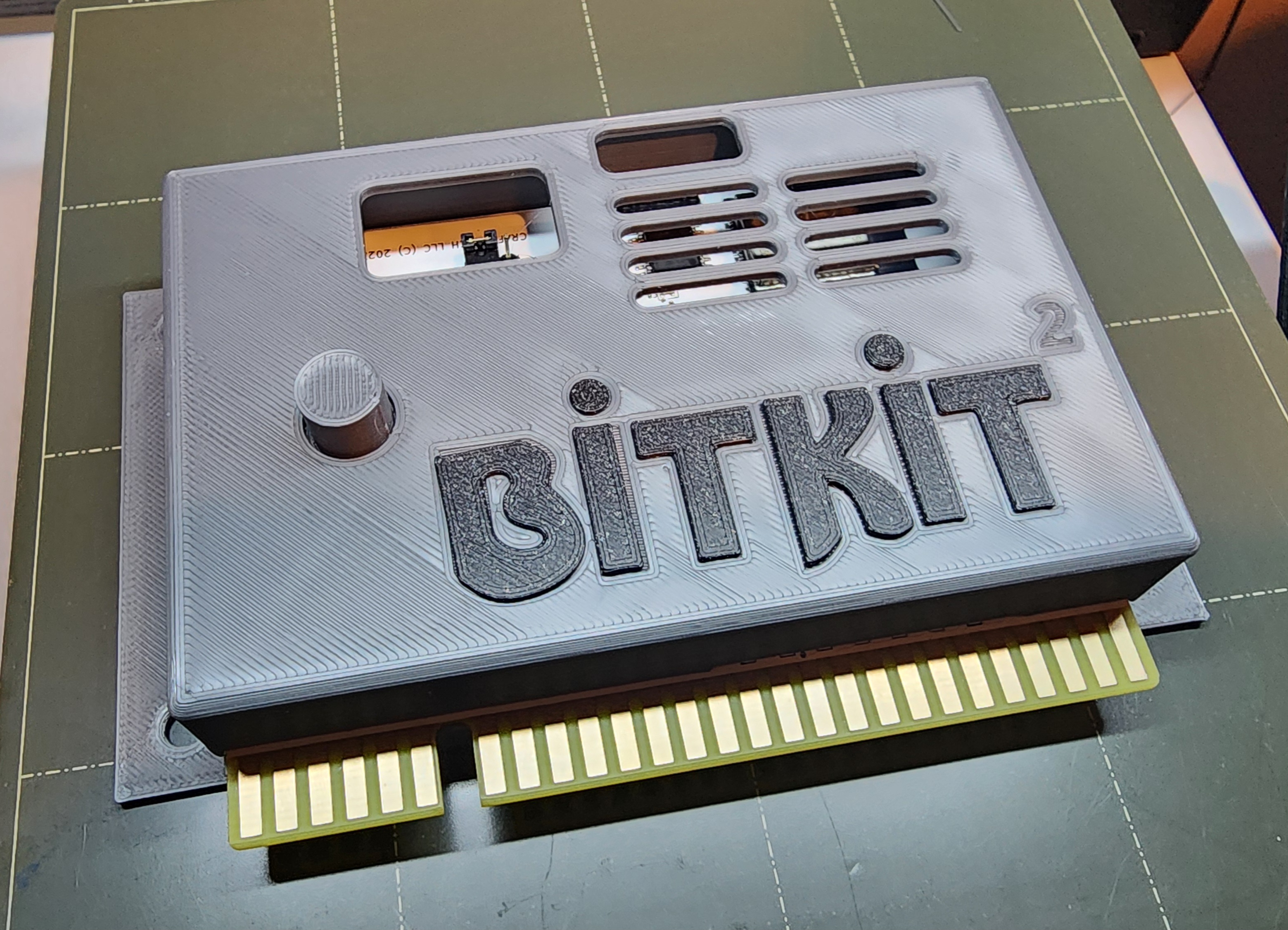

Để trang trí thêm, bạn có thể in chữ “BitKit” bằng màu khác và dán chúng vào vị trí. Tui in chúng úp mặt xuống để có vẻ ngoài mịn màng hơn.
