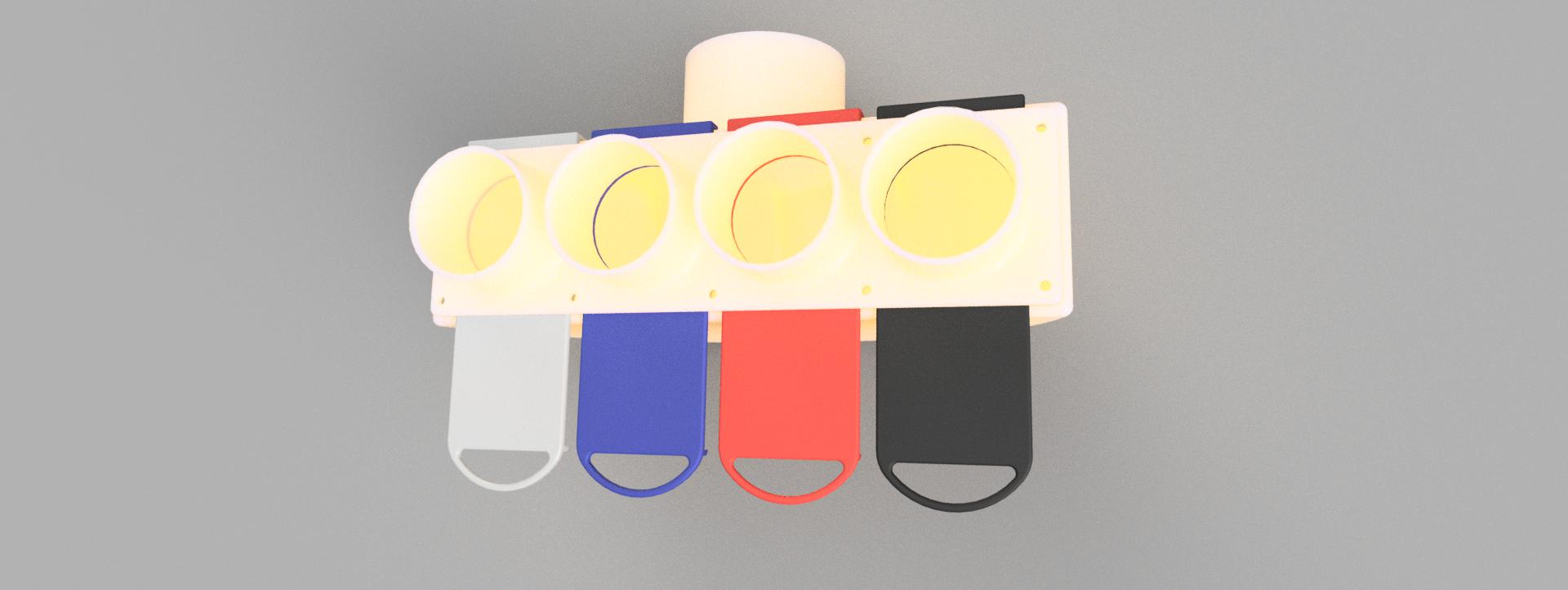

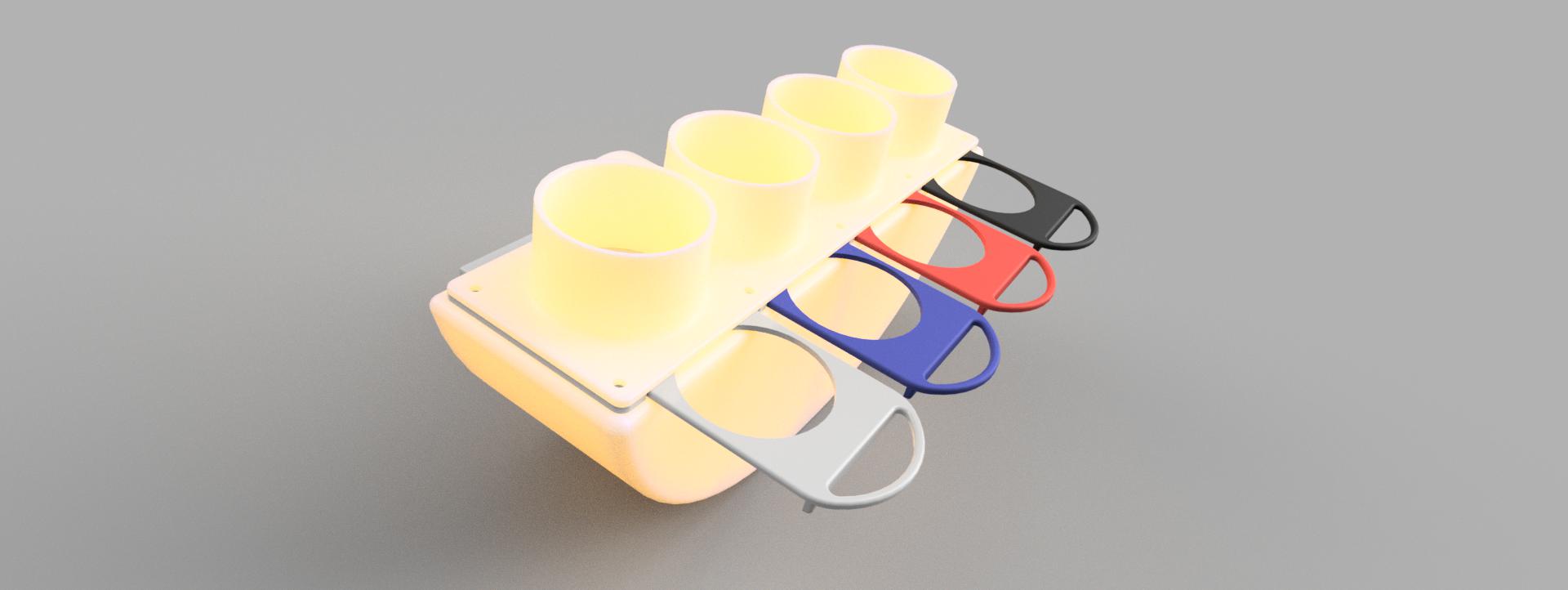

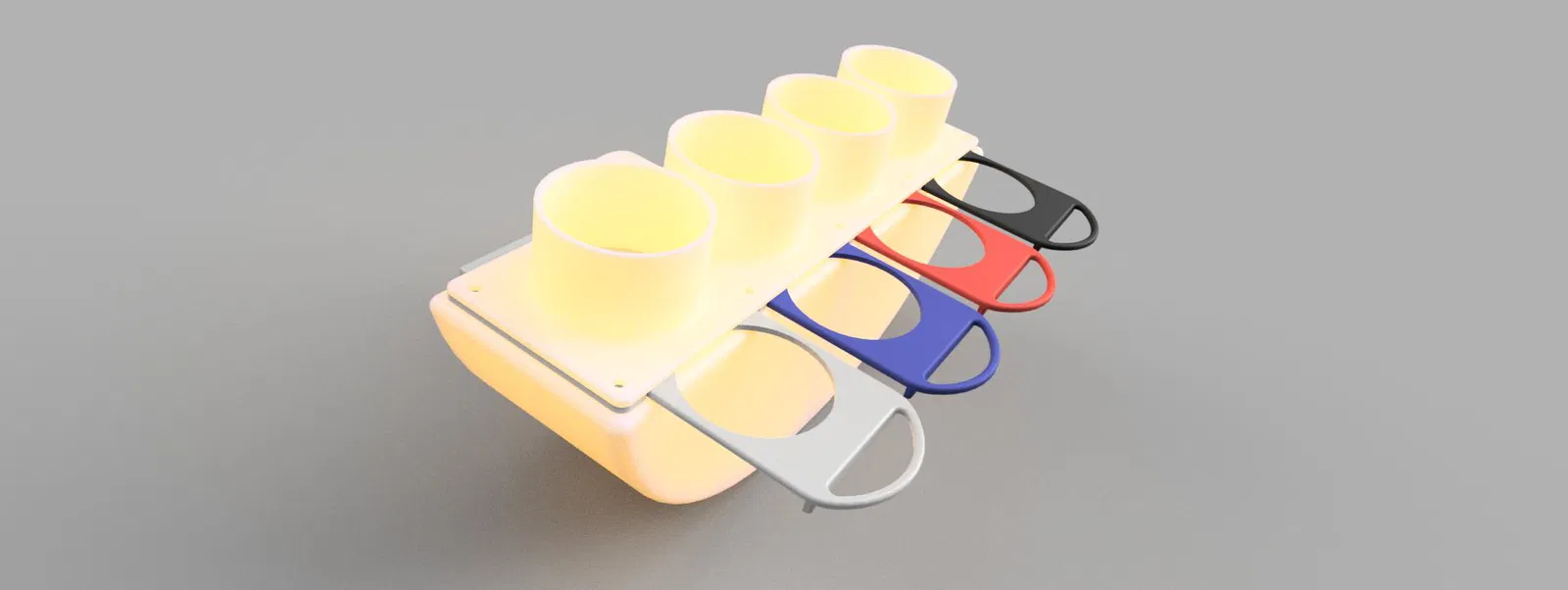

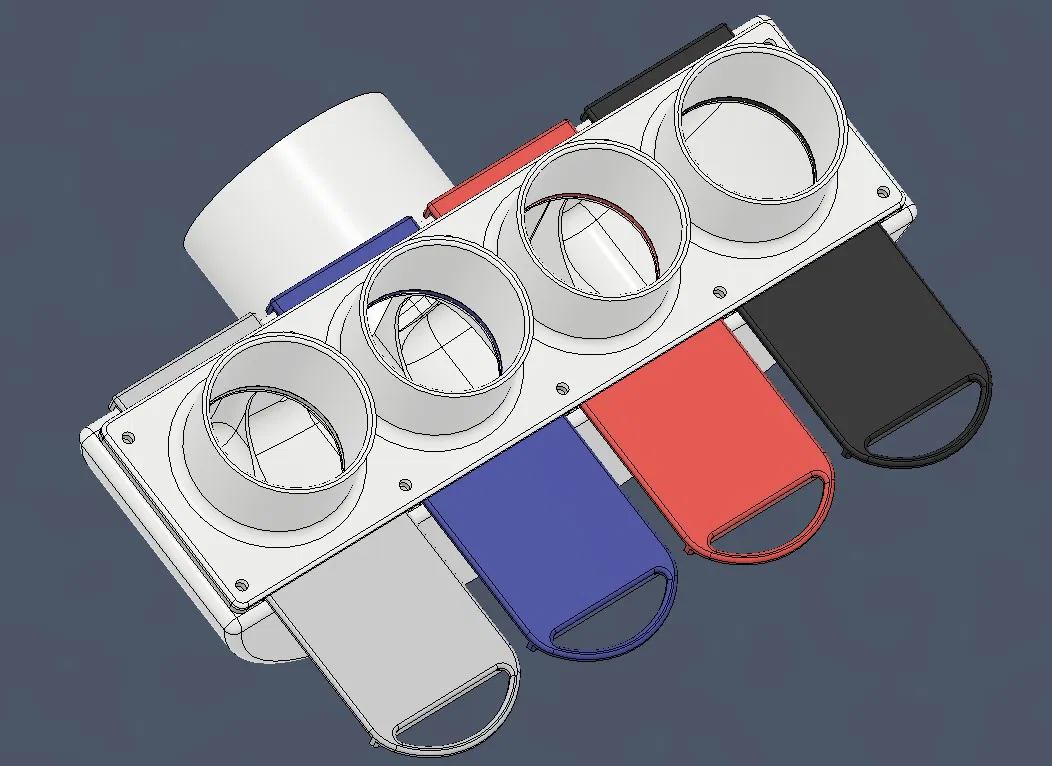

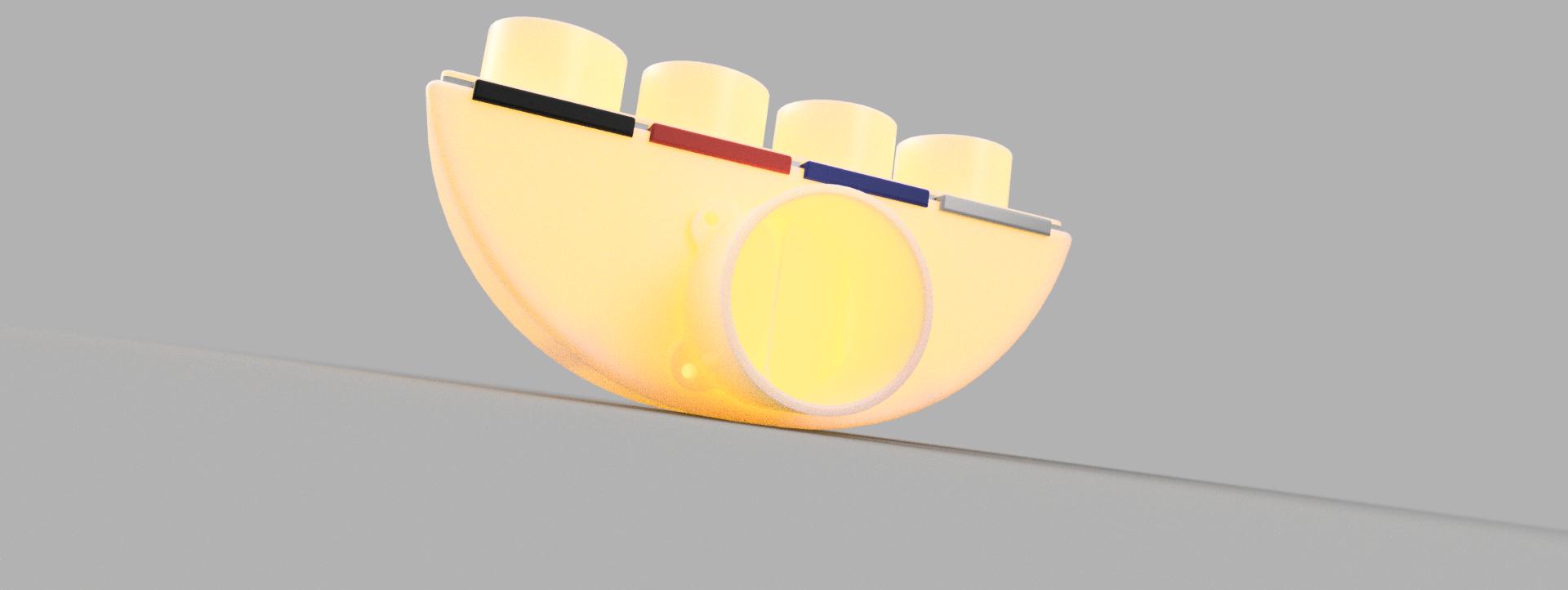

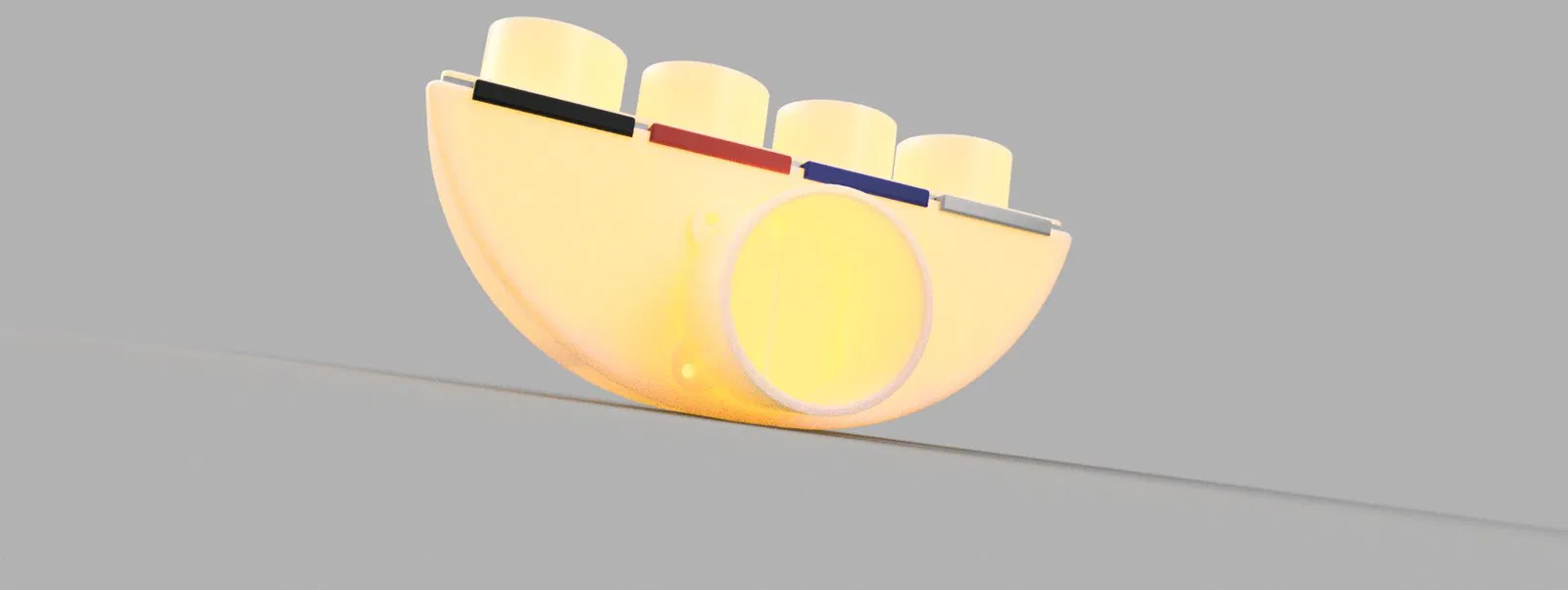

Khớp nối cổng hút bụi 4 cái - CẬP NHẬT: Đã tải lên bộ đầy đủ

Tui thiết kế cái bộ này để làm hệ thống hút bụi cho phòng lab của tui, tui chọn hệ thống ống đa luồng. Tui mua ống thoát nước 40mm (OD) (có ron cao su sẵn) rồi nối vô cái cyclone của Tàu qua bộ này; máy hút bụi của tui là cái cyclone Rowenta 700w.

Dùng ốc m3 để cố định phần 4 cái khớp nối và ốc m5 cho ống 56mm (ID) nha, còn keo siêu dính hoặc silicone để làm kín.

Công việc của tui vẫn chưa xong nữa, nhưng mà tui có test rồi và nó chạy ok.

UPDATE 01/2024: Xem nè video

Hệ thống gần xong, chạy ngon lành. Tui đã tải lên cả bộ cho anh em nào không muốn đau đầu đo đạc nha.

Nó dựa trên:

• Ống thoát nước 40mm (OD);
• Ống hút 32mm (ID) 38/39mm (OD);
• Cyclone Tàu với ống 56mm (OD);
• Remix từ cái “Đầu nối ống hút xoay**”** từ cyclone qua ống (56mm), từ ống qua ống thoát nước và từ ống thoát nước qua ống (40mm): vặn ống vô một bên, nhét vô cyclone hoặc ống thoát nước bên kia;

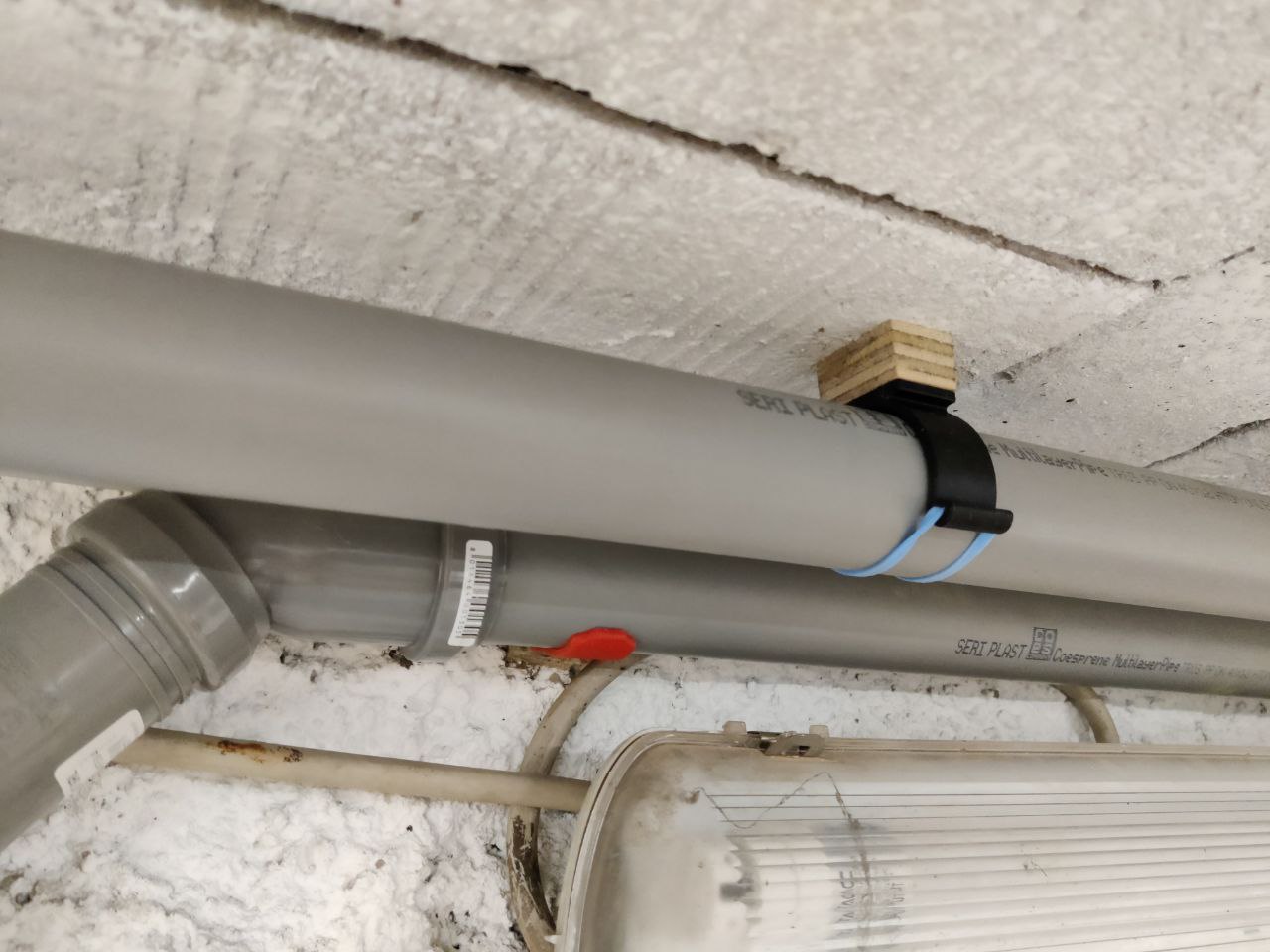

• Cái kẹp ống/ống thoát nước để bắt vít lên trần hoặc tường: có thể dùng dây thun nếu cần;
• Chọn cái “ĐẦU NỐI CAMLOCK SHOPVAC (50mm) CÓ NAM CHÂM GIỮ” tuyệt vời rồi chỉnh kích thước mấy cái đầu nối cho vừa với máy móc của bạn.

Tui đã bao gồm hết mấy cái phụ kiện cần thiết để làm cái "hệ thống không chuyên" này
