Giá treo tường cho đế sạc Knuckles/Valve Index

Cập nhật 17/1/2024: Các loại cáp mà mẫu này được thiết kế ban đầu đã ngừng sản xuất. Có thể tìm được loại thay thế có kích thước tương tự nhưng tôi không thể đảm bảo bất cứ điều gì, cũng như không thể tải lên bất kỳ chỉnh sửa nào để phù hợp với vô số lựa chọn thay thế hiện có. Vì vậy, mẫu này đã KHÁ CŨ nhưng tôi sẽ để nó ở đây phòng trường hợp có ai muốn thử sức.

Thiết kế giá treo tường/kệ cho đế sạc Valve Knuckles/Index của kni8_2k trên Thingiverse (https://www.thingiverse.com/thing:3160344). Bạn ghép hai phần lại với nhau bằng keo siêu dính hoặc băng keo hai mặt dành cho thảm. Keo dán giữ khá chắc nhưng để tăng độ an toàn, tôi vẫn khuyên bạn nên dùng vài giọt keo siêu dính. Như vậy, các nửa có thể tách rời dễ dàng hơn để thay cáp USB mà không cần in lại toàn bộ.

VẪN PHẢI ĐẢM BẢO CÁC ĐẦU NỐI USB ĐƯỢC GẮN CHẮC CHẮN TRƯỚC KHI DÁN

Có khả năng mối dán vẫn có thể bị vĩnh viễn. Tôi không thấy có cách nào khác để ghép các bộ phận mà vẫn giữ được khả năng in.

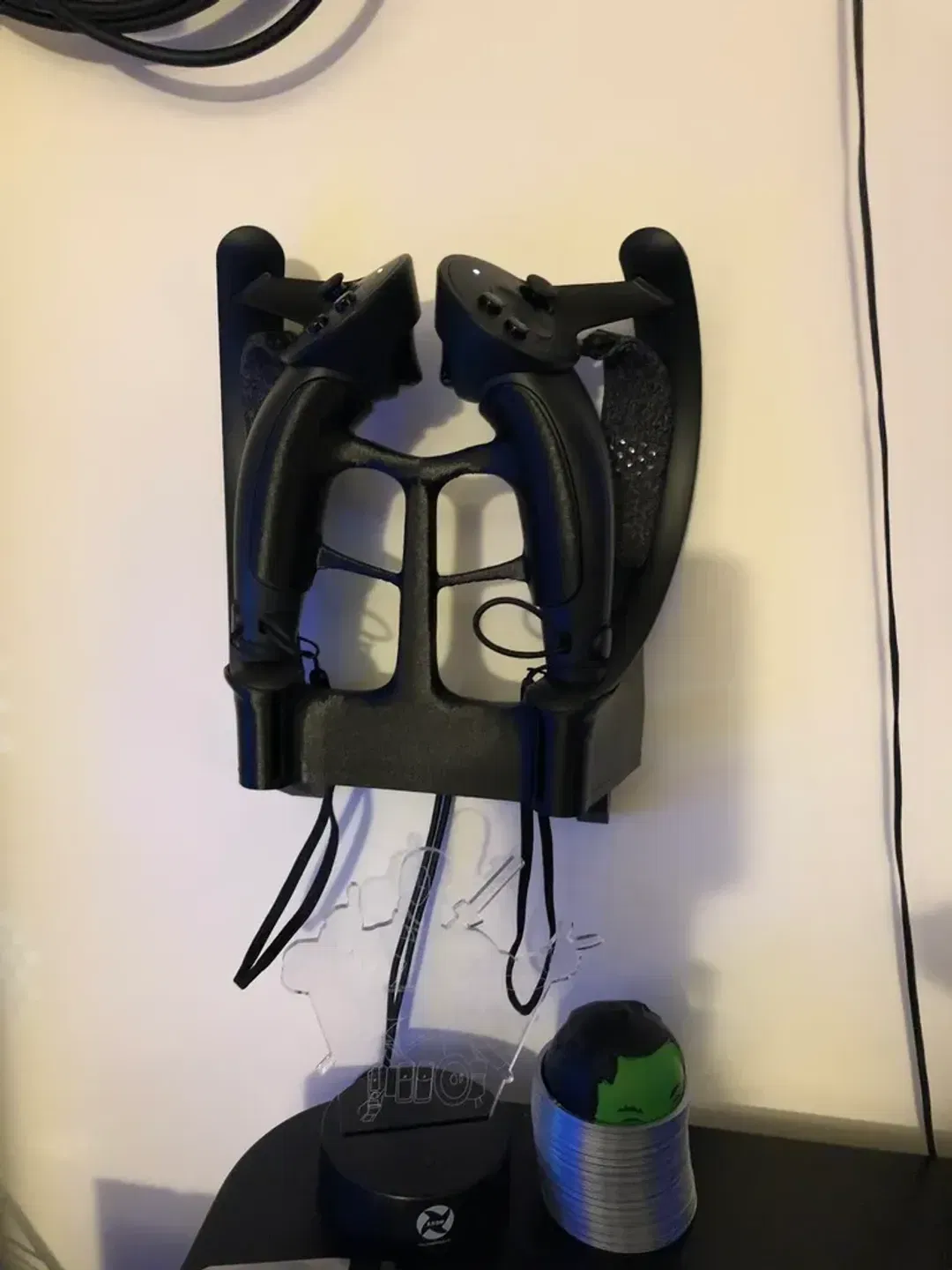

Dây cáp có thể luồn xuống phía sau giá đỡ qua rãnh ở mặt sau. Giá đỡ được cố định vào tường bằng vít và nở đinh tường. Với trọng lượng nhẹ của bộ điều khiển và các bộ phận in, tôi tin rằng nó đủ chắc chắn. Chỉ cần đừng dựa vào nó. Sử dụng đầu nối từ tính có nghĩa là bạn chỉ cần đặt chúng vào đế là đủ. Có thể dùng tay giữ nếu bạn dùng cáp gốc.

Tùy chọn gắn thứ hai:

Cũng đã tải lên các biến thể để cho phép sử dụng ốc M4 để cố định giá đỡ vào đế. Có một tệp STL khối kiểm tra đi kèm để bạn thử nghiệm dung sai của ốc M4 với máy in của mình trước khi in toàn bộ. Nếu ốc vào chặt mà không gặp sự cố thì bạn có thể yên tâm.

Tôi cũng đã sử dụng các loại cáp từ tính này: https://www.amazon.com/gp/product/B0772QDGJ4/ref=oh_aui_detailpage_o08_s00?ie=UTF8&psc=1&tag=tv-auto-20

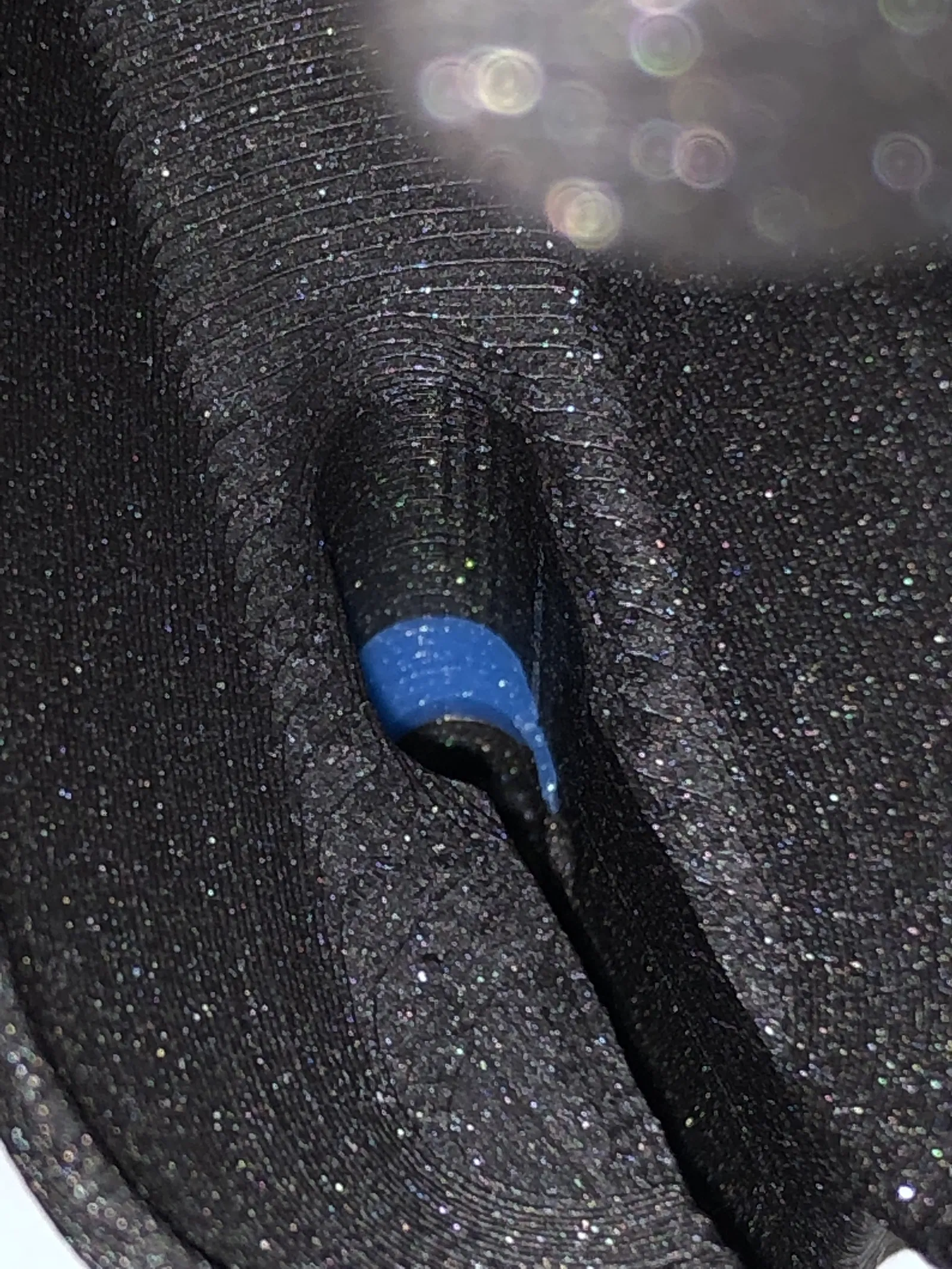

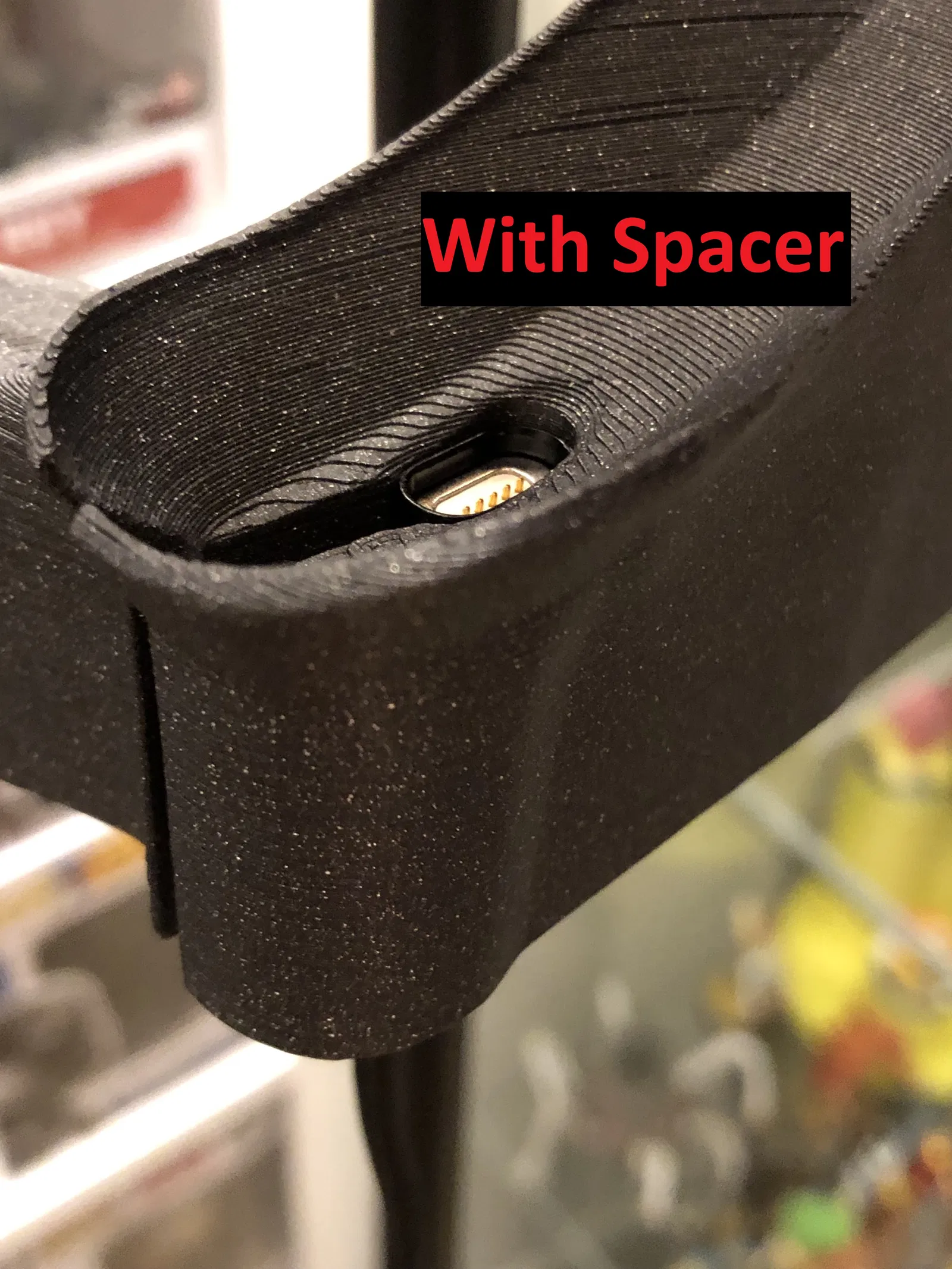

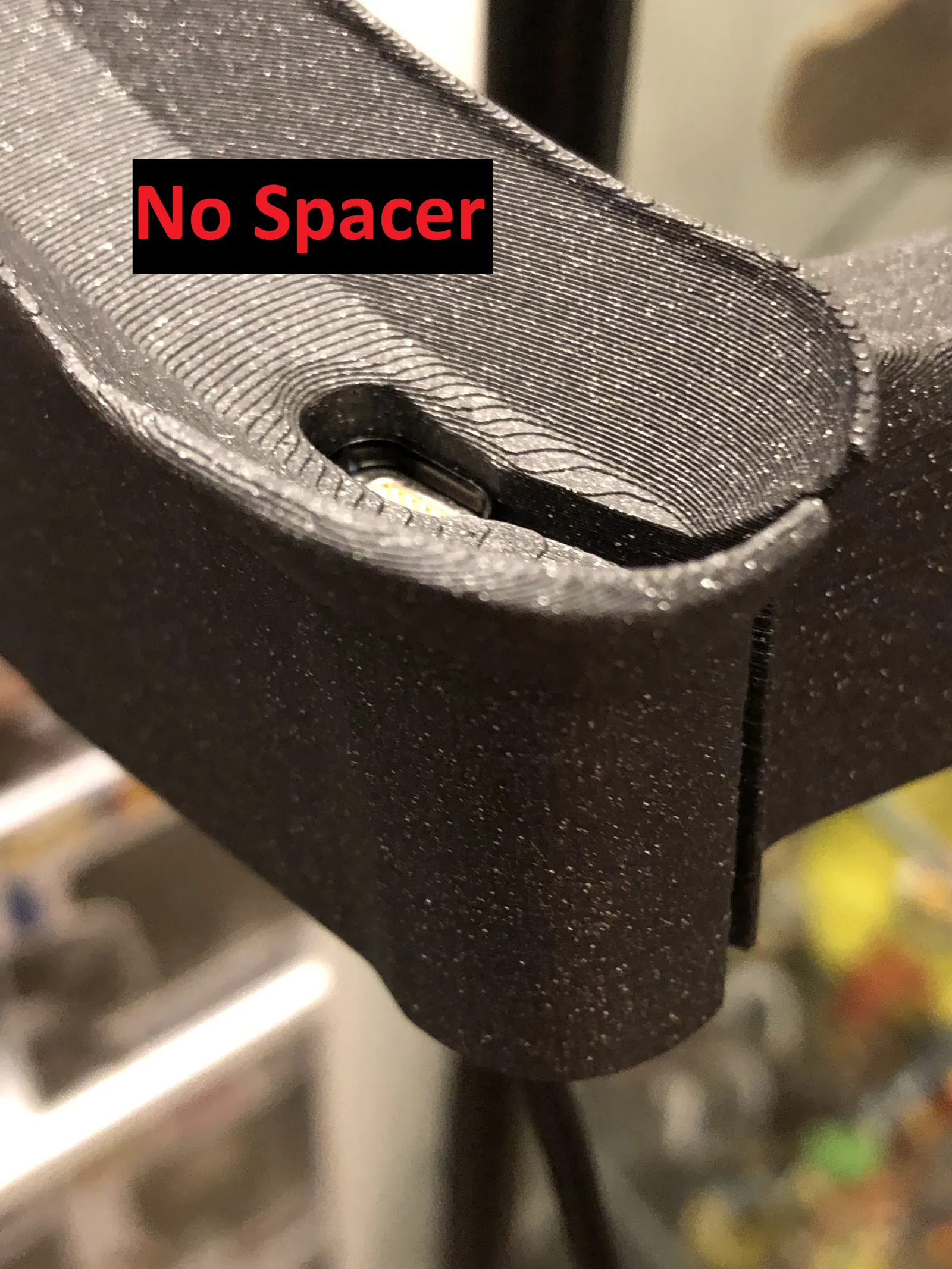

Tôi đã thiết kế các miếng đệm cho những loại cáp này vì chúng nằm quá thấp và có thể trượt xuống, gây mất kết nối ổn định để sạc và/hoặc cập nhật firmware. Cách dễ nhất để lắp là dùng nhíp/kìm. Dùng chúng để nhét vào phía sau lỗ, bằng với mặt trên của lỗ. Sau đó, luồn dây USB qua khe phía trước và dùng chính đầu nối để kéo nó xuống lỗ. Bạn sẽ có đầu nối bằng với mặt trước của lỗ (xem hình). Nếu độ khít không phù hợp do sai khác về đầu nối và/hoặc máy in, bạn chỉ cần điều chỉnh tỷ lệ theo trục Z. Của tôi hoạt động ngay lần đầu nhưng dung sai của bạn có thể hơi khác một chút.

Hướng dẫn in

Chiều cao lớp tùy chọn. Ít nhất 4 lớp vỏ. Có thể in bằng bất kỳ loại nhựa nào bao gồm cả PLA. Đế sạc sẽ yêu cầu hỗ trợ mọi nơi.
