Bộ quạt 80mm cho rack 1U

Tui cần một cách để làm mát dàn Raspberry Pi của tui, mấy con xài PoE hat mà không có quạt.

Mô hình đầu tiên tui thử là: https://www.thingiverse.com/thing:5438277 Mô hình này hay đó, nhưng không hợp với tui - vì tui xài adapter USB-SSD nên cái dây nó dư ra quá. Với lại, bảo trì cũng không dễ nếu phải mở ốc cái bộ này ra mỗi lần.

Thế nên tui mới chế ra cái này. Nó xài 4 cái quạt 12v 80mm tui đã mua sẵn.

Nó được thiết kế để in trên cái bàn in 220x220 của tui, nên nó có cái hình dạng hơi lạ vậy đó.

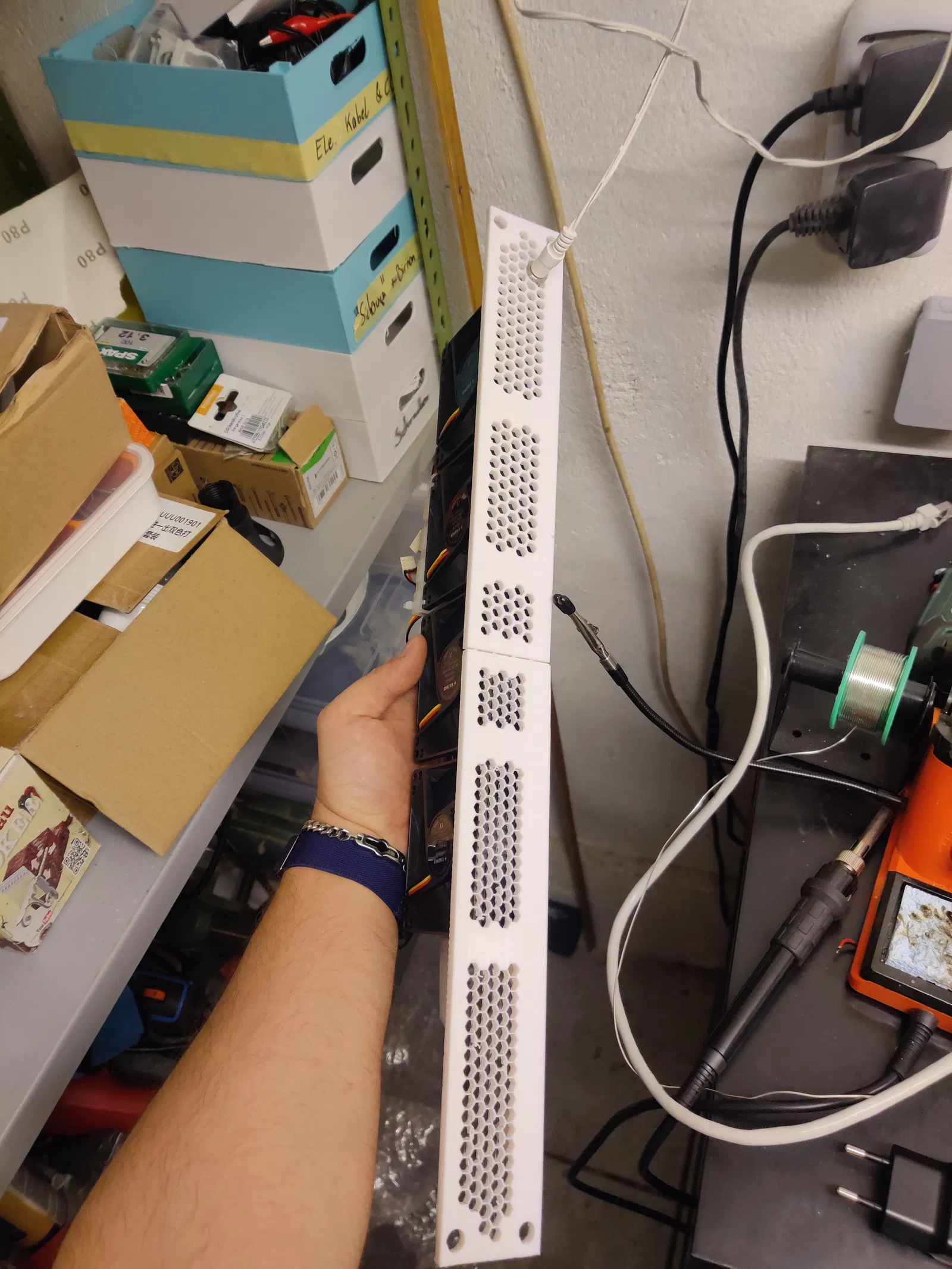

Tôi thiết kế 4 cái chốt ở bên trái và lỗ tương ứng ở bên kia. Nên việc kết nối chúng lại với nhau chắc là suôn sẻ thôi. Tùy thuộc vào cài đặt in và máy in của bạn. Nếu bạn cũng gắn một cái quạt ở khe giữa thì nó sẽ làm cấu trúc cứng cáp hơn.

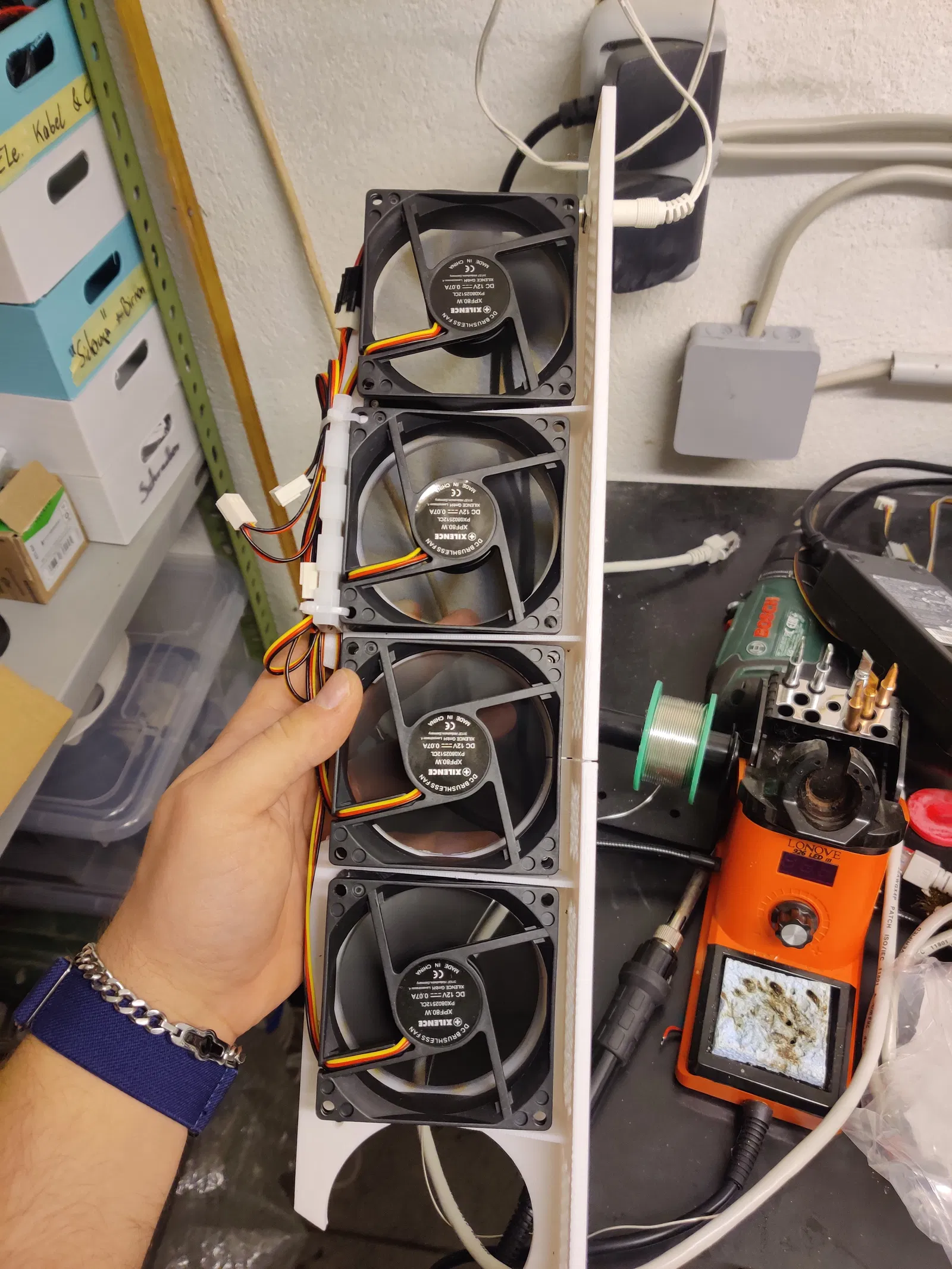

Tại vì ba cái não của tui không xử lý nổi vụ canh lỗ gắn quạt cho chuẩn, nên tui khoan lỗ sau khi in và dùng ốc đi kèm quạt luôn.

Cái hay của quạt là bạn không cần đúng điện áp thì nó mới chạy. Như bạn thấy trong hình, tui gắn một cái jack tròn để có thể cấp nguồn bằng nhiều loại bộ nguồn khác nhau. Tui đang xài bộ nguồn 5v và nó đủ rồi.

Nếu bạn muốn cải tiến thiết kế thì đây là link onshape nè: https://cad.onshape.com/documents/0bbee2b9db01246a2307f4a5/w/ad83bd899fa901682a369f45/e/3ad2bedaebe15fb22cf07493?renderMode=0&uiState=65a6a06c86b7b92de9607069
